BRUKSANVISNING DE7025 DEWALT

og savfundamentet som tidligere. Kontrollér at beslagene er parallelle i forhold til hinanden.

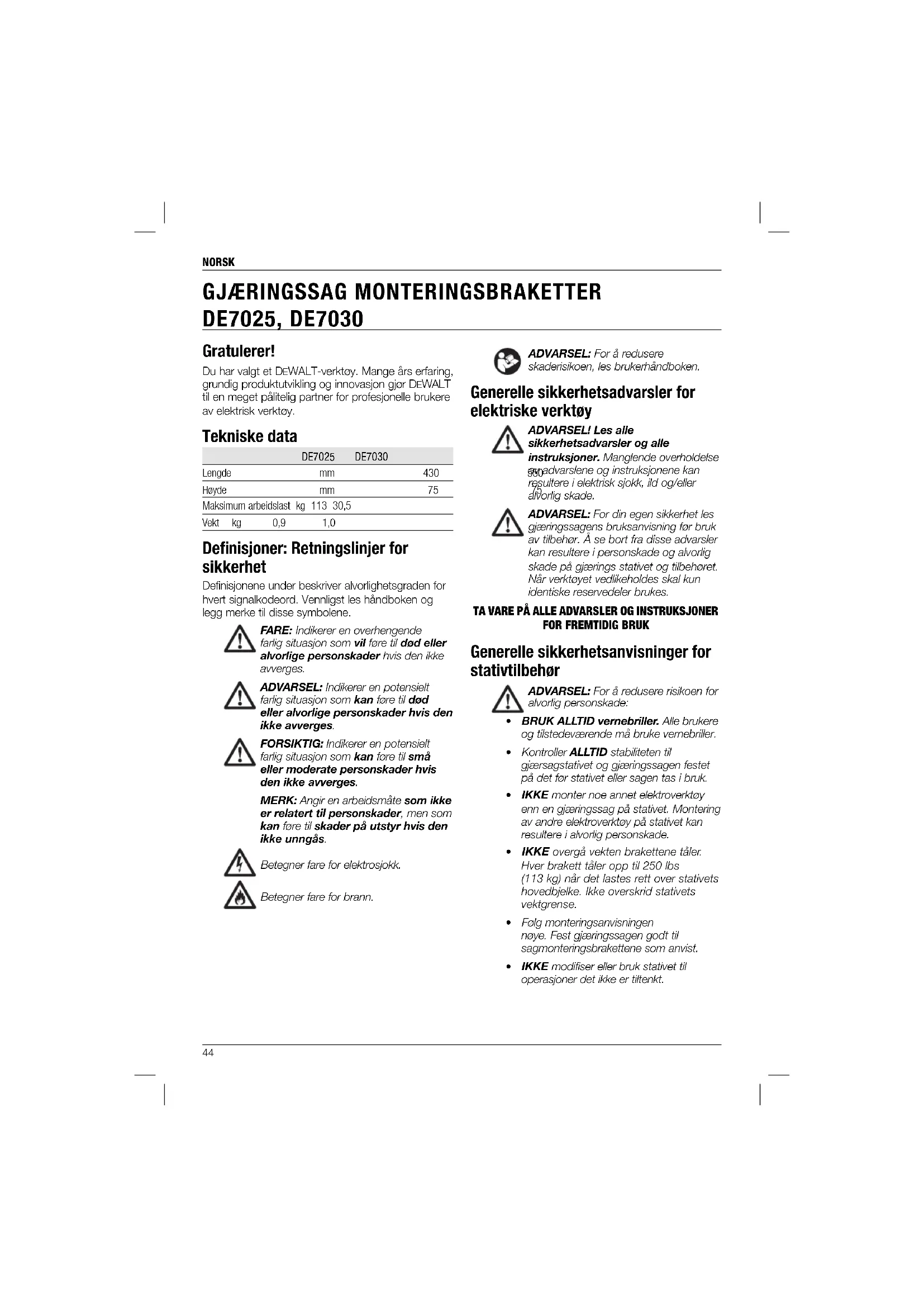

DE7025, DE7030 Gratulerer! Du har valgt et DEWALT-verktøy. Mange års erfaring, grundig produktutvikling og innovasjon gjør DEWALT til en meget pålitelig partner for profesjonelle brukere av elektrisk verktøy. Tekniske data DE7025 DE7030 Lengde mm 430 550 Høyde mm 75 75 Maksimum arbeidslast kg 113 30,5 Vekt kg 0,9 1,0 Defi nisjoner: Retningslinjer for sikkerhet Definisjonene under beskriver alvorlighetsgraden for hvert signalkodeord. Vennligst les håndboken og legg merke til disse symbolene. FARE: Indikerer en overhengende farlig situasjon som vil føre til død eller alvorlige personskader hvis den ikke avverges. ADVARSEL: Indikerer en potensielt farlig situasjon som kan føre til død eller alvorlige personskader hvis den ikke avverges. FORSIKTIG: Indikerer en potensielt farlig situasjon som kan føre til små eller moderate personskader hvis den ikke avverges. MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan føre til skader på utstyr hvis den ikke unngås. Betegner fare for elektrosjokk. Betegner fare for brann. ADVARSEL: For å redusere skaderisikoen, les brukerhåndboken. Generelle sikkerhetsadvarsler for elektriske verktøy ADVARSEL! Les alle sikkerhetsadvarsler og alle instruksjoner. Manglende overholdelse av advarslene og instruksjonene kan resultere i elektrisk sjokk, ild og/eller alvorlig skade. ADVARSEL: For din egen sikkerhet les gjæringssagens bruksanvisning før bruk av tilbehør. Å se bort fra disse advarsler kan resultere i personskade og alvorlig skade på gjærings stativet og tilbehøret. Når verktøyet vedlikeholdes skal kun identiske reservedeler brukes. TA VARE PÅ ALLE ADVARSLER OG INSTRUKSJONER

Generelle sikkerhetsanvisninger for stativtilbehør ADVARSEL: For å redusere risikoen for alvorlig personskade:

• BRUK ALLTID vernebriller. Alle brukere og tilstedeværende må bruke vernebriller.

• Kontroller ALLTID stabiliteten til gjærsagstativet og gjæringssagen festet på det før stativet eller sagen tas i bruk.

• IKKE monter noe annet elektroverktøy enn en gjæringssag på stativet. Montering av andre elektroverktøy på stativet kan resultere i alvorlig personskade.

• IKKE overgå vekten brakettene tåler. Hver brakett tåler opp til 250 lbs (113 kg) når det lastes rett over stativets hovedbjelke. Ikke overskrid stativets vektgrense.

• Følg monteringsanvisningen nøye. Fest gjæringssagen godt til sagmonteringsbrakettene som anvist.

• IKKE modifiser eller bruk stativet til operasjoner det ikke er tiltenkt.NORSK

• IKKE bruk stativet på ujevne overflater. Stativet er designet for bruk på et flatt, stabilt og sklisikkert grunnlag. Restrisikoer Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås. Disse er: – Faren for personskade på grunn av skarpe kanter og fastklemming. Merking på verktøyet Følgende piktogrammer vises på verktøyet: Les instruksjonshåndboken før bruk. Bruk vernebriller. Pakkens innhold Pakken inneholder: 2 Monteringsbraketter for gjæringssag 1 Instruksjonshåndbok 1 Sammenstillingstegning

• Se etter skader på verktøyet, deler eller tilbehør som kan ha oppstått under transport.

• Ta deg tid til å lese grundig gjennom og forstå denne håndboken før bruk. Beskrivelse (fi g. 1) ADVARSEL: Aldri modifiser elektroverktøyet eller noen del av det. Dette kan føre til materiell- eller personskader. a. Monteringsbraketter b. Låsespaker c. Skrapefrie føtter TILTENKT BRUK Monteringsbrakettene er designet for å gjøre DEWALT gjæringssagen mer allsidig. IKKE bruk når det er vått eller i nærheten av antennelige væsker eller gasser. Monteringsbrakettene er profesjonelle elektroverktøy. IKKE la barn komme i kontakt med verktøyet. Uerfarne operatører trenger tilsyn når de bruker dette verktøyet.

MONTERING OG JUSTERING

ADVARSEL: Ta alltid hensyn til sikkerhetsinstruksjonene og gjeldende forskrifter. DE7025 DEWALT gjæringssag monteringsmetode (fi g. 2, 3) ADVARSEL: For å redusere risikoen for personskade, kople maskinen fra strømkilden før montering av gjæringssagen på stativet. Utilsiktet oppstart kan føre til personskader. ADVARSEL: Stabilitetsfare. Du må bruke Universal gjæringssag monteringsmetoden når du monterer en gjæringssag som ikke er produsert av DEWALT på detter gjæringssagstativet. ADVARSEL: For å redusere risikoen for personskade, påse at gjæringssagen er riktig forankret på stativet. ADVARSEL: For din egen sikkerhet les gjæringssagens bruksanvisning før bruk av tilbehør. Å se bort fra disse advarsler kan resultere i personskade og alvorlig skade på gjæringssagen og tilbehøret.

siden av gjæringssagen for å holde sagens monteringsføtter over arbeidsoverflaten.

3. Hold en monteringsbrakett (a) under sagens

føtter og før en låsebolt (jernvareposen) opp gjennom braketten og foten av sagen. MERK: Se DE7025 Festebraketter for korrekt jernvaremontering prosedyrer for DEWALT gjæringssager. Følg alle instruksjoner nøye, ellers kan gjæringssagens bordrotasjon bli blokkert.NORSK

5. Gjenta prosedyren på den andre enden av

sagen for å holde opp den andre enden av sagen for å få tilgang til sagbasen.

7. Før låseboltene gjennom den andre braketten

og sagbasen som før. Påse at begge brakettene er parallelle.

8. For å plassere sagen på stativet, ta tak

litt inn mot kroppen. Bring den konkave frontkanten av monteringsbraketten i inngrep med bjelkens avrundet kant. En av brakettene må være i inngrep med posisjonslåsen (d) for å hindre sideveis bevegelse av sagen under bruk.

10. Når frontkanten av bjelken og posisjonslåsen

er i inngrep med hverandre vil en liten helling nedover la låsespakene gå i sikker inngrep med baksiden av bjelken. Vipp sagen forsiktig på brakettene for å sikre at den er låst i posisjon.

11. Juster sagens posisjon som nødvendig for å

ha bladet loddrett til bjelken når sagen er i 0 graders gjæringsposisjonen.

12. Stram godt de fire mutterne som fester sagen til

brakettene. ADVARSEL: For din egen sikkerhet les gjæringssagens bruksanvisning før bruk av tilbehør. Å se bort fra disse advarsler kan resultere i personskade og alvorlig skade på gjæringssagen og tilbehøret. DE7025 Universal gjæringssag monteringsmetode (fi g. 1, 3–5) ADVARSEL: For å redusere risikoen for personskade, kople maskinen fra strømkilden før montering av gjæringssagen på stativet. Utilsiktet oppstart kan føre til personskader. ADVARSEL: Stabilitetsfare. Du må bruke kryssfinér monteringsmetoden beskrevet i følgende anvisning når det monteres en gjæringssag ikke produsert av DEWALT på dette gjæringssagstativ. ADVARSEL: For å redusere risikoen for personskade, påse at gjæringssagen er riktig forankret på stativet. ADVARSEL: For din egen sikkerhet les gjæringssagens bruksanvisning før bruk av tilbehør. Å se bort fra disse advarslerNORSK

drill 9,5mm hull 25,5mm fra kryssfinérens fronthjørner, 355mm fra hverandre og 25,5mm fra sidene.

2. Plasser DE7025 monteringsbraketter på

stativet: a. Ta tak i og klem låsespakene (b). b. Bring den konkave frontkanten av monteringsbraketten i inngrep med bjelkens avrundet frontkant. En av monteringsbrakettene må være i inngrep med posisjonslåsen (d) for å hindre sideveis bevegelse av sagen under bruk.

3. Når frontkanten av bjelken og posisjonslåsen

er i inngrep med hverandre vil en liten helling nedover tillate sikker inngrep av låsespaken med baksiden av bjelken. Følg samme prosedyre med den andre monteringsbraketten på en posisjon på bjelken som egner seg i forhold til kryssfinérens størrelse.

5. Bruk 13mm nøkkel til stramming av skruene.

6. Gjæringssagen skal monteres på kryssfinér

ved bruk av hull i gjæringssagbasen. Jernvarens størrelsen bestemmes av hullene i gjæringssagbasen. Jernvaren må være 31,8mm lengre enn maksimum høyde av gjæringssagbasen på hvert monteringssted. a. Kopier posisjon av hullene fra gjæringssagbasen til kryssfinéren. b. Bor hullene i henhold til størrelsen på den valgte jernvaren. MERK: Jernvare må kjøpes inn for å montere gjæringssagen på kryssfinéren. All innkjøpt jernvare må være minimum grad 5 eller klasse 8,8. c. Fest gjæringssag til kryssfinéren som vist i figur 5. Sagbase (e), 19 mm kryssfinér (i), flat skive (f), låseskive (h) og mutter (g). MERK: Påse at det brukes en flat skive (f) mellom kryssfinéren (i) og låseskiven (h). d. Stram alle skruer. Ta av sagen Når gjæringssagen er festet til brakettene kan den fjernes ved å ta tak i låsespakene, dra litt oppover for å komme løs fra bjelken og kan settes ned på de gummiføttene for transport eller rengjøring. VEDLIKEHOLD Ditt DEWALT elektriske verktøy er designet for å virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstillende drift avhenger av tilfredsstillende stell av verktøyet og regelmessig renhold. Rengjøring ADVARSEL: Aldri bruk løsemidler eller sterke kjemikalier for å rengjøre ikke- metalliske deler av verktøyet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild såpe. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske. Tilleggsutstyr ADVARSEL: Bruk av annet tilleggsutstyr enn det som tilbys av DEWALT kan være farlig, ettersom dette ikke er testet sammen med dette verktøyet. For å redusere faren for skader, bør kun tilleggsutstyr som er anbefalt av DEWALT brukes sammen med dette produktet. Ta kontakt med din forhandler for ytterligere informasjon om egnet ekstrautstyr. KOMPATIBLE PRODUKTER DE7023 Ekstra kraftig gjæringssagstativ DE7033 Kompakt gjæringssagstativ DE7035 Ekstra kraftig arbeidsstativ Beskyttelse av miljøet Separat innsamling. Dette produktet må ikke kastes sammen med vanlig husholdningsavfall.NORSK

Dersom du en dag skulle finne ut at ditt DEWALT produkt må erstattes, eller dersom det ikke lenger trenges av deg, skal det ikke kastes sammen med husholdningsavfallet. Gjør dette produktet tilgjengelig for separat innsamling. Separat innsamling av brukte produkter og innpakning gjør at materialene kan resirkuleres og brukes om igjen. Gjenbruk av resirkulert materiale hjelper til med å hindre miljøforurensing og reduserer etterspørselen etter råmateriale. Lokale forskrifter kan ha separat innsamling av elektriske produkter fra husholdningen ved kommunale søppelfyllinger eller hos forhandleren der du kjøper et nytt produkt.

EWALT har en ordning for å samle inn og resirkulere DEWALT produkter når de har nådd slutten på livsløpet. For å benytte deg av denne tjenesten, vennligst returner produktet til en autorisert reparatør som vil samle dem inn på vegne av oss. Du kan finne nærmeste autoriserte reparatør ved å ta kontakt med dit lokale DEWALT-kontor på den adressen som du finner i denne brukerhåndboken. Alternativt er en liste over autoriserte DEWALT- reparatører og alle detaljer om service etter salg og kontakter tilgjengelig på Internett på: www.2helpU. com.NORSK

GARANTI DEWALT er overbevist om kvaliteten på produktene sine og tilbyr en enestående garanti for profesjonelle brukere av produktet. Denne garantierklæringen kommer i tillegg til, og har på ingen måte negativ innvirkning på, dine kontraktsmessige rettigheter som profesjonell bruker eller på dine lovfestede rettigheter som privat, ikke-profesjonell bruker. Garantien er gyldig innen områdene tilhørende medlemslandene i den Europeiske Union (EU) og det Europeiske Frihandelsområdet (EFTA).

• 30-DAGERS RISIKOFRI TILFREDSHETSGARANTI • Dersom du ikke er helt tilfreds med ytelsen til ditt D EWALT-verktøy, kan du ganske enkelt returnere det innen 30 dager, komplett med alle de originale komponentene slik du kjøpte det, til innkjøpsstedet for å få full refusjon. Produktet må ha blitt utsatt for rimelig slitasje og kvittering må fremvises.

• ET ÅRS GRATIS SERVICEKONTRAKT • Dersom du har behov for vedlikehold eller service på ditt DEWALT-verktøy i de første 12 månedene etter kjøpet, får du 1 service gratis. Den vil gjennomføres gratis hos en autorisert DEWALT reparatør. Kvittering må fremvises. Inkluderer arbeid. Ekskluderer tilbehør og reservedeler såfremt disse ikke sviktet under garantien.

• ET ÅRS FULL GARANTI • Dersom ditt D EWALT-produkt blir defekt på grunn av material- eller produksjonsfeil innen 12 måneder fra kjøpsdato, garanterer

EWALT å bytte ut alle defekte deler vederlagsfritt eller - etter vårt skjønn - å erstatte enheten vederlagsfritt, forutsatt at:

• Produktet ikke har blitt feilaktig anvendt;

• Produktet har blitt utsatt for rimelig slitasje;

• Reparasjoner ikke er blitt forsøkt av uautoriserte personer;

EWALT reparatører og informasjon om vår etter-salg service finner du på internett under: www.2helpU.com.PORTUGUÊS
