MODE D'EMPLOI DE7025 DEWALT

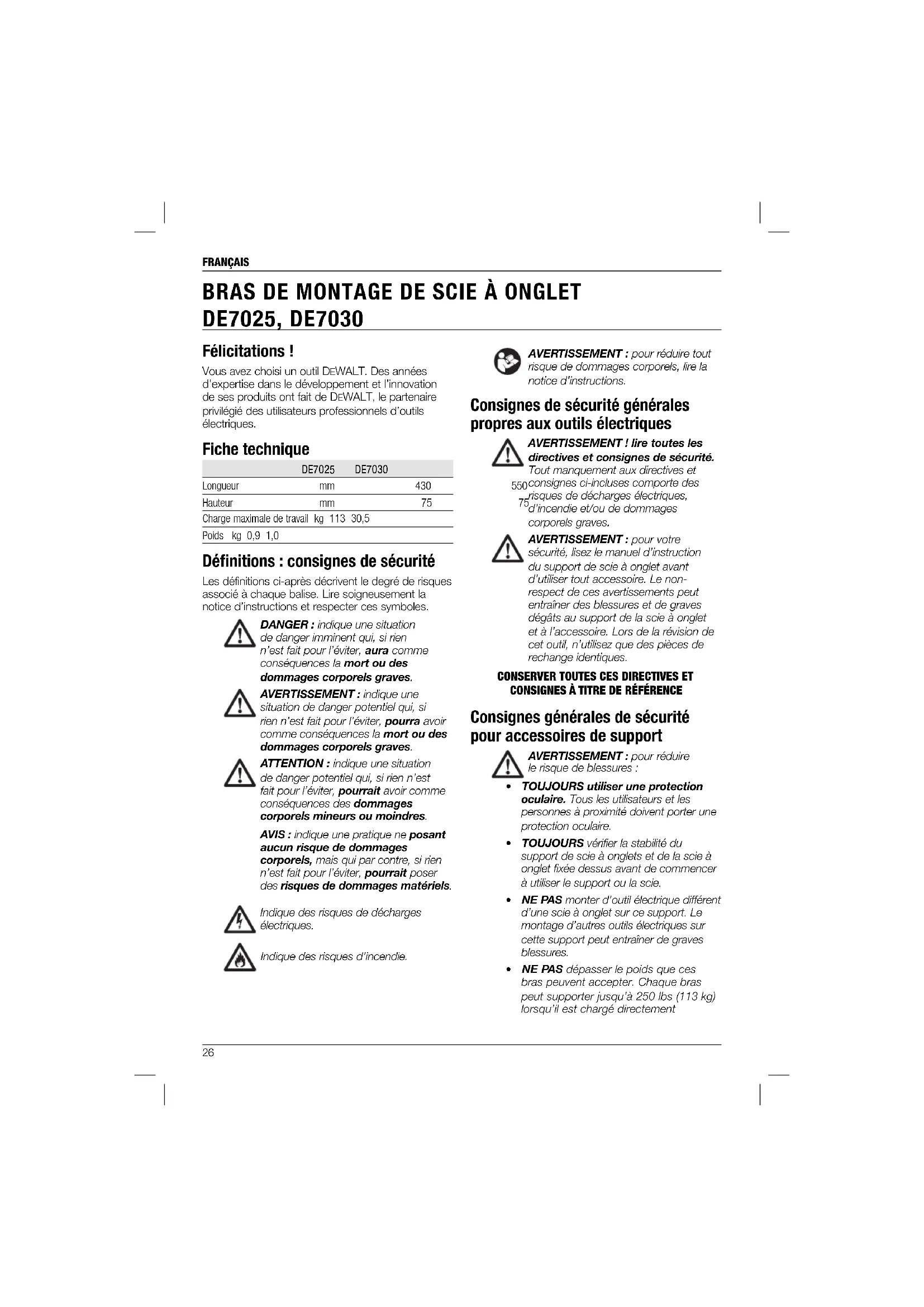

DE7025, DE7030 Félicitations! Vous avez choisi un outil DEWALT. Des années d’expertise dans le développement et l’innovation de ses produits ont fait de DEWALT, le partenaire privilégié des utilisateurs professionnels d’outils électriques. Fiche technique DE7025 DE7030 Longueur mm 430 550 Hauteur mm 75 75 Charge maximale de travail kg 113 30,5 Poids kg 0,9 1,0 Défi nitions: consignes de sécurité Les définitions ci-après décrivent le degré de risques associé à chaque balise. Lire soigneusement la notice d’instructions et respecter ces symboles.
DANGER: indique une situation
de danger imminent qui, si rien n’est fait pour l’éviter, aura comme conséquences la mort ou des dommages corporels graves.
AVERTISSEMENT: indique une
situation de danger potentiel qui, si rien n’est fait pour l’éviter, pourra avoir comme conséquences la mort ou des dommages corporels graves. ATTENTION: indique une situation de danger potentiel qui, si rien n’est fait pour l’éviter, pourrait avoir comme conséquences des dommages corporels mineurs ou moindres. AVIS: indique une pratique ne posant aucun risque de dommages corporels, mais qui par contre, si rien n’est fait pour l’éviter, pourrait poser des risques de dommages matériels. Indique des risques de décharges électriques. Indique des risques d’incendie.
AVERTISSEMENT: pour réduire tout
risque de dommages corporels, lire la notice d’instructions. Consignes de sécurité générales propres aux outils électriques AVERTISSEMENT! lire toutes les directives et consignes de sécurité. Tout manquement aux directives et consignes ci-incluses comporte des risques de décharges électriques, d’incendie et/ou de dommages corporels graves.
AVERTISSEMENT: pour votre
sécurité, lisez le manuel d’instruction du support de scie à onglet avant d’utiliser tout accessoire. Le non- respect de ces avertissements peut entraîner des blessures et de graves dégâts au support de la scie à onglet et à l’accessoire. Lors de la révision de cet outil, n’utilisez que des pièces de rechange identiques.
Consignes générales de sécurité pour accessoires de support
AVERTISSEMENT: pour réduire
le risque de blessures:
- TOUJOURS utiliser une protection oculaire. Tous les utilisateurs et les personnes à proximité doivent porter une protection oculaire.
- TOUJOURS vérifier la stabilité du support de scie à onglets et de la scie à onglet fixée dessus avant de commencer à utiliser le support ou la scie.
- NE PAS monter d’outil électrique différent d’une scie à onglet sur ce support. Le montage d’autres outils électriques sur cette support peut entraîner de graves blessures.
- NE PAS dépasser le poids que ces bras peuvent accepter. Chaque bras peut supporter jusqu’à 250 lbs (113kg) lorsqu’il est chargé directementFRANÇAIS
au-dessus de la poutre principale du support. Ne pas dépasser la portée nominale du support.
- Suivez attentivement les instructions de montage. Fixez solidement la scie à onglet sur les bras de montage de la scie comme indiqué.
- NE PAS modifier ou utiliser le support pour des opérations autres que celles prévues.
- NE PAS utiliser le support sur des surfaces inégales. Le support est conçu pour être utilisé sur une surface non glissante plane et stable. Risques résiduels En dépit de l’application des normes de sécurité en vigueur et de l’installation de dispositifs de sécurité, certains risques résiduels sont inévitables. Il s’agit de: – Risque de blessure dues aux bords tranchants et d’écrasement. Étiquettes sur l’appareil On trouve les diagrammes suivants sur l’outil: Lire la notice d’instructions avant toute utilisation. Porter un dispositif de protection oculaire. Contenu de l’emballage Ce carton comprend: 2 Bras de montage de scie à onglet 1 Notice d’instructions 1 Dessin éclaté
- Vérifier que l’appareil et ses pièces ou accessoires n’ont pas été endommagés lors du transport.
- Prendre le temps de lire attentivement et comprendre cette notice d’instructions avant toute utilisation de l’appareil. Description (fi g. 1)
AVERTISSEMENT: ne jamais
modifier l’outil électrique ni aucun de ses composants. Il y a risques de dommages corporels ou matériels. a. Bras de montage b. Leviers de déblocage c. Pieds antirayures
Vos bras de montage ont été conçus pour augmenter la polyvalence de votre scie à onglet
EWALT. NE PAS les utiliser en milieu humide ou en présence de gaz ou de liquides inflammables. Ces bras de montage sont des outils électriques professionnels. NE PAS les laisser à la portée des enfants. Une supervision est nécessaire auprès de tout utilisateur non expérimenté.
systématiquement les consignes de sécurité et les normes en vigueur. Méthode de montage de la scie à onglet D EWALT DE7025 (fi g. 2, 3)
AVERTISSEMENT: pour réduire
le risque de blessures, arrêtez l’appareil, débranchez la machine de la source d’alimentation avant de monter la scie à onglet sur le support. Un démarrage accidentel peut provoquer des blessures.
AVERTISSEMENT: risque de stabilité.
Vous devez utiliser la Méthode de montage universelle de scie à onglet lors du montage d’une scie à onglet qui n’est pas de la marque DEWALT sur ce support de scie à onglet.
AVERTISSEMENT: pour réduire le
risque de blessures, assurez-vous que la scie à onglet est bien ancrée sur le support.
AVERTISSEMENT: pour votre
sécurité, veuillez lire et comprendre le manuel d’instructions de la scie à onglet avant l’utilisation. Le non-respect de ces avertissements peut entraîner des blessures et de graves dégâts à la scie à onglet et à l’accessoire.
1. Placez la scie en position d’utilisation avec
la lame vers vous. Alignez-la avec l’étiquette indiquant le devant sur le bras de montage.
2. Placez une entretoise sous un côté de la scie
à onglet pour tenir les pieds de montage de la scie au-dessous de la surface de travail.FRANÇAIS
3. Tenez un bras de montage (a) sous la scie
et passez un boulon de chariot (sachet de quincaillerie) à travers le bras et le pied de la scie. REMARQUE: consultez le Tableau de sélection du matériel DE7025 pour les procédures de montage du matériel correctes pour les scies à onglet D EWALT. Suivez correctement toutes les instructions, sans quoi la rotation de l’établi de sciage pourrait être entravée. TABLEAU DE SÉLECTION DU MATÉRIEL DE7025 Côté gauche Côté droit DW703 1 1 DW705 1 1 DW706 1 1 DW708 1 2 DW712 1 2 DW713 1 1 DW715 1 1 DW716 1 1 DW717 2 1 DW718 3 2 DW700 4 4 DW701 Type 1 4 4 DW701 Type 2 1 1 DW707 Type 1 4 4 DW707 Type 2 1 1 DW711 Type 1 4 4 DW711 Type 2 1 1 DW771 1 1 DW777 1 1 1 = vis longue, tête en bas 2 = vis courte, tête en bas 3 = vis longue, tête en haut 4 = patin en plastique et vis courte, tête en bas
4. Lorsque le boulon de chariot (sachet de
quincaillerie) est installé selon le Tableau de sélection du matériel DE7025, assemblez une rondelle plate, une rondelle de blocage et un écrou sur le boulon. Serrez les boulons à la main.
5. Répétez la procédure pour l’autre extrémité
6. Déplacez l’entretoise de l’autre côté de la scie
pour tenir l’autre extrémité de la scie élevée afin d’accéder à la base de la scie.
7. Passez les boulons de chariot à travers l’autre
bras et la base de la scie comme auparavant. Assurez-vous que les deux bras sont parallèles.
8. Pour placez la scie sur le support, saisissez
et soulevez la scie par l’assemblage du bras de montage à l’aide des leviers de déblocage. Ces leviers ne bloquent pas la scie latéralement en position, mais servent simplement pour le montage de la scie sur la poutre.
9. Approchez de la poutre l’ensemble scie/bras
en l’inclinant légèrement vers vous. Engagez la lèvre avant concave du bras de montage avec le bord arrondi de la poutre. L’un des bras doit s’engager sur le clip de repère (d) pour empêcher le mouvement latéral de la scie pendant l’utilisation.
10. lorsque le bord avant de la poutre et le clip
de repère de blocage sont engagés, pivotez légèrement vers le bas pour fixer les leviers de déblocage sur l’arrière de la poutre. Basculez légèrement la scie sur les bras pour vérifier qu’elle est bloquée en position.
11. ajustez la position de la scie au besoin afin
d’avoir la lame perpendiculaire à la poutre lorsque la position d’onglet est à 0 degré.
12. Serrer solidement les quatre écrous retenant la
AVERTISSEMENT: pour votre
sécurité, veuillez lire et comprendre le manuel d’instructions de la scie à onglet avant l’utilisation. Le non-respect de ces avertissements peut entraîner des blessures et de graves dégâts à la scie à onglet et à l’accessoire.FRANÇAIS
DE7025 Méthode de montage universelle de scie à onglet (fi g. 1, 3–5)
AVERTISSEMENT: pour réduire
le risque de blessures, arrêtez l’appareil, débranchez la machine de la source d’alimentation avant de monter la scie à onglet sur le support. Un démarrage accidentel peut provoquer des blessures.
AVERTISSEMENT: risque de stabilité.
Vous devez utiliser la méthode de montage du contreplaqué décrite dans les instructions suivantes lors du montage d’une scie à onglet qui n’est pas de la marque DEWALT sur ce support de scie à onglet.
AVERTISSEMENT: pour réduire le
risque de blessures, assurez-vous que la scie à onglet est bien ancrée sur le support.
AVERTISSEMENT: pour votre
sécurité, veuillez lire et comprendre le manuel d’instructions de la scie à onglet avant l’utilisation. Le non-respect de ces avertissements peut entraîner des blessures et de graves dégâts à la scie à onglet et à l’accessoire. REMARQUE: si vous ne disposez pas de scie à onglet DEWALT, vous devez utiliser du contreplaqué de 19mm pour monter votre scie à onglet. Le contreplaqué doit être au moins 101,6mm plus large que la partie la plus large de la base de la scie à onglet. Le contreplaqué doit être au moins aussi profond que la profondeur minimale de la base de scie à onglet ou d’une profondeur minimum de 406,4mm si la base de la scie à onglet est plus petite. Assurez-vous que le contreplaqué soit d’équerre.
1. Lorsque la taille du contreplaqué a été
déterminée, percer des trous de 9,5mm à 25,5mm des coins avant du contreplaqué, espacés de 355mm et 25,5mm des côtés.
2. Placez les bras de montage DE7025 sur
le support: a. Saisissez et pincez les leviers de déblocage (b). b. Engagez la lèvre avant concave du bras de montage avec le bord arrondi avant de la poutre. L’un des bras de montage doit s’engager sur le clip de repère (d) pour empêcher le mouvement latéral de la scie pendant l’utilisation.
3. Lorsque le bord avant de la poutre et le clip de
repère sont engagés, pivotez légèrement vers le bas pour fixer les leviers de déblocage sur l’arrière de la poutre. Suivez la même procédure avec le deuxième bras de montage à la position appropriée sur la poutre en fonction de la taille du contreplaqué.
4. Placez le contreplaqué sur les bras de montage
et alignez les trous avec les fentes dans les bras de montage. Consultez le Tableau de sélection du matériel DE7025 et utilisez la méthode 1 ou 2 pour fixer le contreplaqué aux bras de montage.
5. Utilisez la clé de 13mm pour fixer la
6. La scie à onglet doit être montée sur le
contreplaqué en utilisant les trous dans la base de la scie à onglet. La taille de la quincaillerie sera déterminée par les trous dans la base de la scie à onglet. La quincaillerie doit être plus longue de 31,8mm par rapport à la hauteur maximum de la base de scie à onglet sur chaque emplacement de montage. a. Transférez l’emplacement des trous de montage de la base de la scie à onglet au contreplaqué. b. Percer les trous en fonction de la taille de quincaillerie choisie. REMARQUE:la quincaillerie doit être achetée pourle montage de la scie à onglet sur le contreplaqué. Toute la quincaillerie achetée doit être au minimum de degré 5 ou de classe 8,8. c. Fixez la scie à onglet sur le contreplaqué comme illustré sur la figure 5. Base de la scie (e), contreplaqué de 19 mm (i), rondelle plate (f), rondelle de blocage (h) et écrou (g). REMARQUE: assurez-vous d’utiliser une rondelle plate (f) entre le contreplaqué (i) et la rondelle de blocage (h). d. Serrer toute la quincaillerie. Retrait de la scie Lorsque la scie à onglet est fixée aux bras, elle peut être retirée en saisissant les leviers de déblocage, puis en soulevant légèrement pour libérer la poutre et elle peut être déposée sur le pied en caoutchouc pour le transport ou le nettoyage.FRANÇAIS
MAINTENANCE Votre outil électrique DEWALT a été conçu pour fonctionner longtemps avec un minimum de maintenance. Le fonctionnement continu et satisfaisant de l’outil dépendra d’une maintenance adéquate et d’un nettoyage régulier. Entretien
AVERTISSEMENT: ne jamais utiliser
de solvants ou tout autre produit chimique décapant pour nettoyer les parties non métalliques de l’outil. Ces produits chimiques pourraient en attaquer les matériaux utilisés. Utiliser un chiffon humidifié avec de l’eau et un savon doux. Protéger l’outil de tout liquide et n’immerger aucune de ses pièces dans aucun liquide. Accessoires en option
AVERTISSEMENT: comme les
accessoires autres que ceux offerts par DEWALT n’ont pas été testés avec ce produit, leur utilisation avec cet appareil pourrait être dangereuse. Pour réduire tout risque de dommages corporels, seuls des accessoires DEWALT recommandés doivent être utilisés avec cet appareil. Veuillez consulter votre revendeur pour plus d’informations sur les accessoires appropriés. PRODUITS COMPATIBLES DE7023 Support de scie à onglet robuste DE7033 Support de scie à onglet compact DE7035 Support de travail robuste Protection de l’environnement Collecte sélective. Ne pas jeter ce produit avec les ordures ménagères. En fin de durée de vie ou d’utilité de votre produit DEWALT, ne pas le jeter avec les ordures ménagères, mais dans les conteneurs de collecte sélective. La collecte sélective des produits et emballages usagés permet de recycler et réutiliser leurs matériaux. La réutilisation de matériaux recyclés aide à protéger l’environnement contre la pollution et à réduire la demande en matière première. Selon les réglementations locales, il peut être offert: service de collecte sélective individuel des produits électriques, ou déchetterie municipale ou collecte sur les lieux d’achat des produits neufs. DEWALT dispose d’installations pour la collecte et le recyclage des produits DEWALT en fin de vie. Pour profiter de ce service, veuillez rapporter votre produit auprès d’un centre de réparation agréé qui le recyclera en notre nom. Pour connaître l’adresse d’un centre de réparation agréé près de chez vous, veuillez contacter votre distributeur DEWALT local à l’adresse indiquée dans cette notice d’instructions, ou consulter la liste des centres de réparation agréés DEWALT, l’éventail de notre SAV et tout renseignement complémentaire sur Internet à l’adresse: www.2helpU.com.FRANÇAIS
GARANTIE DEWALT est si sûr de la qualité de ses produits qu’il propose à tous les professionnels qui les utilisent, une garantie exceptionnelle. Cette promesse de garantie s’ajoute à vos droits contractuels en tant qu’utilisateur professionnel ou vos droits légaux en tant qu’utilisateur privé, non professionnel, et elle ne peut en aucun cas leur porter préjudices. Cette garantie est valable au sein des territoires des États membres de l’Union Européenne et au sein de la Zone européenne de libre-échange.
- GARANTIE DE SATISFACTION DE 30 JOURS • Si les performances de votre outil D EWALT ne vous apportaient pas totale satisfaction, retournez simplement, au point de vente, l’outil accompagné de tous ses composants originaux, dans un délai de 30 jours à compter de sa date d’achat pour son échange ou son remboursement intégral. Le produit devra avoir été soumis à une usure normale. Une preuve d’achat sera exigée.
- CONTRAT D’ENTRETIEN GRATUIT D’UN AN • Si votre outil DEWALT doit subir un entretien ou une révision dans les 12 mois suivant l’achat, vous avez droit à une intervention gratuite. Cette dernière sera effectuée gratuitement par un centre de réparation agréé DEWALT. Une preuve d’achat sera exigée. Cela comprend la main-d’œuvre. Les accessoires et les pièces détachées sont exclus, à moins d’un défaut de fabrication sous garantie.
- GARANTIE COMPLÈTE D’UN AN • Si votre produit DEWALT présentait un vice de matériau ou de fabrication dans les 12 mois à compter de sa date d’achat, DEWALT garantit le remplacement gratuit de toute pièce défectueuse ou, à notre entière discrétion, le remplacement gratuit de l’appareil, à condition que:
- Le produit ait été utilisé correctement;
- Le produit ait été soumis à une usure normale;
- Aucune réparation n’ait été effectuée par du personnel non autorisé;
- Une preuve d’achat soit fournie;
- Le produit soit retourné complet, avec l’ensemble de ses composants originaux. Si vous souhaitez effectuer une réclamation, contactez votre revendeur ou consultez l’emplacement du centre de réparation agréé DEWALT le plus proche dans le catalogue D EWALT ou contactez le service clientèle DEWALT à l’adresse indiquée dans ce manuel. Une liste des centres de réparation agréés DEWALT et tout détail complémentaire concernant notre service après-vente, sont à votre disposition sur notre site Internet: www.2helpU.com.ITALIANO
