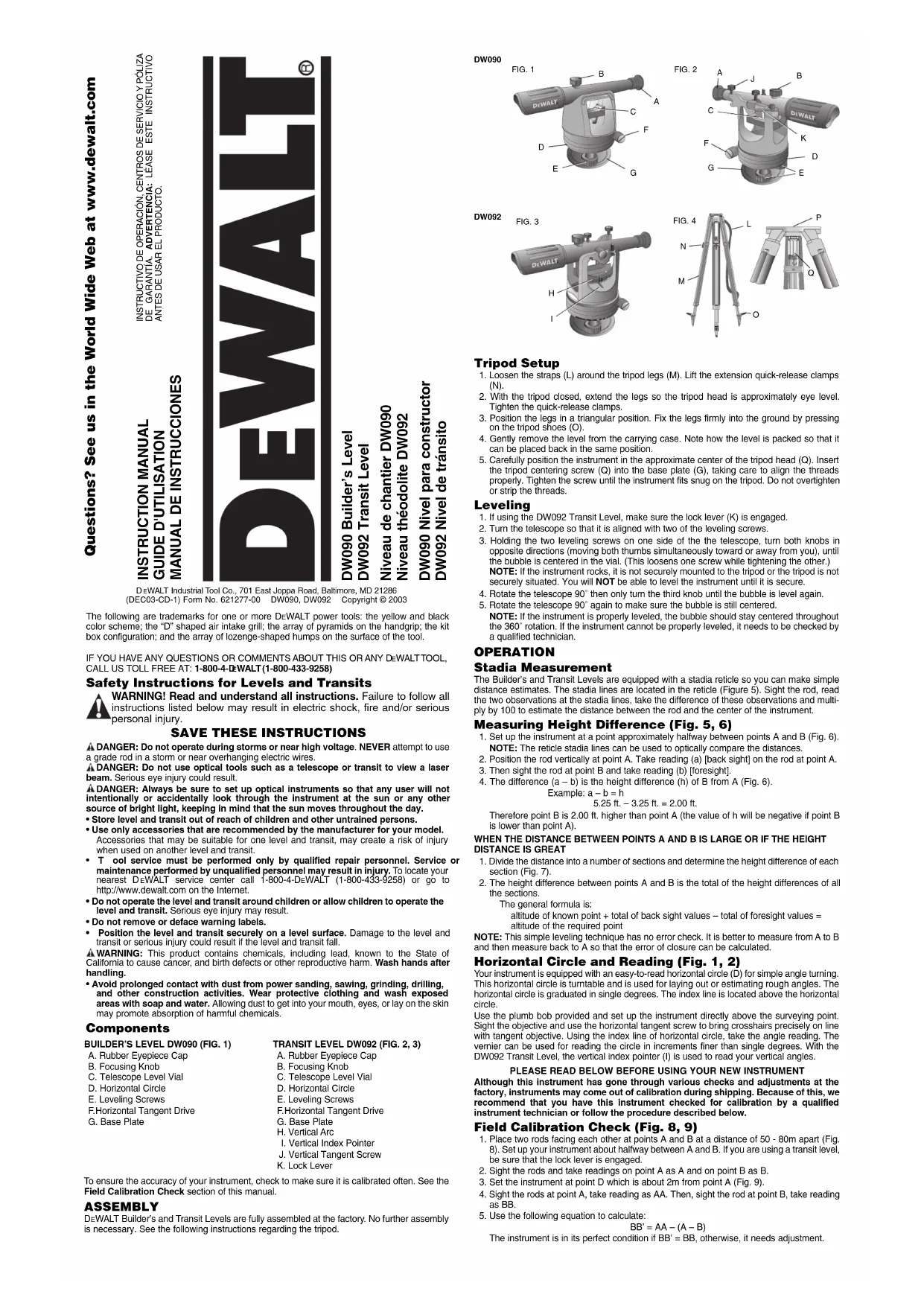

MODE D'EMPLOI DW090 DEWALT
Niveau de chantier DW090 Niveau théodolite DW092
Consignes de sécurité concernant les niveaux et les théodolites
AVERTISSEMENT ! Lire, comprendre et suivre toutes les directives précisées ci-dessous, y compris les consignes de sécurité, afin d'éviter les risques de choc électrique, d'incendie ou de blessure grave.
A DANGER : Ne pas utiliser pendant un orage ni près de lignes à haute tension. NE JAMAIS utiliser le tube jaugeur pendant un orage ni près de fils électriques suspendus.
DANGER : Ne pas utiliser un dispositif optique, tel qu'un télescope ou un théodolite, pour examiner le faisceau laser afin d'éviter de blesser grièvement les yeux.
A DANGER : Toujours s'assurer d'installer les instruments optiques de manière à empêcher l'utilisateur de regarder, volontalement ou accidentellement, le soleil ou toute autre source de lumière intense à travers ceux-ci, étant donné que le soleil se déplace toute la journée.
- Ranger le niveau et le théodolite hors de la portée des enfants ou des personnes non qualifiées.
- N'utiliser que les accessoires recommandés par le fabricant pour le modèle concerné; un accessoire destiné à un niveau ou à un théodolite particulier peut devenir dangereux lorsqu'il est utilisé avec un autre.
- L'outil ne doit être réparé ou entretenu par le personnel qualifié seulement; toute maintenance effectuée par une personne non qualifiée pourrait entraîner des risques de blessure. Pour obtenir le numéro du centre de service DeWALT le plus près, composer le 1 800 4-DrWALT (1 800 433-9258) ou consulter le site Internet http://www.dewalt.com.
- Ne pas utiliser le niveau ou le théodolite en présence d'un enfant, ni autoriser les enfants à utiliser ces instruments afin d'éviter les blessures graves aux yeux.
- Ne pas retirer ni abîmer les étiquettes d'avertissement.
- S'assurer de bien déposer l'instrument sur une surface de niveau afin de l'empêcher de tomber et de s'endommager ou de blesser l'utilisateur.
AVERTISSEMENT : Ce produit contient des produits chimiques, y compris le plomb, qui, dans l'État de la Californie, sont reconnus comme étant susceptibles de causer le cancer, d'entraîner des malformations congénitales ou d'être nocifs pour le système reproductif. Se laver les mains après chaque utilisation.
- Éviter tout contact prolongé avec la poussière soulevée par cet outil ou autres outils électriques. Porter des vêtements de protection et nettoyer les parties exposées du corps à l'eau savonneuse. S'assurer de bien se protéger afin d'éviter d'absorber par la bouche, les yeux ou la peau des produits chimiques nocifs.
Composants
NIVEAU DE CHANTIER DW090 (FIG. 1)
A. Capuchon d'oculaires en caoutchouc
B. Bouton de mise au point
C. Fiole de niveau du télescope
D. Cercle horizontal
E. Vis de mise de niveau
F. Entraînement tangentiel horizontal
G. Plaque de fixation
NIVEAU THÉODOLITE DW092 (FIG. 2, 3)
A. Capuchon d'oculaires en caoutchouc
B. Bouton de mise au point
C. Fiole de niveau du télescope
D. Cercle horizontal
E. Vis de mise de niveau
F. Entrainement tangentiel horizontal
G. Base
H. Arc vertical
I. Indicateur d'index vertical
J. Vis tangente verticale
K. Levier de verrouillage
Vérifier fréquemment l'étalonnage de l'instrument afin d'en assurer la précision. Pour ce faire, consulter la section « Vérification de l'étalonnage sur place » du présent guide.
ASSEMBLAGE
Les niveaux de chanter et théodolite de DEWALT sont complètement assemblés en usine; aucun montage complémentaire n'est requis. Voir les directives suivantes concernant le trépied.
Installation du trépied
- Desserrer la courroie (L) enroulée autour des pattes du trépied (M), puis soulever les brides à décrochage rapide de la rallonge (N).
- Fermer le trépied, puis sortir les pattes de manière à placer la tête du trépied à peu près à la hauteur des yeux; serrer les brides à décrochage rapide.
- Positionner les pattes de manière à former un triangle, puis les fixer solidement au sol en appuyant sur les semelles du trépied (O).
- Retirer doucement le niveau de la mallette de transport, en notant la position dans laquelle il a été emballé afin de le remettre dans la même position.
- Placer délicatement l'instrument à peu près au centre de la tête du trépied (Q), puis insérer la vis de centrage du trépied (Q) dans la plaque de fixation (G), en prenant soin d'aligner les filets correctement. Serrer la vis afin de bien fixer l'instrument sur le trépied; ne pas trop serrer ni fausser le pas de vis.
Nivellement
- Lorsqu'on utilise le niveau théodolite DW092, s'assurer que le levier de verrouillage (K) est engagé.
- Tourner le télescope afin de l'aligner avec deux des vis de mise de niveau.
- Tenir les deux vis de mise de niveau sur un côté du télescope, puis tourner les deux boutons en directions opposées (déplacer simultanément les deux pouces vers soi ou les éloigner de soi), jusqu'à ce que la bulle soit centrée dans la fiole. (Cette manœuvre permet de desserrer une vis tout en serrant l'autre.)
REMARQUE : Si l'instrument bascule, c'est qu'il n'est pas bien installé ni fixé sur le trépied ou encore, la surface sur laquelle le trépied est placé est instable; il faut donc fixer solidement le trépied AVANT de le mettre de niveau. - Faire pivoter le télescope de 90 °, puis tourner le troisième bouton seulement afin de centrer de nouveau la bulle.
- Faire pivoter de nouveau le télescope de 90° afin d'assurer que la bulle est bien centrée. REMARQUE : Si l'instrument est nivelé correctement, la bulle devrait rester centrée tout au long de la rotation de 360°. S'il est impossible de niveler l'instrument correctement, on doit le faire vérifier par un technicien qualifié.
FONCTIONNEMENT
Mesure Stadimétrique
Les niveaux de chantier et théodolite sont dotés d'un stadia avec réticule permettant de mesurer facilement les distances. Les traits stadimétriques sont situés dans le réticule (figure 5). Pour estimer la distance entre la mire et le centre de l'instrument, viser la mire, lire les deux indications des traits, calculer la différence entre ces deux indications et multiplier par 100.
Mesure de la Différence de Hauteur (Fig. 5 et 6)
- Installer l'instrument à un endroit situé à peu près à mi-chemin entre les points A et B (fig. 6).
RÉMARQUE : les traits stadimétriques du réticule peuvent être utilisés pour effectuer la comparaison optique des distances. - Positionner la mire verticalement au point A et faire la lecture (a) [visée arrière] de la mire au point A.
- Viser la mire au point B et faire la lecture (b) [visée avant].
- La différence (a - b) est la différence de hauteur (h) entre les points B et A (fig. 6).
Exemple : a - b = h
1,60 m - 0,99 m = 0,61 m (5,25 pi - 3,25 pi = 2,00 pi)
Donc, le point B est 0,61 m (2,00 pi) plus haut que le point A (la valeur h sera négative si le point B est plus bas que le point A).
LORSQUE LA DISTANCE ENTRE LES POINTS A ET B EST GRANDE OU QUE LA DISTANCE DE HAUTEUR EST IMPORTANTE
- Diviser la distance en un nombre de sections et déterminer la différence de hauteur de chaque section (fig. 7).
- La différence de hauteur entre les points A et B est le total des différences de hauteur de toutes les sections.
La formule générale est la suivante :
l'altitude du point connu + le total des valeurs de visée arrière – le total des
valeurs de visée avant =
l'altitude du point requis
REMARQUE : Cette simple méthode de nivellement ne comprend aucun contrôle d'erreurs. Il est préférable de mesurer du point A au point B, puis de revenir au point A afin de calculer l'écart de fermeture.
Cercle Horizontal et Lecture (Fig. 1 et 2)
L'instrument est muni d'un cercle horizontal facile à lire (D) permettant d'effectuer aisément une rotation d'angle. Le cercle horizontal (rotatif) sert à tracer ou à estimer des angles approximatifs; il est gradué en degrés unitaires. Le trait indexé est situé au-dessus du cercle horizontal.
Utiliser le fil à plomb fourni et installer l'instrument directement au-dessus du point d'arpentage. Viser l'objectif et utiliser la vis tangente horizontale pour aligner avec précision les fils croisés avec l'objectif tangentiel. Effectuer la lecture de l'angle au moyen du trait indexé du cercle horizontal. Le vernier peut être utilisé pour effectuer la lecture du cercle par degrés partiels. Au moyen du niveau théodolite DW092, utiliser l'indicateur d'index vertical (I) pour effectuer la lecture des angles verticaux.
LIRE LES DIRECTIVES PRÉCISÉES CI-DESSOUS AVANT D'UTILISER CE NOUVEL INSTRUMENT
Bien que cet instrument ait subi plusieurs contrôles et réglages à l'usine, il se peut que l'étalonnage ait été modifié durant l'expédition. On recommande donc de le faire vérifier par un technicien en instrumentation qualifié afin de s'assurer qu'il est étalonné correctement, ou de suivre les étapes décrites ci-dessous.
Vérification de l'étalonnage sur place (Fig. 8 et 9)
- Placer deux mires une en face de l'autre aux points A et B, à une distance de 50 à 80 mètres une par rapport à l'autre (fig. 8). Installer l'instrument environ à mi-chemin entre les points A et B. Lorsqu'on utilise un théodolite, s'assurer que le levier de verrouillage est engagé.
- Viser les mires et effectuer la lecture au point A (comme étant A) et au point B (comme étant B).
- Installer l'instrument au point D, à environ 2 mètres du point A (fig. 9).
- Viser les mires au point A et prendre la lecture (comme étant AA), puis viser la mire au point B et prendre la lecture (comme étant BB).
- Utiliser l'équation suivante pour calculer
BB' = AA - (A - B)
L'instrument est parfaitement étalonné lorsque BB' = BB; sinon, on doit le régler de nouveau.
Directives additionneiles concernant le fonctionnement du théodolite
Le théodolite comprend les mêmes fonctions et capacités que le niveau de chantier. Pour permettre à l'instrument de mesurer et de fonctionner à la verticale, il suffit de relâcher le levier de verrouillage (K).
L'arc vertical (H) est fixé à l'axe du télescope; la lecture s'effectue au moyen de l'indicateur d'index vertical (I). On peut généralement lire les angles verticaux, au moyen d'un théodolite, de 45 " au-dessus ou au-dessous de l'horizontale, en utilisant la vis tangente verticale (J) pour régler les fils croisés sur l'objet à mesurer. Une fois le réglage terminé, il faut éviter de déplacer l'instrument en prenant la mesure verticale.
Les instruments télescopiques inclinables peuvent être utilisés pour réaliser divers travaux, tels que la mesure ou la mise à la verticale de poteaux, y compris les poteaux de clôture, ou d'un mur de bâtiment, et l'établissement de points sur un trait.
VERTICALITÉ DES POTEAUX
-
Installer et niveler l'instrument.
-
Viser un point situé au bas de l'objet à vérifier ou à ajuster et régler les fils croisés sur ce point.
-
Soulever le télescope de manière à ce qu'il suive le parcours du trait visé. Si l'objet demeure aligné avec le fil vertical, l'objet visé est à la verticale.
-
Afin d'assurer la précision des mesures, déplacer l'instrument et l'installer à un angle de 90° par rapport au point initial, puis reprendre les étapes décrites ci-dessus.
Caractéristiques
Niveau de chantier Niveau théodolite DW090 DW092
TÉLESCOPE
Grossissement 20 x 20 x
Ouverture de l'objectif 22 mm 22 mm
Mise au point minimale 1,52 m (5 pi) 1,52 m (5 pi)
Constante stadimétrique 1:100 1:100
Capacité (théodolite) Non Oui
Tête de niveau 3 vis 3 vis
Filet du trépied 15,9 mm x 279,4 mm 15,9 mm x 279,4 mm
(5/8 po) x 11 po (5/8 po) x 11 po
Poids approximatif
| Instrument | 1,4 kg (3 lb) 1,8 kg (4 lb) | |
| Instrument et mallette | 2,7 kg (6 lb) 3,2 kg (7 lb) | |
| Précision du cercle horizontal | ± 1' | ± 1' |
| Précision de l'échelle verticale | ± 1' | ± 1' |
ENTRETIEN
Les niveaux de chantier et théodolite sont généralement destinés aux secteurs de la construction, de l'agriculture, des mines et des forêts. Lorsque ces instruments sont bien entretenus et utilisés normalement sur le terrain, ils requièrent un minimum d'entretien préventif et de réglages.
Si l'instrument est endommagé ou utilisé de manière abusive, on doit l'apporter dans un centre de réparation d'instruments qualifié ou le retourner dans un centre DrWALT afin qu'il puisse être réparé.
- L'instrument doit toujours être rangé dans sa mallette après chaque utilisation afin de le protéger le mieux possible.
- Garder l'instrument propre et exempt de poussière et d'humidité. Après chaque utilisation, nettoyer à fond chaque partie de l'instrument avant de remettre ce dernier dans la mallette.
- Ne pas tenter de nettoyer, de graisser ou de réparer les pièces internes, ni d'enlever les lentilles. L'instrument ne comprend aucune pièce interne destinée à être entretenue par l'utilisateur.
- Après avoir travaillé dans un endroit poussièreux, enlever toute trace de poussière accumulée sur les lentilles au moyen d'un linge ou d'un tissu propre et doux; utiliser une petite brosse pour brosser les filets des vis de mise de niveau et des vis tangentes.
- Ne jamais laisser l'instrument sans surveillance lorsqu'on travaille près d'un équipement en mouvement.
- Éviter de trop serrer la vis de mise de niveau, la vis de la bride ou la vis de réglage.
- Toujours étendre les pattes du trépied afin d'assurer sa stabilité. Lorsqu'on l'installe sur une pente, s'assurer de placer deux des trois pattes sur la partie inférieure de la pente; sur la chaussée ou sur une surface dure, on doit empêcher les pattes de glisser en les enfonçant dans des trous ou en les bloquant.
- On recommande de faire vérifier périodiquement l'instrument par un technicien de service qualifié.
Accessoires
Les accessoires recommandés pour cet outil sont vendus séparément chez les dépositaires locaux ou dans les centres de service autorisés. Pour obtenir plus d'information sur les accessoires, communiquer avec : D≡WALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286, aux États-Unis.
A MISE EN GARDE : L'usage d'un accessoire non recommandé pourrait présenter un danger.
Réparations
Pour assurer la SÉCURITÉ et la FIABILITÉ de ce produit, toutes les opérations de réparation, d'entretien et de réglage doivent être effectuées dans un centre de service autorisé ou par du personnel qualifié; on ne doit utiliser que des pièces de rechange identiques.
Garantie Compléte
D=WALT garantit les outils industriels de service intensif contre tout défaut de matériel ou de fabrication pour une période d'un an à compter de la date d'achat; le produit défectueux sera réparé sans frais. Pour obtenir de plus amples renseignements sur les réparations couvertes par la présente garantie, composer le 1 800 433-9258. Cette garantie ne s'applique pas aux accessoires et ne vise pas les dommages causés par des réparations effectuées par un tiers. Cette garantie confère des droits légaux particuliers à l'acheteur, mais celui-ci pourrait aussi bénéficier d'autres droits variant d'un territoire à l'autre. En plus de la présente garantie, la
GARANTIE SANS RISQUE DE 30 JOURS EN CAS DE NON-SATISFACTION
s'applique également aux outils DEWALT.
Si l'acheteur n'est pas entièrement satisfait du rendement de l'outil industriel de service intensif DeWALT, celui-ci peut le retourner au vendeur participant dans les 30 jours pour obtenir un remboursement intégral. Retoumer l'outil au complet en payant le transport à l'avance; une preuve d'achat peut être requise.
REMPLACEMENT GRATUIT DE L'ÉTIQUETTE D'AVERTISSEMENT : En cas de perte ou d'endommagement des étiquettes d'avertissement, composer le 1 800 433-9258 afin d'en obtenir de nouvelles sans frais.
