KÄYTTÖOHJE DE7025 DEWALT

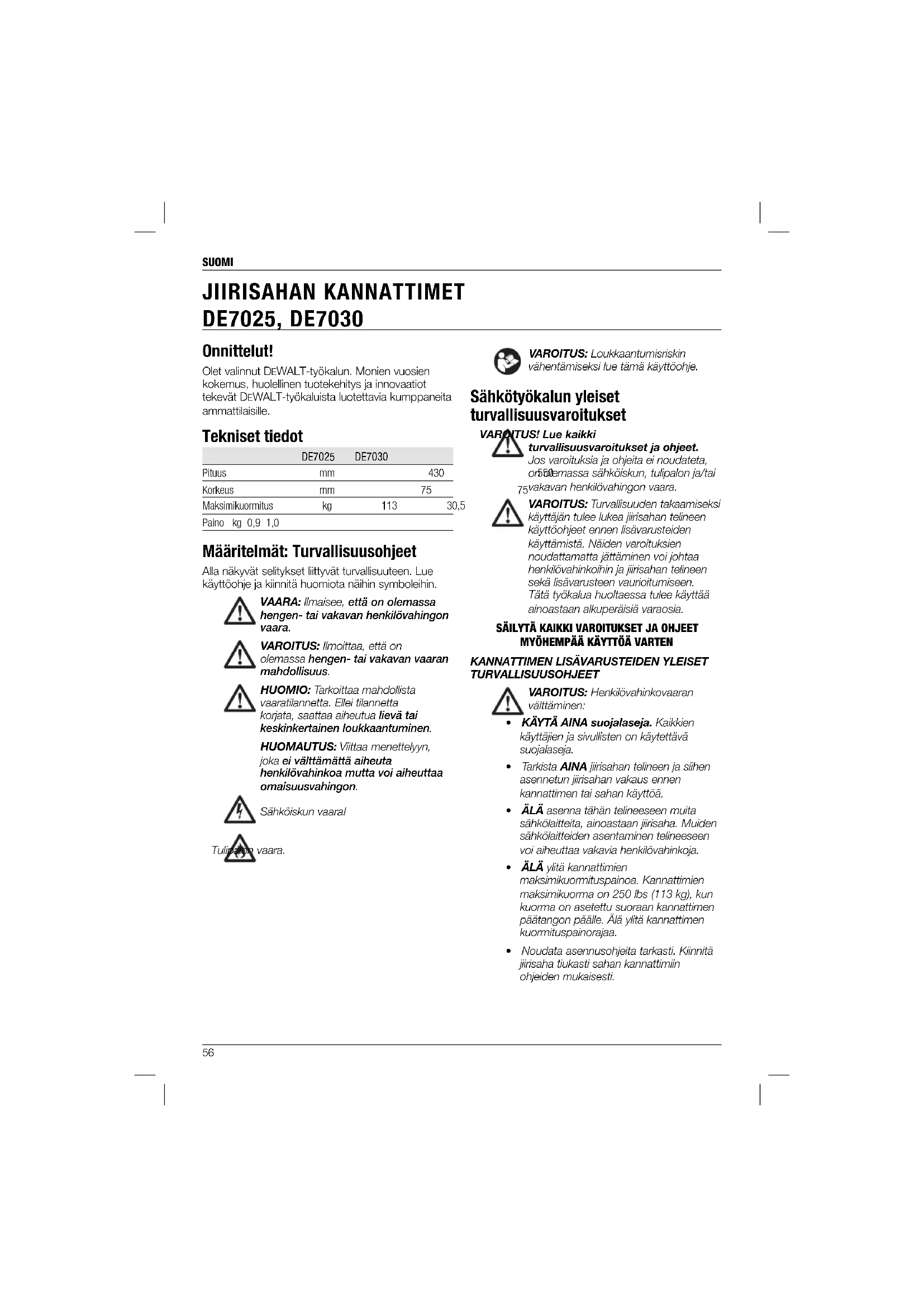

JIIRISAHAN KANNATTIMET DE7025, DE7030 Onnittelut! Olet valinnut DEWALT-työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT-työkaluista luotettavia kumppaneita ammattilaisille. Tekniset tiedot DE7025 DE7030 Pituus mm 430 550 Korkeus mm 75 75 Maksimikuormitus kg 113 30,5 Paino kg 0,9 1,0 Määritelmät: Turvallisuusohjeet Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin. VAARA: Ilmaisee, että on olemassa hengen- tai vakavan henkilövahingon vaara. VAROITUS: Ilmoittaa, että on olemassa hengen- tai vakavan vaaran mahdollisuus. HUOMIO: Tarkoittaa mahdollista vaaratilannetta. Ellei tilannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen. HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon. Sähköiskun vaara! Tulipalon vaara. VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämä käyttöohje. Sähkötyökalun yleiset turvallisuusvaroitukset VAROITUS! Lue kaikki turvallisuusvaroitukset ja ohjeet. Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara. VAROITUS: Turvallisuuden takaamiseksi käyttäjän tulee lukea jiirisahan telineen käyttöohjeet ennen lisävarusteiden käyttämistä. Näiden varoituksien noudattamatta jättäminen voi johtaa henkilövahinkoihin ja jiirisahan telineen sekä lisävarusteen vaurioitumiseen. Tätä työkalua huoltaessa tulee käyttää ainoastaan alkuperäisiä varaosia.

TURVALLISUUSOHJEET VAROITUS: Henkilövahinkovaaran välttäminen:

• KÄYTÄ AINA suojalaseja. Kaikkien käyttäjien ja sivullisten on käytettävä suojalaseja.

• Tarkista AINA jiirisahan telineen ja siihen asennetun jiirisahan vakaus ennen kannattimen tai sahan käyttöä.

• ÄLÄ asenna tähän telineeseen muita sähkölaitteita, ainoastaan jiirisaha. Muiden sähkölaitteiden asentaminen telineeseen voi aiheuttaa vakavia henkilövahinkoja.

• ÄLÄ ylitä kannattimien maksimikuormituspainoa. Kannattimien maksimikuorma on 250 lbs (113 kg), kun kuorma on asetettu suoraan kannattimen päätangon päälle. Älä ylitä kannattimen kuormituspainorajaa.

• Noudata asennusohjeita tarkasti. Kiinnitä jiirisaha tiukasti sahan kannattimiin ohjeiden mukaisesti.SUOMI

• ÄLÄ muuta tai käytä telinettä muihin kuin sen suunniteltuun käyttötarkoitukseen.

• ÄLÄ käytä telinettä epätasaisilla alustoilla. Teline on tarkoitettu käytettäväksi tasaisella ja vakaalla alustalla, joka ei ole liukas. Vaarat Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat: – Terävien reunojen ja puristuksen aiheuttama henkilövahinkovaara. Työkalun merkinnät Seuraavat kuvakkeet näkyvät työkalussa: Lue käyttöohjeet ennen käyttämistä. Käytä suojalaseja. Pakkauksen sisältö Pakkauksen sisältö: 2 Jiirisahan kannatinta 1 Käyttöohje 1 Poikkileikkauspiirros

• Tarkista, onko työkalussa, osissa tai tarvikkeissa kuljetusvaurioita.

• Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä. Kuvaus (kuva [fi g.] 1) VAROITUS: Älä tee työkaluun tai sen osiin mitään muutoksia. Tällöin voi aiheutua omaisuus- tai henkilövahinkoja. a. Kannattimet b. Vapautusvivut c. Paikoillaan pysyvät jalat

Kannattimet on suunniteltu DEWALT-jiirisahan monipuolisempaa käyttöä varten. ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja. Nämä kannattimet ovat ammattikäyttöön tarkoitettuja sähkötoimisia työkaluja. ÄLÄ ANNA lasten koskea tähän työkaluun. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

KOKOAMINEN JA SÄÄTÄMINEN

VAROITUS: Noudata aina turvaohjeita ja määräyksiä. DE7025 DEWALT-jiirisahan asennusohjeet (kuvat 2, 3) VAROITUS: Henkilövahinkovaaran välttämiseksi laite tulee kytkeä pois päältä ja se tulee irrottaa verkkovirrasta ennen jiirisahan asentamista jiirisahan telineeseen. Tahaton käynnistyminen aiheuttaa vahingon. VAROITUS: Vakausvaara. Käytä Yleistä jiirisahan asennustapaa asentaessasi muun kuin DEWalt -yhtiön valmistaman jiirisahan tähän jiirisahan telineeseen. VAROITUS: Henkilövahinkovaaran välttämiseksi tulee varmistaa, että jiirisaha on kiinnitetty hyvin telineeseen. VAROITUS: Turvallisuuden takaamiseksi käyttäjän tulee lukea ja ymmärtää jiirisahan käyttöohjeet ennen laitteen käyttämistä. Näiden varoituksien noudattamatta jättäminen voi johtaa henkilövahinkoihin ja jiirisahan sekä lisävarusteen vakavaan vaurioitumiseen.

1. Aseta saha käyttöasentoon niin, että terä

osoittaa sinuun itseesi päin. Kohdista kannattimessa oleva merkki etuosaan.

2. Aseta jiirisahan toisen sivun alapuolella oleva

välikappale niin, että sahan jalat ovat työtason yläpuolella.

3. Pidä kannatinta (a) sahan alapuolella ja vie

kohokantaruuvi (tarvikepussi) ylös kannattimen ja sahan jalan läpi. HUOMAA: Katso DE7025-Laitteiston valintataulukosta DEWALT-jiirisahojen oikeaoppiset asennusohjeet. Noudata ohjeita tarkasti, muutoin jiirisahan tason kierto voi estyä.SUOMI

Vasen puoli Oikea puoli DW703 1 1 DW705 1 1 DW706 1 1 DW708 1 2 DW712 1 2 DW713 1 1 DW715 1 1 DW716 1 1 DW717 2 1 DW718 3 2 DW700 4 4 DW701 Tyyppi 1 4 4 DW701 Tyyppi 2 1 1 DW707 Tyyppi 1 4 4 DW707 Tyyppi 2 1 1 DW711 Tyyppi 1 4 4 DW711 Tyyppi 2 1 1 DW771 1 1 DW777 1 1 1 = Pitkä ruuvi, pää alaosassa 2 = Lyhyt ruuvi, pää alaosassa 3 = Pitkä ruuvi, pää yläosassa 4 = Muovialusta ja pieni ruuvi, pää alaosassa

4. Kun kohokantaruuvi (tarvikepussi) asennetaan

DE7025 -laitteiston valintataulukon mukaan, asenna litteä aluslaatta, ja lukitse aluslaatta ja mutteri ruuviin. Kiristä pultit kireiksi käsin.

5. Toista toimenpide kannattimen toiseen päähän.

6. Siirrä välikappale sahan toiselle puolelle

pitääksesi toisen sahan pään ylhäällä ja päästäksesi sahan pohjaan.

7. Vie kohokantaruuvit toisen kannattimen ja sahan

pohjan läpi kuten aikaisemmin. Varmista, että molemmat kannattimet ovat samansuuntaisesti toisiinsa nähden.

8. Aseta saha telineeseen tarttumalla sahaan

ja nostamalla se kannattimelle käyttäen vapautusvipuja. Vivut eivät lukitse sahaa paikoilleen sivuttaissuunnassa, mutta niiden avulla saha voidaan asentaa tankoon.

9. Vie tanko sahan/kannattimen lähelle

kallistamalla sitä kevyesti itseesi päin. Kiinnitä kannattimen kovera etukieleke tangon pyöreään reunaan. Yhden kannattimen tulee kiinnittyä sijoituspidikkeeseen (d), jotta saha ei liikkuisi sivuttaissuunnassa käytön aikana.

10. Kun tangon etureuna ja lukittuva sijoituspidike

ovat kiinnittyneet, hieman alaspäin menevä tappi mahdollistaa vapautusvipujen kiinnittymisen tiukasti tangon takaosaan. Tarkista sahan hyvä kiinnittyminen heiluttamalla sitä kevyesti kannattimilla.

11. Säädä sahan asento vaaditulla tavalla niin, että

terä on kohtisuorassa tankoon nähden, kun jiirisahan kulma-aste on 0.

12. Kiristä tiukasti neljä mutteria, jotka pitävät sahan

paikoillaan kannattimissa. VAROITUS: Turvallisuuden takaamiseksi käyttäjän tulee lukea ja ymmärtää jiirisahan käyttöohjeet ennen laitteen käyttämistä. Näiden varoituksien noudattamatta jättäminen voi johtaa henkilövahinkoihin ja jiirisahan sekä lisävarusteen vakavaan vaurioitumiseen. DE7025 Yleiset jiirisahan asennusohjeet (kuvat 1, 3–5) VAROITUS: Henkilövahinkovaaran välttämiseksi laite tulee kytkeä pois päältä ja se tulee irrottaa verkkovirrasta ennen jiirisahan asentamista jiirisahan telineeseen. Tahaton käynnistyminen aiheuttaa vahingon. VAROITUS: Vakausvaara. Käytä seuraavissa osioissa kuvattua vaneria käyttävää asennustapaa asentaessasi muun kuin DEWalt -yhtiön valmistaman jiirisahan tähän jiirisahan telineeseen. VAROITUS: Henkilövahinkovaaran välttämiseksi tulee varmistaa, että jiirisaha on kiinnitetty hyvin telineeseen.SUOMI

VAROITUS: Turvallisuuden takaamiseksi käyttäjän tulee lukea ja ymmärtää jiirisahan käyttöohjeet ennen laitteen käyttämistä. Näiden varoituksien noudattamatta jättäminen voi johtaa henkilövahinkoihin ja jiirisahan sekä lisävarusteen vakavaan vaurioitumiseen. HUOMAA: Jos sinulla ei ole D EWALT-jiirisahaa, asenna jiirisaha käyttäen 19mm:n vaneria. Vanerin on oltava vähintään 101,6mm leveämpi kuin jiirisahan pohjan levein kohta. Vanerin tulee olla vähintään yhtä syvä kuin jiirisahan pohjan minimisyvyys tai vähintään 406,4mm, jos jiirisahan pohja on sitä pienempi. Varmista, että vaneri on neliskulmainen.

1. Kun vanerin koko on määritetty, poraa 9,5mm:n

reiät 25,5mm:n päähän vanerin etukulmista, 355mm:n päähän toisistaan ja 25,5mm:n päähän reunoista.

2. Aseta DE7025-kannattimet telineeseen:

a. Tartu vapautusvipuihin (b) ja purista niitä. b. Kiinnitä kannattimen kovera etukieleke tangon pyöreään etureunaan. Yhden kannattimen tulee kiinnittyä sijoituspidikkeeseen (d), jotta saha ei liikkuisi sivuttaissuunnassa käytön aikana.

3. Kun tangon etureuna ja sijoituspidike ovat

kiinnittyneet, hieman alaspäin menevä tappi mahdollistaa vapautusvipujen kiinnittymisen tiukasti tangon takaosaan. Suorita samat toimenpiteet toiseen kannattimeen, valitse oikea kohta vanerin koon mukaan.

4. Aseta vaneri kannattimille ja kohdista porausreiät

kannattimissa oleviin syvennyksiin. Katso DE7025 -laitteiston valintataulukko ja käytä joko toimenpidettä 1 tai 2 vanerin kiinnittämiseksi kannattimiin.

5. Kiristä järjestelmän osat 13mm:n ruuviavaimella.

6. Jiirisaha tulee asentaa vaneriin käyttäen jiirisahan

pohjassa olevia reikiä. Laitteiston koko määrittyy jiirisahan pohjan reikien mukaan. Laitteiston tulee olla 31,8mm pitempi kuin jiirisahan pohjan maksimikorkeus jokaisessa asennuskohteessa. a. Siirrä asennusreiät jiirisahan pohjasta vaneriin. b. Poraa reiät valitun laitteiston koon mukaan. HUOMAA: Laitteisto tulee hankkia jiirisahan asentamiseksi vaneriin. Kaikkien uusien laitteistojen tulee kuulua vähintään luokkaan 5 tai 8,8. c. Kiinnitä jiirisaha vaneriin kuten kuvassa 5. Sahan pohja (e), 19 mm:n vaneri (i), litteä aluslaatta (f), lukituksen aluslaatta (h) ja mutteri (g). HUOMAA: Varmista, että vanerin (i) ja lukituksen välilevyn (h) välissä käytetään litteää aluslaattaa (f). d. Kiristä kaikki järjestelmän osat. Sahan poistaminen Kun jiirisaha on asennettu kannattimiin, se voidaan poistaa tarttumalla vapautusvipuihin, vetämällä sitä hiukan ylöspäin tangon asettamiseksi syrjään ja se voidaan asettaa kumisien jalkojen päälle kuljetusta tai puhdistusta varten. KUNNOSSAPITO DEWALT-työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan. Puhdistaminen VAROITUS: Älä koskaan puhdista muita kuin metallipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaa nesteeseen. Lisävarusteet VAROITUS: Muita kuin DEWALT- lisävarusteita ei ole testattu tämän työkalun kanssa, joten niiden käyttäminen voi olla vaarallista. Käytä tämän laitteen kanssa vain

EWALTin suosittelemia varusteita vahingoittumisvaaran vähentämiseksi. Saat lisätietoja jälleenmyyjältäsi. YHTEENSOPIVAT TUOTTEET DE7023 Raskaaseen käyttöön tarkoitettu jiirisahan teline DE7033 Pienikoinen jiirisahan teline DE7035 Raskaaseen käyttöön tarkoitettu työtelineSUOMI

Ympäristön suojeleminen Toimita tämä laite kierrätykseen. Tätä tuotetta ei saa hävittää kotitalousjätteen mukana. Jos D EWALT-tuote on tullut elinkaarensa päähän tai jos et enää tarvitse sitä, älä hävitä sitä kotitalousjätteenä. Toimita se kierrätykseen. Kierrätykseen toimitetut käytetyt tuotteet ja pakkaus voidaan käyttää uudelleen. Tämä suojelee ympäristöä ja vähentää raaka-aineiden tarvetta. Paikallisissa määräyksissä voidaan edellyttää, että sähkölaitteet on toimitettava kierrätysasemalle tai jälleenmyyjälle, jolta ostit uuden tuotteen. DEWALT kierrättää DEWALT-tuotteet, kun ne ovat tulleet elinkaarensa päähän. Voit käyttää tätä palvelua palauttamalla tuotteen valtuutettuun huoltokorjaamoon. Se toimitetaan sieltä meille. Saat lähimmän valtuutetun DEWALT-huoltokorjaamon tiedot ottamalla yhteyden lähimpään DEWALT- toimipisteeseen. Yhteystiedot ovat tässä käyttöohjeessa. Luettelo valtuutetuista DEWALT- huoltokorjaamoista ja myynnin jälkeisestä palvelusta on Internet-sivustossa www.2helpU.com. TAKUU DEWALT luottaa tuotteidensa laatuun ja antaa erinomaisen takuun tämän tuotteen ammattikäyttäjille. Tämä takuu laajentaa käyttäjän oikeuksia heikentämättä ammattikäyttäjän sopimuspohjaisia oikeuksia eikä yksityisen muun kuin ammattikäyttäjän lainsäädäntöön perustuvia oikeuksia. Tämä takuu on voimassa kaikissa EU- ja ETA-maissa.

• 30 PÄIVÄN TYYTYVÄISYYSTAKUU ILMAN RISKEJÄ • Jos et ole täysin tyytyväinen D EWALT- työkalun toimintaan, palauta se ostopaikkaan 30 päivän kuluessa kaikkine osineen. Saat rahat takaisin. Tuote saa olla kulunut vain kohtalaisesti, ja ostotodistus on esitettävä.

• VUODEN HUOLTOSOPIMUS MAKSUTTA • Jos DEWALT-työkalusi tarvitsee huoltoa 12 kuukauden kuluessa ostosta, olet oikeutettu yhteen maksuttomaan huoltoon. Huollon suorittaa maksutta valtuutettu DEWALT- korjaamo. Ostotodistus on esitettävä. Takuu kattaa myös työn. Takuu ei kata tarvikkeita eikä varaosia, ellei niissä ole vikaa.

• YHDEN VUODEN TÄYSI TAKUU • Jos DEWALT-tuotteeseesi tulee vika 12 kuukauden aikana ostopäivästä materiaali tai valmistustyövirheen vuoksi, DEWALT vaihtaa kaikki vialliset osat maksutta tai harkintansa mukaan vaihtaa laitteen maksutta edellyttäen, että:

• laitetta ei ole väärinkäytetty,

• laite on kulunut vain normaalisti,

• valtuuttamattomat henkilöt eivät ole yrittäneet korjata laitetta,

• ostotodistus esitetään,

• laite palautetaan kaikkine alkuperäisine osineen. Voit pyytää takuuhuoltoa ottamalla yhteyden laitteen jälleenmyyjään tai lähimpään valtuutettuun DEWALT huoltokorjaamoon. Saat yhteystiedot DEWALT -kuvastosta tai ottamalla yhteyden tässä käyttöohjeessa näkyvään DEWALTin toimipaikkaan. Luettelo valtuutetuista DEWALT-huoltokorjaamoista ja myynnin jälkeisestä palvelusta on Internet-sivustossa: www.2helpU.com.SVENSKA
