MANUAL DE UTILIZADOR DE7025 DEWALT

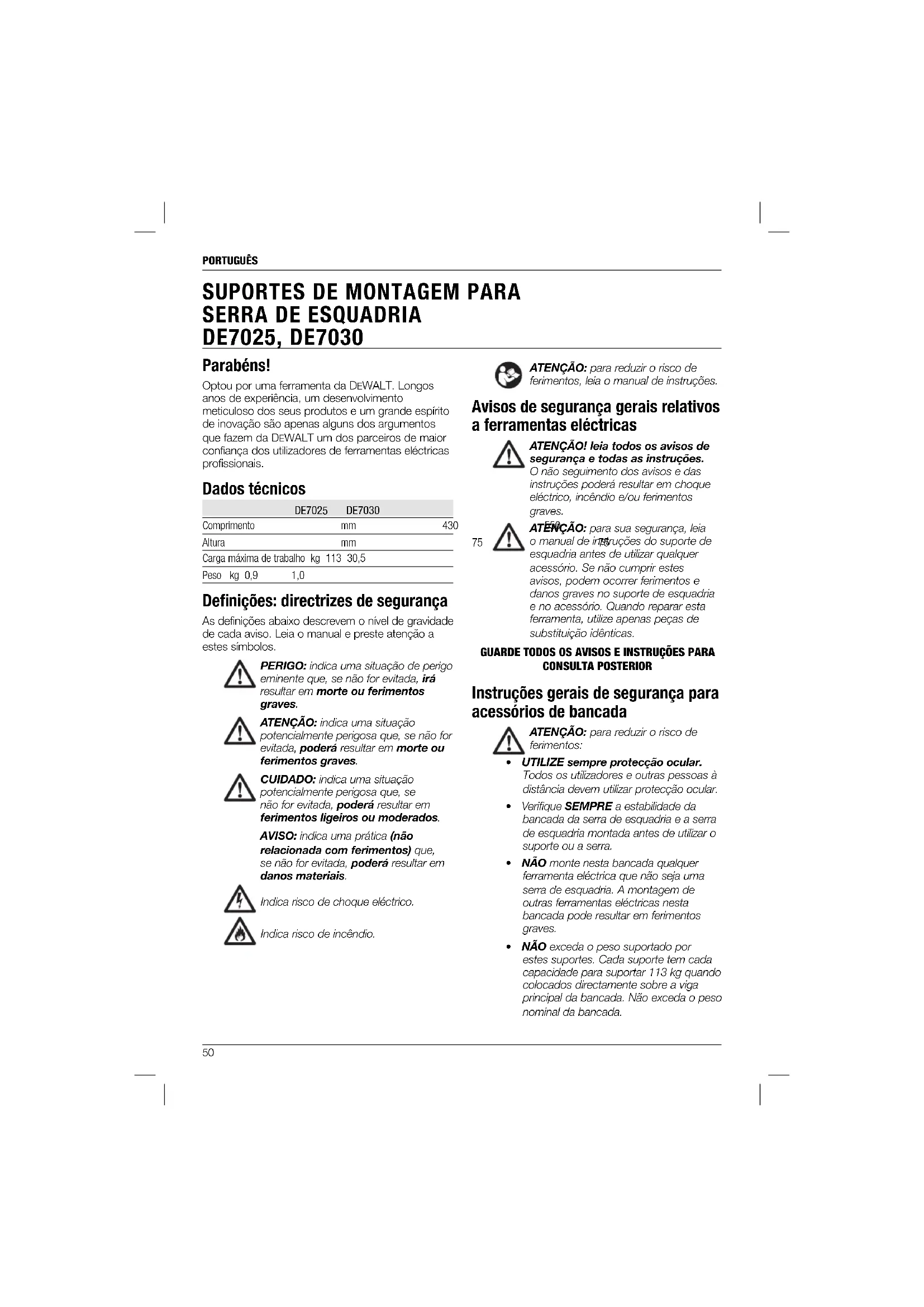

DE7025, DE7030 Parabéns! Optou por uma ferramenta da DEWALT. Longos anos de experiência, um desenvolvimento meticuloso dos seus produtos e um grande espírito de inovação são apenas alguns dos argumentos que fazem da DEWALT um dos parceiros de maior confiança dos utilizadores de ferramentas eléctricas profissionais. Dados técnicos DE7025 DE7030 Comprimento mm 430 550 Altura mm 75 75 Carga máxima de trabalho kg 113 30,5 Peso kg 0,9 1,0 Defi nições: directrizes de segurança As definições abaixo descrevem o nível de gravidade de cada aviso. Leia o manual e preste atenção a estes símbolos. PERIGO: indica uma situação de perigo eminente que, se não for evitada, irá resultar em morte ou ferimentos graves. ATENÇÃO: indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em morte ou ferimentos graves. CUIDADO: indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em ferimentos ligeiros ou moderados. AVISO: indica uma prática (não relacionada com ferimentos) que, se não for evitada, poderá resultar em danos materiais. Indica risco de choque eléctrico. Indica risco de incêndio. ATENÇÃO: para reduzir o risco de ferimentos, leia o manual de instruções. Avisos de segurança gerais relativos a ferramentas eléctricas ATENÇÃO! leia todos os avisos de segurança e todas as instruções. O não seguimento dos avisos e das instruções poderá resultar em choque eléctrico, incêndio e/ou ferimentos graves. ATENÇÃO: para sua segurança, leia o manual de instruções do suporte de esquadria antes de utilizar qualquer acessório. Se não cumprir estes avisos, podem ocorrer ferimentos e danos graves no suporte de esquadria e no acessório. Quando reparar esta ferramenta, utilize apenas peças de substituição idênticas. GUARDE TODOS OS AVISOS E INSTRUÇÕES PARA CONSULTA POSTERIOR Instruções gerais de segurança para acessórios de bancada ATENÇÃO: para reduzir o risco de ferimentos:

• UTILIZE sempre protecção ocular. Todos os utilizadores e outras pessoas à distância devem utilizar protecção ocular.

• Verifique SEMPRE a estabilidade da bancada da serra de esquadria e a serra de esquadria montada antes de utilizar o suporte ou a serra.

• NÃO monte nesta bancada qualquer ferramenta eléctrica que não seja uma serra de esquadria. A montagem de outras ferramentas eléctricas nesta bancada pode resultar em ferimentos graves.

• NÃO exceda o peso suportado por estes suportes. Cada suporte tem cada capacidade para suportar 113 kg quando colocados directamente sobre a viga principal da bancada. Não exceda o peso nominal da bancada.PORTUGUÊS

• Siga as instruções de montagem com cuidado. Aperte com segurança a serra de esquadria nos suportes de montagem da serra, tal como indicado.

• NÃO modifique nem utilize a bancada para operações para as quais não tenha sido concebida.

• NÃO utilize a bancada em superfícies irregulares. A bancada foi concebida para ser utilizada num superfície plana, estável e antiderrapante. Riscos residuais Apesar da aplicação dos regulamentos de segurança relevantes e da implementação de dispositivos de segurança, alguns riscos residuais não podem ser evitados. Estes riscos são os seguintes: – Risco de ferimentos causados por arestas afiadas e entalamento. Símbolos na ferramenta A ferramenta apresenta os seguintes símbolos: Leia o manual de instruções antes de utilizar este equipamento. Use uma protecção ocular. Conteúdo da embalagem A embalagem contém: 2 Suportes de montagem da serra de esquadria 1 Manual de instruções 1 Esquema ampliado dos componentes

• Verifique se a ferramenta, as peças ou os acessórios foram danificados durante o transporte.

• Leve o tempo necessário para ler atentamente e compreender todas as instruções neste manual antes de utilizar o equipamento. Descrição (fi g. 1) ATENÇÃO: nunca modifique a ferramenta eléctrica nem qualquer um dos seus componentes. Tal poderia resultar em danos ou ferimentos. a. Suportes de montagem b. Alavancas de libertação c. Pés anti-danos

Os seus suportes de montagem foram concebidos para aumentar a versatilidade da sua serra de esquadria D EWALT. NÃO utilize a ferramenta em ambientes húmidos ou na presença de gases ou líquidos inflamáveis. Estes suportes de montagem são ferramentas eléctricas profissionais. NÃO permita que crianças entrem em contacto com as mesmas. É necessária supervisão quando estas ferramentas forem manuseadas por utilizadores inexperientes.

ATENÇÃO: cumpra sempre as instruções de segurança e os regulamentos aplicáveis. Método de montagem da serra de esquadria DE7025 D EWALT (fi g. 2, 3) ATENÇÃO: para reduzir o risco de ferimentos, desligue a unidade e retire a ficha da fonte de alimentação antes de montar a serra de esquadria na respectiva bancada. Um arranque acidental pode causar lesões. ATENÇÃO: perigo de falta de estabilidade. Deve utilizar o Método de montagem da serra de esquadria universal quando montar uma serra de esquadria que não seja da DEWalt nesta bancada de serra de esquadria. ATENÇÃO: para reduzir o risco de ferimentos, certifique-se de que a serra de esquadria está totalmente fixada na bancada. ATENÇÃO: para sua segurança, leia e compreenda o manual de instruções da serra de esquadria antes de utilizar qualquer acessório. Se não cumprir estes avisos, podem ocorrer ferimentos e danos graves na serra de esquadria e no acessório.

1. Coloque a serra na posição de funcionamento

com a lâmina virada para si. Alinhe com a etiqueta no suporte de montagem de modo a mostrar a parte da frente.

2. Coloque um espaçador debaixo de um lado

da serra de esquadria para fixar os pés de montagem da serra acima da superfície de trabalho.PORTUGUÊS

3. Segure um suporte de montagem (a) debaixo

da serra e insira um parafuso de pressão (saco de ferramentas) até ao suporte e pé da serra. NOTA: consulte Gráfico de selecção de equipamento DE7025 para saber quais os procedimentos de montagem de equipamento adequados para serras de esquadria da D EWALT. Siga todas as instruções correctamente, caso contrário a rotação da mesa da serra de esquadria pode ficar impedida. GRÁFICO DE SELECÇÃO DE EQUIPAMENTO DE7025 Lado esquerdo Lado direito DW703 1 1 DW705 1 1 DW706 1 1 DW708 1 2 DW712 1 2 DW713 1 1 DW715 1 1 DW716 1 1 DW717 2 1 DW718 3 2 DW700 4 4 DW701 Tipo 1 4 4 DW701 Tipo 2 1 1 DW707 Tipo 1 4 4 DW707 Tipo 2 1 1 DW711 Tipo 1 4 4 DW711 Tipo 2 1 1 DW771 1 1 DW777 1 1 1 = Parafuso comprido, parte inferior virada para cima 2 = Parafuso curto, parte inferior virada para cima 3 = Parafuso comprido, parte inferior virada para cima 4 = Almofada de plástico e parafuso pequeno, parte inferior virada para cima

4. Depois do parafuso de pressão (saco de

ferramentas) ser instalado de acordo com o Gráfico de selecção de equipamento DE7025, monte uma anilha achatada; arruela de pressão e a porca no parafuso. Aperte os parafusos com a distância dos dedos.

5. Repita o procedimento na outra extremidade

6. Desloque o espaçador para o outro lado da

serra para manter a outra extremidade da serra para cima para aceder à base da serra.

7. Insira os parafusos de pressão através do outro

suporte e a base da serra, tal como indicado anteriormente. Certifique-se de que ambos os suportes estão paralelos.

8. Para colocar a serra na bancada, agarre e

levante a serra pelo suporte de montagem pelas alavancas de libertação. Estes alavancas não bloqueiam a serra lateralmente no devido mas servem para montar a serra à viga.

9. Aproxime a viga com o conjunto da serra/

suporte, rodando-o ligeiramente para o seu corpo. Encaixe a extremidade frontal côncava do suporte de montagem com a extremidade arredonda da viga. Um dos suportes deve ter montado o clipe de localização (d) para impedir o movimento lateral da serra durante a utilização.

10. Quando a extremidade frontal da viga e o

clipe de localização de bloqueio estiverem encaixados, um eixo fixo ligeiramente para baixo permite um encaixe fixo das alavancas de libertação na parte traseira da viga. Oscile a serra com cuidado nos suportes para verificar se está devidamente bloqueado.

11. Ajuste a posição da serra conforme necessário

de modo a que a lâmina fique perpendicular à viga quando estiver numa posição de esquadria de 0 graus.

12. Aperte as quatro porcas, fixando a serra nos

suportes com firmeza. ATENÇÃO: para sua segurança, leia e compreenda o manual de instruções da serra de esquadria antes de utilizar qualquer acessório. Se não cumprir estes avisos, podem ocorrer ferimentos e danos graves na serra de esquadria e no acessório.PORTUGUÊS

DE7025 Método de montagem da serra de esquadria universal (fi g. 1, 3–5) ATENÇÃO: para reduzir o risco de ferimentos, desligue a unidade e retire a ficha da fonte de alimentação antes de montar a serra de esquadria na respectiva bancada. Um arranque acidental pode causar lesões. ATENÇÃO: perigo de falta de estabilidade. Deve utilizar o método de montagem de contraplacado descrito nas seguintes instruções se montar uma serra de esquadria não fabricada pela DEWalta esta bancada de serra de esquadria. ATENÇÃO: para reduzir o risco de ferimentos, certifique-se de que a serra de esquadria está totalmente fixada na bancada. ATENÇÃO: para sua segurança, leia e compreenda o manual de instruções da serra de esquadria antes de utilizar qualquer acessório. Se não cumprir estes avisos, podem ocorrer ferimentos e danos graves na serra de esquadria e no acessório. NOTA: se não tiver uma serra de esquadria da DEWALT, deve ser utilizar um pedaço de contraplacado de 19mm para montar a serra de esquadria. A placa de contraplacado deve ter um mínimo de 101,6mm mais largo do que a largura máxima da base da serra de esquadria. O pedaço de contraplacado deve ter, pelo menos, a mesma profundidade mais pequena da base da serra de esquadria ou um mínimo de 406,4mm, caso a base da serra de esquadria seja mais pequena. Certifique-se de que o pedaço de esquadria é quadrado.

1. Depois de determinar o tamanho do pedaço

de contraplacado, faça furos de 9,5 mma uma distância de 25,5mm dos cantos frontais do contraplacado, a uma distância de 355mm e de 25,5mm dos lados.

2. Coloque os suportes de montagem do modelo

DE7025 na base: a. Agarre e aperte as alavancas de libertação(b). b. Encaixe a extremidade frontal côncava do suporte de montagem com a extremidade frontal arredonda da viga. Um dos suportes de montagem deve encaixar no clipe de localização (d) para impedir o movimento lateral da serra durante a utilização.

3. Quando a extremidade frontal da viga e o clipe

de localização estiverem encaixados, um eixo fixo ligeiramente para baixo permite um encaixe fixo das alavancas de libertação na parte traseira da viga. Siga o mesmo procedimento com o segundo parafuso de montagem na posição adequada na viga, no que respeita ao tamanho do pedaço de contraplacado.

4. Coloque o pedaço de contraplacado nos

suportes de montagem e alinhe os furos perfurados com as ranhuras nos suportes de montagem. Consulte o Gráfico de selecção do equipamento DE7025 e utilize o Método 1 ou 2 para fixar o pedaço de contraplacado nos suportes de montagem.

6. A serra de esquadria deve ser montada no

pedaço de contraplacado utilizando os furos na base da serra de esquadria. O tamanho do equipamento será determinado pelos furos na base da serra de esquadria. O material deve ser 31,8mm mais comprido do que a altura máxima da base da serra de esquadria em cada local de montagem. a. Mude o local dos furos de montagem da base da serra de esquadria para o pedaço de contraplacado. b. Faça os furos de acordo como tamanho do material escolhido. NOTA: o material deve ser adquirido para montar a serra de esquadria no pedaço de contraplacado. Todo o material adquirido deve ter um mínimo de Classe 5 ou 8,8. c. Fixe a serra de esquadria no pedaço de contraplacado, tal como indicado na Figura 5. Base da serra (e), pedaço de contraplacado de 19 mm (i), anilha achatada(f), anilha de bloqueio (h) e porca (g). NOTA: certifique-se de que utilize uma anilha achatada (f) entre o pedaço de contraplacado (i) e a anilha de bloqueio (h). d. Aperte todo o material. Remoção da serra Depois de fixar a serra de esquadria nos suportes, pode removê-lo agarrando as alavancas de libertação, puxando-as para cima ligeiramente para libertar a viga e pode ser regulada para baixo no pé de borracha para transporte ou limpeza.PORTUGUÊS

MANUTENÇÃO A sua ferramenta eléctrica da DEWALT foi concebida para funcionar durante um longo período de tempo com uma manutenção mínima. Uma utilização continuamente satisfatória depende de uma manutenção apropriada da ferramenta e de uma limpeza regular. Limpeza ATENÇÃO: nunca utilize dissolventes ou outros químicos abrasivos para limpar as peças não metálicas da ferramenta. Estes químicos poderão enfraquecer os materiais utilizados nestas peças. Utilize um pano humedecido apenas com água e sabão suave. Nunca deixe entrar qualquer líquido para dentro da ferramenta. Da mesma forma, nunca mergulhe qualquer peça da ferramenta num líquido. Acessórios opcionais ATENÇÃO: uma vez que apenas foram testados com este produto os acessórios disponibilizados pela DEWALT, a utilização de outros acessórios com esta ferramenta poderá ser perigosa. Para reduzir o risco de ferimentos, apenas deverão ser utilizados acessórios recomendados pela DEWALT com este produto. Consulte o seu revendedor para obter mais informações sobre os acessórios apropriados.

PRODUTOS COMPATÍVEIS

DE7023 Bancada de serra de esquadria de uso industrial DE7033 Bancada de serra de esquadria compacta DE7035 Bancada de trabalho de uso industrial Proteger o meio ambiente Recolha de lixo selectiva - este produto não deve ser eliminado juntamente com o lixo doméstico normal. Se, um dia, o seu produto da DEWALT tiver de ser substituído ou já não tiver utilidade, não se desfaça do mesmo juntamente com o lixo doméstico. Disponibilize este produto para recolha selectiva. A recolha selectiva de embalagens e produtos usados permite que os materiais sejam reciclados e utilizados novamente. A reutilização de materiais reciclados ajuda a prevenir a poluição ambiental e reduz a procura de matérias- primas. Os regulamentos locais podem especificar a recolha selectiva de produtos eléctricos na sua residência, em centros municipais de resíduos ou através do revendedor que lhe fornecer um novo produto. A D EWALT disponibiliza um serviço de recolha e reciclagem dos respectivos produtos quando estes tiverem atingido o fim da sua vida útil. Para tirar partido deste serviço, entregue o seu produto em qualquer agente de reparação autorizado, o qual procederá à respectiva recolha em nome da DEWALT. Poderá verificar a localização do agente de reparação autorizado mais perto de si contactando o representante local da DEWALT através da morada indicada neste manual. Em alternativa, poderá encontrar na internet (em www.2helpU.com) uma lista dos agentes de reparação autorizados da DEWALT, bem como os dados de contacto completos do nosso serviço pós-venda.PORTUGUÊS

GARANTIA A DEWALT confia na qualidade dos seus produtos e, como tal, oferece uma garantia excepcional aos utilizadores profissionais deste equipamento. Esta declaração de garantia complementa os seus direitos contratuais enquanto utilizador profissional ou os seus direitos legais enquanto utilizador privado não profissional, não os prejudicando, seja de que forma for. A garantia é válida nos Estados-membros da União Europeia e nos países-membros da Zona Europeia de Comércio Livre.

• GARANTIA DE SATISFAÇÃO DE 30 DIAS • Se não estiver completamente satisfeito com o desempenho da sua ferramenta da

EWALT, basta devolvê-la ao revendedor no prazo de 30 dias, juntamente com a respectiva embalagem e todos os componentes originais, para obter um reembolso total ou trocá-la por outra ferramenta. O produto apenas poderá ter sido sujeito a um desgaste normal, sendo necessário apresentar uma prova de compra.

Se necessitar de manutenção ou assistência para a sua ferramenta DEWALT, num período de 12 meses após a respectiva data de compra, terá direito a um visita de assistência gratuita. Esta visita será efectuada gratuitamente num agente de reparação autorizado da DEWALT. Será necessário apresentar uma prova de compra. Inclui mão-de-obra. O serviço inclui a mãode- obra, mas exclui quaisquer acessórios e peças sobresselentes, a não ser que estes se tenham avariado ao abrigo da garantia.

• GARANTIA TOTAL DE UM ANO • Se o seu produto da DEWALT apresentar um funcionamento anómalo resultante de materiais ou mão-de-obra defeituosos num período de 12 meses após a respectiva data de compra, a DEWALT garante a substituição gratuita de todas as peças defeituosas ou, de acordo com o nosso critério, a substituição gratuita da unidade, desde que:

• O produto não tenha sido utilizado incorrectamente ou de forma abusiva;

• O produto apenas tenha sido sujeito a um desgaste normal;

• Não tenham sido realizadas reparações por pessoas não autorizadas;

• Seja apresentada uma prova de compra;

• O produto seja devolvido juntamente com a respectiva embalagem e todos os componentes originais. Se quiser apresentar uma reclamação, contacte o seu revendedor ou verifique a localização do seu agente de reparação

EWALT mais próximo, indicado no catálogo D EWALT ou contacte um escritório da DEWALT na morada indicada neste manual. Poderá encontrar na Internet uma lista dos agentes de reparação autorizados da DEWALT, bem como os dados de contacto completos do nosso serviço pós-venda no site: www.2helpU.com.SUOMI
