Tipo de produto	Esmerilhadeira angular sem fio
Marca	DeWALT
Modelo	DCG407
Tensão nominal	18 V cc
Tipo de bateria	Li-Ion (compatível com baterias DCB181 a DCB548)
Velocidade sem carga	9000 min⁻¹
Diâmetro do disco de esmerilhar	125 mm
Diâmetro do disco de corte	125 mm
Diâmetro do eixo	M14
Comprimento do eixo	13,2 mm
Peso (sem bateria)	1,61 kg
Nível de pressão sonora (LPA)	87 dB(A) (incerteza 3 dB)
Nível de potência sonora (LWA)	95 dB(A) (incerteza 3 dB)
Vibrações – Esmerilhamento de superfície	7,9 m/s² (incerteza 1,5 m/s²)
Vibrações – Lixamento com disco	2,7 m/s² (incerteza 1,5 m/s²)
Vibrações – Esmerilhamento de concreto	6,8 m/s² (incerteza 2,0 m/s²)
Vibrações – Corte	6,8 m/s² (incerteza 2,0 m/s²)
Funções principais	Esmerilhamento, corte, lixamento, escovação
Tecnologias de segurança	E‑Clutch™, Kickback Brake™, Power‑OFF™, partida suave
Tipo de interruptor	Deslizante (DCG407) ou de palheta (DCG408)
Manutenção e limpeza	Limpar as aberturas de ventilação com ar seco; sem lubrificação adicional
Peças de reposição e reparabilidade	Contatar um centro de assistência autorizado DeWALT; usar acessórios originais
Normas de conformidade	2006/42/CE, EN 62841‑1, EN 62841‑2‑3

Perguntas frequentes - DCG407 DEWALT

Que tipos de baterias posso usar com a esmerilhadeira DCG407?

A DCG407 utiliza baterias Li-Ion 18 V da linha DeWALT, como os modelos DCB181, DCB182, DCB183, DCB184, DCB185, DCB187, DCB188, DCB189, DCB546, DCB547, DCB548, DCBP034 e DCBP518. Consulte o manual para a lista completa.

Como instalar a proteção?

Pressione o botão de liberação da proteção, alinhe as abas da proteção com as ranhuras do cabeçote, e gire a proteção no sentido horário até a posição desejada. Solte a alavanca para travar. A proteção deve estar posicionada entre o eixo e o usuário para máxima proteção.

O que fazer em caso de travamento do disco?

A ferramenta é equipada com o sistema Kickback Brake™ que freia o disco e desliga a ferramenta em caso de pinçamento. Solte o interruptor e pressione novamente para reiniciar. Se o problema persistir, reduza a pressão sobre a ferramenta.

Qual é a função da embreagem eletrônica E‑Clutch?

A E‑Clutch™ desliga a ferramenta em caso de sobrecarga ou travamento do disco, reduzindo o torque de reação para o usuário. Para reiniciar, solte e pressione novamente o interruptor.

Posso usar a esmerilhadeira para cortar madeira?

Não, a ferramenta é projetada para esmerilhamento, corte, lixamento e escovação de metais e materiais minerais. Nunca utilize lâminas dentadas para cortar ou esculpir madeira, pois isso pode causar ferimentos graves.

Como fazer a manutenção da esmerilhadeira?

Limpe regularmente as aberturas de ventilação com ar seco para evitar acúmulo de poeira. Use um pano úmido com sabão neutro para o corpo. Não lubrifique a ferramenta, ela não necessita de lubrificação adicional.

Quais acessórios de corte são recomendados?

Utilize discos do tipo 41 (corte) ou 42 (corte/esmerilhamento) com a proteção do tipo A (fechada). Para corte de pedra, prefira um disco diamantado. Utilize sempre acessórios originais DEWALT.

Como mudar a posição do cabeçote?

Remova os quatro parafusos do cabeçote, gire a cabeça até a posição desejada (máximo 90°), e recoloque os parafusos com um torque de 1,9–2,1 Nm. Não separe o cabeçote do bloco do motor por mais de 3 mm.

Qual o significado do indicador de nível de carga na bateria?

Algumas baterias são equipadas com um indicador de três LEDs. Ao pressionar o botão, os LEDs indicam o nível de carga restante. Se nenhum LED acender, a bateria precisa ser recarregada.

Onde posso encontrar as informações do serviço pós-venda?

Consulte a última página do manual ou visite www.2helpU.com para localizar um centro de assistência autorizado DeWALT. Utilize apenas peças de reposição idênticas.

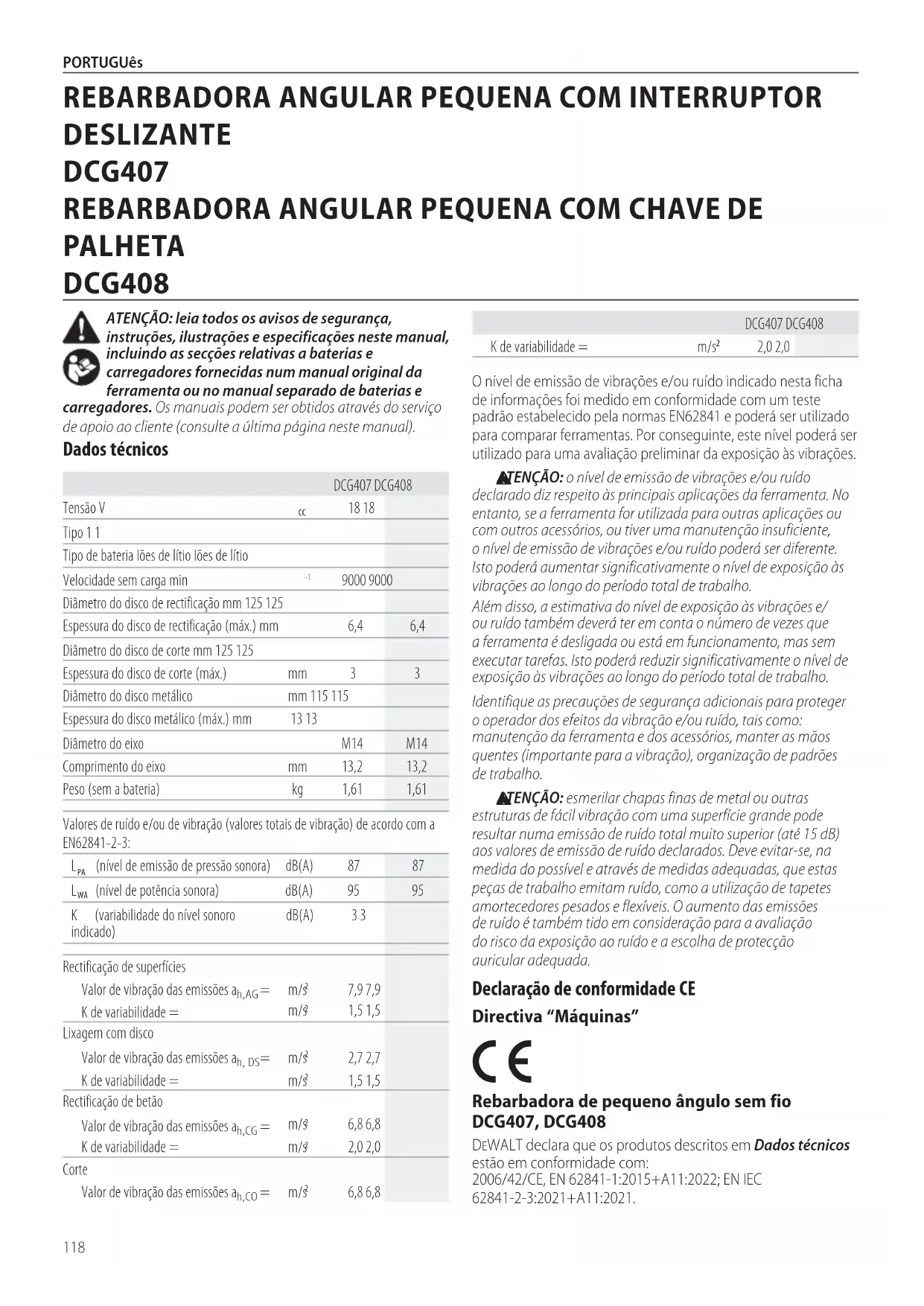

MANUAL DE UTILIZADOR DCG407 DEWALT

Português (traduzido das instruções originais) 118

ATENÇÃO: leia todos os avisos de segurança, instruções, ilustrações e especificações neste manual, incluindo as secções relativas a baterias e carregadores fornecidas num manual original da ferramenta ou no manual separado de baterias e

carregadores. Os manuais podem ser obtidos através do serviço de apoio ao cliente (consulte a última página neste manual).

Dados técnicos

	DCG407 DCG408
Tensão V	cc	18 18
Tipo 1 1
Tipo de bateria lôes de lítio lôes de lítio
Velocidade sem carga min	-1	9000 9000
Diâmetro do disco de rectificação mm 125 125
Espessura do disco de rectificação (máx.) mm		6,4
Diâmetro do disco de corte mm 125 125
Espessura do disco de corte (máx.)	mm	3
Diâmetro do disco metálico	mm 115 115
Espessura do disco metálico (máx.) mm	13 13
Diâmetro do eixo		M14
Comprimento do eixo	mm	13,2
Peso (sem a bateria)	kg	1,61

Valores de ruído e/ou de vibração (valores totais de vibração) de acordo com a EN62841-2-3:

L_PA (nível de emissão de pressão sonora)	dB(A)	87	87
L_WA (nível de potência sonora)	dB(A)	95	95
K (variabilidade do nível sonoro indicado)	dB(A)	3 3
Rectificação de superfícies
Valor de vibração das emissões a_h,AG =	m/s2	7,9 7,9
K de variabilidade =	m/s2	1,5 1,5
Lixagem com disco
Valor de vibração das emissões a_h,DS =	m/s2	2,7 2,7
K de variabilidade =	m/s2	1,5 1,5
Rectificação de betão
Valor de vibração das emissões a_h,CG =	m/s2	6,8 6,8
K de variabilidade =	m/s2	2,0 2,0
Corte
Valor de vibração das emissões a_h,CO =	m/s2	6,8 6,8

		DCG407 DCG408
K de variabilidade =	m/s2	2,0 2,0

O nível de emissão de vibrações e/ou ruído indicado nesta ficha de informações foi medido em conformidade com um teste padrão estabelecido pela normas EN62841 e poderá ser utilizado para comparar ferramentas. Por conseguinte, este nível poderá ser utilizado para uma avaliação preliminar da exposição às vibrações.

ATENÇÃO: o nível de emissão de vibrações e/ou ruído declarado diz respeito às principais aplicações da ferramenta. No entanto, se a ferramenta for utilizada para outras aplicações ou com outros acessórios, ou tiver uma manutenção insuficiente, o nível de emissão de vibrações e/ou ruído poderá ser diferente. Isto poderá aumentar significativamente o nível de exposição às vibrações ao longo do período total de trabalho.

Além disso, a estimativa do nível de exposição às vibrações e/ou ruído também deverá ter em conta o número de vezes que a ferramenta é desligada ou está em funcionamento, mas sem executar tarefas. Isto poderá reduzir significativamente o nível de exposição às vibrações ao longo do período total de trabalho.

Identifique as precauções de segurança adicionais para proteger o operador dos efeitos da vibração e/ou ruído, tais como: manutenção da ferramenta e dos acessórios, manter as mãos quentes (importante para a vibração), organização de padrões de trabalho.

ATENÇÃO: esmerilar chapas finas de metal ou outras estruturas de fácil vibração com uma superfície grande pode resultar numa emissão de ruído total muito superior (até 15 dB) aos valores de emissão de ruído declarados. Deve evitar-se, na medida do possível e através de medidas adequadas, que estas peças de trabalho emitam ruído, como a utilização de tapetes amortecedores pesados e flexíveis. O aumento das emissões de ruído é também tido em consideração para a avaliação do risco da exposição ao ruído e a escolha de protecção auricular adequada.

Declaração de conformidade CE

Directiva "Máquinas"

Rebarbadora de pequeno ângulo sem fio DCG407, DCG408

DEWALT declara que os produtos descritos em Dados técnicos estão em conformidade com:

2006/42/CE, EN 62841-1:2015+A11:2022; EN IEC

62841-2-3:2021+A11:2021.

Estes produtos estão também em conformidade com as directivas 2014/30/UE e 2011/65/UE. Para obter mais informações, contacte a DEWALT através da seguinte morada ou consulte o verso do manual.

O abaixo-assinado é responsável pela compilação do ficheiro técnico e faz esta declaração em nome da DEWALT.

M. Rengel

Markus Rompel

Vice-Presidente de Engenharia da PTE-Europe DEWALT, Richard-Klinger-Straße 11, 65510, Idstein, Alemanha 30.11.2024

ATENÇÃO: para reduzir o risco de ferimentos, leia o manual de instruções.

Definições: directrizes de Segurança

As definições abaixo apresentadas descrevem o grau de gravidade correspondente a cada palavra de advertência. Leia cuidadosamente o manual e preste atenção a estes símbolos.

PERIGO: indica uma situação iminentemente perigosa que, se não for evitada, irá resultar em morte ou lesões graves.

▲TENÇÃO: indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em morte ou lesões graves.

UIDADO: indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em lesões ligeiras ou moderadas.

AVISO: indica uma prática (não relacionada com ferimentos) que, se não for evitada, poderá resultar em danos materiais.

Adica risco de incêndio.

AVISOS DE SEGURANÇA GERAIS RELATIVOS A FERRAMENTAS ELÉCTRICAS

▲TENÇÃO: leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidas com esta ferramenta eléctrica. O não cumprimento de todas as instruções indicadas abaixo pode resultar em choque eléctrico, incêndio e/ou lesões graves.

GUARDE TODOS OS AVISOS E INSTRUÇÕES PARA CONSULTA POSTERIOR

Em todos os avisos que se seguem, o termo "ferramenta eléctrica" refere-se à sua ferramenta alimentada pela rede eléctrica (com fios) ou por uma bateria (sem fios).

1) Segurança da Área de Trabalho

a) Mantenha a área de trabalho limpa e bem iluminada. As áreas desorganizadas ou escuras são propensas a acidentes.

b) Não utilize as ferramentas eléctricas em ambientes explosivos, como, por exemplo, na presença de líquidos, gases ou poeiras inflamáveis. As ferramentas eléctricas criam faíscas que poderão inflamar estas poeiras ou vapores.

c) Mantenha as crianças e outras pessoas afastadas quando utilizar uma ferramenta eléctrica. As distracções podem levar à perda do controlo da ferramenta.

2) Segurança Eléctrica

a) As fichas das ferramentas eléctricas têm de ser compatíveis com a tomada de electricidade. Nunca modifique a ficha de forma alguma. Não utilize fichas adaptadoras com ferramentas eléctricas ligadas à terra. As fichas não modificadas e as tomadas compatíveis reduzem o risco de choque eléctrico.
b) Evite o contacto corporal com superfícies e equipamentos ligados à terra, como, por exemplo, tubagens, radiadores, fogões e frigoríficos. Se o seu corpo estiver "ligado" à terra, o risco de choque eléctrico é maior.
c) Não exponha as ferramentas eléctricas à chuva ou a condições de humidade. A entrada de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
d) Não aplique força excessiva sobre o cabo. Nunca o utilize para transportar, puxar ou desligar a ferramenta eléctrica. Mantenha o cabo afastado de fontes de calor, substâncias oleosas, extremidades aguçadas ou peças móveis. Os cabos danificados ou emaranhados aumentam o risco de choque eléctrico.
e) Ao utilizar uma ferramenta eléctrica no exterior, use uma extensão adequada para utilização ao ar livre. A utilização de um cabo adequado para uso ao ar livre reduz o risco de choque eléctrico.
f) Se não for possível evitar trabalhar com uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (DCR). A utilização de um DCR reduz o risco de choque eléctrico.

3) Segurança Pessoal

a) Mantenha-se alerta, preste atenção ao que está a fazer e faça uso de bom senso ao utilizar uma ferramenta eléctrica. Não utilize uma ferramenta eléctrica quando estiver cansado ou sob o efeito de drogas, álcool ou medicamentos. Um momento de distracção durante a utilização de ferramentas eléctricas poderá resultar em ferimentos graves.
b) Use equipamento de protecção pessoal. Use sempre uma protecção ocular. O equipamento de protecção, como, por exemplo, uma máscara contra o pó, sapatos de segurança antiderrapantes, um capacete de segurança ou uma protecção auditiva, usado nas condições apropriadas, reduz o risco de ferimentos.
c) Evite accionamentos acidentais. Certifique-se de que o interruptor da ferramenta está na posição de desligado antes de a ligar à tomada de electricidade e/ou inserir a bateria, ou antes de pegar ou transportar a ferramenta. Se mantiver o dedo sobre o interruptor ao transportar ferramentas eléctricas ou se as ligar à fonte de alimentação com o interruptor ligado, poderá originar acidentes.
d) Retire qualquer chave de ajuste ou chave de porcas antes de ligar a ferramenta eléctrica. Uma chave de porcas ou chave de ajuste deixada numa peça móvel da ferramenta poderá resultar em ferimentos.
e) Não se estique demasiado ao trabalhar com a ferramenta. Mantenha sempre os pés bem apoiados e um equilíbrio apropriado. Desta forma, será mais fácil controlar a ferramenta eléctrica em situações inesperadas.
f) Use vestuário apropriado. Não use roupa larga nem jóias. Mantenha o cabelo e a roupa afastados das peças móveis. As roupas largas, as jóias ou o cabelo comprido podem ficar presos nestas peças.

g) Se forem fornecidos acessórios para a ligação de equipamentos de extracção e recolha de partículas, certifique-se de que estes são ligados e utilizados correctamente. A utilização de dispositivos de extracção de partículas pode reduzir os riscos relacionados com as mesmas.
h) Não permita que a familiaridade resultante da utilização frequente de ferramentas lhe permita ser complacente e ignorar os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fracção de segundo.

4) Utilização e Manutenção de Ferramentas Eléctricas

a) Não utilize a ferramenta eléctrica de forma forçada. Utilize a ferramenta eléctrica correcta para o seu trabalho. A ferramenta eléctrica adequada irá efectuar o trabalho de um modo mais eficiente e seguro se for utilizada de acordo com a capacidade para a qual foi concebida.

b) Não utilize a ferramenta eléctrica se o respectivo interruptor não a ligar e desligar. Qualquer ferramenta eléctrica que não possa ser controlada através do interruptor de alimentação é perigosa e tem de ser reparada.

c) Retire a ficha da fonte de alimentação e/ou retire a bateria, caso seja possível, da ferramenta eléctrica antes de efectuar quaisquer ajustes, substituir acessórios ou guardar ferramentas eléctricas. Estas medidas de segurança preventivas reduzem o risco de ligar a ferramenta eléctrica acidentalmente.

d) Guarde as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance de crianças e não permita que sejam utilizadas por pessoas não familiarizadas com as mesmas ou com estas instruções. As ferramentas eléctricas são perigosas nas mãos de pessoas que não possuam as qualificações necessárias para as manusear.

e) Faça a devida manutenção das ferramentas eléctricas. Verifique se as peças móveis da ferramenta eléctrica estão alinhadas e não emperram, bem como se existem peças partidas ou danificadas ou quaisquer outras condições que possam afectar o funcionamento da mesma. Se a ferramenta eléctrica estiver danificada, esta não deve ser utilizada até que seja reparada. Muitos acidentes têm como principal causa ferramentas eléctricas com uma manutenção insuficiente.

f) Mantenha as ferramentas de corte sempre afiadas e limpas. As ferramentas de corte sujeitas a uma manutenção adequada, com arestas de corte afiadas, emperram com menos frequência e controlam-se com maior facilidade.

g) Utilize a ferramenta eléctrica, os acessórios, as brocas, etc., de acordo com estas instruções, tendo em conta as condições de trabalho e a tarefa a ser efectuada. A utilização da ferramenta eléctrica para fins diferentes dos previstos poderá resultar em situações perigosas.

h) Mantenha as pegas e as superfícies de fixação secos, limpos e sem óleo ou massa lubrificante. Pegas e superfícies de fixação molhadas não permitem o funcionamento e o controlo seguros em situações inesperadas.

5) Utilização e Manutenção de Ferramentas com Bateria

a) Utilize apenas o carregador especificado pelo fabricante do equipamento. Um carregador apropriado para um tipo de bateria poderá criar um risco de incêndio se for utilizado para carregar outras baterias.

b) Utilize as ferramentas eléctricas apenas com as baterias especificamente indicadas para as mesmas. A utilização de quaisquer outras baterias poderá criar um risco de ferimentos e incêndio.
c) Quando a bateria não estiver a ser utilizada, mantenha-a afastada de outros objectos de metal, como, por exemplo, clipes, moedas, chaves, pregos, parafusos ou outros pequenos objectos metálicos que possam estabelecer uma ligação entre os contactos. Um curto-circuito entre os contactos da bateria poderá causar queimaduras ou um incêndio.
d) Uma utilização abusiva da ferramenta pode resultar na fuga do líquido da bateria; evite o contacto com este líquido. No caso de um contacto acidental, passe imediatamente a zona afectada por água. Se o líquido entrar em contacto com os olhos, procure também assistência médica. O líquido derramado da bateria pode provocar irritação ou queimaduras.
e) Não utilize uma bateria ou ferramenta que esteja danificada ou modificada. As baterias danificadas ou modificadas podem dar origem a um comportamento imprevisível e resultar em incêndio, explosão ou ferimentos.
f) Não exponha a bateria ou a ferramenta a fogo ou temperatura excessiva. A exposição a fogo ou temperatura superior a 130 °C pode causar uma explosão.
g) Siga todas as instruções de carregamento. Não carregue a bateria ou a ferramenta fora da gama especificada nas instruções. O carregamento indevido ou a temperaturas fora da gama especificada podem causar danos na bateria e aumentar o risco de incêndio.

6) Assistência

a) A sua ferramenta eléctrica só deve ser reparada por um técnico qualificado e só devem ser utilizadas peças sobresselentes originais. Desta forma, é garantida a segurança da ferramenta eléctrica.
b) Nunca repare baterias danificadas. A reparação de baterias danificadas só deve ser efectuada pelo fabricante ou por fornecedores de serviços autorizados.

REGRAS DE SEGURANÇA ESPECÍFICAS ADICIONAIS Instruções de segurança para todas as operações

a) Esta ferramenta eléctrica foi concebida para ser utilizada para rectificar, lixar, limpeza com escova metálica ou ferramenta de corte. Leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidos com esta ferramenta eléctrica. O não cumprimento de todas as instruções indicadas abaixo pode resultar em choque eléctrico, incêndio e/ou ferimentos graves.
b) Não é recomendável utilizar esta ferramenta eléctrica para operações de polimento e abrir furos. As operações para as quais a ferramenta eléctrica não foi concebida podem dar origem a uma situação de perigo e causar ferimentos.
c) Não converta esta ferramenta eléctrica para efectuar tarefas para a qual não foi concebida e especificada pelo fabricante da ferramenta. Essa conversão pode resultar em perda de controlo e causar ferimentos graves.
d) Não utilize acessórios que não tenham sido especificamente concebidos e recomendados pelo fabricante da ferramenta. O facto de um acessório poder ser instalado na sua ferramenta eléctrica não garante um funcionamento seguro.

e) A velocidade nominal do acessório deve ser, no mínimo, equivalente à velocidade máxima indicada na ferramenta eléctrica. Os acessórios que forem utilizados a uma velocidade superior à respectiva velocidade nominal podem fragmentar-se e projectar esses fragmentos.

f) O diâmetro exterior e a espessura do acessório devem estar dentro dos limites de capacidade da ferramenta eléctrica. Os acessórios com um tamanho incorrecto não podem ser protegidos nem controlados de forma adequada.

g) As dimensões de montagem dos acessórios devem corresponder às dimensões do material de montagem da ferramenta eléctrica. Os acessórios que não correspondam ao tamanho dos elementos de montagem da ferramenta eléctrica funcionam de maneira desequilibrada e vibrar de modo excessivo, podendo causar a perda do controlo da ferramenta.

h) Não utilize um acessório danificado. Antes de cada utilização, inspeccione se o acessório, por exemplo, o disco abrasivo, apresenta rachas e fendas. Verifique se o disco de apoio apresenta rachas, rasgos ou desgaste excessivo e se a escova metálica tem fios soltos ou partidos. Se deixar cair a ferramenta eléctrica ou o acessório, verifique se apresentam danos ou instale um acessório sem danos. Depois de inspeccionar e instalar um acessório, deve colocar-se, tal como outras pessoas presentes no local, numa posição afastada do ângulo de trabalho do acessório rotativo e ligar a ferramenta eléctrica à velocidade máxima sem carga durante um minuto. Os acessórios danificados normalmente fragmentam-se durante este período de teste.

i) Utilize equipamento de protecção individual. Dependendo da operação, use uma viseira ou óculos de protecção. Conforme necessário, use uma máscara de poeiras, protectores auditivos, luvas e um avental de trabalho capaz de protegê-lo de pequenos fragmentos abrasivos ou da peça de trabalho. A protecção ocular deve ter capacidade de protegê-lo da projecção de resíduos resultantes de várias operações. A máscara de poeiras ou um filtro respiratório equivalente deve ter capacidade para filtrar as partículas geradas pela utilização da ferramenta. A exposição prolongada a ruídos de elevada intensidade pode causar perda de audição.

j) Mantenha as pessoas a uma distância segura da área de trabalho. Qualquer pessoa que entre no perímetro da área de trabalho deve usar equipamento de protecção individual. Pode dar-se o caso de fragmentos da peça de trabalho ou de um acessório partido serem projectados para longe e causarem ferimentos fora da área de trabalho imediata.

k) Segure a ferramenta eléctrica apenas pelas áreas isoladas quando executa uma operação em que a ferramenta de corte pode entrar em contacto com a cablagem oculta. O contacto com fios sob tensão eléctrica pode fazer também com que as peças de metal expostas da ferramenta conduzam electricidade e electrocutem o operador.

1) Nunca pouse a ferramenta eléctrica antes do acessório ficar completamente imobilizado. Caso contrário, o acessório rotativo poderá ficar preso na superfície onde pousou a ferramenta eléctrica e puxá-la para longe das suas mãos, fazendo-o perder o controlo da mesma.

m) Não ligue a ferramenta eléctrica enquanto estiver a transportá-la ao seu lado. Um contacto acidental do acessório rotativo com a roupa poderá prendê-la no mesmo, puxando o acessório na direcção do seu corpo.

n) Limpe regularmente as aberturas de ventilação da ferramenta eléctrica. A ventoinha do motor puxa as partículas

no interior da caixa da ferramenta e a acumulação excessiva de metal em pó pode causar riscos eléctricos.

o) Não utilize a ferramenta eléctrica perto de materiais inflamáveis. Estes materiais podem ser inflamados por faíscas da ferramenta.
p) Não utilize acessórios que necessitem de líquidos de refrigeração. A utilização de água ou outros líquidos de refrigeração pode resultar em electrocussão ou choque eléctrico.

INSTRUÇÕES DE SEGURANÇA ADICIONAIS PARA TODAS AS OPERAÇÕES

Causas e prevenção por parte do utilizador do efeito de coice

O efeito de coice é uma reacção súbita resultante do aperto ou bloqueio de um disco rotativo, de um disco de suporte, de uma catrabucha ou de qualquer outro acessório. O aperto ou bloqueio causa uma paragem rápida do acessório rotativo, o que, por sua vez, faz com que a ferramenta eléctrica seja impelida na direcção oposta à rotação do acessório no ponto de bloqueio.

Por exemplo, se um disco abrasivo ficar preso ou for apertado pela peça de trabalho, a extremidade do disco que estiver em contacto com o ponto de aperto pode penetrar a superfície do material, fazendo o disco subir ou saltar da peça. O disco poderá então saltar na direcção do utilizador ou para longe do mesmo, dependendo da direcção do movimento do disco no ponto de aperto. Os discos abrasivos podem também partir-se nestas condições.

O efeito de coice é o resultado de uma utilização abusiva da ferramenta e/ou de condições ou procedimentos de utilização incorrectos e pode ser evitado tomando as precauções indicadas ABAIXO:

a) segure a ferramenta eléctrica com firmeza e posicione o seu corpo e o seu braço de forma a poder resistir ao efeito de coice. Utilize sempre o punho auxiliar, caso este seja fornecido, para controlar ao máximo o efeito de coice ou a reacção do binário durante o arranque da ferramenta.
O utilizador pode controlar facilmente a reacção do binário ou o efeito de coice se forem tomadas as devidas precauções.
b) Nunca coloque a sua mão perto do acessório rotativo. O efeito de coice poderá fazer o acessório saltar para cima da sua mão.
c) Não posicione o seu corpo na área para a qual a ferramenta eléctrica poderá saltar caso ocorra o efeito de coice. O efeito de coice irá projectar a ferramenta na direcção oposta ao movimento do disco no ponto de bloqueio.
d) Tenha especial cuidado ao utilizar a ferramenta em cantos, extremidades aguçadas, etc. Evite que o acessório salte ou fique preso na peça de trabalho. Os cantos, as extremidades aguçadas ou o facto de o acessório rotativo saltar tendem a fazê-lo ficar preso na peça de trabalho e, consequentemente, a causar a perda do controlo da ferramenta ou a ocorrência do efeito de coice.
e) Não instale na ferramenta uma lâmina de corrente de serra para esculpir madeira ou uma lâmina de serra dentada. Estas lâminas originam frequentemente o efeito de coice e a perda do controlo da ferramenta.

Avisos de segurança específicos para operações de rectificação e corte

a) Utilize apenas os tipos de discos especificados para a ferramenta eléctrica e a protecção específica concebida para o disco seleccionado. Os discos para os quais a ferramenta eléctrica não foi concebida não podem ser protegidos de maneira adequada e, por conseguinte, não são seguros.

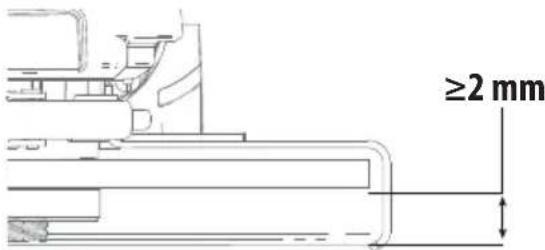

b) A superfície de rectificação dos discos centrais pressionados deve ser montada abaixo da plaina do lábio de protecção. Um disco montado incorrectamente que fique saliente através da plaina da aba de protecção não dispõe de protecção adequada.
c) A protecção deve estar bem fixada na ferramenta e posicionada de forma a proporcionar a máxima segurança, de forma a que o utilizador fique exposto à menor extensão de disco possível. A protecção ajuda a proteger o utilizador contra fragmentos do disco partido, qualquer contacto acidental com o disco e as faíscas podem queimar a roupa.
d) Os discos só devem ser utilizados para as aplicações especificadas. Por exemplo, não rectifique materiais com a parte lateral de um disco de corte. Os discos de corte abrasivos destinam-se a efectuar rectificação periférica e qualquer pressão lateral aplicada nestes discos poderá parti-los.
e) Utilize sempre flanges de discos não danificadas com o tamanho e a forma correctos para o disco seleccionado. Os encaixes de disco apropriados suportam correctamente o disco, reduzindo assim a possibilidade de quebra do mesmo. As flanges para discos de corte podem ser diferentes das flanges para discos de rectificação.
f) Não utilize discos desgastados de ferramentas eléctricas maiores. Os discos concebidos para ferramentas eléctricas maiores não são adequados para a velocidade mais elevada de uma ferramenta mais pequena e podem fragmentar-se.
g) Se utilizar discos de função dupla, utilize sempre a protecção correcta para a aplicação que vai ser efectuada. Se não utilizar a protecção correcta, a ferramenta pode não ficar devidamente protegida e causar ferimentos graves.

Avisos adicionais de segurança específicos para operações de corte

a) Não "encrave" o disco de corte nem aplique pressão excessiva. Não efectue cortes excessivamente profundos. Utilizar o disco de forma forçada aumenta a respectiva carga de trabalho e a susceptibilidade à torção ou ao bloqueio do mesmo no corte, bem como a possibilidade de ocorrer o efeito de recuo ou a fragmentação do disco.
b) Não posicione o corpo alinhado e atrás do disco rotativo. Quando o disco, no local da operação, estiver a afastar-se do seu corpo, o possível efeito de recuo pode impelir o disco rotativo e a ferramenta eléctrica directamente na sua direcção.
c) Se o disco ficar bloqueado ou se interromper um corte por qualquer motivo, desligue a ferramenta eléctrica e mantenha-a imóvel até que o disco pare por completo. Nunca retire o disco do corte enquanto este estiver em movimento. Caso contrário, poderá ocorrer o efeito de recuo. Investigue e tome acções correctivas para eliminar a causa do bloqueio do disco.
d) Não reinicie a operação de corte na peça. Deixe o disco alcançar a velocidade máxima e coloque a serra com

cuidado no local do corte. O disco pode subir, saltar ou recuar da peça de trabalho ou emperrar se a ferramenta eléctrica for reiniciada em contacto com a peça.

e) Coloque painéis ou peças de trabalho de grandes dimensões para minimizar o risco de aperto do disco e ocorrência do efeito de recuo. As peças de trabalho de grandes dimensões tendem a vergar sobre o seu próprio peso. É necessário colocar suportes por baixo da peça de trabalho em ambos os lados do disco, perto da linha de corte e da extremidade da peça.
f) Tenha especial cuidado ao efectuar um "corte directo" em paredes ou noutras áreas em que não seja possível visualizar quaisquer itens ocultos dentro das mesmas. O disco poderá cortar a canalização de gás ou água, a cablagem eléctrica ou outros objectos que podem causar o efeito de recuo.
g) Não tente fazer cortes curvos. Utilizar o disco de maneira forçada aumenta a respectiva carga de trabalho e a susceptibilidade à torção ou ao bloqueio do mesmo no corte, bem como a possibilidade de ocorrer o efeito de recuo ou a fragmentação do disco, o que pode causar ferimentos graves.

Instruções de segurança adicionais para operações de lixamento

a) Utilize uma lixa com um tamanho adequado. Siga as recomendações do fabricante ao selecionar a lixa a utilizar. Uma lixa com um tamanho excessivo que ultrapasse o limite do patim de lixamento representa um risco de dilaceração e pode fazer com que o disco fique preso, rasgado ou causar o efeito de recuo.

Instruções de segurança adicionais para operações de limpeza com escova metálica

a) Tenha em atenção que a escova projecta cerdas metálicas, mesmo durante o funcionamento normal. Não aplique força excessiva na escova para não esforçar demasiado os fios. Os filamentos podem penetrar facilmente na pele e/ou em roupa leve.
b) Se for especificada a utilização de uma protecção para limpeza com escova metálica, não permita qualquer interferência do disco metálico ou da escova na protecção. O disco ou escova metálica pode expandir em diâmetro como resultado da respectiva utilização e das forças centrífugas.

Reduzir a exposição ao pó

Antes de começar a trabalhar, calcule a classe de risco do pó que vai ser produzido quando trabalhar.

▲TENÇÃO: evite tocar ou respirar o pó, porque pode ser nocivo para a saúde. O pó criado quando utiliza uma ferramenta eléctrica e efectua outras actividades de construção pode conter produtos químicos, minerais ou partículas que causam infecções respiratórias, reacções alérgicas, cancro, malformações congénitas ou outros danos genéticos no utilizador ou em pessoas por perto.

• Esta poeira pode ser produzida, por exemplo, quando trabalha com madeira duras, como faia ou carvalho, tinta à base de chumbo, betão, alvenaria ou pedras que contenham quartzo.
• Os materiais que contenham amianto devem ser manuseados apenas por especialistas.
• Respeite os regulamentos aplicáveis no seu país relativos aos materiais que vão ser trabalhados.
• Utilize um sistema de extracção de poeira ou um sistema de extracção com uma classe de protecção oficialmente aprovada de

acordo com os regulamentos sobre protecção contra pó oficialmente aplicáveis e adequados para o material que vai ser trabalhado.

- Recolha as partículas de pó resultantes directamente na fonte e evite acumulações na área em redor. Utilize acessórios de extracção adequados para esta finalidade.

Medidas adicionais:

- Certifique-se de que o local de trabalho está devidamente ventilado.

- Use equipamento respiratório para o tipo de pó produzido.

Riscos residuais

Apesar da aplicação dos regulamentos de segurança relevantes e da implementação de dispositivos de segurança, alguns riscos residuais não podem ser evitados. Estes riscos são os seguintes:

• perda de audição.
• Risco de ferimentos causados pela projecção de partículas.
• Risco de queimaduras porque os acessórios estão quentes durante a utilização.
• Risco de ferimentos devido a utilização prolongada.
• Risco de inalação de partículas de substâncias perigosas.

Tipo de bateria

Podem ser utilizadas as seguintes baterias:

Bateria (kg) Bateria (kg)
DCB546 1,08 DCB185 0,35
DCB547/G 1,46 DCB187 0,54
DCB548 1,46 DCB188 0,95
DCB181 0,35 DCB189 0,54
DCB182 0,61 DCBP034/G 0,32
DCB183/B/G 0,40 DCBP518/G 0,75
DCB184/B/G 0,62

Consulte o manual da bateria/carregador para obter mais informações.

Conteúdo da embalagem

A embalagem contém:

1Rebarbadoraangular

1 Protecção de 125 mm (tipo B)

1 Protecção de encaixe

1 Punholateral

1 Conjuntodeflanges

1Chavesextavada

1 Bateria de iões de lítio (modelos C1, D1, E1, G1, H1, L1, M1, P1, Q1, S1, T1, U1, X1, Y1, Z1)
2 Baterias de iões de lítio (modelos C2, D2, E2, G2, H2, L2, M2, P2, Q2, S2, T2, U2, X2, Y2, Z2)
3 Baterias de iões de lítio (modelos C3, D3, E3, G3, H3, L3, M3, P3, Q3, S3, T3, U3, X3, Y3, Z3)

1 Manualdeinstruções

NOTA: as baterias, carregadores e caixas de transporte não são fornecidos com os modelos N. As baterias e carregadores não são fornecidos com os modelos NT. Os modelos B incluem baterias Bluetooth®.

NOTA: a marca e os logótipos Bluetooth® são marcas registadas propriedade da Bluetooth®, SIG, Inc. e qualquer utilização de tais marcas da DEWALT está sob licença. Outras marcas e nomes comerciais são propriedade dos respectivos proprietários.

• Verifique se a ferramenta, as peças ou os acessórios ficaram danificados durante o transporte.
• Demore o tempo que for necessário para ler na íntegra e compreender este manual antes de utilizar o equipamento.

Símbolos na ferramenta

A ferramenta apresenta os seguintes símbolos:

Leia o manual de instruções antes de utilizar este equipamento.

Use protecção auditiva.

Use protecção ocular.

Utilize sempre com as duas mãos.

Não utilize a protecção do Tipo B para operações de corte.

Posição do código de data (Fig. F)

O código da data de produção 28 consiste num ano de 4 dígitos, seguido de uma semana de 2 dígitos e é alargado por um código de fábrica de 2 dígitos.

Descrição (Fig. A)

ATENÇÃO: nunca modifique a ferramenta eléctrica ou os respectivos componentes. Podem ocorrer danos ou ferimentos.

1 Interruptor deslizante (DCG407)
2 Chave de palheta (DCG408)
3 Alavanca de desbloqueio
4 Botão de fixação do eixo
5 Eixo
6 Pega auxiliar
7 Protecção tipo B
8 Patilha de libertação da protecção
9 Bateria
10 Patilha de libertação da bateria
11 Pega principal

Utilização prevista

As rebarbadoras angulares sem fio DCG407 e DCG408 foram concebidas para corte profissional, rectificação, lixagem e limpeza com escova metálica.

NÃO utilize a ferramenta em ambientes húmidos ou na presença de gases ou líquidos inflamáveis.

AERIGO: Não utilize para cortar madeira ou objectos talhados em madeira. Não utilize lâminas dentadas. Podem ocorrer ferimentos graves. Esta rectificadora angular sem fio é uma ferramenta eléctrica profissional.

NÃO permita que crianças entrem em contacto com a ferramenta. É necessária supervisão se estas ferramentas forem manuseadas por utilizadores inexperientes.

- Crianças e pessoas inválidas. Este equipamento não é concebido para ser utilizado por crianças ou pessoas inválidas sem supervisão.

- Este equipamento não é concebido para ser utilizado por pessoas (incluindo crianças) que sofram de capacidades físicas, sensoriais ou mentais reduzidas, falta de experiência ou conhecimentos, a menos que estejam acompanhados de uma pessoa que se responsabilize pela sua segurança. As crianças nunca devem ficar sozinhas perto deste equipamento.

Acessórios

Interruptor sem tensão

A função sem tensão impede que a rebarbadora seja reiniciada sem que o

interruptor seja accionado se houver uma interrupção na alimentação eléctrica.

Embraiagem electrónica

Esta unidade está equipada com a tecnologia E-Clutch™ (Embraiagem electrónica). Na eventualidade de carga elevada ou do disco ficar comprimido, a unidade vai ser desligada para reduzir o binário de reacção para o utilizador. É necessário ligar o gatilho (ligá-lo e depois desligá-lo) para reiniciar a ferramenta.

Kickback Brake™

Se a lâmina ficar comprimida, encravada ou presa, o travão electrónico é accionado com força máxima para parar rapidamente o disco, reduzir o movimento da rebarbadora e desligá-la. É necessário libertar o gatilho e depois pressioná-lo para reiniciar a ferramenta.

Protecção contra sobrecargas Power-OFF™

A fonte de alimentação do motor vai ser reduzida em caso de sobrecarga do motor. Se ocorrer uma sobrecarga contínua do motor, a ferramenta desliga-se. É necessário libertar o gatilho e depois pressioná-lo para reiniciar a ferramenta. A ferramenta desliga-se sempre que a carga de corrente atinge o valor de corrente de sobrecarga (ponto de combustão do motor). Se ocorrer um encerramento contínuo de sobrecarga, aplique menos força/peso na ferramenta até esta funcionar sem a activação de sobrecarga.

Função de arranque suave

A função de arranque suave permite o aumento progressivo da velocidade, de forma a evitar um solavanco inicial da ferramenta durante o arranque. Esta função é muito útil quando trabalha em espaços confinados.

MONTAGEM E AJUSTES

▲TENÇÃO: para reduzir o risco de ferimentos graves, desligue a unidade e retire a bateria antes de efectuar quaisquer ajustes ou retirar/instalar dispositivos adicionais ou acessórios. Um arranque acidental pode causar ferimentos.

▲TENÇÃO: utilize apenas baterias e carregadores da DEWALT.

Inserir e retirar a bateria da ferramenta (Fig. B)

nOTa: verifique se a bateria 9 está totalmente carregada.

Instalar a bateria no punho da ferramenta

1. Alinhe a bateria com as calhas no interior do punho da ferramenta (Fig. B).

2. Deslize-a para dentro do punho até a bateria encaixar com firmeza na ferramenta e ouvir um som de encaixe no respectivo local.

Retirar a bateria da ferramenta

1. Pressione a patilha de libertação da bateria 10 e puxe com firmeza a bateria para fora do punho da ferramenta.

2. Insira a bateria no carregador.

Baterias com indicador do nível de carga (Fig. B)

Algumas baterias DEWALT incluem um indicador de nível de combustível 12, composto por três indicadores luminosos LED verdes que indicam o nível de carga restante na bateria.

Para activar o indicador do nível de carga, pressione e mantenha pressionado o botão do indicador do nível de carga. A combinação dos três indicadores luminosos LED verdes acende-se, indicando o nível de carga restante. Se o nível da carga na bateria for inferior ao limite utilizável, o indicador do nível de carga não se acende e é necessário voltar a carregar a bateria.

nOTa: o indicador do nível de carga é apenas uma indicação da carga restante na bateria. Não indica o funcionamento da ferramenta e está sujeito a variações, com base nos componentes do produto, temperatura e aplicação do utilizador final.

Fixação da Alça Lateral (Fig. C)

ATENÇÃO: antes de usar a ferramenta, verifique se a alça está apertada com segurança.

Aparafuse a alça lateral 6 em um dos furos nos lados da caixa do engrenagem. Essa alça lateral deve ser sempre usada para manter o controle da ferramenta.

Rodar a caixa de engrenagens (Fig. D)

Para melhorar o conforto do utilizador, a caixa de engrenagens permite uma rotação de 90° para operações de corte.

1. Retire os quatro parafusos de canto que fixam a caixa de engrenagens no compartimento do motor.
2. Sem soltar a caixa de engrenagens do compartimento do motor, rode a caixa de engrenagens para a posição pretendida.

nOTa: se a caixa de engrenagens e o compartimento do motor se soltarem a uma distância superior a 3 mm, a ferramenta deve ser reparada e montada novamente num centro de assistência da DEWALT. Se a ferramenta não for reparada, pode ocorrer uma falha no motor e nos rolamentos.

1. Volte a apertar os parafusos para montar a caixa de engrenagens na carcaça do motor. Aperte os parafusos a um binário entre 1,9 e 2,1 Nm. Um aperto excessivo poderá moer os parafusos.

Montar a protecção de encaixe (Fig. A, E1, E2)

A protecção de encaixe converte uma protecção tipo B numa protecção tipo A.

1. Coloque a protecção de encaixe 14 na protecção tipo B para que o gancho 15 na extremidade da protecção de encaixe fique alinhado com a aresta 16 da protecção tipo B.

2. Pressionar a alavanca da protecção de encaixe 17 até que o botão de bloqueio 18 encaixe no gancho de bloqueio 19. A protecção de encaixe está agora bloqueada no respectivo local.

3. Para retirar a protecção de encaixe, prima o botão de bloqueio na direcção da alavanca de protecção de encaixe e a alavanca de encaixe soltar-se-á. A alavanca de encaixe pode agora ser levantada e a protecção de encaixe pode ser retirado da protecção tipo B.

Protecções

UIDADO: as protecções devem ser utilizadas com todos os discos de rectificação, discos de corte, discos abrasivos com abas, escovas e discos metálicos. A ferramenta só deve ser utilizada sem protecção quando efectuar operações

de lixagem com discos de lixagem comuns. Consulte a Fig. A para verificar as protecções fornecidas com a unidade. Algumas aplicações podem solicitar a aquisição da protecção correcta ao seu fornecedor local ou centro de assistência autorizado.

QUIDADO: se utilizar uma protecção de disco tipo 1/41/ tipo A (corte)/tipo B com encaixe para rectificação de superfícies, a protecção do disco pode interferir com a peça de trabalho, provocando um controlo deficiente.

UIDADO: se utilizar uma protecção de disco tipo 27/tipo B (rectificação) com protecção de disco para operações de corte com discos abrasivos ligados, há um maior risco de exposição às faíscas e partículas emitidas, bem como exposição aos fragmentos dos discos no caso do disco fragmentar.

QUIDADO: se utilizar uma protecção de disco tipo 1/41/ tipo A (corte), tipo 27/tipo B (rectificação) para operações de corte e de rebarbação de superfícies em betão ou alvenaria, há um maior risco de exposição a poeira e perda de controlo, podendo causar recuo.

QUIDADO: se utilizar uma protecção de disco tipo A (corte) ou tipo B (rectificação) com uma escova metálica tipo disco com uma espessura superior à espessura máxima, como especificado em Dados técnicos, os fios podem ficar presos na protecção, podendo causar a rotura dos fios.

NOTA: o corte e rectificação de arestas podem ser efectuados com discos Tipo 27 concebidos e especificados para esta finalidade. Os discos espessos de 6,3 mm são concebidos para rectificação de superfícies, enquanto que no caso dos discos mais finos Tipo 27 é necessário verificar a etiqueta do fabricante para verificar se podem ser utilizados para rectificar superfícies ou apenas para rectificação/corte de arestas. Deve ser utilizada uma protecção de disco tipo 1/41/A/tipo B com encaixe (corte) para qualquer disco em que a rectificação de superfícies seja proibida. Deve ser utilizada uma protecção de disco tipo 1/41/tipo A/tipo B com encaixe (corte) (chamada anteriormente tipo 1/41) para quaisquer discos de função dupla (rectificação combinada e corte abrasivo). As operações de corte também podem ser efectuadas com um disco tipo 1/41 e uma protecção de disco de corte tipo 1/41/tipo A/tipo B com encaixe, chamada anteriormente de protecção tipo 1/41.

NOTA: consulte a tabela de aplicações e acessórios e protecção para seleccionar a combinação de protecção/ acessórios adequados.

Montar e ajustar a protecção (Fig. F)

ATENÇÃO: para reduzir o risco de ferimentos graves, desligue a ferramenta e retire a bateria antes de efectuar quaisquer ajustes ou de retirar/instalar dispositivos complementares ou acessórios. Um arranque acidental pode causar ferimentos.

Ajustar a protecção

Para ajustar a protecção, a patilha de libertação da protecção 8 encaixa numa das aberturas de alinhamento 13 no anel da protecção com uma função de engrenagem.

A superfície de encaixe está inclinada e fica sobre a abertura de alinhamento quando a protecção é rodada para a direita (com o eixo virado para o utilizador), mas fica bloqueada automaticamente para a esquerda.

Montagem da protecção (Fig. F)

1. Pressione a patilha de libertação da protecção 8.

2. Enquanto mantém a patilha de libertação da protecção aberta, alinhe as alças 20 na protecção com as ranhuras 21 na caixa de engrenagens.

3. Mantendo a patilha de libertação da protecção aberta, empurre a protecção para baixo até as alças da protecção encaixarem e rode-as para dentro da ranhura no cubo da caixa de engrenagens. Liberte a patilha de libertação da protecção.

4. Com o eixo virado para o operador, rode a protecção para a direita para a posição de trabalho pretendida. Prima e mantenha premida a patilha de libertação da protecção 8 para rodar a protecção para a esquerda.

NOTA: a estrutura da protecção deve ser posicionada entre o eixo e o utilizador para proporcionar a máxima protecção ao utilizador.

A patilha de libertação da protecção deve encaixar numa das aberturas de alinhamento 13 no anel da protecção. Deste modo, garante a fixação da protecção.

1. Para retirar a protecção, siga o procedimento oposto ao indicado para os passos 1 a 3.

Flanges e discos

Montagem de discos sem cubos (Fig. G)

ATENÇÃO: se a flange/porca de fixação/disco não forem colocados correctamente, podem ocorrer ferimentos graves (ou danos na ferramenta ou no disco).

QUIDADO: os encaixes incluídos devem ser utilizados com discos de rectificação dos tipos 27 e 42 e dos discos de cortes tipo 41. Consulte a Tabela de acessórios para obter mais informações.

▲TENÇÃO: se utilizar discos de corte, é necessária uma protecção para discos de corte fechada com duas abas laterais.

ATENÇÃO: a utilização de uma flange ou protecção danificadas ou se não utilizar a flange e a protecção adequados, isso pode causar ferimentos devido à rotura dos discos e ao contacto com os discos. Consulte a Tabela de acessórios para obter mais informações.

1. Coloque a ferramenta sobre uma mesa com a protecção virada para cima.

2. Instale o encaixe de apoio 22 no eixo 5 com a parte central levantada (piloto) contra o disco. Insira a flange de fixação na respectiva posição.

3. Coloque o disco 23 contra o encaixe de apoio, centrando o disco na parte central levantada (piloto) do encaixe de apoio.

4. Mantendo premido o botão de bloqueio do eixo e as saliências hexagonais afastadas do disco, enrosque o encaixe de apoio 24 no eixo.

5. Mantendo premido o botão de fixação do eixo, aperte a flange de apoio 24 com a mão ou com a chave fornecida. (Só deve utilizar uma flange de apoio que esteja em óptimas condições.) Consulte Tabela de acessórios para obter mais informações sobre o encaixe.

6. Para remover o disco, faça o inverso das instruções indicadas acima.

Montagem de discos de apoio de lixagem (Fig. A, H)

NOTA: não é necessário utilizar uma protecção com os discos de lixagem que utilizam discos de apoio, normalmente designados de discos de resina de fibra. Uma vez que não é necessário uma protecção para estes acessórios, a protecção pode encaixar ou não correctamente quando for utilizada.

▲TENÇÃO: se a flange/porca de fixação/disco não forem colocados correctamente, podem ocorrer ferimentos graves (ou danos na ferramenta ou no disco).

▲TENÇÃO: deve ser instalada novamente uma protecção adequada para o disco de rectificação, disco de corte, disco abrasivo com abas, escova ou disco metálico após a conclusão das aplicações de lixagem.

1. Instale ou enrosque devidamente o disco de apoio 25 no eixo.
2. Coloque o disco de lixagem 26 no prato de apoio.
3. Mantendo premido o botão de fixação do eixo 4, enrosque a porca de fixação de lixagem 27 no eixo, orientando a parte central levantada na porca de fixação para o centro do disco de lixagem e do disco de apoio.
4. Aperte a porca de fixação à mão. Em seguida, prima o botão de fixação do eixo à medida que roda o disco de lixagem até este disco e a porca de fixação ficarem presos.
5. Para retirar o disco, agarre e rode o disco de apoio e o disco de lixagem à medida que prime o botão de fixação do eixo.

Montagem e remoção de discos com cubos (Fig. I)

Os discos com cubos são instalados directamente no eixo roscado. A montagem em rosca do acessório deve corresponder à rosca do eixo.

1. Retire a flange de fixação, puxando-o para fora da ferramenta.
2. Enrosque o disco no eixo 5 à mão.
3. Prima o botão de fixação do eixo 4 e utilize uma chave para apertar o cubo do disco.
4. Efectue o procedimento inverso ao indicado acima para remover o disco.

AVISO: se não fixar correctamente o disco antes de ligar a ferramenta, poderão ocorrer danos na ferramenta ou no disco.

Montagem das rodas (Fig. A, I)

ATENÇÃO: se a flange/porca de fixação/disco não forem colocados correctamente, podem ocorrer ferimentos graves (ou danos na ferramenta ou no disco).

UIDADO: para reduzir o risco de ferimentos, use luvas de trabalho quando utilizar escovas ou discos metálicos. Podem ficar afiados.

UIDADO: para reduzir o risco de danos na ferramenta, o disco ou a escova não devem tocar na protecção se esta estiver montada ou a ser utilizada. Podem ocorrer danos não detectáveis no acessório, fazendo com que os fios se separém da válvula ou do disco de acessórios.

Os discos metálicos são instalados directamente no eixo roscado sem a ajuda das flanges. Utilize apenas as escovas ou discos metálicos fornecidos com um cubo roscado. Estes acessórios estão disponíveis, mediante um custo adicional, no seu fornecedor local ou centro de assistência autorizado.

1. Coloque a ferramenta sobre uma mesa com a protecção virada para cima.
2. Enrosque o disco no eixo 5 à mão.
3. Prima o botão de fixação do eixo 4 e utilize uma chave na parte central do disco ou escova metálica para apertar o disco.
4. Para remover o disco, faça o inverso das instruções indicadas acima.

AVISO: para reduzir o risco de danos na ferramenta, fixe correctamente o cubo do disco antes de ligar a ferramenta.

Antes de qualquer utilização

• Instale a protecção e o disco apropriado. Não utilize discos excessivamente gastos.
• Certifique-se de que os encaixes de apoio e fixação são montados correctamente. Siga as instruções indicadas na secção Tabela de acessórios.
• Assegure-se de que o disco roda na direcção das setas no acessório e na ferramenta.
• Não utilize acessórios danificados. Antes de cada utilização, inspeccione os acessórios, procurando danos nos mesmos. Por exemplo, procure rachas e fendas nos discos abrasivos, fendas nos discos de apoio, danos ou desgaste excessivo e arames soltos ou partidos nas catrabuchas. Se deixar cair a ferramenta eléctrica ou os acessórios, verifique o respectivo estado. Após inspeccionar e instalar um acessório, coloque-se a si mesmo e quaisquer outras pessoas presentes no local numa posição afastada do ângulo de trabalho do acessório rotativo e ligue a ferramenta eléctrica na respectiva velocidade máxima em vazio durante um minuto. Os acessórios danificados irão normalmente fragmentar-se durante este período de teste.

FUNCIONAMENTO

Instruções de utilização

ATENÇÃO: cumpra sempre as instruções de segurança e os regulamentos aplicáveis.
▲TENÇÃO: para reduzir o risco de ferimentos graves, desligue a ferramenta e retire a bateria antes de efectuar quaisquer ajustes ou de retirar/instalar dispositivos complementares ou acessórios. Um accionamento acidental da ferramenta pode causar ferimentos.

Posição correcta das mãos (Fig. J)

▲TENÇÃO: Para reduzir o risco de ferimentos graves, coloque SEMPRE as mãos na posição correcta, como indicado.

ATENÇÃO: Para reduzir o risco de lesões pessoais graves, segure SEMPRE a ferramenta com firmeza para antecipar uma reacção súbita.

A posição correcta das mãos requer a colocação de uma mão no punho principal 11 e a outra no punho auxiliar 6, como indicado na Fig. J.

Interruptores

UIDADO: segure o punho auxiliar e o corpo da ferramenta com firmeza para manter o controlo da mesma no arranque e durante a respectiva utilização, bem como até que o disco ou o acessório instalado pare de rodar quando desligar a ferramenta. Certifique-se de que o disco fica completamente imobilizado antes de pousar a ferramenta.

nOTa: para reduzir o risco de qualquer movimento inesperado da ferramenta, não a ligue nem desligue em contacto com o material a trabalhar. Deixe a rebarbadora atingir a velocidade máxima antes de tocar na superfície de trabalho. Levante a ferramenta da superfície antes de desligá-la. Deixe a ferramenta parar de rodar antes de pousá-la.

Interruptor deslizante (Fig. A)

DCG407

▲TENÇÃO: antes de ligar a ferramenta a uma fonte de alimentação, verifique se o interruptor deslizante está na posição "Desligado". Certifique-se de que o interruptor deslizante se encontra na posição "Desligado" se houver

qualquer interrupção na fonte de alimentação da ferramenta, por exemplo, a activação de um corta-circuitos com ligação à terra, disparo de um disjuntor, se retirar a ficha de alimentação de maneira inadvertida ou em caso de falha de energia.

Para ligar a ferramenta, deslize o interruptor deslizante para ligar/desligar 1 para a parte da frente da ferramenta. Para parar a ferramenta, liberte o interruptor para ligar/desligar.

Para obter um funcionamento contínuo, deslize o interruptor para a parte da frente da ferramenta e prima a parte da frente do interruptor para dentro. Para parar a ferramenta durante o modo de funcionamento contínuo, prima a parte de trás do interruptor deslizante e depois liberte-a.

Chave de palheta (Fig. A) DCG408

1. Para ligar a ferramenta, empurre a alavanca de desbloqueio 3 na direcção da parte de trás da ferramenta e, em seguida, carregue na chave de palheta 2. A ferramenta irá funcionar enquanto carregar no gatilho.
2. Desligue a ferramenta soltando o interruptor deslizante.

Bloqueio do veio (Fig. A)

O bloqueio do veio 4 é fornecido para impedir que o veio rode ao instalar ou retirar discos. Utilize o bloqueio do veio apenas quando a ferramenta estiver desligada e a respectiva ficha tiver sido retirada da tomada de electricidade e após a ferramenta ter ficado completamente imobilizada.

AVISO: para reduzir o risco de danos na ferramenta, não utilize o bloqueio do veio quando a ferramenta estiver a funcionar. Caso contrário, tal irá resultar em danos na ferramenta. Além disso, o acessório instalado poderá saltar, o que também poderá resultar em ferimentos.

Para utilizar o bloqueio, prima o botão de bloqueio do veio e rode o veio até este ficar bloqueado.

Esmerilagem de superfícies, lixagem e limpeza com escova metálica (Fig. K)

ATENÇÃO: utilize sempre a protecção correcta de acordo com as instruções indicadas neste manual.

Para efectuar tarefas na superfície de uma peça de trabalho:

1. deixe a ferramenta alcançar a velocidade máxima antes de tocar na superfície de trabalho.
2. Aplique uma pressão mínima na superfície de trabalho, para que a ferramenta funcione a uma velocidade elevada. A velocidade de remoção de material é a mais elevada se a ferramenta funcionar a uma velocidade elevada.
3. Mantenha um ângulo adequado entre a ferramenta e a superfície de trabalho. Consulte o gráfico relativo a uma função específica.

Função Ângulo

Desbaste 20° -30°

Lixagem com o disco de abas 5° -10°

Lixagem com o disco de apoio 5° -15°

Limpeza com escova metálica 5° -10°

1. Mantenha o contacto entre o bordo do disco e a superfície de trabalho.

2. Se fizer um trabalho de esmerilagem e lixagem com discos com abas ou uma limpeza com escova metálica, mova a ferramenta de maneira contínua para trás e para a frente para evitar a formação de estrias na superfície de trabalho.

3. Se fizer a lixagem com um disco de apoio, mova a ferramenta de forma constante em linha recta para evitar queimaduras e efeitos circulares na superfície de trabalho.

NOTA: se deixar a ferramenta em cima da superfície de trabalho e não utilizá-la, isso irá danificar a peça de trabalho.

1. Retire a ferramenta da superfície de trabalho antes de a desligar. Deixe a ferramenta parar de rodar antes de a pousar.

AUIDADO: tenha especial atenção quando trabalhar num canto da mesa, uma vez que pode ocorrer um movimento brusco da rebarbadora.

Precauções a ter quando trabalhar numa superfície pintada

1. A lixagem ou a limpeza com escova metálica de tinta à base de chumbo NÃO É RECOMENDADA devido à dificuldade de controlo das poeiras contaminadas. As crianças e as grávidas são as pessoas mais susceptíveis ao envenenamento por chumbo.
2. Uma vez que é difícil identificar se uma tinta contém ou não chumbo sem proceder a uma análise química, é recomendável seguir as seguintes precauções quando fizer o polimento de tinta:

segurança pessoal

1. As crianças ou grávidas não devem entrar em áreas de trabalho em que estejam a ser realizados trabalhos de lixagem de tinta ou limpeza com escova metálica até a limpeza estar concluída por completo.
2. Deve ser usada uma máscara anti-poeira ou uma máscara respiratória por todas as pessoas que entrem na área de trabalho. O filtro deve ser substituído todos os dias ou sempre que o utilizador tenha dificuldades respiratórias.

NOTA: só devem ser utilizadas máscaras anti-poeira adequadas se trabalhar com vapores de chumbo e poeira de tinta à base de chumbo. As máscaras de pintura comuns não oferecem este tipo de protecção. Contacte a sua loja de ferragens para obter uma máscara adequada, aprovada pela NIOSH (National Institute for Occupational Safety and Health).

1. NÃO É PERMITIDO COMER, BEBER OU FUMAR na área de trabalho para evitar a ingestão de partículas de tinta contaminadas. Os trabalhadores devem lavar-se e limpar-se ANTES de comer, beber ou fumar. Não devem ser deixados alimentos, bebida ou maços de tabaco na área de trabalho, uma vez que estão sujeitos à acumulação de poeira.

Segurança ambiental

1. A tinta deve ser removida de modo a minimizar a quantidade de poeira produzida.
2. As áreas de remoção de tinta devem ser seladas com telas de plástico com 4 milésimos de polegada de espessura.
3. A lixagem deve ser realizada de modo a reduzir quaisquer marcas de poeira de tinta fora da área de trabalho.

Limpeza e eliminação

1. Todas as superfícies na área de trabalho devem ser aspiradas e devidamente limpas todos os dias durante todo o projecto de lixagem. Os sacos dos filtros de vácuo devem ser frequentemente mudados.
2. As telas de protecção de plástico devem ser recolhidas e deitadas fora, juntamente com quaisquer pedaços de poeira ou

outros detritos removidos. Devem ser colocados em contentores para lixo selados e eliminados através dos procedimentos normais de recolha do lixo.

Durante a limpeza, as crianças e grávidas devem ser mantidas afastadas da área de trabalho imediata.

1. Todos os brinquedos, mobília e utensílios usados pelas crianças devem ser devidamente lavados antes de serem utilizados novamente.

Rectificação e corte de arestas (Fig. L)

▲TENÇÃO: não utilize discos de corte/rectificação de arestas para tarefas de rectificação de superfícies, porque não foram concebidos para as pressões laterais que ocorrem durante a rectificação de superfícies. O disco pode partir-se e causar ferimentos.

UIDADO: os discos utilizados para rectificação e corte de arestas podem partir-se ou causar um efeito de recuo se estiverem dobrados ou torcidos quando a ferramenta estiver a ser utilizada. Em todas as operações de rectificação/corte de arestas, o lado aberto da protecção deve estar afastado do utilizador.

AVISO: a rectificação/corte de arestas com um disco tipo 27 deve ser limitada a um corte e entalhe superficiais, inferior a 6,3 mm de profundidade se o disco for novo. Reduza o valor de profundidade de corte/entalhe para um valor igual à redução do raio do disco à medida que se desgasta. Consulte Aplicações de acessórios e protecções DCG407, DCG408 para obter mais informações. A rectificação/corte de arestas com um disco do tipo 41 requer a utilização de uma protecção tipo A/B com protecção de encaixe.

1. Deixe a ferramenta atingir a velocidade máxima antes de tocar na superfície de trabalho.
2. Aplique uma pressão mínima na superfície de trabalho, para que a ferramenta funcione a uma velocidade elevada. A velocidade de rectificação/corte é a mais elevada se a ferramenta funcionar a uma velocidade elevada.
3. Coloque-se de modo a que o lado aberto na parte inferior do disco fique afastado do operador.
4. Depois de iniciar um corte e efectuar um entalhe na peça de trabalho, não altere o ângulo do corte. Se alterar o ângulo, o disco pode dobrar e partir-se. Os discos de rectificação de arestas não foram concebidos para suportar pressões causadas pela dobragem.
5. Retire a ferramenta da superfície de trabalho antes de a desligar. Deixe a ferramenta parar de rodar antes de a pousar.

Operações em metal

Ao utilizar a ferramenta para operações em metal, certifique-se de que foi empregue um dispositivo de corrente residual (DCR) para evitar os riscos residuais causados pelas limalhas.

Se a alimentação for cortada pelo DCR, leve a ferramenta a um agente de reparação autorizado da DEWALT.

▲TENÇÃO: em condições de trabalho extremas, poderá verificar-se a acumulação de partículas condutoras dentro da caixa do equipamento ao trabalhar com metal. Isto pode resultar na degradação do isolamento protector no equipamento, representando um risco potencial de choque eléctrico. Para evitar a acumulação de limalhas dentro do equipamento, recomendamos que limpe as ranhuras de ventilação diariamente. Consulte a secção Manutenção.

Corte de metal

Para efectuar cortes com abrasivos ligados, utilize sempre a protecção tipo A/B com protecção de encaixe.

Durante o corte, trabalhe com uma velocidade moderada, adaptada ao material que está a ser cortado. Não exerça pressão no disco de corte, nem incline ou oscile a máquina.

Não reduza a velocidade dos discos de corte em rotação através de uma pressão lateral.

A máquina deve sempre funcionar num movimento de rectificação para cima. Caso contrário, há o perigo de ser empurrada sem qualquer controlo para fora do corte.

Se cortar perfis e barras quadradas, é aconselhável começar pela secção transversal mais pequena.

Desbaste

Nunca utilize um disco de corte para trabalhos de desbaste.

Os melhores resultados de desbaste são obtidos quando regula a máquina para um ângulo de 30° a 40°. Desloque a máquina para trás ou para a frente com uma pressão moderada. Deste modo, a peça de trabalho não irá ficar muito quente, não muda de cor e não são formadas ranhuras.

Cortar pedras

A máquina deve ser utilizada apenas para corte a seco.

Para cortar pedras, é aconselhável utilizar um disco de corte com diamante. Utilize a máquina apenas com a máscara anti-poeira adicional.

Aviso de trabalho

Tenha cuidado quando cortar ranhuras em paredes estruturais. As ranhuras nas paredes estruturais estão sujeitas às regulamentações de cada país. Estas regulamentações devem ser seguidas em todas as circunstâncias. Antes de começar o trabalho, consulte o engenheiro mecânico, arquitecto ou o encarregado de obras responsável.

MANUTENÇÃO

A sua ferramenta eléctrica da foi concebida para funcionar durante um longo período de tempo com uma manutenção mínima. Uma utilização continuamente satisfatória depende de uma manutenção apropriada da ferramenta e de uma limpeza regular.

▲TENÇÃO: para reduzir o risco de ferimentos graves, desligue a ferramenta e retire a bateria antes de efectuar quaisquer ajustes ou de retirar/instalar dispositivos complementares ou acessórios. Um accionamento acidental da ferramenta pode causar ferimentos.

O carregador e a bateria não são passíveis de reparação.

Consulte a última página deste manual para obter informações de contacto do centro de assistência ou visite www.2helpU.com.

Lubrificação

A sua ferramenta elétrica não necessita de lubrificação adicional.

Limpeza

ATENÇÃO: choque eléctrico e risco mecânico. Desligue o equipamento eléctrico da fonte de alimentação antes de proceder à limpeza.

▲ TENÇÃO: para garantir um funcionamento seguro e eficiente, mantenha sempre o equipamento eléctrico e as aberturas de ventilação limpos.

▲TENÇÃO: retire os detritos e as partículas da caixa principal com ar comprimido seco sempre que houver acumulação de detritos dentro das aberturas de ventilação e à volta das mesmas. Use uma protecção ocular e uma máscara contra o pó aprovadas ao efectuar este procedimento.

▲TENÇÃO: nunca utilize dissolventes ou outros produtos químicos abrasivos para limpar as peças não metálicas da ferramenta. Estes produtos químicos podem enfraquecer os materiais utilizados nestas peças. Utilize um pano humedecido apenas com água e sabão suave. Nunca permita a entrada de líquidos na ferramenta. Da mesma forma, nunca mergulhe qualquer peça da ferramenta dentro de líquidos. As aberturas de ventilação podem ser limpas com uma escova não metálica, seca e suave e/ou um aspirador adequado. Não utilize água ou outros produtos de limpeza. Use protecção ocular aprovada e uma máscara de poeiras aprovada.

Acessórios opcionais

▲TENÇÃO: uma vez que apenas foram testados com este produto os acessórios disponibilizados pela DEWALT, a utilização de outros acessórios com esta ferramenta poderá ser perigosa. Para reduzir o risco de ferimentos, utilize apenas os acessórios da DEWALT recomendados com este produto.

▲TENÇÃO: não utilize discos abrasivos ligados cujo prazo de validade (EXP) tenha expirado, assinalado perto do centro da roda (caso seja fornecido). Os discos expirados têm mais probabilidade de rebentar e causar ferimentos graves. Armazene os discos abrasivos ligados num local seco, a temperatura ou o teor de humidade não devem ser extremos. Elimine os discos expirados ou danificados para que não possam ser utilizados. Consulte o seu revendedor para obter mais informações sobre os acessórios adequados.

Proteger o ambiente

Os produtos/baterias são recicláveis, mas se estiverem marcados com o caixote do lixo riscado, não devem ser eliminados em conjunto com o lixo doméstico normal. Descarregue as pilhas por completo, separe-as e, se possível, retire as fontes de luz do produto. É da responsabilidade do utilizador eliminar os dados pessoais do produto. Em seguida, leve os resíduos para um centro de recolha de resíduos oficial ou para um retalhista aderente que costuma aceitá-los gratuitamente. As embalagens devem ser eliminadas com base no código do material marcado. As instruções de funcionamento e de segurança só devem ser eliminadas quando o produto em causa já não estiver a ser utilizado.

Contacte a sua comunidade/município para obter orientações sobre a gestão de resíduos. Para obter mais informações, visite www.2helpU.com e leia o código QR indicado acima.

Informações adicionais sobre protecções e acessórios
Se utilizar discos de diamante segmentados, utilize apenas discos de diamante com uma folga periférica não superior a 10 mm e um ângulo de corte negativo.
NÃO UTILIZE discos de diamante segmentados com uma folga periférica superior a 10 mm e/ou a um ângulo de inclinação positivo.
Para todos os acessórios de rectificação, lixamento e limpeza com escova metálica para discos, a parte inferior deve estar inserida na caixa da protecção com uma folga igual ou superior a 2 mm da plaina da aba inferior.

Aplicações de acessórios e protecções

Tipo de acessório Acessório Protecção				Montagem para referência
Rectificação de superfícies	Disco tipo 27		Tipo B (rectificação)
Tipo de acessório Acessório Proteção				Montagem para referência
Corte	Disco tipo 41 (1A)(metal/alvenaria/betão)		Tipo A (corte fechado) Protecção tipo B com proteção de encaixe
	Disco tipo 42 (27A)(metal/alvenaria/betão)		Tipo A (corte fechado) Protecção tipo B com proteção de encaixe
	Disco de corte de diamante(metal/alvenaria/betão)		Tipo A (corte fechado) Protecção tipo B com proteção de encaixe	____
			^a Para saber qual é a geometria do disco de diamante, consulte a tabelaInformações adicionais sobre protecções e acessórios.
	Discos abrasivos para materiais que não são de metal ou alvenaria/betão		Tipo A (corte fechado) Protecção tipo B com proteção de encaixe
Função dupla(corte e rectificação combinada)	Disco abrasivo de função dupla		Tipo A (corte fechado) Protecção tipo B com proteção de encaixe	____
Limpeza com escova metálica	Escova metálica tipo disco		Tipo B (rectificação)	____

PORTUGUÊS

Tipo de acessório Acessório Protecção				Montagem para referência
Lixar	Disco de abas (tipo 27/29)		Tipo B (rectificação)
	Abrasivo flexível (por exemplo, lixa) (suportado por um disco de apoio flexível)		A protecção não é necessária
			^6 Disco de apoio de borracha e porca de fixação de lixagem (fornecido com o disco de apoio de borracha), disponível a um custo adicional a partir do seu fornecedor local da DEWALT ou de um centro de assistência autorizado da DEWALT.
Revestimentos Corte de betão			Resguardo de corte DWE46225

Directrizes para protecções e acessórios
Discos não aprovados Tipo 11/T11
Chave para discos de cubo	A chave para discos de cubo está disponível a um custo adicional a partir do seu fornecedor local da DEWALT ou de um centro de assistência autorizado da DEWALT.

AERIGO: Não use para cortar ou entalhar madeira. Não use lâminas com dentes de nenhum tipo. Isso poderá causar lesões corporais sérias.
