| Produkttype | Trådløs vinkelsliber |
| Mærke | DeWALT |
| Model | DCG407 |
| Nominel spænding | 18 V jævnstrøm |
| Batteritype | Li-Ion (kompatibel med DCB181 til DCB548) |
| Tomgangshastighed | 9000 min⁻¹ |
| Slibeskive diameter | 125 mm |
| Skæreskive diameter | 125 mm |
| Akseldiameter | M14 |
| Aksellængde | 13,2 mm |
| Vægt (uden batteri) | 1,61 kg |
| Lydtryksniveau (LPA) | 87 dB(A) (usikkerhed 3 dB) |
| Lydeffektsniveau (LWA) | 95 dB(A) (usikkerhed 3 dB) |
| Vibration – Overfladeslibning | 7,9 m/s² (usikkerhed 1,5 m/s²) |
| Vibration – Skiveslibning | 2,7 m/s² (usikkerhed 1,5 m/s²) |
| Vibration – Betonslibning | 6,8 m/s² (usikkerhed 2,0 m/s²) |
| Vibration – Skæring | 6,8 m/s² (usikkerhed 2,0 m/s²) |
| Hovedfunktioner | Slibning, skæring, sandslibning, børstning |
| Sikkerhedsteknologier | E‑Clutch™, Kickback Brake™, Power‑OFF™, blød start |
| Afbrydertype | Glidende (DCG407) eller palle (DCG408) |
| Vedligeholdelse og rengøring | Rens ventilationsåbningerne med tør luft; ingen yderligere smøring |
| Reservedele og reparationsmuligheder | Kontakt et autoriseret DeWALT servicecenter; brug originale tilbehør |
| Overensstemmelsesstandarder | 2006/42/EF, EN 62841‑1, EN 62841‑2‑3 |
Ofte stillede spørgsmål - DCG407 DEWALT
Brugerspørgsmål om DCG407 DEWALT
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Vinkelslibere i PDF-format gratis! Find din vejledning DCG407 - DEWALT og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. DCG407 af mærket DEWALT.

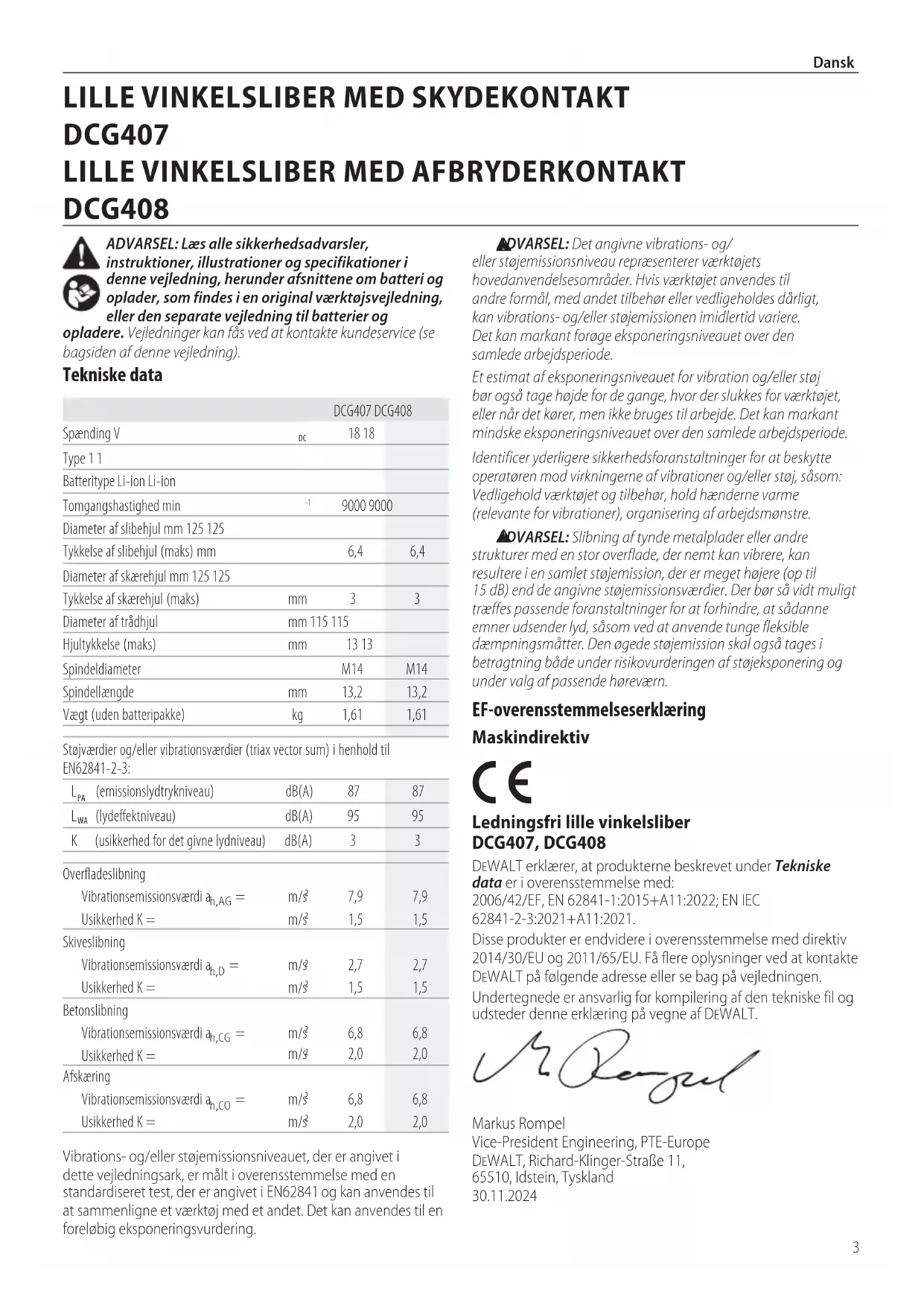

BRUGSANVISNING DCG407 DEWALT
Dansk (oversat fra original brugsvejledning) 3
instruktioner, illustrationer og specifikationer i denne vejledning, herunder afsnittene om batteri og oplader, som findes i en original værktøjsvejledning, eller den separate vejledning til batterier og
opladere. Vejledninger kan fås ved at kontakte kundeservice (se bagsiden af denne vejledning).
Tekniske data
| DCG407 DCG408 | ||
| Spænding V | DC | 18 18 |
| Type 1 1 | ||
| Batteritype Li-ion Li-ion | ||
| Tomgangshastighed min | -1 | 9000 9000 |
| Diameter af slibehjul mm 125 125 | ||
| Tykkelse af slibehjul (maks) mm | 6,4 | |
| Diameter af skærehjul mm 125 125 | ||
| Tykkelse af skærehjul (maks) | mm | 3 |
| Diameter af trådhjul | mm 115 115 | |
| Hjultykkelse (maks) | mm | 13 13 |
| Spindeldiameter | M14 | |
| Spindellængde | mm | 13,2 |
| Vægt (uden batteripakke) | kg | 1,61 |
Støjværdier og/eller vibrationsværdier (triax vector sum) i henhold til EN62841-2-3:
| L_PA (emissionslydtrykniveau) | dB(A) | 87 | 87 |
| L_WA (lydeffektniveau) | dB(A) | 95 | 95 |
| K (usikkerhed for det givne lydniveau) | dB(A) | 3 | 3 |
| Overfladeslibning | |||
| Vibrationsemissionsværdi a_h,AG = | m/s2 | 7,9 | 7,9 |
| Usikkerhed K = | m/s2 | 1,5 | 1,5 |
| Skiveslibning | |||
| Vibrationsemissionsværdi a_h,D = | m/s2 | 2,7 | 2,7 |
| Usikkerhed K = | m/s2 | 1,5 | 1,5 |
| Betonslibning | |||
| Vibrationsemissionsværdi a_h,CG = | m/s2 | 6,8 | 6,8 |
| Usikkerhed K = | m/s2 | 2,0 | 2,0 |
| Afskæring | |||
| Vibrationsemissionsværdi a_h,CO = | m/s2 | 6,8 | 6,8 |
| Usikkerhed K = | m/s2 | 2,0 | 2,0 |
Vibrations- og/eller støjemissionsniveauet, der er angivet i dette vejledningsark, er målt i overensstemmelse med en standardiseret test, der er angivet i EN62841 og kan anvendes til at sammenligne et værktøj med et andet. Det kan anvendes til en foreløbig eksponeringsvurdering.
ADVARSEL: Det angivne vibrations- og/ eller støjemissionsniveau repræsenterer værktøjets hovedanvendelsesområder. Hvis værktøjet anvendes til andre formål, med andet tilbehør eller vedligeholdes dårligt, kan vibrations- og/eller støjemissionen imidlertid variere. Det kan markant forøge eksponeringsniveauet over den samlede arbejdsperiode.
Et estimat af eksponeringsniveauet for vibration og/eller støj bør også tage højde for de gange, hvor der slukkes for værktøjet, eller når det kører, men ikke bruges til arbejde. Det kan markant mindske eksponeringsniveauet over den samlede arbejdsperiode. Identificer yderligere sikkerhedsforanstaltninger for at beskytte operatøren mod virkningerne af vibrationer og/eller støj, såsom: Vedligehold værktøjet og tilbehør, hold hænderne varme (relevante for vibrationer), organisering af arbejdsmønstre.
▲OVARSEL: Slibning af tynde metalplader eller andre strukturer med en stor overflade, der nemt kan vibrere, kan resultere i en samlet støjemission, der er meget højere (op til 15 dB) end de angivne støjemissionsværdier. Der bør så vidt muligt træffes passende foranstaltninger for at forhindre, at sådanne emner udsender lyd, såsom ved at anvende tunge fleksible dæmpningsmåtter. Den øgede støjemission skal også tages i betragtning både under risikovurderingen af støjeksponering og under valg af passende høreværn.
Disse produkter er endvidere i overensstemmelse med direktiv 2014/30/EU og 2011/65/EU. Få flere oplysninger ved at kontakte DEWALT på følgende adresse eller se bag på vejledningen.
Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af DEWALT.
ADVARSEL: For at reducere risikoen for personskade bør du læse betjeningsvejledningen.
Definitioner: Sikkerhedsråd
Nedenstående definitioner beskriver sikkerhedsniveauet for hvert signalord. Læs vejledningen og læg mærke til disse symboler.
MRE: Angiver en overhængende farlig situation, der - hvis den ikke undgås - vil resultere i dødsfald eller alvorlig personskade.
ADVARSEL: Angiver en mulig farlig situation, der - hvis den ikke undgås - kan resultere i dødsfald eller alvorlig personskade.
RORSIGTIG: Angiver en mulig farlig situation, der - hvis den ikke undgås - kan resultere i mindre eller moderat personskade.
BEMÆRK: Angiver en handling, der ikke er forbundet med personskade, men som - hvis den ikke undgås - kan resultere i ejendomsskade.
Betyder fare for elektrisk stød.
Betyder risiko for brand.
GENERELLE SIKKERHEDSADVARSLER FOR ELVÆRKT∅JER
ADVARSEL: Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der følger med dette elværktøj. Manglende overholdelse af alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade.
GEM ALLE ADVARSLER OG INSTRUKTIONER TIL SENERE BRUG
Termen "elværktøj" i advarslerne refererer til dit elektroniske (ledning) eller batteribetjente (trådløse) elværktøj.
1) Sikkerhed i Arbejdsområdet
a) Sørg for, at arbejdsområdet er rent og godt oplyst.
Rodede eller mørke områder giver anledning til ulykker.
b) Undlad at benytte elektrisk værktøj i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Elværktøj danner gnister, der kan antænde støv eller dampe.
c) Hold børn og omkringstående på afstand, när der anvendes elektrisk værktøj. Distraktioner kan medføre, at du mister kontrollen.
2) Elektrisk Sikkerhed
a) Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.
c) Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektrisk stød.
d) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e) Når elektrisk værktøj benyttes udendørs, skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød.
3) Personlig Sikkerhed
a) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, när du benytter et elektrisk værktøj. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlig personskade.
b) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader.
c) Undgå utilsigtet start. Sørg for, at der er slukket for kontakten, inden værktøjet tilsluttes en strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, når kontakten er tændt, giver det anledning til ulykker.
d) Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade.
e) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj, när uventede situationer opstår.
f) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår og tøj væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele.
g) Hvis der anvendes støvudsugnings- eller støvopsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget af støv.
h) Lad ikke erfaringer fra hyppig brug af værktøjer medføre, at du bliver selvtilfreds og ignorerer sikkerhedsprincipperne for værktøjerne. En skødesløs handling kan forårsage alvorlig skade i en brøkdel af et sekund.
4) Anvendelse og Vedligeholdelse af Elektrisk Værktøj
a) Undlad at bruge magt over for det elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til.
b) Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres.
c) Træk stikket ud af stikkontakten og/eller batterienheden, hvis aftagelig, fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes, eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startes utilsigtet.
d) Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer, som ikke er bekendt med dette elektriske værktøj eller disse instruktioner, at betjene værktøjet. Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf.
e) Vedligeholdelse af elektrisk værktøj. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdt værktøj.
f) Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre.
g) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.
h) Hold håndtag og håndtagsflader tørre, rene og fri for olie og smørelse. Glatte håndtag og gribeflader giver ikke mulighed for sikker håndtering og styring af værktøjet i uventede situationer.
5) Anvendelse og Vedligeholdelse af Batteri
a) Må kun genoplades med den oplader, som er angivet af fabrikanten. En oplader, der er beregnet til en bestemt type batteripakke, kan udgøre en brandrisiko, hvis den bruges med en anden type batteripakke.
b) Brug kun elektrisk værktøj med de batteripakker, der er beregnet til hver enkelt type. Brug af andre batteripakker kan skabe risiko for personskade og brand.
c) Når en batteripakke ikke er i brug, skal den holdes borte fra andre metalgenstande, såsom papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, der kan danne forbindelse mellem to elektriske kontaktflader. Kortslutninger mellem batterikontakter kan forårsage forbrænding eller brand.
d) Hvis en batteripakke udsættes for overlast, kan der sive væske ud. Undgå kontakt. Hvis væsken berøres ved et tilfælde, skal der skylles med masser af vand. Hvis der kommer væske i øjnene, skal der desuden søges lægehjælp. Batterivæske kan forårsage irritation eller forbrænding.
e) Anvend ikke en batteripakke eller et værktøj, der er beskadiget eller ændret. Beskadigede eller ændrede batterier kan udvise uforudsigelig adfærd og resultere i brand, eksplosion eller risiko for skader.
f) Udsæt ikke en batteripakke eller et værktøj for ild eller meget varme temperaturer. Udsættelse for ild eller temperaturer over 130 °C kan medføre en eksplosion.
g) Følg alle opladningsinstruktionerne og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er anført i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det specificerede område kan beskadige batteriet og øge risikoen for brand.
6) Service
a) Elektrisk værktøj skal serviceres af en kvalificeret servicetekniker, som udelukende benytter identiske reservedele. Derved sikres det, at værktøjets driftssikkerhed opretholdes.
b) Udfør aldrig service på beskadigede batteripakker. Service på batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere.
EKSTRA SPECIELLE SIKKERHEDSREGLER Sikkerhedsinstruktioner til al brug
a) Dette elværktøj er beregnet til at fungere som en slibemaskine, pudsemaskine, stålbørste eller afstikkerværktøj. Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer leveret med dette elværktøj. Manglende overholdelse af alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorlige kvæstelser.
b) Det anbefales ikke at polere eller skære huller med dette elværktøj. Anden brug end den, elværktøjet er fremstillet til, kan udgøre en fare og forårsage kvæstelser.
c) Du må ikke ændre dette elværktøj til at fungere på en måde, som ikke er specifikt designet og specificeret af værktøjsfabrikanten. En sådan ændring kan føre til tab af kontrol og forårsage alvorlig personskade.
d) Anvend ikke tilbehør, der ikke er specielt designet til værktøjet og anbefalet af producenten. Blot fordi tilbehøret kan påsættes værktøjet, garanterer det ikke sikker betjening.
e) Tilbehørets nominelle hastighed skal mindst svare til den maksimale hastighed, der er markeret på elværktøjet. Tilbehør, der kører hurtigere end dets nominelle hastighed, kan gå itu og flyve væk.
f) Tilbehørets udvendige diameter og tykkelse skal ligge inden for elværktøjets nominelle kapacitet. Tilbehør af ukorrekt størrelse kan ikke opbevares eller kontrolleres korrekt.
g) Dimensionerne på tilbehørets montering skal passe til dimensionerne på monteringsbeslaget på elværktøjet. Tilbehør, der ikke matcher med el-værktøjets monterede hardware, vil køre ud af balance, vibrere for meget og kan medføre tab af kontrol.
h) Brug ikke beskadiget tilbehør. Før brug af tilbehør undersøges f.eks. slibehjul for skår og revner, støttepuder for revner eller slid og stålbørste for løse eller revnede tråde. Hvis elværktøjet eller tilbehøret tabes, bør det undersøges for skade, eller der bør monteres ubeskadiget tilbehør. Efter undersøgelse og montering af tilbehør placeres du og tilskuere væk fra tilbehørets rotationsplan, og elværktøjet køres ved maksimal tomgangshastighed i et minut. Beskadiget tilbehør vil normalt gå i stykker under denne testkørsel.
i) Brug personlige værnemidler. Afhængig af brugen bør du anvende ansigtsskærm eller beskyttelsesbriller. Hvis det er nødvendigt, skal du anvende støvmaske, hørebeskyttelse, handsker og et arbejdsforklæde, der kan modstå småt slibemateriale eller arbejdsemnefragmenter. ∅jenbeskyttelsen skal kunne stoppe flyvende fremmedlegemer, der opstår som følge af de forskellige betjeninger. Støvmasken eller åndedrætsværnet skal kunne filtrere partikler, der frembringes som følge af din betjening. Forlænget eksponering for høj, intens støj kan forårsage høreskader.
j) Hold omkringstående på sikker afstand af arbejdsområdet. Folk, der befinder sig i arbejdsområdet, skal anvende personligt beskyttelsesudstyr. Fragmenter af arbejdsemnet eller ødelagt tilbehør kan flyve afsted og forårsage skade uden for det umiddelbare arbejdsområde.
k) Hold kun i elværktøjets isolerede gribeflader, hvis der er risiko for, at det kommer i kontakt med skjulte ledninger.
Ved kontakt med en strømførende ledning bliver elværktøjets blotlagte metaldele også strømførende, så brugeren får stød.
1) Læg aldrig el-værktøjet fra dig, før tilbehøret er helt stoppet. Det roterende tilbehør kan gribe fast i overfladen, og du kan miste kontrollen over elværktøjet.
m) Start ikke elværktøjet, mens du bærer det på dig. Utilsigtet kontakt med det roterende tilbehør kan hænge fast i dit tøj og efterfølgende ind i huden.
n) Rengør værktøjets lufthuller med jævne mellemrum. Motorens ventilator vil trække støv ind i kabinettet, og for megen akkumulering af metalstykker kan udgøre en elektrisk fare.
o) Betjen ikke elværktøjet nær brændbare materialer. Gnister kan antænde disse materialer.
p) Anvend ikke tilbehør, der kræver kølevæske. Brug af vand eller anden kølevæske kan resultere i livsfarligt elektrisk stød.
YDERLIGERE SIKKERHEDSINSTRUKTIONER TIL AL BRUG Årsager til og undgåelse af tilbageslag
Tilbageslag er en pludselig reaktion på et fastklemt eller blokeret slibehjul, støttepude, børste eller andet tilbehør. Fastklemmelse eller blokering forårsager hurtig blokering af det roterende tilbehør, der gør, at det ukontrollerede elværktøj kører i modsat retning af tilbehørets rotation på det sted, det er fastkørt.
F.eks. hvis et slibehjul er fastklemt eller blokeret af arbejdsemnet, kan kanten af hjulet, der er på vej ind i det spidse punkt, grave sig ind i overfladen på materialet og forårsage, at hjulet arbejder sig ud eller falder ud. Hjulet kan enten gå imod eller væk fra operatøren, afhængigt af hjulets bevægelsesretning ved fastklemmelsespunktet. Slibehjul kan også gå i stykker under disse forhold.
Et tilbageslag opstår som følge af forkert brug eller ved misbrug af værktøjet. Det kan undgås ved at følge nedenstående FORHOLDSREGLER:
a) Hold godt fast på værktøjet og placer kroppen og armen således, at du kan modstå styrken fra et tilbageslag. Anvend altid ekstrahåndtaget, hvis det medfølger, for maksimal kontrol over tilbageslag eller momentreaktion under opstart. Operatøren kan kontrollere momentreaktionen eller tilbageslagets styrke, hvis der tages korrekte forholdsregler.
b) Placer aldrig hånden i nærheden af det roterende tilbehør. Tilbehøret kan slå tilbage over din hånd.
c) Placer ikke kroppen i det område, hvor værktøjet kan bevæge sig, hvis der opstår et tilbageslag. Tilbageslag vil drive værktøjet frem i den modsatte retning af hjulets bevægelse ved blokeringspunktet.
d) Vær særlig forsigtig, när du arbejder med hjørner, skarpe kanter osv. Undgå at bumpe eller blokere tilbehøret. Hjørner, skarpe kanter eller bump har en tendens til at blokere det roterende tilbehør og kan forårsage mangel på kontrol eller tilbageslag.
e) Påsæt ikke en savkædes snitteblad eller en savklinge med tænder. Sådanne klinger forårsager ofte tilbageslag og mangel på kontrol.
Sikkerhedsadvarsler, der er specifikke for slibnings- og afskæringsfunktioner
a) Anvend kun skivetyper, der er anbefalet til dit elværktøj og den specifikke skærm, som er designet til den valgte skive. Hjul, der ikke er fremstillet til værktøjet, kan ikke afskærmes korrekt og er usikre.
b) Slibefladen på hjul med forsænket midterdel skal monteres under skærmkantens flade. Et hjul, der ikke er monteret korrekt, og som projekteres gennem fladen på kanten af beskyttelsesskærmen, kan ikke beskyttes tilstrækkeligt.
c) Skærmen skal fastgøres sikkert til elværktøjet og placeres, så mindst muligt af hjulet blotlægges mod brugeren for at opnå maksimale sikkerhed.
Beskyttelsesskærmen hjælper med til at beskytte operatøren mod hjulfragmenter og utilsigtet kontakt med hjulet og gnister, som kan antænde tøjet.
d) Hjul må kun benyttes til anbefalede anvendelser. Eksempelvis: slib ikke med siden af afskæringhjulet. Slibeskæringshjul er tilsigtet perifer slibning. Sidekraft på disse hjul kan ødelægge dem.
e) Brug altid ubeskadigede hjulflanger, der har korrekt størrelse og form til det valgte hjul. Korrekte hjulflanger støtter hjulet og reducerer dermed muligheden for hjulskade. Flanger til skærehjul kan være forskellige fra slibehjulsflanger.
f) Brug ikke slidte hjul fra større elværktøjer. Hjul, der er beregnet til større elværktøjer, er ikke egnet til det lille værktøjs høje hastighed og kan sprænges.
g) Når du bruger hjul med dobbelt anvendelse, skal du altid bruge den korrekte beskyttelsesskærm til den anvendelse, der skal udføres. Hvis der ikke anvendes den korrekte afskærmning, kan det være, at den ønskede afskærmning ikke opnås, hvilket kan føre til alvorlig personskade.
Ekstra sikkerhedsadvarsler, der er specifikke for afskæringsfunktioner
a) Bloker ikke afskæringshjulet, og tryk ikke for kraftigt. Forsøg ikke at foretage et for dybt snit. Overbelastning af hjulet øger belastningen og følsomheden for drejning eller binding af hjulet i snittet og muligheden for tilbageslag eller hjulskade.
b) Placer ikke kroppen på linje med eller bag det roterende hjul. Når hjulet bevæger sig væk fra kroppen, kan det mulige tilbageslag drive hjulet og elværktøjet direkte mod dig.
c) Når hjulet er fastklemt, eller når du afbryder et snit af en eller anden grund, skal du slukke for elværktøjet og holde det ubevægeligt, indtil hjulet stopper helt. Forsøg aldrig at fjerne hjulet fra snittet, mens hjulet er i bevægelse, da der ellers kan forekomme et tilbageslag. Find ud af, hvorfor hjulet har sat sig fast, og træf passende forholdsregler, så det ikke kan ske igen.
d) Genstart ikke snittet i arbejdsemnet. Lad hjulet nå fuld hastighed og sæt det derefter forsigtigt ind i snittet. Hjulet kan eventuelt binde, arbejde sig ud af arbejdsemnet eller forårsage tilbageslag, hvis elværktøjet startes i arbejdsemnet.
e) Støttepaneler eller andet arbejdsemne af overdreven størrelse for at minimere risikoen for hjulfastklemmelse og tilbageslag. Store arbejdsemner har en tendens til at synke under deres egenvægt. Arbejdsemnet skal afstøttes på begge sider af hjulet, både i nærheden af skærelinjen og ved arbejdsemnets kant.
f) Vær især forsigtig, hvis der skal udføres et "lommesnit" i et uoverskueligt område, f.eks. i en eksisterende væg. Hjulet, der skal dykke ned, kan skære gas- eller vandrør, elektriske ledninger eller genstande, der kan forårsage tilbageslag.
g) Forsøg ikke at foretage kurvet skæring. Overbelastning af diamanthjulet øger belastningen og følsomheden for drejning eller binding af diamanthjulet i snittet og muligheden for tilbageslag eller hjulskade, som kan føre til alvorlig personskade.
Yderligere sikkerhedsvejledninger for slibning med slibepapir
a) Brug slibepapir af den rette størrelse. Følg producentens anbefalinger angående valg af slibepapir. Slibepapir, der går ud over slibepuden, udgør en fare for flænsning og kan forårsage blokering eller flænsning af disken eller tilbageslag.
Yderligere sikkerhedsvejledninger for stålbørstning
a) Vær opmærksom på, at ståltråde slynges ud af børsten selv under almindelig funktion. Overbelast ikke ståltrådene ved at lægge for meget tryk på børsten. Stålhårene kan nemt trænge gennem tyndt tøj og/eller hud.
b) Hvis der anbefales en skærm til stålbørstning, må trådhjulet eller -børsten og skærmen ikke kunne forstyrre hinanden. Stålhjul eller børster kan udvides i diameter pga. af arbejds- og centrifugale kræfter.
Reduktion af eksponering for støv
Inden du påbegynder arbejdet, skal du kontrollere fareklassen for støv, der vil blive produceret under arbejdet.
ADVARSEL: Undgå at røre ved eller indände støv, da det kan være sundhedsskadeligt. Støv skabt under brug af et elværktøj og under udførelsen af andre konstruktionsaktiviteter kan indeholde kemikalier, mineraler eller partikler, som er kendt for at forårsage luftvejsinfektioner, allergiske reaktioner, kræft, fødselsdefekter eller andre reproduktive skader hos brugeren eller omkringstående.
- Dette støv kan f.eks. dannes, når der arbejdes på hårdt træ såsom bøg eller eg, blybaseret maling, på beton, murværk eller kvartsholdige sten.
- Materiale, der indeholder asbest, må kun håndteres af specialister.
• Overhold de relevante bestemmelser i dit land for de materialer, der skal arbejdes på. - Brug en støvsuger eller et udsugningssystem med en officielt godkendt beskyttelsesklasse i overensstemmelse med de lokalt gældende bestemmelser om støvbeskyttelse, og som er egnet til det materiale, der skal arbejdes på.
- Opfang de opståede støvpartikler direkte ved kilden, og undgå at de aflejres i det omkringliggende område. Brug passende udsugningstilbehør til dette formål.
- Sørg for, at arbejdsområdet er godt ventileret.
- Bær et åndedrætsværn, der er passende til den type støv, som produceres.
Tilbageværende risici
På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:
• Hørenedsættelse.
- Risiko for personskade som følge af flyvende partikler.
- Risiko for forbrænding ved at røre ved tilbehør, der bliver varmt under betjening.
- Risiko for personskade som følge af forlænget brug.
- Risiko for støv fra farlige stoffer.
Batteritype
Disse batteripakker kan bruges:
| Batteri (kg) Batteri (kg) | |
| DCB546 1,08 DCB185 0,35 | |
| DCB547/G 1,46 DCB187 0,54 | |
| DCB548 1,46 DCB188 0,95 | |
| DCB181 0,35 DCB189 0,54 | |
| DCB182 0,61 DCBP034/G 0,32 | |
| DCB183/B/G 0,40 DCBP518/G 0,75 | |
| DCB184/B/G 0,62 |
Se afsnittet batteri-/opladervejledningen for yderligere oplysninger.
Pakkens indhold
Pakken indeholder:
1Vinkelsliber
1 125 mm beskyttelsesskærm (type B)
1Clip-on-beskyttelse
1Sidehåndtag
1 Flangesæt
1Sekskantnøgle
1 Li-ion-batteripakke (modellerne C1, D1, E1, G1, H1, L1, M1, P1, Q1, S1, T1, U1, X1, Y1, Z1)
2 Li-Ion-batteripakker (modellerne C2, D2, E2, G2, H2, L2, M2, P2, Q2, S2, T2, U2, X2, Y2, Z2)
3 Li-Ion-batteripakker (modellerne C3, D3, E3, G3, H3, L3, M3, P3, Q3, S3, T3, U3, X3, Y3, Z3)
1Betjeningsvejledning
BEMÆRK: Batteripakker, opladere og æsker følger ikke med N-modeller. Batteripakker og opladere følger ikke med NT-modeller. B-modeller indeholder Bluetooth®-batteripakker.
BEMÆRK: Bluetooth® mærket og logoerne er registrerede varemærker tilhørende Bluetooth®, SIG, Inc. og enhver form for brug af disse mærker af DEWALT er under licens. Andre varemærker og handelsnavne tilhører deres respektive ejere.
- Kontroller for eventuelle skader på værktøjet, dele og tilbehør, der kan være opstået under transport.
- Tag dig god tid til grundigt at læse og forstå denne brugsanvisning før brug.
Afmærkninger på værktøjet
Følgende piktogrammer er vist på værktøjet:
Læs brugsanvisningen før brug.
Brug høreværn.
Bær øjenværn.
Skal altid betjenes med to hænder.
Anvend ikke Type B beskyttelsesskærmen til afskæringsopgaver.
Datokodeposition (Fig. F)
Produktionsdatokoden 28 består af et 4-cifret år efterfulgt af en 2-cifret uge og forlænges af en 2-cifret fabrikskode.
Beskrivelse (Fig. A)
ADVARSEL: Du skal aldrig modificere elværktøjet eller dele af det. Det kan medføre skade eller personskade.
1 Skydekontakt (DCG407)
2 Afbryderkontakt (DCG408)
3 Startspærregreb
4 Spindellåseknap
5 Spindel
6 Ekstrahåndtag
7 Type B beskyttelsesskærm
8 Beskyttelsesskærmens udløsergreb
9 Batteripakke
10 Batteriudløserknap
11 Primært håndtag
Tilsigtet anvendelse
DCG407 og DCG408 ledningsfri vinkelslibere er konstrueret til professionel skæring, slibning og opgaver med stålbørste.
Må IKKE anvendes under våde forhold eller i nærheden af brændbare væsker eller gasser.
MARE: Brug den ikke til at skære eller snitte i træ. Brug ikke nogen form for klinger med tænder. Det kan resultere i alvorlig personskade.
Denne ledningsfrie vinkelsliber er et professionelt elværktøj.
LAD IKKE børn komme i kontakt med værktøjet. Uerfarne brugere må ikke anvende dette værktøj uden opsyn.
- Små børn og svagelige personer. Dette værktøj er ikke beregnet til at blive brugt af små børn eller svagelige personer uden opsyn.
- Dette produkt er ikke beregnet til at blive brugt af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale evner, eller som mangler erfaring, kendskab eller færdigheder, medmindre de er under opsyn af en person, der er ansvarlig for deres sikkerhed. Børn må aldrig efterlades alene med dette produkt.
Funktioner
Spændingssvigtafbryder
Spændingssvigtfunktionen forhindrer vinkelsliberen i at genstarte, uden at afbryderen slukkes og tændes, hvis der er en afbrydelse i strømforsyningen.
Elektronisk kobling
Denne enhed er udstyret med en E-Clutch™ (elektronisk kobling), der i tilfælde af høj belastning eller blokering af hjulet vil blive slået fra for at nedsætte drejemomentudvirkningen over for brugeren. Der skal tændes og slukkes for kontakten (slå til og fra) for at genstarte værktøjet.
Kickback Brake™
Når en blokering-, opstoppen- eller fastsættelseshændelse registreres, aktiveres den elektroniske bremse med maksimal kraft for hurtigt at stoppe hjulet, reducere vinkelsliberens bevægelse og slukke for vinkelsliberen. Kontakten skal slippes og derefter trykkes ind for at genstarte værktøjet.
Power-OFF™ overbelastningsbeskyttelse
Motorens strømforsyning vil blive reduceret i tilfælde af overbelastning af motoren. Med fortsat overbelastning af motoren vil værktøjet slå fra. Kontakten skal slippes og derefter trykkes ind for at genstarte værktøjet. Værktøjet vil slå fra, hver gang den aktuelle belastning når den aktuelle overbelastningsværdi (motorens sammenbrændingspunkt). Hvis der fortsat er nedlukninger på grund af overbelastning, skal du anvende mindre kraft/vægt på værktøjet, indtil værktøjet virker uden aktivering af overbelastningen.
Blød startfunktion
Den bløde startfunktion giver mulighed for langsom hastighedsopbygning for at undgå ryk ved start. Denne funktion er særdeles nyttig, när der arbejdes i lukkede rum.
SAMLING OG JUSTERINGER
▲DVARSEL: For at nedsætte risikoen for alvorlig personskade skal du slå værktøjet fra og frakoble batteripakken inden du foretager eventuelle justeringer eller fjerner/installerer fastgørelser eller tilbehør. En utilsigtet start kan forårsage kvæstelser.
ADVARSEL: Anvend kun DEWALT batterier og opladere.
Isætning og udtagning af batteripakke fra værktøjet (Fig. B)
BEMÆRK: Kontrollér, at din batteripakke 9 er helt opladet.
Sådan installeres batteripakken i værktøjets håndtag
- Batteripakken skal udrettes ift. skinnerne inde i værktøjets håndtag (Fig. B).
- Skub det ind i håndtaget, indtil batteripakken sidder godt fast i værktøjet og sørg for at du hører, at den klikker på plads.
Sådan fjernes batteripakken fra værktøjet
- Tryk på batteriets udløserknap 10 og træk batteripakken ud af værktøjets håndtag med en fast bevægelse.
- Isæt batteripakken i opladeren.
Batteripakker til indikator (Fig. B)
Nogle DEWALT batteripakker har en indikatormåler 12, som består af tre grønne LED-lamper, der angiver det resterende opladningsniveau i batteripakken.
Du aktiverer indikatoren ved at trykke på og holde indikatorknappen nede. En kombination af de tre grønne LED lamper vil lyse og angive niveauet for den resterende opladning. Når niveauet for opladning i batteriet ligger under den brugbare grænse, lyser indikatoren ikke, og batteriet skal genoplades.
BEMÆRK: Indikatoren indikerer blot den resterende opladning i batteripakken. Den angiver ikke værktøjets funktionalitet og varierer afhængigt af produktkomponenter, temperatur og slutbrugeranvendelse.
Påsætning af sidehåndtag (Fig. C)
ADVARSEL: Før du anvender værktøjet, skal du sikre, at håndtaget sidder godt fast.
Skru sidehändtaget 6 godt fast i et af hullerne på en af gearkassens sider. Sidehändtaget skal altid bruges for hele tiden at have kontrol over værktøjet.
Drejning af gearkassen (Fig. D)
Til forbedring af brugerkomforten vil gearkassen rotere 90° ved skæreopgaver.
- Fjern de fire hjørneskruer, der fastgør gearkassen til motorhuset.
- Drej uden at adskille gearkassen fra motorhuset gearkassehovedet til den ønskede position.
BEMÆRK: Hvis gearkassen og motorhuset bliver adskilt med mere end 3 mm, skal værktøjet til service og genmonteres af et autoriseret DEWALT-servicecenter. Hvis værktøjet ikke bliver sendt til service, kan det resultere i fejl i motor og leje.
- Geninstallér skruerne til at fastgøre gearkassen til motorhuset. Stram skruer til 1,9–2,1 Nm moment. Overspænding kan få skruerne til at skrue over gevind.
Montering af clip-on-beskyttelsen (Fig. A, E1, E2)
Clip-on-beskyttelsen omdanner en Type B-beskyttelse til en Type A-beskyttelse.
- Placer clip-on-beskyttelsen 14 på Type B-beskyttelsen, så krogen 15 for enden af clip-on-beskyttelsen flugter med kanten 16 af Type B-beskyttelsen.
- Tryk på grebet på clip-on-beskyttelsen 17, indtil läseknappen 18 griber fat i läsekrogen 19. Clip-on-beskyttelsen er nu låst fast.
- For at fjerne clip-on-beskyttelsen skal du trykke låseknappen mod grebet på clip-on-beskyttelsen, og clip-on-grebet frigives." Clip-on-grebet kan nu løftes, og clip-on-grebet kan fjernes fra Type B beskyttelsesskærmen.
Beskyttelsesskærme
RORSIGTIG: Beskyttelsesskærme skal bruges sammen med alle slibehjul, skærehjul, slibestøttehjul, stålbørster og stålhjul. Værktøjet må kun bruges uden beskyttelsesskærm til slibning med konventionelle slibehjul. Se Fig. A for at se de beskyttelsesskærme, der leveres sammen med enheden. Nogle opgaver kan kræves indkøb af en korrekt beskyttelsesskærm fra din lokale forhandler eller autoriserede servicecenter.
NORSIGTIG: Når der anvendes en Type 1/41/Type A (afskæring)/Type B med clip-on hjulafskærmning til arbejde, hvor ansigtet er udsat, kan hjulbeskyttelsen gribe fast i arbejdsemnet og forårsage dårlig kontrol.
NORSIGTIG: Ved brug af Type 27/Type B (slibehjul)/Type B med clip-on hjulafskærmning til skærearbejde med bundne slibehjul er der en øget risiko for udsættelse for gnister og partikler samt for udsættelse for skivefragmenter i tilfælde af, at skiven sprænger.
FORSIGTIG: Ved brug af en Type 1/41/Type A (afskæring), Type 27/Type B (slibeskive) hjulafskærmning til afskæring og til arbejde, hvor ansigtet er udsat, i beton eller murværk, er der en øget risiko for udsættelse for støv og tab af kontrol, hvilket resulterer i tilbageslag.
FORSIGTIG: Ved brug af en Type A (afskæring) eller Type B (slibeskive) hjulafskærmning med en stålbørste af hjultypen med en tykkelse, der er større end den maksimale tykkelse som specificeret i de Tekniske data, kan ledningerne blive fanget i beskyttelsesskærmen, hvilket kan føre til brud på ledninger.
BEMÆRK: Kantslibning og -skæring kan udføres med Type 27 hjul designet og specificeret til dette formål; 6,3 mm tykke hjul er konstrueret til overfladeslibning, mens producentens label for tyndere Type 27 hjul skal undersøges for at se, om
de kan bruges til overfladeslibning eller kun til kantslibning/-skæring. En Type 1/41/Type A/Type B med clip-on (afskæring) hjulafskærmning skal bruges til alle hjul, hvor overfladeslibning er forbudt. En Type 1/41/Type A/Type B med clip-on (afskæring) (tidligere kaldet Type 1/41) hjulafskærmning skal bruges til alle dobbelte formål (kombinerede slibe- og afskæringsslibehjul). Skæring kan også udføres ved at bruge et Type 1/41-hjul og en hjulafskærmning til Type 1/41/Type A/Type B med clip-on afskæringsskive, tidligere kaldet Type 1/41 afskærmning.
BEMÆRK: Se oversigt over anvendelsesområde for tilbehør og beskyttelsesanordninger for at vælge den rigtige kombination af beskyttelse/tilbehør.
Montering og justering af beskyttelsesskærmen (Fig. F)
▲OVARSEL: For at mindske risikoen for alvorlige personskader, skal du slukke for værktøjet og tage batteripakken ud, før du foretager justeringer eller fjerner/installerer tilbehør. En utilsigtet start kan forårsage kvæstelser. Justering af beskyttelsesskærmen
For justering af beskyttelsesskærmen, aktiverer beskyttelsesskærmens udløsergreb 8 et af justeringshullerne 13 på beskyttelsesskærmens krave ved hjælp af en skraldefunktion.
Den aktiverede overflade hælder og vil fortsætte til det næste justeringshul, når beskyttelsesskærmen drejes i urets retning (spindel vender mod bruger), men låser selv i retning mod uret.
Montering af beskyttelsesskærmen (Fig. F)
- Tryk på beskyttelsesskærmens udløsergreb 8.
- Mens beskyttelsesskærmens udløsergreb holdes åben, rettes øsknerne 20 på beskyttelsesskærmen ind efter kærverne 21 på gearkassen.
- Mens beskyttelsesskærmens udløsergreb holdes åben, skub beskyttelsesskærmen ned, indtil beskyttelsesskærmens øskner aktiveres og drej dem ind i rillen på gearkassenavet. Slip beskyttelsesskærmens udløsergreb.
- Drej mens spindlen vender mod operatøren beskyttelsesskærmen til den ønskede arbejdsposition. Tryk på og hold beskyttelsesskærmens udløsergreb 8 for at dreje beskyttelsesskærmen i retning mod uret.
BEMÆRK: Selve beskyttelsesskærmen skal anbringes mellem spindlen og brugeren for at yde maksimal beskyttelse til brugeren.
Beskyttelsesskærmens udløsergreb skal falde i hak i et af justeringshullerne 13 på beskyttelsesskærmens krave. Dette sikrer, at beskyttelsesskærmen sidder fast. - Du fjerner beskyttelsesskærmen ved at følge trinene 1-3 af disse instruktioner i omvendt rækkefølge.
Flanger og hjul
Montering af hjul uden nav (Fig. G)
ADVARSEL: Hvis flangen/fastgørelsesmøtrikken/hjulet ikke er placeret korrekt, kan det føre til alvorlig skade (eller beskadigelse af værktøjet eller hjulet).
∅RSIGTIG: Inkluderede flanger skal anvendes med nedtrykket center type 27 og type 42 slibehjul og type 41 skærehjul. Se tilbehørsskemaet for yderligere oplysninger.
ADVARSEL: En lukket beskyttelsesskærm ved tosidet skærehjul er påkrævet, när der anvendes skærehjul.
▲DVARSEL: Anvendelse af en beskadiget flange eller beskyttelsesskærm eller undladelse af at bruge en korrekt flange og beskyttelsesskærm kan resultere i skader på grund af hjulbrud og hjulkontakt. Se tilbehørsskemaet for yderligere oplysninger.
1. Anbring værktøjet på et bord med beskyttelsesskærm opad.
2. Installér støtteflangen 22 på spindlen 5 med den forhøjede midte (pilot) vendende imod hjulet. Tryk støtteflangen på plads.
3. Anbring hjulet 23 imod støtteflangen, idet du centrerer hjulet på støtteflangens forhøjede midte (pilot).
4. Mens du trykker spindelläsknappen ned og med de sekskantede fordybninger vendende væk fra hjulet, trækkes låseflangen 24 på spindlen.
5. Mens du trykker spindelläseknappen ned, skal du stramme låseflangen 24 med hænderne eller ved hjælp af den medfølgende skruenøgle. (Anvend kun en låseflange, hvis den er i perfekt stand.) Se tilbehørstabellen for oplysninger om flangen.
6. Du fjerner hjulet i omvendt rækkefølge.
Montering af slibestøtteskiver (Fig. A, H)
BEMÆRK: Anvendelse af en beskyttelsesskærm med slibningsskiver, der bruger støtteskiver, ofte kaldet fiberharpiksskiver, er ikke nødvendig. Da en beskyttelsesskærm ikke er nødvendig til dette tilbehør, er det muligt, at en beskyttelsesskærm ikke passer korrekt, hvis den anvendes.
ADVARSEL: Hvis flangen/ fastgørelsesmøtrikken/ hjulet ikke er placeret korrekt, kan det føre til alvorlig skade (eller beskadigelse af værktøjet eller hjulet).
▲DVARSEL: Den korrekte beskyttelsesskærm skal geninstalleres for slibehjul, skærehjul, slibestøttehjul, stålbørste eller stålhjulsopgaver, efter at slibeopgaverne er afsluttede.
-
Anbring eller skær et passende støtteskivegevind på spindlen.
-
Anbring slibeskiven 26 på støtteskiven.
-
Mens spindellåsen 4 trykkes ned, skal der skæres en klemmemøtrikgevind 27 på spindlen, og den forhøjede midte på klemmemøtrikken føres ind i midten af slibeskiven og støtteskiven.
-
Spænd klemmemøtrikken manuelt. Tryk derefter spindellåseknappen ned, mens slibeskiven drejes, indtil slibeskiven og klemmemøtrikken er tætsiddende.
-
Du demonterer hjulet ved at tage fat i og dreje støtteskiven og slibeskiven, mens du trykker på spindellåseknappen.
Montering og demontering af navhjul (Fig. I)
Navhjul installeres direkte på den gevindskårede spindel. Tilbehørsgevindet skal matche spindelgevindet.
- Fjern støtteflangen ved at trække den væk fra værktøjet.
- Skru hjulet på spindlen 5 med hånden.
- Tryk spindellåseknappen 4 ned og brug en skruenøgle til at spænde hjulnavet.
- Du demonterer hjulet i omvendt rækkefølge.
BEMÆRK: Hvis du undlader at sætte hjulet korrekt på før værktøjet drejes, kan værktøjet eller hjulet blive beskadiget.
Montering af stålhjul (Fig. A, I)
ADVARSEL: Hvis flangen/fastgørelsesmøtrikken/hjulet ikke er placeret korrekt, kan det føre til alvorlig skade (eller beskadigelse af værktøjet eller hjulet).
∅RSIGTIG: Du nedsætter risikoen for personskade ved at bære arbejdshandsker, når du arbejder med stålbørster og -hjul. De kan blive skarpe.
FORSIGTIG: For at nedsætte risikoen for at beskadige værktøjet, må hjul eller børste ikke røre ved beskyttelsesskærmen, när den er monteret eller när den er i brug. Det kan forårsage skjult beskadigelse af udstyret og ledninger kan sprænges fra udstyrshjul eller kop. Stålhjul installeres direkte på den gevindskårne spindel uden brug af flanger. Brug kun stålbørster eller -hjul, der er forsynet med et gevindskåret nav. Dette udstyr kan købes hos din lokale forhandler eller hos et autoriseret servicecenter.
-
Anbring værktøjet på et bord med beskyttelsesskærm opad.
-
Skru hjulet på spindlen 5 med hånden.
-
Tryk spindellåseknappen 4 ned og brug en skruenøgle på stålhjulsnavet eller -børsten til at spænde hjulet.
-
Du fjerner hjulet i omvendt rækkefølge.
BEMÆRK: Du nedsætter risikoen for beskadigelse af værktøjet ved at anbringe hjulnavet korrekt, før du tænder for værktøjet.
Før brugen
- Montér beskyttelsesskærmen og den rette skive eller hjul. Brug ikke skiver eller hjul, der er meget slidte.
- Sørg for, at støtte- og låseflangen er monteret korrekt. Følg de instruktioner, der findes i Diagram over slibe- og skæretilbehør.
- Sørg for, at skiven eller hjulet drejer i retning af pilene på tilbehøret og værktøjet.
- Brug ikke et beskadiget tilbehør. Før brug af tilbehør undersøges f.eks. slibehjul for skår og revner, støttepuder for revner eller slid og stålbørste for løse eller revnede tråde. Hvis elværktøjet eller tilbehøret tabes, bør det undersøges for skade, eller der bør monteres ubeskadiget tilbehør. Efter undersøgelse og montering af tilbehør placeres du og tilskuere væk fra tilbehørets rotationsplan, og elværktøjet køres ved maksimal tomgangshastighed i et minut. Beskadiget tilbehør vil normalt gå i stykker under denne testkørsel.
BETJENING
Brugsvejledning
ADVARSEL: Overhold altid sikkerhedsvejledningen og de gældende regler.
ADVARSEL: For at reducere risikoen for personskade, sluk og tag batteripakken af, inden der foretages justeringer eller afmontering/installation af udstyr eller tilbehør. Utilsigtet start kan medføre kvæstelser.
ADVARSEL: For at reducere risikoen for alvorlig personskade, skal du ALTID anvende den rette håndposition som vist.
▲DVARSEL: For at reducere risikoen for alvorlig personskade skal du ALTID holde godt fast i tilfælde af en pludselig reaktion. Korrekt håndposition kræver en hånd på hovedhåndtaget 11 og den anden hånd på ekstrahåndtaget 6, som vist i Fig. J.
Kontakter
FORSIGTIG: Hold godt fast i hjælpehåndtaget og værktøjets krop for at have kontrol over værktøjet ved opstart og under brug, indtil hjulet eller tilbehøret holder op med at dreje. Sørg for, at hjulet står helt stille, før du lægger værktøjet fra dig.
BEMÆRK: For at reducere uventet værktøjsbevægelse bør du ikke tænde og slukke for værktøjet under belastningsforhold. Lad sliberen køre op til fuld hastighed, før den rører arbejdsoverfladen. Løft værktøjet fra overfladen, før du slukker for værktøjet. Lad værktøjet holde helt op med at dreje, før du lægger det fra dig.
Skydekontakt (Fig. A) DCG407
ADVARSEL: Før du slutter værktøjet til en strømkilde, skal du sørge for, at skydekontakten står i positionen "OFF". Kontrollér, at skydekontakten står i off-position som beskrevet ovenfor efter enhver afbrydelse af strømforsyningen til værktøjet som fx en fejlstrømsafbryder, tilbagevisning af en kredsløbsafbryder, fejlagtig udtrækning af stikket eller strømsvigt.
Du starter værktøjet ved at skubbe ON/OFF skydekontakten 1 imod forsiden på værktøjet. Du slukker for værktøjet ved at slippe ON/OFF skydekontakten.
For fortsat drift skub kontakten imod forsiden på værktøjet og tryk den forreste del af kontakten indad. Du stopper værktøjet, når du arbejder i forsat funktion ved at presse mod den bagerste del af skydekontakten og slippe den.
Afbryderkontakt (Fig. A) DCG408
- For at tænde for værktøjet skal du skubbe spærrekontakten 3 mod enden af værktøjet og derefter trykke på afbryderkontakten 2. Værktøjet vil køre, mens der trykkes på kontakten.
- Sluk for værktøjet ved at slippe afbryderkontakten.
Spindellås (Fig. A)
Spindellåsens 4 funktion er at forhindre spindelen i at dreje, når der monteres eller fjernes hjul. Betjen kun spindellåsen, når der er slukket for værktøjet, og stikket er taget ud af kontakten, og værktøjet står helt stille.
BEMÆRK: For at reducere risikoen for skade på værktøjet, bør du ikke aktivere spindellåsen, mens værktøjet kører. Det kan resultere i skade på værktøjet, og påsat tilbehør kan falde af og eventuelt forårsage personskade.
For at aktivere låsen skal du trykke på spindellåseknappen og dreje spindelen, indtil du ikke kan dreje den længere.
Overfladeslibning og stålbørstning (Fig. K)
∅RSIGTIG: Brug altid den korrekte beskyttelsesskærm ifølge instruktionerne i denne vejledning.
Sådan udføres arbejde på et arbejdsemnes overflade:
- Lad værktøjet nå fuld hastighed, for det rører arbejdsoverfladen.
- Anvend minimum tryk på arbejdsoverfladen og lad værktøjet køre ved høj hastighed. Hastigheden ved fjernelse af maling er højest, når værktøjet kører med høj hastighed.
- Oprethold en passende vinkel mellem værktøjet og arbejdsoverfladen. Se skemaet i henhold til speciel funktion.
| Funktion Vinkel |
| Slibning 20° -30° |
| Slibning med flapskive 5° -10° |
| Slibning med støtteskive 5° -15° |
Funktion Vinkel
- Oprethold kontakt mellem kanten på hjulet og arbejdsoverfladen.
- Hvis slibning med klapskiver eller stålbørstning bevæg værktøjet kontinuerligt i en fremadrettet og tilbagegående bevægelse for at undgå at skabe udhulninger i arbejdsoverfladen.
- Hvis slibning med en støtteskive, flyt hele tiden værktøjet i en lige linje for at forhindre afbrænding og hvirvlen af arbejdsoverfladen.
BEMÆRK: Hvisdu lader værktøjet hvile på arbejdsoverfladen uden bevægelse, vil det beskadige arbejdsemnet.
- Løft værktøjet fra arbejdsoverfladen, før du slukker for værktøjet. Lad værktøjet holde helt op med at dreje, før du lægger det fra dig.
AORSIGTIG: Vær ekstra omhyggelig, när du arbejder over et hjørne, da du kan komme ud for en hurtig bevægelse fra slibemaskinen.
Forholdsregler der skal tages under arbejde på et lakeret emne
- Slibning eller stålbørstning af blybaseret maling ANBEFALES IKKE på grund af vanskeligheden ved at styre det forurenede støv. Børn og gravide kvinder er udsat for den største risiko for blyforgiftning.
- Da det kan være vanskeligt at finde ud af, hvorvidt en maling indeholder bly uden en kemisk analyse, anbefaler vi de følgende forholdsregler ved slibning af alle malinger:
Personlig sikkerhed
- Ingen børn eller gravide kvinder må opholde sig i arbejdsområdet, när der foretages slibning eller stålbørstning af maling, för al rengøring er afsluttet.
- Alle personer, som kommer ind i arbejdsområder, skal bære en støvmaske eller en respirator. Filteret skal udskiftes dagligt, eller när bæreren har svært ved at trække vejret.
BEMÆRK: Du bør udelukkende anvende støvmasker, der er beregnet til arbejde med blybaseret malingsstøv og dampe. Almindelige malingsmasker tilbyder ikke denne beskyttelse. Find den korrekte N.I.O.S.H.-godkendt støvmaske hos din forhandler.
- Der bør IKKE SPISES, DRIKKES eller RYGES i arbejdsområdet for at undgå at indtage forurenede malingspartikler. Arbejdere skal vaske sig og rydde op, F∅R de spiser, drikker eller ryger. Der må ikke efterlades føde-, drikke- eller rygevarer i arbejdsområdet, hvor der kan falde støv på dem.
Miljømæssig sikkerhed
- Maling skal fjernes på en sådan måde, at mængden af genereret støv minimeres.
- Områder, hvor der foregår fjernelse af maling, skal forsegles med plastiktildækninger på 4 mils tykkelse.
- Slibning skal foregå på en sådan måde, at sporing af malingsstøv uden for arbejdsområdet reduceres.
- Alle overflader i arbejdsområdet skal støvsuges og rengøres grundigt hver dag, mens slibningen foregår. Støvsugerfilterposer skal hyppigt udskiftes.
- Plastikklude skal samles sammen og bortskaffes sammen med alle støvskår eller andre bortskaffelsesrester. De skal
anbringes i forseglede affaldsbeholdere og bortskaffes via regelmæssige affaldsbortskaffelsesprocedurer.
Under rengøring skal børn og gravide kvinder holdes på afstand af arbejdsområdet.
- Al legetøj, vaskbare møbler og redskaber, der bruges af børn, skal vaskes omhyggeligt, før de bruges igen.
Kantslibning og -skæring (Fig. L)
ADVARSEL: Anvend ikke kantslibnings-/skæringshjul til overfladeslibningsopgaver, fordi disse hjul ikke er designet til de sidetryk, som opstår med overfladeslibning. Resultatet kan blive brud på hjulet og personskade.
AORSIGTIG: De hjul, der bruges til kantslibning og -skæring kan knække eller få tilbageslag, hvis de bøjes eller vrides, når værktøjet bruges. Ved alle kantslibnings-/skærearbejder skal den åbne side på beskyttelsesskærmen være anbragt på afstand af brugeren.
BEMÆRK: Kantslibning-/skæring med en type 27 skive skal begrænses til fladskæring og udskæring mindre end 6,3 mm i dybden, når hjulet er nyt. Reducer dybden af skæringen/udskæringen i takt med nedslidningen af hjulets radius. Se DCG407, DCG408 Anvendelsesområde for tilbehør og beskyttelsesanordninger for flere oplysninger. Kantslibning/-skæring med en type 41 skive kræver brug af en Type A/Type B med clip-on-beskyttelse.
- Lad værktøjet nå fuld hastighed, for det rører arbejdsoverfladen.
- Anvend minimum tryk på arbejdsoverfladen og lad værktøjet køre ved høj hastighed. Slibe-/skærehastigheden er højest, når værktøjet kører med høj hastighed.
- Anbring dig, så den åbne underside på hjulet vender væk fra dig.
- Når du har startet på en skæring, og du har oprettet et indhak i arbejdsemnet, skal du ikke ændring vinklen på snittet. Ændring af vinklen vil få hjulet til at bøje og kan medføre et brud på hjulet. Kantslibehjul er ikke designet til at modstå de sidetryk, som bøjning kan frembringe.
- Løft værktøjet fra arbejdsoverfladen, før du slukker for værktøjet. Lad værktøjet stoppe med at rotere, før det lægges ned.
Metalarbejde
Når værktøjet anvendes på metalarbejder, skal du sørge for, at der er indsat en fejlstrømsafbryder (RCD) for at undgå restricisi som følge af metalspåner.
Hvis fejlstrømsafbryderen er slukket, skal du få værktøjet efterset af en autoriseret DEWALT-reparatør.
ADVARSEL: Under ekstreme arbejdsforhold kan der ophobes støv inde i maskinehuset, når der arbejdes med metal. Dette kan resultere i, at beskyttelsesisoleringen inde i maskinen bliver reduceret og dermed øger risikoen for elektrisk stød. For at undgå ophobningen af metalspåner inde i maskinen anbefaler vi at rydde ventilationshullerne dagligt.
Se Vedligeholdelse.
Savning i metal
Ved skæring med bundne slibemidler, brug altid Type A/Type B med clip-on-beskyttelse.
Ved skærearbejde arbejd med moderat hastighed tilpasset til det materiale, der skæres. Læg ikke tryk på skæreskiven eller vip eller drej maskinen.
Nedsæt ikke hastigheden på nedkørende skæreskiver ved at anvende sidelæns tryk.
Maskinen skal altid arbejde i en opadgående slibningsbevægelse. Ellers er der fare for, at den bliver skubbet ukontrolleret ud af snittet.
Ved skæring af profiler og firkantede barrer, er det bedst at starte på det mindste tværsnit.
Grovslibning
Brug aldrig en skæreskive til grovslibning.
Brug altid sikkerhedsskærmen Type B.
De bedste grovslibningsresultater opnås, når maskinen indstilles til en vinkel på 30° til 40°. Flyt maskinen frem og tilbage med et moderat tryk. På denne måde bliver arbejdsemnet ikke for varmt, bliver ikke misfarvet, og der dannes ingen riller.
Stenskæring
Maskinen må kun benyttes til tørskæring.
Ved skæring af sten er det bedst at bruge en diamant skæreskive. Betjen kun maskinen med ekstra støvbeskyttelsesmaske.
Arbejdsråd
Udvis forsigtighed, när der skæres huller i bærende vægge.
Huller i strukturelle vægge er underlagt lovbestemte/landespecifikke regulativer. Disse regulativer skal overholdes under alle omstændigheder. Før du starter på arbejdet, kan du kontakte den ansvarlige ingeniør, arkitekt eller bygningssupervisor.
VEDLIGEHOLDELSE
Dit elværktøj er beregnet til langvarig brug med minimal vedligeholdelse. Værktøjets fortsatte tilfredsstillende drift afhænger af korrekt vedligeholdelse og rengøring af værktøjet.
ADVARSEL: For at reducere risikoen for personskade, sluk og tag batteripakken af, inden der foretages justeringer eller afmontering/installation af udstyr eller tilbehør. Utilsigtet start kan medføre kvæstelser.
Der kan ikke udføres service på opladeren eller batteripakken. Se bagsiden af denne vejledning for kontaktoplysninger til servicecentre, eller gå ind på www.2helpU.com.
Smøring
Dette elektriske værktøj skal ikke smøres yderligere.
Rengøring
ADVARSEL: For at sikre sikker og effektiv drift skal du altid holde det elektriske apparat og ventilationsåbningerne rene.
▲OVARSEL: Blæs støv og snavs ud af hovedhuset med tør luft, lige så snart der samler sig snavs i og omkring luftaftrækket. Bær godkendte beskyttelsesbriller og godkendt støvmaske ved udførelse af denne procedure.
ADVARSEL: Brug aldrig opløsningsmidler eller andre kraftige kemikalier til at rengøre værktøjets ikke-metalliske dele. Disse kemikalier kan nedbryde de materialer, der bruges i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet i væske.
Ventilationsåbninger kan rengøres med en tør, blød ikke-metallisk børste og/eller en egnet støvsuger. Brug ikke vand eller rengøringsmidler. Bær godkendt øjenværn og godkendt støvmaske.
Valgfrit tilbehør
▲DVARSEL: Eftersom andet tilbehør, end det, der tilbydes af DEWALT, ikke blevet testet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at reducere risikoen for tilskadekomst bør kun tilbehør anbefalet af DEWALT bruges sammen med dette produkt.
ADVARSEL: Brug ikke en limet slibeskive, hvor udløbsdatoen er overskredet (EXP), som markeret nær midten af hjulet (hvis det medfølger). Skiver, som er udløbet, er mere tilbøjelige til at briste og forårsage alvorlig personskade. Opbevar limede slibeskiver på et tørt sted uden ekstreme temperaturer eller fugtighed. ∅delæg skiver, der er udløbet eller beskadiget, så de ikke kan bruges. Ret henvendelse til din forhandler vedr. yderligere oplysninger mhp. det passende tilbehør.
Miljøbeskyttelse
Produkter/batterier kan genbruges, men hvis de er markeret med den overstregede skraldespand, må de ikke bortskaffes sammen med almindeligt husholdningsaffald. Lad batterierne aflade helt og adskil dem, og adskil eventuelle lyskilder fra produktet, hvis det er muligt. Det er brugerens ansvar at slette personlige oplysninger fra produktet. Aflever derefter affaldet på et officielt affaldsindsamlingsanlæg eller hos en deltagende forhandler, som ofte tager imod det gratis. Emballagen skal bortskaffes baseret på den markerede materialekode. Brugs- og sikkerhedsinstruktioner bør kun bortskaffes, når det relevante produkt ikke længere er i brug.
Kontakt din kommune for at få vejledning i affaldshåndtering. Få yderligere oplysninger på www.2helpU.com og ved at scanne ovenstående QR-kode.
| Yderligere oplysninger om beskyttelsesskærme og tilbehør | |
| Når der anvendes segmenterede diamanthjul, må der kun anvendes diamanthjul med en perifer spalte på højst 10 mm og en negativ skråningsvinkel. |  |
| BRUG IKKE Segmenterede diamanthjul med en perifer spalte på mere end 10 mm og/eller en positiv vinkel. |  |
| For alt tilbehør til slibning, afslibning med sandpapir og trådbørstning med hjul skal den nederste del af tilbehøret være anbragt inden for beskyttelseskabinettet med mindst 2 mm afstand til beskyttelseskabinettets nederste kant. |  |
Anvendelsesområde for tilbehør og beskyttelsesanordninger
| Tilbehørstype | Tilbehør | Beskyttelsesskærm | Montering til reference | |
| Overfladeslibning Skivetype 27 |  |   Type B (Slibning) |  | |
| Afskæring | Skivetype 41 (1A)(metal/murværk/beton) |   Type A (Lukket afskæring)  Type B beskyttelsesskærm medclip-on-beskyttelse |  | |
| Skivetype 42 (27A)(metal/murværk/beton) |   Type A (Lukket afskæring)  Type B beskyttelsesskærm medclip-on-beskyttelse |  | ||
| Diamantskæreskive(metal/murværk/beton) |   Type A (Lukket afskæring)  Type B beskyttelsesskærm medclip-on-beskyttelse |  | ||
| 1 For acceptabel diamantskive-geometri reference Oversigt over anvendelsesområde for tilbeharg beskyttelsesanordninger. | ||||
| Slibeskive til andrematerialer end metal ellermurværk/beton |   Type A (Lukket afskæring)  Type B beskyttelsesskærm medclip-on-beskyttelse |  | ||
| Dobbeltanvendelse(kombineretafskæring ogslibning) | Slibeskive til dobbeltanvendelse |   Type A (Lukket afskæring)  Type B beskyttelsesskærm medclip-on-beskyttelse |  | |
DANSK
| Tilbehørstype | Tilbehør | Beskyttelsesskærm | Montering til reference | |
| Stålbørstning Stålbørste af skivetype |  |  Type B (Slibning) |  | |
| Slibning | Klapskive (Type 27 / Type 29) |  |   Type B (Slibning) |  |
| Fleksibelt slibemiddel (f.eks. Sandpapir) (understøttet af et fleksibelt underlag) |  |   Beskyttelsesskærm ikke krævet |  | |
| ^5 Gummiunderlag og slibeklemme (inkluderet med gummiunderlag) kan tilkøbes hos din lokale DLWALT forhandler eller dit autoriseredeDFWALT servicecenter. | ||||
| Afskærmninger Betonskæring |  |  DWE46225 Skæreafskærmning  | ||
| Yderligere oplysninger om beskyttelsesskærme og tilbehør | ||
| Ikke-godkendte hjul Type 11/T11 |  | |
| Skivenøgle med nav | Hjulnøgle med nav kan tilkøbes hos din lokale DEWALT forhandler eller dit autoriserede DEWALT servicecenter. |  |
AARE: Brug den ikke til at skære eller snitte i træ. Brug ikke nogen form for klinger med tænder. Det kan resultere i alvorlig personskade.
Sette på sidehåndtak (Fig. C)
Den påklipsbare beskyttelsen konverterer en Type B-beskyttelse til en Type A-beskyttelse.
