DCG407 - Slipmaskiner DEWALT - Gratis bruksanvisning och manual

Produkttyp	Sladdlös vinkelslip
Märke	DeWALT
Modell	DCG407
Märkspänning	18 V likström
Batterityp	Li-Ion (kompatibel med DCB181 till DCB548 batteripaket)
Tomgångsvarvtal	9000 min⁻¹
Slipskivans diameter	125 mm
Kapskivans diameter	125 mm
Axelns diameter	M14
Axelns längd	13,2 mm
Vikt (utan batteri)	1,61 kg
Ljudtrycksnivå (LPA)	87 dB(A) (osäkerhet 3 dB)
Ljudeffektsnivå (LWA)	95 dB(A) (osäkerhet 3 dB)
Vibration – Ytslipning	7,9 m/s² (osäkerhet 1,5 m/s²)
Vibration – Skivslipning	2,7 m/s² (osäkerhet 1,5 m/s²)
Vibration – Betongslipning	6,8 m/s² (osäkerhet 2,0 m/s²)
Vibration – Kapning	6,8 m/s² (osäkerhet 2,0 m/s²)
Huvudfunktioner	Slipning, kapning, polering, borstning
Säkerhetsteknik	E‑Clutch™, Kickback Brake™, Power‑OFF™, mjukstart
Strömställartyp	Glidande (DCG407) eller spak (DCG408)
Underhåll och rengöring	Rengör ventilationsöppningarna med torr luft; ingen extra smörjning
Reservdelar och reparerbarhet	Kontakta en auktoriserad DeWALT serviceverkstad; använd originaltillbehör
Överensstämmelsestandarder	2006/42/CE, EN 62841‑1, EN 62841‑2‑3

Vanliga frågor - DCG407 DEWALT

Vilka batterityper kan jag använda med slipmaskinen DCG407?

DCG407 använder Li-Ion 18 V batterier från DeWALT, såsom modellerna DCB181, DCB182, DCB183, DCB184, DCB185, DCB187, DCB188, DCB189, DCB546, DCB547, DCB548, DCBP034 och DCBP518. Se manualen för fullständig lista.

Hur installerar jag skyddskåpan?

Tryck på kåpans frigöringsknapp, rikta in kåpans flikar med växelhusets slitsar, vrid sedan kåpan medurs till önskat läge. Släpp spaken för att låsa. Kåpan ska placeras mellan axeln och användaren för maximalt skydd.

Vad gör jag om skivan fastnar?

Verktyget är utrustat med Kickback Brake™ som bromsar skivan och stänger av verktyget om det kläms. Släpp strömställaren, tryck sedan igen för att starta om. Om problemet kvarstår, minska trycket på verktyget.

Vad är funktionen hos E‑Clutch elektroniska koppling?

E‑Clutch™ stänger av verktyget vid överbelastning eller blockering av skivan, vilket minskar reaktionsvridmomentet för användaren. För att starta om, släpp och tryck in strömställaren igen.

Kan jag använda slipmaskinen för att såga trä?

Nej, verktyget är avsett för slipning, kapning, polering och borstning av metall och mineralmaterial. Använd aldrig tandade blad för att såga eller skära trä, det kan orsaka allvarliga skador.

Hur underhåller jag slipmaskinen?

Rengör regelbundet ventilationsöppningarna med torr luft för att förhindra dammansamling. Använd en fuktig trasa med mild tvål för höljet. Smörj inte verktyget, det kräver ingen extra smörjning.

Vilka kaptillbehör rekommenderas?

Använd skivor av typ 41 (kapning) eller 42 (kapning/slipning) med skyddskåpa typ A (sluten). För stenkapning, föredra en diamantskiva. Använd alltid originaltillbehör från DEWALT.

Hur ändrar jag växelhusets position?

Ta bort de fyra skruvarna i växelhuset, vrid huvudet till önskad position (max 90°), dra sedan åt skruvarna med ett vridmoment på 1,9–2,1 Nm. Separera inte huset från motorblocket mer än 3 mm.

Vad betyder indikatorljuset för effektmätaren på batteriet?

Vissa batteripaket har en mätare med tre lysdioder. Tryck på knappen så visar lysdioderna återstående laddningsnivå. Om ingen lysdiod tänds måste batteriet laddas.

Var hittar jag kontaktuppgifter till serviceavdelningen?

Se sista sidan i bruksanvisningen eller besök www.2helpU.com för att hitta en auktoriserad DeWALT serviceverkstad. Använd endast identiska reservdelar.

BRUKSANVISNING DCG407 DEWALT

Svenska (översatt från de ursprungliga instruktionerna) 146

1) Sikkerhet på arbeidsområdet

Korrekt plassering av hendene (Fig. J)

WARNING: Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer i den här handboken, inklusive batteri- och laddaravsnitten som finns i en originalverktygsmanual eller den separata manualen för batterier och laddare.

Handböcker kan erhållas genom att kontakta kundtjänst (se baksidan av denna handbok).

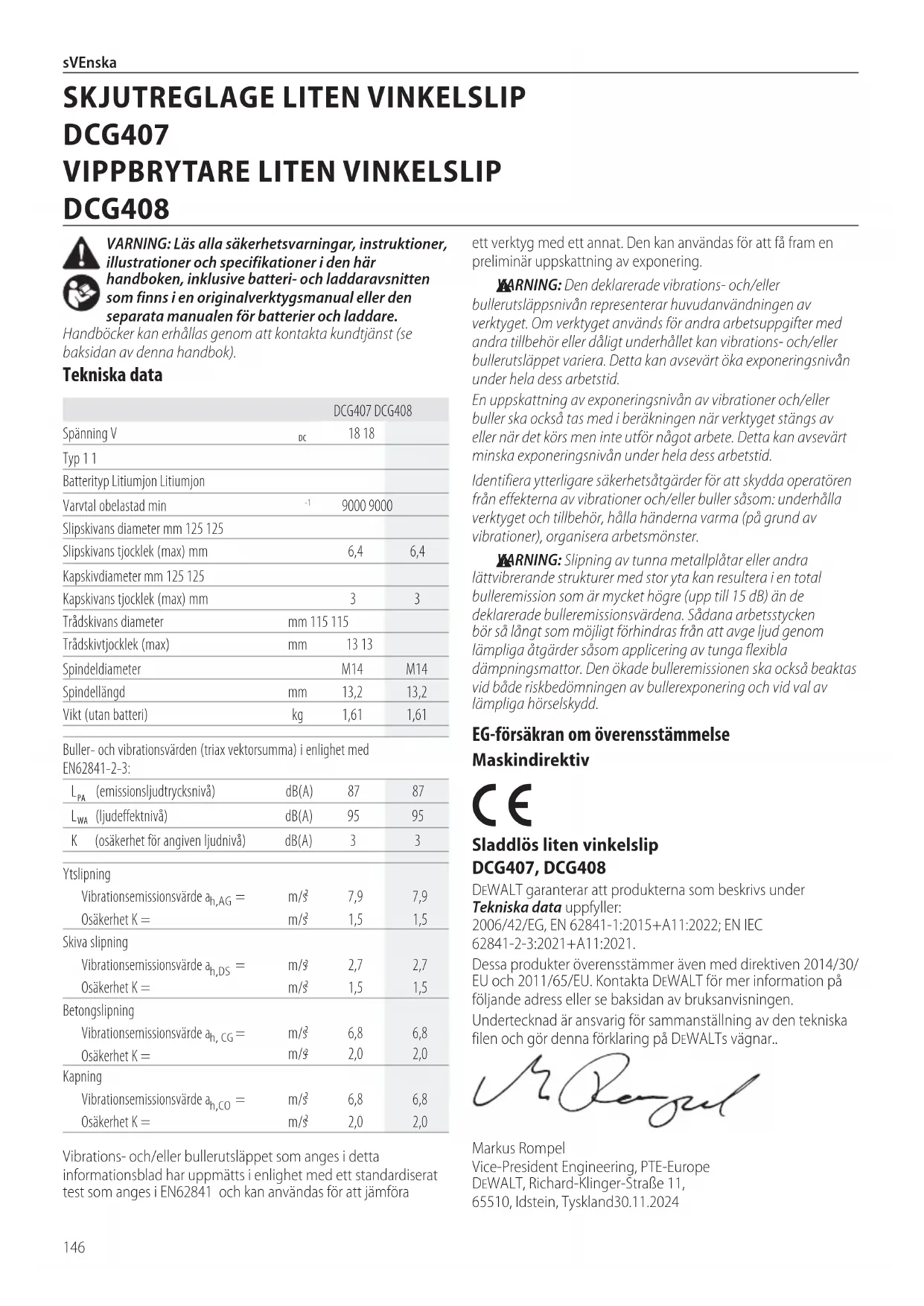

Tekniska data

	DCG407 DCG408
Spänning V	DC	18 18
Typ 1 1
Batterityp Litiumjon Litiumjon
Varvtal obelastad min	-1	9000 9000
Slipskivans diameter mm 125 125
Slipskivans tjocklek (max) mm		6,4
Kapskivdiameter mm 125 125
Kapskivans tjocklek (max) mm		3
Trådskivans diameter	mm 115 115
Trådskivtjocklek (max)	mm	13 13
Spindeldiameter		M14
Spindellängd	mm	13,2
Vikt (utan batteri)	kg	1,61

Buller- och vibrationsvärden (triax vektorsumma) i enlighet med EN62841-2-3:

L_PA (emissionsljudtrycksnivå)	dB(A)	87	87
L_WA (ljudeffektnivå)	dB(A)	95	95
K (osäkerhet för angiven ljudnivå)	dB(A)	3	3
Ytslipning
Vibrationsemissionsvärde a_h,AG =	m/s2	7,9	7,9
Osäkerhet K =	m/s2	1,5	1,5
Skiva slipning
Vibrationsemissionsvärde a_h,DS =	m/s2	2,7	2,7
Osäkerhet K =	m/s2	1,5	1,5
Betongslipning
Vibrationsemissionsvärde a_h,CG =	m/s2	6,8	6,8
Osäkerhet K =	m/s2	2,0	2,0
Kapning
Vibrationsemissionsvärde a_h,CO =	m/s2	6,8	6,8
Osäkerhet K =	m/s2	2,0	2,0

Vibrations- och/eller bullerutsläppet som anges i detta informationsblad har uppmätts i enlighet med ett standardiserat test som anges i EN62841 och kan användas för att jämföra

ett verktyg med ett annat. Den kan användas för att få fram en preliminär uppskattning av exponering.

WARNING: Den deklarerade vibrations- och/eller bullerutsläppsnivån representerar huvudanvändningen av verktyget. Om verktyget används för andra arbetsuppgifter med andra tillbehör eller dåligt underhållet kan vibrations- och/eller bullerutsläppet variera. Detta kan avsevärt öka exponeringsnivån under hela dess arbetstid.

En uppskattning av exponeringsnivån av vibrationer och/eller buller ska också tas med i beräkningen när verktyget stängs av eller när det körs men inte utför något arbete. Detta kan avsevärt minska exponeringsnivån under hela dess arbetstid.

Identifiera ytterligare säkerhetsåtgärder för att skydda operatören från effekterna av vibrationer och/eller buller såsom: underhålla verktyget och tillbehör, hålla händerna varma (på grund av vibrationer), organisera arbetsmönster.

WARNING: Slipning av tunna metallplåtar eller andra lättvibrerande strukturer med stor yta kan resultera i en total bulleremission som är mycket högre (upp till 15 dB) än de deklarerade bulleremissionsvärdena. Sådana arbetsstycken bör så långt som möjligt förhindras från att avge ljud genom lämpliga åtgärder såsom applicering av tunga flexibla dämpningsmattor. Den ökade bulleremissionen ska också beaktas vid både riskbedömningen av bullerexponering och vid val av lämpliga hörselskydd.

EG-försäkran om överensstämmelse

Maskindirektiv

DEWALT garanterar att produkterna som beskrivs under

Tekniska data uppfyller:

2006/42/EG, EN 62841-1:2015+A11:2022; EN IEC

62841-2-3:2021+A11:2021.

Dessa produkter överensstämmer även med direktiven 2014/30/EU och 2011/65/EU. Kontakta DEWALT för mer information på följande adress eller se baksidan av bruksanvisningen.

Undertecknad är ansvarig för sammanställning av den tekniska filen och gör denna förklaring på DEWALTs vägnar..

Mr. Rergel

Markus Rompel

WARNING: För att minska risken för personskada, läs instruktionshandboken.

Definitioner: Säkerhetsriktlinjer

Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler.

MRA: Indikerar en omedelbart riskfylld situation som, om den inte undviks, kommer att resultera i dödsfall eller allvarlig personskada.

WARNING: Indikerar en potentiellt riskfylld situation som, om den inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada.

∅F UPP: Indikerar en potentiellt riskfylld situation som, om den inte undviks, kan resultera i mindre eller medelmättig personskada.

OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada.

Anger risk för elektrisk stöt.

Anger risk för eldsvåda.

SÄKERHETSVARNINGAR, ALLMÄNT ELVERKTYG

WARNING: Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som levereras med detta elverktyg. Underlåtenhet att läsa alla instruktioner som listas här nedan kan resultera i elektrisk stöt, eldsvåda och/eller allvarlig personskada.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA REFERENS

Termen "elverktyg" i varningarna syftar på ditt starkströmsdrivna (sladdanslutna) elverktyg eller batteridrivna (sladdlösa) elverktyg.

1) Säkerhet på Arbetsområdet

a) Håll arbetsområdet rent och ordentligt upplyst. Belamrade eller mörka områden inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva atmosfärer, såsom i närvaron av lättantändliga vätskor, gaser eller damm. Elektriska verktyg ge upphov till gnistor som kan antända dammet eller ångorna.
c) Håll barn och åskådare borta meda du arbetar med ett elverktyg. Distraktioner kan göra att du förlorar kontrollen.

2) Elektrisk Säkerhet

a) Kontakterna till elverktyget måste matcha uttaget. Modifiera aldrig kontakten på något sätt. Använd inte några adapterpluggar med jordanslutna (jordade) elektriska verktyg. Omodifierade kontakter och matchande uttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordanslutna eller jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk chock om din kropp är jordansluten eller jordad.
c) Utsätt inte elektriska verktyg för regn eller våta förhållanden. Vatten som kommer in i ett elverktyg ökar risken för elektrisk stöt.
d) Missbruka inte sladden. Använd aldrig sladden till att bära, dra eller koppla bort elverktyget från strömmen. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt.

e) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar för utomhusanvändning. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt.
f) Om arbete med ett elverktyg i en fuktig lokal är oundvikligt, använd ett uttag som är skyddat med jordfelsbrytare (RCD). Användning av en RCD minskar risken för elektrisk stöt.

3) Personlig Säkerhet

a) Var vaksam, ha koll på vad du gör och använd sunt förnuft när du arbetar med ett elverktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan resultera i allvarlig personskada.
b) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning såsom dammfilterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador.
c) Förebygg oavsiktlig igångsättning. Se till att strömbrytaren är i frånläge innan du ansluter till strömkällan och/eller batteripaketet, plockar upp eller bär verktyget. Att bära elektriska verktyg med ditt finger på strömbrytaren eller att strömsätta elektriska verktyg som har strömbrytaren på är att invitera olyckor.
d) Avlägsna eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera i personskada.
e) Böj dig inte för långt. Bibehåll alltid ordentligt fotfäste och balans. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer.
f) Klä dig ändamålsenligt. Bär inte lösa kläder eller smycken. Håll här och kläder borta från delar i rörelse. Lösa kläder, smycken eller långt här kan fastna i delar i rörelse.
g) Om det finns anordningar för anslutning av apparater för dammutrensning och insamling, se till att dessa är anslutna och används på ett korrekt sätt. Användning av dammuppsamling kan minska damm-relaterade faror.
h) Bli inte vårdslös och ignorera inte säkerhetsprinciperna trots att du är van att använda verktyg. Vårdslöst handlande kan leda till allvarlig kroppsskada på en bråkdel av en sekund.

4) Användning och Skötsel av Elverktyg

a) Tvinga inte elverktyget. Använd det korrekta elverktyget för din tillämpning. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastighet för vilket det konstruerades.
b) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras.
c) Dra ur kontakten från strömkällan och/eller batteripaketet, om det är löstagbart, från elverktyget innan du gör några justeringar, byter tillbehör eller lägger elverktygen i förvaring. Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt starta elverktyget.
d) Förvara elektriska verktyg som inte används utom räckhåll för barn, och låt inte personer som är obekanta med elverktyget eller med dessa instruktioner använda elverktyget. Elektriska verktyg är farliga i händerna på outBildade användare.

e) Underhåll elektriska verktyg. Kontrollera för feljustering eller om rörliga delar har fastnat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg.

f) Håll kapningsverktyg vassa och rena. Ordentligt underhållna kapningsverktyg med vassa sågkanter är mindre sannolika att fastna och är lättare att kontrollera.
g) Använd elverktyget, tillbehören och verktygssatserna, etc. i enlighet med dessa instruktioner, och ta hänsyn till arbetsförhållandena och det arbete som ska utföras.

Användningen av elverktyget för andra verksamheter än de som det är avsett för skulle kunna resultera i en farlig situation.

h) Se till att handtagen och greppytorna är torra och fria från olja och fett. Hala handtag och greppytor förhindrar säker hantering och kontroll av verktyget i oväntade situationer.

5) Användning och Skötsel av Batteridrivna Verktyg

a) Ladda endast med den laddare som är specificerad av tillverkaren. En laddare som passar till en typ av batteripaket kan ge upphov till brandfara när den används tillsammans med ett annat batteripaket.
b) Använd elverktygen enbart med därtill avsedda batteripaket. Användning av andra batteripaket kan ge upphov till skaderisk och eldsvåda.
c) När batteripaketet inte används, håll det borta från andra metallföremål, såsom gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa en förbindelse från ena polen till den andra. Kortslutning av batteripolerna kan ge upphov till brännskador eller eldsvåda.
d) Under missbruksförhållanden kan vätska komma ut från batteriet, undvik kontakt med denna. Om kontakt oavsiktligt inträffar, spola med vatten. Om vätska kommer i kontakt med ögonen, uppsök medicinsk hjälp. Vätska som kommer ut från batteriet kan ge upphov till irritation eller brännskador.
e) Använd inte ett batteripaket eller ett verktyg som är defekt eller modifierat. Defekta eller modifierade batterier kan fungera oförutsägbart och ge upphov till brand, explosion eller risk för kroppsskador.
f) Utsätt inte batteripaketet eller verktyget för eld eller höga temperaturer. Utsättande för eld eller temperaturer över 130 °C kan orsaka en explosion.
g) Följ alla instruktioner gällande laddningen och ladda inte batteripaketet eller verktyget utanför det temperaturområde som anges i bruksanvisningen. Att ladda på fel sätt eller utanför det angivna temperaturområdet kan skada batteriet och höjer brandrisken.

6) Service

a) Se till att ditt elverktyg får service av en kvalificerad reparatör, som endast använder identiska ersättningsdelar. Detta säkerställer att elverktygets säkerhet bibehålles.
b) Gör aldrig service på skadade batteripaket. Service av batteripaket bör endast genomföras av tillverkaren eller auktoriserade tjänsteleverantörer.

YTTERLIGARE SPECIFIKA SÄKERHETSREGLER Säkerhetsinstruktioner för alla arbeten

a) Detta elverktyg är avsett att fungera som en vinkelslip, slipmaskin, stålborste eller kapverktyg. Läs igenom alla

säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer detta elverktyg. Underlåtenhet att läsa alla instruktioner som listas här nedan kan resultera i elektrisk stöt, eldsvåda och/eller allvarlig personskada.

b) Vi rekommenderar inte att arbetsmoment såsom polering och slipning utförs med detta elverktyg. Arbetsmoment för vilka elverktyget inte är konstruerat kan ge upphov till fara och orsaka personskada.
c) Konvertera inte detta elverktyg för att fungera på ett sätt som inte är specifikt utformat och specificerat av verktygstillverkaren. En sådan omvandling kan resultera i att du förlorar kontrollen och orsakar allvarliga personskador.
d) Använd inte tillbehör som inte är specifikt konstruerade och rekommenderade av verktygstillverkaren. Bara för att tillbehöret kan monteras på ditt elverktyg, garanterar inte detta en säker användning.
e) Angiven hastighet för tillbehöret måste vara åtminstone lika med den maximala hastighet som elverktyget är märkt med. Tillbehör som går snabbare än sin nominella hastighet kan gå sönder och splittras.
f) Tillbehörets ytterdiameter och tjocklek måste ligga inom elverktygets kapacitetsmärkning. Tillbehör med fel storlek kan inte skyddas eller kontrolleras korrekt.
g) Mätten på tillbehörsfästet måste passa mätten på elverktygets monteringsbeslag. Tillbehör med som inte matchar elverktygets monterade hårdvara kommer att köra obalanserat, vibrera för mycket och kan orsaka att man tappar kontrollen.
h) Använd inte ett skadat tillbehör. Före varje användning, inspektera tillbehör såsom slipskivor med avseende på flisor och sprickor, stödrondell med avseende på sprickor, nötning eller för stort slitage, stålborste med avseende på lösa eller spruckna trådar. Om elverktyg eller tillbehör tappas, inspektera för ev. skada eller installera ett oskadat tillbehör. Efter inspektion och installation av ett tillbehör, placera dig själv och åskådare på sidan av det roterande tillbehörets plan och kör elverktyget med maximal hastighet utan belastning i en minut. Skadade tillbehör kommer normalt att falla sönder under denna testkörning.
i) Använd personlig skyddsutrustning. Beroende på tillämpning, använd ansiktsskydd, skyddsglasögon eller säkerhetsglasögon. Efter vad som är lämpligt, bär dammfilterskydd, hörselskydd, handskar och verkstadsförkläde som klarar av att stoppa små slipande delar eller bitar av arbetsstycket. Ögonskyddet måste klara av att stoppa flygande skräp som kan uppstå vid olika arbetsmoment. Dammfilterskyddet eller respiratorn måste kunna filtrera partiklar som skapas i ditt arbete. Att utsättas för högt buller under lång tid kan orsaka hörselskador.
j) Håll andra personer på säkert avständ från arbetsområdet. Alla som kommer in i arbetsområdet måste ha personlig skyddsutrustning. Småbitar av arbetsstycket eller av ett trasigt tillbehör kan flyga iväg och orsaka personskada bortom det omedelbara arbetsområdet.
k) Håll alltid elverktyget i de isolerade greppytorna vid arbete där verktyget riskerar att komma i kontakt med dolda elledningar eller med sin egen nätsladd. Kontakt med en strömförande ledning kan orsaka att exponerade metalldelar på elverktyget blir strömförande och kan ge användaren en elektrisk stöt.

1) Lägg aldrig ifrån dig elverktyget förrän tillbehöret har stannat helt och hållet. Det roterande tillbehöret kan hugga tag i ytan och dra iväg verktyget så att du tappar kontrollen över det.
m) Kör inte elverktyget medan du bär det vid sidan. Oavsiktlig kontakt med det roterande tillbehöret skulle kunna ta tag i dina kläder och dra in tillbehöret mot kroppen.
n) Rengör regelbundet elverktygets luftventiler. Motors fläkt kommer att dra in dammet i käpan och för mycket metalldamm som samlas där kan ge upphov till elektriska risker.
o) Använd inte elverktyget nära lättantändliga material. Gnistor kan antända dessa material.
p) Använd inte tillbehör som kräver flytande kylmedel. Användning av vatten eller andra flytande kylmedel kan leda till livsfarlig elstöt eller stöt.

YTTERLIGARE SÄKERHETSINSTRUKTIONER FÖR ALL VERKSAMHET

Orsaker till och användarens förebyggande av rekyl

Rekyl är en plötslig reaktion på ett klämt eller fastkört roterande hjul, en stödrondell, borste eller något annat tillbehör. Klämning eller fastkörning orsakar snabb överstegring av det roterande tillbehöret, som i sin tur tvingar det okontrollerade elverktyget i motsatt riktning mot tillbehörets rotation på det ställe där det har fastnat.

Om till exempel en sliptrissa fastnar eller kläms av arbetsstycket, kan kanten på det hjul som går in i klämpunkten gräva sig in i materialets yta och göra att hjulet klättrar upp eller hoppar ut. Hjulet kan antingen hoppa mot eller bort från användaren, beroende på hjulets rörelseriktning vid klämpunkten. Sliptrissor kan dessutom brytas sönder under dessa förhållanden.

Rekyl är resultatet av felanvändning av verktyget och/eller felaktiga arbetsprocedurer eller arbetsförhållanden, och kan undvikas genom att vidta ordentliga försiktighetsåtgärder så som beskrivs här NEDAN:

a) Bibehåll ett fast grepp om elverktyget, och placera din kropp och arm så att de motverkar rekylkrafter. Använd alltid extrahandtag, om sådant medföljer, för maximal kontroll över rekyl eller vridmoment-reaktion under igångsättning. Användaren kan kontrollera vridmoment-reaktion eller rekylkrafter, om korrekta försiktighetsåtgärder vidtas.
b) Placera aldrig din hand nära roterande tillbehör. Tillbehöret kan rekylera över din hand.
c) Placera inte din kropp inom det område dit elverktyget kommer att förfytta sig om rekyl inträffar. Rekylen kommer att kasta verktyget i motsatt riktning mot hjulets rörelse vid klämpunkten.
d) Använd speciell försiktighet när du bearbetar hörn, vassa kanter, etc. Undvik att tillbehöret studsar och kör fast. Hörn, vassa kanter eller studsande har en tendens att hugga tag i det roterande tillbehöret, och orsaka förlust av kontroll eller rekyl.
e) Sätt inte på sågkedja för träskärningsklinga eller tandad sågklinga. Sådana klingor ger ofta upphov till rekyl och förlust av kontroll.

Säkerhetsvarningar specifikt för slipnings- och kapningsarbeten

a) Använd bara skivor av den typ som rekommenderas för ditt elverktyg och det speciella skydd som är konstruerat för

den aktuella skivan. Skivor som elverktyget inte är konstruerat för kan inte skyddas ordentligt och är inte säkra.

b) Slipytan på skivor med försänkt nav måste monteras nedanför skyddsflänsens plan. Felaktigt monterad skiva som skyddas av nivån av skyddsklacken kan inte var tillräckligt skyddande.
c) Skyddet måste fästas ordentligt på elverktyget och placeras för maximal säkerhet så att så lite som möjligt av skivan är exponerad mot användaren. Skyddet hjälper till att skydda operatören från trasiga skivfragment, oavsiktlig kontakt med skivan och gnistor som kan antända kläder.
d) Skivor får bara användas i tillämpningar de rekommenderas för. Exempelvis: Slipa inte med sidan på en kapskiva. Slipande kapskivor är avsedda för slipning med ytterkanten; om dessa skivor utsätts för sidokrafter kan de splittras.
e) Använd alltid oskadade skivflänsar med rätt storlek och form för den skiva du tänker använda. Rätt skivflänsar stödjer skivan och minskar på så sätt risken att skivan går sönder. Flänsar för kapskivor kan vara annorlunda än flänsar för slipskivor.
f) Använd inte nedslitna skivor från större elverktyg. Skivor som är avsedda för större elverktyg lämpar sig inte för den högre hastigheten hos mindre verktyg och kan brytas sönder.
g) När du använder skivor för dubbla ändamål använd alltid rätt skydd för den applikation som ska utföras. Underlåtenhet att använda rätt skydd kanske inte ger den önskade skyddsnivån, vilket kan leda till allvarliga skador.

Ytterligare säkerhetsvarningar specifikt för kapningsarbeten

a) Låt inte kapskivan fastna och tryck inte för hårt. Försök inte göra ett alltför djupt snitt. Belastning av skivan ökar risken och sannolikheten för att skivan ska vridas eller kärva i snittet och möjligheten för rekyl eller att skivan går sönder.
b) Stå inte i linje med och bakom den roterande skivan. När skivan, på arbetspunkten rör sig bort ifrån din kropp, kan en eventuell rekyl slunga den roterande skivan och elverktyget rakt mot dig.
c) Om skivan fastnar, eller om kapningen av någon anledning avbryts, ska du stänga av elverktyget och hålla det stilla tills skivan helt slutat att snurra. Försök aldrig ta ut kapskivan ur snittet medan den fortfarande snurrar eftersom det kan leda till en rekyl. Undersök varför skivan har fastnat och avlägsna orsaken till detta.
d) Återuppta inte kapningen av arbetsstycket med skivan i skärspåret. Låt skivan nå full hastighet och återgå försiktigt till kapningen. Skivan kan fastna, vandra upp eller rekylera om verktyget startas om i arbetsstycket.
e) Stöd skivor eller överdimensionerade arbetsstycken för att minimera risken att skivan fastnar och får bakslag. Stora arbetsstycken tenderar att svikta under sin egen vikt. Stöd måste placeras under arbetsstycket nära kaplinjen och nära kanten på arbetsstycket på båda sidor av skivan.
f) Var speciellt försiktig när du gör en instickssågning i en existerande vägg eller andra dolda områden. Det utstickande skivan kan skära in i vattenrör, elledningar eller objekt som kan orsaka en rekyl.
g) Försök inte att skära kurvigt. Belastning av skivan ökar risken och sannolikheten för att diamantskivan ska vridas eller kärva i snittet och möjligheten för rekyl eller att skivan går sönder.

Extra säkerhetsföreskrifter för slipning

a) Använd slippapper av rätt storlek. Följ tillverkarens rekommendationer vid val av sandpapper. Större slippapper som när utanför sliprondellen utgör en risk för rivsår, och kan orsaka fastkörning, sönderslitning av skivan eller rekyl.

Extra säkerhetsföreskrifter för stålborstning

a) Tänk på att stålborst kan lossna från borsten även under normal användning. Slit inte för hårt på trådarna genom att applicera för stor belastning på borsten. Trådstråna kan lätt tränga igenom lätt beklädnad och/eller huden. b) Om ett skydd rekommenderas för stålborstning får ingen del av trådskivan eller borsten komma i kontakt med skyddet. Trådskivan eller borsten kan expandera i diameter på grund av arbetsbelastningen och centrifugalkrafterna.

Innan du börjar arbeta, kontrollera faran för damm som kommer att produceras när du arbetar.

WARNING: Undvik att vidröra eller andas in damm eftersom det kan vara skadligt för hälsan. Damm som skapats under arbetsprocessen genom att använda ett elverktyg och andra byggaktiviteter innehåller kemikalier, mineraler eller partiklar som är kända för att orsaka luftvägsinfektioner, allergiska reaktioner, cancer, fosterskador eller andra reproduktionsskador hos användaren eller åskådare.

• Sådant damm kan genereras till exempel vid arbete - på lövträ som bok eller ek, blybaserad färg, betong, murverk eller stenar som innehåller kvarts.
• Material som innehåller asbest får endast hanteras av specialister.
• Notera de relevanta bestämmelserna i ditt land för material som du arbetar med.
• Använd en dammsugare eller utsugssystem med officiellt godkänd skyddsklass i enlighet med lokalt gällande dammskyddsföreskrifter och som är lämplig för materialet som ska bearbetas.
• Fånga de resulterande dammpartiklarna direkt vid källan och undvik avlagringar i det omgivande området. Använd lämpliga utsugstillbehör för detta ändamål.

Ytterligare åtgärder:

– Se till att arbetsplatsen är väl ventilerad.

- Använd ett andningsskydd som är lämpligt för den typ av damm som alstras.

Kvarstående risker

Trots tillämpning av de relevanta säkerhetsbestämmelserna och användning av säkerhetsapparater kan vissa återstående risker inte undvikas. Dessa är:

• Hörselnedsättning.
- Risk för personskada på grund av flygande partiklar.
- Risk för brännskador på grund av att tillbehör blir heta under arbetet.
- Risk för personskada på grund av långvarig användning.
- Risk för damm från farliga ämnen.

Batterityp

Dessa batterier kan användas:

Batteri (kg) Batteri (kg)
DCB546 1,08 DCB185 0,35

DCB547/G 1,46 DCB187 0,54
DCB548 1,46 DCB188 0,95
DCB181 0,35 DCB189 0,54
DCB182 0,61 DCBP034/G 0,32
DCB183/B/G 0,40 DCBP518/G 0,75
DCB184/B/G 0,62

Se batteriets/laddarens handbok för mer information.

Förpackningens innehåll

Förpackningen innehåller:

1vinkelslip

1 125 mm skydd (typ B)

1 Skydd med klämma

1 Sidohandtag

1Flänssats

1Insexnyckel

1 Litiumjonbatteri (modellerna C1, D1, E1, G1, H1, L1, M1, P1, Q1, S1, T1, U1, X1, Y1, Z1)
2 Litiumjonbatterier (modellerna C2, D2, E2, G2, H2, L2, M2, P2, Q2, S2, T2, U2, X2, Y2, Z2)
3 Litiumjonbatterier (modellerna C3, D3, E3, G3, H3, L3, M3, P3, Q3, S3, T3, U3, X3, Y3, Z3)

1bruksanvisning

OBS! Batterier, laddare och förvaringslåda medföljer inte N-modeller. Batterier och laddare medföljer inte NT-modeller. B-modeller inkluderar Bluetooth®-batterier.

OBS! Bluetooth®-märkningen och logotyper är registrerade varumärken som ägs av Bluetooth®, SIG, Inc. och all användning av sådan märkning av DEWALT sker under licens. Övriga varumärken och varumärkesnamn tillhör respektive ägare.

- Kontrollera om verktyget, delar eller tillbehör fått skador som kan tänkas ha uppstått under transporten.

- Ta dig tid att grundligt läsa igenom och förstå denna bruksanvisning innan verktyget tas i bruk.

Märkningar på verktyg

Följande symboler visas på verktyget:

Läs bruksanvisningen före användning.

Använd hörselskydd.

Använd skyddsglasögon.

Använd alltid två händer.

Använd inte skyddet av Typ B för kaparbeten.

Placering av datumkod (Bild [Fig.] F)

Produktionsdatumkoden 28 består av 4-siffrigt år följt av 2-siffrig vecka och avslutas av en 2-siffrig fabrikskod.

WARNING! Modifiera aldrig elverktyget eller någon del av det.

Skada eller personskada kan uppstå.

1 Skjutreglage (DCG407)
2 Vippbrytare (DCG408)
3 Låsspak
4 Spindellåsknapp
5 Spindel
6 Hjälphandtag
7 Skydd typ B
8 Skyddslåsspak
9 Batteri
10 Batterilåsknapp
11 Huvudhandtag

Avsedd användning

DCG407 och DCG408 sladdlösa vinkelslipar är konstruerade för yrkesmässig kapning, vinkelslipning, slipning och stålborstning.

ANVÄND INTE under våta förhållanden eller i närheten av lättantändliga vätskor eller gaser.

WARNING! Använd inte för att såga i trä eller träsnideri.

Använd inte någon typ av tandade blad. Allvarliga personskador kan förorsakas.

Denna sladdlösa vinkelslip är ett professionellt elverktyg.

LÄT INTE barn komma i kontakt med verktyget. Övervakning krävs när oerfarna användare använder detta verktyg.

• Små barn och fysiskt svaga personer. Denna apparat är inte avsedd att användas av små barn eller fysiskt svaga personer utan övervakning.
• Denna produkt är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt av en person som är ansvarig för deras säkerhet. Barn skall aldrig lämnas ensamma med denna produkt.

Funktioner

Strömavbrottsbrytare

Strömavbrottsfunktionen hindrar slipen att starta om utan att brytaren aktiveras om strömförsörjningen bryts.

Elektronisk koppling

Denna enhet är utrustad med en E-Clutch™ (elektronisk koppling), vilken vid högbelastning eller om skivan kläms fast stänger av enheten för att minska reaktionskraften för användaren. Omkopplaren behöver impulsstyras (slås på och stängas av) för att starta om verktyget.

Kickback Brake™

När en klämning, överstegring eller kärvning avkänns aktiveras den elektroniska bromsen med maximal kraft för att snabbt stoppa skivan, minska rörelsen hos vinkelslipen och stänga av den. Strömbrytaren behöver släppas och sedan tryckas in för att starta om verktyget.

Power-OFF™ överbelastningsskydd

Strömförsörjningen till motorn kommer att reduceras om motorn överbelastas. Vid kontinuerlig överbelastning av motorn kommer verktyget att stängas av. Strömbrytaren behöver släppas och sedan tryckas in för att starta om verktyget. Verktyget kommer att stängas av varje gång som strömbelastningen när överbelastningens strömvärde (motorns utbränningspunkt). Om fortsatt överbelastningsavstängning sker, använd mindre kraft/vikt på verktyget till det fungerar utan att överbelastningsskyddet aktiveras.

Mjukstartsfunktion

Mjukstartsfunktionen möjliggör en acceleration från låg hastighet för att undvika ett ryck vid starten. Denna egenskap är särskilt användbar vid arbete i trånga utrymmen.

MONTERING OCH JUSTERING

WARNING: För att minska risken för allvarliga personskador, stäng av verktyget och ta bort batteripaketet innan några justeringar görs eller tillbehör monteras eller tas bort. En oavsiktlig start kan orsaka skador.

WARNING: Använd endast DEWALT-batterier och laddare.

Montering och borttagning av batteriet från verktyget (Bild B)

NOTERA: Se till att batteriet 9 är fulladdat.

Installation av batteriet i verktygshandtaget

1. Rikta in batteriet mot skenorna inuti verktygets handtag (Bild B).
2. Skjut det in i handtaget tills batteriet sitter fast i verktyget, se till att du hör att det snäpper på plats.

Borttagning av batteriet från verktyget

1. Tryck på låsknappen 10 och dra med en fast rörelse batteriet bort från verktygshandtaget.
2. Sätt i batteriet i laddaren.

Vissa batterier från DEWALT inkluderar en bränslemätare 12 vilken består av tre gröna LED-lampor som indikerar laddningsnivån som finns kvar i batteriet.

För att slå på mätaren ska du trycka in och hålla kvar laddningsmätarknappen. En kombination av de tre LED-lamporna kommer att lysa för att ange kvarvarande laddningsnivå. När laddningen i batteriet är under den användbara gränsen kommer inte laddningsmätaren att lysa och batteriet behöver laddas.

NOTERA: Laddningsmätaren är endast en indikering på laddning som finns kvar i batteriet. Den indikerar inte verktygets funktionalitet och kan variera baserat på produktkomponenter, temperatur och slutanvändarens användning.

Montering av sidohandtag (Bild C)

WARNING: Innan verktyget används, kontrollera att

handtaget är ordentligt åtdraget.

Skruva in sidohandtaget 6 hårt i ett av hålen på endera sidan av växellådan. Sidohandtaget skall alltid användas för att alltid kunna bibehålla kontrollen över verktyget.

Rotering av växellådshuset (Bild D)

För att förbättra användarkomforten kan växellådshuset roteras 90° för sågning.

1. Ta bort de fyra hörnskruvarna som fäster växellådshuset på motorhöljet.
2. Utan att växellådshuset tas bort från motorhöljet vrids växellådshuset till önskad position.

NOTERA: Om växellådshuset separeras mer än 3 mm, måste verktyget lämnas på service och återmonteras av ett auktoriserat DEWALT servicecenter. Om inte verktyget lämnas på service kan det orsaka fel hos motor och lager.

1. Sätt tillbaka skruvarna för att fästa växellådshuset på motorhöljet. Dra åt skruvarna till åtdragningsmoment 1,9–2,1 Nm. Överåtdragning kan göra att skruvarna förstörs.

Montering av skyddet med klämma (Bild A, E1, E2)

Klämskyddet omvandlar ett skydd av typ B till ett skydd av typ A.

1. Placera skyddet med klämma 14 på skyddet av typ B så att kroken 15 i änden av skyddet med klämma är i linje med kanten på 16 skyddet av typ B.
2. Tryck ned spaken för skyddet med klämma 17 tills låsknappen 18 hakar fast i låskroken 19. I detta läge sitter skyddet med klämma på plats.
3. För att ta bort skyddet med klämma, tryck läsknappen mot spaken för skyddet med klämma och klämmans spak frigörs. Klämmans spak kan nu lyftas upp och skyddet med klämma kan tas bort från skyddet av typ B.

Skydd

FÖRSIKTIGHET: Skydden måste användas med alla slipskivor, kapskivor, sandpappersrondeller, stålborstar och trådskivor. Verktyget kan endast användas utan ett skydd vi slipning med konventionella sandpappersrondeller. Se Bild A för att se vilka skydd som medföljer enheten. Vissa användningsområden kan kräva att korrekt skydd köps från våra lokala återförsäljare eller auktoriserade servicecenter.

RÖRSIKTIGHET: Vid användning av skivskydd av typ 1/41/typ A (kapning)/typ B med klämma för planslipning kan skivskyddet komma i kontakt med arbetsstycket och orsaka dålig kontroll.

FÖRSIKTIGHET: Vid användning av skivskydd av typ 27/typ B (slipning)/typ B med klämma för kapningsarbeten med bundna slipskivor, finns det en ökad risk för exponering för gnistor och partiklar, samt exponering för skivfragment i händelse av att skivan brister.

RÖRSIKTIGHET: Vid användning av skivskydd av typ 1/41/typ A (kapning), typ 27/typ B (slipning) för kaparbeten och planslipning i betong eller murverk finns det en ökad risk för exponering för damm och förlust av kontroll som kan resultera i kast.

NÖRSIKTIGHET: När du använder ett skivskydd av typ A (kapning) eller typ B (slipning) med en stålborste av skivtyp med en tjocklek som är större än den maximala tjockleken som specificeras i Tekniska data, kan ledningarna fastna i skydd som leder till att ledningarna går av.

OBS! Kantslipning och kapning kan utföras med typ 27-skivor som skapats och specificerats för detta syfte; 6,3 mm tjocka skivor är skapade för ytslipning medan tunnare typ 27-skivor behöver kontrolleras på tillverkarens etikett om de kan användas för ytslipning eller endast för kantslipning/kapning. Ett 1/41/typ A/typ B med klämma(kapning) skivskydd måste användas för alla skivor där ytslipning är förbjudet. Ett typ 1/41/typ A/typ B med klämma(kapning) (tidigare kallat typ 1/41) måste användas vid dubbla funktioner (kombinerad slipning och kapning) av slipskivor. Kapning kan också utföras genom användning av en typ 1/41-skiva och ett typ 1/41/typ A/typ B med klämma kapningsslipskydd tidigare kallat typ 1/41-skydd.

OBS! Se Tabellen över tillbehör och skydd för att välja rätt skydds-/tillbehörskombination.

Montering och justering av skyddet (Bild F)

WARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort

batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig start kan orsaka skador.

Ställa in skyddet

För skyddsjustering aktiveras skyddets lässpak 8 i ett av hålen 13 på skyddshylsan med en tillbakadragningsfunktion.

Aktiveringssidan är sned och kommer att åka över till nästa inriktningshål när skyddet vrids medurs (spindeln riktad mot användaren) men läses i moturs riktning.

Montering av skyddet (Bild F)

1. Tryck på skyddets lässpak 8.
2. Medan skyddets lässpak hålls öppen, rikta in klackarna 20 på skyddet mot öppningarna 21 på växellådan.

3. Håll skyddets lässpak öppen, skjut ned skyddet tills skyddets klackar aktiveras och vrid dem in i spåren på växellådans nav. Släpp skyddets lässpak.

4. Med spindeln riktad mot operatören vrids skyddet medurs till önskad arbetsposition. Tryck på och håll kvar skyddets lässpak 8 för att vrida skyddet moturs.

OBS! Skyddshöljet bör placeras mellan spindeln och operatören för att ge maximalt skydd.

Skyddets lässpak bör snäppa in i ett av de inriktade hålen 13 på skyddshylsan. Detta garanterar att skyddet sitter säkert.

1. För att ta bort skyddet, följ steg 1–3 i dessa instruktioner i motsatt ordning.

Flänsar och skivor

Montering av skivor utan centrumnav (Bild G)

WARNING! Om inte flänsarna/klämmuttern/skivan placeras korrekt kan det resultera i allvarliga personskador (eller skador på verktyget eller skivorna).
FÖRSIKTIGHET: Medföljande flänsar måste användas med det nedsänkta centrumet på typ 27 och typ 42 slipskivor och typ 41 kapskivor. Se Tillbehörstabellen för mer information.
WARNING! Ett stängt tvåsidigt kapskiveskydd krävs när kapskivor används.
WARNING! Användning av skadade flänsar eller skivor eller om inte korrekt fläns och skydd används kan det resultera i allvarliga skador på grund av sönderbrutna skivor eller kontakt med skivan. Se Tillbehörstabellen för mer information.

1. Placera verktyget på ett bord, med skyddet vänt uppåt.

2. Installera fästflänsen 22 på spindeln 5 med det upphöjda centrumet (styrning) mot skivan. Tryck fästflänsen på plats.

3. Placera skivan 23 mot fästflänsen och centrera skivan mot det upphöjda centrumet (styrning) på fästflänsen.

4. Medan spindellåsknappen trycks ned och med sexkantsfördjupningen riktad bort från skivan, trä på låsflänsen 24 på spindeln.

5. Medan spindelläsknappen trycks ned dra åt låsflänsen 24 för hand eller använd skruvnyckeln som följer med. (Använd bara en låsfläns om den är i perfekt skick.) Se Tillbehörstabellen för att se information om flänsen.

6. För att ta bort skivan, följ ovanstående procedur i motsatt ordning.

Montering av underlagsplatta för slippapper (Bild A, H)

OBS! Användning av ett skydd tillsammans med slipskivor som använder flexibla slipskivor (kallas ofta fiberhartsskivor) behövs

inte. Eftersom inte något skydd behövs för dessa tillbehör kanske inte skyddet passar korrekt.

WARNING! Om inte flänsarna/klämmuttern/skivan placeras korrekt kan det resultera i allvarliga personskador (eller skador på verktyget eller skivorna).

WARNING! Korrekt skydd måste återinstalleras för vinkelslipskiva, kapskiva, flexibel slipskiva, stålborste eller stålborstskiva efter att slipningen är klar.

1. Placera eller gänga på lämplig flexibel slipskiva 25 på spindeln.
2. Placera slipskivan 26 på underlagsplattan.
3. Medan spindellåset 4 trycks ned, gänga på klämmuttern 27 på spindeln och styr det upphöjda centrumet på klämmuttern in till centrum av slipskivan och den flexibla slipskivan.
4. Dra åt klämmuttern för hand. Tryck sedan på spindellåsknappen medan slipskivan vrids tills slipskivan och klämmuttern är tätt intill varandra.
5. För att ta bort skivan, greppa tag och vrid flexibla hållaren och slipskivan medan spindellåsknappen trycks in.

Isättning och borttagning av navförsedda skivor (Bild I)

Navförsedda skivor installerad direkt på gängade spindeln. Gångan på tillbehöret måste matcha gångan på spindeln.

1. Ta bort bakre flänsen genom att dra bort den från verktyget.
2. Gänga på skivan på spindeln 5 för hand.
3. Tryck på spindellåsknappen 4 och använd en nyckel för att dra åt navet på skivan.
4. Utför ovanstående procedur i omvänd ordning för att ta bort skivan.

OBSERVERA: Om inte skivan sitter korrekt på innan verktyget slås på kan det resultera i skador på verktyget eller på skivan.

Montering av trådskivor (Bild A, I)

WARNING! Om inte flänsarna/klämmuttern/skivan placeras korrekt kan det resultera i allvarliga personskador (eller skador på verktyget eller skivorna).

FÖRSIKTIGHET: För att minska risken för personskador, använd arbetshandskar när trådborstar och skivor hanteras. De kan vara vassa.

FÖRSIKTIGHET: För att reducera risken för skador på verktyget får skivor och borstar inte vidröra skyddet under monteringen eller när de används. Oupptäckta skador kan uppstå på tillbehören och göra att trådarna fragmenteras från tillbehörsskivor eller kopp.

Trådskivor installeras direkt på den gängade spindeln utan några flänsar. Använd endast trådborstar eller skivor som medföljer med gängat nav. Dessa tillbehör finns tillgängliga att köpa hos din lokala återförsäljare eller auktoriserat servicecenter.

1. Placera verktyget på ett bord, med skyddet vänt uppåt.
2. Gänga på skivan på spindeln 5 för hand.
3. Tryck på spindellåsknappen 4 och använd en skruvnyckel på navet på trådskivan eller borsten för att dra åt skivan.
4. För att ta bort skivan, följ ovanstående procedur i motsatt ordning.

OBSERVERA: För att minska risken för skador på verktyget, sätt fast skivnavet ordentligt innan verktyget slås på.

Före användning

• Sätt på skyddet och lämplig skiva eller trissa. Använd inte alltför slitna skivor eller trissor.
• Se till att fäst- och läsflänsen är monterade korrekt. Följ instruktionerna som ges i tillbehörstabellen.
• Se till att skivan eller trissan roterar i pilarnas riktning på tillbehöret och på verktyget.
• Använd inte ett skadat tillbehör. Före varje användning, inspektera tillbehör såsom sliptrissor med avseende på flisor och sprickor, stödrondell med avseende på sprickor, nötning eller för stort slitage, stålborste med avseende på lösa eller spruckna trådar. Om elverktyg eller tillbehör tappas, inspektera för ev. Skada eller installera ett oskadat tillbehör. Efter inspektion och installation av ett tillbehör, placera dig själv och åskådare bort från tillbehörets rotationsplan, och kör elverktyget med maximal tomgångshastighet under en minut. Skadade tillbehör kommer normalt att falla sönder under denna testkörning.

ANVÄNDNING

Bruksanvisning

WARNING: Laktta alltid säkerhetsinstruktionerna och tillämpbara bestämmelser.

WARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsaka personskada.

WARNING: För att minska risken för allvarlig personskada, använd ALLTID korrekt handställning såsom visas.

WARNING: För att minska risken för allvarlig personskada, HÅLL ALLTID verktyget säkert, för att förekomma en plötslig reaktion.

Korrekt handposition kräver ena handen på huvudhandtaget 11 och den andra handen på hjälphandtaget 6. som visas i Fig. J.

Reglage

FÖRSIKTIGHET: Håll ett fast tag i extrahandtaget och i höljet för att behålla kontrollen över verktyget vid start och under användning och tills skivan eller tillbehöret slutar att rotera. Se till att skivan har stannat helt och hålllet innan verktyget läggs ned.

OBs! För att minska oförutsedda verktygsrörelser, slå inte på eller stäng av verktyget när det är belastat. Låt vinkelslipen nå full hastighet innan arbetsytan vidrörs. Lyft bort verktyget från arbetsytan innan verktyget stängs av. Låt verktyget sluta rotera innan det läggs ned.

WARNING: Innan verktyget ansluts till strömförsörjningen se till att skjutreglaget är i avstängd position. Se till att skjutreglaget är i avstängt läge såsom beskrivs ovan efter varje avbrott i strömförsörjningen av verktyget som vid aktivering av jordfelsbrytare, frånslag av kretsbrytare, oavsiktlig urkoppling eller strömavbrott.

För att starta verktyget skjut PÅ/AV-skjutreglaget 1 mot fronten av verktyget. För att stoppa verktyget, släpp på/av-skjutreglaget.

För kontinuerlig drift skjut omkopplaren mot fronten på verktyget och tryck främre delen av omkopplaren inåt. För att stoppa verktyget när det körs i kontinuerlig drift, tryck på bakre delen av reglaget och släpp det.

1. För att slå på verktyget, skjut lässpaken 3 mot baksidan av verktyget och tryck sedan ned vippbrytaren 2. Verktyget kör så länge som avtryckaren är nedtryckt.
2. Stäng av verktyget genom att släppa vippbrytaren.

Vridaxellås (Bild A)

Vridaxellåset 4 finns för att förhindra att drivaxeln roterar under installation eller borttagande av trissor. Använd bara vridaxellåset när verktyget är avstängt, bortkopplat från strömförsörjningen, och har stannat helt och hållet.

OBSERVERA: För att minska skaderisken på verktyget, koppla inte in drivaxelns lås medan verktyget arbetar. Skada på verktyget kommer att uppstå, och påmonterat tillbehör kan snurra loss och möjligen resultera i personskada.

För att koppla in låset, tryck ner knappen för drivaxellåset och vrid drivaxeln tills du inte kan vrida drivaxeln längre.

Ytslipning, slipning och trådborstning (Bild K)

UPP: Använd alltid korrekt skydd enligt instruktionerna i denna manual.

För att arbeta på ett arbetsstyckets yta:

1. Låt verktyget nå full hastighet innan verktyget kommer i kontakt med arbetsytan.
2. Använd minimalt med tryck på arbetsytan, låt verktyget arbeta med hög hastighet. Borttagning v material går snabbast när verktyget arbetar med hög hastighet.
3. Håll en lämplig vinkel mellan verktyget och arbetsytan. Se tabellen för särskild funktion.

Funktion Vinkel-

slipning 20° -30°

Slipning med sandpappersrondell 5° -10°

Slipning med flexibel slipskiva 5° -15°

Stålborstning 5° -10°

1. Håll kontakt mellan kanten på skivan och arbetsytan med skivan.

- Vid vinkelslipning, slipning med sandpappersrondell eller stålborstning, förflytta verktyget kontinuerligt framåt och bakåt för att undvika att spår skapas på arbetsytan.

- Vid slipning med sandpappersrondell, flytta verktyget konstant i en rak linje för att förhindra bränning och virvlar på arbetsytan.

NOTERA: Om verktyget tillåts vila mot arbetsytan utan att det flyttas kommer arbetsstycket att skadas.

1. Ta bort verktyget från arbetsytan innan verktyget stängs av. Låt verktyget sluta rotera innan det läggs ned.

SK UPP: Var extra uppmärksam vid arbete över en kant då plötsliga tvära rörelser av vinkelslipen kan ske.

Försiktighetsåtgärder vid arbete med målade arbetsstycken

1. Stålborstning av blybaserad färg REKOMMENDERAS INTE på grund av svårigheterna att kontrollera det förorenade dammet. Blyförgiftning är farligast för barn och gravida kvinnor.
2. Eftersom det är svårt att identifiera om färg innehåller eller inte innehåller bly utan en kemisk analys rekommenderar vi att följande försiktighetsåtgärder vidtas vid slipning av all färg:

Personlig säkerhet

1. Inga barn eller gravida kvinnor får komma in i arbetsområdet där färg slipas eller stålborstas innan en fullständig rengöring gjorts.
2. En andningsmask eller gasmask bör bäras av alla personer som kommer in i arbetsområdet. Filtret bör bytas dagligen eller när användaren har svårigheter att andas.

NOTERA: Endast de dammasker som är lämplig för arbete med blyfärgdamm och rök bör användas. Vanlig målarmasker ger inte detta skydd. Besök din lokala järnhandel för korrekt N.I.O.S.H. godkända mask.

1. ÄT INTE, DRICK ELLER RÖK inom arbetsområdet för att förhindra intag av förorenade färgpartiklar. Arbetare bör tvätta och städa INNAN de äter, dricker eller röker. Livsmedel, dryck eller röktillbehör bör inte lämnas kvar i arbetsområdet eftersom damm kan fastna på dem.

Miljösäkerhet

1. Färg bör tas bort på ett sådant sätt att mängden damm som genereras minimeras.
2. Områden där färgborttagning sker bör förseglas med plastskynken som är 4 mils tjocka.
3. Slipning bör utföras på ett sådant sätt att spår av färgdamm reduceras utanför arbetsområdet.

1. Alla ytor inom arbetsområdet bör dammsugas och noga rengöras dagligen så länge som slipningsprojektet pågår. Dammsugarfilterpåsar bör bytas regelbundet.
2. Skyddsplast bör samlas ihop och kastas tillsammans med övriga dammspån och annat löst skräp. De bör placeras i en förseglad avfallsbehållare och via den vanliga sophanteringen. Under rengöringen skall barn och gravida kvinnor hålla sig undan från det direkta arbetsområdet.
3. Alla leksaker, tvättbara möbler och redskap som används av barn tvättas noga innan de används igen.

Kantslipning och kapning (Bild L)

WARNING! Använd inte kantslipnings/kapskivor för ytslipning eftersom dessa skivor inte är designade för sidotryck som uppstår vid ytslipning. Sönderbrutna skivor och allvarliga skadar kan uppstå.

FÖRSIKTIGHET: Skivor som används för kapning och kantslipning kan brytas sönder eller rekylera om de böjs eller vrids när verktyget används. Vid allt arbete med kantslipning/kapning måste den öppna sidan av skyddet placeras bort från operatören.

OBSERVERA: Kantslipning/kapning med en typ 27-skiva måste begränsas till grund skärning/inskärning - mindre än 6,3 mm djupt när skivan är ny. Minska djupet på kapningen/inskärningen lika mycket som skivans radie minskar allt eftersom den slits ned.

Se DCG407, DCG408 Tabell över tillbehör och skydd för mer information. Kantslipning/kapning med en typ 41-skiva kräver att ett typ A/typ B med kåpor med klämma används.

1. Låt verktyget nå full hastighet innan verktyget kommer i kontakt med arbetsytan.
2. Använd minimalt med tryck på arbetsytan, låt verktyget arbeta med hög hastighet. Slip-/kaphastigheten är störst när verktyget arbetar med högt varvtal.
3. Positionera dig själv så att skivans öppna undersidan är riktad bort från dig.
4. När kapningen börjar och en skåra skapats i arbetsstycket, ändra inte vinkeln på kapningen. Ändring av vinkeln kommer att göra att skivan böjs och kan gå sönder. Kantslipningsskivor är inte designade för att stå emot sidotryck som orsakas av böjningar.
5. Ta bort verktyget från arbetsytan innan verktyget stängs av. Låt verktyget sluta rotera innan det läggs ned.

Metallappliceringar

När du använder verktyget i metalltillämpningar, se till att en jordfelsbrytare (RCD) har satts in, för att undvika kvarvarande risker orsakade av metallspån.

Om RCD-n bryter strömförsörjningen, ta verktyget till ett behörigt reparationsombud för DEWALT.

WARNING: Under extrema arbetsförhållanden kan ledande damm ansamlas inuti maskinens käpa vid arbete med metall. Detta kan resultera i att den skyddande isoleringen i maskinen försämras, med en potentiell risk att få en elektrisk stöt.

För att undvika ansamling av metallspån inuti maskinen rekommenderar vi daglig rensning av ventilationsspringorna. Se Underhåll.

Sågning i metall

För kapning med limmade slipskivor, använd alltid skydd av typ A/typ B med käpor med klämma.

Vid kapning, arbeta med måttlig matning som är lämplig för materialet som kapas. Minska inte hastigheten på kapskivan genom att luta eller pendla maskinen.

Minska inte hastigheten hos skivor som körs genom att använda sidotryck.

Maskinen måste alltid arbeta i en sliprörelse uppåt. I annat fall finns risken att den skjuts okontrollerat ut från kapstället.

Vid kapning av profiler och fyrkantstänger är det bäst att börja vid det smalaste tvärsnittet.

Grovslipning

Använd aldrig en kapskiva för grovslipning. Använd alltid skydd typ B.

Bästa grovbearbetningsresultatet uppnås vid inställning av maskinen i en vinkel 30° till 40°. Flytta maskinen fram och tillbaka med ett måttligt tryck. På detta sätt kommer inte arbetsstycket att bli för hett, missfärgas eller spår skapas.

Kapning av sten

Maskinen skall endast användas för torrkapning. För kapning av sten, det är bäst att använda diamantkapskivor och endast arbeta med maskinen med dammskyddsmask.

Arbetsråd

Var försiktig när skåror kapas i väggar i

byggnadskonstruktioner. För öppningar i väggar i byggnadskonstruktioner gäller landsspecifika bestämmelser.

Dessa bestämmelser måste tas i beaktande under alla

förhållanden. Innan arbetet påbörjas rådfråga ansvarig byggnadsingenjör, arkitekt eller byggnadsledare.

UNDERHÅLL

Ditt elverktyg från har konstruerats för att arbeta över en lång tidsperiod med minimalt underhåll. Kontinuerlig tillfredsställande drift beror på ordentlig verktygsvård och regelbunden rengöring.

WARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsaka personskada.

Laddaren och batteripaketet är inte servicebara.

Se baksidan av denna manual för kontaktinformation för servicecentret, eller besök www.2helpU.com.

Smörjning

Ditt elverktyg behöver ingen ytterligare smörjning.

Rengöring

WARNING: Elektrisk stöt och mekanisk fara. Koppla bort den elektriska apparaten från strömkällan före rengöring.

WARNING: För att säkerställa säker och effektiv drift, håll alltid den elektriska apparaten och ventilationsöppningarna rena.

WARNING! Blås bort smuts och damm från huvudhöljet med torr luft varje gång du ser smuts samlas i och runt lufthålen. Bär godkända ögonskydd och godkänt dammfilterskydd när du utför denna procedur.

WARNING: Använd aldrig lösningsmedel eller andra skarpa kemikalier för att rengöra de icke-metalliska delarna på verktyget. Dessa kemikalier kan försvaga materialen som används i dessa delar. Använd en trasa fuktad endast med vatten och mild tvål. Låt aldrig vätska komma in i verktyget och sänk aldrig ner någon del av verktyget i vätska.

Ventilationshålen kan rengöras med en torr, mjuk icke-metallisk borste och/eller en lämplig dammsugare. Använd inte vatten eller rengöringsvätska. Använd godkända ögonskydd och godkänd dammask.

Extra tillbehör

WARNING: Eftersom tillbehör, andra än de som erbjuds av DEWALT, har inte har testats med denna produkt, kan användningen av sådana tillbehör med detta verktyg vara riskabel. För att minska risken för skador, ska endast rekommenderade DEWALT tillbehör användas med denna produkt.

WARNING: Använd inte en belagd slipskiva som har passerat sin utgångsdatum (EXP) som markerats nära mitten av skivan (om det finns). Utgångna skivor är mer benägna att spricka och orsaka allvarliga skador. Förvara belagda slipskivor på torr plats utan extrema temperaturer eller luftfuktighet. Förstör uttjänta eller skadade skivor så att de inte kan användas.

Rådfråga din återförsäljare för ytterligare information angående lämpliga tillbehör.

Att skydda miljön

Produkter/batterier är återvinningsbara, men om de är märkta med den överkorsade soptunnan får de inte slängas tillsammans med vanligt hushållsavfall. Ladda ur batterierna helt och ta bort dem från verktyget. Separera sedan eventuella ljuskällor från produkten om möjligt. Det är användarens ansvar att radera personuppgifter från produkten. Ta sedan med avfallet till en officiell insamlingscentral eller till din återförsäljare som ofta tar emot produkten gratis. Förpackningar ska kasseras baserat på den markerade materialkoden. Drift- och säkerhetsinstruktioner ska endast kasseras när produkten som dessa refererar till inte längre ska användas.

Kontrollera med din kommun för vägledning om avfallshantering. För mer information, öppna www.2helpU.com och skanna Qr-koden ovan.

Ytterligare information för skydd och tillbehör

När du använder segmenterade diamantskivor, använd endast diamantskivor med ett perifert gap som inte är större än 10 mm och negativ spånvinkel.
ANVÄND INTEsegmenterade diamantskivor med ett perifert gap större än 10 mm och/eller en positiv spånvinkel.
För alla tillbehör för slipning och stålborstning måste den lägsta delen av tillbehöret finnas i skyddshöljet med 2 mm eller mer fritt utrymme till skyddets nedre kant.

Användning av tillbehör och skydd

Tillbehörstyp Tillbehör Skydd Montering för referens
Ytslipning Skiva typ 27		Typ B (slipning)
Kapning	Skiva typ 41 (1A)(metallmurverk/betong)		Typ A (stängd kapning) Skydd av typ A med skydd med klämma
	Skiva typ 42 (27A)(metallmurverk/betong)		Typ A (stängd kapning) Skydd av typ A med skydd med klämma
	Diamantkapskiva(metallmurverk/betong)		Typ A (stängd kapning) Skydd av typ A med skydd med klämma
			^1 För acceptabel diamanthjulsgeometri referens Tabell för ytterligare information om skydd och tillbehör.
	Slipskivor för andra material än metall eller murverk/betong		Typ A (stängd kapning) Skydd av typ A med skydd med klämma
Dubbelt ändamål(kombinerad kapning och slipning)	Slipskiva för dubbla ändamål		Typ A (stängd kapning) Skydd av typ A med skydd med klämma
Stålborstning	Trådborste av skivtyp		Typ B (slipning)
Slipning	Flexibel skiva (typ 27/typ 29)		Typ B (slipning)
	Flexibelt slipmedel (t.ex. sandpapper) (stöds av en flexibel stödrondell)		Skydd krävs ej
			^5 Gummistödrondell och slipklämmutter (ingår med gummistödrondell) tillgångliga mot en extra kostnad från din lokala DFWALT återförsäljare eller auktoriserat DFWALT servicecenter.
Kåpor Betongsågning			DWE46225 Sågkåpa

Riktlinjer för skydd och tillbehör
Icke godkända skivor Typ 11 / T11
Nyckel för navförsedd skiva	Nyckel för navförsedd skiva kan beställas mot en extra kostnad från din lokala DEWALT återförsäljare eller auktoriserat DEWALT servicecenter.

Riktlinjer för skydd och tillbehör

WARNING! Använd inte för att såga i trä eller träsnideri. Använd inte någon typ av tandade blad. Allvarliga personskador kan förorsakas.
