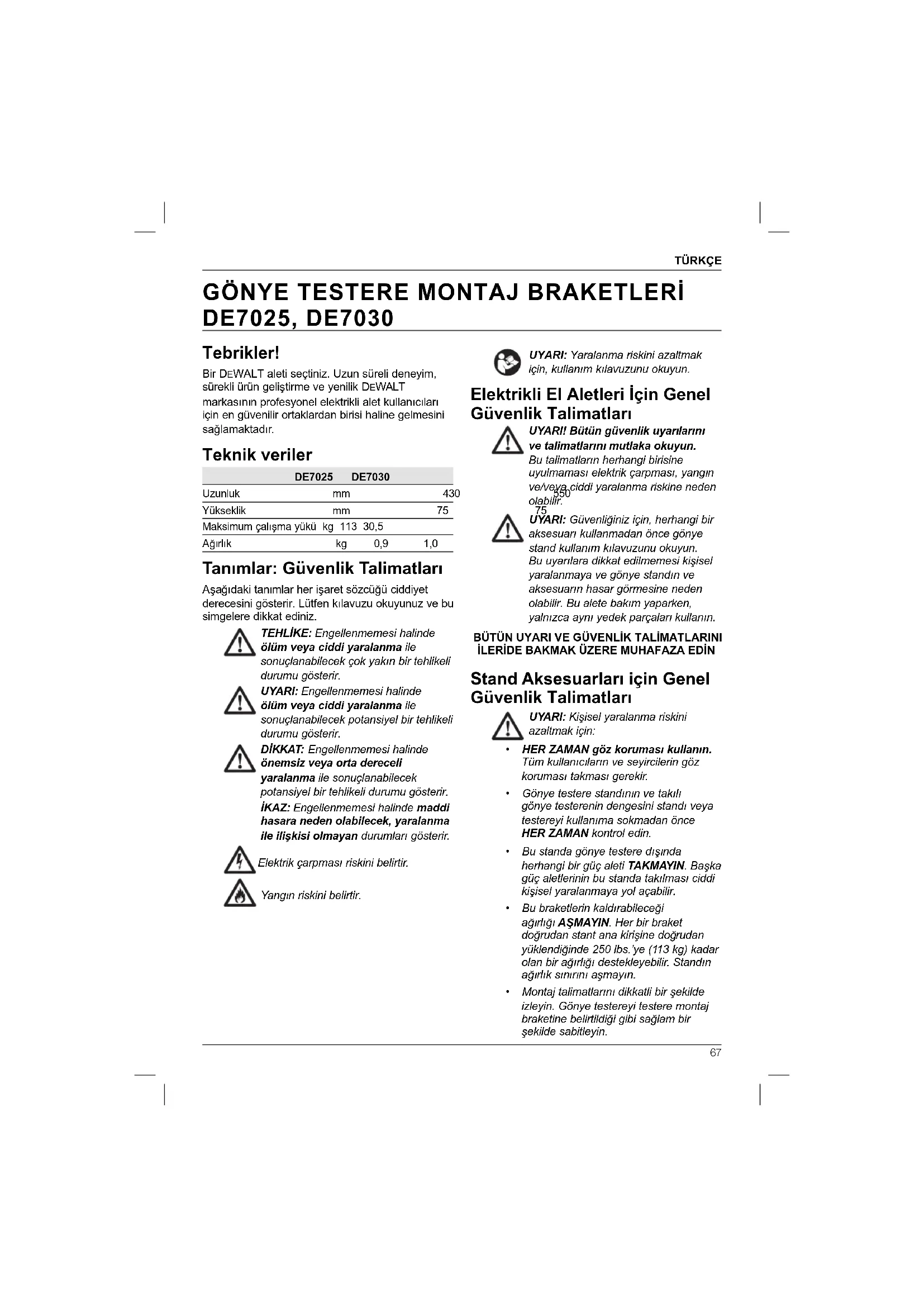

DE7025, DE7030 Tebrikler! Bir DEWALT aleti seçtiniz. Uzun süreli deneyim, sürekli ürün geliştirme ve yenilik DEWALT markasının profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesini sağlamaktadır. Teknik veriler DE7025 DE7030 Uzunluk mm 430 550 Yükseklik mm 75 75 Maksimum çalışma yükü kg 113 30,5 Ağırlık kg 0,9 1,0 Tanımlar: Güvenlik Talimatları Aşağıdaki tanımlar her işaret sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkat ediniz. TEHLİKE: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek çok yakın bir tehlikeli durumu gösterir. UYARI: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir. DİKKAT: Engellenmemesi halinde önemsiz veya orta dereceli yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir. İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumları gösterir. Elektrik çarpması riskini belirtir. Yangın riskini belirtir. UYARI: Yaralanma riskini azaltmak için, kullanım kılavuzunu okuyun. Elektrikli El Aletleri İçin Genel Güvenlik Talimatları UYARI! Bütün güvenlik uyarılarını ve talimatlarını mutlaka okuyun. Bu talimatların herhangi birisine uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma riskine neden olabilir. UYARI: Güvenliğiniz için, herhangi bir aksesuarı kullanmadan önce gönye stand kullanım kılavuzunu okuyun. Bu uyarılara dikkat edilmemesi kişisel yaralanmaya ve gönye standın ve aksesuarın hasar görmesine neden olabilir. Bu alete bakım yaparken, yalnızca aynı yedek parçaları kullanın. BÜTÜN UYARI VE GÜVENLİK TALİMATLARINI İLERİDE BAKMAK ÜZERE MUHAFAZA EDİN Stand Aksesuarları için Genel Güvenlik Talimatları UYARI: Kişisel yaralanma riskini azaltmak için:

• HER ZAMAN göz koruması kullanın. Tüm kullanıcıların ve seyircilerin göz koruması takması gerekir.

• Gönye testere standının ve takılı gönye testerenin dengesini standı veya testereyi kullanıma sokmadan önce HER ZAMAN kontrol edin.

• Bu standa gönye testere dışında herhangi bir güç aleti TAKMAYIN. Başka güç aletlerinin bu standa takılması ciddi kişisel yaralanmaya yol açabilir.

• Bu braketlerin kaldırabileceği ağırlığı AŞMAYIN. Her bir braket doğrudan stant ana kirişine doğrudan yüklendiğinde 250 lbs.’ye (113 kg) kadar olan bir ağırlığı destekleyebilir. Standın ağırlık sınırını aşmayın.

• Montaj talimatlarını dikkatli bir şekilde izleyin. Gönye testereyi testere montaj braketine belirtildiği gibi sağlam bir şekilde sabitleyin.TÜRKÇE

• Standı tasarlanmayan işlemler için DEĞİŞTİRMEYİN VEYA KULLANMAYIN.

• Standı dengeli olmayan yüzeylerde KULLANMAYIN. Stant düz, dengeli, kaygan olmayan bir yüzey üzerinde kullanılacak şekilde tasarlanmıştır. Diğer Riskler İlgili güvenlik düzenlemelerinin uygulanması ve güvenlik cihazlarının kullanılmasına rağmen, bazı risklerden kaçınmak mümkün değildir. Bunlar: – Keskin kenarlar veya sıkışma nedeniyle kişisel yaralanma riski. Alet Üzerindeki Etiketler Alet üzerinde aşağıdaki semboller gösterilir: Kullanmadan önce kullanım kılavuzunu okuyun. Göz koruması kullanın. Ambalaj İçeriği Ambalaj içeriğinde şunlar bulunmaktadır: 2 Gönye testere montaj braketleri 1 Kullanım kılavuzu 1 Parça şeması

• Alet, parçalar ve aksesuarlarda nakliye sırasında hasar oluşup oluşmadığını kontrol edin.

• Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için zaman ayırın. Tanımlama (şek. [fi g.] 1) UYARI: Hiçbir zaman elektrikli aleti veya herhangi bir parçasını değiştirmeyin. Hasarla veya yaralanmayla sonuçlanabilir. a. Montaj braketleri b. Bırakma kolları c. Şekli değişmeyen ayaklar KULLANIM ALANI Montaj braketleriniz DEWALT gönye testerenizin becerikliliğini attırmak için tasarlanmıştır. Islak koşullarda veya yanıcı sıvı ya da gazların mevcut olduğu ortamlarda KULLANMAYIN. Bu montaj braketleri profesyonel elektrikli aletlerdir. Çocukların aleti ellemesine İZİN VERMEYİN. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaret edilmelidir.

MONTAJ VE AYARLAMALAR

UYARI: Güvenlik talimatlarına ve geçerli düzenlemelere her zaman uyun. DE7025 DEWALT Gönye Testere Montaj Yöntemi (şek. 2, 3) UYARI: Yaralanma riskini azaltmak için, gönye testereyi gönye testere standına takmadan önce üniteyi kapatın, makinenin güç kaynağıyla bağlantısını kesin. Kazara çalışma yaralanmaya neden olabilir. UYARI: Denge Tehlikesi. DEWalt tarafından üretilmemiş bir gönye testereyi bu gönye testere standına takarken Genel Gönye Testere Montaj Yöntemini kullanmanız gerekmektedir. UYARI: Kişisel yaralanma riskini azaltmak için, gönye testerenin standa tamamen zincirlenmiş olduğundan emin olun. UYARI: Güvenliğiniz için, kullanmadan önce gönye testere kullanım kılavuzunu okuyun ve anlayın. Bu uyarılara dikkat edilmemesi kişisel yaralanmaya ve gönye testerenin ve aksesuarın hasar görmesine neden olabilir.

1. Testereyi bıçak size bakacak şekilde çalışma

konumuna getirin. Montaj braketindeki etiket önü gösterecek şekilde hizalayın.

2. Testerenin montaj ayakları çalışma yüzeyinin

üzerinde olacak şekilde gönye testerenin bir yanının altına bir ara levhası yerleştirin.

3. Montaj braketini (a) testerenin altında tutun

ve brakete ve taşıma cıvatasını (donanım çantası) testerenin ayağına doğru ilerletin. NOT: D EWALT gönye testerelerin doğru montaj donanım prosedürleri için DE7025 Donanım Seçme Şeması’na bakın. Tüm talimatları uygun şekilde izleyin, aksi halde gönye testerenin masa dönüşü engellenebilir.TÜRKÇE

1 = Uzun vida, düğme üzerindeki başlık 2 = Kısa vida, düğme üzerindeki başlık 3 = Uzun vida, üstteki başlık 4 = Plastik ped ve küçük vida, düğme üzerindeki başlık

4. Taşıma cıvatası (donanım çantası) DE7025

Donanım Seçme Şeması’na uygun olarak takıldıktan sonra, düz bir rondela takın; rondelayı ve somunu cıvata üzerinde kilitleyin. Cıvataları parmak gücüyle sıkın.

5. Aynı prosedürü braketin diğer ucunda tekrar

6. Testere tabanına erişmek üzere testerenin

diğer ucunu tutmak için, ara levhayı testerenin diğer yanına hareket ettirin.

7. Taşıma cıvatalarını diğer brakete ve testerenin

tabanına doğru önceden olduğu gibi ilerletin. Her iki braketin de birbirine paralel olduğundan emin olun.

8. Testereyi stant üzerine yerleştirmek için,

testereyi serbest bırakma kollar ı ile braket kurulumuna monte ederek tutun ve kaldırın. Bu kollar testereyi yatay olarak yerine kilitlemez, yalnızca testereyi kirişe monte etme aracı olarak kullanılır.

9. Kirişi testere/braket kurulumunu eğerek hafifçe

kendinize doğru yaklaştırın. Montaj braketinin konkav ön ucunu kirişin yuvarlak kenarıyla birlikte takın. Kullanım sırasında testerenin yan hareketini önlemek için, braketlerin birisi konumlandırıcı klipse (d) takılmalıdır.

10. Kirişin ve kilitleme konumlandırıcı klipsinin ön

kenarı takıldığında, aşağı doğru hafif bir eksen serbest bırakma kollarının kirişin arkasına güvenilir bir şekilde takılmasını sağlar. Kilitlemenin güvenilir bir şekilde yapıldığını doğrulamak için, testereyi yavaşça sallayın.

11. 0 derecelik gönye konumu elde edildiğinde

kirişe dik bir bıçak elde etmek için testere konumunu gerektiği şekilde ayarlayın.

12. Testereyi braketlere güvenilir bir şekilde

tutturmak için dört somunu sıkın. UYARI: Güvenliğiniz için, kullanmadan önce gönye testere kullanım kılavuzunu okuyun ve anlayın. Bu uyarılara dikkat edilmemesi kişisel yaralanmaya ve gönye testerenin ve aksesuarın hasar görmesine neden olabilir. DE7025 Genel Gönye Testere Montaj Yöntemi (şek. 1, 3–5) UYARI: Yaralanma riskini azaltmak için, gönye testereyi gönye testere standına takmadan önce üniteyi kapatın, makinenin güç kaynağıyla bağlantısını kesin. Kazara çalışma yaralanmaya neden olabilir. UYARI: Denge Tehlikesi. Bu gönye testere standına DEWalt tarafından üretilmemiş bir gönye testere monte ederken aşağıdaki talimatlardaTÜRKÇE

açıklanan kontrplak montaj yöntemini kullanmalısınız. UYARI: Kişisel yaralanma riskini azaltmak için, gönye testerenin standa tamamen zincirlenmiş olduğundan emin olun. UYARI: Güvenliğiniz için, kullanmadan önce gönye testere kullanım kılavuzunu okuyun ve anlayın. Bu uyarılara dikkat edilmemesi kişisel yaralanmaya ve gönye testerenin ve aksesuarın hasar görmesine neden olabilir. NOT: Bir DEWALT gönye testereye sahip değilseniz, gönye testerenizi monte etmek için 19 mm’lik kontrplak kullanmanız gerekir. Kontrplak, en yüksek gönye testere tabanı genişliğinden minimum 101,6 mm daha geniş olmalıdır. Kontrplak, gönye testere tabanının en küçük derinliği kadar veya gönye testere tabanı daha küçükse minimum 406,4 mm olmalıdır. Kontrplağın kare olduğundan emin olun.

1. Kontrplak boyutu belirlendikten sonra,

kontrplağın ön köşelerinden 25,5 mm uzaklıkta, yanlardan 355 mm ve 25,5 mm uzaklıkta 9,5 mm’lik delikler delin.

2. DE7025 montaj braketlerini standa takın:

a. Serbest bırakma kollarını (b) tutun ve sıkın. b. Montaj braketinin konkav ön ucunu ön kirişin yuvarlak kenarıyla birlikte takın. Kullanım sırasında testerenin yan hareketini önlemek için, montaj braketlerinin birisi konumlandırıcı klipste (d) takılı olmalıdır.

3. Kirişin ve konumlandırıcı klipsinin ön kenarı

takıldığında, aşağı doğru hafif bir eksen serbest bırakma kollarının kirişin arkasına güvenilir bir şekilde takılmasını sağlar. Aynı prosedürü kiriş üzerinde kontrplak boyutuna uygun konumdaki ikinci montaj braketinde tekrarlayın.

4. Kontrplağı montaj braketlerine yerleştirin

ve delikleri montaj braketlerindeki yuvalarla hizalayın. DE7025 Donanım Seçme Şeması’na bakın ve kontrplak montaj braketlerini sabitlemek için Yöntem 1 veya 2’yi kullanın.

5. Donanımı sıkmak için 13 mm’lik İngiliz

6. Gönye testere gönye testere tabanındaki

delikler kullanılarak kontrplağa monte edilmelidir. Donanım boyutu gönye testere taban ındaki deliklerle belirlenir. Donanım her bir montaj konumunda gönye testere tabanının maksimum uzunluğundan 31,8 mm daha uzun olmalıdır. a. Montaj deliklerinin gönye testereden kontrplağa transfer konumu. b. Delikleri seçilen donanım boyutuna göre delin. NOT: Donanım gönye testereyi kontrplağa monte etmek için satın alınmalıdır. Satın alınan tüm donanım en az Derece 5 veya Sınıf 8,8 olmalıdır. c. Gönye testereyi Şekil 5’da gösterildiği gibi sabitleyin. Testere tabanı (e), 19 mm kontrplak (i), düz rondela (f), kilitleme rondelası (h) ve somun (g). NOT: Kontrplak ve (i) ve kilitleme rondelası (h) arasında düz bir rondela (f) kullanıldığından emin olun. d. Tüm donanımı sıkın. Testereyi Çıkarma Gönye testere braketlere sabitlendikten sonra, serbest bırakma kolları tutarak, kirişi uzaklaştırmak için hafifçe yukarı doğru çekerek çıkarılabilir ve taşıma veya temizleme için plastik ayaklar üzerinde ayarlanabilir. BAKIM DEWALT elektrikli aletiniz uzun süre boyunca minimum bakımla çalışmak üzere tasarlanmıştır. Aletin uzun süre boyunca verimli bir şekilde çalışması, uygun bakımın ve düzenli temizliğin yapılmasına bağlıdır. Temizleme UYARI: Aletin metalik olmayan parçalarını temizlemek için asla çözücü veya başka sert kimyasal kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemeleri güçsüzleştirir. Yalnızca su ve yumuşak sabunla nemlendirilmiş bir bez kullanın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın.TÜRKÇE

İlave aksesuarlar UYARI: DEWALT tarafından tedarik veya tavsiye edilenlerin dışındaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için bu ürünle birlikte sadece D EWALT tarafından tavsiye edilen aksesuarlar kullanılmalıdır. Uygun aksesuarlarla ilgili daha fazla bilgi almak için satış noktalarıyla görüşün.

DE7023 Ağır iş gönye testere standı DE7033 Kompakt gönye testere standı DE7035 Ağır iş çalışma standı Çevrenin korunması Ayrı toplama. Bu ürün normal evsel atıklarla birlikte imha edilmemelidir. Herhangi bir zamanda DEWALT ürününüzü değiştirmek isterseniz ya da artık kullanılamaz durumdaysa, normal evsel atıklarla birlikte atmayın. Bu ürünü ayrı toplama için ayırın. Kullanılmış ürünlerin ve ambalajların ayrı olarak toplanması bu maddelerin geri dönüşüme sokularak yeniden kullanılmasına olanak tanır. Geri dönüşümlü maddelerin tekrar kullanılması çevre kirliliğinin önlenmesine yardımcı olur ve ham madde ihtiyacını azaltır. Yerel yönetmelikler, elektrikli ürünlerin evlerden toplanıp belediye atık tesislerine aktarılması veya yeni bir ürün satın alırken perakende satıcı tarafından toplanması yönünde hükümler içerebilir. DEWALT, hizmet ömrünün sonuna ulaşan DEWALT ürünlerinin toplanması ve geri dönüşüme sokulması için bir imkan sunmaktadır. Bu hizmetin avantajlarından faydalanmak için, lütfen, ürününüzü bizim adımıza teslim alacak herhangi bir yetkili servise iade edin. Bu kılavuzda belirtilen listeden size en yakın yetkili servisin yerini öğrenebilirsiniz. Alternatif olarak, yetkili DEWALT servislerinin listesi ve satış sonrası hizmetlerimizle ilgili tüm bilgiler ve tam ayrıntıları İnternette www.2helpU.com adresinde mevcuttur.TÜRKÇE
