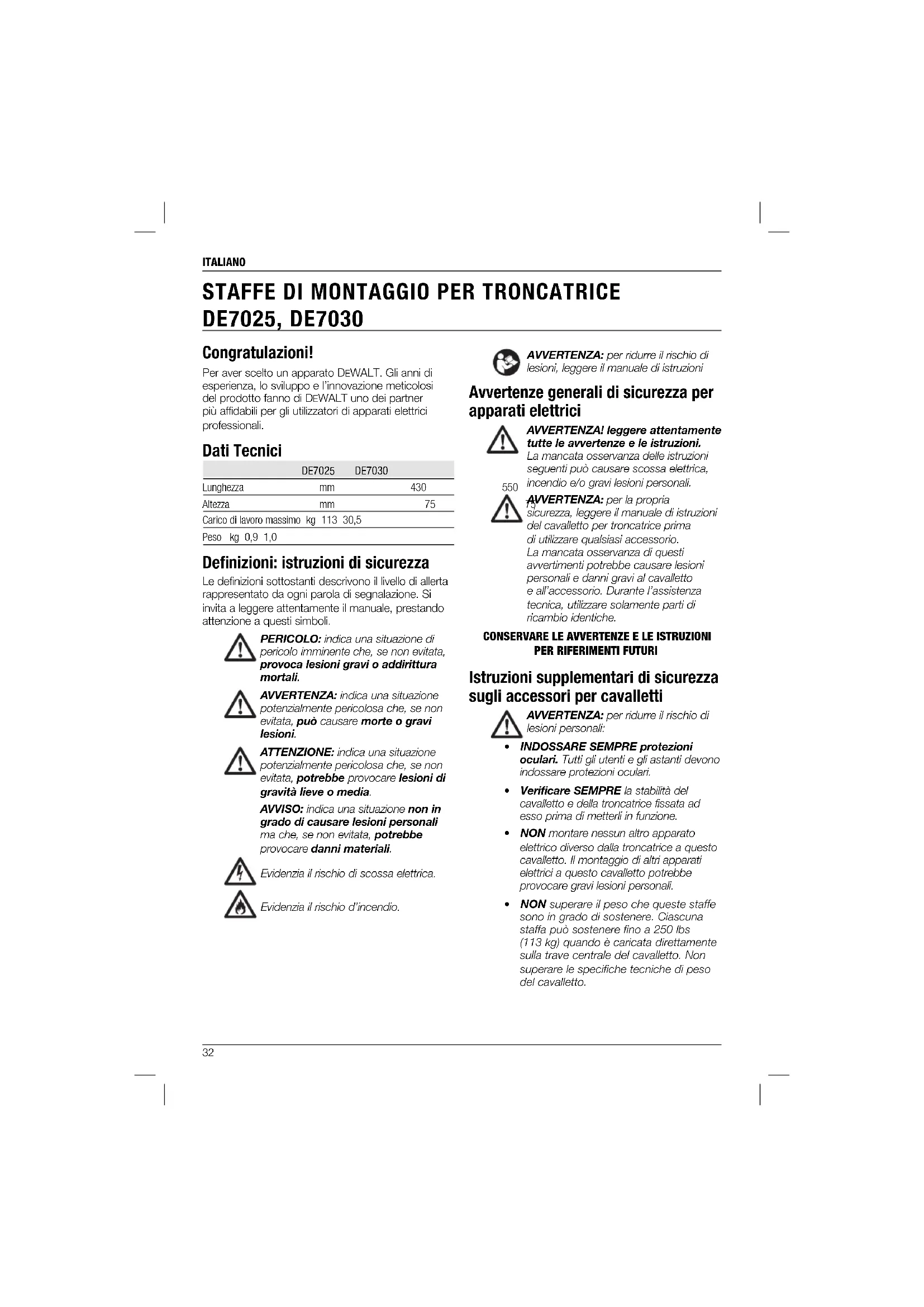

DE7025, DE7030 Congratulazioni! Per aver scelto un apparato DEWALT. Gli anni di esperienza, lo sviluppo e l’innovazione meticolosi del prodotto fanno di DEWALT uno dei partner più affidabili per gli utilizzatori di apparati elettrici professionali. Dati Tecnici DE7025 DE7030 Lunghezza mm 430 550 Altezza mm 75 75 Carico di lavoro massimo kg 113 30,5 Peso kg 0,9 1,0 Defi nizioni: istruzioni di sicurezza Le definizioni sottostanti descrivono il livello di allerta rappresentato da ogni parola di segnalazione. Si invita a leggere attentamente il manuale, prestando attenzione a questi simboli. PERICOLO: indica una situazione di pericolo imminente che, se non evitata, provoca lesioni gravi o addirittura mortali. AVVERTENZA: indica una situazione potenzialmente pericolosa che, se non evitata, può causare morte o gravi lesioni. ATTENZIONE: indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe provocare lesioni di gravità lieve o media. AVVISO: indica una situazione non in grado di causare lesioni personali ma che, se non evitata, potrebbe provocare danni materiali. Evidenzia il rischio di scossa elettrica. Evidenzia il rischio d’incendio. AVVERTENZA: per ridurre il rischio di lesioni, leggere il manuale di istruzioni Avvertenze generali di sicurezza per apparati elettrici AVVERTENZA! leggere attentamente tutte le avvertenze e le istruzioni. La mancata osservanza delle istruzioni seguenti può causare scossa elettrica, incendio e/o gravi lesioni personali. AVVERTENZA: per la propria sicurezza, leggere il manuale di istruzioni del cavalletto per troncatrice prima di utilizzare qualsiasi accessorio. La mancata osservanza di questi avvertimenti potrebbe causare lesioni personali e danni gravi al cavalletto e all’accessorio. Durante l’assistenza tecnica, utilizzare solamente parti di ricambio identiche.

Istruzioni supplementari di sicurezza sugli accessori per cavalletti AVVERTENZA: per ridurre il rischio di lesioni personali:

• INDOSSARE SEMPRE protezioni oculari. Tutti gli utenti e gli astanti devono indossare protezioni oculari.

• Verificare SEMPRE la stabilità del cavalletto e della troncatrice fissata ad esso prima di metterli in funzione.

• NON montare nessun altro apparato elettrico diverso dalla troncatrice a questo cavalletto. Il montaggio di altri apparati elettrici a questo cavalletto potrebbe provocare gravi lesioni personali.

• NON superare il peso che queste staffe sono in grado di sostenere. Ciascuna staffa può sostenere fino a 250 lbs (113 kg) quando è caricata direttamente sulla trave centrale del cavalletto. Non superare le specifiche tecniche di peso del cavalletto.ITALIANO

• Seguire attentamente le istruzioni di montaggio. Fissare la troncatrice alle staffe di montaggio della troncatrice in modo sicuro seguendo le istruzioni.

• NON modificare né utilizzare il cavalletto per operazioni a cui non è destinato.

• NON utilizzare il cavalletto su superfici irregolari. Il cavalletto è progettato per essere utilizzato su una superficie piana, stabile e non scivolosa. Rischi residui Malgrado l’applicazione delle principali regole di sicurezza e l’implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Questi sono: – Rischio di lesioni personali causate da bordi taglienti e schiacciamento. Riferimenti sull’apparato Sull’apparato sono presenti i seguenti simboli: Leggere il manuale d’istruzioni prima dell’uso. Utilizzare protezioni oculari. Contenuto della confezione La confezione contiene: 2 Staffe di montaggio 1 Manuale di istruzioni 1 Disegno esploso

• Verificare eventuali danni all’apparato, ai componenti o agli accessori che possano essere avvenuti durante il trasporto.

• Prima di utilizzare il prodotto, leggere e comprendere interamente questo manuale. Descrizione (fi g. 1) AVVERTENZA: non modificare l’apparato o alcuna parte di esso. Si possono causare danni o lesioni personali. a. Staffe di montaggio b. Leve di rilascio c. Piedini non abbinati UTILIZZO PREVISTO Le staffe di montaggio sono state messe a punto per ampliare le capacità della troncatrice D EWALT. NON utilizzare in condizioni di bagnato o in presenza di liquidi o gas infiammabili. Queste staffe di montaggio sono apparati elettrici professionali. NON PERMETTERE ai bambini di avvicinarsi all’apparato. Le persone inesperte devono utilizzare questo apparato solo sotto sorveglianza.

ASSEMBLAGGIO E REGOLAZIONI

AVVERTENZA: osservare sempre le istruzioni di sicurezza e le normative in vigore. DE7025 Metodo di montaggio della troncatrice D EWALT (fi g. 2, 3) AVVERTENZA: per ridurre il rischio di lesioni, spegnere l’unità e scollegare la macchina dalla presa di corrente prima di montare la troncatrice al cavalletto. Un avvio accidentale potrebbe provocare lesioni. AVVERTENZA: pericolo di stabilità. È necessario utilizzare il Metodo di montaggio della troncatrice universale quando si monta una troncatrice non fabbricata da DEWALT a questo cavalletto. AVVERTENZA: per ridurre il rischio di lesioni personali, assicurarsi che la troncatrice sia completamente ancorata al cavalletto. AVVERTENZA: per la propria sicurezza, leggere e comprendere il manuale di istruzioni della troncatrice prima dell’uso. La mancata osservanza di questi avvertimenti potrebbe causare lesioni personali o danni alla troncatrice e all’accessorio.

1. Posizionare la troncatrice nella posizione

operativa con la lama rivolta verso di sè. Allineare l’etichetta sulla staffa di montaggio con la parte anteriore in mostra.

2. Collocare un distanziale sotto un lato della

troncatrice per tenere i piedi di montaggio della troncatrice sopra la superficie di lavoro.

3. Tenere una staffa di montaggio (a) al di sotto

della troncatrice e far passare un bullone di trasporto (custodia dei dispositivi di fissaggio) attraverso la staffa e il piedino della troncatrice.ITALIANO

NOTA: Consultare la Tabella di selezione dei dispositivi di fissaggio DE7025 per le corrette procedure di montaggio dei dispositivi di fissaggio per le troncatrici DEWALT. Seguire tutte le istruzioni correttamente, altrimenti la rotazione del banco della troncatrice potrebbe risultare ostruita.

TABELLA DI SELEZIONE DEI DISPOSITIVI DI

FISSAGGIO DE7025 Lato sinistro Lato destro DW703 1 1 DW705 1 1 DW706 1 1 DW708 1 2 DW712 1 2 DW713 1 1 DW715 1 1 DW716 1 1 DW717 2 1 DW718 3 2 DW700 4 4 DW701 Tipo 1 4 4 DW701 Tipo 2 1 1 DW707 Tipo 1 4 4 DW707 Tipo 2 1 1 DW711 Tipo 1 4 4 DW711 Tipo 2 1 1 DW771 1 1 DW777 1 1 1 = Vite lunga, testa sul fondo 2 = Vite corta, testa sul fondo 3 = Vite lunga, testa sopra 4 = Cuscinetto in plastica e vite corta, testa sul fondo

4. Una volta inserito il bullone di trasporto (custodia

dei dispositivi di fissaggio) secondo la Tabella di selezione dei dispositivi di fissaggio DE7025, montare una rondella piatta, rondella di bloccaggio e dado sul bullone. Serrare i bulloni a mano.

5. Ripetere la procedura sull’altra estremità della

6. Spostare il distanziale sull’altro lato della

troncatrice per tenere sollevata l’altra estremità della troncatrice in modo da poter accedere alla base.

7. Far passare i bulloni di trasporto attraverso

l’altra staffa e la base della troncatrice come prima. Assicurarsi che entrambe le staffe siano parallele l’una all’altra.

8. Per collocare la troncatrice sul cavalletto,

afferrare e sollevare la troncatrice per il gruppo della staffa di montaggio tramite le leve di rilascio. Queste leve non bloccano la troncatrice lateralmente in posizione ma servono semplicemente come mezzo per montare la troncatrice alla trave.

9. Avvicinarsi alla trave con il gruppo troncatrice/

staffa leggermente inclinato verso il proprio corpo. Impegnare la linguetta anteriore concava della staffa di montaggio con l’estremità arrotondata della trave. Una delle staffe deve impegnare il fermo di blocco della posizione (d) per impedire movimenti laterali della troncatrice durante l’uso.

10. Una volta che l’estremità anteriore della trave e il

fermo di blocco della posizione sono impegnati, una lieve rotazione verso il basso consentirà un innesto sicuro delle leve di rilascio al retro della trave. Far oscillare delicatamente la troncatrice sulle staffe per verificare il bloccaggio in posizione.

11. Regolare la posizione della troncatrice

secondo necessità per far sì che la lama sia perpendicolare alla trave quando si trova nella posizione di taglio a 0 gradi.

12. Serrare i quattro dadi che fissano la troncatrice

saldamente alle staffe. AVVERTENZA: per la propria sicurezza, leggere e comprendere il manuale di istruzioni della troncatrice prima dell’uso. La mancata osservanza di questi avvertimenti potrebbe causare lesioni personali o danni alla troncatrice e all’accessorio.ITALIANO

DE7025 Metodo di montaggio della troncatrice universale (fi g. 1, 3–5) AVVERTENZA: per ridurre il rischio di lesioni, spegnere l’unità e scollegare la macchina dalla presa di corrente prima di montare la troncatrice al cavalletto. Un avvio accidentale potrebbe provocare lesioni. AVVERTENZA: pericolo di stabilità. È necessario utilizzare il metodo di montaggio per legno compensato descritto nelle istruzioni di seguito quando si monta una troncatrice non fabbricata da DEWALT a questo cavalletto. AVVERTENZA: per ridurre il rischio di lesioni personali, assicurarsi che la troncatrice sia completamente ancorata al cavalletto. AVVERTENZA: per la propria sicurezza, leggere e comprendere il manuale di istruzioni della troncatrice prima dell’uso. La mancata osservanza di questi avvertimenti potrebbe causare lesioni personali o danni alla troncatrice e all’accessorio. NOTA: se non si dispone di una troncatrice DEWALT, è necessario utilizzare del legno compensato da 19mm per montare la troncatrice. Il legno compensato deve avere una larghezza di minimo 101,6 superiore alla larghezza più ampia della base della troncatrice. Il legno compensato deve avere una profondità almeno pari alla profondità più piccola della base della troncatrice o un minimo di 406,4 mm se la base della troncatrice è più piccola. Assicurarsi che il legno compensato sia quadrato.

1. Una volta determinate le dimensioni del legno

compensato, praticare dei fori da 9,5 mm a una distanza di 25,5 mm dagli angoli anteriori del legno compensato, ad una distanza di 355 mm gli uni dagli altri e di 25,5 mm dai lati.

2. Collocare le staffe di montaggio DE7025 sul

cavalletto: a. Afferare e premere le leve di rilascio (b). b. Impegnare la linguetta anteriore concava della staffa di montaggio con l’estremità arrotondata anteriore della trave. Una delle staffe di montaggio deve essere impegnata nel fermo di blocco della posizione (d) per impedire movimenti laterali della troncatrice durante l’uso.

3. Una volta che l’estremità anteriore della trave e il

fermo di blocco della posizione sono impegnati, una lieve rotazione verso il basso consentirà un innesto sicuro delle leve di rilascio al retro della trave. Seguire la stessa procedura con la seconda staffa di montaggio nella posizione corretta sulla trave per le dimensioni del legno compensato.

4. Collocare il legno compensato sulle staffe

di montaggio e allineare i fori praticati alle scanalature sulle staffe di montaggio. Consultare la Tabella di selezione dei dispositivi di fissaggio DE7025 e utilizzare il Metodo 1 o 2 per fissare il legno compensato alle staffe di montaggio.

5. Utilizzare una chiave da 13 mm per serrare i

dispositivi di fissaggio.

6. La troncatrice deve essere montata al legno

compensato utilizzando i fori nella base della troncatrice. Le dimensioni dei dispositivi di fissaggio saranno determinate dai fori nella base della troncatrice. I dispositivi di fissaggio devono avere una lunghezza di 31,8 mm superiore all’altezza massima della base della troncatrice in ciascun punto di montaggio. a. Trasferire la posizione dei fori di montaggio dalla base della troncatrice al legno compensato. b. Praticare fori in base alle dimensioni dei dispositivi di fissaggio selezionati. NOTA:È necessario acquistare dei dispositivi di fissaggio per montare la troncatrice al legno compensato. Tutti i dispositivi di fissaggio acquistati devono essere minimo di Grado 5 o Classe 8,8. c. Fissare la troncatrice al legno compensato come illustrato in Figura 5. Base della troncatrice (e), legno compensato da 19 mm(i), rondella piatta (f), rondella di bloccaggio (h) e dado (g). NOTA: assicurarsi che una rondella piatta (f) sia utilizzata tra il legno compensato (i) e la rondella di bloccaggio (h). d. Serrare tutti i dispositivi di fissaggio. Rimozione della troncatrice Una volta che la troncatrice è fissata alle staffe, è possibile rimuoverla afferrando le leve di rilascio, tirando leggermente verso l’alto per liberare la trave e quindi è possibile appoggiarla sui piedini in gomma per il trasporto o la pulizia.ITALIANO
