BRUGSANVISNING DE7025 DEWALT

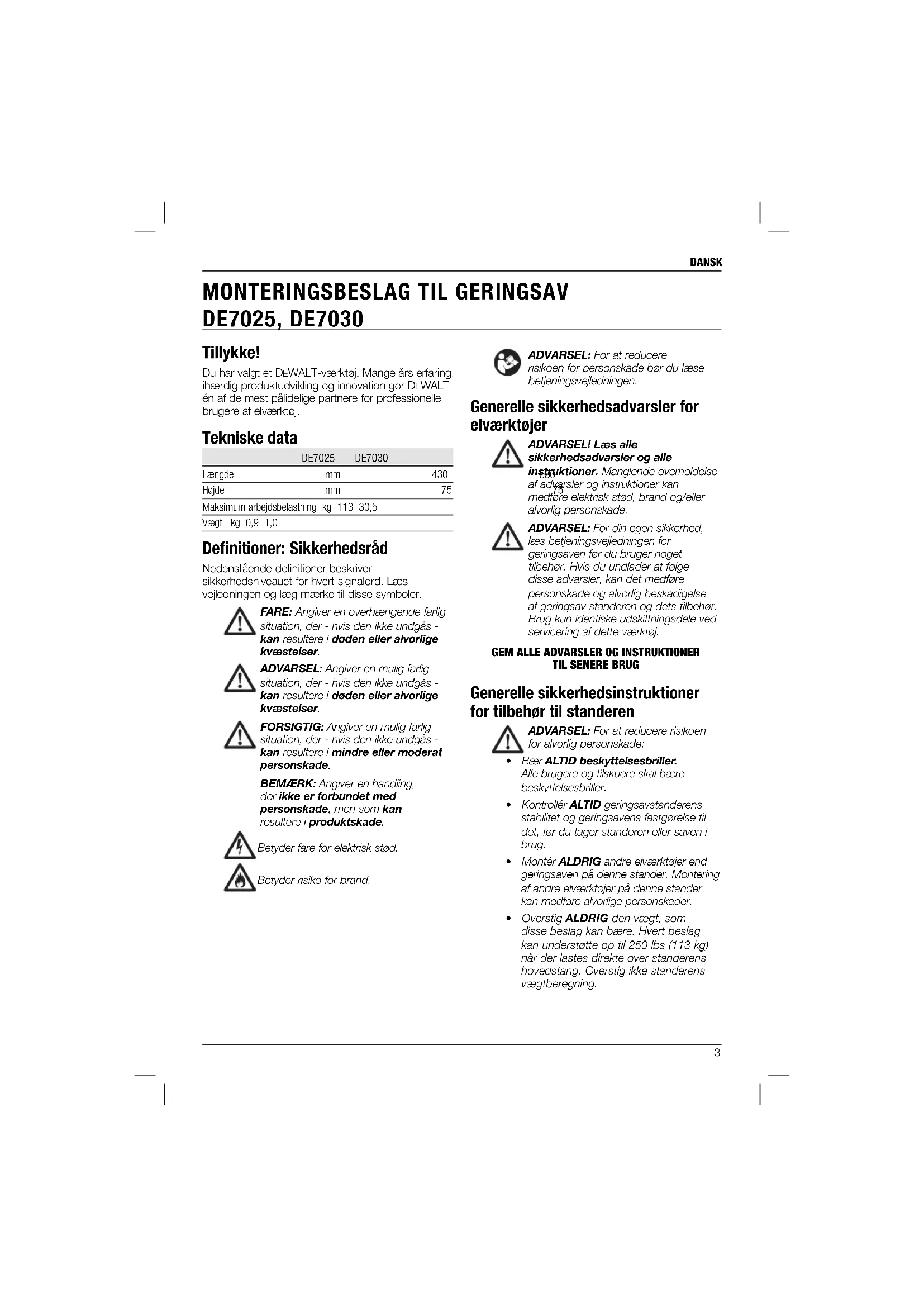

DE7025, DE7030 Tillykke! Du har valgt et DEWALT-værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT én af de mest pålidelige partnere for professionelle brugere af elværktøj. Tekniske data DE7025 DE7030 Længde mm 430 550 Højde mm 75 75 Maksimum arbejdsbelastning kg 113 30,5 Vægt kg 0,9 1,0 Defi nitioner: Sikkerhedsråd Nedenstående definitioner beskriver sikkerhedsniveauet for hvert signalord. Læs vejledningen og læg mærke til disse symboler. FARE: Angiver en overhængende farlig situation, der - hvis den ikke undgås - kan resultere i døden eller alvorlige kvæstelser. ADVARSEL: Angiver en mulig farlig situation, der - hvis den ikke undgås - kan resultere i døden eller alvorlige kvæstelser. FORSIGTIG: Angiver en mulig farlig situation, der - hvis den ikke undgås - kan resultere i mindre eller moderat personskade. BEMÆRK: Angiver en handling, der ikke er forbundet med personskade, men som kan resultere i produktskade. Betyder fare for elektrisk stød. Betyder risiko for brand. ADVARSEL: For at reducere risikoen for personskade bør du læse betjeningsvejledningen. Generelle sikkerhedsadvarsler for elværktøjer ADVARSEL! Læs alle sikkerhedsadvarsler og alle instruktioner. Manglende overholdelse af advarsler og instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade. ADVARSEL: For din egen sikkerhed, læs betjeningsvejledningen for geringsaven før du bruger noget tilbehør. Hvis du undlader at følge disse advarsler, kan det medføre personskade og alvorlig beskadigelse af geringsav standeren og dets tilbehør. Brug kun identiske udskiftningsdele ved servicering af dette værktøj.

• Kontrollér ALTID geringsavstanderens stabilitet og geringsavens fastgørelse til det, før du tager standeren eller saven i brug.

• Montér ALDRIG andre elværktøjer end geringsaven på denne stander. Montering af andre elværktøjer på denne stander kan medføre alvorlige personskader.

• Overstig ALDRIG den vægt, som disse beslag kan bære. Hvert beslag kan understøtte op til 250 lbs (113 kg) når der lastes direkte over standerens hovedstang. Overstig ikke standerens vægtberegning.DANSK

• Følg omhyggeligt monteringsinstruktionerne. Fastgør geringsaven sikkert til savmonteringsbeslagene som instrueret.

• Du må ALDRIG ændre eller bruge standeren til opgaver, som den ikke er beregnet til.

• Anvend ALDRIG standeren på ujævne overflader. Standeren er designet til anvendelse på en flad, stabil overflade. Restrisici På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter: – Risiko for personskade på grund af skarpe kanter og klemning. Mærkning på værktøjet Følgende piktogrammer er vist på værktøjet: Læs brugsvejledningen før brug. Brug øjeværn. Pakkens indhold Pakken indeholder: 2 Monteringsbeslag til geringsav 1 Brugsvejledning 1 Eksplosionstegning

• Kontrollér for eventuelle skader på værktøjet, dele og tilbehør, der kan være opstået under transport.

• Tag dig tid til at læse denne vejledning grundigt og forstå den før betjening. Beskrivelse (fi g. 1) ADVARSEL: Modificér aldrig elektrisk værktøj eller nogen dele deraf. Det kan medføre materiale- eller personskade. a. Monteringsbeslag b. Udløsergreb c. Skridsikker fod TILSIGTET BRUG Dine monteringsbeslag er designet til at udvide bevægeligheden af din DEWALT geringsav. MÅ IKKE anvendes under våde forhold eller i nærheden af brændbare væsker eller gasser. Disse monteringsbeslag er professionelle el-værktøjer. LAD IKKE børn komme i kontakt med værktøjet. Overvågning er påkrævet, når uerfarne brugere anvender dette værktøj.

SAMLING OG JUSTERING

ADVARSEL: Overhold altid sikkerhedsvejledningen og de gældende regler. DE7025 DEWALT metode til montering af geringsav (fi g. 2, 3) ADVARSEL: For at reducere risikoen for personskader, slå enheden fra, frakobl maskinen fra strømkilden, før du samler geringsaven på geringsavstanderen. Start ved et uheld kan medføre skader. ADVARSEL: Stabilitetsrisiko. Du skal bruge den Universale metode til montering af geringsaven ved montering af en geringsav, der ikke er produceret af DEWALT på denne geringsavstander. ADVARSEL: For at reducere risikoen for personskade, sørg for at geringsaven er forsvarligt fastgjort til standeren. ADVARSEL: For din egen sikkerhed, læs og forstå betjeningsvejledningen for geringsaven før brug. Hvis du undlader at følge disse advarsler, kan det medføre personskade og alvorlig beskadigelse af geringsaven og tilbehøret.

1. Anbring saven i driftsposition med klingen

vendende imod dig. Ret ind efter mærkaten på monteringsbeslaget, som viser forsiden.

2. Anbring et afstandsstykke under den ene

side af geringsaven for at holde savens monteringsfødder oven over arbejdsoverfladen.

3. Hold et monteringsbeslag (a) under saven og

før en bræddebolt (hardwarepose) op gennem beslaget og savens fod. BEMÆRK: Se DE7025 Skema over valg af hardware for de korrekte hardware monteringsprocedurer for DEWALT geringsave. Følg nøje alle instruktioner, ellers kan geringsavens bordrotation blive vanskeliggjort.DANSK

6. Flyt afstandsstykket til den anden side af saven

til at holde den anden ende af saven op for at få adgang til savfundamentet.

7. Skub bræddebolten gennem det andet beslag

løft saven ved monteringsbeslagenheden ved hjælp af udløsergrebene. Disse greb låser ikke saven lateralt på plads, men tjener mere som en hjælp til at montere saven på stangen.

9. Nærm dig stangen med sav/beslagenheden let

vippende imod din krop. Tilkobl den konkave forkant på monteringsbeslaget til det runde hjørne på stangen. Et af beslagene skal sætte i indgreb i lokaliseringsclipsen (d) for at forhindre en lateral bevægelse af saven under brug.

10. Når forkanten på stangen og

låselokaliseringsclipsen er tilkoblede, vil en let nedadgående drejetap tillade sikker fastgørelse af udløsergrebene til bagsiden på stangen. Vip forsigtigt saven på beslagene for at efterprøve, at de er låst.

11. Justér om nødvendigt saven, så klingen står

vinkelret på stangen, når den er i 0 grader geringposition.

12. Spænd de fire møtrikker, der holder saven på

beslagene, godt. ADVARSEL: For din egen sikkerhed, læs og forstå betjeningsvejledningen for geringsaven før brug. Hvis du undlader at følge disse advarsler, kan det medføre personskade og alvorlig beskadigelse af geringsaven og tilbehøret. DE7025 Universal metode til montering af geringssaven (fi g. 1, 3–5) ADVARSEL: For at reducere risikoen for personskader, slå enheden fra, frakobl maskinen fra strømkilden, før du samler geringsaven på geringsavstanderen. Start ved et uheld kan medføre skader. ADVARSEL: Stabilitetsrisiko. Du skal bruge monteringsmetoden for krydsfinér, der beskrives i de følgende instruktioner ved montering af en geringsav, der ikke er produceret af DEWALT på denne geringsavstander. ADVARSEL: For at reducere risikoen for personskade, sørg for at geringsaven er forsvarligt fastgjort til standeren.

ifølge DE7025 Skema over valg af hardware, montér en flad spændeskive; låsespændeskive og møtrik på bolten. Spænd boltene med en fingertykkelse.

5. Gentag proceduren på den anden ende af

ADVARSEL: For din egen sikkerhed, læs og forstå betjeningsvejledningen for geringsaven før brug. Hvis du undlader at følge disse advarsler, kan det medføre personskade og alvorlig beskadigelse af geringsaven og tilbehøret. BEMÆRK: Hvis du ikke har en D EWALT geringsav, skal du bruge 19mm krydsfinér til at montere din geringsav. Krydsfinéren skal være minimum 101,6 mm bredere end den største bredde på geringsavens fundament. Krydsfinéren skal være mindst lige så dyb som den mindste dybde på geringsavens fundament eller et minimum på 406,4 mm, hvis geringsavens fundament er mindre. Kontrollér at krydsfinéren er firkantet.

1. Når størrelsen på krydsfinéren er blevet fastlagt,

bor huller på 9,5mm 25,5mm fra de forreste krydsfinérhjørner med 355mm afstand og en afstand på 25,5mm fra siderne.

2. Anbring DE7025 monteringsbeslag på

standeren: a. Tag fat i og tryk hårdt på udløsergrebene (b). b. Tilkobl den konkave forkant på monteringsbeslaget til det runde forreste hjørne på stangen. Et af beslagene skal sætte i indgreb i lokaliseringsclipsen (d) for at forhindre en lateral bevægelse af saven under brug.

3. Når forkanten på stangen og

låselokaliseringsclipsen er tilkoblede, vil en let nedadgående drejetap tillade sikker fastgørelse af udløsergrebene til bagsiden på stangen. Følg den samme procedure med det andet monteringsbeslag på en passende position på stangen for størrelsen af krydsfinéren.

4. Anbring krydsfinéren på monteringsbeslagene

og ret de borede huller ind efter rillerne i monteringsbeslagene. Se DE7025 Skema over valg af hardware og brug enten metode 1 eller 2 for at fastgøre krydsfinéren til monteringsbeslagene.

5. Brug en skruenøgle på 13 mm til spænde

6. Geringsaven skal monteres på krydsfinéren

ved hjælp af huller i geringssavfundamentet. Hardwarens størrelse afgøres af hullerne i geringsavfundamentet. Hardware skal være 31,8 mm længere end maksimum højden på geringssavfundamentet på hvert monteringssted. a. Overfør placering af monteringshuller fra geringsavfundamentet til krydsfinéren. b. Bor hullerne i henhold til størrelsen på det valgte hardware. BEMÆRK: Hardwaren skal være købt til montering af geringsaven på krydsfinér. Alt indkøbt hardware skal være minimum Grade 5 eller Class 8,8. c. Fastgør geringsaven til krydsfinéren som vist i figur 5. Savfundament (e), 19mm krydsfinér(i), flad afstandsskive (f), låseskive(h) og møtrik (g). BEMÆRK: Kontrollér at der anvendes en flad afstandsskive (f) mellem krydsfinéren (i) og låseskive (h). d. Stram al hardware. Flytning af saven Når geringsaven er fastgjort til beslagene, kan den flyttes ved at tage fat i udløsergrebene, trykke dem lidt op for at komme fri af stangen og kan sættes på en gummifod for transport eller rengøring. VEDLIGEHOLDELSE Dit DEWALT-elværktøj er beregnet til langvarig brug med minimal vedligeholdelse. Værktøjets fortsatte tilfredsstillende drift afhænger af korrekt vedligeholdelse og rengøring af værktøjet. Rengøring ADVARSEL: Brug aldrig opløsningsmidler eller andre kraftige kemikalier til at rengøre værktøjets ikke- metalliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet i væske. Valgfrit tilbehør ADVARSEL: Da andet tilbehør end det, som stilles til rådighed af DEWALT, ikke er afprøvet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales af DEWALT.DANSK

Kontakt forhandleren for yderligere oplysninger om korrekt tilbehør. SAMMENLIGNELIGE PRODUKTER DE7023 Ekstra kraftig geringsavstander DE7033 Kompakt geringsavstander DE7035 Ekstra kraftig arbejdsstander Miljøbeskyttelse Særskilt bortskaffelse. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald. Hvis du på noget tidspunkt finder det nødvendigt at udskifte dit D EWALT-produkt, eller hvis det ikke længere tjener det tiltænkte formål, må det ikke bortskaffes med almindeligt husholdningsaffald. Sørg for, at dette produkt bortskaffes særskilt. Særskilt bortskaffelse af brugte produkter og emballage gør det muligt at genbruge materialer og anvende dem på ny. Genanvendelse af genbrugsmaterialer bidrager til at forhindre forurening af miljøet og reducerer behovet for råmaterialer. Lokale forskrifter muliggør i nogen tilfælde særskilt bortskaffelse af elektriske produkter fra husholdningen, ved kommunale affaldsdepoter eller hos forhandleren i forbindelse med køb af et nyt produkt. DEWALT har stillet faciliteter til rådighed til indsamling og genbrug af udslidte DEWALT-produkter. For at benytte sig af denne service kan man returnere produktet til et hvilket som helst autoriseret serviceværksted, der modtager det på vore vegne. Du kan finde ud af, hvor det nærmeste autoriserede serviceværksted befinder sig ved at kontakte dit lokale DEWALT-kontor på den adresse, der er angivet i denne manual. Alternativt findes der en liste over autoriserede DEWALT-serviceværksteder og detaljerede oplysninger om vores eftersalgsservice og kontakter på følgende internetadresse: www.2helpU.com.DANSK

GARANTI DEWALT er sikker på produkternes kvalitet og tilbyder en enestående garanti til professionelle brugere af dette værktøj. Denne garantierklæring er en tilføjelse til dine kontraktmæssige rettigheder som professionel bruger eller dine lovbefalede rettigheder som privat ikke- professionel bruger og påvirker dem på ingen måde. Garantien er gyldig inden for medlemsstaterne af Den Europæiske Union og Det Europæiske Frihandelsområde.

• 30 DAGES RISIKOFRI TILFREDSHEDSGARANTI • Hvis du ikke er fuldt tilfreds med dit

EWALT værktøj, kan du returnere det inden for 30 dage, komplet som købt, til den forhandler, hvor værktøjet blev købt og få alle pengene refunderet eller bytte det. Produktet skal have været underlagt almindelig brug og slid, og der skal fremvises gyldig kvittering.

• ET ÅRS GRATIS SERVICEKONTRAKT • Hvis du har brug for vedligeholdelse eller service af dit DEWALT værktøj, inden for 12 måneder efter købet, er du berettiget til en gratis serviceydelse. Den vil blive foretaget gratis af et autoriseret

EWALT serviceværksted. Købsbeviset skal fremvises. Inkluderer arbejdskraft. Ekskluderer tilbehør og reservedele, medmindre de var fejlbehæftede under garantiperioden.

• ET ÅRS FULD GARANTI • Hvis dit D EWALT produkt bliver defekt på grund af fejlbehæftede materialer eller produktionsfejl inden for 12 måneder fra købsdatoen, garanterer DEWALT gratis udskiftning af alle defekte dele eller gratis udskiftning af enheden efter vores valg under forudsætning af, at:

• Produktet ikke er blevet misbrugt;

• Produktet har været underlagt almindelig brug og slid;

• Der ikke er forsøgt reparationer af uautoriserede personer;

• Købsbeviset fremvises;

• Produktet returneres komplet med alle originale komponenter. Hvis du ønsker at reklamere, kontakt din forhandler eller find adressen på dit nærmeste autoriserede DEWALT serviceværksted i DEWALT kataloget eller kontakt dit DEWALT kontor på den adresse, der er opgivet i denne manual. Der findes en liste over autoriserede

EWALT serviceværksteder og detaljerede oplysninger om vores eftersalgsservice på følgende internetadresse: www.2helpU. com.DEUTSCH
