BRUKSANVISNING NZ85C6057KK SAMSUNG

• (opłata według taryfy operatora) http://www.samsung.com/pl/ support/ LITHUANIA 8-800-77777 www.samsung.com/lt/support LATVIA 8000-7267 www.samsung.com/lv/support ESTONIA 800-7267 www.samsung.com/ee/supportInduktionshäll Bruksanvisning NZ84C5047** / NZ85C5047** / NZ84C6057** / NZ84C6058** / NZ85C6057** / NZ85C6058**2 Svenska Innehåll Innehåll Timer 21 Pausa/återuppta 22 Snabbstopp 22 Barnsäkerhetslås 22 Gräns för maximal effekt 23 Ljud av/på 23 Smart Connect 23 Styra en köksäkt 24 Användning (NZ8*****8**) 24 Slå på apparaten 24 Stänga av apparaten 24 Välja kokzon och effektnivå 24 Max Boost 25 Använda Flex-zonen (endast på modeller med Flex-zoner) 25 Flex-zon Plus (endast på modeller med Flex-zon Plus) 26 Håll varm 27 Timer 27 Pausa/återuppta 27 Snabbstopp 27 Barnsäkerhetslås 28 Gräns för maximal effekt 28 Ljud av/på 28 Smart Connect 29 Styra en köksäkt 29 Underhålla apparaten 30 Häll 30 Lätt smuts 30 Envis smuts 30 Problematisk smuts 31 Hällens ram (valfritt) 31 För att undvika att din apparat skadas 31 Felsökning och service 32 Felsökning 32 Service 33 Innehåll Använda denna bruksanvisning 3 Följande symboler används i denna bruksanvisning: 3 Modellnamn och serienummer 3 Säkerhetsinstruktioner 3 Bortskaffande av förpackningsmaterialet 7 Korrekt bortskaffande av din gamla apparat 7 Korrekt avfallshantering av produkten (elektriska och elektroniska produkter) 7 Montera hällen 8 Säkerhetsanvisningar till installatören 8 Verktyg du behöver 8 Ansluta till eluttaget 8 Installera i arbetsbänken 9 Komponenter 11 Innan du börjar 11 Kokzoner 11 Manöverpanel 13 Induktionsuppvärmning 14 Säkerhetsavstängning 15 Indikator för restvärme 15 Temperaturavkänning 15 Kokkärl 16 Använda tryckknapparna 19 Ljud under användning 19 Den första rengöringen 19 Användning (NZ8*****7**) 19 Slå på apparaten 19 Stänga av apparaten 19 Välja kokzon och effektnivå 19 Max Boost 20 Använda Flex-zonen (endast på modeller med Flex-zoner) 20 Flex-zon Plus (endast på modeller med Flex-zon Plus) 21Svenska 3 Använda denna bruksanvisning Använda denna bruksanvisning Ta dig tid att läsa denna ägarhandbok och lägg särskild vikt vid säkerhetsinformationen i följande avsnitt innan du använder din apparat. Behåll denna bruksanvisning som referens. Kom ihåg att ge den nya ägaren denna bruksanvisning om apparaten får en ny ägare. Följande symboler används i denna bruksanvisning: VARNING Faror eller farlig hantering som kan resultera i allvarliga personskador eller dödsfall. VARNING Faror eller farlig hantering som kan resultera i mindre personskador eller skador på egendom. VARNING Följ dessa grundläggande säkerhetsåtgärder för att minska risken för brand, explosion, elektriska stötar eller personskador när hällen används. OBS! Användbara tips, rekommendationer eller information som hjälper användare att använda produkten. Modellnamn och serienummer Både modellnamnet och serienumret nns under hällens bas. Skriv ned informationen eller sätt fast den extra produktetiketten (sitter ovanpå produkten) på denna sida för framtida användning. Modellnamn Serienummer Säkerhetsinstruktioner Säkerhetsaspekterna för denna apparat överensstämmer med alla godkända tekniska standarder och säkerhetsstandarder. Som tillverkare anser vi dock också att det är vårt ansvar att informera dig om följande säkerhetsanvisningar. VARNING Denna apparat är inte avsedd för att användas av en person (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller med brist på kunskap och erfarenhet. Detta gäller såvida de inte är under övervakning av, eller har fått instruktioner om hur apparaten används, från en person som ansvarar för deras säkerhet. Barn måste hållas under uppsikt för att säkerställa att de inte leker med apparaten. Denna apparat kan användas av barn som 8 år och äldre och av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de hålls under uppsikt eller har fått anvisningar om användningen av apparaten på ett säkert sätt och förstår farorna som är inblandade. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn utan tillsyn. Möjligheten att koppla bort måste införlivas i de fasta ledningarna i enlighet med reglerna för ledningsdragning.4 Svenska Säkerhetsinstruktioner Säkerhetsinstruktioner Enheten är inte avsedd att styras av en extern timer eller ett separat ärrkontrollsystem. VARNING: Tillagningen måste övervakas. En kortsiktig tillagning måste övervakas kontinuerligt. Apparaten får inte monteras bakom en dekorativ dörr eftersom detta kan leda till överhettning. VARNING: Apparaten och dess åtkomliga delar blir heta under användning. Var försiktig så att du inte vidrör värmeelement. Barn under 8 år bör hållas borta om de inte kan hållas under ständig uppsyn. VARNING: Oövervakad matlagning med fett eller olja på en häll kan vara farligt och leda till brand. Försök ALDRIG släcka en eld med vatten. Stäng i stället av apparaten och täck sedan lågan med t.ex. ett lock eller en brandlt. VARNING: Risk för brand: Förvara inte föremål på kokytorna. VARNING: Använd endast hällskydd som apparatens tillverkare har designat eller anger som lämpliga i bruksanvisningarna. Alternativt kan hällskydd som nns inbyggda i apparaten användas. Användning av olämpliga hällskydd kan orsaka olyckor. Denna apparat ska kunna kopplas bort från elnätet efter installationen. Bortkopplingen kan ske genom en åtkomlig kontakt eller en omkopplare placerad i de fasta ledningarna i enlighet med reglerna för ledningsdragning. Om strömsladden skadas måste den omedelbart ersättas av tillverkaren, dess servicerepresentant eller andra med motsvarande kompetens för att undvika fara. Den angivna xeringsmetoden innefattar inte limning eftersom detta inte anses vara en pålitligt xeringsmetod. VARNING: Om ytan är sprucken ska du stänga av apparaten för att minska risken för elektriska stötar. Under användning blir apparaten varm. Var försiktig så att du inte vidrör värmeelement inuti hällen. VARNING: Åtkomliga delar kan bli heta under användning. Små barn ska hållas borta. Ångbaserad rengöring är inte tillåten. Metalliska föremål såsom knivar, gafar, skedar och lock bör inte placeras på hällens yta eftersom de kan bli heta. Efter användning ska du stänga av hällens element med dess reglage och inte förlita dig på detektorn för kokkärl.Svenska 5 Säkerhetsinstruktioner VARNING Se till att en kvalicerad tekniker har monterat och jordat apparaten korrekt. Service på apparaten får endast utföras av kvalicerad servicepersonal. Reparationer som utförs av ej kvalicerade individer kan orsaka personskada eller allvarliga tekniska fel. Kontakta din lokala kundtjänst om apparaten behöver repareras. Underlåtenhet att följa dessa anvisningar kan leda till skada och upphäva garantin. Inbyggda apparater får endast användas när de har monterats i skåp och arbetsytor som överensstämmer med relevanta standarder. Detta garanterar tillräckligt skydd mot kontakt för elektriska enheter enligt de väsentliga säkerhetsstandarderna. Om apparaten slutar fungera eller om det uppstår sprickor eller brister ska du:

• stänga av alla kokzoner,

• koppla bort hällen från strömförsörjningen och

• kontakta din lokala kundtjänst. Om hällen spricker ska du stänga av apparaten för att minimera risken för elektriska stötar. Använd inte hällen förrän glasytan har bytts ut. Ytorna kan bli varma vid användning. Denna apparat kan användas av barn som 8 år och äldre och av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de hålls under uppsikt eller har fått anvisningar om användningen av apparaten på ett säkert sätt och förstår farorna som är inblandade. Barn får inte leka med apparaten. Rengöring och användarunderhåll får endast utföras av barn som är äldre än 8 år och under uppsikt. Håll apparaten och dess sladd utom räckhåll för barn under åtta år.6 Svenska Säkerhetsinstruktioner Säkerhetsinstruktioner Placera aldrig brännbara föremål på hällen då detta kan orsaka brand. Det nns risk för brännskador om apparaten används vårdslöst. Kablar från elektriska apparater får inte vidröra den heta kokytan på hällen eller heta kokkärl. Använd inte hällen för att torka kläder. Användare med pacemaker och aktiva hjärtimplantat måste hålla överkroppen vid ett avstånd på minst 30 cm från induktionszonerna när de slås på. Om du är osäker bör du rådfråga enhetens tillverkare eller din läkare. (Endast för modeller med induktionshäll) Försök inte reparera, demontera eller modiera apparaten själv. Stäng alltid av apparaten innan rengöring. Rengör hällen i enlighet med rengörings- och skötselanvisningarna i denna handbok. Håll husdjur borta från apparaten eftersom de kan trampa på apparatens styrreglage och orsaka fel. Använd inte hällen för att värma aluminiumfolie, produkter inslagna i aluminiumfolie eller frysta livsmedel förpackade i aluminiumkärl. Vätska mellan underdelen av kokkärlet och hällen kan skapa ångtryck. Detta kan leda till att kokkärlet lyfts. Se alltid till att kokytan och kokkärlets botten hålls torra. Kokzonerna blir heta när du lagar mat. Håll alltid små barn borta från apparaten. Håll allt förpackningsmaterial utom räckhåll för barn eftersom det kan utgöra en fara för barnen. Denna apparat får endast användas för vanlig matlagning och stekning vid hemmabruk. Den är inte avsedd för kommersiellt eller industriellt bruk. Använd aldrig hällen för att värma upp utrymmet. Var försiktig när du ansluter elektriska apparater till eluttag nära hällen. Strömkablar får inte komma i kontakt med hällen. Överhettat fett och olja kan snabbt fatta eld. Lämna aldrig kokkärl utan uppsikt när du tillagar livsmedel i fett eller olja, till exempel vid tillagning av pommes frites. Stäng av kokzonerna efter användning. Håll alltid kontrollpanelen ren och torr.Svenska 7 Säkerhetsinstruktioner Korrekt avfallshantering av produkten (elektriska och elektroniska produkter) (Gäller i länder med separata insamlingssystem) Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för ändamålsenlig återvinning av beståndsdelarna för att förhindra fara för hälsa och miljö. Hushållsanvändare bör kontakta återförsäljaren som sålt produkten eller kommunen för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt. Företagsanvändare bör kontakta leverantören samt veriera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall. Besök www.samsung.com/se/aboutsamsung/sustainability/environment/ our-commitment/data/ för mer information om Samsungs miljöåtaganden och produktspecika regulatoriska skyldigheter såsom REACH Bortskaffande av förpackningsmaterialet VARNING Allt material som används för att packa produkten går att återvinna. Ark och hårda skumdelar är märkta på lämpligt sätt. Bortskaffa förpackningsmaterial och gamla apparater med hänsyn till säkerhet och miljön. Korrekt bortskaffande av din gamla apparat VARNING Innan du bortskaffar din gamla apparat ska du se till att den inte går att använda för att undvika potentiella faror. Gör detta genom att be en behörig tekniker att koppla bort apparaten från strömförsörjningen och ta bort strömkabeln. Apparaten får inte bortskaffas som hushållsavfall. Information om uppsamlingsdatum och allmänna platser för bortskaffande av avfall går att erhålla från din lokala avfallsavdelning eller kommunen.8 Svenska Montera hällen Verktyg du behöver Blyertspenna Stjärnskruvmejsel Linjal eller rätskiva Skyddsglasögon Sticksåg Borr Ansluta till eluttaget Innan anslutning utförs ska du kontrollera att apparatens nominella spänning – det vill säga den spänning som anges på typskylten – motsvarar den tillgängliga matningsspänningen. Typskylten sitter på hällens nedre hölje. VARNING Den ska anslutas av en komponent eller utbildad person. Stäng av strömmen till kretsen innan ledningar ansluts till den. Värmeelementets spänning är AC 230 V

Apparaten fungerar också i nätverk med AC 220 V

. Hällen ska anslutas till elnätet med en enhet som möjliggör att apparaten kopplas bort från elnätet vid alla poler med en kontaktöppning som har en bredd på minst 3 mm, såsom automatisk ledningsskyddande bortkoppling, jordfelsbrytare eller säkring. VARNING Kabelanslutningarna måste göras i enlighet med föreskrifterna och plintskruvarna ska dras åt ordentligt. VARNING När hällen är ansluten till elnätet ska du kontrollera att alla kokzoner är redo för användning genom att kort slå på var och en i ordning med maximal effekt och lämpligt kokkärl. Montera hällen VARNING Säkerställ att den nya apparaten endast installeras och jordas av behörig personal. Följ denna anvisning. Garantin täcker inte skador som kan uppstå på grund av inkorrekt installation. Tekniska data nns i slutet av denna handbok. Säkerhetsanvisningar till installatören

• En enhet måste tillhandahållas vid den elektriska installationen som möjliggör att apparaten kopplas bort från elnätet vid alla poler med en kontaktöppning som har en bredd på minst 3 mm. Passande isolationsenheter inkluderar ledningsskyddande bortkoppling, säkringar (säkringar av skruvtyp ska tas bort från hållaren), jordfelsbrytare och kontaktanordningar.

• Denna apparat motsvarar EN 60335 - 2 - 6 gällande brandskydd. Denna typ av apparat måste installeras med ett högt skåp eller en vägg på ena sidan.

• Installationen måste säkerställa stötskydd.

• Köksenheten som apparaten installeras i måste uppfylla stabilitetskraven enligt DIN 68930.

• Alla skurna ytor måste tätas med ett lämpligt tätningsmaterial för att skydda mot fukt.

• På arbetsytor med plattor måste fogarna i området där hällen är placerad fyllas helt med fogbruk.

• På arbetsytor med naturlig eller articiell sten eller keramik, måste äderbeslagen fästas med en lämplig konstharts eller blandat bindemedel.

• Säkerställ att tätningen är korrekt monterad mot arbetsytan utan glapp. Ytterligare tätningsmaterial av silikon får inte användas eftersom detta gör borttagning vid service svårare.

• Hällen måste tryckas ut underifrån när den tas bort.

• En skiva kan installeras under hällen.

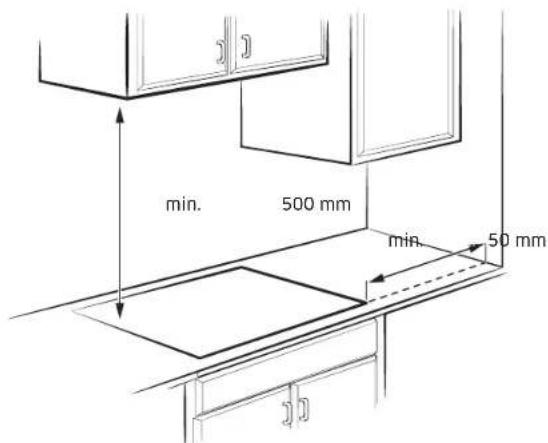

• Ventilationsutrymmet mellan arbetsytan och enhetens främre del på undersidan får inte täckas.Svenska 9 Montera hällen VARNING Var uppmärksam på fas och neutral tilldelning (överensstämmelse) i anslutningen mellan huset och apparaten (anslutningssystem). I annat fall kan komponenter skadas. Garantin täcker inte skador till följd av felaktig montering. VARNING Om strömsladden skadas måste den omedelbart ersättas av tillverkaren, dess servicerepresentant eller andra med motsvarande kompetens för att undvika fara.

(16 A) Separera ledningarna med 2 faser (L1 och L2) före anslutning. 01 220–240 V

(16 A): Separera ledningarna före anslutning. 01 220–240 V

VARNING Följ kopplingsschemat som nns nära terminalerna för korrekt matningsanslutning. Installera i arbetsbänken

A. Serienummer OBS! Anteckna serienumret på apparatens märkplåt innan installationen. Detta nummer krävs i händelse av servicefrågor och syns inte efter installationen, eftersom det nns på den ursprungliga märkplåten på apparatens över- eller undersida. OBS! Var särskilt uppmärksam på de minimiavstånd och fria utrymmen som krävs. OBS! Hällens undersida är utrustad med en äkt. Eventuell låda under hällen ska inte användas för förvaring av små objekt eller papper eftersom de kan skada äkten eller påverka kylningen om de sugs fast på den.10 Svenska Montera hällen Montera hällen min. min. 50 mm50 mm min.min. 500 mm 500 mm Låda Ugn min. min. 10 mm10 mm min. min. 59 mm59 mm min. min. 15 mm15 mm min. min. 20 mm20 mm min. min. 20 mm20 mm min. min. 15 mm15 mm min. min. 10 mm10 mm min. 2 mmmin. 2 mm Normal installationstyp

max. R7max. R7 min.min. 50 50 min.min. 55 55 max. R10max. R10 9090°° max. R10max. R10 max. R7max. R7 6,5 6,5 +0,5+0,5 ※ ※ Ta bort silikonet med en Ta bort silikonet med en kniv innan användning.kniv innan användning.Svenska 11 Innan du börjar Komponenter Induktionshäll Fjäderbaserade fästen (8) och skruvar (16) Innan du börjar Kokzoner NZ84C5047**

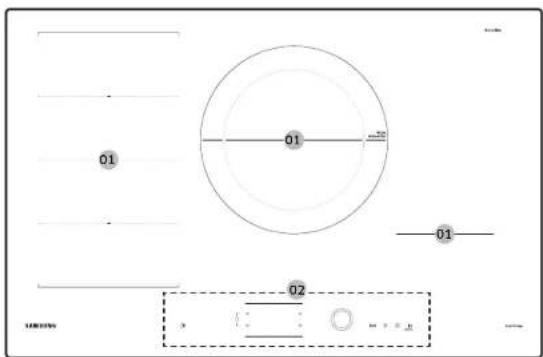

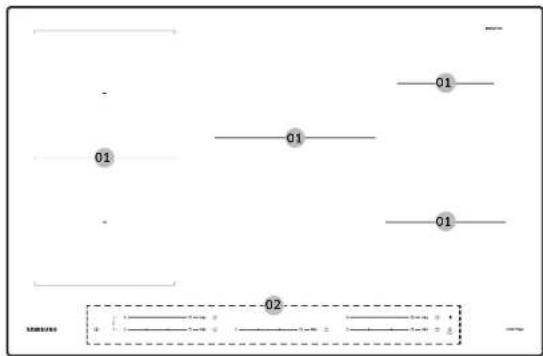

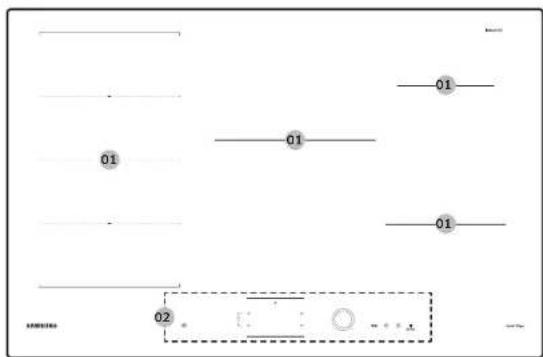

0212 Svenska Innan du börjar Innan du börjar NZ85C6057**

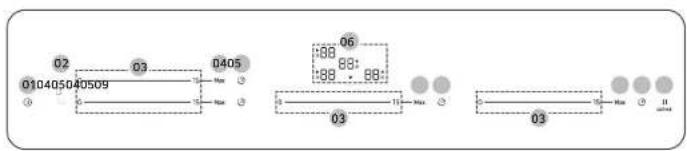

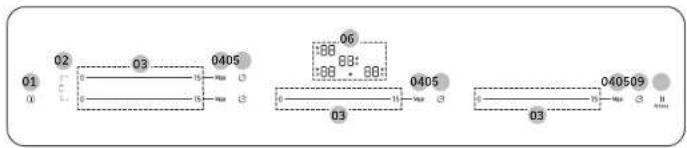

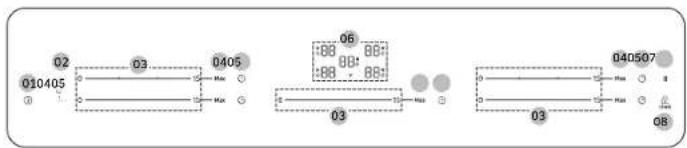

02Svenska 13 Innan du börjar Manöverpanel 4 - NZ84C6058**

0314 Svenska Innan du börjar Innan du börjar Induktionsuppvärmning

A. Induktionsspole B. Inducerade strömmar C. Elektroniska kretsar

• Principen för induktionsuppvärmning: När du ställer ett kokkärl på en kokzon och slår på den, skapar de elektroniska kretsarna i induktionshällen ”inducerade strömmar” i kokkärlets botten, vilket omedelbart höjer dess temperatur.

• Koka och stek snabbare: Effektiviteten är högre än för andra system eftersom grytan värms upp direkt och inte glaset, vilket gör att ingen värme går förlorad. Den största delen av den absorberade energin omvandlas till värme. 01 På/av För att aktivera och inaktivera hällen.

Flex-zon För att välja ex-zonen. 03 Kontrollfält För att ställa in en värmeinställning och öka eller minska tiden.

Max Boost För att aktivera funktionen.

Timer För att slå på eller stänga av och ställa in timern. 06 Bildskärm För att visa värmeinställningar, restvärme och Wi-Fi- anslutningen.

Pausa För att växla alla kokzoner till lågenergiinställningen.

Lås Tryck ned i 3 sekunder för att låsa eller låsa upp manöverpanelen. (barnsäkerhetslås)

Pausa och lås För att växla alla kokzoner till lågenergiinställningen. Tryck ned i 3 sekunder för att låsa eller låsa upp manöverpanelen. (barnsäkerhetslås)

Kokzon För att välja kokzonen. 11 Kontrollvred För att ställa in en värmeinställning och öka eller minska tiden.

Håll varm För att hålla tillagad mat varm.Svenska 15 Innan du börjar Indikator för restvärme Närvaron av restvärme visas med , (för ”varm”) i displayen för motsvarande kokzon, när kokzonen eller kokhällen stängs av. Indikatorn för restvärme släcks bara när kokzonen har svalnat, även om kokzonen har stängts av. Du kan använda restvärmen för att tina eller hålla mat varm. VARNING Det nns en risk för brännskador så länge som indikatorn för restvärme visas. VARNING Om strömförsörjningen avbryts släcks symbolen , och informationen om restvärme är inte längre tillgänglig. Det är dock fortfarande möjligt att bränna sig. Detta kan undvikas genom att vara försiktig nära kokhällen. Temperaturavkänning Kokzonen sänks automatiskt till en lägre effektnivå om temperaturerna för kokzonerna av någon anledning överskrider säkerhetsnivåerna. Kyläkten fortsätter att köras när du är klar med hällen tills hällens elektronik är nedkyld. Kyläkten stängs av automatiskt beroende på elektronikens temperatur. Säkerhetsavstängning En kokzon stängs av automatiskt om den inte stängs av eller om effektnivån inte justeras under en lägre tidsperiod. Kokzonerna stängs av efter följande tidsperioder. Effektnivå Avstängning 1–3 Efter 6 timmar 4–6 Efter 5 timmar 7–9 Efter 4 timmar 10–15 Efter 1,5 timmar OBS! visas om hällen överhettas på grund av onormal användning. Och hällen stängs av. OBS! visas om kokkärl är olämpliga, för små eller om inga kokkärl har placerats på kokzonen. Och den motsvarande kokzonen stängs av efter 1 minut. OBS! Läs ”Felsökning” om en eller era kokzoner stängs av innan den angivna tidsperioden har löpt ut. Andra orsaker till varför en kokzon stängs av Alla kokzoner stängs av om vätska kokar över på manöverpanelen. Den automatiska avstängningen aktiveras också om du placerar en våt trasa på manöverpanelen. I båda dessa fall måste du slå på apparaten igen med knappen Av/på efter att vätskan eller trasan har avlägsnats.16 Svenska Innan du börjar Innan du börjar Kokkärl för induktionskokzoner Induktionshällen kan bara slås på när ett kokkärl med en magnetisk botten placeras på en av kokzonerna. Du kan använda de lämpliga kokkärlen nedan. Material Lämplighet Stål, emaljerat stål, gjutjärn Ja Rostfritt stål Ja (om en magnet fastnar på kokkärlets botten) Aluminium, koppar, mässing, glas, keramik, porslin Nej OBS!

• Kokkärl som är lämpliga för induktionstillagning är märkta som lämpliga av tillverkaren.

• Vissa kokkärl kan ge ifrån sig ljud när de används på induktionskokzoner.

• Dessa ljud innebär inte att hällen inte fungerar som den ska och påverkar inte användningen av den.

• Speciella kokkärl av rostfritt stål är kanske inte lämpliga för induktionstillagning. Kontrollera om en magnet fastnar på kokkärlets botten. Storlekar på kokkärl för induktionskokzoner Induktionskokzonerna justeras automatiskt till storleken på kokkärlets botten, upp till en viss gräns. Den magnetiska delen av kokkärlets botten måste dock ha en minsta diameter vilken beror på kokzonens storlek. Använd ett kokkärl vars ferromagnetiska diameter motsvarar kokzoner för bästa resultat. Försök att använda en större kokzon om den inte känner av kokkärlet. OBS! Information om kokkärlets diameter nns i specikationen för modellens kokzoner. Kokkärl Använd kokkärl med platt botten som är i kontakt med hela kokzonen. Kontrollera hur platt kokkärlet är genom att snurra en linjal på dess botten. Säkerställ att du följer alla rekommendationer för användning av kokkärl.

• Använd kokkärl som är gjorda av rätt material för induktionstillagning.

• Använd kokkärl av hög kvalitet med tjockare botten för bättre värmefördelning. Detta ger bäst tillagningsresultat.

• Använd rätt storlek på kokkärlet för mängden mat som ska tillagas.

• Låt inte kokkärlet koka torrt. Detta kan leda till permanenta skador såsom sprickor, smältning eller missfärgning som kan påverka den keramiska hällen. (Denna typ av skador täcks inte av garantin.)

• Använd inte smutsiga kokkärl eller kokkärl med ansamlat fett. Använd alltid kokkärl som är lätta att rengöra efter användning. VARNING

• Kokzonerna kan se kalla ut efter att de har stängts av. Glasytan kan dock vara varm från restvärme som har överförts från kokkärlet. Risken för brännskador nns fortfarande.

• Vidrör inte varma kokkärl med bara händer. Använd alltid ugnsvantar eller grytlappar för att skydda händerna från brännskador.

• Skjut eller dra inte kokkärl över hällens yta. Detta kan skada hällen permanent.Svenska 17 Drift Andra induktionskokkärl Vissa kokkärl har ett tunt magnetisk material i botten för att de ska fungera med en häll med induktionsuppvärmning. Dessa kokkärl har svag magnetism och fungerar kanske inte bra. (Svag magnetism innebär att en magnet inte fastnar ordentligt eller att området där magneten fastnar är litet.)

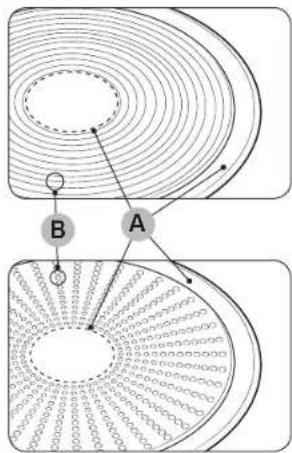

A. Område där en magnet inte fastnar B. Område där en magnet fastnar

• Även om kokkärlet är utformat för en induktionshäll kan uppvärmningsprestandan vara dålig eller ibland kan hällen inte känna igen kokkärlet beroende på storleken och styrkan på det magnetiska området på kokkärlets botten. Bara det ferromagnetiska området värms upp när ett stort kokkärl med ett litet ferromagnetiskt område används. Värmen är kanske därför inte enhetligt fördelat över kokkärlet. Lämplighetstest Ett kokkärl är lämpligt för induktionstillagning om en magnet fastnar på kokkärlets botten och det är märkt som lämpligt av dess tillverkare.

• Du kan känna igen ett bra kokkärl på dess botten. Basen ska vara så tjock och platt som möjligt.

• Var särskilt uppmärksam på basens diameter när du köper ett nytt kokkärl. Tillverkare specicerar ofta bara diametern på kokkärlets övre kant.

• Använd inte kokkärl med en skadad botten med ojämna kanter eller grader. Skadade kokkärl kan repa den keramiska hällen permanent om du skjuter dem över ytan.

• Basen på kokkärl buktar normalt sett något inåt (konkava) när de kalla. De får inte bukta utåt (konvexa).

• Följ tillverkarens anvisningar om du vill använda en särskild typ av kokkärl, såsom en tryckkokare, en sjudkastrull eller en wokpanna.18 Svenska Innan du börjar Innan du börjar Korrekt placering Korrekt Inkorrekt Kokkärl med platt botten och raka sidor Kokkärl med böjd(a) eller skev(a) botten eller sidor Kokkärlet uppfyller eller överskrider den rekommenderade minsta storleken för kokzonen. Kokkärlet uppfyller inte den minsta storleken som krävs för den aktuella kokzonen. Kokkärlet sitter helt på hällens yta. Kokkärlet sitter på hällens beslag eller sitter inte helt på hällens yta. Kokkärlet är korrekt balanserat. Det tunga handtaget gör att kokkärlet lutar. Energispartips Följ dessa tips för att spara energi.

• Placera alltid kokkärlet på en kokzon innan du slår på motsvarade kokzon.

• Håll kokzonerna och kokkärlens bottnar rena. Annars används mer energi.

• Sätt på locket på kokkärlet om ett nns tillgängligt. Detta minskar energiförbrukningen.

• Stäng av kokzonen innan koktiden är slut. Använd restvärmen för att hålla maten varm. Lämplighetstest för kokkärl Du kan testa kokkärl för att se om de är lämpliga för användning med produkten.

1. Tryck på knappen På/av

i 1–2 sekunder för att slå på hällen.

2. Tryck på knappen Lås

i 3 sekunder för att aktivera barnsäkerhetslåset.

3. Tryck på den främre högra knappen Timer i 3 sekunder för att aktivera

läget för att testa om kokkärl är lämpliga.

4. Placera kokkärlet på en av kokzonerna och tryck sedan på och håll ned

knappen Max Boost i 3 sekunder. Bildskärm Beskrivning 0 Kokkärlet är inte lämpligt 1–7 Kokkärlet är lämpligt med inte ineffektivt 8–10 Kokkärlet är lämpligtSvenska 19 Användning (NZ8*****7**) Använda tryckknapparna För att använda tryckknapparna ska du vidröra önskad knapp med en ngerspets tills relevant visad information tänds eller släcks eller tills önskad funktion aktiveras. Se till att du bara vidrör en knapp när du använder apparaten. Du kan också råka trycka på en närliggande knapp om ditt nger ligger för platt på knappen. Ljud under användning Om du kan höra

• Sprakande ljud: kokkärlet är gjort av andra material.

• Visslande ljud: du använder er än två kokzoner och kokkärlet är gjort av andra material.

• Brummande ljud: du använder höga effektnivåer.

• Klickande ljud: elektrisk omkoppling sker.

• Väsande eller surrande ljud: äkten är igång. Dessa ljud är normala och är inte relaterade till fel. VARNING Använd inte kokkärl med andra storlekar och material. Användning av kokkärl med andra storlekar eller material kan leda till ljud och vibrationer. OBS! Användning av låga effektnivåer (1–5) kan leda till klickande ljud. Den första rengöringen Torka den keramiska glasytan med en fuktig trasa och glasrengöringsmedel för keramiska hällar. VARNING Använd inte frätande eller slipande rengöringsmedel. Detta kan skada ytan. Användning (NZ8*****7**) Slå på apparaten Du slår på apparaten med knappen På/av . Tryck på knappen På/av i cirka 1–2 sekunder. OBS! Efter att du har slagit på apparaten med knappen På/av , måste du välja en effektnivå inom cirka 20 sekunder. Annars stänger apparaten av sig själv av säkerhetsskäl. Stänga av apparaten Använd knappen På/av för att stänga av apparaten helt. Tryck på knappen På/av i cirka 1–2 sekunder. OBS! Efter att du har stängt av en enskild kokzon eller hela kokytan visas närvaron av restvärme i de digitala bildskärmarna för respektive kokzon med

vilket är två steg för ”varm”. , försvinner när temperaturen sjunker. Välja kokzon och effektnivå

1. Tryck på det motsvarande kontrollfältet för att välja kokzonen.

2. Använd kontrollfältet för att ställa in och justera effektnivån.

Kontrollfält Kontrollvred OBS! visas på kokzonens bildskärm om er än en knapp trycks ned i mer än 8 sekunder.20 Svenska Användning (NZ8*****7**) Användning (NZ8*****7**) Max Boost Funktionen Max Boost gör ytterligare effekt tillgänglig för varje kokzon. (Exempel: koka en stor volym med vatten) Efter perioden med Max Boost återgår kokzonerna automatiskt till den högsta värmeinställningen. OBS!

• Under vissa omständigheter kan funktionen Max Boost inaktiveras automatiskt för att skydda hällens interna elektroniska komponenter. Det är till exempel inte möjligt att använda maximal effekt på både den främre och den bakre Flex-zonen samtidigt.

• Information om perioden för Max Boost nns i specikationen för modellens kokzoner. Effekthantering Kokzonerna kan använda en viss maximal effekt. Effekthanteringen sänker automatiskt effektnivå på kokzonen om detta effektintervall överskrids när funktionen Max Boost slås på. Sedan ändras bildskärmen från den inställa effektnivån till den högsta möjliga effektnivån. Använda Flex-zonen (endast på modeller med Flex-zoner) Flex-funktionen kan styra hela kokzonen på sida 1 för stora kokkärl. (Exempel: ovala kokkärl, skgryta)

2. Använd kontrollfältet för att ställa in och justera effektnivån.

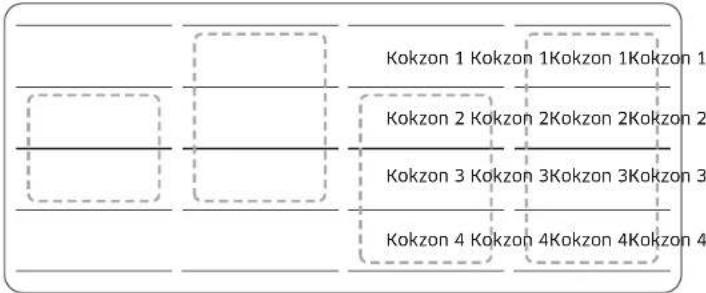

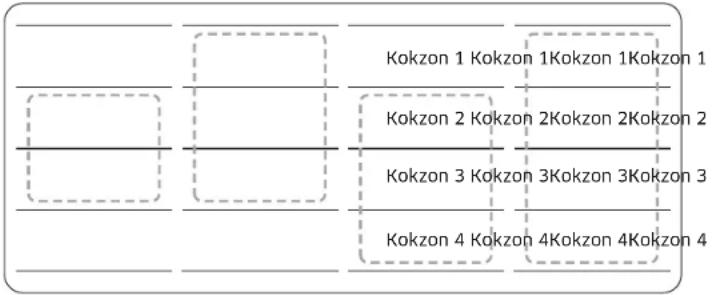

• Funktionen Flex-zon stängs av om knappen Flex-zon trycks in under användning.

• Om du trycker på knappen Flex-zon medan varje kokzon används med olika nivåer, ställs Flex-zonen in på den högre nivån. Föreslagna inställningar för att tillaga specik mat Siffrorna i tabellen nedan är riktlinjer. Effektnivån som krävs för olika tillagningsmetoder beror på ett antal faktorer och inkluderar kvaliteten på kokkärlet som används och typen och mängden mat som tillagas. Effektnivå Tillagningsmetod Användningsexempel 14–15 Värma upp/ bryna/steka Värma upp stora mängder vätska, koka pasta, bryna kött och grytor, bräsera kött 8–11 Intensiv stekning Biff, rostbiff, rösti, korv, pannkakor/ plättar 7–10 Steka Schnitzel/kotlett, lever, sk, kroketter, stekta ägg 5–7 Koka Koka upp till 1,5 l vätska, potatis, grönsaker 2–4 Ångkoka/sjuda/ koka Ångkoka och sjuda små mängder grönsaker, koka ris och mjölkrätter 1–2 Smälta Smälta smör, lösa upp gelatin, smälta choklad OBS! Du måste justera effektnivån efter kokkärlet och livsmedlen som används.Svenska 21 Användning (NZ8*****7**)

• Ljud kan uppstå medan hällen känner igen kokkärl.

• Ta inte bort kokkärl under tillagning. Hällen stänger automatiskt av värmen till kokzoner av säkerhetsskäl om kokkärl tas bort i mer än 5 sekunder. Använda Flex-zon Plus (endast på modeller med Flex-zon Plus)

2. Använd knappen Effektnivå för att ställa in och justera effektnivån.

• Funktionen Flex-zon stängs av om knappen Flex-zon trycks in under användning.

• Om du trycker på knappen Flex-zon medan varje kokzon används med olika nivåer, ställs Flex-zonen in på den högre nivån.

• När du yttar eller placerar ytterligare kokkärl på en ny Flex-zon ska du avbryta den aktuella användningen och sedan trycka på den motsvarande knappen Kokzon för att aktivera kokzonen. Timer Använda timern som en säkerhetsavstängning Kokzonen stängs av automatiskt efter att en specik inställd tid för en kokzon har löpt ut. Denna funktion kan användas för era kokzoner samtidigt. Ställa in timern Kokzonen eller -zonerna som du vill använda säkerhetsavstängningen för måste vara påslagna.

2. Tryck på knappen Timer upprepade gånger för att ställa in timern.

3. Håll ned knappen Timer i 3 sekunder för att avbryta timerinställningarna.

• Tryck på och håll ned knappen Timer tills det önskade värde visas för att ändra inställningarna snabbare.

• Ett upprepat pipljud hörs när timern avslutas. Och sedan stängs kokzonen av. Flex-zon Plus (endast på modeller med Flex-zon Plus) Kokzon 4 Kokzon 3 Kokzon 2 Kokzon 1 Flex-zonen är ett stort tillagningsområde på hällens vänstra sida (se bilden till vänster) som är specikt utformad för att användas med era grytor och kastruller samtidigt, med olika former och storlekar. Flex-zonen har fyra zoner som drivs av individuella induktionspolar, vilket gör att du kan laga mat oavsett var kokkärlet är placerat på kokzonen. Med Flex-zon Plus kan du använda en kombination av olika kokzoner för att utöka tillagningsområdet. Tryck på knappen Flex-zon för att använda kokzonerna på följande sätt. Kokzon 4 Kokzon 4Kokzon 4Kokzon 4 Kokzon 3 Kokzon 3Kokzon 3Kokzon 3 Kokzon 2 Kokzon 2Kokzon 2Kokzon 2 Kokzon 1 Kokzon 1Kokzon 1Kokzon 1 OBS!

• Diameter på kokkärlets botten måste vara minst 14 cm om du bara använder ett kokkärl.

• Det kan 5–10 sekunder innan hällen känner igen var kokkärl är placerade.22 Svenska Användning (NZ8*****7**) Användning (NZ8*****7**) Barnsäkerhetslås Du kan använda barnsäkerhetslåset för att skydda mot att en kokzon aktiveras oavsiktligt och kokytan aktiveras. Manöverpanelen, med undantag för knappen Av/på (bara för att stänga av), kan låsas för att förhindra att inställningarna ändras oavsiktligt, till exempel om du torkar panelen med en trasa. Slå på och av barnsäkerhetslåset

1. Tryck på knappen Lås

visas på bildskärmarna vilket visar att barnsäkerhetslåset är aktiverat.

3. Tryck på knappen Lås

igen i 3 sekunder för att stänga av barnsäkerhetslåset. En ljudsignal hörs som en bekräftelse. OBS!

• Barnlåset är aktivt oavsett om hällen är på eller av.

• Du kan aktivera barnsäkerhetslåset under tillagning. Tryck på knappen På/av för att stänga av kokzonen med barnsäkerhetslåset aktiverat. Pausa/återuppta Funktionen Pausa/återuppta växlar automatiskt alla kokzoner till den lägsta effektnivån och sedan tillbaka till den tidigare inställda effektnivån. Denna funktion kan användas för att tillfälligt pausa och sedan fortsätta tillagningsprocessen, t.ex. om du behöver besvara ett samtal. När funktionen Pausa/återuppta är aktiverad är alla knappar inaktiverade, förutom knapparna Pausa , Lås och På/av . Tryck på knappen Pausa igen för att återuppta tillagningen. Manöverpanel Bildskärm För att slå på Tryck på knappen Pausa För att stänga av Tryck på knappen Pausa Återgå till tidigare effektnivå Snabbstopp Detta alternativ minskar antal steg och tiden det tar att avsluta tillagningen. Tryck på knappen Kokzon i 2 sekunder för att stänga av en kokzon. OBS! Knappen Flex-zon har inte stöd för snabbstoppsfunktionen.Svenska 23 Användning (NZ8*****7**) Smart Connect Hällen har en inbyggd Wi-Fi-modul som du kan använda för att synka hällen med SmartThings-appen. Med appen på din smartphone kan du:

• övervaka driftstatusen och effektnivåinställningarna för hällens element

• övervaka av timerinställningarna. Funktioner som kan styras från SmartThings-appen kanske inte fungerar på korrekt sätt om kommunikationsförhållandena är dåliga eller om produkten är installerad på en plats med svag Wi-Fi-signal. Så här ansluter du hällen Innan du kan använda ärrfunktionen på din Samsung-häll måste du parkoppla den med SmartThings-appen.

1. Hämta och öppna SmartThings-appen på din smartphone eller surfplatta.

2. Tryck på knappen Pausa

i cirka 5 sekunder för att aktivera ”AP”.

3. Wi-Fi-lampan blinkar medan anslutningen upprättas. När processen är klar

lyser lampan utan att blinka. Nu är hällen ansluten.

4. Följ anvisningarna i appen för att ansluta igen om Wi-Fi-lampan för Smart

Connect inte tänds. OBS!

• Se till att hällen inte används medan du kongurerar Smart Connect- funktionen.

• Ytterligare anvisningar nns i bruksanvisningen på www.samsung.com. Wi-Fi på/av Upprepa steg 1 och steg 3 för slå på och stänga av Wi-Fi.

1. Tryck på knappen På/av

i cirka 1–2 sekunder för att slå på hällen.

2. Tryck på knappen Lås

i cirka 3 sekunder för att aktivera barnsäkerhetslåset.

3. Tryck på knappen för den främre högra Max Boost i cirka 3 sekunder.

Gräns för maximal effekt Med denna funktion kan du justera enhetens maximala effekt.

1. Se till att strömmen är av.

2. Tryck samtidigt på den främre vänstra knappen Max Boost och den bakre

vänstra knappen Timer i cirka 3 sekunder.

3. Tryck på den främre högra knappen Timer

4. Tryck på den främre vänstra knappen Timer

i cirka 1,5 sekund. Bildskärmen visar och den aktuella maximala effekten.

5. Du kan justera effektgränsen med knappen Lås

. (3 000 W, 4 000 W, 7 400 W)

6. Tryck på knappen På/av för att spara inställningen.

OBS! I lågeffektsläget (3 000 W, 4 000 W) justeras effektnivån automatiskt. Ljud av/på

1. Tryck på knappen På/av i cirka 1–2 sekunder.

2. Tryck på främre högra knappen Timer i 2 sekunder inom 10 sekunder

från att du slog på hällen.

3. Ljudet stängs av och

visas på bildskärmen.

4. Upprepa steg 1 och steg 2 för att ändra ljudinställningen. Ljudet slås på och

visas på bildskärmen. OBS! Det är inte möjligt att ändra ljudinställningen efter mer än 10 sekunder från att du slog på hällen.24 Svenska Användning (NZ8*****8**) Användning (NZ8*****7**) Styra en köksäkt Denna enhet innehåller en Bluetooth-enhet som du kan använda för att ansluta hällen till styrbara modeller av Samsung-köksäktar. Med Bluetooth- anslutningen kan du använda köksäktens styrfunktion med SmartThings-appen. Mer information om styrbara modeller av Samsung-köksäktar nns på www.samsung.com. Ansluta till en styrbar köksäkt

1. Följ anvisningarna på den styrbara köksäkten och aktivera Bluetooth-

2. Tryck på och håll ned de främre högra knapparna Timer

och Pausa samtidigt för att upprätta Bluetooth-anslutningen. visas på bildskärmen när Bluetooth-anslutningen är upprättad. OBS!

• Det går inte att använda SmartThings-appen för att övervaka och styra köksäkten om Smart Connect-anslutningen inte är upprättad.

• Om en Smart Connect-anslutning inte är upprättad kan du använda en Bluetooth-anslutning för att parkoppla hällen med köksäkten och synka dem. Följ steg 2 och steg 3 ovan för att göra detta. Användning (NZ8*****8**) Slå på apparaten Du slår på apparaten med knappen På/av . Tryck på knappen På/av i cirka 1–2 sekunder. OBS! Efter att du har slagit på apparaten med knappen På/av , måste du välja en effektnivå inom cirka 20 sekunder. Annars stänger apparaten av sig själv av säkerhetsskäl. Stänga av apparaten Använd knappen På/av för att stänga av apparaten helt. Tryck på knappen På/av i cirka 1–2 sekunder. OBS! Efter att du har stängt av en enskild kokzon eller hela kokytan visas närvaron av restvärme i de digitala bildskärmarna för respektive kokzon med

vilket är två steg för ”varm”. , försvinner när temperaturen sjunker. Välja kokzon och effektnivå

1. Tryck på det motsvarande kontrollfältet för att välja kokzonen.

2. Använd kontrollfältet för att ställa in och justera effektnivån.

Kontrollfält Kontrollvred OBS! visas på kokzonens bildskärm om er än en knapp trycks ned i mer än 8 sekunder.Svenska 25 Användning (NZ8*****8**) Max Boost Funktionen Max Boost gör ytterligare effekt tillgänglig för varje kokzon. (Exempel: koka en stor volym med vatten) Efter perioden med Max Boost återgår kokzonerna automatiskt till den högsta värmeinställningen. OBS!

• Under vissa omständigheter kan funktionen Max Boost inaktiveras automatiskt för att skydda hällens interna elektroniska komponenter. Det är till exempel inte möjligt att använda maximal effekt på både den främre och den bakre Flex-zonen samtidigt.

• Information om perioden för Max Boost nns i specikationen för modellens kokzoner. Effekthantering Kokzonerna kan använda en viss maximal effekt. Effekthanteringen sänker automatiskt effektnivå på kokzonen om detta effektintervall överskrids när funktionen Max Boost slås på. Sedan ändras bildskärmen från den inställa effektnivån till den högsta möjliga effektnivån. Använda Flex-zonen (endast på modeller med Flex-zoner) Flex-funktionen kan styra hela kokzonen på sida 1 för stora kokkärl. (Exempel: ovala kokkärl, skgryta)

2. Använd kontrollfältet för att ställa in och justera effektnivån.

• Funktionen Flex-zon stängs av om knappen Flex-zon trycks in under användning.

• Om du trycker på knappen Flex-zon medan varje kokzon används med olika nivåer, ställs Flex-zonen in på den högre nivån. Föreslagna inställningar för att tillaga specik mat Siffrorna i tabellen nedan är riktlinjer. Effektnivån som krävs för olika tillagningsmetoder beror på ett antal faktorer och inkluderar kvaliteten på kokkärlet som används och typen och mängden mat som tillagas. Effektnivå Tillagningsmetod Användningsexempel 14–15 Värma upp/ bryna/steka Värma upp stora mängder vätska, koka pasta, bryna kött och grytor, bräsera kött 8–11 Intensiv stekning Biff, rostbiff, rösti, korv, pannkakor/ plättar 7–10 Steka Schnitzel/kotlett, lever, sk, kroketter, stekta ägg 5–7 Koka Koka upp till 1,5 l vätska, potatis, grönsaker 2–4 Ångkoka/sjuda/ koka Ångkoka och sjuda små mängder grönsaker, koka ris och mjölkrätter 1–2 Smälta Smälta smör, lösa upp gelatin, smälta choklad OBS! Du måste justera effektnivån efter kokkärlet och livsmedlen som används.26 Svenska Användning (NZ8*****8**) Användning (NZ8*****8**) OBS!

• Diameter på kokkärlets botten måste vara minst 14 cm om du bara använder ett kokkärl.

• Det kan 5–10 sekunder innan hällen känner igen var kokkärl är placerade.

• Ljud kan uppstå medan hällen känner igen kokkärl.

• Ta inte bort kokkärl under tillagning. Hällen stänger automatiskt av värmen till kokzoner av säkerhetsskäl om kokkärl tas bort i mer än 5 sekunder. Använda Flex-zon Plus (endast på modeller med Flex-zon Plus)

2. Använd knappen Effektnivå för att ställa in och justera effektnivån.

• Funktionen Flex-zon stängs av om knappen Flex-zon trycks in under användning.

• Om du trycker på knappen Flex-zon medan varje kokzon används med olika nivåer, ställs Flex-zonen in på den högre nivån.

• När du yttar eller placerar ytterligare kokkärl på en ny Flex-zon ska du avbryta den aktuella användningen och sedan trycka på den motsvarande knappen Kokzon för att aktivera kokzonen. Flex-zon Plus (endast på modeller med Flex-zon Plus) Kokzon 4 Kokzon 3 Kokzon 2 Kokzon 1 Flex-zonen är ett stort tillagningsområde på hällens vänstra sida (se bilden till vänster) som är specikt utformad för att användas med era grytor och kastruller samtidigt, med olika former och storlekar. Flex-zonen har fyra zoner som drivs av individuella induktionspolar, vilket gör att du kan laga mat oavsett var kokkärlet är placerat på kokzonen. Med Flex-zon Plus kan du använda en kombination av olika kokzoner för att utöka tillagningsområdet. Tryck på knappen Flex-zon för att använda kokzonerna på följande sätt. Kokzon 4 Kokzon 4Kokzon 4Kokzon 4 Kokzon 3 Kokzon 3Kokzon 3Kokzon 3 Kokzon 2 Kokzon 2Kokzon 2Kokzon 2 Kokzon 1 Kokzon 1Kokzon 1Kokzon 1Svenska 27 Användning (NZ8*****8**) Pausa/återuppta Funktionen Pausa/återuppta växlar automatiskt alla kokzoner till den lägsta effektnivån och sedan tillbaka till den tidigare inställda effektnivån. Denna funktion kan användas för att tillfälligt pausa och sedan fortsätta tillagningsprocessen, t.ex. om du behöver besvara ett samtal. När funktionen Pausa/återuppta är aktiverad är alla knappar inaktiverade, förutom knapparna Pausa och lås och På/av . Tryck på knappen Pausa och lås igen för att återuppta tillagningen. Manöverpanel Bildskärm För att slå på Tryck på knappen Pausa och lås För att stänga av Tryck på knappen Pausa och lås Återgå till tidigare effektnivå Snabbstopp Detta alternativ minskar antal steg och tiden det tar att avsluta tillagningen. Tryck på knappen Kokzon i 2 sekunder för att stänga av en kokzon. OBS! Knappen Flex-zon har inte stöd för snabbstoppsfunktionen. Håll varm

1. Använd denna funktion för att hålla tillagad mat varm. Tryck på den

2. Tryck på knappen Håll varm

3. Kokzonens bildskärm ändras.

4. Tryck på knappen Håll varm igen för att stänga av kokzonen.

Timer Använda timern som en säkerhetsavstängning Kokzonen stängs av automatiskt efter att en specik inställd tid för en kokzon har löpt ut. Denna funktion kan användas för era kokzoner samtidigt. Ställa in timern Kokzonen eller -zonerna som du vill använda säkerhetsavstängningen för måste vara påslagna.

2. Tryck på knappen Timer upprepade gånger för att ställa in timern.

3. Håll ned knappen Timer i 3 sekunder för att avbryta timerinställningarna.

• Tryck på och håll ned knappen Timer tills det önskade värde visas för att ändra inställningarna snabbare.

• Ett upprepat pipljud hörs när timern avslutas. Kokzonen stängs dock inte av.28 Svenska Användning (NZ8*****8**) Användning (NZ8*****8**) Gräns för maximal effekt Med denna funktion kan du justera enhetens maximala effekt.

1. Se till att strömmen är av.

2. Tryck på knappen Pausa och lås

i cirka 3 sekunder för att aktivera barnsäkerhetslåset.

3. Tryck samtidigt på den vänstra, främre knappen Kokzon och den högra,

främre knappen Kokzon i cirka 3 sekunder.

4. Tryck på knappen Timer i cirka 3 sekunder.

Bildskärmen visar och den aktuella maximala effekten.

5. Du kan justera effektgränsen med knappen Pausa och lås

6. Tryck på knappen På/av

för att spara inställningen. OBS! I lågeffektsläget (3 000 W, 4 000 W) justeras effektnivån automatiskt. Ljud av/på

1. Tryck på knappen På/av i cirka 1–2 sekunder.

2. Tryck på knappen Timer i 3 sekunder inom 10 sekunder från att du slog

3. Ljudet stängs av och visas på bildskärmen.

4. Upprepa steg 1 och steg 2 för att ändra ljudinställningen. Ljudet slås på och

visas på bildskärmen. OBS! Det är inte möjligt att ändra ljudinställningen efter mer än 10 sekunder från att du slog på hällen. Barnsäkerhetslås Du kan använda barnsäkerhetslåset för att skydda mot att en kokzon aktiveras oavsiktligt och kokytan aktiveras. Manöverpanelen, med undantag för knappen Av/på (bara för att stänga av), kan låsas för att förhindra att inställningarna ändras oavsiktligt, till exempel om du torkar panelen med en trasa. Slå på och av barnsäkerhetslåset

1. Tryck på knappen Pausa och lås

visas på bildskärmarna vilket visar att barnsäkerhetslåset är aktiverat.

3. Tryck på knappen Pausa och lås

igen i 3 sekunder för att stänga av barnsäkerhetslåset. En ljudsignal hörs som en bekräftelse. OBS!

• Barnlåset är aktivt oavsett om hällen är på eller av.

• Du kan aktivera barnsäkerhetslåset under tillagning. Tryck på knappen På/av eller stäng först av barnsäkerhetslåset och tryck sedan på den motsvarande knappen Kokzon , för att stänga av kokzonen med barnsäkerhetslåset aktiverat.Svenska 29 Användning (NZ8*****8**) Styra en köksäkt Denna enhet innehåller en Bluetooth-enhet som du kan använda för att ansluta hällen till styrbara modeller av Samsung-köksäktar. Med Bluetooth- anslutningen kan du använda köksäktens styrfunktion med SmartThings-appen. Mer information om styrbara modeller av Samsung-köksäktar nns på www.samsung.com. Ansluta till en styrbar köksäkt

1. Hämta och kör SmartThings-appen på din smartphone. Avsluta sedan Smart

Connect-proceduren för att ansluta till hällen.

2. Följ anvisningarna på den styrbara köksäkten och aktivera Bluetooth-

3. Tryck på och håll ned knapparna Timer

och Pausa och lås samtidigt för att upprätta Bluetooth-anslutningen. visas på bildskärmen när Bluetooth-anslutningen är upprättad.

4. Följ anvisningarna i bruksanvisningen för den styrbara köksäkten och

appguiden, för att styra köksäkten. OBS!

• Det går inte att använda SmartThings-appen för att övervaka och styra köksäkten om Smart Connect-anslutningen inte är upprättad.

• Om en Smart Connect-anslutning inte är upprättad kan du använda en Bluetooth-anslutning för att parkoppla hällen med köksäkten och synka dem. Följ steg 2 och steg 3 ovan för att göra detta. Smart Connect Hällen har en inbyggd Wi-Fi-modul som du kan använda för att synka hällen med SmartThings-appen. Med appen på din smartphone kan du:

• övervaka driftstatusen och effektnivåinställningarna för hällens element

• kontrollera och ändra timerinställningar. Funktioner som kan styras från SmartThings-appen kanske inte fungerar på korrekt sätt om kommunikationsförhållandena är dåliga eller om produkten är installerad på en plats med svag Wi-Fi-signal. Så här ansluter du hällen Innan du kan använda ärrfunktionen på din Samsung-häll måste du parkoppla den med SmartThings-appen.

1. Hämta och öppna SmartThings-appen på din smartphone eller surfplatta.

2. Tryck på knappen På/av

i cirka 1–2 sekunder för att slå på hällen.

3. Tryck på knappen Pausa och lås

i cirka 3 sekunder för att aktivera barnsäkerhetslåset.

4. Följ anvisningarna i appen och tryck på och håll sedan ned knappen

5. Wi-Fi-lampan blinkar medan anslutningen upprättas. När processen är klar

lyser lampan utan att blinka. Nu är hällen ansluten.

6. Följ anvisningarna i appen för att ansluta igen om Wi-Fi-lampan för Smart

Connect inte tänds. OBS!

• Se till att hällen inte används medan du kongurerar Smart Connect- funktionen.

• Ytterligare anvisningar nns i bruksanvisningen på www.samsung.com. Wi-Fi på/av Upprepa steg 2 och steg 4 för slå på och stänga av Wi-Fi.30 Svenska Underhålla apparaten Underhålla apparaten Envis smuts

1. Använd en glasskrapa för att ta bort

mat som har kokat över och envis smuts.

3. Ta bort smuts genom att skrapa med

bladet. OBS! Glasskrapor och rengöringsmedel för keramiskt glas nns hos din återförsäljare. Underhålla apparaten Häll VARNING Rengöringsmedel får inte komma i kontakt med en uppvärmd keramisk glasyta: Alla rengöringsmedel måste avlägsnas med en riklig mängd vatten efter rengöring eftersom de kan ha en frätande effekt när ytan är varm. Använd inte aggressiva rengöringsmedel såsom grill- eller ugnsspray, skursvampar eller slipande grytsvampar. OBS! Rengör den keramiska glasytan efter varje användning medan den fortfarande är varm vid beröring. Detta förhindrar att spill bränns fast på ytan. Avlägsna avlagringar, vattenmärken, fett och metalliska missfärgningar med kommersiella rengöringsmedel för keramiskt glas eller rostfritt stål. Lätt smuts

1. Torka av den keramiska glasytan med en fuktig trasa.

2. Torka torrt med en ren trasa. Det får inte nnas kvar några rester av

rengöringsmedel på ytan.

3. Rengöra hela den keramiska glasytan noga en gång i veckan med ett

kommersiellt rengöringsmedel för keramiskt glas eller rostfritt stål.

4. Torka den keramiska glasytan med riklig mängd vatten och torka torrt med

en ren, luddfri trasa.Svenska 31 Underhålla apparaten Hällens ram (valfritt) VARNING Använd inte ättika, citronsaft eller avkalkningsmedel på hällens ram. Om du gör detta uppstår matta äckar.

1. Torka av ramen med en fuktig trasa.

2. Fukta torkad smuts med en våt trasa. Torka av och gnugga torrt.

För att undvika att din apparat skadas

• Använd inte hällen som arbetsyta eller för förvaring.

• Använd inte en kokzon om det inte nns något kokkärl på hällen eller om kärlet är tomt.

• Keramiskt glas är mycket härdat och tåligt mot plötsliga temperaturförändringar men det är inte oförstörbart. Den kan skadas av ett skarpt eller hårt föremål som faller ner eller tappas på hällen.

• Placera inte kokkärl på hällens ram. Repor och skador kan uppstå på ramens yta.

• Undvik att spilla sura vätskor såsom vinäger, citronsaft och avkalkningsmedel på hällens ram eftersom sådana vätskor kan orsaka matta äckar.

• Om socker eller preparat som innehåller socker kommer i kontakt med en het kokzon och smälter bör det omedelbart avlägsnas med en spatel medan det fortfarande är varmt. Om det får svalna kan ytan skadas när det tas bort.

• Håll alla föremål och material som kan smälta, såsom plast, aluminiumfolie och ugnsfolie, borta från den keramiska glasytan. Om något sådant smälter på hällen måste det omedelbart avlägsnas med en skrapa. Problematisk smuts

1. Ta omedelbart bort fastbränt socker,

smält plast, aluminiumfolie eller annat material med en glasskrapa medan det fortfarande är varmt. VARNING Det nns risk för brännskador när glasskrapan används på en varm kokzon:

2. Rengör hällen som vanligt när den har

svalnat. Om kokzonen där något har smält har fått svalna ska du värma upp den igen för rengöring. OBS! Det går inte att ta bort repor eller mörka äckar på den keramiska glasytan som har orsakats av till exempel en kastrull med vassa kanter. De påverkar dock inte hällens funktionalitet.32 Svenska Felsökning och service Felsökning och serviceFelsökning och service Felsökning En defekt kan bero på ett mindre fel som du själv kan åtgärda med hjälp av följande instruktioner. Försök inte utföra ytterligare reparationer om följande instruktioner inte är till hjälp i varje enskilt fall. VARNING Reparationer på apparaten får endast utföras av en kvalicerad servicetekniker. Felaktigt utförda reparationer kan leda till betydande risker för användaren. Om din apparat behöver repareras ska du kontakta ditt servicecenter. Problem Möjlig orsak Lösning Vad ska jag göra om kokzonerna inte fungerar?

• Säkringen i proppskåpet är inte intakt.

• Kontakta en auktoriserad elektriker om säkringarna löses ut era gånger. Vad ska jag göra om kokzonerna inte slås på?

• Knappen På/Av trycktes av misstag.

• Manöverpanelen är delvis täckt av en fuktig trasa eller vätska.

• Apparaten är påslagen.

• Rengör manöverpanelen. Vad ska jag göra om displayen förutom

och restvärmesindikatorn plötsligt inte syns?

• Knappen På/Av trycktes av misstag.

• Manöverpanelen är delvis täckt av en fuktig trasa eller vätska.

• Apparaten är påslagen.

• Rengör manöverpanelen. Vad ska jag göra om restvärmen inte indikeras på displayen efter att kokzonerna har stängts av?

• Kokzonen användes endast kortvarigt och blev därför inte tillräckligt varm.

• Om kokzonen är varm ska du kontakta ditt lokala servicecenter. Informationskod Möjlig orsak Lösning Det nns ett problem med kokzonens temperaturgivare. Starta om apparaten med knappen På/

. Koppla bort strömförsörjningen i mer än 30 sekunder om problemet kvarstår. Starta sedan om apparaten och försök igen. Kontakta ett lokalt servicecenter om problemet kvarstår. Temperaturen mäts som högre än den inställda temperaturen. Det nns ett problem med PBA-givaren. Likströmsmotorn fungerar inte på grund av ett problem med kretskortet eller ledningar, eller elektriska störningar på motorbladet. En knapp hålls intryckt i mer än 8 sekunder. Kontrollera om knappen är fuktig eller berörs. Starta om apparaten med knappen På/

om problemet kvarstår. Kontakta ett lokalt servicecenter om problemet kvarstår. Misslyckad kommunikation mellan primära och sekundära kretskort. Starta om apparaten med knappen På/

. Koppla bort strömförsörjningen i mer än 30 sekunder om problemet kvarstår. Starta sedan om apparaten. Kontakta ett lokalt servicecenter om problemet kvarstår. Den pekaktiverade IC:en kommunicerar onormalt. Det faller utanför spänningsintervallet (220–240 V). Kontrollera hemmets strömmiljö. Om tillagningskärlet inte passar induktionen eller om den används utan tillagningskärlet så visas detta. Använd ett tillagningskärl som är avsett för användning med induktion.Svenska 33 Felsökning och service Vad ska jag göra om kokzonerna inte slås på eller stängs av? Detta kan bero på något av följande:

• Manöverpanelen är delvis täckt av en fuktig trasa eller vätska.

• Barnlåset är på och visar

Vad ska jag göra om displayen är tänd? Kontrollera följande:

• Manöverpanelen är delvis täckt av en fuktig trasa eller vätska. Tryck på knappen På/Av för att återställa.

• Om vätska nns på manöverpanelen ska den torkas av. Vad ska jag göra om displayen är tänd? Kontrollera följande:

• Hällen är överhettad på grund av onormal användning.

• Tryck på knappen På/Av för att återställa efter att hällen har svalnat. Vad ska jag göra om displayen är tänd? Kontrollera följande:

• Kokkärl som är olämpliga eller för små eller om inga kokkärl har placerats på kokzonen.

• Om du använder lämpliga kokkärl försvinner meddelandet som visas automatiskt. Vad ska jag göra om kyläkten fortsätter att snurra efter att hällen har stängts av? Kontrollera följande:

• När du har slutat använda hällen går kyläkten av sig själv för att kyla ned.

• När hällens elektronik har svalnat eller maximal tid har förutit (10 minuter) stängs kyläkten av.

• Om du begär service på grund av information som har uppstått under användningen av apparaten kan besöket från teknikern medföra en avgift även under garantiperioden. Service Läs avsnittet ”Felsökning” innan du ringer efter hjälp eller service. Följ instruktionerna nedan om du fortfarande behöver hjälp. Är det ett tekniskt fel? Kontakta i sådana fall ditt servicecenter. Förbered dig alltid i förväg inför samtalet. Detta gör det lättare att diagnostisera problemet och kan även göra det lättare att avgöra om ett besök från kundtjänst är nödvändigt. Observera följande information.

• Vilket typ av problem har du?

• Under vilka omständigheter uppstår problemet? När du kontaktar oss ber vi att du vet om apparatens modell- och serienummer. Den här informationen nns på typskylten enligt följande:

• Serienummer (15 siffror) Vi rekommenderar att du antecknar informationen här för enkel referens.

• Serienummer: När uppstår kostnader även under garantiperioden?

• I de fall du kunde ha åtgärdat problemet själv genom att tillämpa en av lösningarna i avsnittet ”Felsökning”.

• Om serviceteknikern måste ringa era servicesamtal eftersom denne inte ck all relevant information innan besöket och till följd av detta exempelvis måste göra ytterligare resor för att hämta reservdelar. Att förbereda ditt telefonsamtal såsom beskrivs ovan gör att du slipper betala för dessa resor.FRÅGOR ELLER KOMMENTARER? LAND RING ELLER BESÖK OSS ONLINE PÅ UK 0333 000 0333 www.samsung.com/uk/support IRELAND (EIRE) 0818 717100 www.samsung.com/ie/support GERMANY 06196 77 555 77 www.samsung.com/de/support FRANCE 01 48 63 00 00 www.samsung.com/fr/support SPAIN 91 175 00 15 www.samsung.com/es/support PORTUGAL
