AD 7730 - Uppvärmning ADLER - Gratis bruksanvisning och manual

Produkttyp	Fläktvärmare med luftfuktare
Märke	Adler
Modell	AD 7730
Strömförsörjning	220-240 V ~ 50 Hz
Värmeeffekt	2200 W (max)
Värmenivåer	Låg (~1500 W) och Hög (2200 W)
Ventilationsfunktion	Ja (luft vid rumstemperatur)
Fuktningsfunktion	Ja (inbyggd vattentank)
Vattentankens kapacitet	Ej specificerad
Timer	Programmerbar fördröjd avstängning från 1 till 12 timmar (i steg om 60 min)
Oscillation	Ja (sidledsrörelse för att sprida luften)
Temperaturinställning	Från 10 till 35 °C (standard 25 °C)
Fjärrkontroll	Ja (ingår, knappcellsbatteri)
Display	Digital (rumstemperatur och inställningar)
Säkerhetsfunktioner	Överhettningsskydd (automatisk avstängning), varma ytor varnas, skyddade luftöppningar
Underhåll och rengöring	Rengör höljet med en torr eller fuktig trasa; dammsug ventilationsgallren regelbundet; töm vattnet ur tanken vid längre tids icke-användning
Reservdelar och reparerbarhet	Reparationer endast av auktoriserat servicecenter; öppna inte själv
Vikt	Ej specificerad
Mått	Ej specificerade
Avsedd användning	Endast för hushållsbruk
Färg	Ej specificerad

Vanliga frågor - AD 7730 ADLER

Hur använder jag värmefunktionen?

Tryck på knappen (E) för att växla mellan nivåerna: en gång för låg värme (1500 W), två gånger för hög (2200 W), en tredje gång för att stänga av värmen. Temperaturen ställs in med knapparna (C) och (D).

Hur aktiverar jag oscillationen?

Tryck på knappen (F) för att starta oscillationen; apparaten svänger för att sprida luften. Tryck igen för att stänga av.

Hur ställer jag in timern?

Tryck flera gånger på knappen (B) för att välja en avstängningsfördröjning mellan 1 och 12 timmar (i steg om en timme). Indikatorn (B1) tänds.

Kan jag använda luftfuktaren utan värme?

Ja. Slå på apparaten (huvudströmbrytaren i läge I), tryck sedan på (G) för att aktivera fuktning; lampan (G1) tänds. Du kan använda den separat även om ventilationen/värmen är avstängd.

Hur fyller jag på vattentanken?

Koppla bort apparaten. Öppna bakluckan (6) genom att trycka nedåt och dra. Ta bort tanken (13), skruva av locket, fyll med rent vatten och stäng. Sätt tillbaka tanken och stäng luckan.

Vad gör jag om apparaten inte startar?

Kontrollera att strömbrytaren (12) på baksidan är i läge 'I'. Se till att kontakten är ordentligt ansluten och att uttaget fungerar (220-240 V). Kontakta ett auktoriserat servicecenter om problemet kvarstår.

Hur rengör jag apparaten?

Koppla bort apparaten och låt den svalna. Rengör höljet med en torr eller lätt fuktig trasa. Dammsug regelbundet in- och utloppsgallren för att undvika dammansamling. Doppa aldrig apparaten i vatten.

Kan jag använda eteriska oljor i vattentanken?

Nej. Tillsätt inga kemikalier, oljor, salt eller avkalkningsmedel i vattnet. Använd endast rent och friskt vatten för att undvika skador på ultraljudsförstoftaren.

Varför stannar apparaten av sig själv?

Apparaten stängs av automatiskt vid överhettning. Kontrollera att luftöppningarna inte är blockerade och att apparaten inte är täckt. Kontakta kundtjänst om problemet kvarstår.

Hur byter jag batteri i fjärrkontrollen?

Använd ett mynt för att öppna batterifackets lock. Sätt i ett nytt knappcellsbatteri med rätt polaritet (+ uppåt, - nedåt). Stäng locket.

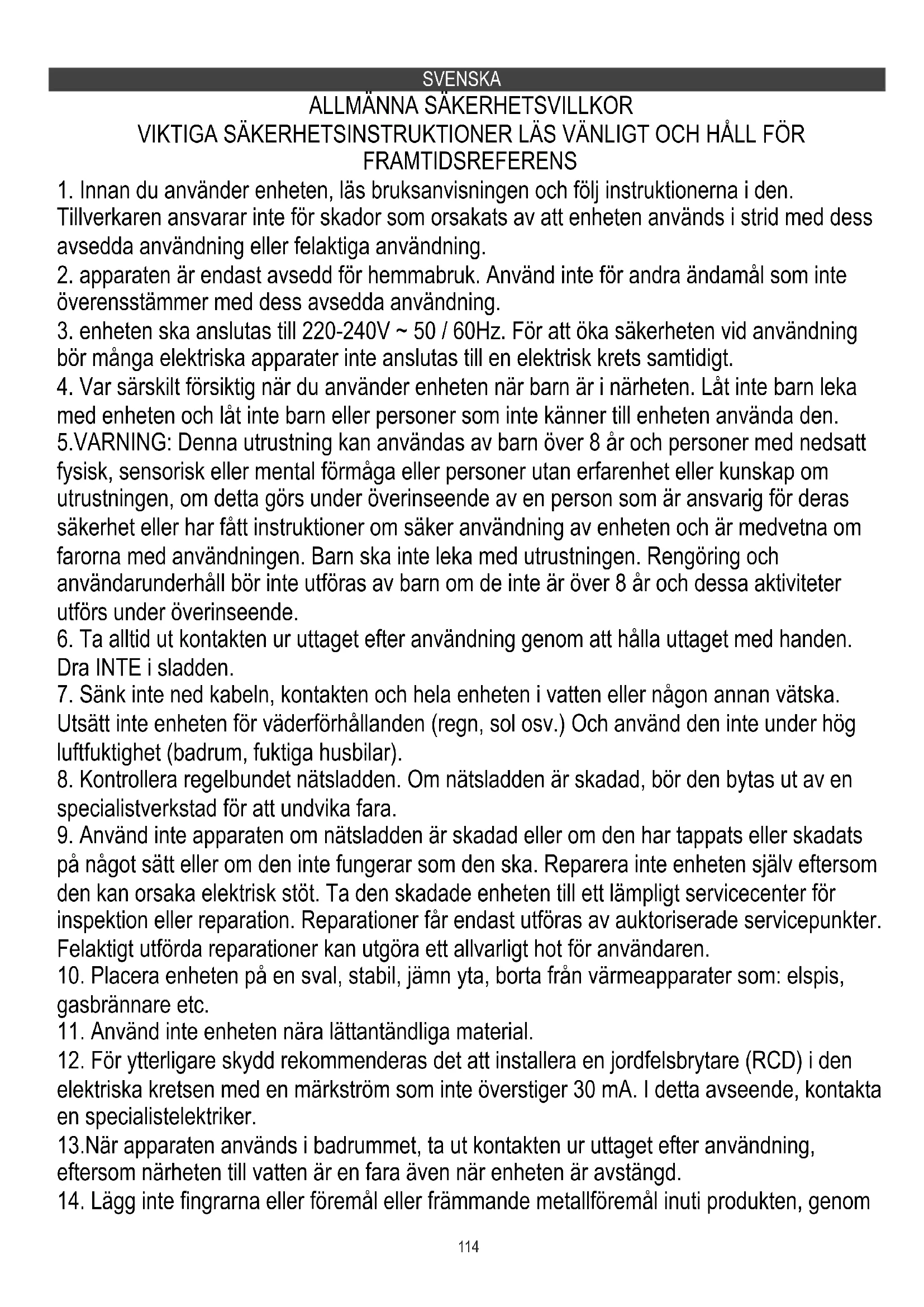

BRUKSANVISNING AD 7730 ADLER

1. Innan du använder enheten, läs bruksanvisningen och följ instruktionerna i den. Tillverkaren ansvarar inte för skador som orsakats av att enheten används i strid med dess avsedda användning eller felaktig användning.
2. Apparaten är endast avsedd för hemmabruk. Använd den inte för andra ändamål som inte överensstämmer med dess avsedda användning.
3. Enheten ska anslutas till 220–240 V ~ 50/60 Hz. För att öka säkerheten vid användning bör många elektriska apparater inte anslutas till en elektrisk krets samtidigt.
4. Var särskilt försiktig när du använder enheten när barn är i närheten. Låt inte barn leka med enheten och låt inte barn eller personer som inte känner till enheten använda den. VARNING: Denna utrustning kan användas av barn över 8 år och personer med nedsatt fysisk, sensorisk eller mental förmåga eller personer utan erfarenhet eller kunskap om utrustningen, om detta görs under överinseende av en person som är ansvarig för deras säkerhet eller har fått instruktioner om säker användning av enheten och är medvetna om farorna med användningen. Barn ska inte leka med utrustningen. Rengöring och användarunderhåll bör inte utföras av barn om de inte är över 8 år och dessa aktiviteter utförs under överinseende.
5. Ta alltid ut kontakten ur uttaget efter användning genom att hålla i uttaget med handen. Dra INTE i sladden.
6. Sänk inte ned kabeln, kontakten och hela enheten i vatten eller någon annan vätska. Utsätt inte enheten för väderförhållanden (regn, sol osv.) och använd den inte under hög luftfuktighet (badrum, fuktiga husbilar).
7. Kontrollera regelbundet nätsladden. Om nätsladden är skadad, bör den bytas ut av en specialistverkstad för att undvika fara.
8. Använd inte apparaten om nätsladden är skadad eller om den har tappats eller skadats på något sätt eller om den inte fungerar som den ska. Reparera inte enheten själv eftersom det kan orsaka elektrisk stöt. Ta den skadade enheten till ett lämpligt servicecenter för inspektion eller reparation. Reparationer får endast utföras av auktoriserade servicepunkter. Felaktigt utförda reparationer kan utgöra ett allvarligt hot för användaren.
9. Placera enheten på en sval, stabil, jämn yta, borta från värmeapparater som: elspis, gasbrännare etc.
10. Använd inte enheten nära lättantändliga material.
11. För ytterligare skydd rekommenderas det att installera en jordfelsbrytare (RCD) i den elektriska kretsen med en märkström som inte överstiger 30 mA. I detta avseende, kontakta en specialistelektriker.
12. När apparaten används i badrummet, ta ut kontakten ur uttaget efter användning, eftersom närheten till vatten är en fara även när enheten är avstängd.
13. Lägg inte fingrarna eller föremål eller främmande metallföremål inuti produkten, genom

ventilationsgallret och andra slitsar, annars kan det orsaka elektrisk stöt eller fel.

1. Lägg inga föremål ovanpå enheten. Ventilationsöppningar får inte vara täckta av en handduk, gardin etc. Det kan skada enheten eller orsaka brand.
2. Enheten värms upp under drift, rör inte vid heta delar av enheten. Rör inte enheten med våta händer.
3. Om konvektorn blir våt eller om något föremål faller igenom, stäng av den omedelbart och koppla bort den från elnätet. Innan du startar om, kontakta tjänsten med hjälp av konvektorn.
4. Placera inte maskinen direkt under ett eluttag.
5. Stäng alltid av enheten med knapparna innan du kopplar bort den från elnätet.
6. Använd inte den här enheten om den har tappats.
7. Använd inte om det finns synliga tecken på skada på enheten.
8. Använd värmaren på en jämn och stabil yta eller fäst den på väggen, om det föreskrivs av tillverkaren.
9. Alla föremål ska vara minst 1 meter från enhetens framsida och sidor.
10. Sätt inte in eller låt främmande föremål tränga in i ventilationen eller avgasventilerna, eftersom det kan leda till elektrisk stöt, brand eller skada på produkten.
11. En vanlig orsak till överhettning är damm eller ludd inuti enheten. Se till att dessa avlagringar avlägsnas regelbundet genom att koppla ur enheten och dammsuga ventiler och galler, filter, om det finns.
12. Använd inte denna enhet i ett fönster eftersom regn kan orsaka elektrisk stöt.
13. Anslut inte apparaten till en strömkälla förrän den har installerats i sitt slutliga läge och placerats i läget för användning.
14. Det rekommenderas inte att använda en förlängningssladd med den här enheten.
15. Placera inte sladden under mattor, mattor, mattor etc. Håll ledningen borta från platser där den kan snubbla över den.
16. Använd inte den här enheten med en programmerare, timer eller någon annan enhet som slår på värmaren automatiskt, eftersom det finns risk för brand om enheten täcks eller placeras felaktigt.
17. För att undvika risken för att oavsiktligt återställa den termiska urkopplingen, får denna apparat inte strömförsörjas av en extern kopplingsenhet, t.ex. en klocka, eller anslutas till en krets som slås på och av regelbundet av elnätet.
18. Får inte enheten blöt. Om enheten faller i vatten ska du omedelbart koppla bort kontakten från uttaget. Lägg inte händerna i vattnet när enheten är inkopplad. Innan den återanvänds måste den kontrolleras av ett auktoriserat servicecenter.
19. Enheten ska stängas av när du lägger ner den.
20. Slå aldrig på enheten när tanken inte är fylld med vatten.
21. Använd endast rent, kallt vatten.
22. Häll inte vatten i tanken över maxnivån.
23. Sänk inte ner basen på enheten.
24. Tillsätt inga kemikalier i tanken, basen eller ångutloppet. Tillsätt inte aromatiska oljor,

salt, avkalkningstabletter, pulver eller rengöringsmedel i vattnet.

1. Påfyllningslocket / vattentankens lock ska alltid skruvas på / stängas hela tiden.
2. Se till att luftfuktarens utlopp för vattendimma inte pekar direkt mot väggar, möbler, eluttag, elektriska och elektroniska apparater och barn. För mycket luftfuktighet i rummet kan leda till att fukt bildas, vilket orsakar tillväxt av bakterier och svampar och skadar väggar, möbler och tapeter.
3. Blockera inte apparaten. Håll ett avstånd på minst 100 cm från enheten. Blockera inte vattendimman med luftfuktaren.
4. Använd inte enheten där det finns risk för kondens. Fukt kan bildas på insidan och utsidan av apparaten när:

- enheten flyttas från en kall till en varm plats, - värmesystemet har just slås på, - enheten används i ett rum med hög luftfuktighet, - enheten kyls av luftkonditioneringssystemets kylsystem.

När kondens förekommer kanske enheten inte fungerar ordentligt eller i extrema fall kan den skadas. Använd i så fall inte enheten och låt den torka i flera timmar.

1. Luta inte, väl till exempel försök att fylla på eller hälla vatten från enheten medan den fungerar.
2. Ta inte bort behållaren från enhetens botten medan luftfuktaren fungerar.
3. En fylld vattentank är tung. När du bär den, håll den också under.
4. Använd inte enheten om det finns vattenläckage.
5. Lämna inte vatten i tanken när maskinen inte används.
6. Rengör luftfuktaren efter varje enhetscykel. Följ rengöringsanvisningarna i denna handbok.
7. Låt aldrig sediment, fukt eller vatten finnas kvar i tanken (detta kan orsaka kontaminering eller till och med skada ultraljudsförstärkaren).
8. Vid långvarig användning av enheten kan vattendimma som avges av luftfuktaren falla på golvet och orsaka fukt.

VARNING: Använd inte denna värmare i små rum där det finns personer som inte kan lämna dem ensamma, såvida inte konstant tillsyn säkerställs.

VARNING: För att minska risken för brand, håll textilier, gardiner eller andra brandfarliga material minst 1 m bort från luftens utlopp.

"Varning het yta" - Temperaturen på de åtkomliga ytorna kan vara högre under drift, vilket innebär att huselementen blir heta.

OBS: För att undvika överhettning - täck inte över värmaren. Täck inte över enheten med kläder, filter eller andra textilier som

håll enheten nära vatten, t.ex. i en dusch, ett badkar eller över ett handfat med vatten.

MONTAGE

Montering av bas (10): Rikta in de fyra fästskruvhålen på basen (10) mot basen (10) och skruva med fyra självgängande skruvar för att använda produkten. Titta på figur 2.

1. Slå på: Placera enheten på ett stabilt golv och sätt in kontakten i uttaget. Slå på strömbrytaren (12) på produktens baksida. "I" betyder påslagen, "0" betyder av. Vid denna tidpunkt är enheten i standby-läge, displayen visar omgivningstemperatur (B2) och temperaturenhetsindikatorn (H) tänds.
2. Fläkt

Tryck på knappen (A), indikatorn (A1) tänds och fläkten fungerar (flödar luften i rumstemperatur). 3. Uppvärmning

Tryck en gång på knappen (E) för låg uppvärmning ~ 1500W, indikatorn (E1) tänds.

Tryck två gånger på knappen (E) för hög uppvärmning 2200W, displayen och indikatorerna (E1 + E2) tänds.

Tryck på knappen (E) igen för att avbryta uppvärmningen.

TIMER-funktion: Tryck upprepade gånger på knappen (B) för att ställa in en period efter vilken enheten kommer att stängas av (mellan 1,0 och 12,0 timmar, i steg om 60 minuter). Samtidigt lyser timerindikatorn (B1).

OSCILATION-funktion: Tryck på knappen (F) för att aktivera svängning, enheten svänger åt höger och vänster för att fördela frånluften jämnt. Tryck på knappen igen (F) för att avbryta svängningsfunktionen.

TEMPERATURJUSTERING

Justera rumstemperaturen genom att trycka på knappen (D) eller (C). Standardinställningstemperaturen är 25°C . Temperaturintervall från 10 - 35°C . Tryck på knappen (D) för att öka önskad temperatur och tryck på knappen (C) för att sänka önskad temperatur. Enheten är intelligent programmerad, den väljer arbetsnivån mellan låg eller hög värme enligt önskad temperatur och aktuell omgivningstemperatur.

FUKTNINGSFUNKTION

Häll först vattnet i vattentanken (13) enligt anvisningarna nedan. För att hälla vattnet i vattentanken (13), koppla ur enheten först. Tryck sedan ner och dra ut den utskjutande delen på bakstycket (6) - se figur 4. Ta ut vattentanken (13) från huset, skruva ur pluggen på vattentanken (13) moturs, häll rent vatten (ingen eteriska oljor tillsatta) och skruva fast pluggen ordentligt. Sätt in vattentanken (13) inuti huset. Sätt locket ordentligt på två spärrplatser väl och tryck det för att stängas.

Befuktningsfunktionen kan användas normalt. Anslut enheten.

Tryck på knappen (G), produkten slår på befuktningsfunktionen, luftfuktningsindikatorn (G1) tänds. Tryck på knappen (G) igen för att stänga av befuktningsfunktionen, samtidigt som befuktningsindikatorn (G1) släcks. Befuktningsfunktionen kan också användas separat när fläkt-/värmefunktionen är avstängd men strömmen är på.

För att tömma ut vattnet öppnar du avtappningsskyddet (7) genom att dra i avtappningspluggen (9) och tappa ut vattnet till lämplig tank.

När apparaten inte har använts på ett tag ska vattnet i tanken tömmas.

Lämpliga miljöförhållanden för enhetsdriften:

• Användningstemperatur för uppvärmningsfunktionen i området från -20 °C till 25 °C.
• Luftfuktarens användning i temperatur inom området 5 °C till 40 °C och den relativa luftfuktigheten mindre än 80 %.

För att stänga av enheten, tryck på knappen (A) igen. Därefter svalnar fläkten värmeelementet inuti huset under 30 sekunder, därefter stängs fläkten automatiskt av. Om enheten inte har ställts in på värmefunktionen förut går den direkt i beredskapsläge.

Belysning av frontdisplaypanelen (2): När enheten har arbetat i 10 minuter kommer den automatiskt att gå in i läget för avstängning av skärmen. Tryck på valfri knapp för att tända skärmen.

Fjärrkontroll: Ta bort plastfoliestycket på höger sida av fjärrkontrollen innan du använder fjärrkontrollen (11). Fjärrkontrollen är densamma som manövrering av toppanelen (8).

FÖRÄNDRING AV FJÄRRKONTROLLENS BATTERI:

1. Batteriluckan kan öppnas med ett mynt eller liknande.
2. Installera knappbatteriet, var uppmärksam på batteriets polaritet ("+" med framsidan uppåt och "-" med framsidan nedåt).
3. Täck över batteriluckan.

1. Se till att enheten inte är varm.
2. Ta ur kontakten ur eluttaget innan du rengör apparaten.
3. Håll luftinlopps- och utloppsöppningarna rena. Låt inte damm samlas på öppningarna.
4. Rengör huset med endast en torr eller fuktig trasa.
5. Sänk inte ner enheten i vatten!

TEKNISK DATA:

Effekt: 2200W

Strömförsörjning: 220-240V ~ 50Hz

Vi sköter om miljön. Lämna förpackningar i kartong till pappersavfall. Polyetylensäckar (PE)

slängs i avfallsbehållare för plast. Man bör lämna en gammal apparat till en riktig återvinningscentral, eftersom farliga komponenter i apparaten kan orsaka fara för miljön. En elektrisk apparat bör lämnas för att minska förnyad användning av denna. Om apparaten innehåller batterier, bör man ta bort dem och lämna dem separat till återvinningscentraler.
