BRUKSANVISNING Concept 500 Q ACOUSTICS

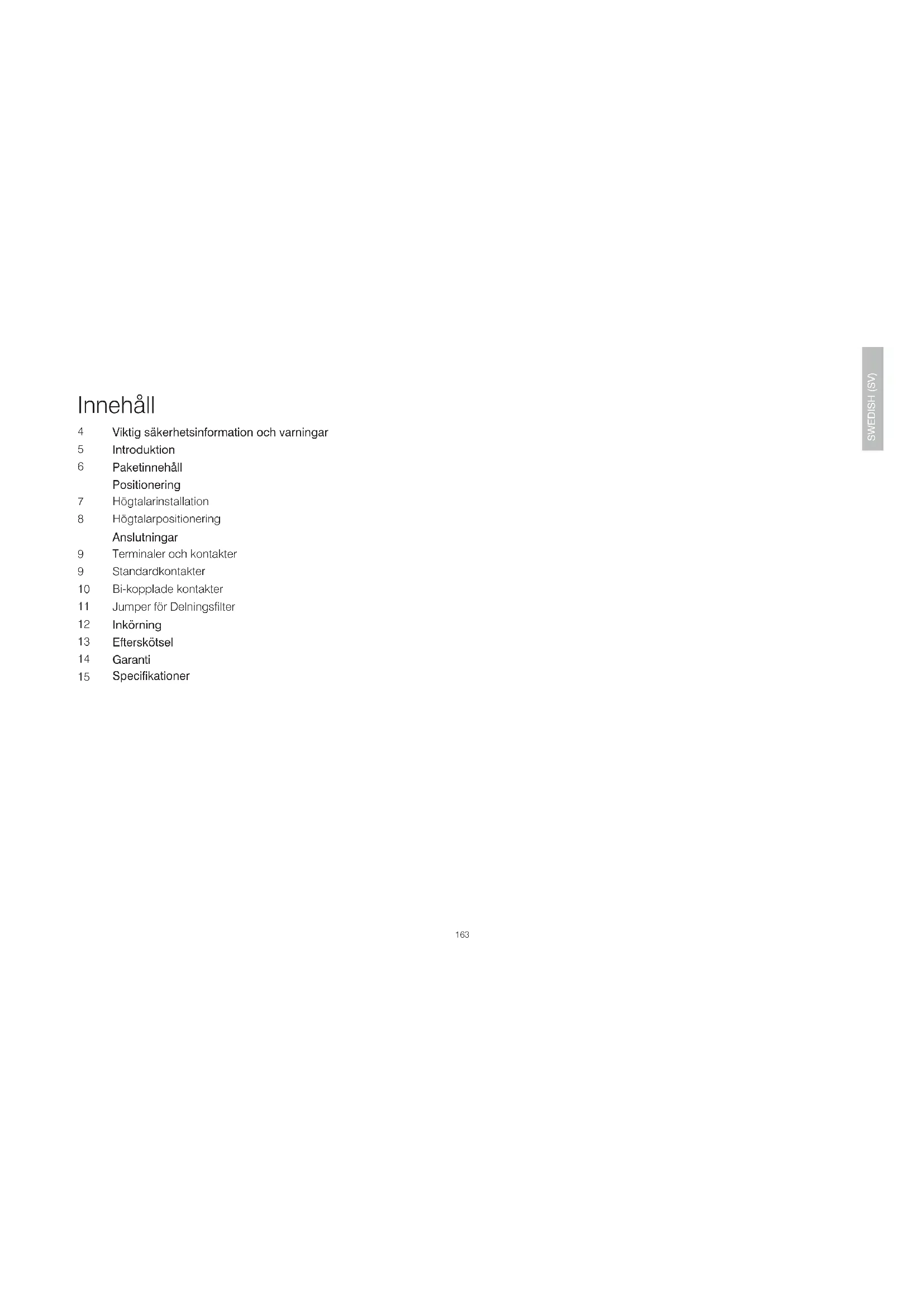

SWEDISHSV 161163 SWEDISH (SV) Viktig säkerhetsinformation och varningar Introduktion Paketinnehåll Positionering Högtalarinstallation Högtalarpositionering Anslutningar Terminaler och kontakter Standardkontakter Bi-kopplade kontakter Jumper för Delningslter Inkörning Efterskötsel Garanti Specikationer Innehåll

SWEDISH (SV) Viktig Säkerhetsinformation och varningar

1. Säkerhetsinformation och varningar

Innan du gör några anslutningar till dina högtalare, se till att alla aktiva enheter i ditt system är avstängda på elnätet. När du slår på ditt ljudsystem eller byter ingångskällor, ställ in huvudvolymen på en låg nivå. Justera sedan upp nivån gradvis. Spela ALDRIG ditt ljudsystem på högsta volym Volymkontrollens läge är vilseledande och indikerar inte systemets effektnivå. Användning av en hög volyminställning kan skada din hörsel.

Läs och förstå dessa instruktioner innan du använder dina högtalare. Om skador orsakas av att dessa instruktioner inte följs, då gäller inte garantin. Vänligen behåll dessa anvisningar på ett säkert ställe. Läs dessa introduktioner. Behåll dessa introduktioner. Beakta alla varningar. Följ alla introduktioner. Använd inte apparaten i närheten av vatten. Anslut INTE högtalarterminalerna till nätuttaget. Installera inte i närheten av värmekällor som radiatorer, värmeaggregat, spisar eller andra apparater (inklusive förstärkare som producerar värme. Använd endast tillbehör/accessoarer som anges av tillverkaren. Koppla ur den här apparaten under åskväder eller när apparaten inte används under långa perioder.

2. Uppackning av dina högtalare

Packa upp högtalarna helt. Lyft högtalarna från kartongen genom att hålla i kabinetterna. Använd inte skyddsmaterialet för att lyfta dem. Concept 500 är tunga - Få hjälp att lyfta dem. Vid manövrering av högtalare, dra dem inte över golvet, eftersom det kan orsaka skador. Lyft upp varje högtalare innan den yttas. Kontrollera högtalaren försiktigt. Om några föremål är skadade eller saknade, rapportera detta till din återförsäljare så snart som möjligt. Förvara förpackningen för framtida transporter. Om du kastar förpackningen, gör vänligen det enligt återvinningsbestämmelserna i ditt område.

• Använd endast tillbehören som levereras med Concept 500.

• För att förhindra skada, måste denna apparat monteras säkert på golvet i enlighet med installationsanvisningarna.

• Om du spelar dina högtalare utan att de är utrustade med gallren, var då försiktig med att skydda enheterna från skador.

• Demontera INTE högtalaren. Du kommer att ogiltiggöra garantin.

• Användningen av denna apparat är angiven för tropiska och/eller måttliga klimat.

• För att minska risken för brand eller elektrisk stöt, ska apparaten inte utsättas för regn, fukt, dropp eller stänk.

• Använd inte apparaten nära vatten.

Överlåt all service till kvalicerad servicepersonal. Service krävs när apparaten har skadats på något sätt, vätska har spillts eller föremål har fallit in i apparaten, apparaten har utsatts för regn eller fukt, fungerar inte normalt eller har tappats.

4.0 Symboler som används på denna produkt

Varningssymboll Symbolen ”utropstecknet” uppmärksammar funktioner som du noggrant bör läsa om i bruksanvisningen för att förhindra drift och underhållsproblem. VARNING: För att förhindra elektrisk stöt, matcha den breda stickproppen med den breda luckan, sätt in den helt. Elektriskt Avfall och Elektronisk Utrustningssymbol Denna symbol indikerar att när enheten ska kasseras måste den separeras från andra typer av hushållsavfall och skickas till separata uppsamlingsanläggningar för återvinning och återanvändning av elektrisk och elektronisk utrustning. Se till att du är bekant med dina lokala regler om den separata samlingen av elektriska och elektroniska produkter.165 SWEDISH (SV) Tack för att du köpte ett par Q Acoustics Concept 500. Den här manualen är avsedd för att vägleda dig igenom uppsättningen och installationen av Concept 500. Den hjälper till att skapa en problemfri uppsättning och att säkerställa en optimal prestanda från produkten. Var noga med att läsa anvisningarna, viktiga säkerhetsanvisningar och varningar innan installation och användning, för att säkerställa en säker och tillfredsställande användning av denna produkt. Vi hoppas att du njuter av Q Acoustics-upplevelsen. Q Acoustics har hittills koncentrerat sig på design och marknadsföring av högtalare som, de esta håller med om, är inriktade på marknadens budgetgren. Målet med Concept 500 var att koncentrera sig på en perfekt balans mellan konst och vetenskap för att Concept 500 har utvecklats av Q Acoustics i samarbete med Fink Audio-Consulting och IDA med vilka de har byggt upp ett långsiktigt partnerskap sedan de samarbetade på sitt allra första högtalarprojekt för över 10 år sedan. I denna nya Concept 500, har det166 SWEDISH (SV) Paketets Innehåll 4 x Spikfötter4 x Runda fötter (monterade) Paketets Innehåll1 x Jumper 1 x Rengörningsduk 1 x Tvådelad skumpropp 1 x Ägarmanual

1 x Concept 500167 SWEDISH (SV) Högtalarinstallation Högtalarna är endast avsedda att vara golvmonterade. Högtalarna levereras försedda med runda fötter för säkerhet vid uppackning. Spikfötter levereras i tillbehörslådan. Det är viktigt att högtalarna står ordentligt på golvet med hjälp av spikfötterna när Oavsett vilken typ av fötter du använder, bör samma procedur följas för att säkerställa stabil montering. Initialt, skruva ner låsmuttrarna så att de rör vid fotänden, som i diagrammet ovan. Skruva sedan fötterna helt in i de gängade ingångarna i sockeln. För att undvika skador när spikar är monterade, dra inte högtalaren och var försiktig så att den inte kan orsaka skador eller genomföra strömsladdar etc. Vid korrekt användning kommer spikfötter inte att skada mattor. För väkdigt mjuka trägolv kan det var Positionering 4 x 4 x168 SWEDISH (SV) Högtalarpositionering Högtalarna ska placeras 2,0 - 4,0 m från varandra och lika långt ifrån sittande lyssnare. Om du vrider högtalarna något inåt skärs stereobilden på bekostnad av ett smalare ljudsteg. Concept Serie-högtalarna är bakåtportade och konstruerade för att fungera bäst med minst 600 mm ledigt utrymme bakom dem. I allmänhet, ju närmare högtalarna är den bakre väggen, desto mer förstärks basfrekvenserna tills de övertar det övergripande ljudet. Se till att propparna sitter ordentligt i porten, men undvik att föra in dem för långt. Du kommer att se att den övergripande nivån på basen är reducerad men basförlängning och denition kommer att ökas. Högtalarnas optimala läge kommer endast att hittas Skumpropparna kommer i två delar så att de kan användas för att helt eller delvis stänga den bakre porten. Återigen, den optimala kongurationen av porten kan endast nås genom experiment. Högtalarpositionering i ett rum är inte en exakt vetenskap. Även experter nner det nödvändigt att experimentera. Försök att uppnå den bästa balansen mellan baskvantitet kontra kvalitet och vokalkvalitet kontra förståelse.

SWEDISH (SV) Terminaler och Kontakter Concept 500 är möjlig att bi-koppla. Ett bi-kopplat delningslter har fyra terminaler. Det övre paret av anslutningar ansluts till diskanthögtalaren (HF) och det nedre paret till bashögtalaren (LF). Delningslter är förmonterade med yttbara länkar för. Standardkontakter Anslut den RÖDA (+) terminalen på den högra högtalare till den RÖDA, positiva (+) terminalen på den högra kanalen på förstärkaren. Anslut den SVARTA (-) terminalen på högtalaren med den matchande SVARTA, negativa (-) terminalen på förstärkaren

Upprepa proceduren för den vänstra kanalen. Anslutningar170 SWEDISH (SV) Bi-kopplade kontakter Att bi-koppla: Förbered två tvillingkablar för varje högtalare. Skruva loss alla högtalarkontakter och ta bort båda länkarna Anslut nu diskantkontakterna och basterminalerna till förstärkaren enligt proceduren som beskrivs i standardanslutningar. Hänvisar171 SWEDISH (SV) Jumper för Delningslter Högtalarsystemet Concept 500 erbjuder användaren ett elegant sätt att skräddarsy högfrekvent respons i den speciella lyssningsmiljön genom att placera en enkel jumper bar på baksidan av högtalaren. Med jumpern monterad på de två vänstra terminalerna så levererar högtalarna HF-energi i nivå som designen är avsedd för med en “normal” rumsakustisk. Genom att ta bort jumpern helt, levererar man en respons med en lägre HF (diskant) energi än den “ideala” Tungt inredda rum kan kräva en liten ökning av HF-nivå, medan glesa inredda rum kan ge efterklangsljud där det behövs en respons med lite lägre HF-energi. Tänk på att det inte nns någon “korrekt” position. Den slutliga positionenska vara den som ger lyssnaren maximal njutning när man lyssnar på favoritmusiken. Mindre diskant Normal Mer diskant172 SWEDISH (SV) Gemensamt för många typer av komplexa mekaniska system kommer högtalaren Concept 500 inte att leverera sin optimala prestanda förrän den har använts under en viss inkörningsperiod. Högtalares korrekta prestanda beror delvis på uppfyllelsen hos de upphängn Inkörning173 SWEDISH (SV) Skötsel av Kabinett Rengör endast kabinetter med en lätt fuktad trasa. Använd inte lösningsmedelsbaserade rengöringsmedel. Använd aldrig slipmedel av något slag. Kabinettens ytor behöver vanligtvis endast lätt damning. Skall en aerosol eller annan rengöringsmedel användas, applicera då rengöraren på tyget först och inte direkt på produkten. Testa ett litet område först, eftersom vissa rengöringsmedel kan skada yta Äkta träfaner behandlas med en ultraviolett lack som är resistent för att minimera färgförändringar över tiden. Såsom alla naturliga material är det dock en viss färgförändring som kan förväntas. Håll högtalarna borta från direkta värmekällor, såsom radia Galler Galler ska endast rengöras med en mjuk borste vid behov. Om du använder Concept 500 med gallren borttagna, kom då ihåg att byta ut dem om husdjur eller barn är närvarande. Drivenheter Rör inte drivenheterna eftersom de lätt skadas vid exponering. Efterskötsel174 SWEDISH (SV) Q-akustiska passiva högtalarprodukter garanteras fria från brister i material och utförande under en period av 4 år från inköpsdatumet. Under garantiperioden kommer Q Acoustics att, efter eget val, reparera eller ersätta någon produkt som upptäckts vara d Missbruk och rättvist slitage omfattas inte av garantin. Varor för reparation ska i första hand returneras till leverantören. Om detta inte är möjligt, kontakta Q Acoustics eller deras utsedda distributör för ditt område för att ta redan på den korrekta garantiproceduren. Om möjligt ska originalförpackningen an Garantin kan förlängas till 5 år genom att registrera din produkt på qacoustics.co.uk/register. För serviceinformation kontakta: info@qacoustics.co.uk Q Acoustics Stortford Hall Industrial Park Bishops Stortford, Herts, UK CM23 5GZ Garanti175 SWEDISH (SV) Prestanda Frekvensrespons (-6dB, +3dB) 41 Hz – 30 kHz Genomsnittlig impedans 6 Ω Minimal impedans 3.7 Ω Känslighet 90 dB/W/m Rekommenderad ström 25 – 200 W Förvrängning (120Hz – 20kHz) 0.2 % Delningslter Frekvenser 2.5 kHz Driver Dimensioner Mellanregister / Subwoofer 2 x 165 mm (6.50 tum) Högfrekvensenhet 28 mm (1.10 tum) Vikt och dimensioner Vikt (per kabinett) 42 kg (92.59 pounds) Kabinett (ink. sockel) 400 x 1150 x 350 mm (15.75 x 45.28 x 13.78 tum) Kabinett (ink. spikar och terminaler) 400 x 1175 x 375 mm (15.75 x 46.26 x 14.76 tum) (B x H x D) Specikationer176 SWEDISH (SV) Q16239-IS-ALL_r0 QACOUSTICS.COM Vår policy är en kontinuerlig produktförbättring. Vi förbehåller oss rätten att ändra design och specikationer utan förvarning. Det här dokumentet innehåller information som kan komma att ändras utan förvarning.
