BRUKSANVISNING 3070S Q ACOUSTICS

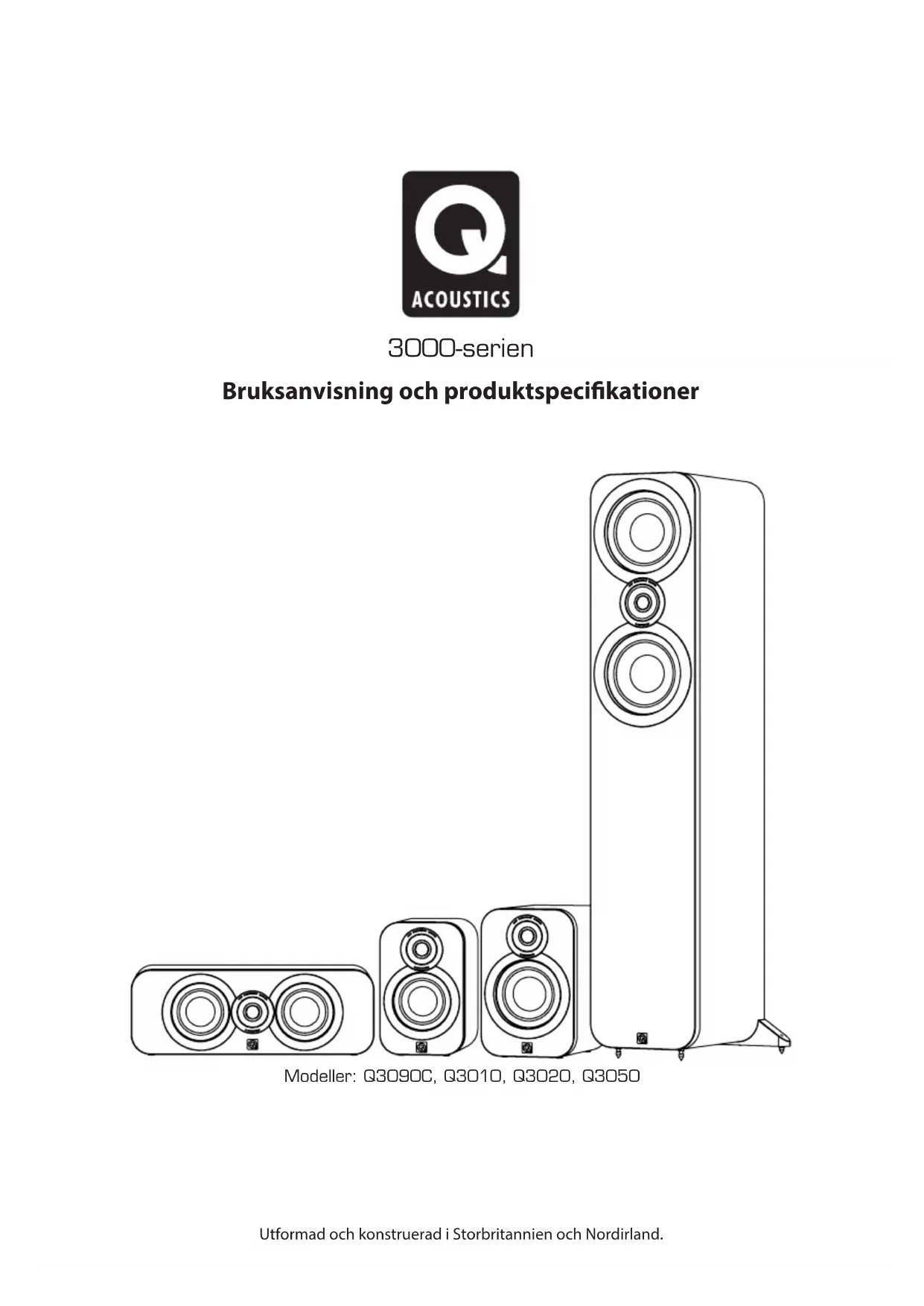

430 × 150 × 200 6,0 кгwww.Qacoustics.co.uk Q15410-IS_r2 RUUtformad och konstruerad i Storbritannien och Nordirland. 3000-serien Bruksanvisning och produktspecikationer Modeller: Q3090C, Q3010, Q3020, Q3050VIKTIG INFORMATION - LÄS NOGGRANT Läs dessa anvisningar. Behåll dessa anvisningar. Beakta alla varningsmeddelanden. Följ alla anvisningar. Använd inte denna enhet nära vatten. Rengör endast med en torr trasa. Blockera inte några ventilationsöppningar. Installera enligt tillverkarens anvisningar. Använd endast tillbehör som godkänts av tillverkaren. Använd endast tillsammans med vagn, ställning, trebensstativ, fäste eller bord enligt tillverkarens specikationer eller som säljs tillsammans med enheten. Vid användning av vagn, var försiktig när vagnen och enheten yttas för att undvika personskador om ekipaget välter. Varning: Ändringar eller modieringar som inte uttryckligen har godkänts av tillverkaren kan medföra att enheten inte längre får användas. Service: Utrustning som behöver service ska returneras till återförsäljaren eller till servicerepresentanten för ditt område. Adresser till utsedda ombud i Storbritannien nns i den här bruksanvisningen. Säkerhetsinformation

Denna symbol visar att det nns viktiga anvisningar för drift och underhåll i den information som medföljer enheten.3 Inledning Tack för att du köpt en produkt från Q Acoustics. Denna bruksanvisning är avsedd att hjälpa dig med installationen så att du får optimal prestanda från produkten. Läs anvisningarna, viktiga säkerhetsanvisningar och varningar noga före installation och användning för att säkerställa säker och tillfredsställande användning av produkten. Vi hoppas att du kommer att njuta av upplevelsen med Q Acoustics. Högtalarna i Q Acoustics 3000-serien har utformats för att motsvara de högsta förväntningarna hos hängivna tvåkanalsaudioler och klarsynta lmälskare. Serien omfattar: 3010: Liten kompakt högtalare med ett 100 mm baselement. 3020: Liten högtalare med ett 125 mm baselement. 3050: Golvhögtalare med två 165 mm baselement. 3070S: 140 watt aktiv subwoofer med 2 x 165 mm element. 3090C: Centerkanal med 2 x 100 mm baselement. Högtalare i 3050-serien kan anslutas med tvåledade kablar. Alla högtalare kan användas nära TV- skärmar utan några problem förutom högtalare i 3070S-serien som inte bör användas inom 500mm från en TV-skärm eller annan magnetiskt känslig utrustning. Plasmaskärmar och LCD-skärmar påverkas inte. Se till att alla aktiva enheter i systemet är avstängda från elnätet innan högtalarna ansluts. Vrid ner huvudvolymen till låg volym när du sätter på ljudsystemet eller när du byter ingångskälla. Vrid upp volymen gradvis. Använd aldrig ljudsystemet på högsta volym. Volymreglagets inställning är vilseledande och visar inte systemets volymnivå. Hörselskador kan uppstå vid användning av mycket höga volymer. Anslut inte högtalaringångarna till elnätet. Utsätt inte högtalarna för orimlig kyla, värme, fuktighet eller solljus. Om du använder högtalarna utan galler är det viktigt att skydda elementen mot skador. Använd inte provisoriska stativ. Montera Q Acoustics-stativet enligt anvisningarna och använd medföljande fästdetaljer. Återförsäljaren kan bistå med råd. Ta inte isär högtalaren. Garantin ogiltigförklaras i sådana fall. Packa upp högtalarna Packa upp högtalarna helt och hållet. Lyft högtalarna från kartongerna genom att hålla fast i högtalarlådorna. Rör inte elementen och använd inte skyddspåsarna för att lyfta dem. 3050- och 3070S-serien är tunga. Be någon om hjälp med att lyfta dem vid behov. Dra inte högtalarna på golvet eftersom skador kan uppstå. Lyft dem alltid för att ytta på dem. I kartongen nns: Högtalaren(arna) och den här bruksanvisningen. Dessutom innehåller förpackningen för följande modeller: 3050: Bakre stöd och bottenplattor för spikes till varje högtalare. En insexnyckel för att justera spikes efter montering. 3070S: En nätkabel eller nätkablar, spikes och bottenplattor. Kontrollera produkten noggrant. Om några delar är skadade eller saknas, meddela återförsäljaren snarast. Behåll förpackningen för eventuell framtida transport. Om förpackningen kasseras, följ alla lokala bestämmelser beträande återvinning.4 Förberedelser Sätt dit det bakre stödet - 3050 Skruva dit spikes med låsmuttrar halvvägs in i högtalarsockeln och ställ tillbaka högtalaren i ett upprätt läge. (Om du har trä- eller stengolv, tryck dit en bottenplatta på varje spike innan du ställer högtalaren i ett upprätt läge) När högtalaren är upprätt, sätt dit insexnyckeln på den övre delen av varje spike och justera dem tills högtalaren är vågrät och stabil. Skumgummiproppar Högtalare i 3000-serien är portade bak och fungerar bäst med visst utrymme bakom dem, dvs ca 200 mm från väggen. Om du placerar dina högtalare nära en vägg eller i ett hörn ska skumgummipropparna sättas i de bakre portarna för att undvika för mycket bas. Se till att propparna sitter ordentligt i porten utan att skjuta in dem för långt. Resultatet är att basnivån sänks men denitionen och basfrekvensen höjs. Experimentera med placeringen av högtalarna för att se vad du föredrar och gör små ändringar åt gången för att optimera resultatet. Spikes är vassa. Var försiktig! Placera aldrig en högtalare med spikes där den kan orsaka skador! Flytta alltid på högtalarna genom att lyfta dem, dra dem aldrig över golvet! Använd medföljande skruvar för att sätta fast fötterna enligt bilden.5 Placering av passiva högtalare

3050-högtalare måste placeras minst 200mm från en bakvägg och 500mm från sidoväggarna. Om högtalarna placeras närmare väggen ökar basen och kan orsaka ljudbang samt att ljudet saknar precision och detaljer. Högtalarna bör placeras 2m - 4m från varandra och centralt i förhållande till den sittande lyssnaren. Om man vrider högtalarna inåt något skärps stereobilden men ljudkällan smalnar. 3010 och 3020 3010-högtalare och 3020-högtalare ska helst monteras på Q Acoustics golvstativ eller på väggen. Om högtalaren monteras på golvstativ ska diskantenheten vara i öronhöjd med den sittande lyssnaren. Väggmonterade högtalare ska sitta något högre med högtalaren vinklad nedåt. Högtalare på golvstativ ska behandlas likadant som högtalare som står på golvet, förutom att högtalaren kan placeras lite närmare bakväggen. Det går också att montera högtalaren på en hylla. Ett särskilt fäste för väggmontering av Q Acoustics 3010, 3020 och 3090C nns som tillval hos återförsäljaren. Golvstativ för 3010 och 3020 är också tillgängliga. Ta god tid på dig att experimentera för att hitta den bästa installationen som passar din smak i det aktuella rummet.

Centerhögtalare 3090C 3090C-högtalaren har utvecklats att användas nära en TV-skärm och i en central position. Den ska placeras strax ovanför eller under skärmen. Om du har en Plasma- eller LCD-skärm ska 3090C-högtalaren monteras på väggen eller annan lämplig yta strax ovanför eller under skärmen med hjälp av Q-Acoustics väggfäste. Om inte, är det lämpligt att placera TV:n på en bänk med 3090C-högtalaren på en fast hylla strax under TV:n. Surroundhögtalare Det nns rekommendationer för 5.1 högtalarsystem från Dolby labs. Surroundhögtalare ska monteras på vardera sida av lyssnaren, strax bakom lyssningspositionen. Högtalarna ska placeras vända inåt monterade på rummets sidoväggar eller, om rummet är stort, på höga stativ och med högtalarnas mittpunkt ovanför öronhöjden på den sittande lyssnaren. Dolby och dubbel-D-symbolen är varumärken som tillhör Dolby Laboratories. 2m - 4m

- 4m >500 mm >200 mm 0-30° 400 mm6 Anslutning av passiva högtalare Poler och anslutningar 3050-högtalare kan anslutas med tvåledade kablar. En bryggkoppling med tvåledad anslutning har 4 poler. Det övre polparet ansluts till diskanthögtalaren (HF) och det nedre paret ansluts till bashögtalaren(arna) (LF). Bryggkopplingarna är utrustade med borttagbara länkar för att ansluta polpar. Detta innebär att du kan ansluta högtalaren med ett par kablar eller i tvåledat läge med två par kablar. 3010, 3020 och 3090C har en standard bryggkoppling med 2 poler. Högtalarkablar Kablar särskilt avsedda för högtalare ger en högre standard återgivning av ljudet än kablar avsedda för allmänt bruk, t ex ringtråd. Använd kablar med mycket koppar för främre kanaler och centerkanalen. Tunna kablar minskar basen och begränsar det dynamiska området. Surroundkanaler (bakre) är inte lika kritiska. Högtalarkablar har en polaritetsindikator längs en av kabelkärnorna. I vedertaget bruk ansluts denna till den positiva polen. Kablarna som ansluter förstärkaren till de främre högtalarna ska helst vara lika långa. Skarva aldrig kablar. Använd alltid hela kablar. Förberedelse av kablar Dela kabeln till ett djup på ca 40 mm. Skala av 10 mm av isoleringen och tvinna ändarna så att alla trådar kommer med. Skär av kabeln så att 7 mm blottad ledning är synlig. Anslutning av ingångar Skruva loss ingången moturs så att monteringshålet vid ingångens fot syns. Skjut in kabelns blottade ände i hålet. Dra åt ingången helt för hand. Se till att det inte nns några trådar som sticker ut som kan komma i kontakt med närliggande ingångar. Det är inte tillåtet att använda 4 mm högtalarpluggar enligt EU:s säkerhetsföreskrifter. 30mm 7mm

Standardanslutning StandardanslutningTvåledad anslutning 3010, 3020 & 3090C Dra åt Lossa7 Anslutning av passiva högtalare Stereoanslutningar Standardanslutningar Anslut RÖD (+) ingång för HÖGER högtalare till RÖD, positiv (+) ingång på HÖGER kanal på förstärkaren. Anslut SVART (–) ingång på högtalaren till motsvarande SVART, negativ (–) ingång på förstärkaren. Upprepa för VÄNSTER kanal. Det går att använda positiv (+) eller negativ (–) ingång för 3050-högtalare. Se bilden nedan. Två-ledad anslutning Direkt anslutning mellan diskant och bas på en högtalare till en förstärkare förbättrar både basprestandan och det dynamiska området. För att göra en två-ledad anslutning: Förbered 2 tvillingkablar för varje högtalare. Skruva loss alla högtalaringångar och ta bort båda länkarna. Anslut därefter diskantingångarna och basingångarna till förstärkaren enligt rutinen som beskrivs i Standardanslutning. Se bilden nedan. När högtalarna har anslutits: Sätt på systemet och spela upp musik på en måttlig volym. Finjustera högtalarnas placering tills du är nöjd.

Två-ledad anslutning: 3050

Skötsel och rengöring Skötsel av högtalarlådorna Rengör högtalarlådorna med en torr trasa. Använd inte lösningsbaserade rengöringsmedel. Om högtalarlådorna blir smutsiga, ta bort äckar med en trasa lätt fuktad med vatten, lacknafta eller isopropylalkohol beroende på vad det är för typ av äck. Putsa lätt med en trasa för att ta bort eventuella rester av rengöringsmedel. Använd aldrig slipduk eller liknande. Galler Borsta gallren lätt med en mjuk borste. Elementenheter Det är bäst att inte röra elementenheterna eftersom de lätt kan skadas om de exponeras.9 Garanti Q Acoustics högtalare är garanterade att vara fria från defekter i material och utförande enligt följande: Passiva högtalare: 5 år från inköpsdatum Aktiva högtalare & subwoofer: 2 år från inköpsdatum Under garantitiden kommer Q Acoustics, efter eget omdöme, reparera eller byta ut produkter som visar sig vara felaktiga efter inspektion av företaget eller dess utsedda distributör eller ombud. Felaktig användning och rimligt slitage omfattas inte av garantin. Under garantitiden ska felaktiga enheter returneras till återförsäljaren som sålde enheten. Q Acoustics tillhandahåller inte någon internationell garanti. Om det inte går att returnera den felaktiga enheten till återförsäljaren som sålde enheten kontakta Q Acoustics för råd. Enheter som inte kan repareras lokalt måste skickas fraktfritt, företrädesvis i originalförpackningen, tillsammans med inköpsbevis. Skador som uppstår på varor under transport till reparationscentret täcks inte av garantin. Returfrakt för enheter som täcks av garantin betalas av Q Acoustics eller dess distributör eller ombud i tillämpliga fall. Denna garanti påverkar inte på något sätt dina lagstadgade rättigheter.

Q Acoustics 3000-serien - Specifikationer Passiva högtalare Typ: Basenhet (mm): Diskantenhet (mm): Frekvensomfång (+/-3dB): Nominell impedans: Känslighet (2,83v@1m): Rekommenderad förstärkareekt: Delningsfrekvens: Volym: Lådans dimension (BxHxD mm): Vikt (per låda): Aktiv subwoofer Typ: Basenhet (mm): Förstärkareekt: Delningsfrekvens: Lådans dimension (BxHxD mm): Vikt:
