INSTRUKCJA OBSŁUGI 3070S Q ACOUSTICS

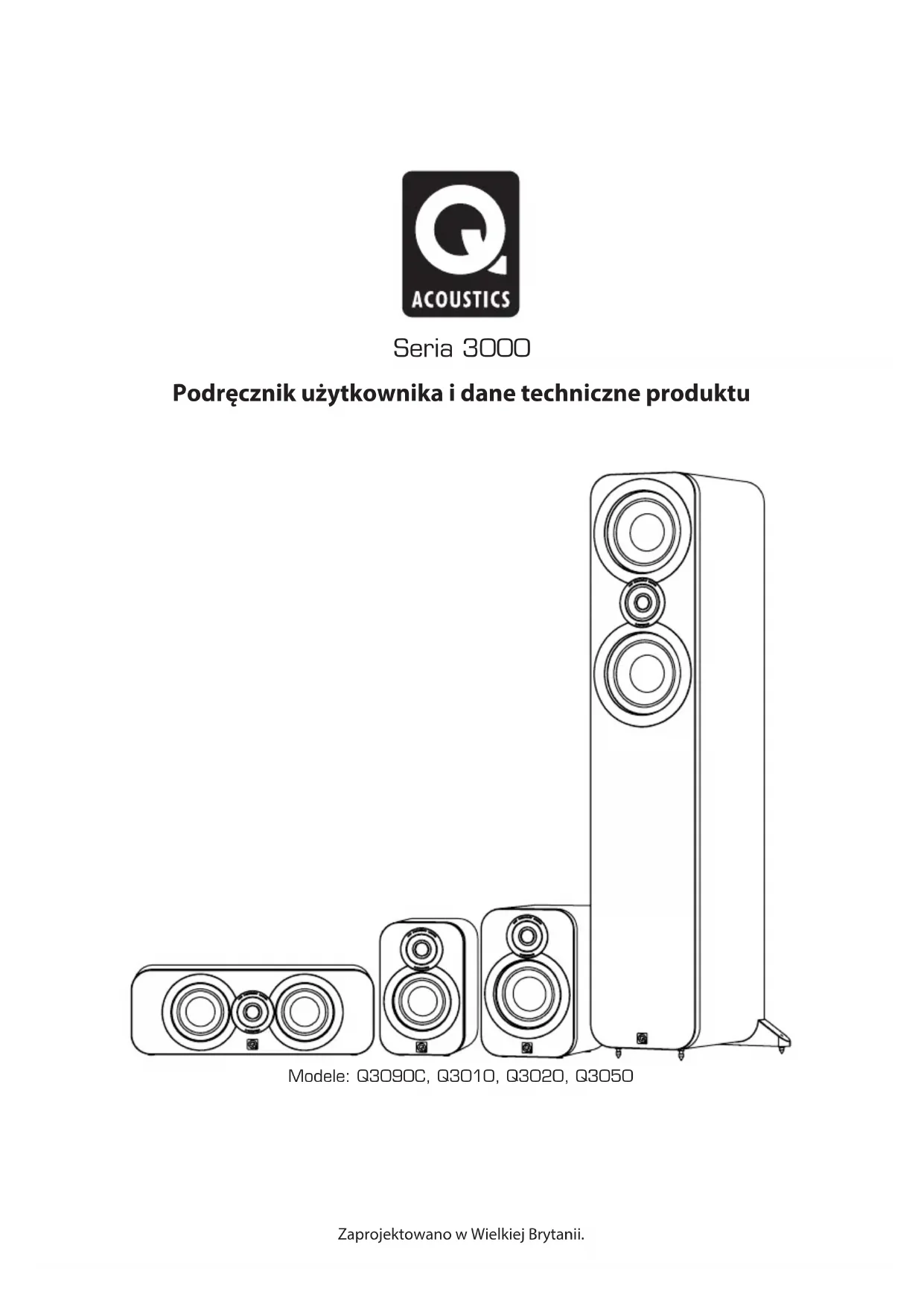

430 x 150 x 200 6,0 kgNL www.Qacoustics.co.uk Q15408-IS_r2Zaprojektowano w Wielkiej Brytanii. Seria 3000 Podręcznik użytkownika i dane techniczne produktu Modele: Q3090C, Q3010, Q3020, Q3050Informacje dotyczace bezpiecze´nstwa

WAŻNA INFORMACJA – PRZECZYTAJ UWAŻNIE

Przeczytaj te instrukcje. Zachowaj te instrukcje. Przestrzegaj wszystkich ostrzeżeń. Stosuj się do wszystkich instrukcji. Nie używaj tego urządzenia w pobliżu wody. Czyść wyłącznie suchą szmatką. Nie zasłaniaj otworów wentylacyjnych. Instaluj zgodnie z zaleceniami producenta. Używaj wyłącznie urządzeń dodatkowych / akcesoriów zalecanych przez producenta. Używaj wyłącznie w połączeniu z wózkiem, statywem, trójnogiem, wspornikiem lub stolikiem określonym przez producenta albo dostarczanym z urządzeniem. W przypadku używania wózka zachowaj ostrożność podczas przemieszczania zestawu wózka / urządzenia, aby zapobiec jego przewróceniu. Uwaga: Zmiany lub modykacje bez wyraźnej zgody producenta mogą unieważnić prawo użytkownika do używania tego urządzenia. Serwis: Urządzenie, które musi zostać poddane serwisowi, należy zwrócić do sprzedawcy albo do najbliższego punktu serwisowego. Adresy głównych punktów serwisowych w Wielkiej Brytanii są podane w tym podręczniku.

Ten symbol wskazuje, że w dokumentacji dołączonej do tego zestawu zawarte są ważne instrukcje obsługi i konserwacji.3 Wprowadzenie Dziękujemy za zakup produktu Q Acoustics. Ta instrukcja zawiera informacje na temat ustawiania i instalacji w celu zapewnienia optymalnej wydajności działania produktu. W celu zapewnienia bezpiecznej i satysfakcjonującej obsługi tego produktu przeczytaj dokładnie instrukcję, ważne informacje dotyczące bezpieczeństwa i ostrzeżenia przed przystąpieniem do instalacji i użytkowania. Mamy nadzieję, że Q Acoustics sprawi Ci dużą satysfakcję. Urządzenia Q Acoustics serii 3000 to gama głośników stworzonych z myślą o zaspokojeniu najwyższych oczekiwań ceniących dźwięk 2-kanałowy audiolów oraz wymagających kinomanów. Gama obejmuje: 3010: Kompaktowy głośnik półkowy z driverem basowym 100 mm. 3020: Głośnik półkowy z driverem basowym 125 mm. 3050: Głośnik podłogowy z dwoma driverami basowymi 165 mm. 3070S: Aktywny głośnik niskotonowy 140 W z dwoma driverami 165 mm. 3090C: Kanał środkowy z dwoma driverami basowymi 100 mm. Głośniki 3050 są podłączane za pomocą podwójnych kabli. Wszystkie głośniki mogą być użytkowane bez negatywnych efektów w pobliżu tradycyjnych telewizorów, z wyjątkiem modelu 3070S, którego nie wolno użytkować w odległości mniejszej niż 500 mm od telewizorów lub innych urządzeń wrażliwych na działanie pola elektromagnetycznego. Żaden z modeli głośników nie wpływa na działanie ekranów LCD i plazmowych. Przed wykonaniem jakichkolwiek podłączeń do głośników upewnij się, że wszystkie aktywne elementy systemu są odłączone od zasilania. Przed włączeniem systemu dźwiękowego albo zmianą źródła wejściowego ustaw główny regulator głośności na niski poziom. Stopniowo zwiększaj głośność. Nigdy nie używaj systemu z maksymalnym ustawieniem głośności. Położenie regulatora głośności może być zwodnicze i nie oznacza ustawionego poziomu głośności systemu. Używanie systemu z bardzo wysokimi ustawieniami głośności może spowodować uszkodzenie słuchu. Nie podłączaj styków głośnika do zasilania. Nie narażaj głośników na działanie zbyt niskich albo zbyt wysokich temperatur, wilgoci albo światła słonecznego. W przypadku używania głośników bez osłon ochronnych uważaj, aby nie uszkodzić driverów. Nie używaj prowizorycznych statywów. Zamontuj dedykowany statyw Q Acoustics zgodnie z instrukcją oraz z użyciem dostarczonych elementów montażowych. Porady w tej kwestii może udzielić sprzedawca. Nie demontuj głośników. Spowoduje to unieważnienie gwarancji. Rozpakowywanie głośników Rozpakuj całkowicie głośniki. Wyjmij głośniki z opakowań, trzymając za obudowy. Nie dotykaj driverów ani nie podnoś głośników za opakowania ochronne. Głośniki 3050 i 3070S są ciężkie – w razie potrzeby skorzystaj z pomocy w celu ich podniesienia. Podczas przemieszczania głośników nie ciągnij ich po podłodze, gdyż może to spowodować ich uszkodzenie – podnieś je przed przemieszczeniem. W opakowaniu każdego głośnika znajdują się: głośnik / głośniki oraz ten podręcznik. Dodatkowo, w opakowaniu następujących modeli znajdują się wymienione poniżej elementy: 3050: Stabilizator tylny i osłony podpórek dla każdego głośnika. Klucz imbusowy do regulacji podpórek po zamontowaniu. 3070S: Kabel lub kable zasilania, podpórki i osłony podpórek. Sprawdź dokładnie produkt. Jeśli brakuje jakichkolwiek elementów lub są one uszkodzone, zgłoś taki fakt sprzedawcy najszybciej, jak to możliwe. Zachowaj opakowanie w celu umożliwienia transportowania w przyszłości. W razie utylizacji opakowania zastosuj się do wszystkich obowiązujących przepisów w zakresie recyklingu odpadów.Montaż stabilizatora tylnego – 3050 Wkręć podpórki z nakrętkami blokującymi do połowy w podstawę i ustaw głośnik pionowo. (W przypadku posiadania drewnianej lub kamiennej podłogi załóż osłonę podpórki na każdą podpórkę przed ustawieniem głośnika pionowo) Po ustawieniu głośnika pionowo włóż klucz imbusowy po kolei od góry do każdej tylnej podpórki i wyreguluj podpórki, wkręcając lub wykręcając je, aż głośnik będzie ustawiony poziomo i stabilnie.

Przygotowanie Tłumik piankowy Głośniki serii 3000 posiadają wyloty z tyłu i zostały zaprojektowane z myślą o zapewnieniu pewnej przestrzeni za nimi, to znaczy odległości około 200 mm od ściany. W przypadku umieszczenia głośników blisko ściany/narożnika włóż do tylnych wylotów tłumiki piankowe, aby zapobiec nadmiernej intensywności dźwięków niskotonowych. Upewnij się, że tłumiki są pewnie, ale niezbyt głęboko włożone do wylotów. Poziom dźwięków niskotonowych zostanie ograniczony, ale ich denicja i zakres poprawi się. Wykonaj próby, zmieniając nieco ustawienie głośników, tak aby uzyskać optymalne rezultaty odpowiadające indywidualnym preferencjom. Podpórki są ostre. Zachowaj ostrożność! Nigdy nie ustawiaj głośnika z podpórkami w miejscu, w którym mógłby spowodować uszkodzenia! Zawsze podnoś głośniki przed ich przemieszczeniem – nigdy nie ciągnij głośników! Zamocuj nóżki za pomocą dostarczonych śrub.3050 Głośniki 3050 należy ustawić w odległości co najmniej 200 mm od ściany tylnej i 500 mm od ścian bocznych. Umieszczenie głośników bliżej ścian wzmocni dźwięki niskotonowe, ale spowoduje dudnienie oraz utratę precyzji dźwięku. Głośniki powinny być ustawione 2–4 m od siebie i w równej odległości od siedzącego centralnie słuchacza. Zwrócenie głośników nieco do siebie wzmocni efekt stereo, ale może spowodować zwężenie źródła dźwięku. 3010 i 3020 Głośniki 3010 i 3020 najlepiej jest montować na statywach podłogowych Q Acoustics albo na ścianie. W przypadku montażu na statywie należy kierować się wskazówką, zgodnie z którą głośnik wysokotonowy powinien się znajdować na wysokości uszu siedzącego słuchacza. W przypadku montażu na ścianie głośniki powinny być zamontowane nieco wyżej i nachylone w dół. Głośniki montowane na statywie należy traktować jak głośniki podłogowe, jednak takie głośniki można ustawić nieco bliżej tylnej ściany. Możliwy jest również montaż na półce. U sprzedawców dostępny jest opcjonalny wspornik, służący do montażu głośników Q Acoustics 3010, 3020 i 3090C na ścianie. Dostępne są również statywy podłogowe do głośników 3010 i 3020. W celu ustalenia najlepszego ustawienia, odpowiadającego własnym upodobaniom i konkretnej przestrzeni, należy wykonać próby. Głośniki do efektów 3090C Głośnik 3090C został zaprojektowany z myślą o pracy w pobliżu telewizora i centralnie w stosunku do niego. Powinien się on znajdować bezpośrednio nad albo pod ekranem. W przypadku posiadania telewizora plazmowego lub LCD należy zamontować głośnik 3090C do ściany albo innej odpowiedniej powierzchni bezpośrednio nad albo pod ekranem za pomocą wspornika ściennego Q-Acoustics. W innym przypadku można umieścić telewizor na szafce z głośnikiem 3090C, ustawionej na stabilnej półce bezpośrednio pod telewizorem. Głośniki do dźwięku przestrzennego Firma Dolby stworzyła zalecenia odnośnie do ustawienia głośników do efektów 5.1. Głośniki do dźwięku przestrzennego powinny być zamontowane z obu stron słuchacza, nieco z tyłu. Głośniki powinny być zwrócone do wewnątrz i zamontowane albo na ścianach bocznych pomieszczenia, albo – jeśli pomieszczenie jest duże – na wysokich statywach, tak aby ich środkowe części znajdowały się powyżej uszu siedzącego słuchacza.

Ustawianie gło´sników pasywnych Dolby oraz symbol podwójnego D to znaki towarowe rmy Dolby Laboratories. 2m - 4m

- 4m >500 mm >200 mm 0-30° 400 mm6 Podłaczanie gło´sników pasywnych Styki i złącza Głośnik 3050 jest podłączany za pomocą podwójnych kabli. Zwrotnica dwukablowa posiada cztery styki. Górna para styków jest przeznaczona dla głośnika wysokotonowego (HF), a dolna para – dla głośnika niskotonowego (głośników niskotonowych; LF). W momencie dostawy zwrotnice są wyposażone w zdejmowane zworki służące do łączenia par styków. Umożliwiają one typowe podłączenie głośnika za pomocą jednej pary kabli albo w sposób dwukablowy, za pomocą dwóch par. Głośniki 3010, 3020 i 3090C są wyposażone w standardowe dwustykowe zwrotnice. Kable głośnikowe Specjalne kable głośnikowe zapewnią wyższą jakość reprodukcji dźwięku niż typowe kable ogólnego przeznaczenia. Do kanałów przednich i środkowego należy używać kabli zawierających duże ilości miedzi. Cienkie kable ograniczają poziom basów i zakres dynamiczny. Kanały do dźwięku przestrzennego (tylne) mają mniej krytyczne znaczenie. Kabel głośnikowy posiada prążki lub znacznik na jednej z żył. Zgodnie z konwencją tę żyłę podłącza się do styków dodatnich. Kable łączące wzmacniacz z głośnikami przednimi powinny być tej samej długości. Nigdy nie łącz kabli – używaj jednolitych odcinków. Przygotowanie kabli Rozdziel żyły kabla na długości około 40 mm. Odsłoń żyły na długości około 10 mm i skręć końcówki w celu zebrania wszelkich odstających drucików. Przytnij kabel, pozostawiając 7 mm odsłoniętych żył. Podłączanie do styku Odkręć styk w kierunku przeciwnym do ruchu wskazówek zegara w celu odsłonięcia otworu montażowego w podstawie kolumny styku. Wsuń odsłonięty koniec żyły do otworu. Mocno dokręć styk ręcznie. Upewnij się, że nie występują odstające druciki, które mogłyby dotykać sąsiednich styków. Na terenie Unii Europejskiej używanie wtyczek głośnikowych 4 mm jest niezgodne z przepisami bezpieczeństwa. 30mm 7mm

Podłączenie standardowe Podłączenie standardowe Podłączenie za pomocą podwójnych kabli 3010, 3020 i 3090C Dokręcanie Luzowanie7 Podłaczanieów pasywnych Podłączenia stereo Podłączenia standardowe Podłącz CZERWONY (+) styk PRAWEGO głośnika do CZERWONEGO, dodatniego (+) styku PRAWEGO kanału wzmacniacza. Podłącz CZARNY (–) styk głośnika do odpowiadającego mu CZARNEGO, ujemnego (–) styku wzmacniacza. Powtórz opisaną procedurę dla LEWEGO kanału. W przypadku modelu 3050 można użyć dowolnego styku dodatniego (+) lub ujemnego (–). Patrz rysunek poniżej. Podłączenie za pomocą podwójnych kabli Bezpośrednie podłączenie kabli głośników wysoko- i niskotonowych do wzmacniacza poprawia zarówno jakość dźwięków niskotonowych, jak i zakres dynamiczny. W celu wykonania podłączenia za pomocą podwójnych kabli: Przygotuj dwa podwójne kable dla każdego głośnika. Wykręć wszystkie styki głośnika i usuń zworki. Następnie podłącz styki głośników wysoko- i niskotonowych do wzmacniacza zgodnie z procedurą przedstawioną dla podłączenia standardowego. Patrz rysunek poniżej. Po podłączeniu głośników: Włącz system i odtwórz muzykę przy średnim ustawieniu głośności. Dostosuj ustawienie głośników.

Podłączenie standardowe: 3050

Podłączenie za pomocą podwójnych kabli: 3050

Podłączenie standardowe: 3010, 3020 i 3090C

Konserwacja i czyszczenie Konserwacja obudów Czyść obudowy suchą szmatką. Nie używaj środków czyszczących zawierających rozpuszczalniki. W przypadku poplamienia obudów usuń plamy za pomocą szmatki lekko zwilżonej wodą, benzyną lakową albo alkoholem izopropylowym, w zależności od rodzaju plam. Następnie delikatnie wypoleruj szmatką w celu usunięcia pozostałości środka czyszczącego. Nigdy nie używaj środków ściernych. Osłony Delikatnie czyść osłony miękką szczotką. Drivery Driverów najlepiej jest nie dotykać, ponieważ łatwo je uszkodzić.9 Gwarancja Głośniki Q Acoustics są objęte gwarancją braku wad materiałowych i wykonawczych w następującym zakresie: Głośniki pasywne: 5 lat od daty zakupu Głośniki aktywne i niskotonowe: 2 lata od daty zakupu W okresie gwarancji rma Q Acoustics naprawi lub wymieni, zgodnie z własnym uznaniem, wszelkie produkty uznane za wadliwe po sprawdzeniu przez rmę albo wyznaczonego przez nią dystrybutora lub agenta. Nieprawidłowe użytkowanie oraz normalne zużycie eksploatacyjne nie są objęte gwarancją. W okresie gwarancji wadliwe produkty należy zwracać do sprzedawcy. Firma Q Acoustics nie zapewnia międzynarodowej gwarancji i jeśli nie ma możliwości zwrotu do sprzedawcy, należy się zwrócić o poradę do rmy Q Acoustics. Produkty, których klient nie może dostarczyć samodzielnie do naprawy, muszą zostać wysłane opłaconą przesyłką, najlepiej w oryginalnym opakowaniu, wraz z dowodem zakupu. Uszkodzenia powstałe w trakcie transportu produktów do punktu serwisowego nie są objęte gwarancją. Przesyłka powrotna produktów objętych gwarancją zostanie opłacona przez rmę Q Acoustics albo jej dystrybutora lub agenta. Niniejsza gwarancja w żaden sposób nie ogranicza praw użytkownika.

W celu uzyskania informacji na temat serwisu w innych krajach prosimy o kontakt pod adresem info@ qacoustics.co.uk Q ACOUSTICS Armour Home Electronics Ltd. Stortford Hall Industrial Park Bishops Stortford, Herts, Wielka Brytania CM23 5GZ10 Wspornik ścienny 3010 / 3020 / 3090C (pojedynczy) Czarny i biały Statyw do głośników 3010 / 3020 (para) Czarny lub biały 650 mm 300 mm 260 mm Akcesoria Q Acoustics serii 3000 35° 35°5 - 45mm40° 40°5 - 45mm 45°

Specyfikacja Q Acoustics serii 3000 Głośniki pasywne Typ obudowy: Głośnik niskotonowy (mm): Głośnik wysokotonowy (mm): Charakterystyka częstotliwościowa (+/– 3 dB): Impedancja znamionowa: Czułość (2,83 V przy 1 m): Zalecana moc wzmacniacza: Częstotliwość zwrotnicy: Pojemność skuteczna: Wymiary obudowy (szer. x wys. x głęb. mm): Waga (jedna obudowa): Aktywny głośnik niskotonowy Typ obudowy: Głośnik niskotonowy (mm): Moc wzmacniacza: Częstotliwość zwrotnicy: Wymiary obudowy (szer. x wys. x głęb. mm): Waga:

2-drożna typu odbijającego 100 mm 25 mm

2-drożna typu odbijającego 125 mm 25 mm

2-drożna typu odbijającego 2 x 165 mm 25 mm

200 x 1000 x 298 17,8 kg 3090C 2-drożna typu odbijającego 2 x 100 mm 25 mm
