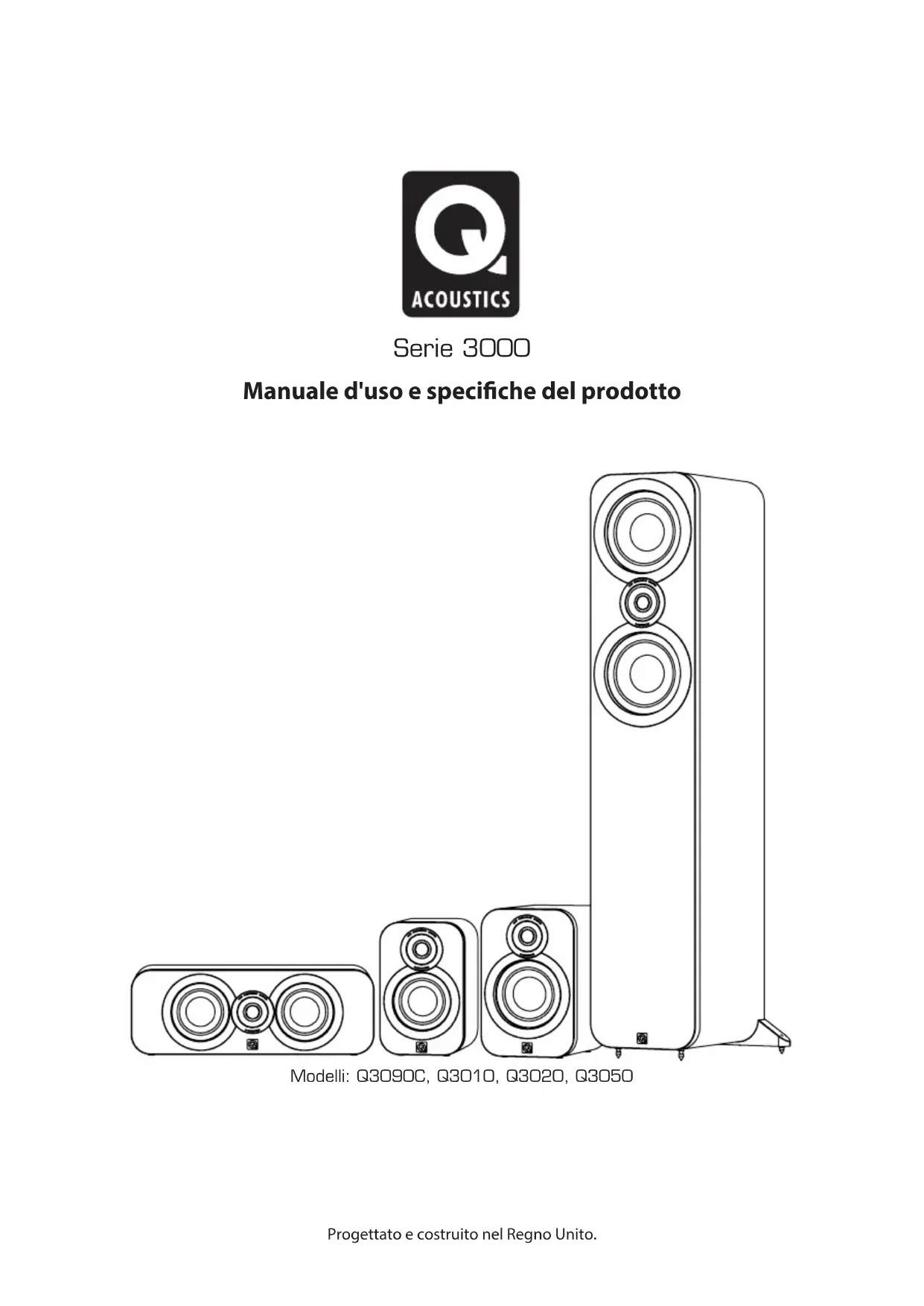

MANUALE UTENTE 3070S Q ACOUSTICS

www.Qacoustics.co.uk Q15405-IS_r2Progettato e costruito nel Regno Unito. Serie 3000 Manuale d'uso e speciche del prodotto Modelli: Q3090C, Q3010, Q3020, Q30503 INFORMAZIONE IMPORTANTE: SI PREGA DI LEGGERE CON ATTENZIONE Leggere le istruzioni. Conservare le istruzioni. Prestare attenzione a tutte le avvertenze. Seguire tutte le istruzioni. Non utilizzare questo dispositivo vicino all’acqua. Pulire solo con panno asciutto. Non ostruire nessuna delle aperture per la ventilazione. Installare seguendo le istruzioni del produttore. Utilizzare solo attacchi / accessori indicati dal produttore. Usare solo con carrello, supporto, treppiede, staa o tavola specicati dal produttore, o venduti con il dispositivo. Quando si utilizza un carrello, prestare cautela nello spostare il carrello / il dispositivo per evitare lesioni da ribaltamento. Attenzione: Cambiamenti o modiche non espressamente approvate da produttore possono invalidare la facoltà dell’utilizzatore di azionare questo dispositivo. Manutenzione: L’equipaggiamento per la manutenzione deve essere restituito al fornitore, o al rappresentante di zona. Gli indirizzi dei principali rappresentanti di zona per il Regno Unito sono elencati nel presente manuale. Informazioni per la sicurezza Questo simbolo indica che vi sono importanti istruzioni per il funzionamento e la manutenzione nel manuale che accompagna il presente prodotto. 2Introduzione Grazie per aver acquistato un prodotto Q Acoustics. Il presente manuale ha lo scopo di guidare l’utilizzatore nell’installazione e congurazione dell’unità e di aiutarlo ad ottenere dal prodotto le prestazioni ottimali. Si prega di leggere le istruzioni, le informazioni importanti per la sicurezza e le avvertenze con attenzione prima di installare e utilizzare il prodotto, in modo da garantirne il funzionamento soddisfacente e in sicurezza. Ci auguriamo che l’utilizzatore tragga il massimo godimento dall’esperienza con questo prodotto Q Acoustics. La serie Q Acoustics 3000 è una gamma di altoparlanti progettati per soddisfare le più elevate aspettative degli amanti degli altoparlanti a due canali e degli appassionati di cinema. La gamma comprende: 3010: Altoparlante da scaale compatto con un bass driver da 100 mm. 3020: Altoparlante da scaale con un bass driver da 125 mm. 3050: Altoparlante da pavimento con due bass driver da 165 mm. 3070S: Subwoofer attivo da 140 Watt con driver da 2 x 165 mm. 3090C: Canale centrale con bass driver da 2 x 100 mm. Gli altoparlanti 3050 possono essere collegati con cavi bipolari. Tutti gli altoparlanti possono funzionare vicino a schermi TV senza eetti negativi, ad eccezione del 3070S, che non dovrebbe essere azionato a una distanza inferiore ai 500 mm da schermi TV o da altre apparecchiature sensibili ai campi magnetici. Schermi al plasma e LCD non subiscono interferenze. Prima di eettuare qualsiasi collegamento agli altoparlanti, assicurarsi che tutte le parti attive dell’impianto siano scollegate dalla rete elettrica. Quando si accende l’impianto audio o si cambia sorgente di riproduzione del suono, impostare il controllo principale del volume a un livello basso. Alzare il volume gradualmente. Mai azionare l’impianto audio a tutto volume. La posizione del controllo del volume è ingannevole e non indica l’eettivo livello di potenza dell’impianto. Utilizzare il volume ad un livello molto elevato può danneggiare l'udito. Non collegare i morsetti dell'altoparlante all'alimentazione. Non esporre gli altoparlanti ad eccessivo freddo, calore, umidità o luce del sole. Se si mettono in funzione gli altoparlanti senza le schermature, fare attenzione a proteggere i driver da eventuali danni. Non utilizzare supporti improvvisati. Montare il supporto Q Acoustics dedicato seguendo le istruzioni ed utilizzare tutti gli elementi di ssaggio forniti. Il vostro rivenditore saprà consigliarvi. Non smontare l'altoparlante. Diversamente, la garanzia verrà invalidata. Disimballaggio degli altoparlanti Disimballare completamente gli altoparlanti. Sollevare gli altoparlanti dai cartoni tenendoli per gli armadietti. Non toccare i driver né usare le buste protettive per slarli. Gli altoparlanti 3050 e 3070S sono pesanti: chiedere assistenza per sollevarli se necessario. Nel maneggiare gli altoparlanti, non trascinarli sul pavimento poiché questo potrebbe causare danni: sollevarli prima di spostarli. Nella scatola troverete: Uno o più altoparlanti il e manuale del presente prodotto. Inoltre l'imballo dei seguenti modelli contiene: 3050: Stabilizzatori posteriori e coperture per punte coniche per ciascun altoparlante. Una chiave a brugola per regolare le punte coniche una volta montate. 3070S: Uno o più cavi di alimentazione, punte coniche con relative coperture. Controllare il prodotto attentamente. Se un articolo qualsiasi risulta danneggiato o mancante, riferirlo al proprio rivenditore il prima possibile. Conservare l’imballaggio per il trasporto futuro. Qualora si elimini l’imballaggio, si prega di farlo nel rispetto delle norme per il riciclo dei materiali vigenti nel proprio paese.

Preparazione Collegare lo stabilizzatore posteriore - 3050 Inlare le punte coniche, dotate di dadi di bloccaggio, a metà nella base e rimettere l'altoparlante in posizione verticale. (Se avete un pavimento in legno o in pietra mettete un disco di protezione sopra ciascuna punta conica prima di rimettere l'altoparlante in posizione verticale). Quando l’altoparlante è posizionato correttamente, inserire la chiave a brugola in ogni punta posteriore dall’alto e regolare tutte le punte coniche dentro e fuori no a che l’altoparlante non sia a livello e stabile. Inserti di schiuma Gli altoparlanti della serie 3000 sono dotati di attacchi posteriori e progettati per funzionare al meglio se gli si lascia dello spazio posteriormente, ossia circa 200 mm di distanza dalla parete. Se si posizionano gli altoparlanti vicino a una parete / angolo si dovrebbero apporre gli inserti di schiuma nelle porte posteriori o i toni bassi potrebbero risultare eccessivi. Assicurarsi che gli inserti siano montati saldamente nella porta senza inserirli troppo in profondità. Si noterà che il livello dei bassi è ridotto ma la loro denizione ed estensione è aumentata. Occorre sperimentare in base alle proprie preferenze e provare a fare piccoli cambiamenti nella posizione dell’altoparlante per ottimizzare il risultato nale. Le punte coniche sono alate. Prestate attenzione! Mai mettere un altoparlante dotato di punte coniche dove può causare danni! Sempre spostare gli altoparlanti sollevandoli - mai trascinarli! Utilizzare le viti fornite per ssare i piedini come mostrato. 4Posizionamento degli altoparlanti passivi

Gli altoparlanti 3050 devono essere posizionati ad almeno 200 mm da una parete posteriore e a 500 mm da una parete laterale. Posizionare gli altoparlanti più vicino al muro aumenterà i bassi ma potrebbe far sì che il suono rimbombi e causare mancanza di precisione e di dettagli. Gli altoparlanti dovrebbero essere distanti da 2 a 4 m fra loro e centrali rispetto all'ascoltatore seduto. Girare gli altoparlanti leggermente in avanti anerà l’immagine stereo ma può limitare la sorgente acustica. 3010 e 3020 Gli altoparlanti 3010 e 3020 andrebbero idealmente montati su stativo da pavimento Q Acoustics o a parete. Se si monta a parete, l’unità treble dovrebbe essere all’altezza dell’orecchio dell’ascoltatore seduto. Gli altoparlanti a parete possono essere montati leggermente più in alto, con l’altoparlante angolato verso il basso. Gli altoparlanti montati su stativo dovrebbero essere trattati come altoparlanti da pavimento, salvo che l'altoparlante può essere posizionato un po' più vicino alla parete posteriore. È inoltre possibile il montaggio su mensola. Presso i rivenditori è disponibile una staa opzionale progettata specicamente per il montaggio a parete degli altoparlanti Q Acoustics 3010, 3020 e 3090C. Inoltre, sono disponibili stativi da pavimento per i modelli 3010 e 3020. Preparatevi a sperimentare per trovare le impostazioni che più incontrano i vostri gusti nella vostra sala ascolto personale. Altoparlanti ad eetto 3090C Il modello 3090C è stato progettato per funzionare vicino ad uno schermo TV e centrale rispetto ad esso. Deve essere posizionato immediatamente sopra o sotto lo schermo. Se si è in possesso di uno schermo al plasma o LCD, montare il 3090C a parete o su un'altra supercie adatta immediatamente sopra o sotto lo schermo utilizzando la staa a parete Q-Acoustics. Se così non fosse, è opportuno considerare di porre il TV su un armadietto con il 3090C su di uno scaale sicuro immediatamente sotto il TV. Altoparlanti surround Queste sono le raccomandazioni provenienti dai laboratori Dolby per gli altoparlanti ad eetto 5.1. Gli altoparlanti surround devono essere montati ad entrambi i lati dell'ascoltatore, leggermente dietro la posizione d'ascolto. Gli altoparlanti dovrebbero essere collocati rivolti verso l'interno, ciascuno montato sulle pareti laterali della stanza o, se la stanza è grande, su un supporto alto e con il loro centro sopra l’altezza dell'orecchio di un ascoltatore seduto. I simboli Dolby e doppia D sono marchi di fabbrica dei laboratori Dolby. 2m - 4m

- 4m >500 mm >200 mm 0-30° 400 mm 5Posizionare gli altoparlanti passivi Morsetti e serrali Il 3050 è dotato di attacchi per cavi bipolari. Un crossover con cavi bipolare ha quattro terminali. La coppia di morsetti superiore si connette al all’altoparlante per gli acuti (HF) e la coppia inferiore all’altoparlante dei bassi (LF). I crossover forniti sono dotati di barre rimovibili per collegare le coppie di morsetti. Ciò consente di collegare l’altoparlante in modo convenzionale, usando un paio di cavi, oppure utilizzando cavi bipolari. I modelli 3010, 3020 e 3090C hanno in dotazione due crossover a morsetti. Cavi per altoparlanti I cavi specici per altoparlanti orono una qualità di riproduzione più elevata rispetto ai cavi per usi generali, dal lo del campanello alle teleferiche. Impiegare cavi ad elevato contenuto di rame per i canali anteriore e centrale. Cavi sottili riducono i toni bassi e limitano la gamma dinamica. I canali surround (posteriori) sono meno critici. Il cavo per altoparlanti ha una striscia o indicatore lungo il nucleo. Convenzionalmente, questo è collegato ai morsetti positivi. I cavi per collegare l'amplicatore agli altoparlanti anteriori idealmente dovrebbero essere della stessa lunghezza. Mai unire i cavi: utilizzare lunghezze complete. Predisporre i cavi Dividere il cavo per una lunghezza di circa 40 mm. Scoprire il cavo per una lunghezza di 10 mm e attorcigliare le estremità per raccogliere eventuali li vaganti. Ritagliare il cavo lasciando 7mm di lo scoperto. Collegare un morsetto Svitare il morsetto in senso antiorario per esporre il foro di montaggio posto sulla base della colonna del morsetto. Inserire l'estremità scoperta del cavo nel foro. Serrare di nuovo completamente il morsetto a mano. Assicurarsi che non ci siano li vaganti che possano toccare i morsetti adiacenti. Nell'UE utilizzare spine per altoparlante da 4 mm è contrario alle norme di sicurezza. 30mm 7mm

Collegamento normale Collegamento normaleCollegamento bipolare 3010, 3020 e 3090C

Serrato AllentatoPosizionare gli altoparlanti passivi Collegamenti stereo Collegamenti standard Collegare il morsetto ROSSO (+) dell’altoparlante DESTRO al morsetto positivo (+) ROSSO sul canale DESTRO dell'amplicatore. Collegare il morsetto NERO (-) dell’altoparlante al corrispondente morsetto negativo (-) NERO dell'amplicatore. Ripetere questa procedura per il canale SINISTRO. Per il modello 3050 si può utilizzare qualsiasi morsetto positivo(+) o negativo (-) idoneo. Fare riferimento all'illustrazione sottostante. Cavo bipolare Collegare direttamente le reti di acuti e bassi di un altoparlante ad un amplicatore migliora sia le prestazioni dei bassi che la gamma dinamica. Per collegare il cavo bipolare: preparare due cavi gemelli per ciascun altoparlante. Svitare tutti i morsetti dell'altoparlante e rimuovere entrambe le barre. Ora collegare i morsetti degli acuti e quelli dei bassi all'amplicatore seguendo la procedura descritta nel cablaggio normale. Fare riferimento all'illustrazione sottostante. Quando gli altoparlanti sono collegati: accendere l’impianto e riprodurre qualche brano musicale a volume moderato. Ottimizzare il posizionamento dell'altoparlante per trovare la soluzione più soddisfacente. ALTOPARLANTE DESTRO Cablaggio normale: 3050 ALTOPARLANTE SINISTRO AMPLIFIER

7Manutenzione e pulizia Cura delle casse Pulire le casse con un panno asciutto. Non usare detergenti a base di solventi. Se le casse si macchiano, rimuovere la macchia con un panno leggermente umidicato con acqua, acquaragia minerale o alcol isopropilico a seconda della macchia. Poi lucidare leggermente con un panno per rimuovere eventuali residui del detergente. Non usare abrasivi di qualsiasi genere. Schermature Spazzolare leggermente la schermatura con una spazzola morbida. Driver. È preferibile non toccare i driver dato che si danneggiano facilmente se esposti.

Garanzia Gli altoparlanti Q Acoustics sono coperti da garanzia sia per materiali che per manifattura privi di difetti, nei i seguenti termini: Altoparlanti passivi: 5 anni dalla data di acquisto Altoparlanti attivi e subwoofer: 2 anni dalla data di acquisto Durante il periodo di garanzia, Q Acoustics potrà, a propria discrezione, riparare o sostituire qualsiasi prodotto dichiarato difettoso in seguito a ispezione da parte della società o del proprio distributore o agente incaricato. L’uso improprio, il normale deterioramento e l’usura non sono coperti da tale garanzia. Le unità difettose devono essere restituite al rivenditore entro il termine di validità della garanzia. Q Acoustics non supporta una garanzia internazionale , se non è possibile restituire il prodotto al rivenditore, si prega di contattate Q Acoustics per consigli. Gli articoli che non possono essere presi in riparazione devono essere inviati in porto franco, preferibilmente nell'imballaggio originale e con la prova di acquisto. Eventuali danni riportati dal prodotto durante il viaggio verso il centro di riparazione non sono coperti da garanzia. Il trasporto di ritorno per gli articoli coperti dalla garanzia sarà pagato da Q Acoustics o dal loro distributore o agente come appropriato. La presente garanzia non inuenza in alcun modo i diritti legali dell’utilizzatore.

Per informazioni sul servizio in altri paesi contattare: info@qacoustics.co.uk Q ACOUSTICS Armour Home Electronics Ltd. Stortford Hall Industrial Park Bishops Stortford, Herts, UK CM23 5GZ10 3010 / 3020 / 3090C staa per montaggio a parete (singola) Bianco e nero 3010 / 3020 stativi per altoparlanti (coppia) Bianco o nero 650 mm 300 mm 260 mm Accessori di serie Q Acoustics 3000 35° 35°5 - 45mm40° 40°5 - 45mm 45° 3010 3020Specifiche tecniche della serie Q Acoustics 3000 Altoparlanti passivi Tipologia di cassa: Unità bassi (mm): Unità acuti (mm): Risposta in frequenza (+/-3dB): Impedenza nominale: Sensibilità (2,83v@1m): Potenza dell'amplicatore consigliata: Frequenza di crossover: Volume utile: Dimensioni mobile (LxAxP mm): Peso (per mobile): Subwoofer attivo Tipologia di cassa: Unità bassi (mm): Potenza amplicatore: Frequenza di crossover: Dimensioni mobile (LxAxP mm): Peso:
