GEBRUIKSAANWIJZING 3070S Q ACOUSTICS

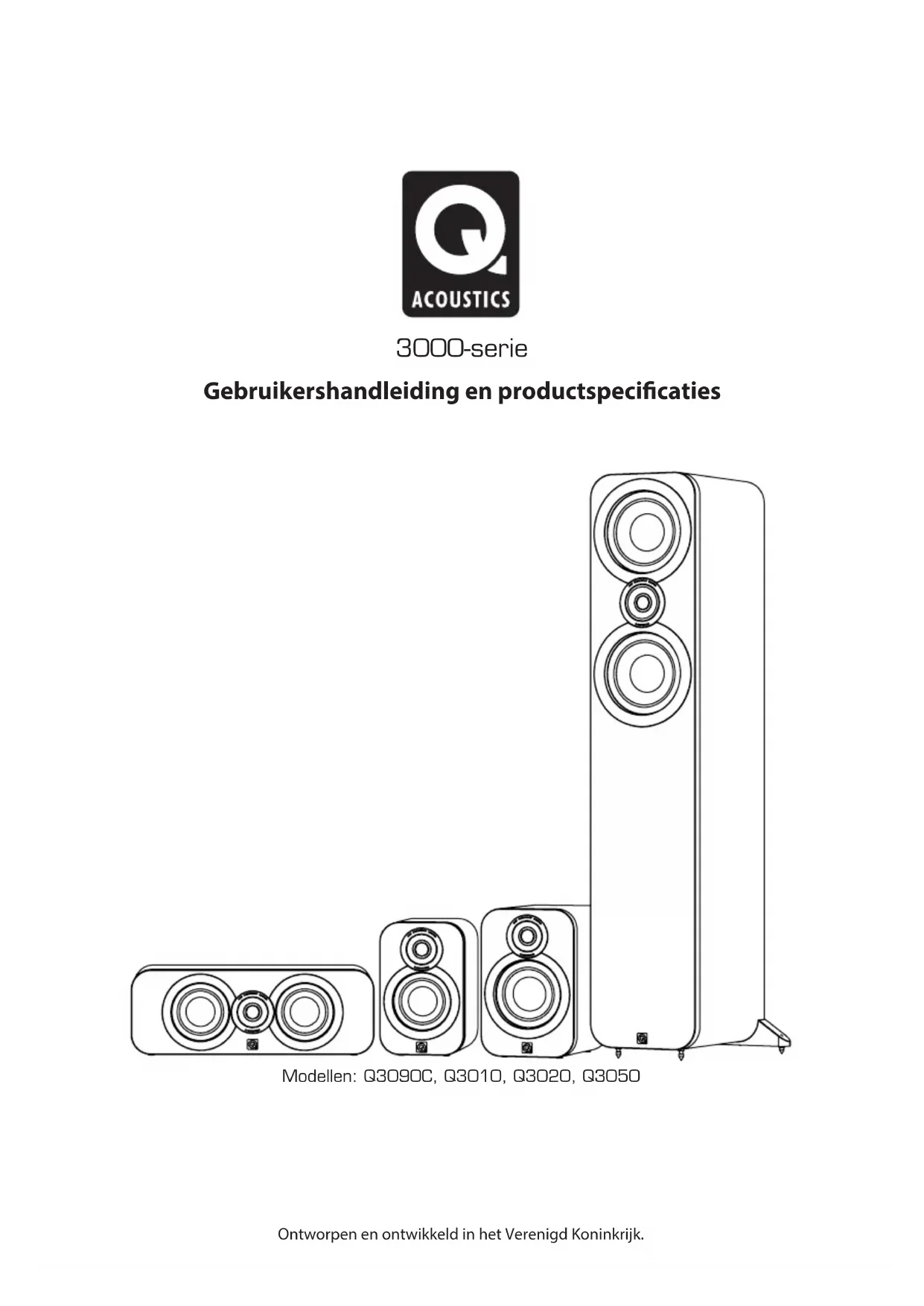

430 x 150 x 200 6.0Kg 11ZH www.Qacoustics.co.uk Q15407-IS_r2Ontworpen en ontwikkeld in het Verenigd Koninkrijk. 3000-serie Gebruikershandleiding en productspecicaties Modellen: Q3090C, Q3010, Q3020, Q3050BELANGRIJKE INFORMATIE – LEES ZORGVULDIG DOOR Lees deze instructies. Bewaar deze instructies. Let op alle waarschuwingen. Volg alle instructies op. Gebruik dit apparaat niet in de buurt van water. Reinig het apparaat alleen met een droge doek. Blokkeer geen ventilatie-openingen. Installeer volgens de instructies van de fabrikant. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn opgegeven. Gebruik de luidspreker alleen met een roltafel, standaard, beugel of tafel die wordt aangegeven door de fabrikant of bij het apparaat wordt verkocht. Wees bij het gebruik van een roltafel voorzichtig bij het verplaatsen van de combinatie van roltafel plus apparaat om letsel door vallen te voorkomen. Pas op: Door veranderingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de fabrikant kan de bevoegdheid van de gebruiker om dit apparaat te bedienen vervallen. Onderhoud: Apparatuur moet voor onderhoud worden geretourneerd aan de leverancier die het heeft verstrekt of aan de onderhoudsvertegenwoordiger voor uw omgeving. De adressen van de belangrijkste onderhoudsmonteurs voor het Verenigd Koninkrijk zijn opgenomen in deze handleiding. Veiligheidsinformatie

Dit symbool geeft aan dat de documentatie die bij dit apparaat wordt geleverd belangrijke bedienings- en onderhoudsinstructies bevat.3 Inleiding Hartelijk dank voor uw aanschaf van een product van Q Acoustics. Deze handleiding is bedoeld om u te helpen bij de conguratie en installatie en helpt u bij het creëren van een optimale werking van het product. Lees de instructies, de belangrijke veiligheidsinformatie en de waarschuwingen zorgvuldig door vóór de installatie en het gebruik om te zorgen voor een veilige en optimale werking van het product. We hopen dat u zult genieten van uw ervaring met Q Acoustics. De Q Acoustics 3000-serie is een reeks luidsprekers die is ontworpen om te voldoen aan de hoogste verwachtingen van toegewijde 2-kanaalsluidsprekeraudioelen en kritische lmliefhebbers. De reeks bestaat uit: 3010: Compacte boekenplankluidspreker met een 100 mm woofer. 3020: Boekenplankluidspreker met een 125 mm woofer. 3050: Vloerluidspreker met twee 165 mm woofers 3070S: 140 watt actieve subwoofer met 2 x 165 mm drivers. 3090C: Middenkanaal met 2 x 100 mm woofers. 3050-luidsprekers kunnen dubbel bedraad worden. Alle luidsprekers kunnen dicht bij televisieschermen worden gebruikt zonder nadelige gevolgen, met uitzondering van de 3070S, die niet mag worden gebruikt binnen 500 mm van televisiebeeldschermen of andere magnetisch gevoelige apparatuur. Plasma- en lcd-schermen worden niet beïnvloed. Voordat u uw luidsprekers aansluit dient u ervoor te zorgen dat alle actieve eenheden van uw installatie zijn losgekoppeld van de netspanning. Als u uw geluidssysteem inschakelt of ingangsbronnen wijzigt, moet u de hoofdvolumeregelaar op een laag niveau instellen. Zet het niveau geleidelijk aan hoger. Speel uw geluidsinstallatie nooit af op vol volume. De stand van de volumeregelaar is misleidend en geeft niet de kracht van de installatie aan. Een zeer hoge volume-instelling kan uw gehoor beschadigen. Sluit uw luidsprekeraansluitingspunten niet aan op de netspanning. Stel uw luidsprekers niet bloot aan extreme kou, hitte, vocht of zonlicht. Als u uw luidsprekers afspeelt zonder de roosters erop, wees dan voorzichtig en bescherm de drivereenheden tegen schade. Maak geen zelfgemaakte standaarden. Plaats de speciale standaard van Q Acoustics volgens de instructies en met behulp van eventuele meegeleverde bevestigingen. Uw leverancier zal u adviseren. Demonteer de luidspreker niet. De garantie zal dan vervallen. Het uitpakken van uw luidsprekers Pak de luidsprekers volledig uit. Til de luidsprekers op uit de dozen door de kasten vast te houden. Raak de drivereenheden niet aan of gebruik de beschermende zakken om ze op te tillen. De 3050 en 3070S zijn zwaar – vraag om hulp bij het tillen indien nodig. Sleep de luidsprekers bij het verplaatsen niet over de vloer, dit kan schade veroorzaken. Til ze op voordat u ze verplaatst. In de doos vindt u: De luidspreker(s) en deze gebruikershandleiding. Daarnaast bevat de verpakking voor de volgende modellen: 3050: Stabilisatiepoot voor de achterkant en kegelbeschermers voor elke luidspreker. Een inbussleutel om de kegels te verstellen zodra ze zijn gemonteerd. 3070S: Een netsnoer of -snoeren, kegels en kegelbeschermers. Controleer het product zorgvuldig. Als er onderdelen beschadigd zijn of ontbreken, meld dit dan zo snel mogelijk aan uw leverancier. Bewaar de verpakking voor toekomstig vervoer. Als u de verpakking weggooit, volg dan alle voorschriften voor recycling in uw omgeving.4 Voorbereiding De stabilisatiepoot voor de achterkant bevestigen – 3050 Schroef de kegels, voorzien van borgmoeren, halverwege in de onderkant en zet de luidspreker weer rechtop. (Als u een houten of stenen vloer hebt, schuif dan een kegelbeschermer over elke kegel voordat u de luidspreker weer rechtop zet). Als de luidspreker weer goed rechtop staat, steekt u de inbussleutel in alle achterste kegels vanuit de bovenkant en verstelt u alle kegels totdat de luidspreker waterpas en stabiel staat. Schuimrubberen dop De luidsprekers uit de 3000-serie hebben een poort aan de achterkant en werken het beste met wat ruimte erachter – ongeveer 200 mm afstand van een wand. Als u uw luidsprekers dicht bij een wand/hoek plaatst, moeten de schuimrubberen doppen in de poorten aan de achterkant worden gestopt zodat er niet teveel bastonen klinken. Zorg ervoor dat de doppen strak in de poort passen, zonder ze te ver te duwen. U zult horen dat het basniveau afneemt maar de denitie en basweergave worden verhoogd. Experimenteer om te horen waar u de voorkeur aan geeft en probeer kleine veranderingen uit in de positie van de luidspreker om het eindresultaat te optimaliseren. Kegels zijn scherp. Wees voorzichtig! Plaats nooit een luidspreker met kegels op een plek waar deze schade kan veroorzaken! Verplaats uw luidsprekers altijd door ze op te tillen – versleep ze nooit! Gebruik de meegeleverde schroeven om de voetjes vast te maken, zoals afgebeeld.5 Passieve luidsprekers plaatsen

De 3050-luidsprekers moeten op ten minste 200 mm afstand van een achterwand worden geplaatst en op 500 mm afstand van de zijwanden. Als u de luidsprekers dichter bij de wanden plaatst zullen de bastonen versterkt worden maar kan het geluid gaan dreunen en er een gebrek aan precisie en detail ontstaan. De luidsprekers moeten ten minste op 2-4 meter afstand van elkaar staan en centraal staan ten opzichte van de zittende luisteraar. Als u de luidsprekers iets naar binnen draait wordt het stereobeeld verscherpt, maar kan de geluidsbron worden versmald. 3010 en 3020 De 3010 en 3020 worden idealiter gemonteerd op de vloerstandaarden van Q Acoustics of aan de wand gemonteerd. Als u de luidspreker op een standaard wilt monteren is een simpele richtlijn dat de treble-eenheid zich op oorniveau van een zittende luisteraar moet bevinden. Aan de wand gemonteerde luidsprekers kunnen iets hoger worden gemonteerd, met de luidspreker schuin naar beneden gericht. Op een standaard gemonteerde luidsprekers moeten worden behandeld als vloerluidsprekers, buiten het feit om dat de luidspreker iets dichter bij de achterwand kan worden geplaatst. Montage op een plank is ook mogelijk. Een optionele beugel die speciaal is ontworpen om de Q Acoustics 3010, 3020 en 3090C aan de wand te monteren is verkrijgbaar bij uw leverancier. Vloerstandaarden voor de 3010 en 3020 zijn ook verkrijgbaar. Wees voorbereid om te experimenteren om de beste opstelling naar uw smaak te vinden in uw specieke luisterruimte.

Eectluidsprekers 3090C De 3090C is ontworpen om dicht bij een televisiescherm te worden gebruikt en centraal ten opzichte ervan. De 3090C moet direct boven of onder het scherm worden geplaatst. Als u een plasma- of lcd-beeldscherm hebt, monteer de 3090C dan aan de wand of op een andere geschikte ondergrond met de Q Acoustics-wandbeugel, direct boven of onder het scherm. Indien u dit niet hebt, overweeg dan om de tv op een kast te plaatsen waarbij u de 3090C op een stevige plank direct onder de tv plaatst. Surroundluidsprekers Dit zijn de aanbevelingen van Dolby Labs voor 5.1-eectluidsprekers. Surroundluidsprekers moeten aan beide kanten van de luisteraar worden gemonteerd, iets achter de luisterpositie. De luidsprekers moeten naar binnen gericht worden geplaatst, hetzij gemonteerd op de zijwanden van de kamer, hetzij, als de kamer groot is, op hoge standaarden en met het midden boven het oorniveau van een zittende luisteraar. Dolby en het dubbel-D-symbool zijn handelsmerken van Dolby Laboratories. 2m - 4m

- 4m >500 mm >200 mm 0-30° 400 mm6 Passieve luidsprekers aansluiten Aansluitingspunten en verbindingen De 3050 kan dubbel bedraad worden. Een crossover die dubbel bedraad kan worden heeft vier aansluitingspunten. Het bovenste paar aansluitingspunten sluit aan op de treble-luidspreker (HF) en het onderste paar op de basluidspreker(s) (LF). Bij levering zijn de crossovers voorzien van verwijderbare verbindingen om de aansluitingspuntparen te verbinden. Zo kunt u de luidspreker conventioneel verbinden met een paar kabels of in een dubbel bedrade modus met twee paar kabels. De 3010, 3020 en 3090C hebben standaard crossovers met twee aansluitingspunten. Luidsprekerkabels Speciale luidsprekerkabels bieden een hoger geluidsweergaveniveau dan standaard luidsprekerkabels. Gebruik kabels met royale hoeveelheden koper voor de voor- en middenkanalen. Dunne kabels verminderen de bastonen en beperken het dynamische bereik. Surroundkanalen (achter) zijn minder kritiek. Luidsprekerkabels hebben een streep of indicator langs een kern. Deze wordt verbonden met de positieve aansluitingspunten. De kabels die de versterker aansluiten op de voorluidsprekers hebben idealiter dezelfde lengte. Sluit nooit meerdere kabels op elkaar aan – gebruik volledige lengtes. Kabels voorbereiden Splits de kabel tot een diepte van ongeveer 40 mm. Strip de kabel tot een diepte van 10 mm en draai de uiteinden vast om verdwaalde draden te verzamelen. Snijd de kabel af zodat 7 mm kale draad wordt blootgelegd. Een aansluitingspunt verbinden Schroef het aansluitingspunt tegen de klok in los om het montagegat in de onderkant van de aansluitingspuntkolom te onthullen. Steek het kale uiteinde van de kabel in het gat. Draai het aansluitingspunt volledig met de hand weer vast. Zorg ervoor dat er geen losse draden zijn die aangrenzende aansluitingspunten zouden kunnen raken. In de EU is het tegen de veiligheidsvoorschriften om luidsprekerstekkers van 4 mm te gebruiken. 30mm 7mm

Standaardaansluiting StandaardaansluitingDubbel bedrade aansluiting 3010, 3020 & 3090C Slak Los7 Passieve luidsprekers aansluiten Stereoaansluitingen Stereoaansluitingen Sluit het RODE (+) aansluitingspunt van de RECHTERLUIDSPREKER aan op het RODE, positieve (+) aansluitingspunt op het RECHTERKANAAL van de versterker. Sluit het ZWARTE (–) aansluitingspunt van de luidspreker aan op het eveneens ZWARTE, negatieve (–) aansluitingspunt van de versterker. Herhaal deze procedure voor het LINKERKANAAL. Voor de 3050 kunt u elk gewenste positieve (+) of negatieve (–) aansluitingspunt gebruiken. Raadpleeg de onderstaande afbeelding. Dubbele bedrading Als u de treble- en basnetwerken van een luidspreker direct aansluit op een versterker, worden zowel de bastonen als het dynamische bereik verbeterd. Voor dubbele bedrading: Bereid twee tweelingkabels voor voor elke luidspreker. Schroef alle luidsprekeraansluitingspunten los en verwijder beide verbindingen. Sluit nu de treble- en de basaansluitingspunten aan op de versterker volgens de procedure die beschreven wordt in “standaardbedrading”. Raadpleeg de onderstaande afbeelding. Als uw luidsprekers aangesloten zijn: Zet de installatie aan en speel muziek af op een normaal niveau. Stem de plaatsing van de luidspreker af naar tevredenheid. RECHTERLUIDSPREKER Standaardbedrading: 3050 LINKERLUIDSPREKER AMPLIFIER

Onderhoud en reiniging Onderhoud van de kast Reinig de kasten met een droge doek. Gebruik geen reinigingsmiddelen op basis van oplosmiddelen. Als de behuizing gevlekt is, verwijder de vlek dan met een doek die licht bevochtigd is met water, terpentine of isopropylalcohol, afhankelijk van de vlek. Poets het oppervlak vervolgens lichtjes met een doek om eventuele resten van het reinigingsmiddel te verwijderen. Gebruik nooit enige vorm van schuurmiddelen. Roosters Borstel licht over de roosters met een zachte borstel. Drivereenheden. De drivereenheden kunnen het beste met rust gelaten worden, aangezien ze snel beschadigd kunnen worden wanneer ze niet zijn afgedekt.9 Garantie Luidsprekers van Q Acoustics zijn als volgt gegarandeerd vrij van materiaal- en fabricagefouten: Passieve luidsprekers: 5 jaar vanaf de aankoopdatum Actieve luidsprekers & subwoofers: 2 jaar vanaf de aankoopdatum Tijdens de garantieperiode zal Q Acoustics naar eigen keuze een product repareren of vervangen als het na inspectie door het bedrijf of zijn aangestelde distributeur of vertegenwoordiger defect is gebleken. Misbruik en normale slijtage vallen niet onder de garantie. Binnen de garantieperiode moeten defecte apparaten worden geretourneerd aan de leverancier. Q Acoustics ondersteunt geen internationale garantie en als het niet mogelijk is om het apparaat te retourneren aan de leverancier kunt u contact opnemen met Q Acoustics voor advies. Artikelen die niet voor reparatie kunnen worden ingeleverd moeten franco worden verzonden, bij voorkeur in de oorspronkelijke verpakking en met het aankoopbewijs. Opgelopen schade tijdens het vervoer van de goederen naar het reparatiecentrum wordt niet gedekt door de garantie. Het retourneren van artikelen die worden gedekt door de garantie wordt betaald door Q Acoustics of de distributeur of vertegenwoordiger van Q Acoustics, al naar gelang het geval. Deze garantie heeft geen enkele invloed op uw wettelijke rechten.

Neem voor onderhoudsinformatie in andere landen contact op met: info@qacoustics.co.uk Q ACOUSTICS Armour Home Electronics Ltd. Stortford Hall Industrial Park Bishops Stortford, Herts, Verenigd Koninkrijk CM23 5GZ10 Wandbeugel voor de 3010/3020/3090C (enkel) Zwart en wit Luidsprekerstandaard voor 3010/3020 (paar) Zwart of wit 650 mm 300 mm 260 mm Accessoires voor de Q Acoustics 3000-serie 35° 35°5 - 45mm40° 40°5 - 45mm 45°

Specificaties van de Q Acoustics 3000-serie Passieve luidsprekers Behuizingstype: Baseenheid (mm): Treble-eenheid (mm): Frequentierespons (+/-3dB): Nominale impedantie: Gevoeligheid (2,83v@1m): Aanbevolen versterkervermogen: Crossoverfrequentie: Eectief volume: Afmetingen van de kast (B x H x D mm): Gewicht (per kast): Actieve subwoofer Behuizingstype: Baseenheid (mm): Versterkervermogen: Crossoverfrequentie: Afmetingen van de kast (B x H x D mm): Gewicht:
