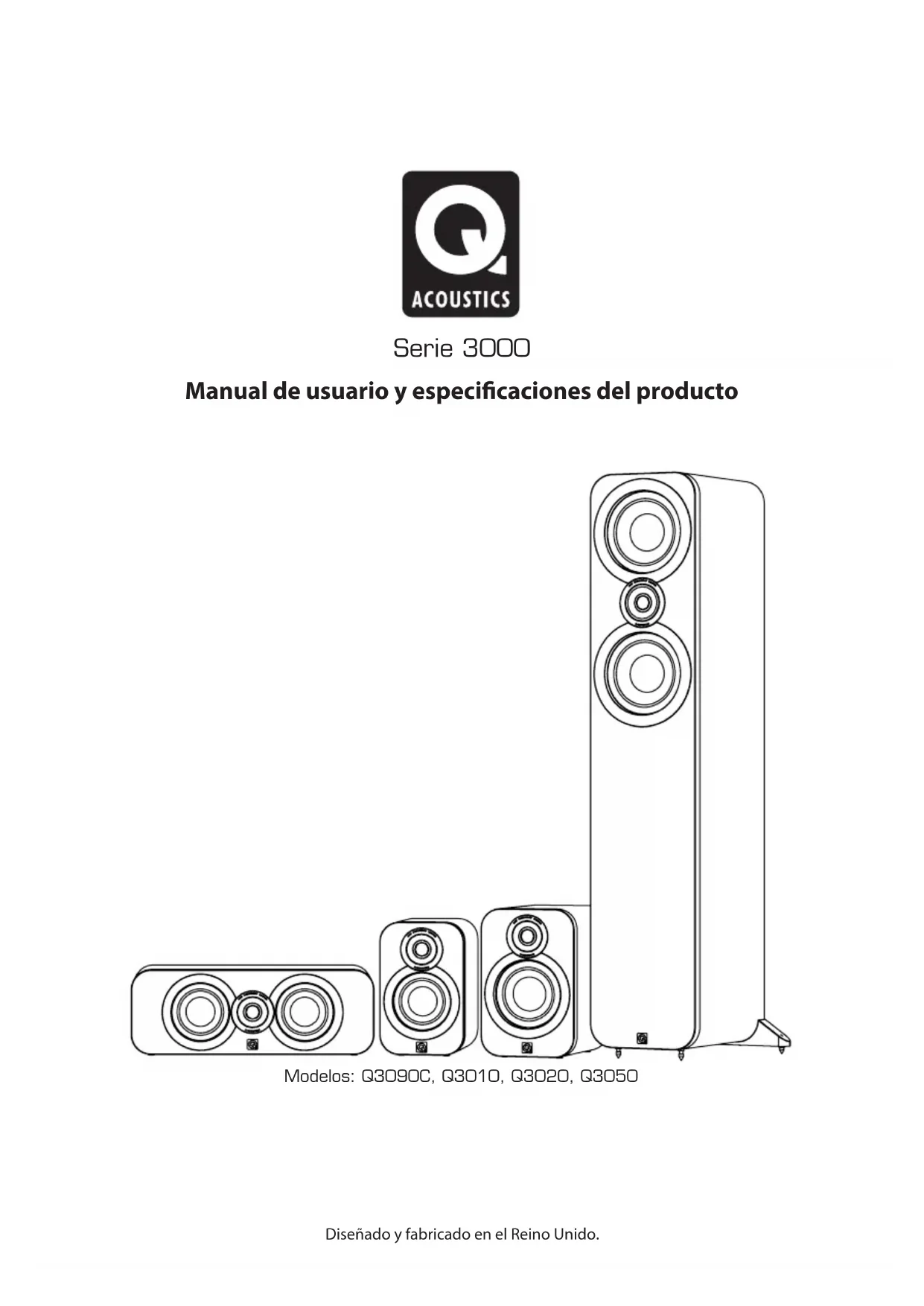

MANUAL DE USUARIO 3070S Q ACOUSTICS

Q15402-IS_r0 ENDiseñado y fabricado en el Reino Unido. Serie 3000 Manual de usuario y especicaciones del producto Modelos: Q3090C, Q3010, Q3020, Q3050INFORMACIÓN IMPORTANTE - LEA ATENTAMENTE Lea estas instrucciones. Guarde estas instrucciones. Respete todas las advertencias. Siga todas las instrucciones. No utilice este aparato cerca del agua. Limpie solamente con un paño seco suave. No obstruya las aberturas de ventilación. Instale el aparato siguiendo las instrucciones del fabricante. Utilice únicamente los acoplamientos o accesorios especicados por el fabricante. Utilice solamente el carro, soporte, trípode, abrazadera o mesa especicados por el fabricante o vendidos con el aparato. Cuando se utilice un carro, tenga cuidado al mover el carro / combinación de aparatos para evitar lesiones por vuelco. Precaución: Los cambios o modicaciones no aprobados de forma expresa por el fabricante podrían anular la autoridad del usuario para utilizar este equipo. Servicio técnico: El equipo deberá devolverse al distribuidor o al servicio técnico de su zona para su reparación. Las direcciones de los Servicios técnicos principales en el Reino Unido se enumeran en el presente manual. Información de seguridad

Este símbolo indica que el manual que acompaña a este aparato contiene instrucciones de operación y mantenimiento importantes.3 Introducción Gracias por haber adquirido este producto de QAcoustics. El propósito de este manual es guiarle durante el proceso de conguración e instalación. Además, le ayudará a conseguir un rendimiento óptimo del producto. Lea detenidamente las instrucciones, la información importante de seguridad y las advertencias antes de la instalación y el uso, para garantizar un funcionamiento seguro y correcto de este producto. Esperamos que disfrute de la experiencia QAcoustics. La serie Q Acoustics 3000 es una gama de altavoces diseñados para satisfacer las más altas expectativas de audiólos de 2 canales dedicados y los entusiastas de películas más exigentes. La gama se compone de: 3010: Altavoz de estantería compacto con conductor de graves de 100 mm. 3020: Altavoz de estantería con conductor de graves de 125 mm. 3050: Soporte de suelo con dos conductores de graves de 165 mm. 3070S: Subwoofer activo de 140 vatios con 2 conductores de 165 mm. 3090C: Canal central con 2 conductores de graves de 100 mm. Los altavoces 3050 son bi-cableables. Todos los altavoces pueden utilizarse cerca de monitores de TV sin efectos nocivos a excepción del 3070S, que no debe ser operado a 500 mm de monitores de pantallas de TV u otros equipos sensibles a los campos magnéticos. Las pantallas de plasma y LCD no se ven afectadas. Antes de hacer cualquier conexión a sus altavoces asegúrese de que todas las unidades activas del sistema estén apagadas en la red. Cuando encienda su sistema de sonido o cambie las fuentes de entrada, ajuste el control de volumen principal a un nivel bajo. Aumente gradualmente el nivel. No reproduzca nunca su sistema de sonido a todo volumen. La posición del control de volumen es engañosa y no indica el nivel de potencia del sistema. Utilizar conguraciones de volumen muy altas puede dañar su oído. No conecte los terminales de altavoz a la red eléctrica. No exponga sus altavoces a frío excesivo, calor, humedad o luz solar. Si utiliza sus altavoces sin las rejillas, procure proteger las unidades de accionamiento frente a los daños. No utilice soportes provisionales. Monte el soporte dedicado de Q Acoustics según las instrucciones y usando las piezas de jación provistas. Su distribuidor le asesorará. No desmonte el altavoz. Se anulará la garantía. Desembalar los altavoces Desembale los altavoces completamente. Levante los altavoces de las cajas sujetando los armarios. No toque las unidades ni use las bolsas protectoras para levantarlos. El 3050 y 3070S son pesados: consiga ayuda para levantarlos si fuera necesario. Cuando maneje los altavoces, no los arrastre por el suelo ya que esto puede causar daños: levántelos antes de moverlos. En la caja encontrará: El altavoz o altavoces y este manual del producto. Además el embalaje para los siguientes modelos contiene: 3050: Estabilizador trasero y cubiertas de tacos para cada altavoz. Una llave Allen para ajustar los tacos una vez instalados. 3070S: Un cable o cables de red, tacos y cubiertas de tacos. Revise cuidadosamente el producto. Si falta cualquier elemento o están dañados, comuníquelo a su distribuidor tan pronto como sea posible. Conserve el embalaje para futuros transportes. Si desecha el embalaje, hágalo cumpliendo todas las normativas de reciclaje de su zona.4 Preparación Coloque el estabilizador trasero - 3050 Inserte los tacos equipados con contratuercas hasta la mitad de la base y vuelva a colocar el altavoz en posición vertical. (Si tiene el suelo de madera o de piedra coloque un protector de tacos sobre cada uno de ellos antes de colocar el altavoz en posición vertical.) Cuando el altavoz esté vertical, inserte la llave Allen en cada taco posterior desde arriba y ajuste todos los tacos hasta que el altavoz esté nivelado y estable. Tapón de espuma Los altavoces de la serie 3000 se trasladan por la parte posterior y están diseñados para funcionar mejor con un poco de espacio detrás de ellos, es decir a unos 200 mm de una pared. Si coloca los altavoces cerca de una pared o esquina, los tapones de espuma deben insertarse en los puertos traseros, de lo contrario podrían producirse demasiados graves. Asegúrese de que los tapones están rmemente sujetos al puerto sin insertarlos demasiado dentro. Observará que el nivel de graves se reduce pero que aumenta la denición y extensión de los graves. Experimente para ver lo que preere y trate de hacer pequeños cambios en la posición del altavoz para optimizar el resultado nal. Los tacos son alados. ¡Tenga cuidado! No coloque nunca un altavoz con tacos donde pueda causar daños. Mueva siempre los altavoces levantándolos, no los arrastre nunca. Use los tornillos suministrados para sujetar las patas como se muestra.5 Colocación de los altavoces pasivos

Los altavoces 3050 deben colocarse por lo menos a 200 mm de la pared trasera y a 500 mm de las paredes laterales. Si se colocan los altavoces más cerca de la pared aumentarán los graves pero podría provocar una explosión de sonido y la falta de precisión y detalle. Los altavoces deben estar separados de 2-4 m y centrados con el oyente sentado. Si se giran los altavoces ligeramente hacia adentro se agudizará la imagen estéreo pero puede causar una reducción de la fuente de sonido. 3010 y 3020 Es preferible montar los 3010 y 3020 en soportes de suelo de Q Acoustics o montados en la pared. Si realiza el montaje en soporte, una guía sencilla es que la unidad de agudos debe estar a nivel del oído de un oyente sentado. Los altavoces montados en pared se pueden colocar ligeramente más altos con el altavoz en ángulo hacia abajo. Los altavoces montados en soporte deben tratarse como altavoces de suelo excepto que el altavoz puede colocarse un poco más cerca de la pared trasera. También es posible el montaje en estantes. Un soporte opcional diseñado especícamente para el montaje en pared de los Q Acoustics 3010, 3020 y 3090C está disponible en su distribuidor. También están disponibles soportes de suelo para los 3010 y 3020. Prepárese para experimentar a n de encontrar la mejor conguración adaptada a su gusto en su sala de escucha particular. Altavoces de efectos 3090C El 3090C está diseñado para funcionar cerca de una pantalla de televisión y centrado con ella. Debe colocarse inmediatamente encima o debajo de la pantalla. Si tiene un monitor de plasma o LCD, monte el 3090C en la pared u otra supercie adecuada inmediatamente encima o debajo de la pantalla utilizando el soporte de pared Q-Acoustics. De lo contrario, considere el colocar la TV en un armario con el 3090C en un estante seguro inmediatamente debajo de la TV. Altavoces de sonido envolvente Hay recomendaciones de los laboratorios Dolby para los altavoces de efectos 5.1. Los altavoces de sonido envolvente deben montarse en cualquiera de los lados del oyente, ligeramente detrás de la posición de escucha. Los altavoces deben estar situados mirando hacia dentro, montados en las paredes laterales de la sala o, si la sala es grande, en soportes altos y con sus centros por encima del nivel del oído de un oyente sentado. Dolby y el símbolo de la doble D son marcas comerciales de Dolby Laboratories. 2m - 4m

- 4m >500 mm >200 mm 0-30° 400 mm6 Conexión de los altavoces pasivos Terminales y conectores Los altavoces 3050 son bi-cableables. Un paso bi-cableable tiene cuatro terminales. El par superior de terminales se conecta al altavoz de agudos (HF) y el par inferior al altavoz o altavoces de graves (LF). Los pasos vienen equipados de fábrica con conexiones desmontables para conectar los pares de terminales. Así, se puede conectar el altavoz convencionalmente usando un par de cables o en modo bi-cableado con dos pares. Los 3010, 3020 y 3090C tienen dos pasos de terminales de serie. Cables de altavoz Los cables de altavoz especializados ofrecen un mayor nivel de reproducción que los cables de uso general (de dos hilos o tirolesa). Use cables con gran cantidad de cobre para los canales frontal y central. Los cables nos reducen los graves y limitan el rango dinámico. Los canales envolventes (traseros) son menos importantes. El cable del altavoz tiene una tira o trazador a lo largo de un núcleo. De forma convencional, se conecta a los terminales positivos. Se recomienda que los cables que conectan el amplicador a los altavoces frontales tengan la misma longitud. No una nunca los cables, utilice longitudes completas. Preparación de los cables Divida el cable a una profundidad de unos 40 mm. Pele el cable a una profundidad de 10 mm y doble los extremos para unir los hilos. Corte el cable dejando 7 mm de cable pelado expuesto. Conexión de un terminal Desatornille el terminal hacia la izquierda para exponer el oricio de montaje en la base de la columna del terminal. Inserte el extremo pelado del cable en el oricio. Vuelva a apretar el terminal completamente a mano. Asegúrese de que no haya hilos que puedan entrar en contacto con los terminales adyacentes. En la UE, si se usan enchufes de altavoz de 4 mm se infringe la normativa de seguridad. 30mm 7mm

Conexión estándar Conexión estándarConexión bi-cableada 3010, 3020 y 3090C Apretar Aojar7 Conexión de los altavoces pasivos Conexiones estéreo Conexiones estándar Conecte el terminal ROJO (+) del altavoz DERECHO al terminal ROJO positivo (+) del canal DERECHO del amplicador. Conecte el terminal NEGRO (–) del altavoz al terminal NEGRO negativo (–) correspondiente del amplicador. Repita este procedimiento para el canal IZQUIERDO. En el caso del 3050, puede usar cualquier terminal adecuado positivo (+) o negativo (–). Consulte la ilustración siguiente. Bi-cableado Conectar directamente las redes de agudos y graves de una altavoz a un amplicador aumenta tanto el rendimiento de graves como el rango dinámico. Para bi-cablear: Prepare dos cables nos para cada altavoz. Desatornille todos los terminales de los altavoces y quite las dos conexiones. Conecte a continuación los terminales de graves y agudos al amplicador siguiendo el procedimiento descrito en el Cableado estándar. Consulte la ilustración siguiente. Cuando los altavoces estén conectados: Encienda el sistema y reproduzca música a un nivel moderado. Ane el altavoz para adaptarlo. ALTAVOZ DERECHO Cableado estándar: 3050 ALTAVOZ IZQUIERDO AMPLIFIER

ALTAVOZ DERECHO Cableado estándar: 3010, 3020 y 3090C ALTAVOZ IZQUIERDO AMPLIFIER

Cuidados y limpieza Cuidado del armario Limpie los armarios con un paño seco. No utilice materiales de limpieza basados en disolventes. Si los armarios se manchan, quite las manchas con un paño ligeramente humedecido en agua, alcohol blanco o alcohol isopropílico en función de la mancha. A continuación, frote ligeramente con un paño para quitar cualquier resto del agente limpiador. No utilice nunca abrasivos de ningún tipo. Rejillas Cepille ligeramente las rejillas con un cepillo suave. Unidades de accionamiento. Se recomienda no tocar las unidades, ya que se dañan fácilmente cuando se exponen.9 Garantía Se garantiza que los altavoces QAcoustics están libres de defectos, tanto en los materiales como en la fabricación, de la siguiente forma: Altavoces pasivos: 5 años desde la fecha de compra Altavoces activos y subwoofers: 2 años desde la fecha de compra Durante el período de garantía Q Acoustics puede, a su discreción, reparar o sustituir cualquier producto que presente un defecto tras ser inspeccionado por la compañía o por un distribuidor o agente autorizado. El mal uso y el desgaste normal no están cubiertos por la garantía. Las unidades defectuosas deben devolverse dentro del periodo de garantía al distribuidor. Q Acoustics no admite garantías internacionales, y si no es posible realizar la devolución al distribuidor, debe ponerse en contacto con Q Acoustics para solicitar asesoramiento. Los artículos que no se pueden llevar a reparar deben enviarse con los portes pagados, preferiblemente en el embalaje original, y con el recibo de compra. La garantía no cubre los daños sufridos por las mercancías durante el transporte al centro de reparación. El transporte de vuelta de los artículos cubiertos por la garantía serán pagados por Q Acoustics, su distribuidor o su agente según proceda. La garantía no afecta en modo alguno a sus derechos legales.

Para obtener información de servicio en otros países, póngase en contacto con: info@qacoustics.co.uk QACOUSTICS Armour Home Electronics Ltd. Stortford Hall Industrial Park Bishops Stortford, Herts, Reino Unido CM23 5GZ10 Soporte de pared (único) 3010 / 3020 / 3090C Blanco y negro Soporte de altavoz 3010 / 3020 (pareja) Blanco o negro 650 mm 300 mm 260 mm Accesorios Q Acoustics serie 3000 35° 35°5 - 45mm40° 40°5 - 45mm 45°

Especificaciones de Q Acoustics serie 3000 Altavoces pasivos Tipo de caja: Unidad de graves (mm): Unidad de agudos (mm): Respuesta de frecuencia (+/-3 dB): Impedancia nominal: Sensibilidad (2,83 v a 1 m): Potencia recomendada del amplicador: Frecuencia de paso: Volumen efectivo: Dimensiones del armario (An x Al x F en mm): Peso (por armario): Subwoofer activo: Tipo de caja: Unidad de graves (mm): Potencia del amplicador: Frecuencia de paso: Dimensiones del armario (An x Al x F en mm): Peso:

Reejo de 2 vías 100 mm 25 mm

Reejo de 2 vías 125 mm 25 mm

Reejo de 2 vías 2 x 165 mm 25 mm
