BRUKSANVISNING X800DU ALPINE

• INSTALLATIONSDATUM: INSTALLATIONSTEKNIKER: INKÖPSSTÄLLE: Läs användarhandledningen på den medföljande cd-skivan för detaljerad information om alla funktioner (eftersom det är en dataskiva kan den inte användas för uppspelning av musik och bilder på spelaren). Vid behov kan en ALPINE-återförsäljare enkelt förse dig med en utskrift av den användarhandledning som finns på cd-skivan. Innehåll VARNING p. 2
• FÖRSIKTIGT p. 2
• Komma igång p. 3
• Ta loss och montera tillbaka skärmen (endast INE-W987D) p. 4
• Om dubbel skärmbild p. 6
• Registrering av användare p. 7
• Radiofunktion p. 8
• DAB/DAB+/DMB-användning p. 8
• MP3/WMA/AAC-användning p. 9
• DVD-funktion p. 9
• Använda iPod/iPhone (tillval) p. 10
• USB-minnesanvändning (tillval) p. 11
• Styrning av handsfreetelefon p. 12
• MirrorLink™-funktion (tillval) p. 13
• HDMI-enhet (tillval) p. 13
• Installation p. 14
• Anslutningar p. 16

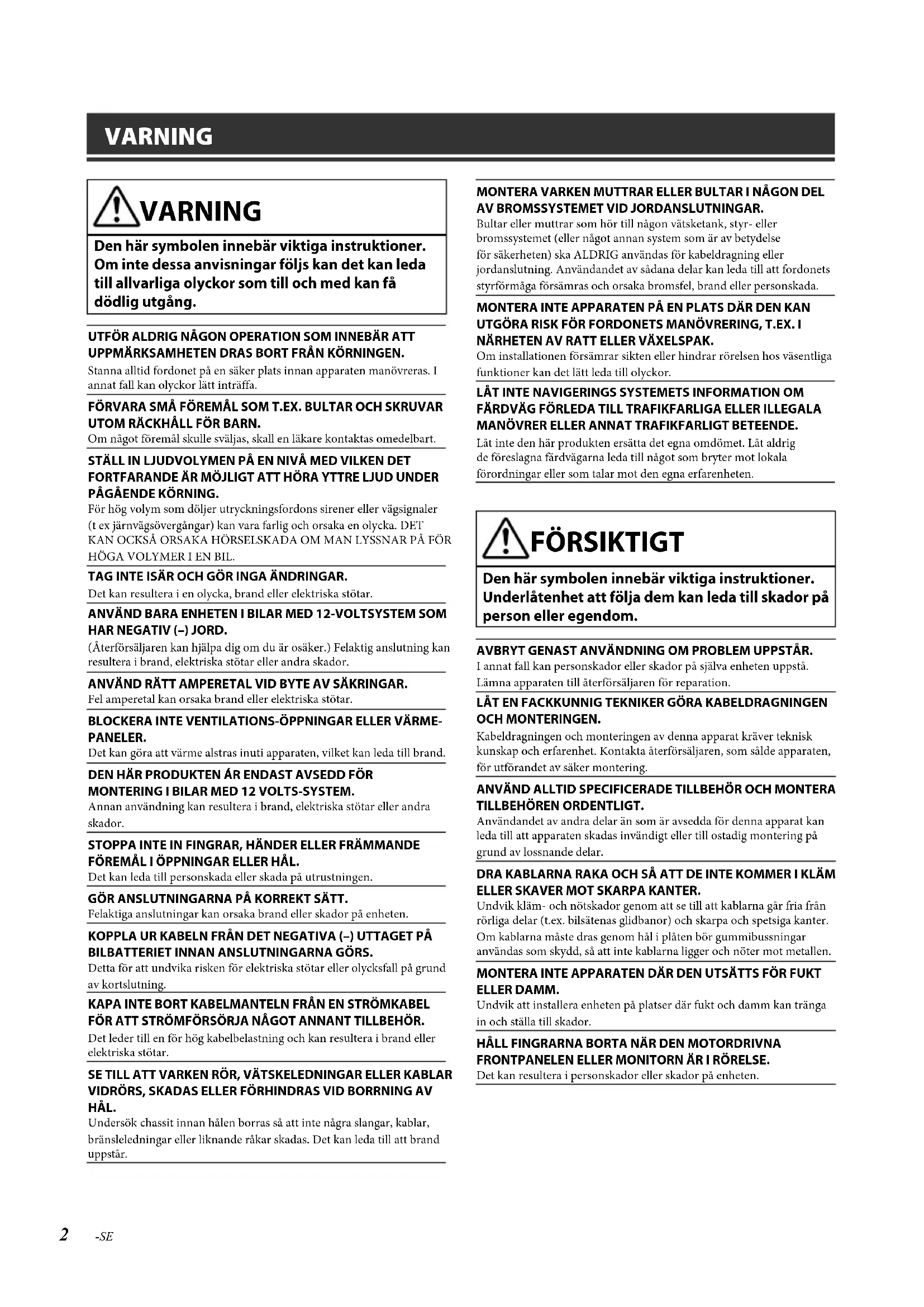

• Specifikationer ALPINE X800D-U QRG 68-24567Z45-A (SE) 2-SE Kom Peksty Du kan st Vanli Kontroll VARNING VARNING Den här symbolen innebär viktiga instruktioner. Om inte dessa anvisningar följs kan det kan leda till allvarliga olyckor som till och med kan få dödlig utgång.UTFÖR ALDRIG NÅGON OPERATION SOM INNEBÄR ATT UPPMÄRKSAMHETEN DRAS BORT FRÅN KÖRNINGEN.Stanna alltid fordonet på en säker plats innan apparaten manövreras. I annat fall kan olyckor lätt inträffa.FÖRVARA SMÅ FÖREMÅL SOM T.EX. BULTAR OCH SKRUVAR UTOM RÄCKHÅLL FÖR BARN.Om något föremål skulle sväljas, skall en läkare kontaktas omedelbart.STÄLL IN LJUDVOLYMEN PÅ EN NIVÅ MED VILKEN DET FORTFARANDE ÄR MÖJLIGT ATT HÖRA YTTRE LJUD UNDER PÅGÅENDE KÖRNING.För hög volym som döljer utryckningsfordons sirener eller vägsignaler (t ex järnvägsövergångar) kan vara farlig och orsaka en olycka. DET KAN OCKSÅ ORSAKA HÖRSELSKADA OM MAN LYSSNAR PÅ FÖR HÖGA VOLYMER I EN BIL.TAG INTE ISÄR OCH GÖR INGA ÄNDRINGAR.Det kan resultera i en olycka, brand eller elektriska stötar.ANVÄND BARA ENHETEN I BILAR MED 12-VOLTSYSTEM SOM HAR NEGATIV (–) JORD.(Återförsäljaren kan hjälpa dig om du är osäker.) Felaktig anslutning kan resultera i brand, elektriska stötar eller andra skador.ANVÄND RÄTT AMPERETAL VID BYTE AV SÄKRINGAR.Fel amperetal kan orsaka brand eller elektriska stötar.BLOCKERA INTE VENTILATIONS-ÖPPNINGAR ELLER VÄRME-PANELER.Det kan göra att värme alstras inuti apparaten, vilket kan leda till brand.DEN HÄR PRODUKTEN ÁR ENDAST AVSEDD FÖR MONTERING I BILAR MED 12 VOLTS-SYSTEM.Annan användning kan resultera i brand, elektriska stötar eller andra skador.STOPPA INTE IN FINGRAR, HÄNDER ELLER FRÄMMANDE FÖREMÅL I ÖPPNINGAR ELLER HÅL.Det kan leda till personskada eller skada på utrustningen.GÖR ANSLUTNINGARNA PÅ KORREKT SÄTT.Felaktiga anslutningar kan orsaka brand eller skador på enheten.KOPPLA UR KABELN FRÅN DET NEGATIVA (–) UTTAGET PÅ BILBATTERIET INNAN ANSLUTNINGARNA GÖRS.Detta för att undvika risken för elektriska stötar eller olycksfall på grund av kortslutning.KAPA INTE BORT KABELMANTELN FRÅN EN STRÖMKABEL FÖR ATT STRÖMFÖRSÖRJA NÅGOT ANNANT TILLBEHÖR.Det leder till en för hög kabelbelastning och kan resultera i brand eller elektriska stötar.SE TILL ATT VARKEN RÖR, VÄTSKELEDNINGAR ELLER KABLAR VIDRÖRS, SKADAS ELLER FÖRHINDRAS VID BORRNING AV HÅL. Undersök chassit innan hålen borras så att inte några slangar, kablar, bränsleledningar eller liknande råkar skadas. Det kan leda till att brand uppstår.MONTERA VARKEN MUTTRAR ELLER BULTAR I NÅGON DEL AV BROMSSYSTEMET VID JORDANSLUTNINGAR.Bultar eller muttrar som hör till någon vätsketank, styr- eller bromssystemet (eller något annan system som är av betydelse för säkerheten) ska ALDRIG användas för kabeldragning eller jordanslutning. Användandet av sådana delar kan leda till att fordonets styrförmåga försämras och orsaka bromsfel, brand eller personskada.MONTERA INTE APPARATEN PÅ EN PLATS DÄR DEN KAN UTGÖRA RISK FÖR FORDONETS MANÖVRERING, T.EX. I NÄRHETEN AV RATT ELLER VÄXELSPAK.Om installationen försämrar sikten eller hindrar rörelsen hos väsentliga funktioner kan det lätt leda till olyckor.LÅT INTE NAVIGERINGS SYSTEMETS INFORMATION OM FÄRDVÄG FÖRLEDA TILL TRAFIKFARLIGA ELLER ILLEGALA MANÖVRER ELLER ANNAT TRAFIKFARLIGT BETEENDE. Låt inte den här produkten ersätta det egna omdömet. Låt aldrig de föreslagna färdvägarna leda till något som bryter mot lokala förordningar eller som talar mot den egna erfarenheten. FÖRSIKTIGT Den här symbolen innebär viktiga instruktioner. Underlåtenhet att följa dem kan leda till skador på person eller egendom.AVBRYT GENAST ANVÄNDNING OM PROBLEM UPPSTÅR.I annat fall kan personskador eller skador på själva enheten uppstå. Lämna apparaten till återförsäljaren för reparation.LÅT EN FACKKUNNIG TEKNIKER GÖRA KABELDRAGNINGEN OCH MONTERINGEN.Kabeldragningen och monteringen av denna apparat kräver teknisk kunskap och erfarenhet. Kontakta återförsäljaren, som sålde apparaten, för utförandet av säker montering.ANVÄND ALLTID SPECIFICERADE TILLBEHÖR OCH MONTERA TILLBEHÖREN ORDENTLIGT.Användandet av andra delar än som är avsedda för denna apparat kan leda till att apparaten skadas invändigt eller till ostadig montering på grund av lossnande delar.DRA KABLARNA RAKA OCH SÅ ATT DE INTE KOMMER I KLÄM ELLER SKAVER MOT SKARPA KANTER.Undvik kläm- och nötskador genom att se till att kablarna går fria från rörliga delar (t.ex. bilsätenas glidbanor) och skarpa och spetsiga kanter. Om kablarna måste dras genom hål i plåten bör gummibussningar användas som skydd, så att inte kablarna ligger och nöter mot metallen.MONTERA INTE APPARATEN DÄR DEN UTSÄTTS FÖR FUKT ELLER DAMM.Undvik att installera enheten på platser där fukt och damm kan tränga in och ställa till skador.HÅLL FINGRARNA BORTA NÄR DEN MOTORDRIVNA FRONTPANELEN ELLER MONITORN ÄR I RÖRELSE. Det kan resultera i personskador eller skador på enheten. A RES EnhB SkäAnvHålatt luftbileC TryD MUTryDu kna E / VisavisaHålakt Slå på 1 Vri Sys 2 StäALPINE X800D-U QRG 68-24567Z45-A (SE) 3-SE Användarhandledning Pekstyrning, Kontrollernas placering, Slå på eller stänga av strömmen Komma igång Pekstyrning Du kan styra systemet med hjälp av pekskärmen. Vanliga knappar på skärmen : Återgår till föregående skärmbild. Beroende på funktionen kanske denna knapp avbryter åtgärderna som utförts på skärmen. : Stänger fönstret. Kontrollernas placering p. 18

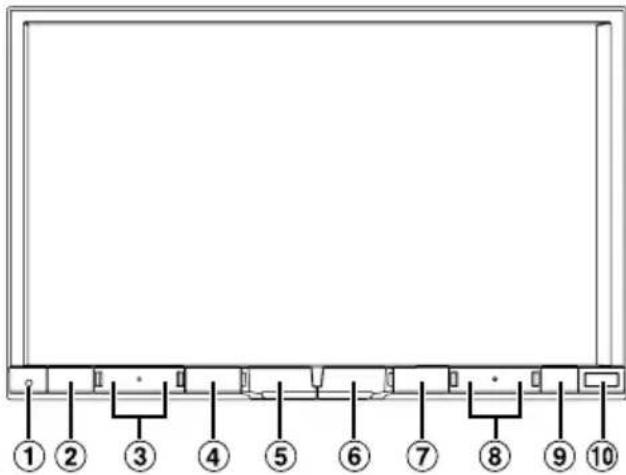

r fria från iga kanter. ningar t metallen. R FUKT kan tränga A Bilden är för X800D-U.•A RESET-brytareEnhetens system återställs.B (Mina favoriter)/ -knappSkärmen My Favourites för att registrera Användare1 eller Användare2 visas.Håll denna knapp intryckt i minst 3 sekunder för att växla till klimatskärmen. Du kan kontrollera luftkonditioneringen, etc. när enheten är ansluten till bilens CAN-gränssnittsbox.C / -knapp (DOWN/UP)Tryck för att justera volymen.D MUTE/C-knappTryck för att aktivera/avaktivera ljudavstängningsläget.Du stänger av strömmen genom att hålla den här knappen intryckt i minst 3 sekunder.E /AUDIO-knappVisar skärmen Ljud/Bild. Om skärmen Ljud/Bild redan visas, byts källan. Håll ned den här knappen i minst 3 sekunder för att aktivera ”Enkelt ljudinställningsläge”.F Knappen (MAP)Visa navigationskartan.Tryck igen för att växla till navigeringsmenyskärmen.Håll denna knapp intryckt i minst 3 sekunder för att växla till Åk hem-ruttskärmen. Om ingen hemposition angetts än, ändras den till skärmen för inställning av hemposition.G Knappen (Telefon)Visa telefonmenyskärmen.När en handsfreemobiltelefon med röstigenkänningsfunktion är ansluten håller du knappen intryckt i minst 3 sekunder för att växla till röstigenkänningsläget. H a / d -knappen Tryck för att söka station nedåt/uppåt i radioläge eller spår, kapitel etc. i andra ljud/bildkällor.I c -knappen (Eject)Visa öppnings/lutningsskärmen.Håll den här knappen intryckt i minst 5 sekunder om skivan inte matas ut när du tryckt på [c] DISC.J FjärrsensorRikta fjärrkontrollens sändare mot fjärrsensorn inom ett avstånd på 2 meter. Slå på eller stänga av strömmen 1 Vrid tändningsnyckeln till läge ACC eller ON. Systemet slås på. 2 Stäng av strömmen genom att hålla MUTE/C –knappen intryckt i minst 3 sekunder.ALPINE X800D-U QRG 68-24567Z45-A (SE) 4-SE Användarhandledning Ta loss och montera tillbaka skärmen Ta loss och montera tillbaka skärmen (endast INE-W987D) Ta loss 1 Tryck på c (Eject). Open/Tilt-skärmen visas. 2 Tryck på [ Ta bort bildskärmen]. Ett bekräftelsemeddelande visas. 3 Tryck på [OK] för att bekräfta. 4 Tryck på frigöringsspaken längst ned på skärmpanelen innan de 30 sekunderna har räknat ned. Skärmpanelen låses upp.

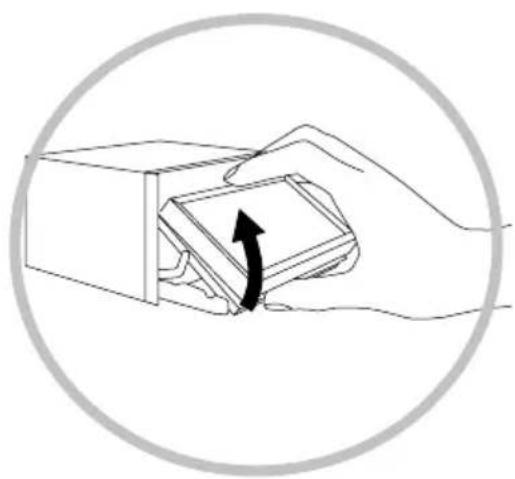

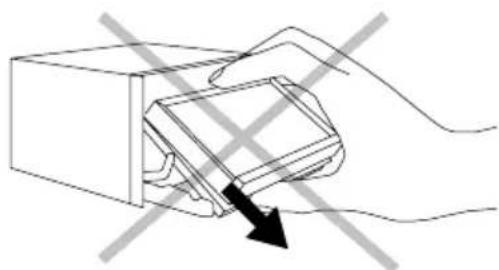

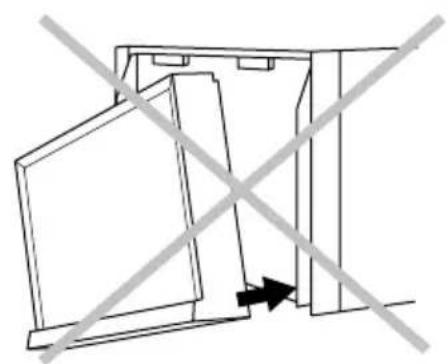

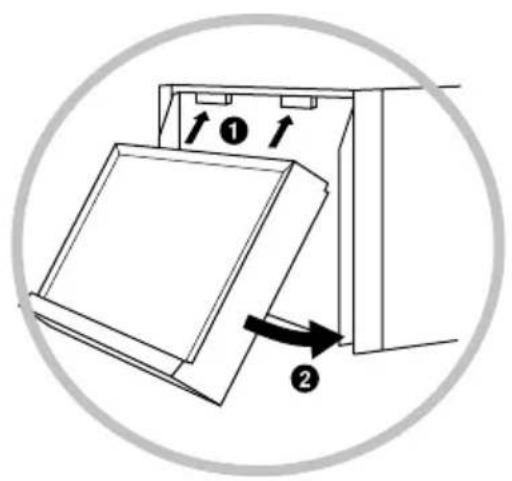

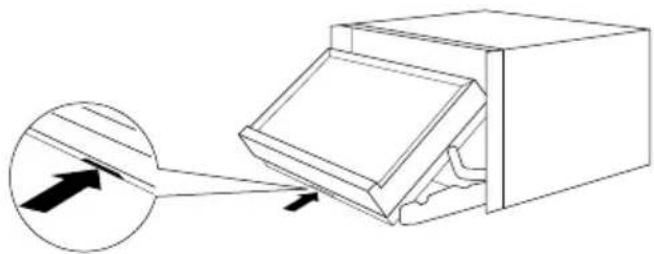

• När frigöringsspaken tryckts in stängs frontpanelen i 15 sekunder, vare sig skärmpanelen tagits bort eller inte. 5 Ta tag i skärmpanelen ordentligt och tvinga ut skärmpanelens underdel så att den släpper från huvudenheten. RATT FEL Dra den i pilens riktningTa tag i den hårda nyckeln

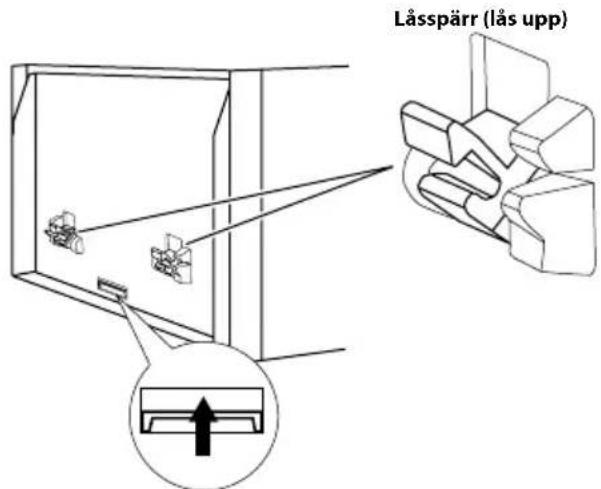

M H- •• OmALPINE X800D-U QRG 68-24567Z45-A (SE) 5-SE at ned. ller inte. er från Sätta tillbaka 1 För in översidan av skärmpanelen i huvudenheten. Passa in spåret i skärmpanelen med utsticken på huvudenheten. 2 Tryck in frontpanelens nedre del tills den låses på plats ordentligt i huvudenheten. RATT FEL Installera från undersidan• Skärmpanelen kan inte monteras. Monteringsmetoden är inte rätt. Huvudenhetens låsspärr är i låst läge. - Skjut frigöringsspaken uppåt för att låsa upp låsspärren. Låsspärr (lås upp)Frigöringsspak

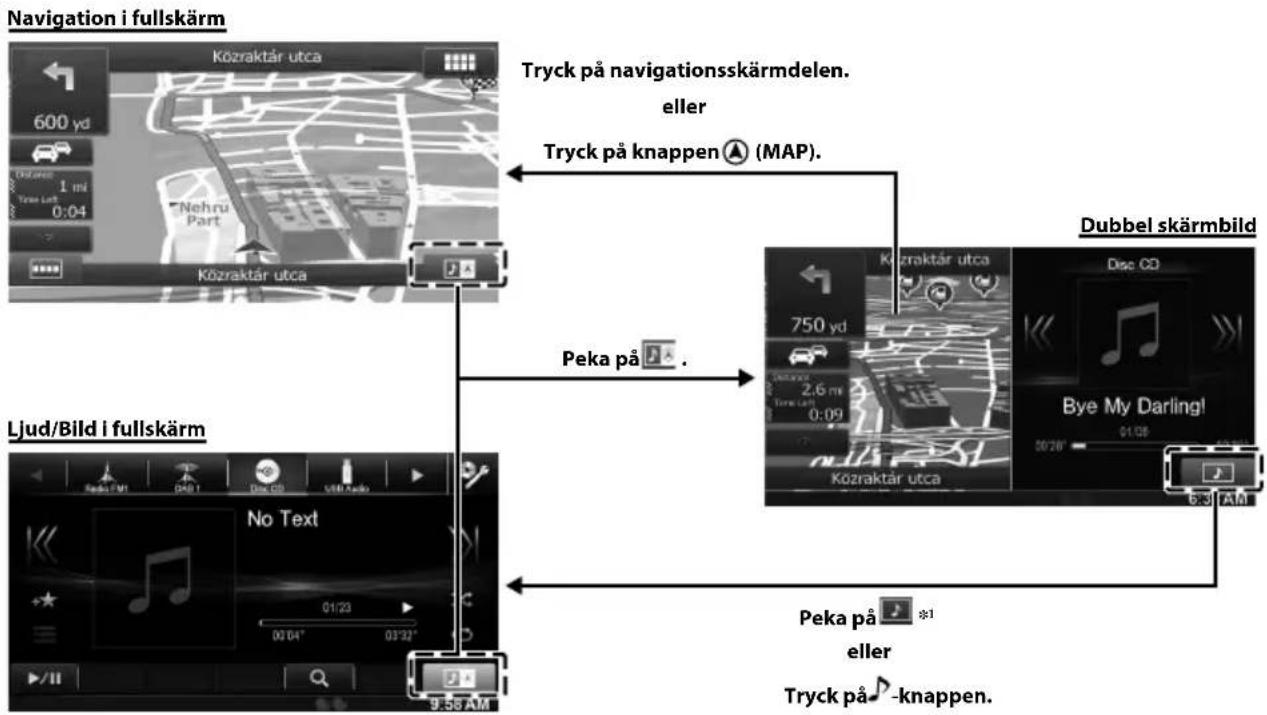

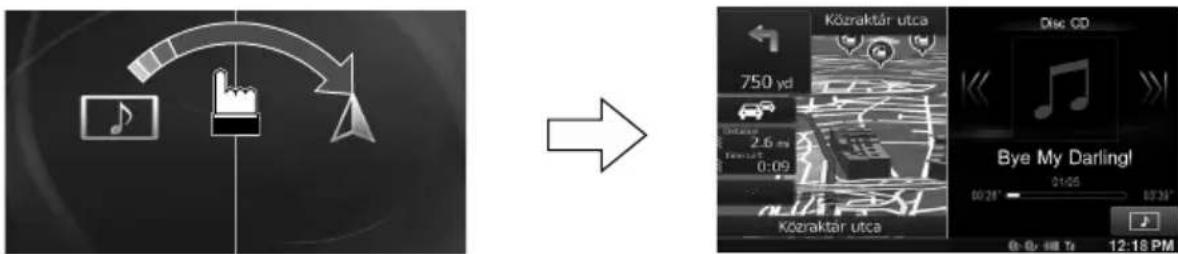

Om problem uppstårALPINE X800D-U QRG 68-24567Z45-A (SE) 6-SE Användarhandledning Om dubbel skärmbild Om dubbel skärmbild Om du vill visa musikuppspelningsskärmen samtidigt som t.ex. vägledning visas, kan du visa både skärmbilden Navigation och Ljud/Bild samtidigt. Visningsläge för delad skärmbild Du kan växla mellan Ljud/bild- och navigationsskärmarna genom att dra och släppa. Peka på mitten av ljud/bild-skärmen och dra den till navigationsskärmen. Skärmbilderna ändrar läge när du tar bort ditt finger. Om du drar och släpper navigationsskärmen ändras den till helskärmsläge.•Tryck på navigationsskärmdelen.ellerTryck på knappen (MAP).Ljud/Bild i fullskärmPeka på Peka på * ellerTryck på -knappen.Dubbel skärmbildNavigation i fullskärm *1 Under videouppspelning visas [Dual Wide], [Dual Full] och [Fullskärm] på skärmen för att du ska välja skärmstorlek. Reg Du kan re användar 1 Try SkäS 2 Try InmförsEtAOa”AreaG(Mua 3 An

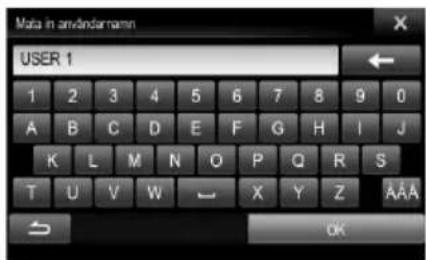

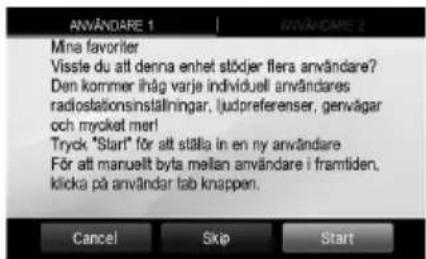

InsPS(th•••••ALPINE X800D-U QRG 68-24567Z45-A (SE) 7-SE bilden du tar orlek. Användarhandledning Registrering av användare Registrering av användare Du kan registrera upp till två användare. Konfigurera inställningarna för Användare1 och Användare2 för varje användare. 1 Tryck på knappen (Mina favoriter). Skärmen Mina favoriter visas. Skärmen My Favourites visas. 2 Tryck på [Start]. Inmatningskärmen för användarnamn för den första användaren visas. Efter registrering av den första användaren trycker du på [ANVÄNDARE2] för att få åtkomst till ANVÄNDARE2:s registreringsskärm. Om du pekar på [Skip] registreras användarnamnet som ”ANVÄNDARE1” eller ”ANVÄNDARE2” och ingen BLUETOOTH-enhet registreras. Om så är fallet växlas inte användarna automatiskt. Genom att trycka på [Cancel] eller trycka på (Mina favoriter) återgår enheten till den ursprungliga skärmbilden utan att registrera en användare. 3 Ange användarnamnet med tangentbordet och peka på [OK]. Inställningsskärmen för BLUETOOTH-enhet visas. Peka på [ ] för att redigera namnet. Se ”Hur du matar in tecken och siffror (tangentbord)” (sidan 27) för mer information om hur du matar in tecken med tangentbordet.

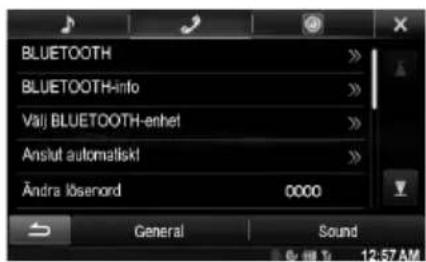

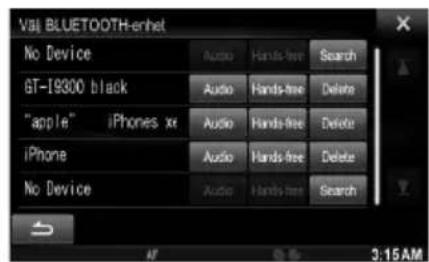

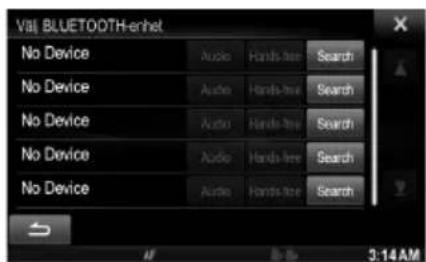

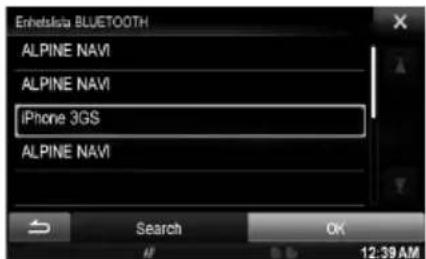

4 Peka på [Anslut] och sedan på [OK]. Listan över BLUETOOTH-enheter visas. De BLUETOOTH-enheter som finns registrerade här används för att automatiskt identifiera användaren. En mobiltelefon kan också användas som en handsfree-telefon. Se ”BLUETOOTH-inställning” (sidan 66) för mer information. Genom att peka på [Anslut ej] avslutas användarregistreringen utan att registrera en BLUETOOTH-enhet. 5 Peka på [Search]. Systemet börjar söka efter BLUETOOTH-enheter. Listan över BLUETOOTH-enheter visas när sökningen är genomförd. Ställ in BLUETOOTH-inställningen för den förregistrerade BLUETOOTH-enheten på [ON]. 6 Peka på en registrerad BLUETOOTH-enhet och peka på [OK]. Skärmen My Favourites för ANVÄNDARE1 eller ANVÄNDARE2 visas. Du kan redigera ikoner under My Favourites. Se ”Lägga till My Favourites” (sidan 23) för mer information om hur du lägger till, redigerar, raderar eller ställer in ikoner under My Favourites. 7 Tryck på knappen (Mina favoriter). Skärmen My Favourites stängs och ursprungsskärmen visas.

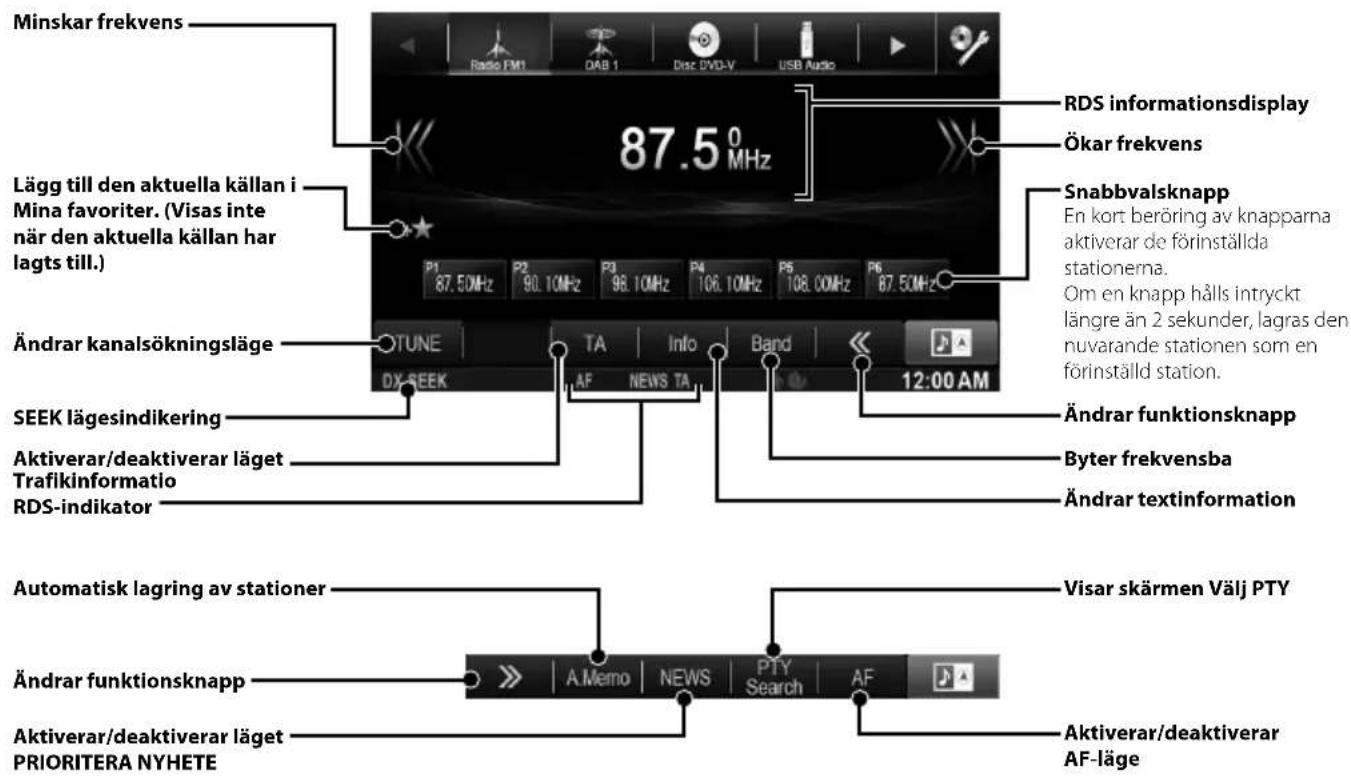

• ALPINE X800D-U QRG 68-24567Z45-A (SE) 8-SE Användarhandledning Radio Radiofunktion Minskar frekvens Snabbvalsknapp En kort beröring av knapparna aktiverar de förinställda stationerna. Om en knapp hålls intryckt längre än 2 sekunder, lagras den nuvarande stationen som en förinställd station. Automatisk lagring av stationer Byter frekvensba Ökar frekvens Ändrar kanalsökningsläge Ändrar funktionsknapp SEEK lägesindikering Aktiverar/deaktiverar läget Trafikinformatio RDS informationsdisplay Ändrar textinformation RDS-indikator Visar skärmen Välj PTY Aktiverar/deaktiverar AF-läge Ändrar funktionsknapp MP3 Sökskärme Går till börj fil/Går till f om du pek inom en s

uppspelnin Snabbspol pekar på k

2 sekunder Hittar börja Hittar börja Paus och U Aktiverar/deaktiverar läget PRIORITERA NYHETE DVD När du pe VIDEO-fu Visar skärm Går till börj kapitel/Går kapitel om knappen i

efter uppsp Snabbspol pekar på k

2 sekunder Stoppar up Paus och U DVD inform Visar skärm Byter vinke Ändrar fun Förfluten t Lägg till den aktuella källan i Mina favoriter. (Visas inte när den aktuella källan har lagts till.) Minskar frekvens Snabbvalsknapp Visar den förinställda tjänsten vid en kort nedtryckning. Om en knapp hålls intryckt längre än 2 sekunder, lagras den nuvarande stationen som en förinställd station. Visar skärmen Välj PTY Byter frekvensba Ökar frekvens Ändrar kanalsökningsläge Ändrar funktionsknapp SEEK lägesindikering Visa listan för tjänstesökning

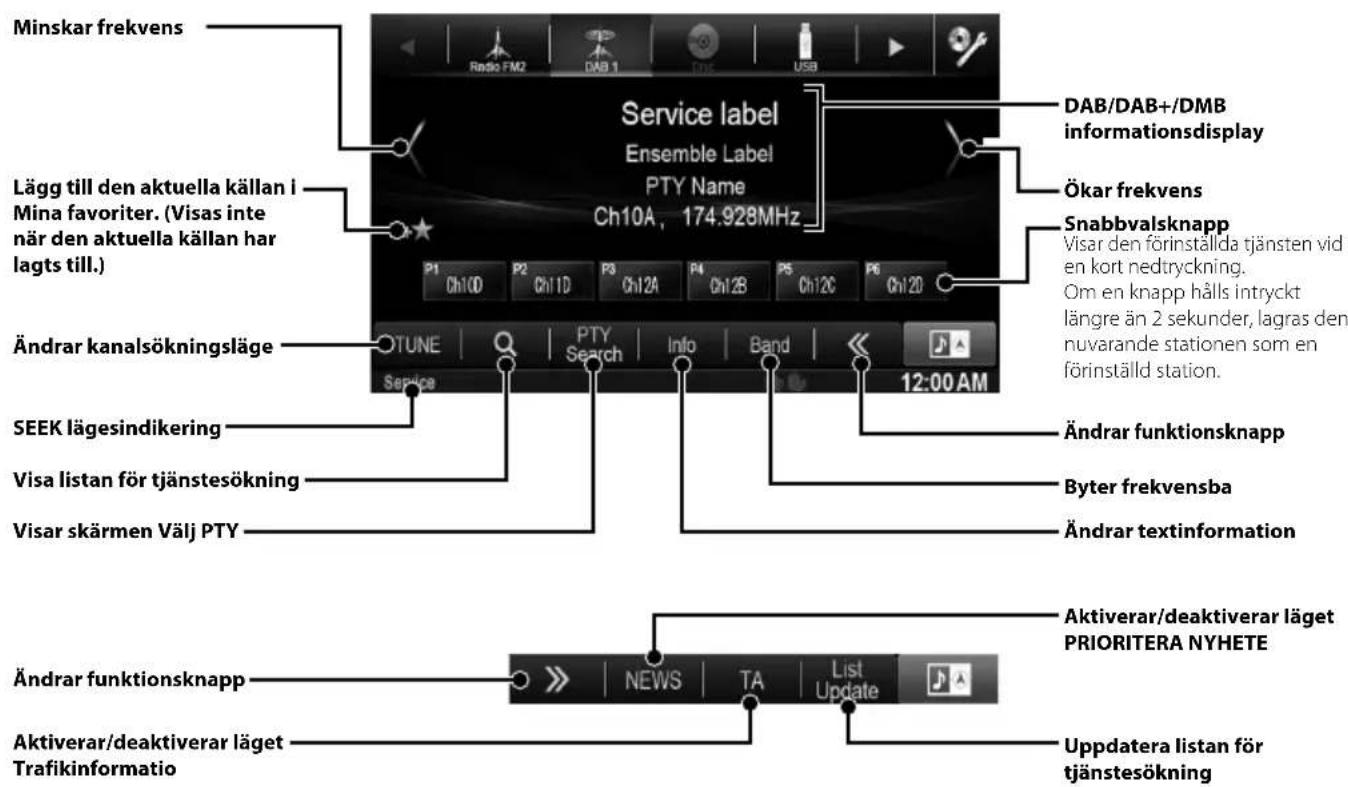

informationsdisplay Ändrar textinformation Aktiverar/deaktiverar läget PRIORITERA NYHETE Uppdatera listan för tjänstesökning Ändrar funktionsknapp Aktiverar/deaktiverar läget Trafikinformatio Lägg till den aktuella källan i Mina favoriter. (Visas inte när den aktuella källan har lagts till.) Användarhandledning DAB/DAB+/DMB DAB/DAB+/DMB-användning Lägg till de i Mina favo när den akt lagts till.) Lägg till de Mina favor när den akt lagts till.)ALPINE X800D-U QRG 68-24567Z45-A (SE) 9-SE napparna

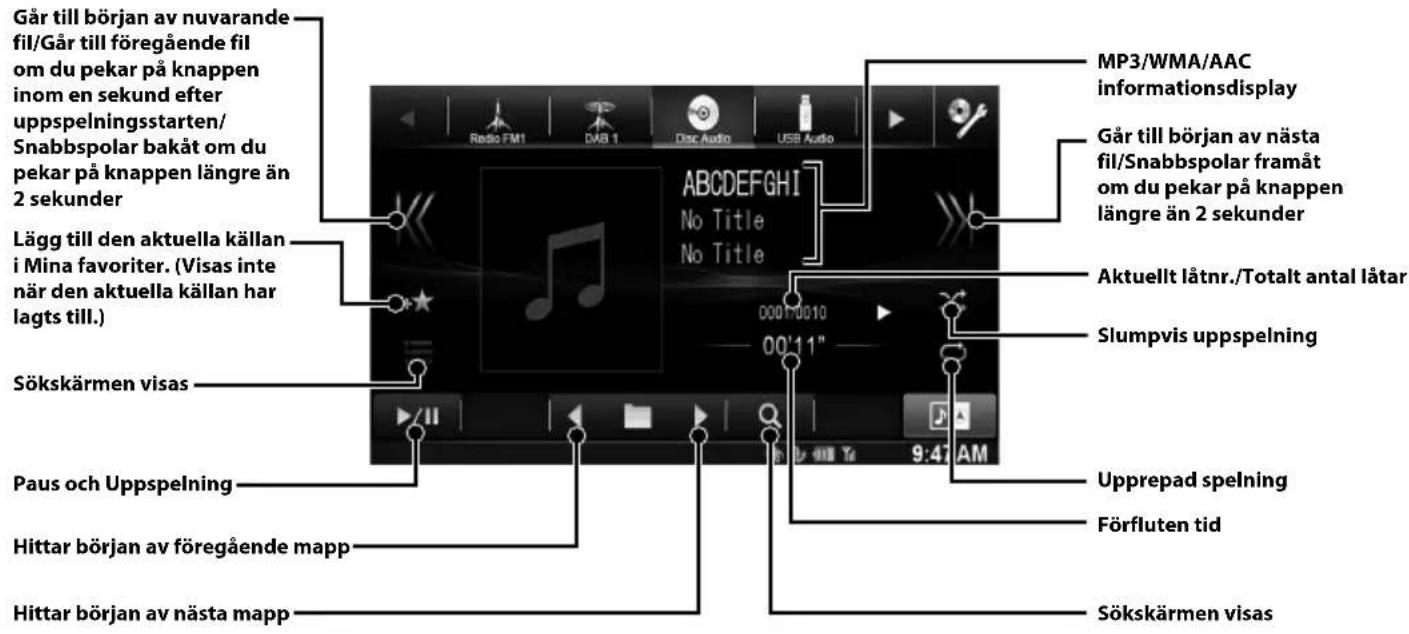

tryckt , lagras den som en napp isplay ation PTY rar Användarhandledning CD/MP3/WMA/AAC MP3/WMA/AAC-användning Sökskärmen visas Går till början av nuvarande fil/Går till föregående fil om du pekar på knappen inom en sekund efter uppspelningsstarten/ Snabbspolar bakåt om du pekar på knappen längre än 2 sekunder Hittar början av föregående mapp Hittar början av nästa mapp Slumpvis uppspelning Aktuellt låtnr./Totalt antal låtar Upprepad spelning Går till början av nästa fil/Snabbspolar framåt om du pekar på knappen längre än 2 sekunder

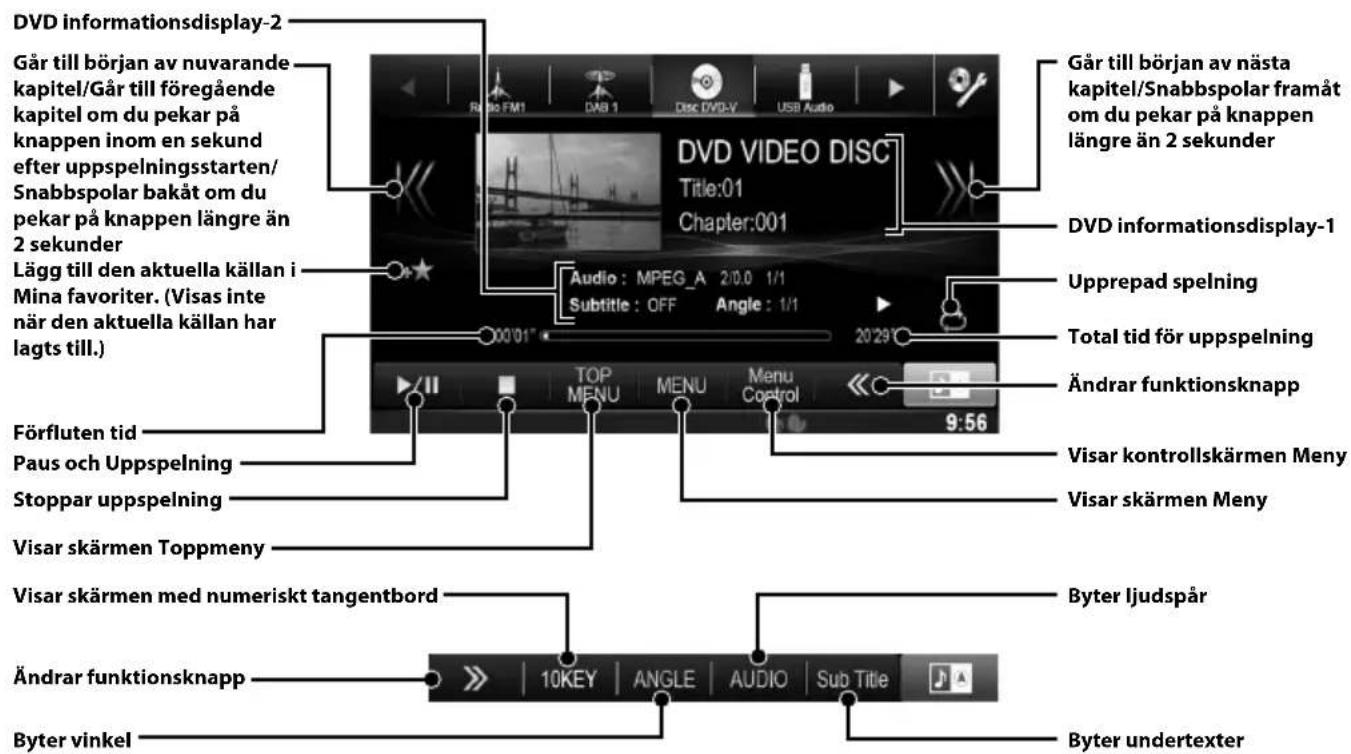

informationsdisplay Förfluten tid Sökskärmen visas Paus och Uppspelning Användarhandledning DVD DVD-funktion När du pekar på dvd-uppspelningsskärmen, visas funktionsskärmen DVD. Nedan visas ett exempel på en DVD- VIDEO-funktionsskärm. Visar skärmen med numeriskt tangentbord Går till början av nuvarande kapitel/Går till föregående kapitel om du pekar på knappen inom en sekund efter uppspelningsstarten/ Snabbspolar bakåt om du pekar på knappen längre än 2 sekunder Visar skärmen Meny Ändrar funktionsknapp Upprepad spelning Stoppar uppspelning Går till början av nästa kapitel/Snabbspolar framåt om du pekar på knappen längre än 2 sekunder DVD informationsdisplay-1 Paus och Uppspelning DVD informationsdisplay-2 Visar skärmen Toppmeny Byter vinkel Ändrar funktionsknapp Visar kontrollskärmen Meny Byter ljudspår Byter undertexter Förfluten tid Total tid för uppspelning jänsten vid tryckt , lagras den som en app

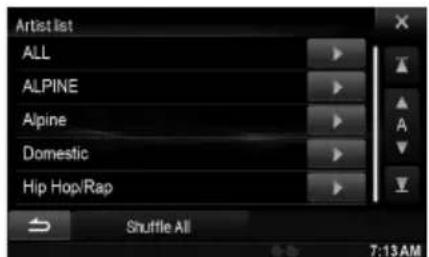

Lägg till den aktuella källan i Mina favoriter. (Visas inte när den aktuella källan har lagts till.) Lägg till den aktuella källan i Mina favoriter. (Visas inte när den aktuella källan har lagts till.)ALPINE X800D-U QRG 68-24567Z45-A (SE) 10-SE Söka efter en musikfil Till exempel: Söka efter artistens namn 1 Peka på [ (Search)] under uppspelning. 2 Peka på [Music]. 3 Peka på [Artists]. 4 Peka på det markerade artistnamnet. Sökningsskärmen för album för markerad artist visas.Tryck på [p] för önskad artist för att spela upp alla låtar med den valda artisten. 5 Peka på det önskade albumets namn. Alla låtar för det valda albumet visas.Tryck på [p] för önskat album för att spela upp alla låtar från det valda albumet. 6 Peka på den önskade låtens namn. Den valda låten spelas upp.Om du trycker på [p] för ”ALL” så kommer alla låtar i listan att spelas upp. Användarhandledning iPod/iPhone (tillval) Använda iPod/iPhone (tillval) En iPod/iPhone kan anslutas till den här enheten med hjälp av en adapterkabel (KCU-461iV, säljs separat). Om du ansluter en iPod som kan visa video, kan du förutom att lyssna på musik även titta på filmer. Den här enheten stöder inte videouppspelning från iPhone 5 osv. med Lightning-kontakt. Ljudläge

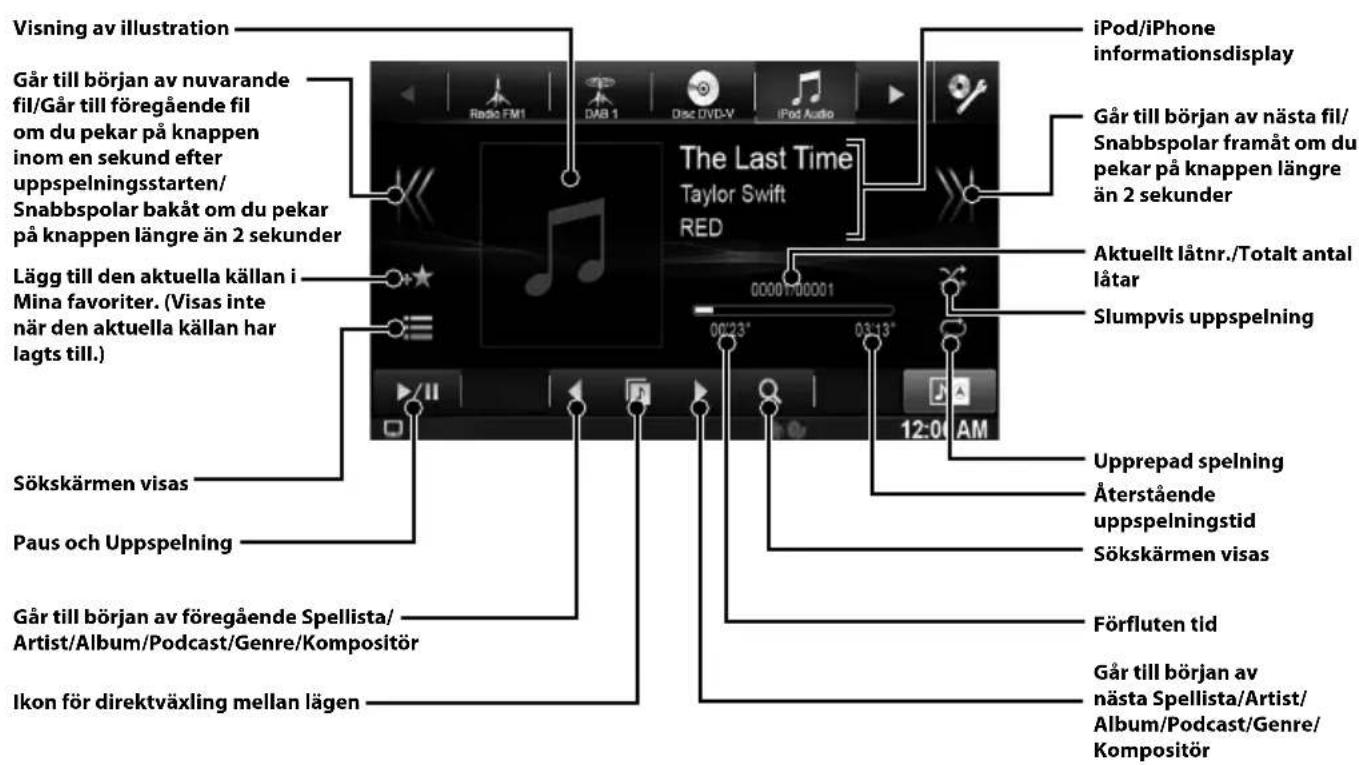

Visning av illustrationGår till början av nuvarande fil/Går till föregående fil om du pekar på knappen inom en sekund efter uppspelningsstarten/Snabbspolar bakåt om du pekar på knappen längre än 2 sekunderAktuellt låtnr./Totalt antal låtarSökskärmen visasPaus och UppspelningGår till början av föregående Spellista/Artist/Album/Podcast/Genre/KompositörIkon för direktväxling mellan lägeniPod/iPhone informationsdisplayGår till början av nästa fil/Snabbspolar framåt om du pekar på knappen längre än 2 sekunderSlumpvis uppspelningUpprepad spelningÅterstående uppspelningstidSökskärmen visasGår till början av nästa Spellista/Artist/Album/Podcast/Genre/KompositörFörfluten tid USB Du kan sp interna sp Se ”MP3/ Videol Går till börj fil/Går till fom du pekinom en seuppspelninSnabbspolpekar på kn2 sekunder DivX® infor Sökskärme Paus och U Stoppar upHittar börjaHittar börja Ändrar fun Lägg till den aktuella källan i Mina favoriter. (Visas inte när den aktuella källan har lagts till.)Lägg till de i Mina favo när den aktlagts till.)ALPINE X800D-U QRG 68-24567Z45-A (SE) 11-SE et. artist upp alla

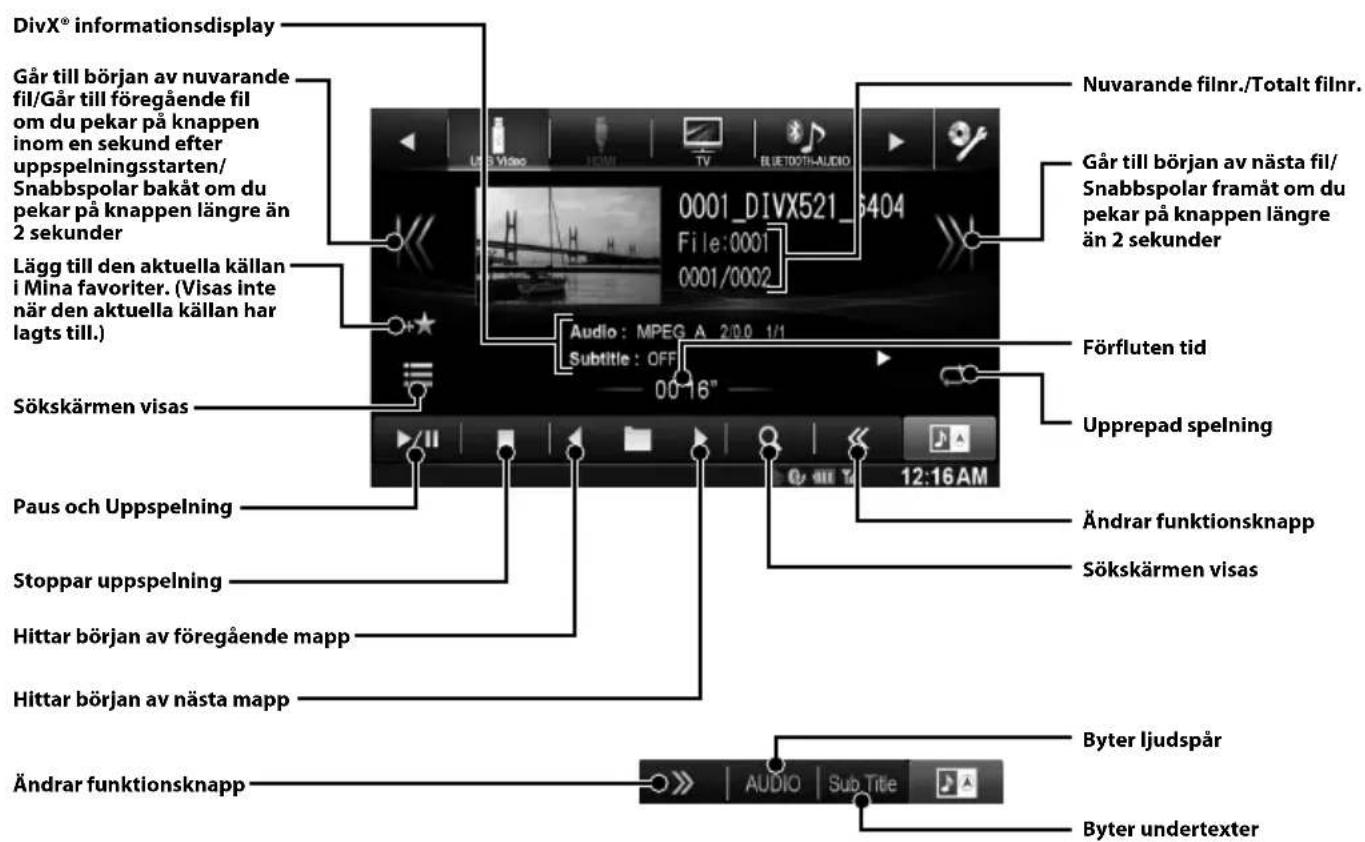

upp alla a låtar i Om du otalt antal playv nästa fil/måt om du en längre elningingdasv Artist/ /Genre/ Användarhandledning USB-minne (tillval) USB-minnesanvändning (tillval) Du kan spela upp musikfiler (MP3/WMA/AAC) och videofiler (DivX®) lagrade i ett USB-minne på det här systemets interna spelare. Denna sektion förklarar endast musikrelaterade åtgärder. Se ”MP3/WMA/AAC-användning” (sida 9) för information om musik. Videoläge Går till början av nuvarande fil/Går till föregående fil om du pekar på knappen inom en sekund efter uppspelningsstarten/Snabbspolar bakåt om du pekar på knappen längre än 2 sekunderDivX® informationsdisplaySökskärmen visasPaus och UppspelningStoppar uppspelningHittar början av föregående mappHittar början av nästa mappNuvarande filnr./Totalt filnr.Går till början av nästa fil/Snabbspolar framåt om du pekar på knappen längre än 2 sekunderUpprepad spelningFörfluten tidÄndrar funktionsknappSökskärmen visasÄndrar funktionsknappByter ljudspårByter undertexterLägg till den aktuella källan i Mina favoriter. (Visas inte när den aktuella källan har lagts till.)ALPINE X800D-U QRG 68-24567Z45-A (SE) 12-SE Användarhandledning BLUETOOTH-inställning, Använda BLUETOOTH Styrning av handsfreetelefon Du kan ringa handsfree med X800D-U/INE-W987D om mobiltelefonen är kompatibel med en HFP-profil (Hands-Free Profile, handsfree-profil). Hur man ansluter till en BLUETOOTH- kompatibel enhet (parar ihop) 1 Peka på ikonen [Setup] i toppbannern. Ikonen [INSTÄLLNING] 2 Tryck på [ ] (BLUETOOTH). 3 Tryck på [BLUETOOTH]. 4 Tryck på [o] eller [p] för ”BLUETOOTH” och ställ in på ”On”. 5 Tryck på [ ]. 6 Tryck på [Välj BLUETOOTH-enhet]. 7 Tryck på [Search] för ”Ingen enhet”. Enhetslistan visar upp till 10 alternativ. 8 Tryck på [Audio] eller [Hands-free] för den enhet på listan du vill ansluta. Audio: Ställer in för användning som ljudenhet.Hands-free: Ställer in för användning som Handsfree-enhet. 9 När registreringen av enheten är slutförd visas ett meddelande och enheten återgår till normalläge. BLUETOOTH-registreringsprocessen skiljer sig åt beroende på enhetens version och SSP (Simple Secure Pairing). Om ett lösenord på 4 eller 6 tecken visas på denna enhet, anger du lösenordet med den BLUETOOTH-kompatibla enheten.Om ett lösenord på 6 tecken visas på denna enhet bör du se till att samma lösenord visas på den BLUETOOTH-kompatibla enheten och pekar på ”Yes”. Besvara ett samtal 1 Ett inkommande samtal sätter igång ringtonen och en inkommande samtalsvisning. 2 Peka på [ ] eller tryck på (Telefon). Samtalet startar. Avsluta samtalet 1 Tryck på [ ]. Samtalet avslutas.

Mirr MirrorLin Med Mirr När en eller Ca 1 Try Skä 2 Try Skä 3 Try 4 Try Mediek Manöv smartp HDM Enheten ljud och v kan inte s 1 Try 2 Pe 3 I H

• •••ALPINE X800D-U QRG 68-24567Z45-A (SE) 13-SE TOOTH ör den utförd återgår

n). Användarhandledning MirrorLink™ (tillval) MirrorLink™-funktion (tillval) MirrorLink är en standard för anslutning mellan en X800D-U/INE-W987D och en mobiltelefon. Med MirrorLink kan du visa en mobiltelefonskärm och styra mobiltelefonens appar via den här enheten. När en smartphone med appar för MirrorLink ansluts via USB visas källikonen för Mirror Mode och/ eller Car Mode på toppbannern. Ikonen blir ogiltig om smartphonen kopplas bort från enheten. 1 Tryck på -knappen. Skärmen Ljud/Bild visas. 2 Tryck på [Mirror Mode] eller [Car Mode] på toppbannern. Skärmen för det valda läget visas. 3 Tryck på knappen (Mina favoriter) under helskärmsläget. Mediekontrollknapparna visas. 4 Tryck på mediekontrollknapparna för att manövrera enheten. Mediekontrollknapparna skiljer sig åt beroende på läget. Manöverlägena på den här enheten kan skilja sig från funktionerna på din smartphone, beroende på den anslutna smartphonen. Användarhandledning HDMI-enhet (tillval) HDMI-enhet (tillval) Enheten kan anslutas till en elektronisk enhet som stödjer HDMI-utsignal via HDMI-gränssnittet och kan spela upp ljud och video med HD-signal. Men enheten visar bara den elektroniska enhetens gränssnitt genom spegling, du kan inte styra den elektroniska enheten från den här enheten. 1 Tryck på knappen . 2 Peka på [HDMI] på toppbannern. När du kopplar bort HDMI-enheten blir källikonen för HDMI grå. 3 I HDMI-spelarläget visar enhetens skärm innehållet från den elektroniska utrustningen som en spegelbild. Det är inte alla enheter med HDMI-utgång som upptäcks av denna enhet.

• ••Användarhandledning Installation Installation X800D-U-användare För installation av X800D-U, se handboken i den separat inköpta installationssatsen för varje biltyp. Var aktsam med de elektriska komponenter i fordonet som installerats på fabriken (t.ex. en inbyggd dator) när anslutningar görs till fordonets elsystem. Använd inte ledningarna till sådana komponenter som strömförsörjningskablar för den här enheten. Kontrollera att säkringen för avsedd krets till X800D-U/INE-W987D har rätt amperetal innan X800D-U/INE-W987D ansluts till säkringsdosan. Om du ansluter till en säkring med fel amperetal riskerar du att skada enheten och/eller fordonets elsystem. Kontakta en Alpine-handlare om osäkerhet föreligger.Bildskärmen måste vara helt infälld i sitt hölje vid montering. Annarskan det uppståproblem. 1 Innan montering måste du kontrollera att öppningen och stängningen av displayen inte stör växelspakens rörelser. Rörlig bildskärm 2 Enheten skall monteras med en lutning på mellan horisontalplanet och max 30°. Notera att installation i en vinkel utanför denna räckvidd kommer att resultera i minskad prestanda och möjligen skada.

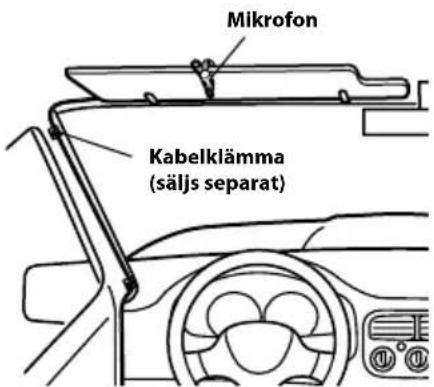

3 Montera mikrofonen. För säker användning, kontrollera följande:att placeringen är stabil och fast.att förarens sikt och hantering inte är hindrade.att mikrofonen är placerad där förarens röst lätt kan fångas upp (på solskyddet, etc.).När du talar in i mikrofonen ska du inte behöva ändra din körställning. Detta kan orsaka en distraktion och tar uppmärksamheten från fordonet och vägen. Ta noga i åtanke riktning och avstånd när du monterar mikrofonen. Bekräfta att förarens röst lätt kan fångas upp från den valda platsen.MikrofonKabelklämma (säljs separat) 4 Ta bort monteringskassetten från huvudenheten. Den här enhetenKassettnycklar (medföljer) Skjut in enheten i monteringskassetten och sätt fast den.

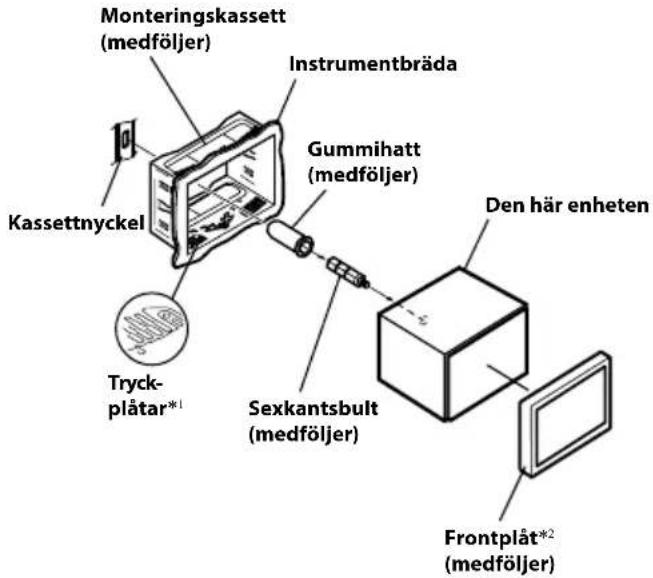

• ALPINE X800D-U QRG 68-24567Z45-A (SE) 15-SE För INE-W987D Monteringskassett (medföljer)InstrumentbrädaDen här enhetenFrontplåt*

(medföljer)Tryck- plåtar*

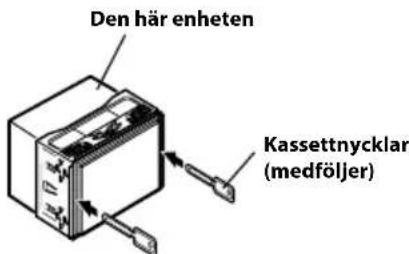

KassettnyckelGummihatt (medföljer)Sexkantsbult (medföljer) *1 Om den installerade monteringskassetten är lös i instrumentbrädan kan du åtgärda det genom att böja tryckplåtarna något. *2 Den medföljande frontplaten kan monteras. 5 Om det redan finns ett fäste på bilen sätter du i den långa sexkantsbulten på bakre panelen av INE-W987D och sätter på gummihatten på bulten. Om det inte finns något monteringsstöd på bilen skall huvudenheten förstärkas med metallbygeln (medföljer ej). Anslut jordkabeln till ren metallpunkt med en skruv (*1), som redan finns på bilens chassi. Anslut alla kablar till INE-W987D enligt beskrivningen i kopplingsschemat.

Den här enhetenSkruvChassi

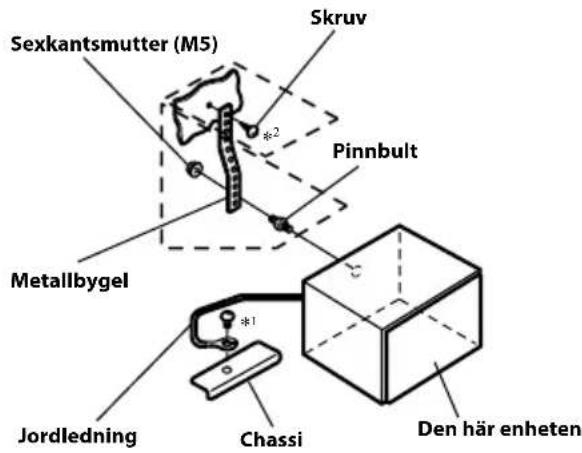

Sexkantsmutter (M5)PinnbultMetallbygelJordledning För skruven märkt ”*2”, måste du använda en lämplig skruv för den valda monteringsplatsen. 6 Skjut in INE-W987D i instrumentbrädan tills den klickar. Detta garanterar att enheten fästs ordentligt och inte kan lossna från instrumentbrädan av misstag.

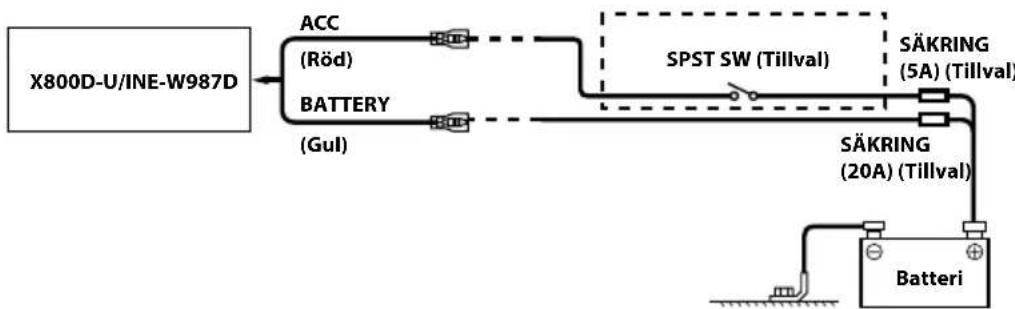

Kopplingsschema för SPST-brytare (säljs separat) (Om ACC-strömförsörjning inte är tillgänglig) SPST SW (Tillval)X800D-U/INE-W987D ACC (Röd)BATTERY(Gul)SÄKRING (5A) (Tillval)SÄKRING (20A) (Tillval)Batteri Om du inte kan ta ström direkt från tändningslåset, bör du montera en särskild SPST-brytare (Single-Pole, Single-Throw) (säljs separat) och en säkring (säljs separat). Diagrammet och säkringens amperevärde som visas ovan gäller då X800D-U/INE-W987D används individuellt. Om strömkabeln (tändning) från X800D-U/INE-W987D ansluts direkt till fordonsbatteriets pluspol (+) drar X800D-U/ INE-W987D en liten mängd ström (åtskilliga hundra milliampere) även då strömbrytaren är avstängd (OFF). Det kan orsaka att batteriet laddas ur.

drade. öst lätt höva

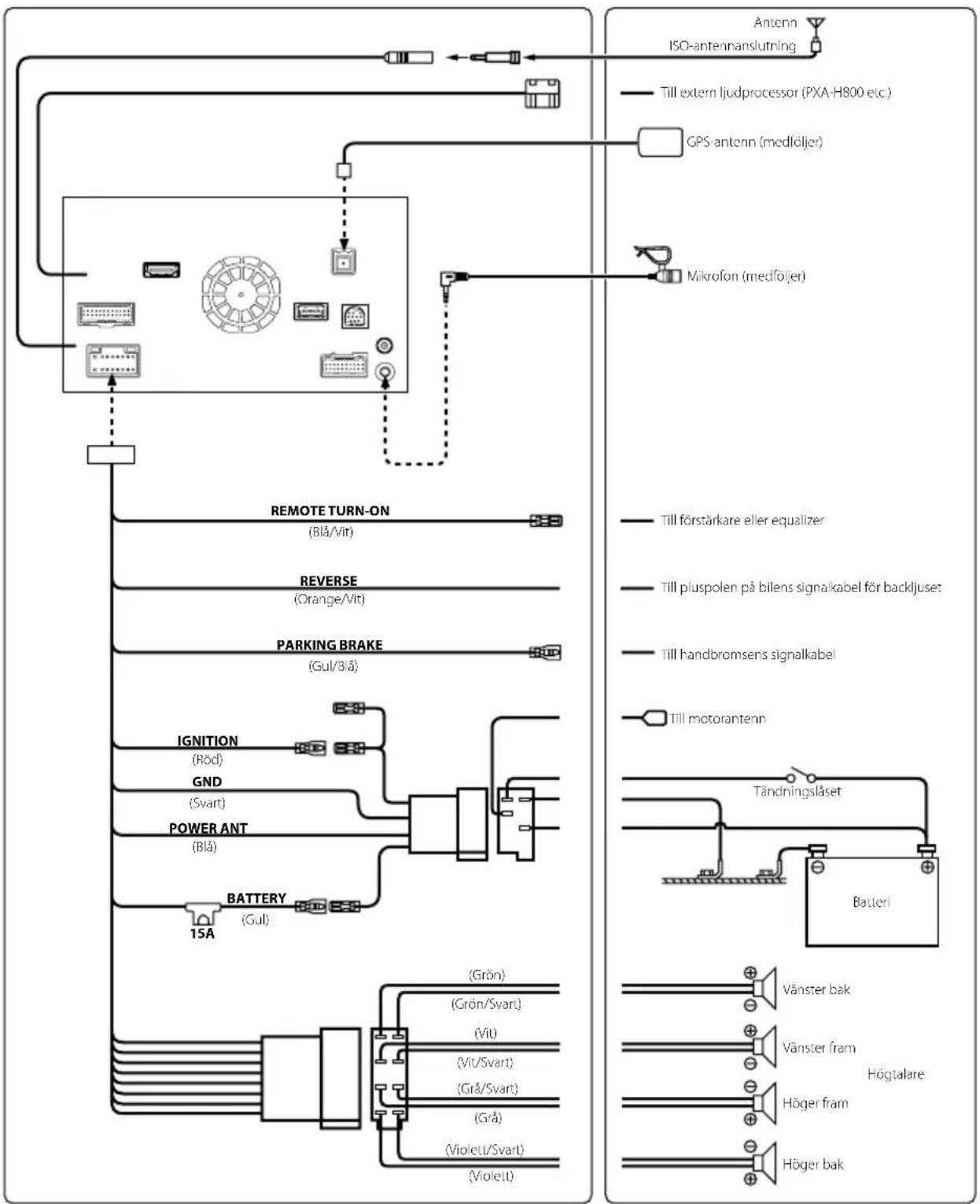

fordonet vstånd örarens tsen. tten ochALPINE X800D-U QRG 68-24567Z45-A (SE) 16-SE Användarhandledning Anslutningar Anslutningar Anslutningar 1/2 Mikrofon (medföljer)REMOTE TURN-ONAntenn(Blå/Vit)REVERSE(Orange/Vit)PARKING BRAKE(Grön)(Grön/Svart)GPS-antenn (medföljer)Till förstärkare eller equalizerTill pluspolen på bilens signalkabel för backljusetTill handbromsens signalkabelVänster bakVänster framHöger framHöger bakHögtalare(Vit)(Vit/Svart)(Grå/Svart)(Grå)(Violett/Svart)(Violett)BatteriTändningslåset(Gul/Blå)IGNITION(Röd)BATTERY(Gul) GND (Svart) 15A ISO-antennanslutningTill motorantennPOWER ANT(Blå) Anslut Till extern ljudprocessor (PXA-H800 etc.)ALPINE X800D-U QRG 68-24567Z45-A (SE) 17-SE

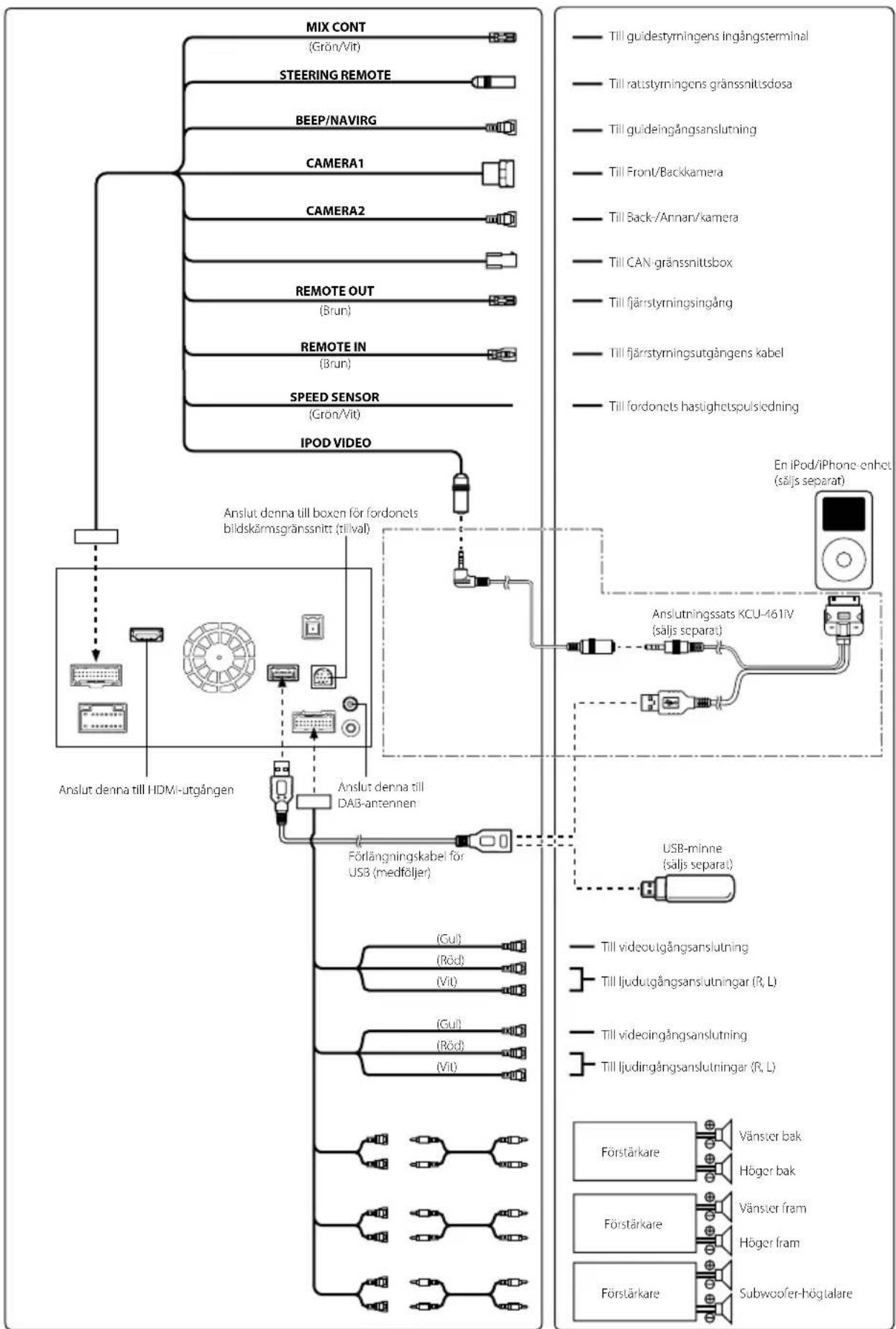

Anslutningar 2/2 SPEED SENSOR (Grön/Vit) IPOD VIDEO Till fordonets hastighetspulsledning (Brun) REMOTE IN (Brun) Anslut denna till DAB-antennen Förlängningskabel för USB (medföljer) En iPod/iPhone-enhet (säljs separat) Anslutningssats KCU-461iV (säljs separat) USB-minne (säljs separat) MIX CONT (Grön/Vit) STEERING REMOTE BEEP/NAVIRG CAMERA1 CAMERA2 REMOTE OUT Anslut denna till boxen för fordonets bildskärmsgränssnitt (tillval) Anslut denna till HDMI-utgången (Gul) (Röd) (Vit) (Gul) (Röd) (Vit) Till videoutgångsanslutning Till ljudutgångsanslutningar (R, L) Till videoingångsanslutning Till ljudingångsanslutningar (R, L) Förstärkare Förstärkare Förstärkare Vänster bak Höger bak Vänster fram Höger fram Subwoofer-högtalare Till guidestyrningens ingångsterminal Till rattstyrningens gränssnittsdosa Till guideingångsanslutning Till Back-/Annan/kamera Till Front/Backkamera Till fjärrstyrningsingång Till fjärrstyrningsutgångens kabel Till CAN-gränssnittsboxALPINE X800D-U QRG 68-24567Z45-A (SE) 18-SE Användarhandledning Specifikationer Specifikationer BILDSKÄRMSAVSNITT Skärmstorlek 7,0-tums (INE-W987D) 8,0-tums (X800D-U) LCD Genomskinlig typ TN LCD Driftsystem TFT aktiv matris Antal bildelement 1 152 000 st. (800 × 480 × 3 (RGB)) Antal effektiva bildelement 99% eller fler Belysningssystem LED FM TUNER-AVSNITT Mottagningsomfång 87,5 – 108,0 MHz Enkanalig användbar känslighet 8,1 dBf (0,7 µV/75 ohm) Känslighet vid 50 dB:s störavstånd 12 dBf (1,1 µV/75 ohm) Alternativ kanalselektivitet 80 dB Signalbrusförhållande 65 dB Stereoseparation 35 dB Infångningsindex 2,0 dB MW TUNER-AVSNITT Mottagningsomfång 531 – 1 602 kHz Användbar känslighet 25,1 µV/28 dBf LW TUNER-AVSNITT Mottagningsomfång 153 – 281 kHz Känslighet (IEC standard) 31,6 µV/30 dBf USB-AVSNITT USB-krav USB 1.1/2.0 Max. strömförbrukning 1000 mA USB-klass USB (uppspelning från enhet)/ USB (masslagringsklass) Filsystem FAT12/16/32 MP3-avkodning MPEG-1/2 AUDIO Layer-3 WMA-avkodning Windows Media™-ljud AAC-avkodning AAC-LC-format ”.m4a”-fil Antal kanaler 2-kanals (Stereo) Frekvensåtergivning* 5 – 20 000 Hz (±1 dB) Total harmonisk förvrängning 0,008 % (vid 1 kHz) Dynamikomfång 95 dB (vid 1 kHz) Signalbrusförhållande 100 dB Kanalseparation 85 dB (vid 1 kHz) Frekvensomfånget kan variera beroende på kodningsprogramvara/bitfrekvens. CD/DVD-avsnitt Frekvensåtergivning 5 – 20 000 Hz (±1 dB) Svaj (%WRMS) Under den mätbara gränsen Total harmonisk förvrängning 0,008 % (vid 1 kHz) Dynamikomfång 95 dB (vid 1 kHz) Kanalseparation 85 dB (vid 1 kHz) Horisontell upplösning 500 linjer eller större Videosignalnivå 1Vp-p (75 ohms) Signalbrusförhållande för bild DVD: 60 dB Signalbrusförhållande för ljud 100 dB

PICKUP Våglängd DVD: 666 nm CD: 785 nm Lasereffekt CLASS II GPS-avsnitt GPS mottagningsfrekvens 1 575,42 ± 1 MHz GPS mottagningskänslighet -130 dB max. BLUETOOTH-AVSNITT BLUETOOTH-specifikation Bluetooth V2.1+EDR Uteffekt +4 dBm Max. (effektklass 2) Profil HFP (Hands-Free Profile) OPP (Object Push Profile) PBAP (Phone Book Access Profile) A2DP (Advanced Audio Distribution Profile) AVRCP (Audio/Video Remote Control Profile) ALLMÄNT Strömförsörjning 14,4 V likström (11–16 V tolerans) Driftstemperatur -20°C till + 60°C Maximal uteffekt 50 W × 4 Spänning ut 4 000 mV/10 kohm Vikt 2,86 kg (INE-W987D) 2,85 kg (X800D-U) Ljudutmatningsnivå Preout (fram, bak): 4 V/10 kohm (max.) Preout (Subwoofer): 4 V/10 kohm (max.) AUX OUT: 1,2 V/10 kohm (max.) CHASSISTORLEK Bredd 178 mm Höjd 100 mm Djup 164 mm NOSSTORLEK Bredd 171 mm (INE-W987D) 190 mm (X800D-U) Höjd 96 mm (INE-W987D) 120 mm (X800D-U) Djup 25 mm (INE-W987D) 10 mm (X800D-U) Till följd av fortgående produktförbättringar förbehålls rätten till ändringar av tekniska data och utförande utan föregående meddelande. LCD-skärmen är tillverkad med ytterst hög precision. Andelen fullt fungerande bildpunkter överstiger 99,99% av hela skärmen. Det innebär att 0,01 % av punkterna kan vara ständigt tända eller släckta.
