РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ X800DU ALPINE

Запишите серийный номер своего устройства в предоставленном далее месте и сохраните его для дальнейшего использования. СЕРИЙНЫЙ НОМЕР: СЕРИЙНЫЙ НОМЕР ISO: AL ДАТА УСТАНОВКИ: КТО УСТАНАВЛИВАЛ: МЕСТО ПРИОБРЕТЕНИЯ: Подробную информацию о всех функциях см. в “Руководстве пользователя”, записанном на прилагаемом компакт-диске. (Так как это информационный компакт- диск, его нельзя использовать для воспроизведения музыки или изображений на проигрывателе.) При необходимости дилер ALPINE всегда сможет предоставить вам печатную версию “Руководства пользователя”, записанного на компакт-диске.

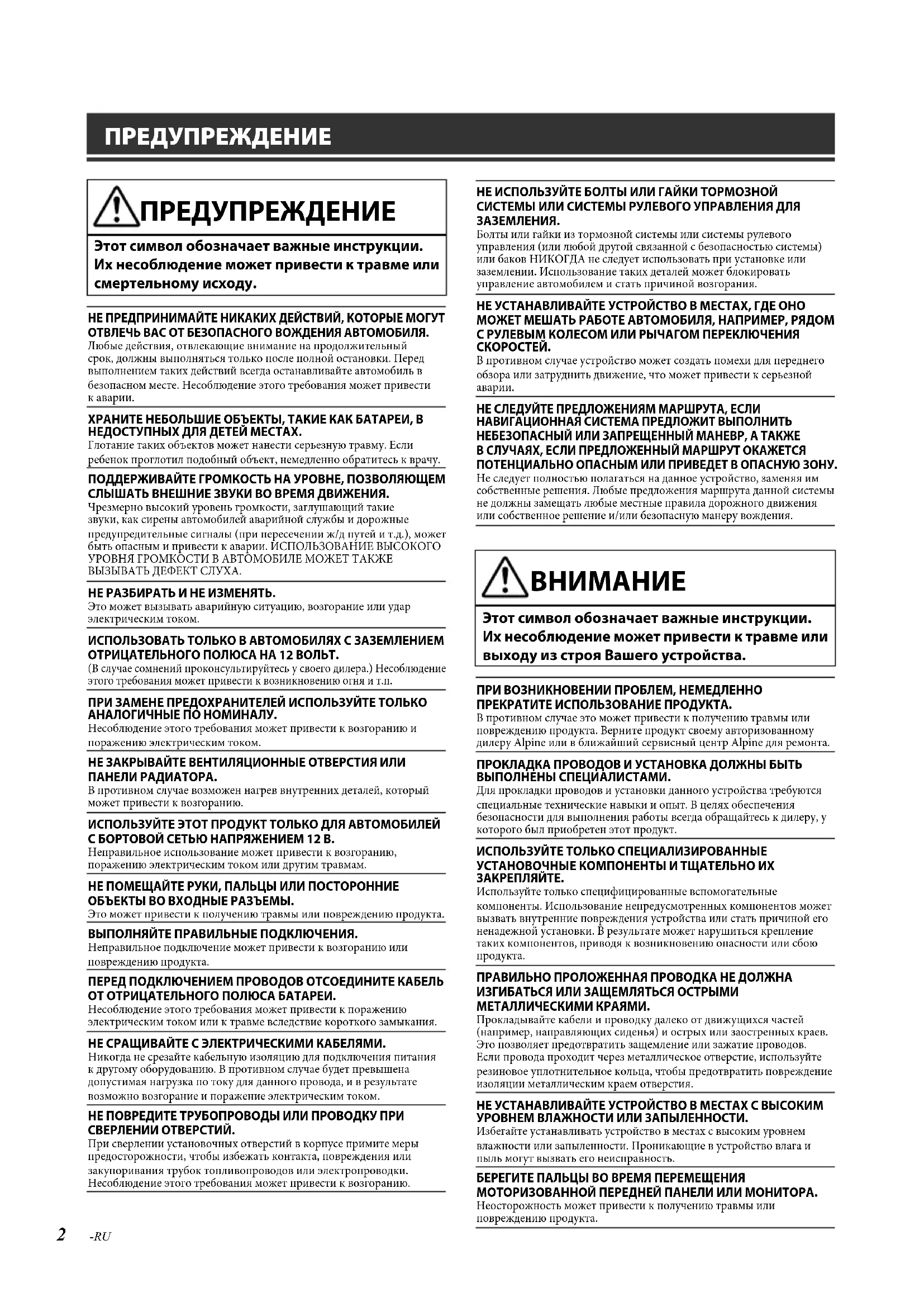

ОсноРасполоe ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ Этот символ обозначает важные инструкции. Их несоблюдение может привести к травме или смертельному исходу.НЕ ПРЕДПРИНИМАЙТЕ НИКАКИХ ДЕЙСТВИЙ, КОТОРЫЕ МОГУТ ОТВЛЕЧЬ ВАС ОТ БЕЗОПАСНОГО ВОЖДЕНИЯ АВТОМОБИЛЯ.Любые действия, отвлекающие внимание на продолжительный срок, должны выполняться только после полной остановки. Перед выполнением таких действий всегда останавливайте автомобиль в безопасном месте. Несоблюдение этого требования может привести к аварии.ХРАНИТЕ НЕБОЛЬШИЕ ОБЪЕКТЫ, ТАКИЕ КАК БАТАРЕИ, В НЕДОСТУПНЫХ ДЛЯ ДЕТЕЙ МЕСТАХ.Глотание таких объектов может нанести серьезную травму. Если ребенок проглотил подобный объект, немедленно обратитесь к врачу.ПОДДЕРЖИВАЙТЕ ГРОМКОСТЬ НА УРОВНЕ, ПОЗВОЛЯЮЩЕМ СЛЫШАТЬ ВНЕШНИЕ ЗВУКИ ВО ВРЕМЯ ДВИЖЕНИЯ.Чрезмерно высокий уровень громкости, заглушающий такие звуки, как сирены автомобилей аварийной службы и дорожные предупредительные сигналы (при пересечении ж/д путей и т.д.), может быть опасным и привести к аварии. ИСПОЛЬЗОВАНИЕ ВЫСОКОГО УРОВНЯ ГРОМКОСТИ В АВТОМОБИЛЕ МОЖЕТ ТАКЖЕ ВЫЗЫВАТЬ ДЕФЕКТ СЛУХА.НЕ РАЗБИРАТЬ И НЕ ИЗМЕНЯТЬ.Это может вызывать аварийную ситуацию, возгорание или удар электрическим током.ИСПОЛЬЗОВАТЬ ТОЛЬКО В АВТОМОБИЛЯХ С ЗАЗЕМЛЕНИЕМ ОТРИЦАТЕЛЬНОГО ПОЛЮСА НА 12 ВОЛЬТ.(В случае сомнений проконсультируйтесь у своего дилера.) Несоблюдение этого требования может привести к возникновению огня и т.п.ПРИ ЗАМЕНЕ ПРЕДОХРАНИТЕЛЕЙ ИСПОЛЬЗУЙТЕ ТОЛЬКО АНАЛОГИЧНЫЕ ПО НОМИНАЛУ.Несоблюдение этого требования может привести к возгоранию и поражению электрическим током.НЕ ЗАКРЫВАЙТЕ ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ ИЛИ ПАНЕЛИ РАДИАТОРА.В противном случае возможен нагрев внутренних деталей, который может привести к возгоранию.ИСПОЛЬЗУЙТЕ ЭТОТ ПРОДУКТ ТОЛЬКО ДЛЯ АВТОМОБИЛЕЙ С БОРТОВОЙ СЕТЬЮ НАПРЯЖЕНИЕМ 12 В.Неправильное использование может привести к возгоранию, поражению электрическим током или другим травмам.НЕ ПОМЕЩАЙТЕ РУКИ, ПАЛЬЦЫ ИЛИ ПОСТОРОННИЕ ОБЪЕКТЫ ВО ВХОДНЫЕ РАЗЪЕМЫ.Это может привести к получению травмы или повреждению продукта.ВЫПОЛНЯЙТЕ ПРАВИЛЬНЫЕ ПОДКЛЮЧЕНИЯ.Неправильное подключение может привести к возгоранию или повреждению продукта.ПЕРЕД ПОДКЛЮЧЕНИЕМ ПРОВОДОВ ОТСОЕДИНИТЕ КАБЕЛЬ ОТ ОТРИЦАТЕЛЬНОГО ПОЛЮСА БАТАРЕИ.Несоблюдение этого требования может привести к поражению электрическим током или к травме вследствие короткого замыкания.НЕ СРАЩИВАЙТЕ С ЭЛЕКТРИЧЕСКИМИ КАБЕЛЯМИ.Никогда не срезайте кабельную изоляцию для подключения питания к другому оборудованию. В противном случае будет превышена допустимая нагрузка по току для данного провода, и в результате возможно возгорание и поражение электрическим током.НЕ ПОВРЕДИТЕ ТРУБОПРОВОДЫ ИЛИ ПРОВОДКУ ПРИ СВЕРЛЕНИИ ОТВЕРСТИЙ.При сверлении установочных отверстий в корпусе примите меры предосторожности, чтобы избежать контакта, повреждения или закупоривания трубок топливопроводов или электропроводки. Несоблюдение этого требования может привести к возгоранию.НЕ ИСПОЛЬЗУЙТЕ БОЛТЫ ИЛИ ГАЙКИ ТОРМОЗНОЙ СИСТЕМЫ ИЛИ СИСТЕМЫ РУЛЕВОГО УПРАВЛЕНИЯ ДЛЯ ЗАЗЕМЛЕНИЯ.Болты или гайки из тормозной системы или системы рулевого управления (или любой другой связанной с безопасностью системы) или баков НИКОГДА не следует использовать при установке или заземлении. Использование таких деталей может блокировать управление автомобилем и стать причиной возгорания.НЕ УСТАНАВЛИВАЙТЕ УСТРОЙСТВО В МЕСТАХ, ГДЕ ОНО МОЖЕТ МЕШАТЬ РАБОТЕ АВТОМОБИЛЯ, НАПРИМЕР, РЯДОМ С РУЛЕВЫМ КОЛЕСОМ ИЛИ РЫЧАГОМ ПЕРЕКЛЮЧЕНИЯ СКОРОСТЕЙ.В противном случае устройство может создать помехи для переднего обзора или затруднить движение, что может привести к серьезной аварии.НЕ СЛЕДУЙТЕ ПРЕДЛОЖЕНИЯМ МАРШРУТА, ЕСЛИ НАВИГАЦИОННАЯ СИСТЕМА ПРЕДЛОЖИТ ВЫПОЛНИТЬ НЕБЕЗОПАСНЫЙ ИЛИ ЗАПРЕЩЕННЫЙ МАНЕВР, А ТАКЖЕ В СЛУЧАЯХ, ЕСЛИ ПРЕДЛОЖЕННЫЙ МАРШРУТ ОКАЖЕТСЯ ПОТЕНЦИАЛЬНО ОПАСНЫМ ИЛИ ПРИВЕДЕТ В ОПАСНУЮ ЗОНУ.Не следует полностью полагаться на данное устройство, заменяя им собственные решения. Любые предложения маршрута данной системы не должны замещать любые местные правила дорожного движения или собственное решение и/или безопасную манеру вождения. Этот символ обозначает важные инструкции. Их несоблюдение может привести к травме или выходу из строя Вашего устройства.ПРИ ВОЗНИКНОВЕНИИ ПРОБЛЕМ, НЕМЕДЛЕННО ПРЕКРАТИТЕ ИСПОЛЬЗОВАНИЕ ПРОДУКТА.В противном случае это может привести к получению травмы или повреждению продукта. Верните продукт своему авторизованному дилеру Alpine или в ближайший сервисный центр Alpine для ремонта.ПРОКЛАДКА ПРОВОДОВ И УСТАНОВКА ДОЛЖНЫ БЫТЬ ВЫПОЛНЕНЫ СПЕЦИАЛИСТАМИ.Для прокладки проводов и установки данного устройства требуются специальные технические навыки и опыт. В целях обеспечения безопасности для выполнения работы всегда обращайтесь к дилеру, у которого был приобретен этот продукт.ИСПОЛЬЗУЙТЕ ТОЛЬКО СПЕЦИАЛИЗИРОВАННЫЕ УСТАНОВОЧНЫЕ КОМПОНЕНТЫ И ТЩАТЕЛЬНО ИХ ЗАКРЕПЛЯЙТЕ.Используйте только специфицированные вспомогательные компоненты. Использование непредусмотренных компонентов может вызвать внутренние повреждения устройства или стать причиной его ненадежной установки. В результате может нарушиться крепление таких компонентов, приводя к возникновению опасности или сбою продукта.ПРАВИЛЬНО ПРОЛОЖЕННАЯ ПРОВОДКА НЕ ДОЛЖНА ИЗГИБАТЬСЯ ИЛИ ЗАЩЕМЛЯТЬСЯ ОСТРЫМИ МЕТАЛЛИЧЕСКИМИ КРАЯМИ.Прокладывайте кабели и проводку далеко от движущихся частей (например, направляющих сиденья) и острых или заостренных краев. Это позволяет предотвратить защемление или зажатие проводов. Если провода проходит через металлическое отверстие, используйте резиновое уплотнительное кольца, чтобы предотвратить повреждение изоляции металлическим краем отверстия.НЕ УСТАНАВЛИВАЙТЕ УСТРОЙСТВО В МЕСТАХ С ВЫСОКИМ УРОВНЕМ ВЛАЖНОСТИ ИЛИ ЗАПЫЛЕННОСТИ.Избегайте устанавливать устройство в местах с высоким уровнем влажности или запыленности. Проникающие в устройство влага и пыль могут вызвать его неисправность.БЕРЕГИТЕ ПАЛЬЦЫ ВО ВРЕМЯ ПЕРЕМЕЩЕНИЯ МОТОРИЗОВАННОЙ ПЕРЕДНЕЙ ПАНЕЛИ ИЛИ МОНИТОРА.Неосторожность может привести к получению травмы или повреждению продукта.A КнВосB КнОткзарПолНажчтоподпроC КнРегD КнНажоткНажсекE КнОтквидистменнас

НаALPINE X800D-U QRG 68-24567Z45-A (RU) 3-RU Руководство по эксплуатации Управление касанием, Расположение элементов управления, Включение и выключение питания Приступая к работе Управление касанием Системой можно управлять при помощи сенсорной панели на экране. Основные сенсорные кнопки : Используется для возврата к предыдущему экрану. В зависимости от функции данной кнопкой можно отменить выполненные на экране операции. : Используется для закрытия окна. Расположение элементов управления

ижения ния.кции. ме или

НА частей ных краев.

A Кнопка RESETВосстановление системы этого устройства.B Кнопка (Мое избранное) / Открытие экрана “Мое избранное” для зарегистрированного Пользователя 1 или Пользователя 2.Нажмите и удерживайте эту кнопку не менее 3 секунд, чтобы отобразить экран климата. Когда это устройство подключено к блоку интерфейса CAN автомобиля, можно проверить настройки кондиционирования воздуха.C Кнопка / (ВНИЗ/ВВЕРХ) Регулировка громкости.D Кнопка MUTE/CНажмите, чтобы включить/выключить режим отключения звука.Нажмите и удерживайте эту кнопку не менее 3 секунд, чтобы выключить питание.E Кнопка /AUDIOОткрытие экрана аудио/видео. Если экран аудио/видео уже отображается, будет выполнена смена источника. Нажмите и удерживайте эту кнопку не менее 3 секунд, чтобы активировать режим “Простая настройка”.F Кнопка (КАРТА) Открытие экрана с картой навигации.ажмите еще раз, чтобы перейти к экрану меню навигации.Нажмите и удерживайте эту кнопку не менее 3 секунд, чтобы перейти на экран маршрутов “Домой”. Если параметр “Дом” еще не настроен, откроется экран настройки параметра “Дом”.G Кнопка (ТЕЛЕФОН) Открытие экрана меню телефона. Если подключен телефон с функцией hands-free и режимом распознавания голоса, нажмите и удерживайте не менее 3 секунд для включения этого режима.H Кнопка a / dНажмите, чтобы перейти по списку радиостанций вниз/вверх в режиме радио или чтобы перейти вниз/вверх по списку дорожек, глав и т.д. в другом источнике аудио/видео.I Кнопка c (Извлечение) Отображает экран открытия/наклона.Если диск не извлекается после нажатия кнопки [c] нажмите и удерживайте ее не менее 5 секунд.J Датчик ДУНаправьте передатчик пульта дистанционного управления на этот датчик с расстояния до 2 метров. Включение и выключение питания 1 Поверните ключ зажигания в положение ACC или ON. Система включится.

Нажмите и удерживайте кнопку MUTE/C в течение не менее 3 секунд, чтобы выключить устройство. На иллюстрации модель X800D-U.•ALPINE X800D-U QRG 68-24567Z45-A (RU) 4-RU Руководство по эксплуатации Снятие и установка экрана Снятие и установка экрана (только INE-W987D)

1 Нажмите c (Извлечение). Отобразится экран Open/Tilt. 2 Коснитесь [ Снять дисплей]. Отобразится сообщение с запросом подтверждения. 3 Для подтверждения коснитесь [OK]. 4 В течение этих 30 секунд нажмите рычажок разблокировки, который находится на нижней стороне экранной панели. Экранная панель разблокируется.

• После нажатия рычажка разблокировки передняя панель закроется через 15 секунд независимо от того, снята экранная панель или нет. 5 Крепко возьмитесь за экранную панель и потяните нижнюю сторону панели наружу, так чтобы она отделилась от основного блока.

Потяните в направлении стрелки• НЕПРАВИЛЬНО

1 Вставьте верхнюю сторону экранной панели в основной блок. Совместите паз на экранной панели с выступами на основном блоке. 2 Нажимайте на нижнюю сторону экранной панели, пока она надежно не зафиксируется в основном блоке.

Устанавливайте с нижней стороны• НЕПРАВИЛЬНО Невозможно установить экранную панель. Неверный способ установки. Фиксатор основного блока находится в заблокированном положении. - Чтобы разблокировать фиксатор, сдвиньте рычажок разблокировки вверх. фиксатор (разблокирование)Рычажок разблокировки

Возможные неполадки и способы их устраненияALPINE X800D-U QRG 68-24567Z45-A (RU) 6-RU Руководство по эксплуатации О двойном экране О двойном экране При необходимости отображения экрана воспроизведения музыки при показе навигации к цели поездки и т.д. можно отобразить экраны навигации и аудио/видео одновременно. Положение отображения двойного экрана Экраны аудио/видео и навигации можно переключать перетаскиванием. Для переключения экранов коснитесь экрана аудио/видео посередине и перетяните его на экран навигации. Положение экранов будет изменено при отпускании пальца от экрана. Перетягивание экрана навигации приведет к переключению навигации на полный экран.•Коснитесь области экрана навигации. Нажмите кнопку (KAPTA).Полный экран аудио/видеоНажмите

Нажмите кнопку Двойной экранНавигация на весь экран *1 Во время воспроизведения видео на экране отображаются пункты [Dual Wide], [Dual Full] и [Full Screen] для выбора размера экрана.

1 На 2 Ко ОтополПкппПз“ПубпПикп 3 Вв

Руководство по эксплуатации Регистрация пользователя Регистрация пользователя Можно зарегистрировать до двух пользователей. Настройте параметры пользователя1 и 2 для каждого пользователя. 1 Нажмите кнопку (Мое избранное). Отобразится экран My Favourites. В процессе вождения нет доступа к экрану “Мое избранное”. 2 Коснитесь [Start]. Отобразится экран для ввода имени первого пользователя. После регистрации первого пользователя коснитесь кнопки [Пользователь2], чтобы получить доступ к экрану регистрации этого пользователя. При нажатии кнопки [Skip] будет зарегистрировано имя пользователя “Пользователь1” или “Пользователь2”, устройство BLUETOOTH зарегистрировано не будет. В этом случае пользователи не будут переключаться автоматически. При нажатии [Cancel] или кнопки

избранное) будет выполнен возврат к исходному экрану без регистрации пользователя. 3 Введите имя пользователя с помощью клавиатуры и нажмите [OK]. Отобразится экран настроек устройства BLUETOOTH.

] для редактирования имени. Для получения дополнительной информации о вводе символов с клавиатуры см. “Как вводить символы и цифры (клавиатура)” (стр. 27).

Нажмите [Подключать], затем нажмите [OK]. Отобразится список устройств BLUETOOTH. Устройства BLUETOOTH, зарегистрированные здесь, используются для автоматического распознавания пользователя. Кроме того, сотовый телефон можно использовать в качестве телефона с функцией “Свободные руки”.Для получения дополнительной информации см. “Настройка BLUETOOTH” (стр. 66). При нажатии [Do not Link] будет выполнен выход без регистрации устройства BLUETOOTH. 5 Нажмите [Search]. Система начнет поиск устройств BLUETOOTH. По завершении поиска отобразится список устройств BLUETOOTH. Установите для настройки BLUETOOTH на предварительно зарегистрированном устройстве BLUETOOTH значение [ON]. 6 Нажмите зарегистрированное устройство BLUETOOTH и нажмите [OK]. Отобразится экран “Мое избранное” для Пользователя1 или Пользователя2. Можно отредактировать значки My Favorites. Для получения дополнительной информации о добавлении, редактировании, удалении или установке значков My Favorites см. “Добавление My Favorites” (стр. 23). 7 Нажмите кнопку (Мое избранное). Будет закрыт экран My Favorites, снова отобразится исходный экран.

• ALPINE X800D-U QRG 68-24567Z45-A (RU) 8-RU Руководство по эксплуатации Радио Использование радио Исп

Кнопка предварительно настроенной частоты Позволяет выбрать предварительно настроенную станцию одним нажатием. Для записи в память текущей станции нажмите и удерживайте кнопку не менее 2 секунд. Позволяет переключать диапазон частот Увеличение частоты Переключение режима

Отображение экрана настройки звука Индикатор режима SEEK Вкл./выкл. режим приема информации о дорожном движении Отображение информации RDS Изменяет текстовую

Индикатор RDS Отображение экрана выбора PTY Вкл./выкл. режим AF Уменьшение частоты Автоматически выполняет запись станций Отображение экрана настройки звука Вкл./выкл. режим Важные

Добавление текущего источника в Мое избранное. (Не отображается, если текущий источник уже

Руководство по эксплуатации DAB/DAB+/DMB Использование проигрывателя DAB/DAB+/DMB Уменьшение частоты Кнопка предварительно настроенной частоты Отображение предварительно настроенной станции коротким касанием. Для записи в память текущей станции нажмите и удерживайте кнопку не менее 2 секунд. Отображение экрана выбора PTY Позволяет переключать диапазон частот Увеличение частоты Переключение режима настройки Отображение экрана настройки звука Индикатор режима SEEK Отображение списка поиска станций Отображение информации

Вкл./выкл. режим Важные

Обновление списка поиска

Отображение экрана настройки звука Вкл./выкл. режим приема информации о дорожном движении Добавление текущего источника в Мое избранное. (Не отображается, если текущий источник уже

добавлен.ALPINE X800D-U QRG 68-24567Z45-A (RU) 9-RU Руководство по эксплуатации CD/MP3/WMA/AAC Использование проигрывателя MP3/WMA/AAC Воспроизведение в случайном порядке № текущей композиции/ Общее количество

воспроизведение Позволяет выполнять поиск начала следующего файла/при нажатии и удерживании больше 2 секунд начинается быстрая перемотка вперед Отображение информации MP3/WMA/ AAC Прошедшее время Отображение экрана

Руководство по эксплуатации DVD Использование проигрывателя DVD После нажатия на экран воспроизведения DVD отображается экран воспроизведения DVD. Ниже приведен пример экрана воспроизведения DVD-видео. Отображается экран меню Смена кнопок управления

воспроизведение Позволяет выполнять поиск начала следующей главы/при нажатии и удерживании больше 2 секунд начинается быстрая перемотка вперед Отображение информации DVD-1 Отображение экрана

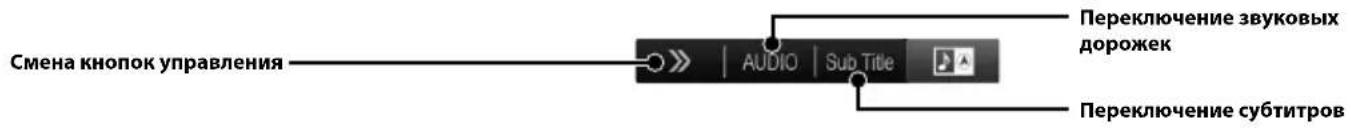

Переключение звуковых

Переключение субтитров Общее время воспроизведения

Добавление текущего источника в Мое избранное. (Не отображается, если текущий источник уже

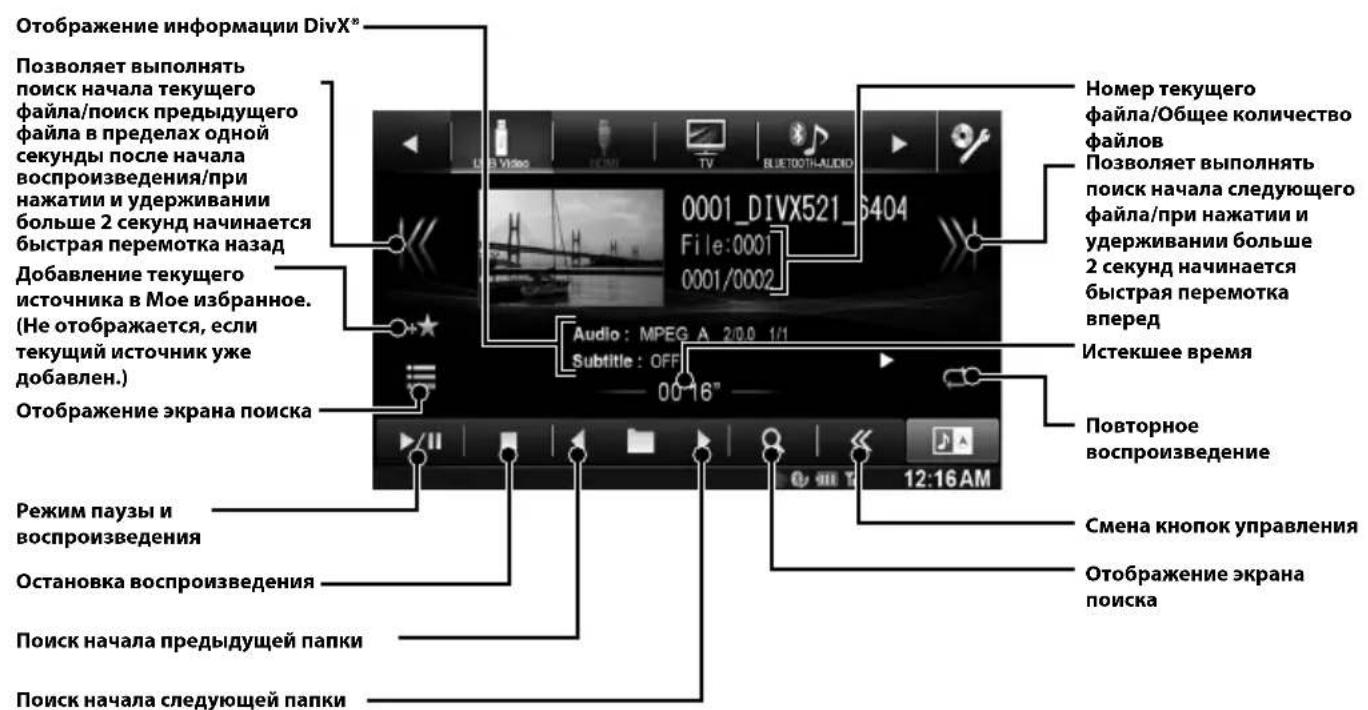

Отображение экрана поиска Позволяет выполнять поиск начала текущего файла/поиск предыдущего файла в пределах одной секунды после начала воспроизведения/при нажатии и удерживании больше 2 секунд начинается быстрая перемотка назад Поиск начала предыдущей папки Поиск начала следующей папки Режим паузы и воспроизведения Отображается экран цифровой клавиатуры Позволяет выполнять поиск начала текущей главы/поиск предыдущей главы в пределах одной секунды после начала воспроизведения/при нажатии и удерживании больше 2 секунд начинается быстрая перемотка назад Остановка воспроизведения Режим паузы и воспроизведения Отображение информации DVD-2 Отображается экран верхнего меню Переключение угла просмотра Смена кнопок управления Истекшее время Добавление текущего источника в Мое избранное. (Не отображается, если текущий источник уже добавлен.)ALPINE X800D-U QRG 68-24567Z45-A (RU) 10-RU Поиск аудиофайла Пример: Поиск по имени исполнителя 1 Во время воспроизведения коснитесь [ (Search)]. 2 Нажмите [Music]. 3 Нажмите [Artists].

Коснитесь имени выбранного исполнителя. Откроется экран поиска альбома выбранного исполнителя.Если коснуться кнопки [ ] напротив необходимого исполнителя, то будут воспроизводиться композиции выбранного исполнителя. 5 Нажмите название нужного альбома. Будут отображены все композиции из выбранного альбома.Если коснуться кнопки [ ] напротив необходимого альбома, то будут воспроизводиться композиции выбранного альбома. 6 Нажмите название нужной композиции. Начнется воспроизведение выбранной композиции.Коснитесь [p] на “ALL”, чтобы воспроизвести все композиции из списка. Руководство по эксплуатации iPod/iPhone (приобретается дополнительно) Использование iPod/iPhone (приобретается дополнительно) Вы можете подключить iPod/iPhone с помощью приобретаемого отдельно кабеля (KCU-461iV). Можно подключить iPod с функцией воспроизведения видео для прослушивания не только музыки, но и для просмотра видеофайлов. Это устройство не поддерживает воспроизведение видео на iPhone 5 и прочих устройствах с разъемом Lightning. Режим аудио

Отображение художественных изображенийПозволяет выполнять поиск начала текущего файла/поиск предыдущего файла в пределах одной секунды после начала воспроизведения/при нажатии и удерживании больше 2 секунд начинается быстрая перемотка назад№ текущей композиции/Общее количество композицийОтображение экрана поискаРежим паузы и воспроизведенияПозволяет выполнять поиск начала предыдущего списка воспроизведения/исполнителя/альбома/Podcast/жанра/композитораЗначок прямого переключения режимовОтображение информации iPod/iPhoneПозволяет выполнять поиск начала следующего файла/при нажатии и удерживании больше 2 секунд начинается быстрая перемотка впередВоспроизведение в случайном порядкеПовторное воспроизведениеОставшееся время воспроизведенияОтображение экрана поискаПозволяет выполнять поиск начала следующего списка воспроизведения/исполнителя/альбома/Podcast/жанра/композитораПрошедшее время

Добавление текущего источника в Мое избранное. (Не отображается, если текущий источник уже добавлен.)Добавлени

добавлен.Позволяетпоиск начафайла/поифайла в пр

больше 2 с ОтображеОтображеРежим паувоспроизв Поиск начаПоиск начаСмена кноALPINE X800D-U QRG 68-24567Z45-A (RU) 11-RU

мпозиции/ство Pod/iPhoneолнять атии и больше

ние в ядкениеемя ниякрана олнять зведения/льбома/емяРуководство по эксплуатации USB-накопитель (приобретается дополнительно) Работа USB-накопителя (приобретается дополнительно) Есть возможность воспроизводить аудио (MP3/WMA/AAC) и видео (DivX®) файлы, записанные на USB- накопителях, на встроенном плеере данной системы. Для получения информации о воспроизведении музыки см. раздел “Использование проигрывателя MP3/ WMA/AAC” (стр. 9). Режим видео Номер текущего файла/Общее количество файловПозволяет выполнять поиск начала следующего файла/при нажатии и удерживании больше 2 секунд начинается быстрая перемотка впередПовторное воспроизведениеИстекшее времяСмена кнопок управленияОтображение экрана поискаПереключение звуковых дорожекПереключение субтитровДобавление текущего источника в Мое избранное. (Не отображается, если текущий источник уже добавлен.)Позволяет выполнять поиск начала текущего файла/поиск предыдущего файла в пределах одной секунды после начала воспроизведения/при нажатии и удерживании больше 2 секунд начинается быстрая перемотка назадОтображение информации DivX®Отображение экрана поискаРежим паузы и воспроизведенияОстановка воспроизведенияПоиск начала предыдущей папкиПоиск начала следующей папкиСмена кнопок управленияALPINE X800D-U QRG 68-24567Z45-A (RU) 12-RU Руководство по эксплуатации Настройка BLUETOOTH, Работа с устройствами BLUETOOTH Функция телефона Hands-Free Звонки без использования рук возможны при использовании с X800D-U/INE-W987D мобильного телефона, совместимого с профилем HFP (профиль Hands-Free). Как подключить совместимое с BLUETOOTH устройство (Сопряжение) 1 Нажмите кнопку [Setup] в верхнем

Значок [НАСТРОЙКА] 2 Коснитесь кнопки [ ] (BLUETOOTH). 3 Коснитесь кнопки [BLUETOOTH]. 4 Коснитесь кнопки [o] или [p] параметра “BLUETOOTH”, чтобы установить значение “On”. 5 Коснитесь кнопки [ ]. 6 Коснитесь кнопки [Настройка BLUETOOTH-устр.].

Коснитесь [Search] в пункте “Нет устройства”. Список устройств отображает до 10 пунктов. 8 Коснитесь кнопки [Audio] или [Hands- free] для устройства из списка, которое Вы хотите подключить. Audio: Для использования в качестве аудио устройства.Hands-free: Для использования в качестве устройства “Свободные руки”. 9 После завершения регистрации устройства появится сообщение и устройство перейдет в обычный режим. Процесс регистрации BLUETOOTH различается в зависимости от версии устройства и SSP (Простое безопасное образование пар). Если появляется пароль для данного устройства из 4 или 6 символов, введите пароль при помощи устройства с поддержкой BLUETOOTH.Если появляется пароль для данного устройства из 6 символов, убедитесь, что такой же пароль отображается на устройстве с поддержкой BLUETOOTH и коснитесь “Yes”. Прием вызова

Входящий вызов сопровождается рингтоном и отображением входящего звонка. 2 Коснитесь [ ] или нажмите кнопку

Вызов будет принят. Завершение вызова 1 Коснитесь кнопки [ ]. Вызов будет завершен.

Руководство по эксплуатации MirrorLink™ (приобретается дополнительно) MirrorLink™ (приобретается дополнительно) MirrorLink — это стандарт взаимодействия между устройствами, благодаря которому возможно подключение X800D-U/INE-W987D к мобильному телефону. С помощью MirrorLink можно открыть экран мобильного телефона и управлять приложениями смартфона с этого устройства. Когда смартфон, на котором есть приложения для MirrorLink, подключается с помощью USB, значки источников Mirror Mode и Car Mode отображаются в верхнем заголовке. Значок станет нефункциональным, если отключить смартфон от этого устройства. 1 Нажмите кнопку . Отобразится экран аудио/видео. 2 Нажмите кнопку [Mirror Mode] или [Car Mode] в верхнем заголовке. Отобразится экран выбранного режима. 3 При включенном полноэкранном режиме нажмите кнопку (Мое избранное). Отобразятся кнопки мультимедиа. 4 Управляйте этим устройством с помощью кнопок Мультимедиа Кнопки мультимедиа варьируются в зависимости от режима. Рабочие режимы на этом устройстве могут отличаться от тех, что доступны на смартфоне, в зависимости от модели подключенного смартфона. Руководство по эксплуатации Устройство HDMI (приобретается дополнительно) Устройство HDMI (приобретается дополнительно) Это устройство может подключиться к другому электронному устройству, поддерживающему выходной сигнал в формате HDMI, с помощью интерфейса HDMI и воспроизводить аудио и видео с сигналом HD (высокой четкости). Однако с экран головного устройства не позволяет осуществлять управление подключенным устройством, а лишь отображает его графический интерфейс. 1 Нажмите кнопку . 2 Нажмите кнопку [HDMI] в верхнем заголовке. При отключении устройства с HDMI цвет значка источника HDMI изменится на серый. 3 В режиме воспроизведения HDMI на экране устройства содержимое электронного устройства будет представлено в зеркальном отражении. Это устройство не распознает все устройства с интерфейсом выходного сигнала HDMI.

• ALPINE X800D-U QRG 68-24567Z45-A (RU) 14-RU Для I Мон(в кНажпла кронштейн*1 закреможнонажим*2 Можно 5 Есл

может•••Руководство по эксплуатации Установка

Пользователь X800D-U Сведения об установке X800D-U см. в руководстве, которое прилагается в отдельно приобретаемом комплекте для установки для каждого типа машин. При подключении к электрооборудованию автомобиля необходимо иметь представление об установленных на заводе компонентах (например, бортовом компьютере). Не подключайтесь к этим проводам для подачи питания данному устройству. При подключении устройства X800D-U/INE-W987D к блоку плавких предохранителей убедитесь, что предохранители, предназначенные для контуров устройства X800D-U/INE-W987D, рассчитаны на соответствующую токовую нагрузку. Несоблюдение этого требования может привести к повреждению устройства и/или автомобиля. При появлении сомнений обращайтесь к своему дилеру Alpine.При установке устройства дисплей должен быть полностью убран в корпус. В противном случаевозможно возникновение проблем. 1 Перед установкой убедитесь, что открытие и закрытие дисплея не будет препятствовать перемещению рычага переключения передач. Выдвижной дисплей

Угол установки Устанавливайте под углом от полностью горизонтального положения до 30°. Имейте в виду, что установка под углом, выходящим за пределы указанного диапазона, ухудшает эксплуатационные характеристики и может привести к повреждению.

3 Установка микрофона. Для обеспечения безопасности убедитесь в следующем:место для установки устойчивое и прочное;установка не создаст помех для обзора водителя и выполнения действий;микрофон расположен в месте, где хороший прием голоса водителя (на солнцезащитном козырьке и т.п.).Когда говорите в микрофон, не следует менять свое обычное положение тела, принятое для вождения автомобиля. Такие действия отвлекают внимание и могут помешать безопасному движению автомобиля. Когда устанавливаете микрофон, тщательно оценивайте направление и расстояние. Убедитесь, что в выбранном месте голос водителя хорошо принимается.МикрофонКабельный зажим (приобретается дополнительно) 4 Снимите монтажную рамку с основного

Данное устройствоКлючи для кронштейна (в комплекте) Вставьте устройство в монтажную рамку и закрепите.

• ALPINE X800D-U QRG 68-24567Z45-A (RU) 15-RU Для INE-W987D Монтажная рамка (в комплекте) Приборная панельДанное устройствоЛицевая панель*

(в комплекте)Нажимные пластины* Ключ для кронштейнаРезиновый колпачок (в комплекте)Шестигранный болт (в комплекте)

Если установленный монтажная рамка не закреплен в приборной панели, то эту проблему можно устранить за счет небольшого расширения нажимных пластин.

Можно установить входящую в комплект лицевую панель. 5 Если автомобиль оборудован кронштейном, вставьте длинный болт с шестигранной головкой в заднюю панель устройства INE-W987D и наденьте на болт резиновый колпачок. Если автомобиль не оборудован кронштейном, укрепите на главном блоке металлическую монтажную полосу (не входит в комплект). e Прикрепите заземляющий провод устройства к зачищенной от краски металлической поверхности с помощью винта (*1), уже закрепленного на корпусе автомобиля. Подключите все выводы устройства INE-W987D в соответствии с описанием, представленным в разделе ПОДКЛЮЧЕНИЕ. Данное устройствоШурупКорпус

Шестигранная гайка (M5)Двухсторонний болтМеталлическая монтажная полосаВывод заземления Винты с маркировкой “*2”: используйте соответствующие винты для выбранного места

6 Вставьте устройство INE-W987D в монтажную рамку до щелчка. Это гарантирует правильную фиксацию устройства и не позволяет ему случайно выскочить из Нее.

Схема подключения однополюсного выключателя (приобретается дополнительно) (Если источник питания ACC недоступен) ОДНОПОЛЮСНЫЙ ПЕРЕКЛЮЧАТЕЛЬ (приобретается дополнительно)X800D-U/INE-W987D ACC (Красный)BATTERY(Желтый)ПРЕДОХРАНИТЕЛЬ (5 A) (приобретается дополнительно)ПРЕДОХРАНИТЕЛЬ (20 A) (приобретается дополнительно)Батарея Если в автомобиле не установлен источник питания ACC, установите приобретаемые дополнительно однополюсный переключатель и предохранитель. Показанные выше схема подключения и сила тока предохранителя применяются в случае индивидуального использования устройства X800D-U/INE-W987D. Если переключаемый вывод питания (зажигание) устройства X800D-U/INE-W987D напрямую подключен к положительному (+) полюсу автомобильного аккумулятора, устройство X800D-U/INE-W987D потребляет небольшой ток (несколько сотен миллиампер) даже при выключении переключателя питания, и аккумулятор может разрядиться.

ю рамкуМикрофон (в комплекте)REMOTE TURN-ONАнтенна(Синий/Белый)REVERSE(Оранжевый/Белый)PARKING BRAKE(Зеленый)(Зеленый/Черный)Антенна GPS (входит в комплект)К усилителю или эквалайзеруК плюсовой клемме сигнального провода лампочки заднего хода автомобиляК сигнальному проводу стояночного тормозаТыловой левыйФронтальный левыйФронтальный правыйТыловой правыйДинамики(Белый)(Белый/Черный)(Серый/Черный)(Серый)(Фиолетовый/Черный)(Фиолетовый)БатареяЗамок зажигания(Желтый/Синий)IGNITION(Красный)BATTERY(Желтый) GND 15A Антенный ISO-разъемК питанию антенныPOWER ANT(Синий)К внешнему аудиопроцессору (PXA-H800 и т. д.) ALPINE X800D-U QRG 68-24567Z45-A (RU) 16-RU Руководство по эксплуатации Соединения

ALPINE X800D-U QRG 68-24567Z45-A (RU) 17-RU Соединения 2/2 SPEED SENSOR (Зеленый/Белый) IPOD VIDEO К проводу импульсов датчика скорости

(Коричневый) REMOTE IN (Коричневый) Подключите к антенне DAB Удлинительный USB- кабель (в комплекте) iPod/iPhone (приобретается дополнительно) Набор инструментов для подключения KCU-461iV (приобретается дополнительно) USB-накопитель (приобретается дополнительно) MIX CONT (Зеленый/Белый) STEERING REMOTE BEEP/NAVIRG CAMERA1 CAMERA2 REMOTE OUT Подключите разъем к интерфейсному блоку автомобильного дисплея Подключите его к выходному штекеру HDMI

К разъему видеовыхода К разъемам аудиовыхода (R, L) К разъему видеовхода К разъемам аудиовхода (R, L)

Тыловой левый Тыловой правый Фронт. левый Фронт. правый

К входному разъему управления Guide К блоку интерфейсу рулевого пульта ДУ К входному разъему NAVI К задней камере/другой камере К передней камере/другой камере заднего вида К входному проводу ДУ К выходному проводу ДУ К блоку интерфейса CANALPINE X800D-U QRG 68-24567Z45-A (RU) 18-RU Руководство по эксплуатации Технические характеристики Технические характеристики

Размер экрана 7,0 ‘‘ (INE-W987D) 8,0 ‘‘ (X800D-U) Тип LCD Прозрачный тип TN LCD Операционная система Активная матрица TFT Количество элементов 1152000 пикселей изображения (800 × 480 × 3 (RGB)) Фактическое количество элементов изображения не менее 99% Система подсветки LED FM-ТЮНЕР Диапазон настройки 87,5–108,0 МГц Пороговая чувствительность одного канала 8,1 дБфмВт (0,7 мкВ/75 Ом) Пороговая чувствительность 50 дБ 12 дБфмВт (1,1 мкВ/75 Ом) Избирательность альтернативного канала 80 дБ Отношение сигнал/шум 65 дБ Переходное затухание между стереоканалами 35 дБ Коэффициент захвата 2,0 дБ MW-ТЮНЕР Диапазон настройки 531–1602 кГц Пороговая чувствительность 25,1 мкВ/28 дБ LW-ТЮНЕР Диапазон настройки 153–281 кГц Чувствительность (стандарт МЭК) 31,6 мкВ/30 дБ USB-РАЗЪЕМ Требования к USB USB 1.1/2.0 Максимальная потребляемая мощность 1000 мА Класс USB USB (воспроизведение с устройства)/ USB (класс массовой памяти) Файловая система FAT 12/16/32 Декодирование MP3 MPEG-1/2 AUDIO Layer-3 Декодирование WMA Windows Media™ Audio Декодирование AAC CФайл формата AAC-LC “.m4a” Количество каналов 2-канальный звук (стерео) Частотная характеристика* 5–20000 Гц (±1 дБ) Суммарный коэффициент гармонических искажений 0,008% (при 1 кГц) Динамический диапазон 95 дБ (при 1 кГц) Отношение сигнал/шум 100 дБ Разделение каналов 85 дБ (при 1 кГц) Частотная характеристика может отличаться в зависимости от программного обеспечения устройства кодирования/ скорости передачи бит. CD/DVD Частотная характеристика 5–20000 Гц (±1 дБ) Коэффициент детонации (% ср-кв) Ниже измеримого предела Суммарный коэффициент гармонических искажений 0,008% (при 1 кГц) Динамический диапазон 95 дБ (при 1 кГц) Разделение каналов 85 дБ (при 1 кГц) Горизонтальное разрешение 500 линий или больше Уровень выходного видеосигнала 1 В (75 Ом) Отношение сигнал/шум видеосигнала DVD: 60 дБ

Отношение сигнал/шум аудиосигнала 100 дБ Оптический звукосниматель Длина волны DVD: 666 нм CD: 785 нм Мощность лазера CLASS II GPS Частота приема GPS 1575,42 ±1 МГц Чувствительность приема GPS макс. -130 дБ РАЗДЕЛ BLUETOOTH Технические характеристики BLUETOOTH Bluetooth V2.1+EDR Выходная мощность +4 дБм (макс.) (класс мощности 2) Профиль HFP (профиль гарнитуры) OPP (профиль для передачи

PBAP (профиль для обмена записями в телефонных книгах) A2DP (расширенный профиль распространения аудио) AVRCP (профиль дистанционного управления аудио/видео)

Питание 14,4 В постоянного напряжения (допускается 11–16 В) Диапазон рабочих температур от -20°C до + 60°C Максимальная выходная мощность 50 Вт × 4 Выходное напряжение 4000 мВ/10 кОм Вес 2,86кг (INE-W987D) 2,85кг (X800D-U) Уровень выходного аудиосигнала Предварительный выход (фронт, тыл): 4 В/10 кОм (макс.) Предварительный выход (сабвуфер, центр): 4 В/10 кОм (макс.) AUX OUT: 1,2 В/10 кОм (макс.) РАЗМЕР КОРПУСА Ширина 178 мм Высота 100 мм Глубина 164 мм РАЗМЕР ВЫСТУПАЮЩЕЙ ЧАСТИ Ширина 171 мм (INE-W987D) 190 мм (X800D-U) Высота 96 мм (INE-W987D) 120 мм (X800D-U) Глубина 25 мм (INE-W987D) 10 мм (X800D-U) Срок службы данного изделия - три года. Из-за непрерывного совершенствования продукта его технические характеристики и дизайн могут изменяться без предварительного уведомления. Панель LCD изготовлена по сверхточной технологии. Количество эффективных пикселов превышает 99,99%. Это означает, что существует вероятность 0,01% наличия пикселов, которые всегда включены или всегда выключены.

В этом устройстве применяется система защиты от копирования, защищенная патентами в США и другими правами на интеллектуальную собственность корпорации Rovi. Воспроизведение и разборка устройства запрещены. Изготовлено по лицензии компании Dolby Laboratories. Dolby и двойной символ D являются товарными знаками Dolby Laboratories. Windows Media и логотип Windows являются товарными знаками или зарегистрированными товарными знаками Microsoft Corporation в США и/или других странах. iPhone, iPod, iPod classic, iPod nano, iPod touch и iTunes являются товарными знаками корпорации Apple Inc., зарегистрированными в США и других странах. “Made for iPod” и “Made for iPhone” означают, что электронный аксессуар разработан специально для подключения к устройству iPod или iPhone соответственно и сертифицирован разработчиком как удовлетворяющий эксплуатационным стандартам Apple. Корпорация Apple не несет ответственности за работу данного устройства или его соответствие стандартам безопасности и регулятивным нормам. Имейте в виду, что использование данного аксессуара с iPod или iPhone может повлиять на работу беспроводной связи. DivX®, DivX Certified® и связанные логотипы являются товарными знаками корпорации Rovi или ее дочерних компаний и используются по лицензии. Словесный знак и логотипы Bluetooth® являются зарегистрированными товарными знаками корпорации Bluetooth SIG, Inc. и используются корпорацией Alpine Electronics, Inc. по лицензии. Термины HDMI и HDMI High-Definition Multimedia Interface, а также логотип HDMI являются товарными знаками компании HDMI Licensing LLC, зарегистрированными в США и других странах. Android является товарным знаком Google Inc. Лицензия на технологию кодирования звука MPEG Layer-3 получена от Fraunhofer IIS and Thomson. При поставке этого продукта предоставляется лицензия на частное, некоммерческое использование и не предоставляется лицензия и не подразумеваются какие-либо права на использование данного продукта в целях коммерческого (т. е. для получения прибыли) радиовещания в реальном времени (наземное, спутниковое, кабельное и/или иного типа), широковещания или потоковой передачи данных через Интернет, интрасети и/или иные сети, а также через другие системы распространения электронного содержимого, такие как приложения звуковоспроизведения за плату или по требованию. Для такого использования требуется отдельная лицензия. Подробная информация представлена на веб-сайте http://www.mp3licensing.com ©1993-2014 NAVTEQ. Все права защищены. Отдельные фрагменты: ©2014, Microsoft Corporation. Все права защищены.
