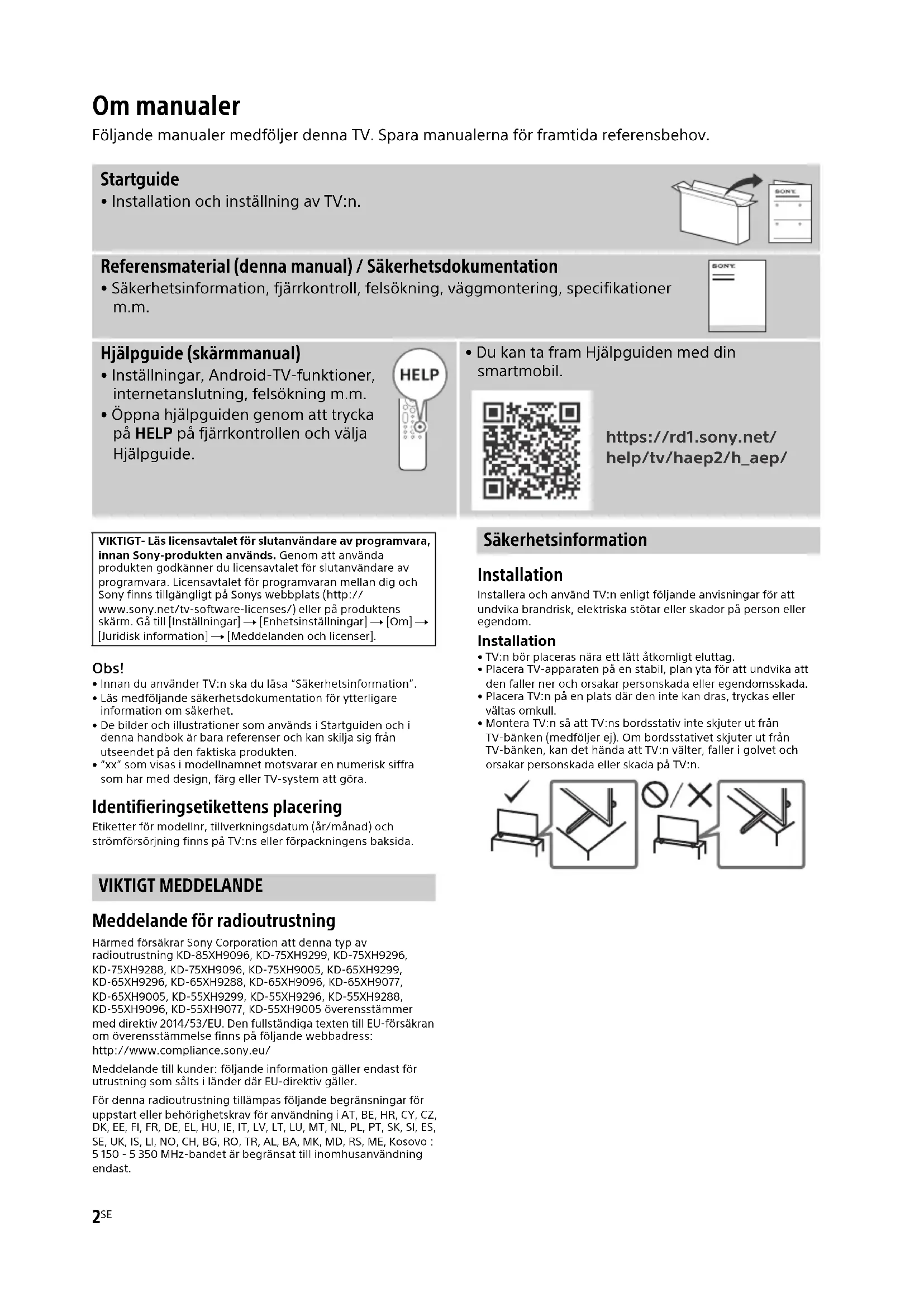

BRUKSANVISNING Bravia KD55XH9077 SONY
- Installation och inställning av TV:n.
Referensmaterial (denna manual) / Säkerhetsdokumentation
- Säkerhetsinformation, fjärrkontroll, felsökning, väggmontering, specifikationer m.m.
Hjälpguide (skärmmanual)
- Installation, Android-TV-funktioner, internetanslutning, felsökning m.m.
- Öppna hjälpguiden genom att trycka på HELP på fjärrkontrollen och välja Hjälpguide.
- Du kan ta fram Hjälpguiden med din smartmobil.
VIKTIGT - Läs licensavtalet för slutanvändare av programvara, innan Sony-produkten används. Genom att använda produkten godkänner du licensavtalet för slutanvändare av programvara. Licensavtalet för programvaran mellan dig och Sony finns tillgängligt på Sonys webbplats (http://www.sony.net/tv-software-licenses/) eller på produktens skärm. Gå till [Inställningar] → [Enhetsinställningar] → [Om] → [Juridisk information] → [Meddelanden och licenser].
Obs!
- Innan du använder TV:n ska du läsa "Säkerhetsinformation". Läs medföljande säkerhetsdokumentation för ytterligare information om säkerhet.
- De bilder och illustrationer som används i Startguiden och i denna handbok är bara referenser och kan skilja sig från utseendet på den faktiska produkten.
- "xx" som visas i modellnamnet motsvarar en numerisk siffra som har med design, färg eller TV-system att göra.
Identifikationsetiketten
Etiketter för modell, tillverkningsdatum (år/månad) och strömförsörjning finns på TV:ns eller förpackningens baksida.
VIKTIGT MEDDELANDE
Meddelande för radioutrustning
Härmed försäkrar Sony Corporation att denna typ av radioutrustning KD-85XH9096, KD-75XH9299, KD-75XH9296, KD-75XH9288, KD-75XH9096, KD-75XH9005, KD-65XH9299, KD-65XH9296, KD-65XH9288, KD-65XH9096, KD-65XH9077, KD-65XH9005, KD-55XH9299, KD-55XH9296, KD-55XH9288, KD-55XH9096, KD-55XH9077, KD-55XH9005 överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: http://www.compliance.sony.eu/
Meddelande till kunder: följande information gäller endast för utrustning som säljs i länder där EU-direktiv gäller.
För denna radioutrustning tillämpas följande begränsningar för uppstart eller behörighetskrav för användning i AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo: 5 150 - 5 350 MHz-bandet är begränsat till inomhusanvändning endast.
Installation
Installera och använd TV:n enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom.

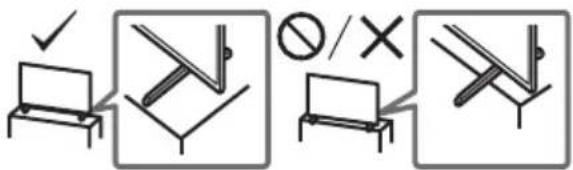

Installation
TV:n bör placeras nära ett lättillgängligt eluttag - Placera TV-apparaten på en stabil, plan yta för att undvika att den faller ner och orsakar personskada eller egendomsskada. - Placera TV:n på en plats där den inte kan dras, tryckas eller vältas omkull. - Montera TV:n så att TV:ns bordsstativ inte skjuter ut från TV-bänken (medföljer ej). Om bordsstativet skjuter ut från TV-bänken, kan det hända att TV:n välter, faller i golvet och orsakar personskada eller skada på TV:n.
Transport
- Lossa alla kablar från TV:n innan du transporterar den. Det krävs två eller fler personer (tre eller fler personer för KD-85XH90xx) för att bära en stor TV-apparat. När TV:n ska transporteras bör den hållas enligt nedan. Tryck inte på LCD-panelen eller ramen runt bildskärmen.
KD-85XH90xx
KD-75XH92xx / 75XH90xx / 65XH92xx / 65XH90xx / 55XH92xx / 55XH90xx
- Se till att TV:n inte utsätts för stötar eller kraftiga vibrationer när den transporteras.
- Du bör använda originalkartongen och dess emballage när du sänder in TV:n för reparation eller om du flyttar.

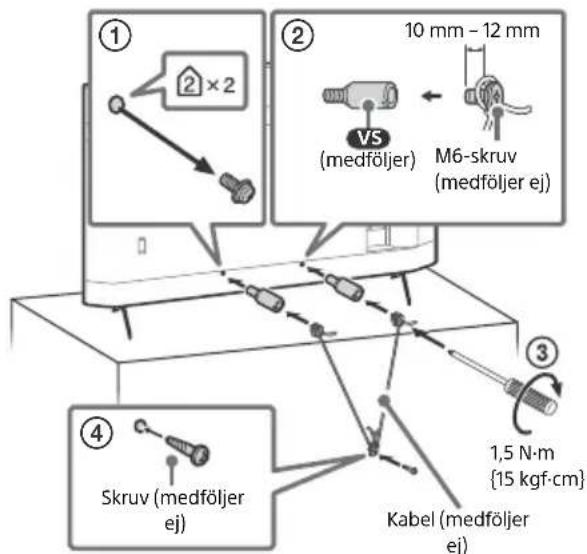

Förebyggande av fall

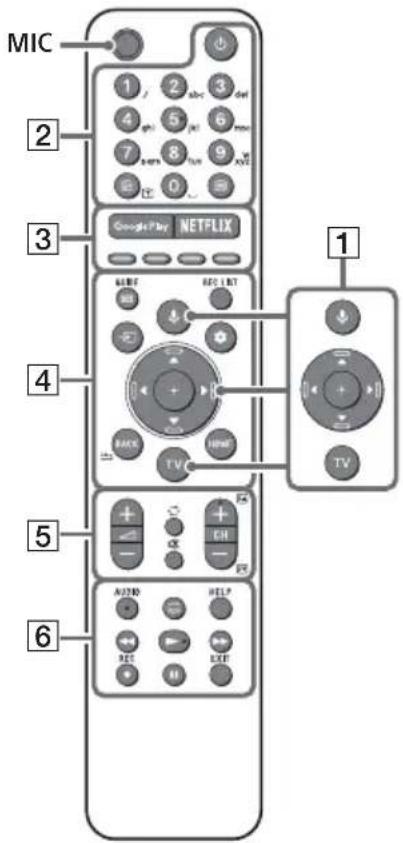

Fjärrkontroll och TV
Fjärrkontrollens form, placering, tillgänglighet och fjärrkontrollknapparnas funktioner kan variera beroende på region/land/TV-modell.
1 (Mikrofon): Använd Google Assistant 1,2 för röstsökning 2. Få tips om hur TV:n manövreras genom att trycka på (mikrofon) och tala in frasen "rösttips".
/ / / / : Menynavigering och -val på skärmen.
TV: Visa TV-kanallistan eller växla till ingång.
2 (TV-standby)
Sifferknappar
+/-? (Visa visningsläget/ text)
(Text): Visa textinformation.
3 Google Play / NETFLIX / Färgknappar 4 GUIDE Visa den digitala programguiden för TV eller kabel/satellit/ extern box*1*3.
REC LIST: Visa Rec-listan för USB HDD/ DVR*3.
(Ingångsväljare): Visa och välj ingångskällan, osv.
Snabbinställningar: Visa
snabbinställningar.
5 +/-(Volym)
(Hoppa)
※ (Ljudlöst)*4
CH +/- / V: Välj kanal eller nät(a)/ föregående(s) sida.
6 AUDIO: Välj ljud för flerspråkig källa eller dubbelt ljud (beroende på programkälla).
1 Endast för begränsad/begränsat region/land/TV-modell/språk. 2 En internetanslutning krävs för Google Assistant eller röstsökning. 3 [Kabel/satellit/extern box-installering]-inställning krävs. 4 Genom att hålla ※ (Ljudlöst) intryckt nås en tillgänglighetsgenväg.
Sony rekommenderar starkt att du låter din Sony-återförsäljare eller en auktoriserad installatör installera TV:n, både av säkerhetsskäl och för att skydda produkten. Försök inte installera den själv.
Till Sony-återförsäljare och installatörer:
Var ytterst noggrann med säkerheten vid installation, regelbundet underhåll och besiktning av denna produkt.
I bruksanvisningen för denna TV ges endast stegen för att förbereda TV:n för vägginstallation innan den installeras på väggen. För instruktioner om installation av väggfäste, se installationsinformationen (Väggfäste) på produktsidan för din TV-modell. https://www.sony.eu/support
Förbereda montering på väggen
Var noga med att fästa bordsstativ innan TV installeras på väggen enligt instruktionerna i Startguide.
- Förbered TV:n för väggfästet innan kablarna ansluts. Följ instruktionsguiden som levereras med väggfästet för din modell. Experthjälp krävs för installation av denna TV, speciellt för att avgöra väggens styrka att hålla TV:ns vikt.
- Var därför noga med att överlåta väggmonteringen av denna produkt till din Sony-återförsäljare eller en auktoriserad installatör, och var noggrann med säkerheten under installationen. Sony kan inte hållas ansvariga för någon form av egendomsskador eller personskador som beror på felaktig hantering eller felaktig installation.
- Skruvarna till väggfästet medföljer inte.
- Endast en behörig servicetekniker bör utföra vägginstallationer.
- Av säkerhetsskäl rekommenderar vi bestämt att du endast använder tillbehör från Sony, inklusive:
- Väggfäste SU-WL850
- Väggfäste SU-WL450
- Använd de skruvar som levererades med väggfästet när väggfästet monteras på TV:n. De medföljande skruvarna är utformade enligt bilden mitt fram väggfästets kontaktyta. Skruvarnas diameter och längd varierar beroende på väggfästets modell. Användning av andra skruvar kan skada TV:n invändigt eller medföra att den faller ned.
- Se till att oanvända skruvar och bordsstativet förvaras på en säker plats tills du åter vill montera bordsstativet. Förvara skruvarna oåtkomligt för små barn.
- Endast för begränsad region/land/TV-modell.

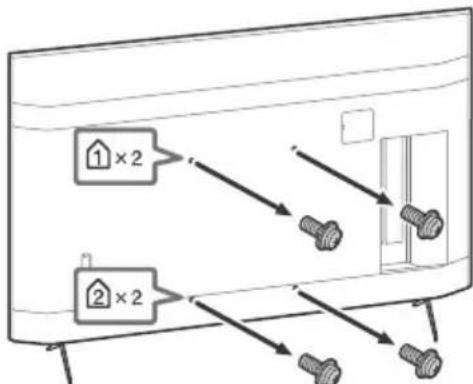

1 Ta bort skruvarna från TV:ns baksida.

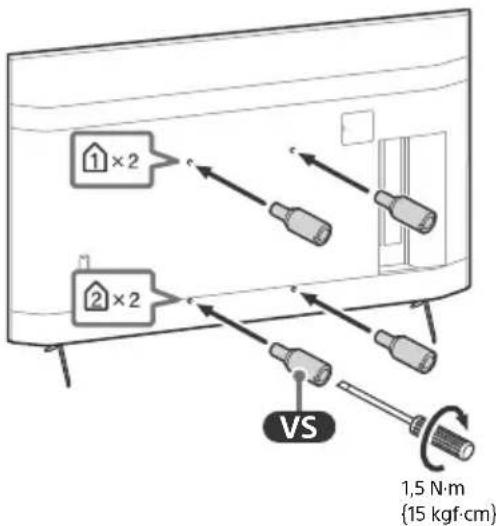

2 Fäst vägganordningen (medföljer TV:n) mot TV:ns baksida (för att få den parallell med väggen).
Obs!
- Om du använder en elektrisk skruvdragare, ställ in vridmomentet på ungefär 1,5 Nm {15 kgf·cm}.
- Se till att fasta väggfästanordningen när du sätter fast dem i TV:n. Använd endast en platt skruvmejsel för att installera väggfästet. Användning av annat verktyg kan resultera i för starkt vridmoment mot väggfästanordningen och skada TV:n.

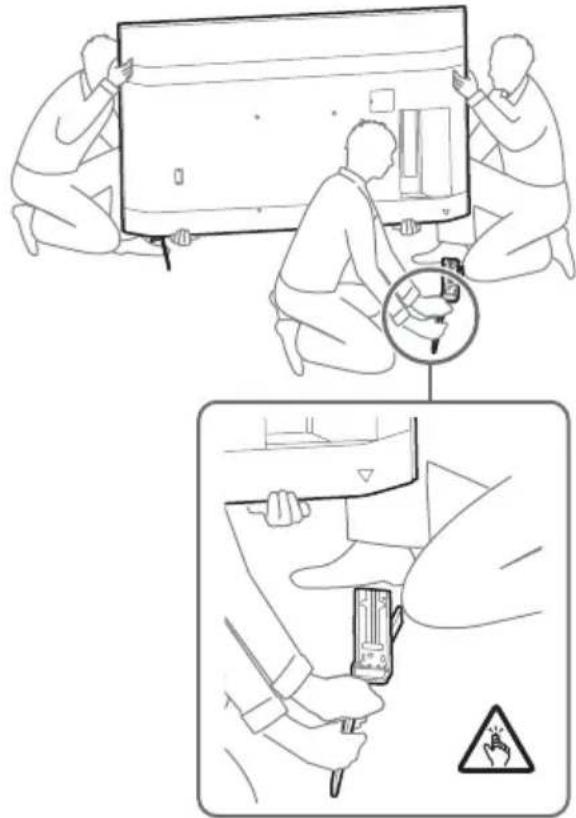

Ta bort bordsstativet från TV:n
1 Avlägsna en sida av bordsstativet åt gången. Håll ett fast och säkert tag om bordsstativet med båda händerna medan de andra personerna lyfter upp TV:n.
2 Upprepa föregående steg och avlägsna den andra sidan av bordsstativet.
Obs!
- Tre eller fler personer krävs för att ta loss bordsstativet.
- Var försiktig så att ni inte tar i med för hård kraft medan ni tar loss bordsstativet från TV:n eftersom det kan orsaka att TV:n faller och resultera i personskada eller fysisk skada på TV:n.
- Var försiktiga vid hantering av bordsstativet för att undvika skada på TV:n.
- Var försiktig när du lyfter TV:n innan bordsstativet lossats, eftersom bordsstativet kan välta och orsaka personskador.
- Var försiktig när du tar bort bordsstativ från TV:n för att hindra den från att ramla och skada ytan som TV:n sitter på.
Felsökning
För allmän felsökning för problem som: svart skärm, inget ljud, frusen bild, TV:n reagerar inte, eller nätverket är tappat, utför du följande steg.
1 Starta om TV:n genom att trycka in strömbrytaren på fjärrkontrollen i cirka fem sekunder. TV:n startar om. Om TV:n inte återställs, försök med att koppla ur strömsladden. Tryck därefter på strömbrytaren på TV:n och släpp den. Vänta i två minuter och anslut sedan strömsladden. 2 Se hjälpmenyn genom att trycka på HELP på fjärrkontrollen. 3 Anslut din TV till Internet och utför en programvaruuppdatering. Sony rekommenderar att du alltid håller programvaran till din TV uppdaterad. Programuppdateringar ger nya funktioner och prestandaförbättringar. 4 Gå in på Sonys supportwebbplats (information finns i slutet av denna manual).
När du ansluter TV:n till elnätet är det kanske inte möjligt att slå på TV:n under en viss tid, även om du trycker på strömbrytarknappen på fjärrkontrollen eller TV:n.
Det tar tid att initiera systemet. Vänta cirka en minut och försök sedan igen.
Fjärrkontrollen fungerar inte.
Lösenordet till barnlåset har glömts bort.
- Ange 9999 för PIN-koden och ange en ny PIN-kod.
Se hjälpguiden för mer information om felsökning.
Specifikationer
System
Skärmsystem: LCD-skärm (bildskärm med flytande kristaller), LED-bakgrundsbelysning
TV-system: Beroende på val av land/område/TV-modell
Analog: B/G, D/K, I
Digital: DVB-T/DVB-C/DVB-T2*1
Satellit*1: DVB-S/DVB-S2
Färgsystem: PAL/SECAM/NTSC3.58 (Endast video)/NTSC4.43 (Endast video)
Kanaltäckning: Beroende på val av land/område/TV-modell
Analog: UHF/VHF/kabel
Digital: UHF/VHF/kabel
Satellit*1: IF-frekvens 950-2 150 MHz
Ljudutgång: 10 W + 10 W
Trådlös teknik
Protokoll IEEE 802.11a/b/g/n/ac
Bluetooth® version 4.2
Frekvensband
| Frekvensområde Utgångseffekt |
| Trådlöst LAN (TV) |
| 2400-2483,5 MHz | <20,0 dBm |
| 5150-5250 MHz | <23,0 dBm |
| 5250-5350 MHz | <20,0 dBm |
| 5470-5725 MHz | <20,0 dBm |
| 5725-5850 MHz | <13,9 dBm |
| Bluetooth®(TV) |
| 2400-2483,5 MHz <10,0 dBm |
| Bluetooth®(Fjärrkontroll) |
| 2400-2483,5 MHz <10,0 dBm |
Uttag för ingångar/utgångar
Antenn/kabel
75 ohms externt uttag för VHF/UHF
Satellitantenn*1
Honkontakt av F-Typ, 75 ohm.
DiSEqC 1.0, LNB 13 V/18 V & 22 kHz-ton,
Distribution via enkel kabel-TV EN50494.
Video/Ljudingång (Mini Jack)
HDMI IN 1/2/3/4 (stöd för 4K-upplösning, HDCP
2.3-kompatibel)
Video:
4096 × 2160p (50, 60 Hz)²*³, 4096 × 2160p
(24 Hz)² 3840 × 2160p (50, 60 Hz)³ 3840 ×
Tvåkanalig linjär PCM: 48 kHz 16-bitars, Dolby
Audio, Dolby Atmos, DTS
Digitalt optiskt kontakt (tvåkanalig linjär PCM:
48 kHz 16-bitars, Dolby Audio, DTS)
(Stereominiuttag)
Hörlurar
1,2 (HDDREC)*⁶
USB-enhetsport (2 USB HDD-enhet för REC-funktion)
USB-port 1 har stöd för High Speed USB
(USB 2.0)
USB-port 2 har stöd för Super Speed USB
(USB 3.1 Gen 1)
CAM-plats (CA-modul)
LAN
10BASE-T/100BASE-TX-kontakt (Beroende på nätverkets funktionsmiljö kan anslutningshastigheten avvika.
Kommunikationshastighet och -kvalitet garanteras inte.)
Strömförsörjning
220 V - 240 V växelström (AC), 50 Hz
Energieffektivitetsklass
KD-85XH90xx: A
KD-75XH92xx / 75XH90xx: A
KD-65XH92xx / 65XH90xx: A
KD-55XH92xx / 55XH90xx: A
Skärmstorlek (diagonalt uppmätt) (ca.)
KD-85XH90xx: 214,8 cm / 85 tum
KD-75XH92xx / 75XH90xx: 189,3 cm / 75 tum
KD-65XH92xx / 65XH90xx: 163,9 cm / 65 tum
KD-55XH92xx / 55XH90xx: 138,8 cm / 55 tum
Energiförbrukning
I [Standard]-läge
KD-85XH90xx: 223 W
KD-75XH92xx / 75XH90xx: 182 W
KD-65XH92xx / 65XH90xx: 143 W
KD-55XH92xx / 55XH90xx: 116 W
I [Dagsljus]-läge
KD-85XH9096: 340 W
KD-75XH9299 / 75XH9296 / 75XH9288 /
75XH9096 / 75XH9005: 299 W
KD-65XH9299 / 65XH9296 / 65XH9288 /
65XH9096 / 65XH9077 / 65XH9005: 236 W
KD-55XH9299 / 55XH9296 / 55XH9288 /
55XH9096 / 55XH9077 / 55XH9005: 195 W
Årlig energiförbrukning*7
KD-85XH90xx: 309 kWh per år
KD-75XH92xx / 75XH90xx: 252 kWh per år
KD-65XH92xx / 65XH90xx: 198 kWh per år
KD-55XH92xx / 55XH90xx: 161 kWh per år
Energiförbrukning i standbyläge*8*9
0,50 W (25 W i
programvaruuppdateringsläge/
EPG-uppdateringsläge)
Bildupplösning
3 840 punkter (horisontell) × 2 160 linjer
(vertikal)
Uteffekt
USB1
max. 5 V = 500 mA
USB2
max. 5 V = 900 mA
Mått (ca.) (b × h × d) (cm)
med bordsstativ
Standardposition:
KD-85XH90xx: 189,9 × 116,2 × 44,1
KD-75XH92xx / 75XH90xx: 167,4 × 103,4 × 41,0
KD-65XH92xx / 65XH90xx: 145,0 × 90,3 × 33,8
KD-55XH92xx / 55XH90xx: 123,1 × 78,0 × 33,8
Begränsad position:
KD-85XH9096: 189,9 × 116,2 × 44,1
KD-75XH9299 / 75XH9296 / 75XH9288 /
Användningstemperatur: 0°C - 40°C
Luftfuktighet vid användning: 10% - 80%
relativ luftfuktighet (icke-kondenserande)
*1 Vissa TV-apparater har ingen DVB-T2- eller DVB-S/S2-teknologi eller inget uttag för satellitantenn.
*2 Om 4096 × 2160p matas in och [Bredbildsläge] är inställt till [Normal], visas upplösningen som 3840 × 2160p. För att visa 4096 × 2160p, ställ in inställningen [Bredbildsläge] till [Full 1] eller [Full 2].
*3 För att stödja 18 Gbps, ställ in [HDMI-signalformat] till [Förbättrat format].
*4 Se Hjälpguiden på nätet för närmare detaljer.
*5 Anslut ditt ljudsystem till HDMI IN 3 för att få TV-ljud till ditt ljudsystem.
*6 Endast för begränsad region/land/TV-modell.
*7 Energiförbrukning i kWh per år, baseras på TV:ns strömförbrukning under 4 timmar per dag i 365 dagar. Den verkliga energiförbrukningen varierar beroende på hur TV-apparaten används.
*8 Specificerad standby-effekt uppnås när TV:n har avslutat nödvändiga interna processor.
*9 Effektförbrukningen i standbyläge ökar när din TV är ansluten till nätverket.
Obs!
- Tillgången på valfria tillbehör beror på land/region/TV-modell/lager.
- Design och specifikationer kan ändras utan förvarning. Abonnemang på tjänster och program kan krävas och ytterligare villkor, förutsättningar och/eller avgifter kan gälla vid användning av Google Assistant.
Anmärkningar om digital TV
- Digital-TV (DVB-T, satellit och kabel), interaktiva tjänster och nätverksfunktioner kanske inte är tillgängliga i alla länder eller områden. Vissa funktioner kanske inte är aktiverade eller kanske inte fungerar korrekt med vissa leverantörer och nätverksmiljöer. Vissa TV-tjänstleverantörer kan ta en avgift för sina tjänster. Denna TV stöder digital sändning med användning av MPEG-2-, H.264/MPEG-4 AVC- och H.265/HEVC-codecs, men kompatibilitet med alla operatörs-/tjänstsignaler, vilka kan variera med tiden, kan inte garanteras.
- Benämningarna HDMI och HDMI High-Definition Multimedia Interface och HDMI-logotypen är varumärken eller registrerade varumärken som tillhör HDMI Licensing Administrator, Inc. i USA och andra länder.
- Dolby, Dolby Vision, Dolby Atmos, Dolby Audio och den dubbla D-symbolen är varumärken som tillhör Dolby Laboratories. Tillverkad på licens från Dolby Laboratories. Sekretessbelagda, icke publicerade arbeten. Copyright © 2012-2018 Dolby Laboratories. Med ensamrätt.
- Gracenote, Gracenote-logotypen och "Powered by Gracenote"-logotypen är antingen registrerade varumärken eller varumärken som tillhör Gracenote, Inc. i USA och/eller andra länder.
- Google, Google Play, Chromecast, YouTube, Android TV och andra relaterade märken och logotyper är varumärken som tillhör Google LLC.
- För DTS-patent se http://patents.dts.com. Tillverkad under licens från DTS, Inc. DTS, symbolen, DTS och symbolen tillsammans samt Digital Surround är registrerade varumärken eller varumärken som tillhör DTS, Inc. i USA och/eller andra länder. © DTS, Inc. Med ensamrätt.
- Netflix är ett registrerat varumärke som tillhör Netflix, Inc.
- DiSEqCTM är ett varumärke som tillhör EUTELSAT. Denna TV stödjer DiSEqC 1.0. Denna TV bör inte användas för att manövrera motorstyrda antenner. TUXERA är ett registrerat varumärke som tillhör Tuxera Inc. i USA och andra länder.
- Alla andra varumärken tillhör sina respektive ägare.
Årlig energiförbrukning*7
KD-85XH90xx: 309 kWh per år
KD-75XH92xx / 75XH90xx: 252 kWh per år
KD-65XH92xx / 65XH90xx: 198 kWh per år
KD-55XH92xx / 55XH90xx: 161 kWh per år
Strömförbrukning i standby*8,9
0,50 W (25 W i programvaru- /
EPG-uppdateringsläge)
Skärmupplösning
3.840 punkter (vågrätt) × 2.160 linjer (lodrätt)
Uteffekt
USB1
5V=500mA MAX
USB2
5V-900mA MAX
Mått (Ca.) (b × h × d) (cm)
Inkl. TV-fot
Standardposition:
KD-85XH90xx: 189,9 × 116,2 × 44,1
KD-75XH92xx / 75XH90xx: 167,4 × 103,4 × 41,0
KD-65XH92xx / 65XH90xx: 145,0 × 90,3 × 33,8
KD-55XH92xx / 55XH90xx: 123,1 × 78,0 × 33,8
Smal position:
KD-85XH9096: 189,9 × 116,2 × 44,1
KD-75XH9299 / 75XH9296 / 75XH9288 /
- Du kan se Hjelpeveiledningen med en smarttelefon.
Veggmonteringsbrakett: SU-WL850 (kun
KD-75XH92xx / 75XH90xx / 65XH92xx /
65XH90xx / 55XH92xx / 55XH90xx)
Veggmonteringsbrakett: SU-WL450
Driftstemperatur: 0 °C - 40 °C
Driftsluftfuktighet: 10 % - 80 % relativ fuktighet (icke-kondenserande)
*1 Inte alla TV-apparater har DVB-T2-, eller DVB-S-/S2-teknik eller satellitantenntermal.
