MANUAL DE USUARIO Bravia KD55XH9077 SONY

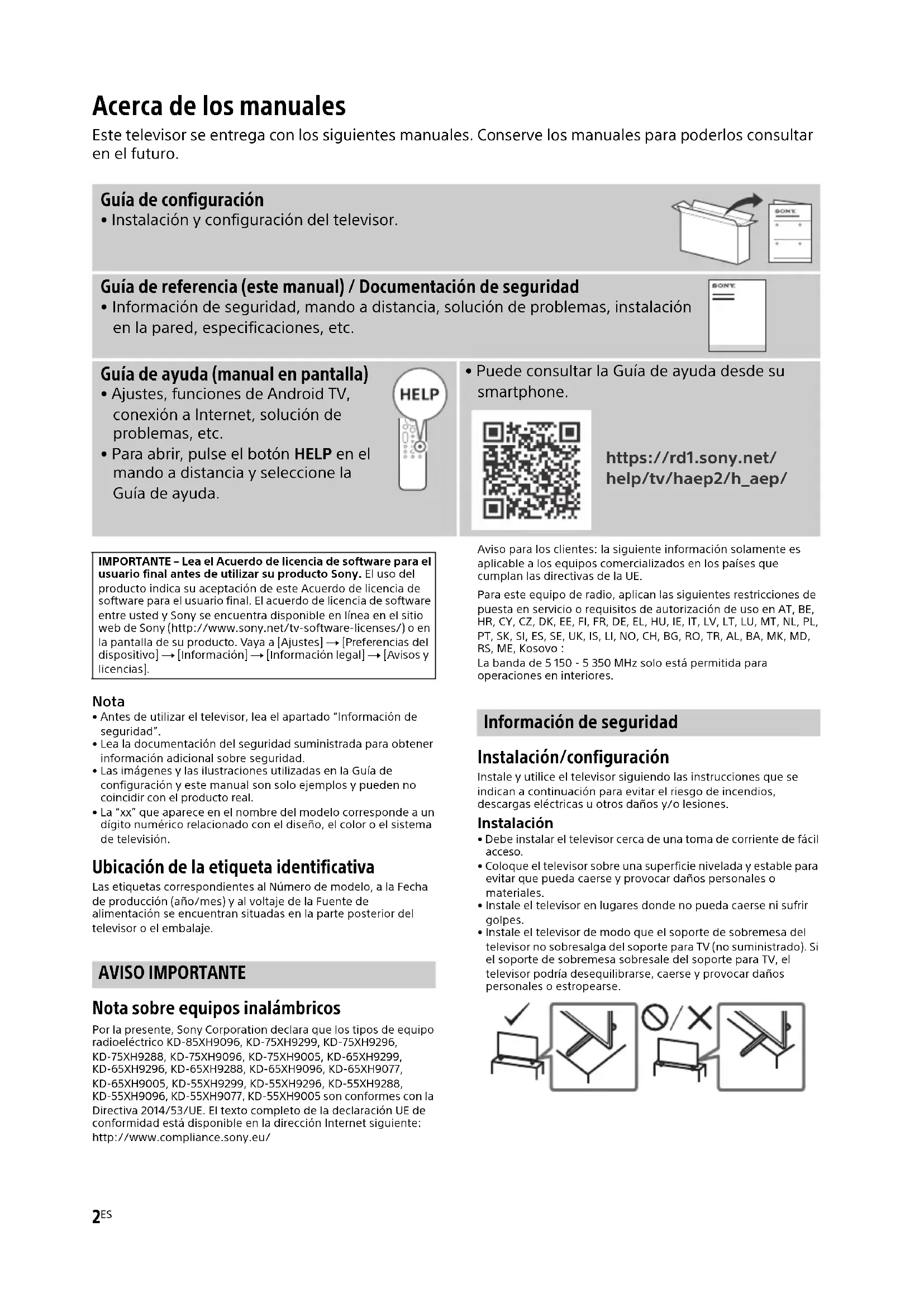

Acerca de los manuales
Este televisor se entrega con los siguientes manuales. Conserve los manuales para poder consultarlos en el futuro.
Guía de configuración
- Instalación y configuración del televisor.
Guía de referencia (este manual) / Documentación de seguridad
- Información de seguridad, mando a distancia, solución de problemas, instalación en la pared, especificaciones, etc.
Guía de ayuda (manual en pantalla)
- Ajustes, funciones de Android TV, conexión a Internet, solución de problemas, etc.
- Para abrirla, pulse el botón HELP en el mando a distancia y seleccione la Guía de ayuda.
- Puede consultar la Guía de ayuda desde su smartphone.
IMPORTANTE - Lea el Acuerdo de licencia de software para el usuario final antes de utilizar su producto Sony. El uso del producto indica su aceptación de este Acuerdo de licencia de software para el usuario final. El acuerdo de licencia de software entre usted y Sony se encontrará disponible en línea en el Sitio web de Sony (http://www.sony.net/tv-software-licenses/) o en la pantalla de su producto. Vaya a [Ajustes] → [Preferencias del dispositivo] → [Información] → [Información legal] → [Avisos y licencias].
Nota
- Antes de utilizar el televisor, lea el apartado "Información de seguridad".
- Lea la documentación de seguridad suministrada para obtener información adicional sobre seguridad.
- Las imágenes y las ilustraciones realizadas en la Guía de configuración y este manual son solo ejemplos y puede que no coincidan con el producto real.
- La "xx" que aparece en el nombre del modelo corresponde a un dígito relacionado con el diseño, el color o el sistema de televisión.
Ubicación de la etiqueta identificativa
Las etiquetas correspondientes al número de modelo, a la fecha de producción (año/mes) y al voltaje de la fuente de alimentación se encontrarán situadas en la parte posterior del televisor o en el embalaje.
AVISO IMPORTANTE
Aviso para los pacientes: esta información solamente es aplicable a los equipos comerciales en los países que cumplan las directivas de la UE.
Para este equipo de radio, aplican las siguientes restricciones de puesta en servicio o requisitos de autorización de uso en AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo:
La banda de 5 150 - 5 350 MHz solo está permitida para operaciones en interiores.
Instalación/configuración
Instale y utilice el televisor siguiendo las instrucciones que se indican a continuación para evitar el riesgo de incendios, descargas eléctricas u otros daños y/o lesiones.
Instalación
- Debe instalar el televisor cerca de una toma de corriente de fácil acceso.
- Coloque el televisor sobre una superficie nivelada y estable para evitar que pueda caerse y provocar daños personales o materiales.
- Instale el televisor en lugares donde no pueda caerse ni sufrir golpes.

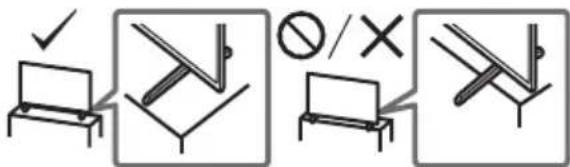

- Instale el televisor de modo que el soporte de sobremesa del televisor no sobresalga del soporte para TV (no suministrado). Si el soporte de sobremesa sobresale del soporte para TV, el televisor podrá desequilibrarse, caerse y provocar daños personales o estropearse.
Transporte
- Desconecte todos los cables antes de transportar el televisor.

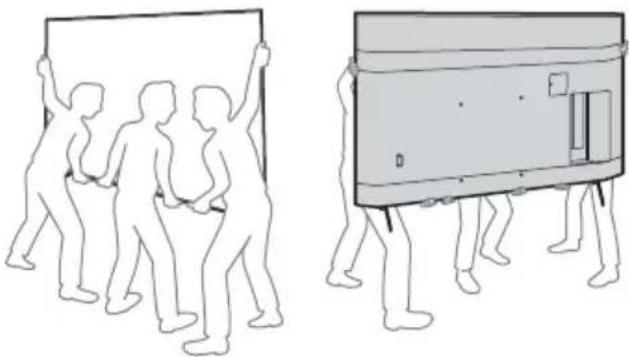

- Se necesitan dos o más personas (tres o más personas para el KD-85XH90xx) para transportar un televisor grande.
- Al transportar el televisor manualmente, sujételo de la forma descrita a continuación. No ejerza presión sobre la pantalla LCD ni el marco que la rodea.
KD-85XH90xx KD-75XH92xx / 75XH90xx / 65XH92xx / 65XH90xx / 55XH92xx / 55XH90xx
- Durante el transporte, no someta el televisor a sacudidas o vibraciones excesivas.
- Cuando transporte el televisor para repararlo o cuando lo cambie de sitio, embálelo con la caja y el material de embalaje originales.

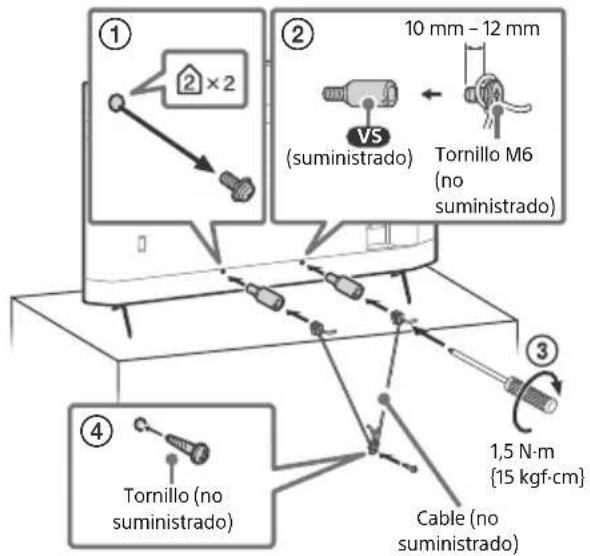

Prevención de volcado

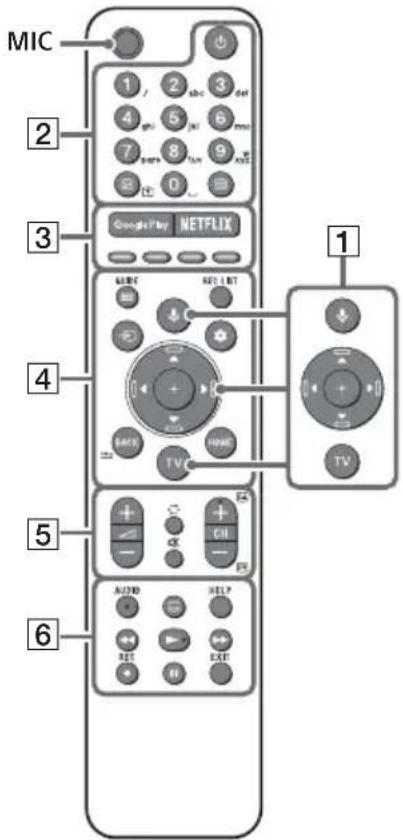

Mando a distancia y televisor
La forma del mando a distancia, la posición, la disponibilidad y la referencia de los botones del mando a distancia pueden variar en función del país, la región o el modelo de televisor.
1 (Micrófono): Utilice el Asistente de Google*1*2 o la Búsqueda por voz*2. Para consejos sobre cómo controlar su televisor, pulse el botón (Micrófono) y pronuncie la frase "pistas de voz".
/ / / / : Navegación y selección de menús en pantalla.
TV: Visualiza una lista de canales de TV o cambia a entrada.
2 (Modo en espera del televisor) Botones numéricos + Información/datos: Permite acceder a información. (Reuters): Permite acceder a información de texto. 3 Google Play / NETFLIX / Botones de colores
GUIDE: Visualiza la guía de programas digitales del TV o receptor de cable/satélite*1*3.
REC LIST: Visualice la lista de grabación del USB HDD/DVR*3.
(Selección de la entrada): Permite ver y seleccionar la fuente de entrada u otras.
(Configuración rápida): Visualice la configuración rápida.
BACK/ HOME
5 +/-(Volumen)
(Saltar)
(Silenciamiento)*4
CH + / - / 三 / : Selecciona el canal, o la página suma (3) / anterior (3).
6 AUDIO: Selecciona el sonido de la fuente multilingüe o el sonido dual (según la fuente del programa).
(Ajuste de subtítulos)
HELP: Permite acceder al menú de ayuda.
<</>>/11
- REG: Graba el programa que está mirando en el USB HDD/DVR*3.
EXIT
7 (Alimentación) 8 Sensor del mando a distancia / Sensor de luz / LED
1 Solo en ciertas regiones/países/modelo de TV/idiomas. 2 El Asistente de Google o la búsqueda por voz requiere una conexión a Internet. 3 El ajuste de [Configuración del Receptor de cable/satélite] es necesario. 4 El atajo de accesibilidad está disponible pulsando y manteniendo pulsado (Silenciamiento).
Para obtener más información, consulte la Guía de referencia.
Instalación del televisor en una pared
Utilización del soporte de pared opcional (SU-WL850 o SU-WL450)* (no suministrado)
Para los clientes:
Por motivos de protección del producto y de seguridad, Sony recomienda partir la instalación del televisor en manos de distribuidores Sony o proveedores autorizados. Nunca intente realizar la instalación sin ayuda.
Para distribuidores y contratistas de Sony:
Preste especial atención a la seguridad durante la instalación, el mantenimiento periódico y las revisiones de este producto.
El manual de instrucciones de este televisor solo proporciona los pasos para preparar el televisor para su instalación en la pared antes de su montaje en la pared. Para obtener instrucciones acerca de la instalación del soporte de pared, consulte la información de instalación (soporte de pared) en la página del producto de su modelo de televisor. https://www.sony.eu/support
Preparación de la instalación en pared
Asegúrese de montar el soporte de sobremesa antes de instalar el televisor en la pared según las instrucciones de la Guía de referencia.
- Prepare el televisor para el soporte de pared antes de conectar los cables.
- Siga la guía de instrucciones suministrada con el soporte de pared correspondiente a su modelo. Para instalar este televisor, es necesario disponer de conocimientos suficientes, especialmente para determinar si la pared es lo bastante resistente para aguantar el peso del televisor.
- Deje siempre la instalación de este producto en la pared en manos de distribuidores Sony o proveedores autorizados y preste especial atención a la seguridad durante la instalación. Sony no se hace responsable de daños o lesiones provocados por una manipulación o una instalación incorrectas.
- Los tornillos para el soporte de pared no están incluidos.
- La instalación en pared solo puede ser realizada por personal cualificado.
- Por razones de seguridad, se recomienda utilizar accesorios Sony como: -Soporte de pared SU-WL850 -Soporte de pared SU-WL450
- Asegúrese de utilizar los tornillos suministrados con el Soporte de pared al fijar el Soporte de pared al televisor. Los tornillos suministrados han sido diseñados tal y como indica la ilustración si se miden desde la superficie de colocación del Soporte de pared. El diámetro y longitud de los tornillos varía en función del modelo de Soporte de pared. Si utiliza tornillos distintos de los suministrados, puede ocasionar un daño interno en el televisor o este pueda caerse, etc.
- Guarde los tornillos que no utilice y el soporte de sobremesa en un lugar seguro hasta que esté a punto para montar el soporte de sobremesa. Mantenga los tornillos lejos del alcance de los niños.
- Solo en algunos países/regiones/modelos de televisor.

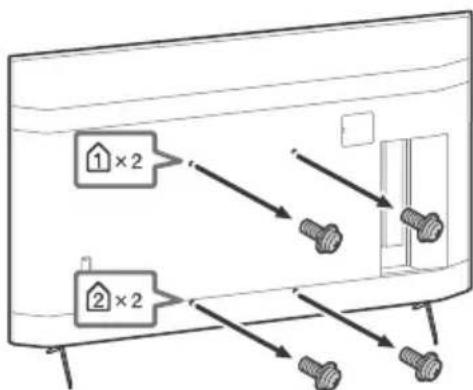

1 Retire los tornillos de la parte trasera del televisor.

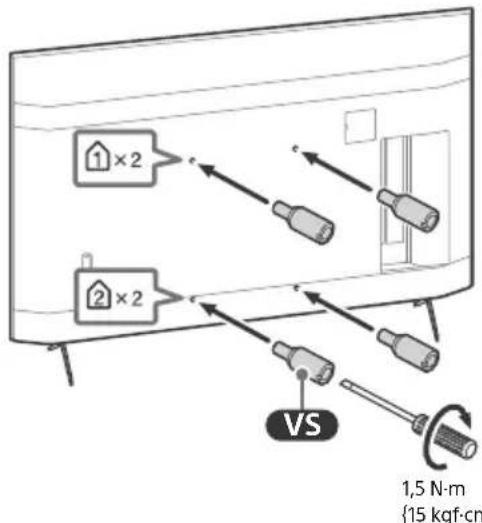

2 Una la unión de pared (suministrada con el televisor) a la parte trasera del televisor (para que esté en paralelo a la pared).
ES
Nota
- Si utiliza un destornillador eléctrico, ponga la torsión a aproximadamente 1,5 N·m {15 kgf·cm}.
- Asegúrese de alinear la unión a la pared al unirlas al televisor. Utilice solo un destornillador de cabeza plana para instalar el soporte de pared. Utilizar otra herramienta podría resultar en un exceso de torsión del soporte de pared y dañar el televisor.
Desmonte el soporte de sobremesa del televisor

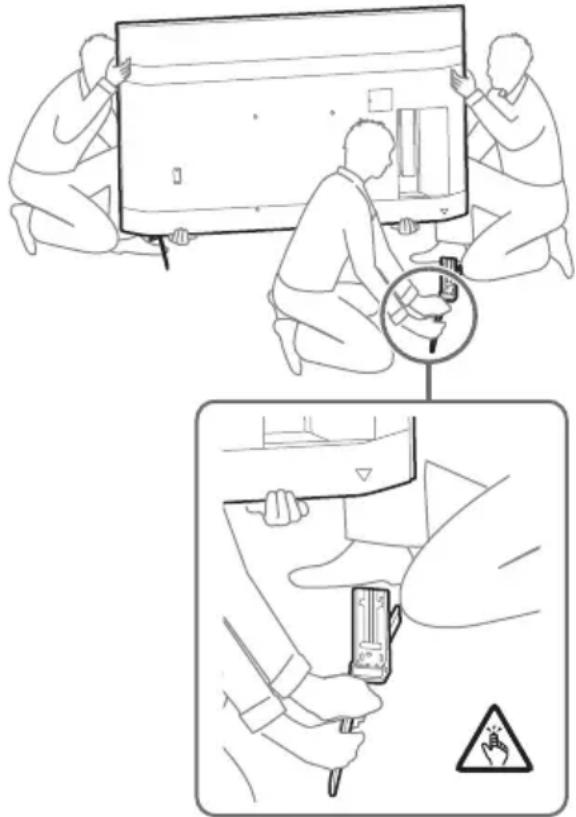

1 Retire de una en una las esquinas del soporte de sobremesa. Sujete con firmeza el soporte de sobremesa con ambas manos de forma segura cuando otras personas levanten el televisor.
2 Repita el paso anterior y retire la otra esquina del soporte de sobremesa.
Nota
- Se necesitan tres o más personas para desmontar el soporte de sobremesa.
- Tenga cuidado de no aplicar fuerza excesiva mientras desmonta el soporte de sobremesa del televisor, ya que podría caerse y provocar daños personales o materiales.
- Manipule el soporte de sobremesa con cuidado para no dañar el televisor.
- Tenga cuidado al levantar el televisor, ya que si se desprende el soporte de sobremesa, este podría desequilibrarse y provocar lesiones personales.
- Tenga cuidado al retirar el soporte de sobremesa del televisor para evitar que se caiga y dañe la superficie sobre la que está el televisor.
Solución de problemas
Para la solución de problemas generales en situaciones como, por ejemplo, pantalla negra, no hay sonido, imagen congelada, el televisor no responde o la conexión de red se ha perdido, realice los pasos siguientes.
1 Reinicie el televisor pulsando el botón de encendido en el mando a distancia durante aproximadamente cinco segundos. El televisor se reiniciará. Si el televisor no se recupera, intente desenchufar el cable de corriente. A continuación, pulse el botón de encendido en el televisor y suéltelo. Espere durante dos minutos y conecte el cable de alimentación. 2 Para consultar el menú Ayuda, pulse HELP en el mando a distancia. 3 Conecte el televisor a Internet y realice una actualización de software. Sony recomienda actualizar siempre el software del televisor. Las actualizaciones de software mejoran el rendimiento del televisor y añaden nuevas funciones. 4 Visite el sitio web de soporte de Sony (encontrará la información al final de este manual).
Al conectar el televisor, es posible que no se encienda aunque pulse el botón de encendido del mando a distancia o del televisor.
El sistema tarda un tiempo en inicializarse. Espere aproximadamente un minuto y vuelva a intentarlo.
El mando a distancia no funciona.
Se ha olvidado la contraseña del bloqueo paterno.
- Introduzca 9999 para el PIN e introduzca el nuevo PIN.
Para obtener más información sobre la solución de problemas, consulte la Guía.
Especificaciones
Sistema
Sistema de panel: Panel LCD (pantalla de cristal líquido), Retroiluminación LED
Sistema de televisión: Según el país/selección de área/modelo de televisor
Cobertura de canales: Según el país/selección de área/modelo de televisor
Satélite*1: Frecuencia IF 950-2150 MHz
Salida de sonido: 10 W + 10 W
Tecnología inalámbrica
Protocolo IEEE 802.11a/b/g/n/ac
Bluetooth® versión 4.2
Bandas de Frecuencia
| Intervalo de Frequencias Potencia de salute |
| LAN inalábrica (TV) |
| 2400-2483,5 MHz <20,0 dBm |
| 5150-5250 MHz <23,0 dBm |
| 5250-5350 MHz <20,0 dBm |
| 5470-5725 MHz <20,0 dBm |
| 5725-5850 MHz <13,9 dBm |
| Bluetooth®(TV) |
| 2400-2483,5 MHz <10,0 dBm |
| Bluetooth®(Mando a distancia) |
| 2400-2483,5 MHz <10,0 dBm |
Conectores de entrada/salida
Antena/Cable
Terminal externo de 75 ohmios para VHF/UHF Antena de satélite*1
4K, compatible con HDCP 2.3)
Video:
4096 × 2160p (50, 60 Hz)*2*, 4096 × 2160p (24 Hz)*2, 3840 × 2160p (50, 60 Hz)*3, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, Formatos de PC*4
Audio:
PCM lineal de 5,1 canales: 32/44,1/48/88,2/96/176,4/192 kHz 16/20/24 bits, Dolby Audio, Dolby Atmos, DTS
ARC (Audio Return Channel) (sólo HDMI IN 3)*5 PCM lineal de dos canales: 48 kHz 16 bits, Dolby Audio, Dolby Atmos, DTS
2 USB para función REC)
El puerto USB 1 es compatible con USB de alta velocidad (USB 2.0)
El puerto USB 2 es compatible con Super Speed USB (USB 3.1 Gen 1)
1 Ranura CAM (módulo de acceso condicional)
LAN
Conector 10BASE-T/100BASE-TX (La velocidad de conexión puede variar según el entorno operativo de la red. No se garantizan la frecuencia y la calidad de comunicación).
Alimentación, producto y otros
Requisitos de alimentación: 220 V - 240 V CA, 50 Hz
Categoría de eficiencia energética KD-85XH90xx: A
KD-75XH92xx / 75XH90xx: A
KD-65XH92xx / 65XH90xx: A
KD-55XH92xx / 55XH90xx: A
Tamaño de la pantalla (medida diagonalmente) (Aprox.)
KD-85XH90xx: 214,8 cm / 85 pulgadas
KD-75XH92xx / 75XH90xx: 189,3 cm / 75 pulgadas
KD-65XH92xx / 65XH90xx: 163,9 cm /
65 pulgadas
KD-55XH92xx / 55XH90xx: 138,8 cm /
55 pulgadas
Consumo de energía
En el modo [Estándar]
KD-85XH90xx: 223 W
KD-75XH92xx / 75XH90xx: 182 W
KD-65XH92xx / 65XH90xx: 143 W
KD-55XH92xx / 55XH90xx: 116 W
En el modo [Viva]
KD-85XH9096: 340 W
KD-75XH9299 / 75XH9296 / 75XH9288 /
75XH9096 / 75XH9005: 299 W
KD-65XH9299 / 65XH9296 / 65XH9288 /
65XH9096 / 65XH9077 / 65XH9005: 236 W
KD-55XH9299 / 55XH9296 / 55XH9288 /
55XH9096 / 55XH9077 / 55XH9005: 195 W
Consumo de energía anual*
Consumo de energía en modo de espera*8*9
0,50 W (25 W en el modo de actualización del software/EPG)
Resolución de la pantalla
3 840 puntos (horizontal) × 2 160 líneas (vertical)
Potencia de salida
USB1
5V=500mA MAX.
USB2
5V=900mA MAX.
Dimensiones (Aprox.) (ancho x alto x fondo) (cm)
con soporte de sobremesa
Posición estándar:
KD-85XH90xx: 189,9 × 116,2 × 44,1
KD-75XH92xx / 75XH90xx: 167,4 × 103,4 × 41,0
KD-65XH92xx / 65XH90xx: 145,0 × 90,3 × 33,8
KD-55XH92xx / 55XH90xx: 123,1 × 78,0 × 33,8
Posición estrecha:
KD-85XH9096: 189,9 × 116,2 × 44,1
KD-75XH9299 / 75XH9296 / 75XH9288 /
sin soporte de sobremesa
KD-85XH90xx: 189,9 × 108,9 × 7,2
KD-75XH92xx / 75XH90xx: 167,4 × 96,1 × 7,1
con soporte de sobremesa
Posición estándar:
KD-85XH90xx: 47,7
KD-75XH92xx / 75XH90xx: 34,4
KD-65XH92xx / 65XH90xx: 23,2
KD-55XH92xx / 55XH90xx: 17,5
Posición estrecha:
KD-85XH9096: 47,7
KD-75XH9299 / 75XH9296 / 75XH9288 /
75XH9096:34,4
KD-65XH9299 / 65XH9296 / 65XH9288 /
65XH9096 / 65XH9077:23,2
KD-55XH9299 / 55XH9296 / 55XH9288 /
55XH9096 / 55XH9077:17,5
sin soporte de sobremesa
KD-85XH90xx:45,8
KD-75XH92xx / 75XH90xx: 32,9
KD-65XH92xx / 65XH90xx: 22,2
KD-55XH92xx / 55XH90xx: 16,5
Otros
Accesorios opcionales
Soporte de pared: SU-WL850 (sólo
KD-75XH92xx / 75XH90xx / 65XH92xx /
65XH90xx / 55XH92xx / 55XH90xx)
Soporte de pared: SU-WL450
Temperatura de funcionamiento: De 0 °C a 40 °C
Humedad de funcionamiento: 10 % - 80 % HR (sin condensación)
*1 No todos los televisores cuentan con la tecnología DVB-T2 o DVB-S/S2 o un terminal de antena de satélite.
*2 Si se introduce 4096 × 2160p y [Modo horizontal] se cambia a [Normal], la resolución será 3840 × 2160p. Para ver 4096 × 2160p, cambie el ajuste de [Modo horizontal] a [Completo 1] o [Completo 2].
*3 Para admitir los 18 Gbps, cambie [Formato de señal HDMI] a [Formato mejorado].
4 Consulte la Guía en línea para obtener más detalles. 5 Conecte su sistema de audio a HDMI IN 3 para enviar el audio del televisor a su sistema de audio. 6 Solo en algunos países/regiones/modelos de televisor. 7 Consumo de energía en kWh al año, con el televisor funcionando 4 horas al día durante 365 días. El consumo de energía real depende de la frecuencia de uso del televisor. 8 El consumo de energía en modo de espera especificado se alcanza cuando el televisor termina los procesos internos necesarios. 9 El consumo de energía en modo de espera aumenta si el televisor está conectado a la red.
Nota
- La disponibilidad de los accesorios opcionales depende del país, la región, el modelo de televisor y las existencias.
- El diseño y las especificaciones están sujetos a cambios sin previo aviso.
- Es posible que se requieran suscripciones para servicios y aplicaciones y que se apliquen términos, condiciones y/o cargos adicionales cuando se usa el Asistente de Google.
Notas sobre la función de Televisión digital
- Es posible que los servicios interactivos y las funciones de la red de televisión digital (DVB terrestre, por satélite o por cable) no estén disponibles en todos los países o regiones. Es posible que algunas funciones estén inactivadas o que no funcionen correctamente con algunos proveedores y entornos de red. Algunos proveedores de servicios de televisión pueden cobrar una tarifa por sus servicios.
- Este televisor es compatible con emisiones digitales con codificación MPEG-2, H.264/MPEG-4AVC y H.265/HEVC, excepto que no es posible garantizar la compatibilidad con todos los operadores y señales de servicio, dado que con el tiempo pueda variar.
- Este televisor soporta la recepción de televisión digital terrestre, DVB-T2, la alta definición y la ultraalta definición.
- Los términos HDMI y HDMI High-Definition Multimedia Interface, y el logotipo HDMI son marcas comerciales o marcas registradas de HDMI Licensing Administrator, Inc. en los Estados Unidos y en otros países.
- Dolby, Dolby Vision, Dolby Atmos, Dolby Audio y el símbolo de la doble D son marcas comerciales de Dolby Laboratories. Fabricado con la licencia de Dolby Laboratories. Documentos confidenciales sin publicar. Copyright © 2012-2018 Dolby Laboratories. Todos los derechos reservados.
- Gracenote, el símbolo y el logotipo de Gracenote y el logotipo "Powered by Gracenote" son marcas comerciales registradas o marcas comerciales de Gracenote, Inc. en Estados Unidos y/u otros países.
- Google, Google Play, Chromecast, YouTube, Android TV y demás marcas y logotipos relacionados son marcas comerciales de Google LLC.
- Para obtener información sobre las patentes DTS, consulte http://patents.dts.com. Fabricado con licencia de DTS, Inc. DTS, su símbolo y DTS y el símbolo y Digital Surround son marcas comerciales registradas o marcas comerciales de DTS, Inc. en los Estados Unidos y/u otros países. © DTS, Inc. Todos los derechos reservados.
- Netflix es una marca comercial registrada de Netflix, Inc.
- DiSEqCTM es una marca comercial de EUTELSAT. Este televisor es compatible con DiSEqC 1.0. Este televisor no está diseñado para controlar antenas motorizadas.
- TUXERA es una marca comercial registrada de Tuxera Inc. en los EEUU y otros países.
- Todas las demás marcas comerciales son propiedad de sus respectivos propietarios.
Compatible con HDCP 2.3)
Video:
4096 × 2160p (50, 60 Hz)*²*, 4096 × 2160p
(24 Hz)*²* 3840 × 2160p (50, 60 Hz)³, 3840 ×
Clase de eficiencia energética
KD-85XH90xx: A
KD-75XH92xx / 75XH90xx: A
KD-65XH92xx / 65XH90xx: A
KD-55XH92xx / 55XH90xx: A
