BRUKSANVISNING Bravia KD55XH9077 SONY
Installasjon av teksting
HELP: Vis hjelpemenyen.
REC: Spill inn det viste programmet på USB HDD/DVR*3.
EXIT
7 (Strømbryter) 8 Fjernkontroll-sensor / Lys-sensor / LED
Fjernkontroll og TV
Til Sony-forhandlere og installatører:

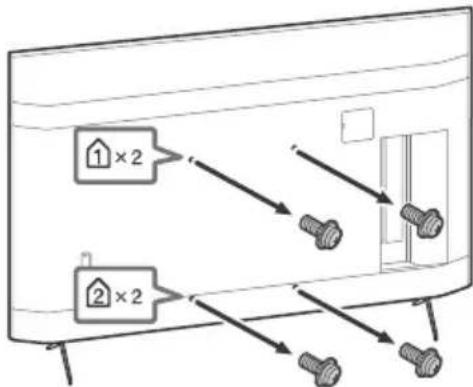

1 Fjern skruer fra baksiden av TV-en.

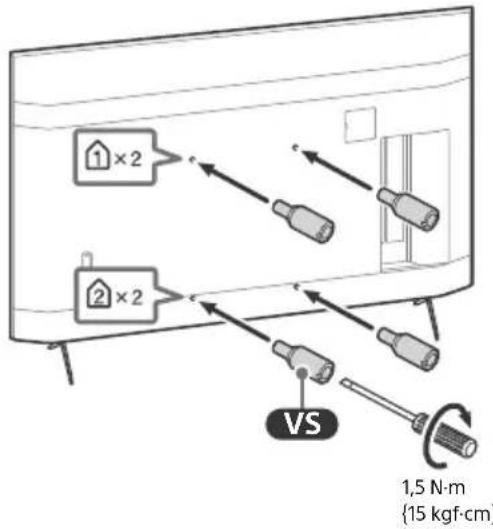

2 Koble veggmonteringsfestet (følger med TV-en) til baksiden av TV-en (for å gjøre det parallelt med veggen).
Merk
- Ved bruk av elektrisk skrutrekker, sett moment til omtrent 1,5 N·m {15 kgf·cm}. Sørg for å feste veggmonteringsfestet til TV-en.
Strøm, datablad og annet
Strømkrav
220V-240VAC, 50Hz
Lavenergiklasse
KD-85XH90xx: A
KD-75XH92xx / 75XH90xx: A
KD-65XH92xx / 65XH90xx: A
KD-55XH92xx / 55XH90xx: A
Skjermstørrelse (målt diagonalt) (ca.)
KD-85XH90xx: 214,8 cm / 85 tommer
KD-75XH92xx / 75XH90xx: 189,3 cm /
75 tommer
KD-65XH92xx / 65XH90xx: 163,9 cm /
65 tommer
KD-55XH92xx / 55XH90xx: 138,8 cm /
55 tommer
Strømforbruk
*2 Når 4096 × 2160p er inngang og [Bredformatstilstand] er satt til [Normal], vises oppløsningen som 3840 × 2160p. For å vise 4096 × 2160p, sett innstillingen [Bredformatstilstand] til [Fuld 1] eller [Fuld 2].
*3 For å støtte 18 Gbps, still inn
HDMI-signalformat til Forbedret format.
Denne TV-en leveres med følgende håndbøker. Vennligst behold håndbøkene for fremtidig referanse.
Innstillingsveiledning
- TV-installasjon og oppsett.
Referanseveiledning (denne håndboken) / Sikkerhetsdokumentasjon
- Sikkerhetsinformasjon, fjernkontroll, feilsøking, veggmontering, spesifikasjon, og så videre.
Hjelpeveiledning (håndbok på skjermen)
- Innstillinger, Android TV-funksjoner, internett-tilkobling, feilsøking, og så videre. For å åpne den, trykk på HELP-knappen på fjernkontrollen og velg Hjelpeveiledning.
VIKTIG - Les lisensavtalen for sluttbrukerprogramvare før du bruker Sony-produktet ditt. Ved å bruke produktet ditt indikerer du at du aksepterer lisensavtalen for sluttbrukerprogramvare. Lisensavtalen for programvare mellom deg og Sony er tilgjengelig online på Sonys hjemmeside (http://www.sony.net/tv-software-licenses/) eller på produktskjermbildet. Gå til [Innstillinger] → [Enhetsinnstillinger] → [Info] → [Juridisk informasjon] → [Merknader og lisenser].
Merknader
Før du bruker TV-en, vennligst les "Sikkerhetsinformasjon". - Les den medfølgende sikkerhetsdokumentasjonen for ytterligere sikkerhetsinformasjon. - Bilder og illustrasjoner som brukes i Innstillingsveiledning og i denne håndboken, er kun ment som referanse, og kan avvike fra produktets faktiske utseende. - "xx"-en som vises i modellnavnet korresponderer til et tall, som er knyttet til design, farge eller TV-system.
Plassering av identifikasjonsmerket
Etiketter med modellnr., produksjonsdato (år/måned) og strømforsyningsområde er plassert på baksiden av TV-en eller skjermen.
VIKTIG MERKNAD
Merknad for radioutstyr
Herved erklærer Sony Corporation at radioutstyrstypene KD-85XH9096, KD-75XH9299, KD-75XH9296, KD-75XH9288, KD-75XH9096, KD-75XH9005, KD-65XH9299, KD-65XH9296, KD-65XH9288, KD-65XH9096, KD-65XH9077, KD-65XH9005, KD-55XH9299, KD-55XH9296, KD-55XH9288, KD-55XH9096, KD-55XH9077, KD-55XH9005 er i samsvar med direktiv 2014/53/EU. EU-erklæringens fulltekst finner du på Internett under: http://www.compliance.sony.eu/
Merknad for kunder: Følgende informasjon gjelder kun for utstyr som er solgt i land som anvender EU-direktivene.
For dette radioutstyret gjelder følgende begrensninger for bruk eller krav for autorisering av bruk i AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo: 5150 - 5350 MHz-båndet skal bare benyttes for innendørs bruk.
Installasjon/oppsett
Installer og bruk TV-apparatet i samsvar med instruksjonene nedenfor for å unngå risiko for brann, elektrisk støt eller annen skade og/eller personskader.
Installasjon
- TV-en bør installeres i nærheten av en lett tilgjengelig stikkontakt.
- Plasser TV-settet på en stabil, plan overflate for å unngå at den faller ned og forårsaker personskade eller skade på TV-en.
- Installer TV-en på en plass hvor den ikke kan bli skjøvet, dyttet eller ramle ned.

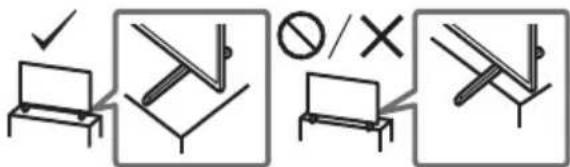

- Installer TV-en slik at TV-ens bordstativ ikke stikker frem fra TV-stativet (medfølger ikke). Hvis bordstativet stikker frem fra TV-stativet, kan det føre til at TV-en velter, faller ned og dette kan skade personer eller TV-en.

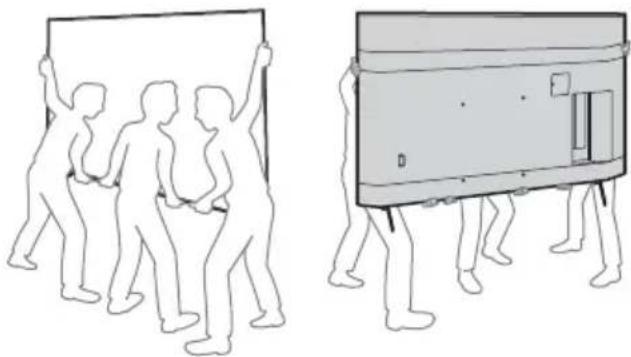

Bæring
Før du bærer TV-apparatet, må du koble fra alle kablene. - Et stort TV-apparat må bæres av to eller flere personer (tre eller flere for KD-85XH90xx). - Når du transporterer TV-en for hånd, må du holde den som vist under. Ikke utsett LCD-skjermen og rammen rundt for press-belastning.
KD-85XH90xx KD-75XH92xx / 75XH90xx / 65XH92xx / 65XH90xx / 55XH92xx / 55XH90xx
- Ikke utsett TV-apparatet for støt eller sterke vibrasjoner når du flytter det. Når du leverer inn TV-apparatet på grunn av reparasjon eller hvis du flytter, bør du transportere det i originalemballasjen.

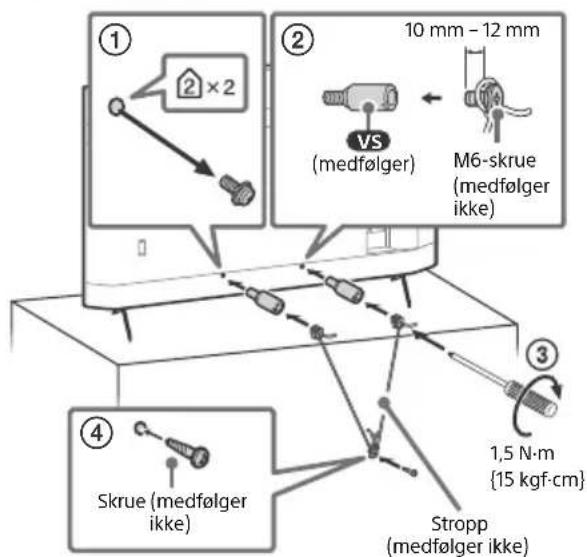

Tippforebygging

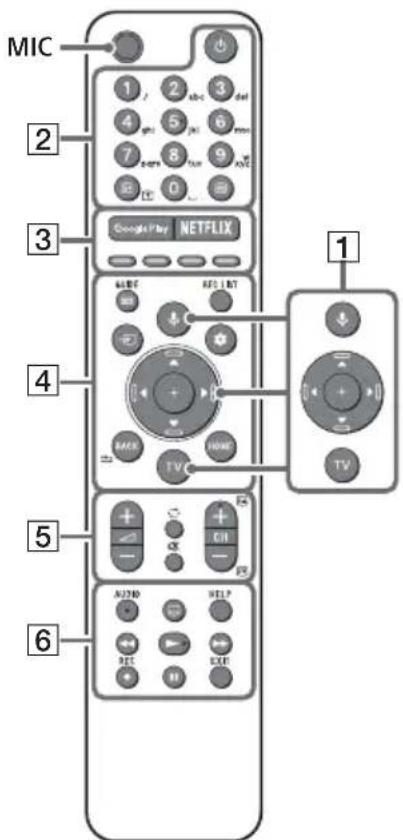

Fjernkontroll og TV
Utformingen av fjernkontrollen, plasseringen, tilgjengeligheten og funksjonen til knappene på fjernkontrollen kan variere avhengig av regionen/landet/TV-modellen.
NO
1 (Mikrofon): Bruk Google Assistant 1 2 eller talesøk 2. For hint om hvordan du kontrollerer TV-en, trykk på knappen (mikrofon) og uttal uttrykket "tips stemmestyring". 1
▲/▼/◀/▶/● Meny på skjermen for navigasjon og valg.
TV: Vis TV-kanalliste eller bytt til inngang.
2 (TV hvilemodus) Nummerknapper
1/2 (Info): Vis informasjon. Tekst (Tekst): Vis tekstinformasjon.
3 Google Play / NETFLIX / Fargeknapper 4 GUIDE: Vis den digitale programguiden til TV-en eller TV-dekoderen*1.
REC LIST: Vis anbefalingslisten for USB HDD/DVR*3.
(Valg av innhold): Vis og velg
inngangskilden osv.
(Hurtiginnstillinger): Vis
1 Kun for begrenset region/land/TV-modell/språk. 2 Google Assistant eller talesøk krever en internett-tilkobling. 3 [Oppsett av TV-dekoder] innstilling er påkrevet. 4 Snarvei for tilgjengelighet er tilgjengelig ved å trykke og holde inne (Dempe).
For mer informasjon, se Hjelpeveiledning.

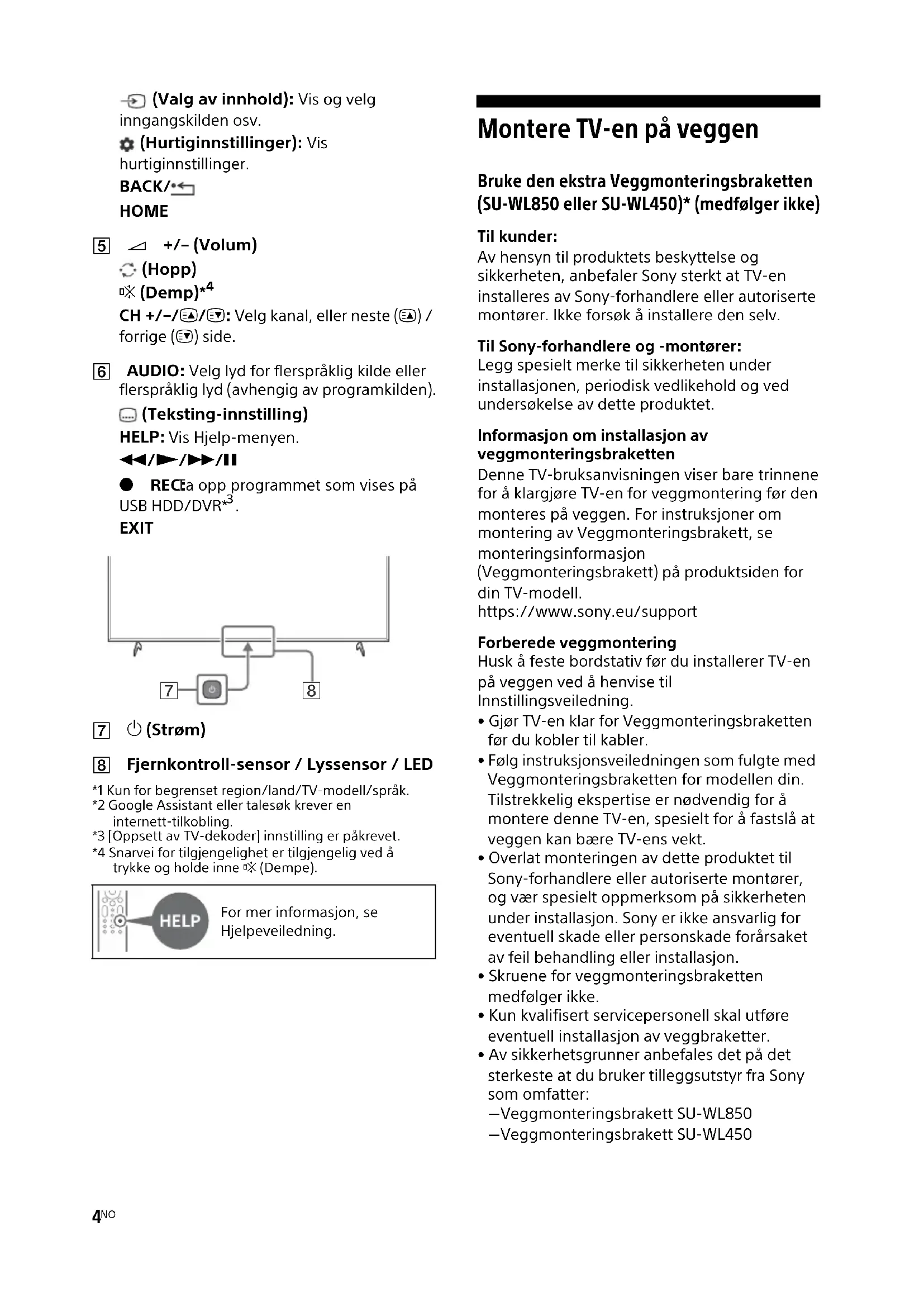

Montere TV-en på veggen
Bruke den ekstra veggmonteringsbraketten (SU-WL850 eller SU-WL450)* (medfølger ikke)
Til kunder:
Av hensyn til produktets beskyttelse og sikkerheten, anbefaler Sony sterkt at TV-en installeres av Sony-forhandlere eller autoriserte montører. Ikke forsøk å installere den selv.
Til Sony-forhandlere og -montører:
Legg spesielt merke til sikkerheten under installasjonen, periodisk vedlikehold og ved undersøkelse av dette produktet.
Denne TV-bruksanvisningen viser bare trinnene for å klargjøre TV-en for veggmontering før den monteres på veggen. For instruksjoner om montering av veggmonteringsbraketten, se monteringsinformasjonen
(Veggmonteringsbrakett) på produktsiden for din TV-modell.
Tilstrekkelig ekspertise er nødvendig for å montere denne TV-en, spesielt for å fastslå at veggen kan bære TV-ens vekt.
Overlat monteringen av dette produktet til Sony-forhandlere eller autoriserte montører, og vær spesielt oppmerksom på sikkerheten under installasjonen. Sony er ikke ansvarlig for eventuell skade eller personskade forårsaket av feil behandling eller installasjon. - Skruene for veggmonteringsbraketten medfølger her. - Kun kvalifisert servicepersonell skal utføre eventuell installasjon av veggbraketter. - Av sikkerhetsgrunner anbefales det på det sterkeste at du bruker tilleggsutstyr fra Sony som omfatter:
Veggmonteringsbrakett SU-WL850
Veggmonteringsbrakett SU-WL450
- Sørg for at du bruker skruene som følger med veggmonteringsbraketten når du fester veggmonteringsbraketten til TV-en. De medfølgende skruene er utformet som vist på illustrasjonen målt fra monteringsoverflaten til veggmonteringsbraketten.
Skruenes diameter og lengde varierer ut fra veggmonteringsbrakettens modell. Hvis du bruker andre skruer enn de som følger med, kan TV-apparatet bli skadet innvendig eller kan falle ned osv.
Skrue (M6) Veggmonteringsbrakett
- Oppbevar skruer som ikke brukes samt bordstativet på et trygt sted inntil du er klar til å feste bordstativet. Oppbevar skruene unna små barn.
- Kun i begrenset region/land/TV-modell. 1 Fjern skruene fra baksiden av TV-en.
2 Fest veggmonteringsfestet (følger med TV-en) bak på TV-en (for å gjøre den parallell med veggen).
Merknader
- Still moment til ca. 1,5 N·m {15 kgf·cm} hvis det brukes en elektrisk skrutrekker. Sørg for at veggmonteringsfestet er godt festet til TV-en. Bruk kun en flat skrutrekker til å installere veggmonteringsfestet. Bruk av et annet verktøy kan føre til overstramming av veggmonteringsfestet og skade TV-en.

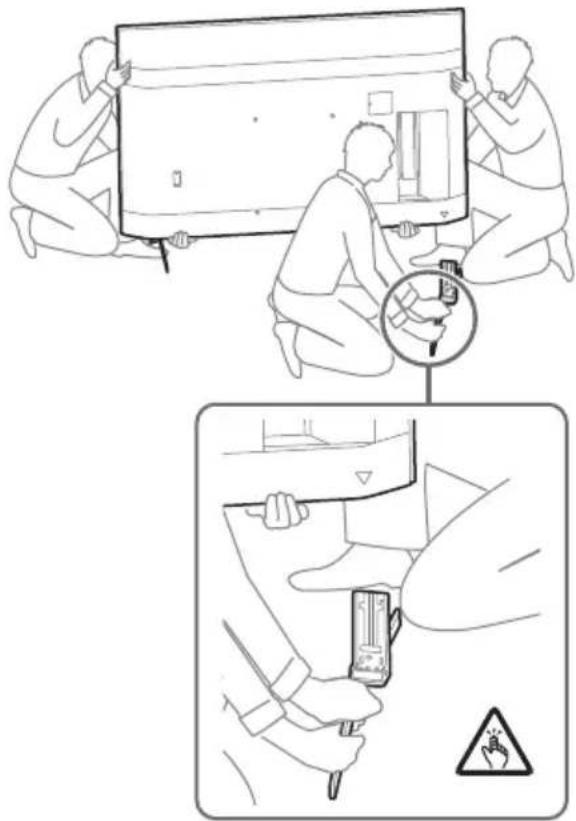

Demontere bordstativet fra TV-en
1 Fjern den ene siden av bordstativet om gangen. Hold bordstativet godt fast med begge hender mens den andre personen løfter opp TV-en.
2 Gjenta det forrige trinnet og fjern den andre siden av bordstativet.
Merknader
- Tre eller flere personer er nødvendig for å løsne bordstativet. Vær forsiktig så du ikke bruker for mye kraft når bordstativet løsnes fra TV-en, da dette kan medføre at TV-en faller ned og også medføre personskader eller fysiske skader på TV-en. Vær forsiktig ved håndtering av bordstativet for å hindre skader på TV-en. Vær forsiktig når TV-en løftes, da bordstativet er løsnet, bordstativet kan vippe over og medføre personskader. Vær forsiktig når bordstativet fjernes fra TV-en for å hindre at det faller ned og skader overflaten på TV-en som det er festet til.
Feilsøking
Generell feilsøking for problemer som: svart skjerm, ingen lyd, frosset bilde, TV reagerer ikke, eller nettverk mistet, utfør følgende steg.
1 Start TV-en din på nytt ved å holde nede strømknappen på fjernkontrollen i cirka fem sekunder. TV-en vil starte på nytt. Hvis TV-en ikke starter, prøv å trekke ut strømledningen. Trykk deretter på strømknappen på TV-en og slipp den. Vent i to minutter, og sett i strømledningen. 2 Se Hjelpemenyen ved å trykke HELP på fjernkontrollen. 3 Koble TV-en din til internett og utfør en programvareoppdatering. Sony anbefaler at du holder TV-ens programvare oppdatert. Programvareoppdateringer gir nye funksjoner og bedre ytelse. 4 Gå til Sonys supportnettside (informasjon oppgitt bakerst i denne håndboken).
Når du kobler til TV-en, kan det hende at den ikke er i stand til å slå seg på på en stund, selv om du trykker på strømknappen på fjernkontrollen eller TV-en.
Det tar tid å starte opp systemet. Vent omtrent ett minutt, og prøv deretter igjen.
Fjernkontrollen virker ikke.
Passordet for foreldrelåsen er glemt.
- Skriv inn 9999 for PIN-koden, og skriv deretter den nye PIN-koden.
For mer informasjon om feilsøking, se i Hjelpeveiledningen.
Spesifikasjoner
System
Skjermsystem: LCD (Liquid Crystal Display = skjerm med flytende krystaller), LED-baklys
TV-system: Avhengig av land / områdevalg / TV-modell
Analog: B/G, D/K, I
Digital: DVB-T/DVB-C/DVB-T2
Satellitt*1: DVB-S/DVB-S2
Fargesystem: PAL/SECAM/NTSC3.58 (Kun video)/NTSC4.43 (Kun video)
Kanaldekning: Avhengig av land / område / TV-modell
Analog: UHF/VHF/kabel
Digital: UHF/VHF/kabel
Satellitt*1: IF-frekvens 950-2150 MHz
Lydutgang: 10 W + 10 W
Trådløs teknologi
Protokoll IEEE 802.11a/b/g/n/ac
Bluetooth® versjon 4.2
Frekvensbånd
| Frekvensbänd Utgangseffekt |
| Trådløst LAN (TV) |
| 2400-2483,5 MHz | < 20,0 dBm |
| 5150-5250 MHz | < 23,0 dBm |
| 5250-5350 MHz | < 20,0 dBm |
| 5470-5725 MHz | < 20,0 dBm |
| 5725-5850 MHz | < 13,9 dBm |
| Bluetooth® (TV) |
| 2400-2483,5 MHz < 10,0 dBm |
| Bluetooth® (Fjernkontroll) |
| 2400-2483,5 MHz < 10,0 dBm |
Inngangs-/utgangskontakter
Antenne/kabel
75 ohm ekstern terminal for VHF/UHF
Satellittmottaker*1
Hunn F-kontakt, 75 ohm.
DiSEqC 1.0, LNB 13 V/18 V og 22 kHz tone,
Distribusjon med en kabel EN50494.
AVIN
Video-/lydinngang (minijack)
HDMI IN 1/2/3/4 (støtter 4K-oppløsning, HDCP
2.3-kompatibel)
Video:
4096 × 2160p (50, 60 Hz)²ˣ³, 4096 × 2160p
(24 Hz)²ˣ, 3840 × 2160p (50, 60 Hz), 3840 ×
USB-enhetsport (2 USB HDD-enhet for REC-funksjon)
USB-port 1 støtter høyhastighets USB (USB 2.0)
USB-port 2 støtter superrask USB (USB 3.1
Gen1)
CAM-spor (Conditional Access Module)
LAN
10BASE-T/100BASE-TX-kontakt
(Tilkoblingshastigheten kan variere avhengig av driftsmiljøet til nettverket.
Kommunikasjonshastighet og kvalitet garanteres ikke.)
Strøm, produktmikrokort og annet
Strømkrav
220 V - 240 V vekselstrøm, 50 Hz
Skjermstørrelse (målt diagonalt) (ca.)
KD-85XH90xx: 214,8 cm / 85 tommer
KD-75XH92xx / 75XH90xx: 189,3 cm /
75 tommer
KD-65XH92xx / 65XH90xx: 163,9 cm /
65 tommer
KD-55XH92xx / 55XH90xx: 138,8 cm /
55 tommer
Strømforbruk
I [Standard]-modus
KD-85XH90xx: 223 W
KD-75XH92xx / 75XH90xx: 182 W
KD-65XH92xx / 65XH90xx: 143 W
KD-55XH92xx / 55XH90xx: 116 W
I [Dynamisk]-modus
KD-85XH9096: 340 W
KD-75XH9299 / 75XH9296 / 75XH9288 /
75XH9096 / 75XH9005: 299 W
KD-65XH9299 / 65XH9296 / 65XH9288 /
65XH9096 / 65XH9077 / 65XH9005: 236 W
KD-55XH9299 / 55XH9296 / 55XH9288 /
55XH9096 / 55XH9077 / 55XH9005: 195 W
Årlig energiforbruk*
KD-85XH90xx: 309 kWh per år
KD-75XH92xx / 75XH90xx: 252 kWh per år
KD-65XH92xx / 65XH90xx: 198 kWh per år
KD-55XH92xx / 55XH90xx: 161 kWh per år
Strømforbruk i hvilemodus*8*9
0,50 W (25 W i programvare-/-
EPG-oppdateringsmodus)
Skjermoppløsning
3840 punkter (horisontalt) × 2160 linjer
(vertikalt)
Nominell effekt
USB1
5V-500mA MAKS.
USB2
5V-900mA MAKS.
Mål (ca.) (b × h × d) (cm)
med bordstativ
Standardplassering:
KD-85XH90xx: 189,9 × 116,2 × 44,1
KD-75XH92xx / 75XH90xx: 167,4 × 103,4 × 41,0
KD-65XH92xx / 65XH90xx: 145,0 × 90,3 × 33,8
KD-55XH92xx / 55XH90xx: 123,1 × 78,0 × 33,8
Snever plassering:
KD-85XH9096: 189,9 × 116,2 × 44,1
KD-75XH9299 / 75XH9296 / 75XH9288 /
*4 Se Hjelpeveiledningen på nettet for mer informasjon.
Stativbredde (ca.) (cm)
Standardplassering:
KD-85XH90xx: 152,7
KD-75XH92xx / 75XH90xx: 132,1
KD-65XH92xx / 65XH90xx: 112,8
KD-55XH92xx / 55XH90xx: 105,3
Snevver plassering:
KD-85XH9096: 65,2
KD-75XH9299 / 75XH9296 / 75XH9288 /
75XH9096: 55,8
KD-65XH9299 / 65XH9296 / 65XH9288 /
65XH9096 / 65XH9077: 47,0
KD-55XH9299 / 55XH9296 / 55XH9288 /
*2 Når det tilføres 4096 × 2160p på inngangen og [Bred modus] er innstilt på [Normal], vil oppløsningen vises som 3840 × 2160p. For å vise 4096 × 2160p, settes [Bred modus] innstillingen på [Full 1] eller [Full 2].
*3 For å støtte 18 Gbps innstilles [HDMI-signalformat] til [Forbedret format].
*4 Se Hjelpeveiledningen på nettet for mer informasjon.
5 Koble lydsystemet ditt til HDMI IN 3 for å tilføre TV-lyd til lydsystemet. 6 Kun i begrenset region/land/TV-modell. 7 Energiforbruk i kWh per år, basert på TV-ens strømforbruk når den brukes 4 timer om dagen i 365 dager. Det faktiske energiforbruket vil avhenge av hvordan TV-en brukes. 8 Spesifisert strømforbruk i hvilemodus nås etter at TV-en har avsluttet nødvendige interne prosesser. *9 Strømforbruk i hvilemodus vil øke når TV-en er koblet til nettverket.
Merknader
- Tilgjengeligheten til tilleggsutstyr avhenger av land/region/TV-modell/lagerstatus.
- Design og spesifikasjoner kan endres uten varsel. Når du bruker Google Assistant kan det være nødvendig med abonnement på tjenester og applikasjoner. Tilleggsvilkår, betingelser og/eller gebyrer kan gjelde.
Merknader til digital TV-funksjon
- Digital-TV (DVB bakke, satellitt og kabel), interaktive tjenester og nettverksfunksjoner vil kanskje ikke være tilgjengelige i alle land eller regioner. Noen funksjoner er muligens ikke aktivert eller vil kanskje ikke virke korrekt hos noen leverandører og i noen nettverksmiljøer. Noen TV-tjenesteleverandører vil kanskje kreve gebyr for tjenestene sine.
- Denne TV-en støtter digital kringkasting med kodekene MPEG-2, H.264/MPEG-4 AVC og H.265/HEVC, men kompatibilitet kan ikke garanteres med alle operatører/tjenestesignaler, da disse kan endres over tid.
Varemerker
- Uttrykkene HDMI og HDMI High-Definition Multimedia Interface, og HDMI-logoen, er varemerker eller registrerte varemerker som tilhører HDMI Licensing Administrator, Inc. i USA og andre land.
- Dolby, Dolby Vision, Dolby Atmos, Dolby Audio og dobbel-D-symbolet er varemerker som tilhører Dolby Laboratories. Produsert på lisens fra Dolby Laboratories. Konfidensielt og upublisert arbeid. Opphavsrett © 2012-2018 Dolby Laboratories. Alle rettigheter forbeholdt.
- Gracenote, Gracenote-logoen og logoens skrift, og "Powered by Gracenote"-logoen er enten registrerte varemerker eller varemerker for Gracenote, Inc. i USA og/eller andre land.
- Google, Google Play, Chromecast, YouTube, Android TV og andre relaterte merker og logoer er varemerker som tilhører Google LLC.
- For DTS-patenter, se http://patents.dts.com. Fremstilt under lisens fra DTS, Inc. DTS, symbolet, DTS og symbolet sammen, og Digital Surround er registrerte varemerker eller varemerker for DTS, Inc. i USA og/eller andre land. © DTS, Inc. Alle rettigheter forbeholdt.
- Netflix er et registrert varemerke for Netflix, Inc.
- DiSEqC™ er et varemerke for EUTELSAT. Denne TV-en støtter DiSEqC 1.0. Denne TV-en er ment for å kontrollere motoriserte antenner.
- TUXERA er et registrert varemerke for Tuxera Inc. i USA og andre land.
- Alle andre varemerker eies av de respektive eierne.
