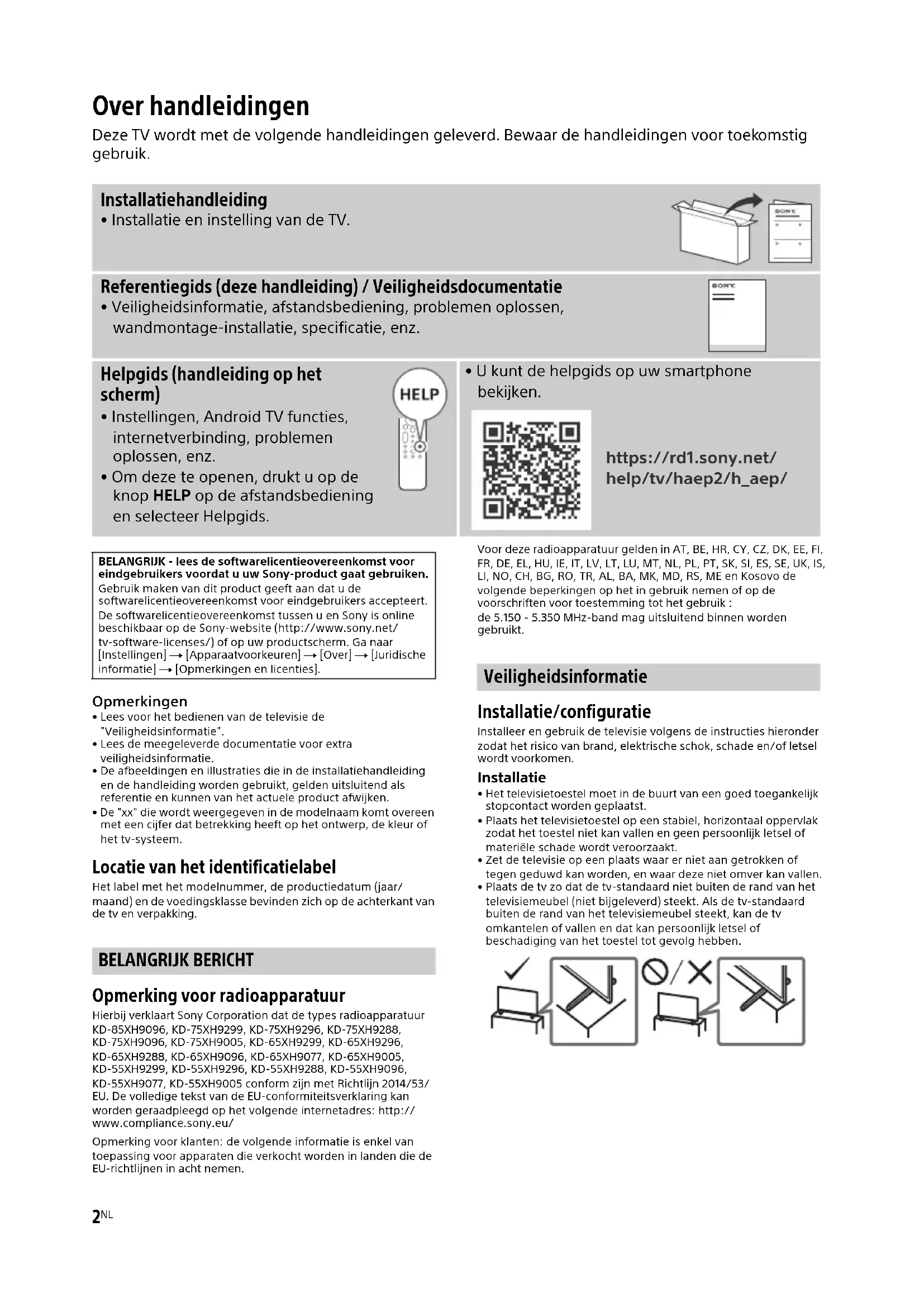

GEBRUIKSAANWIJZING Bravia KD55XH9077 SONY
Deze TV wordt met de volgende handleidingen geleverd. Bewaar de handleidingen voor toekomstig gebruik.
Installatiehandleiding
- Installatie en instelling van de TV.
Referentiegids (deze handleiding) / Veiligheidsdocumentatie
- Veiligheidsinformatie, afstandsbediening, problemen oplossen, wandmontage-installatie, specificatie, enz.
Helpgids (handleiding op het scherm)
- Instellingen, Android TV functies, internetverbinding, problemen oplossen, enz.
- Om de helpgids te openen, drukt u op de knop HELP op de afstandsbediening en selecteer Helpgids.
- U kunt de helpgids op uw smartphone bekijken.
BELANGRIJK - lees de softwarelicentieovereenkomst voor eindgebruikers voordat u uw Sony-product gaat gebruiken.
Gebruik van dit product geeft aan dat u de softwarelicentieovereenkomst voor eindgebruikers accepteert. De softwarelicentieovereenkomst tussen u en Sony is online beschikbaar op de Sony-website (http://www.sony.net/tv-software-licenses/) of op uw productscherm. Ga naar [Instellingen] → [Apparaat Voorkeuren] → [Over] → [Juridische informatie] → [Opmerkingen en licenties].
Opmerkingen
- Lees voor het bedienen van de televisie de "Veiligheidsinformatie".
- Lees de meegeleverde documentatie voor extra veiligheidsinformatie.
- De afbeeldingen en illustraties die in de installatiehandleiding en de handleiding worden gebruikt, gelden uitsluitend als referentie en kunnen van het actuele product afwijken.
- De "xx" die worden weergegeven in de modelnaam komt overeen met een cijfer dat betrekking heeft op het ontwerp, de kleur of het tv-systeem.
Locatie van het identificatielabel
Het label met het modelnummer, de productiedatum (jaar/maand) en de voedingsklasse bevindt zich op de achterkant van de tv en op de verpakking.
BELANGRIJK BERICHT
Opmerking voor radioapparatuur
Hierbij verklaart Sony Corporation dat de types radioapparatuur KD-85XH9096, KD-75XH9299, KD-75XH9296, KD-75XH9288, KD-75XH9096, KD-75XH9005, KD-65XH9299, KD-65XH9296, KD-65XH9288, KD-65XH9096, KD-65XH9077, KD-65XH9005, KD-55XH9299, KD-55XH9296, KD-55XH9288, KD-55XH9096, KD-55XH9077, KD-55XH9005 conform zijn met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: http://www.compliance.sony.eu/
Opmerking voor klanten: de volgende informatie is enkel van toepassing voor apparaten die verkocht worden in landen die de EU-richtlijnen in acht nemen.
Voor deze radioapparatuur gelden in AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME en Kosovo de volgende beperkingen op het in gebruik nemen of op de voorschriften voor toestemming tot het gebruik:
De 5.150 - 5.350 MHz-band mag uitsluitend binnen worden gebruikt.
Installatie/configuratie
Installeer en gebruik de televisie volgens de instructies hieronder zodat het risico van brand, elektrische schok, schade en/of letsel worden voorkomen.
Installatie
- Het televisietoestel moet in de buurt van een goed toegankelijk stopcontact worden geplaatst.
- Plaats het televisietoestel op een stabiel, horizontaal oppervlak zodat het toestel niet kan vallen en geen persoonlijk letsel of materiële schade wordt veroorzaakt.
- Zet de televisie op een plaats waar er niet aan getrokken of tegen geduwd kan worden, en waar deze niet omver kan vallen.

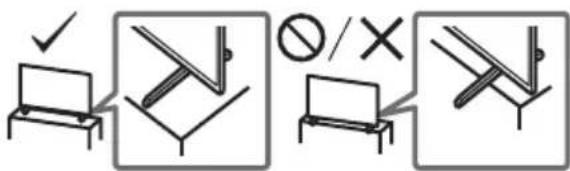

- Plaats de tv zo dat de tv-standaard niet buiten de rand van het televisiemeubel (niet bijgeleverd) steekt. Als de tv-standaard buiten de rand van het televisiemeubel steekt, kan de tv omkanten of vallen en dat kan persoonlijk letsel of beschadiging van het toestel tot gevolg hebben.
Transport
- Voordat u het televisietoestel transporteert, moet u alle snoeren loskoppelen.
- Voor het transport van een groot tv-toestel zijn twee of drie personen (drie of meer personen voor KD-85XH90xx) nodig.
- Wanneer de televisie met de hand wordt gedragen, dient u deze als volgt vast te houden. Druk niet tegen het LCD-scherm en het kader rond het scherm.
KD-85XH90xx
KD-75XH92xx / 75XH90xx / 65XH92xx / 65XH90xx / 55XH92xx / 55XH90xx
- Wanneer u het televisietoestel vervoert, mag u dit niet blootstellen aan schokken of sterke trillingen.
- Wanneer u het televisietoestel naar de reparateur brengt of vervoert, verpakt u het in de oorspronkelijke doos en verpakkingsmaterialen.

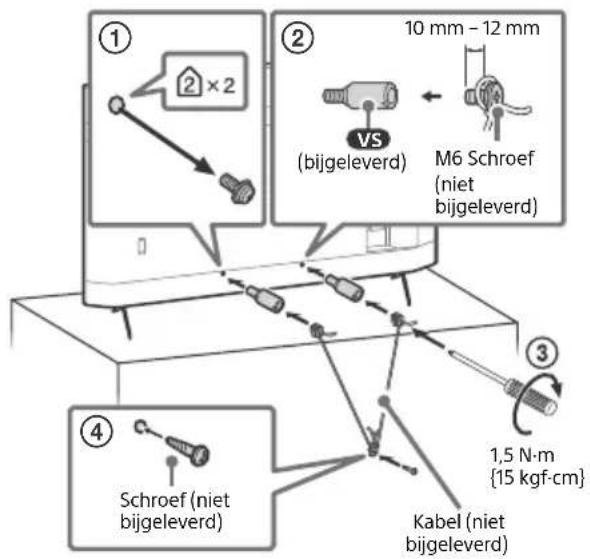

Omvalpreventie

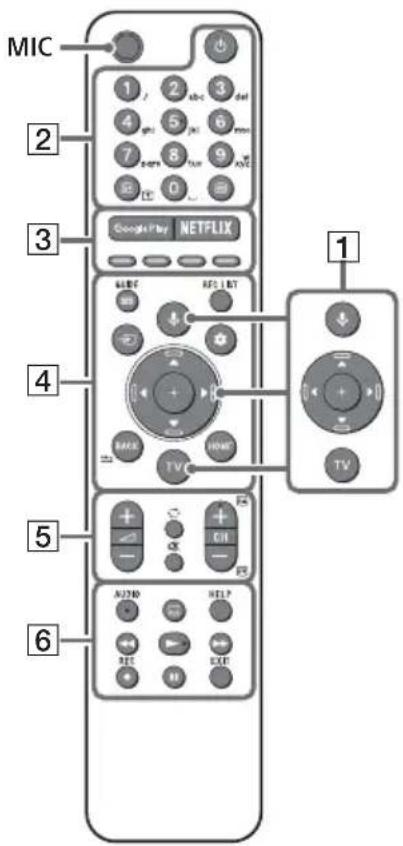

Afstandsbediening en tv
De vorm van de afstandsbediening, locatie, beschikbaarheid en functie van de toetsen van de afstandsbediening kunnen verschillen afhankelijk van uw regio/land/tv-model.
NL
1 (Microfoon): Gebruik de Google Assistant* of gesproken zoekopdrachten*. Voor tips over bediening van uw tv, drukt u op de knop (microfoon) en spreekt u de zin "spraaktips" uit.*
/ / / / : Menu voor navigatie en selectie op het scherm.
TV: Weergave van de lijst met tv-kanalen of wissel naar invoer.
2 (tv-stand-by) Cijfertoetsen
+/Info/Tekst tonen): Hiermee kunt u informatie weergeven. (Teletekst): Hiermee kunt u tekstinformatie weergeven.
3 Google Play / NETFLIX / Kleurtoetsen
4 GUIDE: Geef de digitale programmagids van de tv of kabel-/satellietreceiver weer. REC LIST: Weergave van de opnamelijst van USB HDD/DVR.
(Ingangsselectie): De ingangsbron weergeven en selecteren enz.
(Snelle instellingen): Weergave van snelle instellingen.
BACK/ HOME
5 +/-(Volume)
(Overschakelen) (Dempen van het geluid)
CH + / - / 三 / : Selecteer het kanaal of de volgende (A) / vorige (E) pagina.
6 AUDIO: Selecteer het geluid van een meertalige bron of tweevoudig geluid (afhankelijk van de programmabron).
Ondertiteling instellen
HELP: Hiermee kunt u het helpmenu openen.
- Neem het momenteel bekeken programma op via USB HDD/DVR*3.
EXIT
7 (Aan/uit) 8 Afstandsbedieningssensor / Lichtsensor / led
1 Beperkt tot bepaalde regio's/landen/tv-modellen/talen. 2 De Google Assistent of gesproken zoekopdrachten vereisen een internetverbinding. 3 Instelling van de [Instelling kabel/satellietontvanger] is vereist. 4 Toegankelijkheidssneltoets is beschikbaar door ※ (Dempen van het geluid) in te drukken en vast te houden.
Zie de Helpgids voor meer informatie.
De televisie op de wand installeren
De optionele Wandmontagesteun gebruiken (SU-WL850 of SU-WL450)* (niet bijgeleverd)
Voor klanten:
Om redenen van productbescherming en veiligheid adviseert Sony ten stelligste dat de installatie van uw televisie wordt uitgevoerd door een Sony-verkoper of door een erkende aannemer. Probeer dit niet zelf te doen.
Voor Sony-dealers en installateurs:
Schenk voldoende aandacht aan de veiligheid tijdens de installatie, het periodiek onderhoud en het onderzoek van dit product.
De gebruiksaanwijzing van deze televisie geeft alleen de stappen voor installatie van de televisie voor wandmontage, voordat deze op de wand wordt gemonteerd. Zie voor instructies over montage van de Wandmontagesteun de installatie-informatie (Wandmontagesteun) op de productpagina van uw televisiemodel. https://www.sony.eu/support
De wandmontage-installatie voorbereiden
Zorg ervoor dat u de tafelstandaard bevestigt voordat u de tv aan de muur monteert door de installatiehandleiding te raadplegen.
Maak de televisie klaar voor de wandmontagesteun voordat u de kabelverbindingen tot stand brengt. - Volg de instructiegids die bij de wandmontagesteun voor uw model geleverd is. Er is voldoende ervaring vereist om deze televisie te installeren, met name om te bepalen of de wand het gewicht van de televisie kan dragen. - Vertrouw de bevestiging van dit product op de wand toe aan Sony-verkopers of erkende aannemers en schenk voldoende aandacht aan de veiligheid tijdens de installatie. Sony is niet aansprakelijk voor schade of letsels als gevolg van onjuist handelen of onjuiste installatie. - De schroeven voor de wandmontagesteun zijn niet bijgeleverd. - Laat wandinstallaties alleen door gekwalificeerd servicepersoneel uitvoeren.
- Het wordt om veiligheidsredenen aanbevolen accessoires van Sony te gebruiken, zoals:
- Gebruik de schroeven die bij de
Wandmontagesteun geleverd zijn voor het bevestigen van de wandmontagesteun aan het televisietoestel. De bijgeleverde schroeven zijn ontworpen zoals aangegeven op de afbeelding, wanneer gemeten vanaf het bevestigingsoppervlak van de wandmontagesteun.
De diameter en de lengte van de schroeven verschillen naargelang het model van de wandmontagesteun. Het gebruik van andere schroeven dan de meegeleverde schroeven kan resulteren in interne schade van het televisietoestel of kan ertoe leiden dat de televisie valt enz.
Schroef (M6) Wandmontagesteun
- Bewaar de ongebruikte schroeven en de tafelstandaard op een veilige plaats voor het geval u de tafelstandaard opnieuw wilt bevestigen. Houd de schroeven op een veilige afstand van kleine kinderen.
- Beperkt tot bepaalde regio's/landen/tv-modellen.

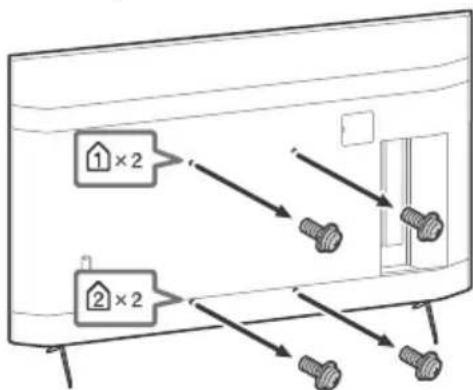

1 Verwijder de schroeven aan de achterzijde van de televisie.

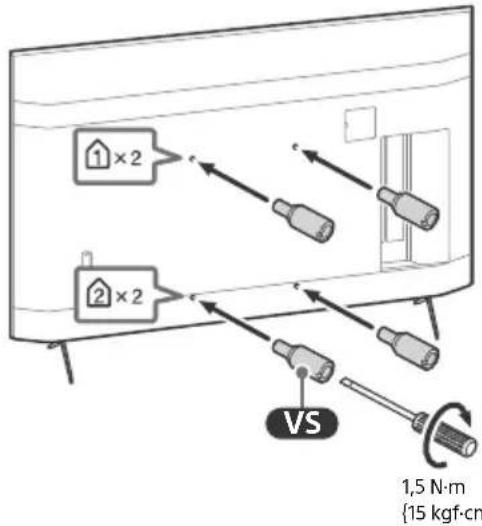

2 Bevestig de bevestigingsplaat voor de wandmontage (bijgeleverd met de televisie) aan de achterzijde van de televisie (om het evenwijdig aan de wand te maken).
NL
Opmerkingen
Bij gebruik van een elektrische schroevendraaier moet het moment op ongeveer 1,5 N·m (15 kgf·cm) worden ingesteld. Zorg ervoor dat de bevestigingsplaat voor de wandmontage goed vast zit als u deze tegen de televisie bevestigt.
Gebruik alleen een platte schroevendraaier voor installatie van de bevestigingsplaat voor de wandmontage. Bij gebruik van ander gereedschap kan de bevestigingsplaat voor de wandmontage te vast worden aangedraaid en dit kan de televisie beschadigen.

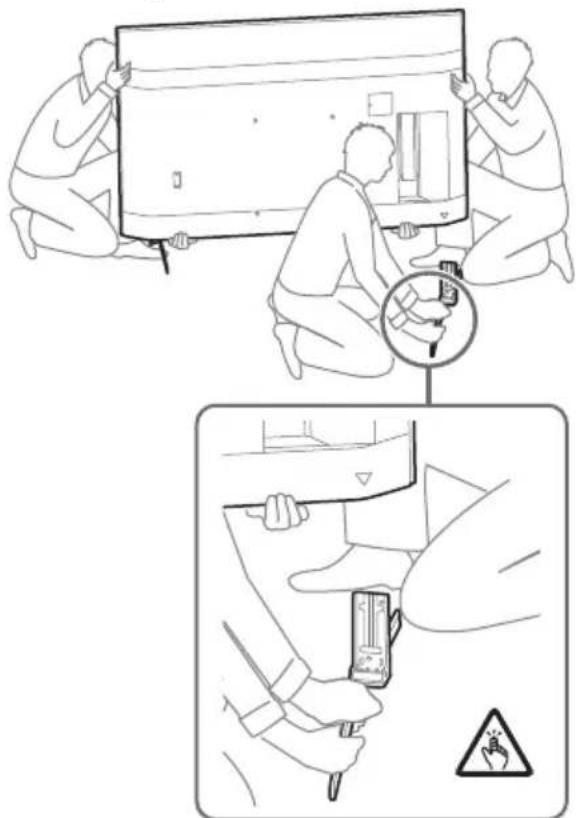

Maak de tafelstandaard los van de televisie
1 Verwijder een zijde van de tafelstandaard tegelijkertijd. Houd de tafelstandaard stevig vast met beide handen terwijl de andere persoon de televisie optilt.
2 Herhaal de vorige stap en verwijder de andere zijde van de tafelstandaard.
Opmerkingen
- Er zijn drie of meer personen nodig om de tafelstandaard te verwijderen. Zorg ervoor dat er niet te veel kracht wordt gebruikt bij het verwijderen van de tafelstandaard van de televisie, want daardoor kan het televisietoestel vallen en dit kan persoonlijk letsel of fysieke beschadiging van de televisie tot gevolg hebben.
- Wees voorzichtig met de tafelstandaard om schade aan de televisie te voorkomen.
- Wees voorzichtig bij het optillen van de tv als de tafelstandaard gedemonteerd is, want de tafelstandaard kan omvallen en dit kan persoonlijk letsel tot gevolg hebben.
- Wees voorzichtig bij het verwijderen van de tafelstandaard van de tv en voorkom dat deze omvalt en het oppervlak waar de tv op staat beschadigt.
Problemen oplossen
Voer de volgende stappen uit bij het oplossen van algemene problemen zoals: zwart scherm, geen geluid, bevroren beeld, televisie reageert niet of geen verbinding met netwerk.
1 Herstart de tv door de aan-/uitknop op de afstandsbediening ongeveer vijf seconden in te drukken. De televisie zal herstarten. Haal de stekker uit het stopcontact als de tv niet wordt hersteld. Druk daarna op de aan/uit-knop op de tv en laat deze los. Wacht ongeveer twee minuten en steek dan de stekker in het stopcontact. 2 Zie het Helpmenu door HELP in te drukken op de afstandsbediening. 3 Sluit de televisie aan op het internet en voer een software-update uit. Sony adviseert u om de software van uw tv up to date te houden. Software-updates zorgen voor nieuwe functies en betere prestaties. 4 Bezoek de Sony ondersteuningswebsite (informatie aangegeven aan het einde van deze handleiding).
Wanneer u de stekker van de tv in het stopcontact steekt, kan de tv mogelijk gedurende enige tijd niet worden ingeschakeld, zelfs niet als u op de aan-/uitknop op de afstandsbediening of op de tv drukt.
Het initialiseren van het systeem neemt enige tijd in beslag. Wacht ongeveer een minuut en probeer het daarna opnieuw.
De afstandsbediening werkt niet.
Het wachtwoord van het kinderslot is vergeten.
- Voer 9999 in en voer de nieuwe pincode in.
Voor meer informatie over het oplossen van problemen, raadpleeg de Helpgids.
Specificaties
Systeem
Beeldschermsysteem: LCD-scherm (Liquid Crystal Display), LED-achtergrondverlichting
TV-systeem: Afhankelijk van uw land/regioselectie/televisiemodel
Analoog: B/G, D/K, I
Digitaal: DVB-T/DVB-C/DVB-T2*1
Satelliet*1: DVB-S/DVB-S2
Kleurensysteem: PAL/SECAM/NTSC3.58 (alleen video)/NTSC4.43 (alleen video)
Beschikbare kanalen: Afhankelijk van uw land/regioselectie/televisiemodel
Analoog: UHF/VHF/Kabel
Digitaal: UHF/VHF/Kabel
Satelliet*1: IF-frequentie 950-2.150 MHz
Geluidsuitgang: 10 W + 10 W
Draadloze technologie
Protocol IEEE 802.11a/b/g/n/ac
Bluetooth® versie 4.2
Frequentieband(en)
| Frequentiebereik Uitgangsvermögen |
| Draadloos LAN (tv) |
| 2.400-2.483,5 MHz | < 20,0 dBm |
| 5.150-5.250 MHz | < 23,0 dBm |
| 5.250-5.350 MHz | < 20,0 dBm |
| 5.470-5.725 MHz | < 20,0 dBm |
| 5.725-5.850 MHz | < 13,9 dBm |
| Bluetooth® (tv) |
| 2.400-2.483,5 MHz < 10,0 dBm |
| Bluetooth® (Afstandsbediening) |
| 2.400-2.483,5 MHz < 10,0 dBm |
Ingangs-/uitgangsaansluitingen
Antenne/kabel
75 ohm externe aansluiting voor VHF/UHF Satellietantenne*1
Vrouwelijke F-aansluiting, 75 ohm.
DiSEqC 1.0, LNB 13 V/18 V & 22 kHz-toon, enkele kabeldistributie volgens EN50494.
AV IN
A/V-ingang (mini-aansluiting)
HDMI IN 1/2/3/4 (ondersteunt 4K-resolutie,
Voldoet aan HDCP 2.3
Video:
4096 × 2160p (50, 60 Hz)²ˣ³, 4096 × 2160p
(24 Hz)ˣ², 3840 × 2160p (50, 60 Hz)³, 3840 ×
Digitale optische aansluiting (tweekanaals lineaire PCM: 48 kHz 16 bits, Dolby Audio, DTS)
○ (stereo miniaansluiting)
Hoofdtelefoon
1,2 (HDD 6 REC)*
Poort voor USB-apparaat (2 USB
HDD-apparaat voor REC-functie)
USB-poort 1 biedt ondersteuning voor High Speed USB (USB 2.0)
USB-poort 2 biedt ondersteuning voor Super Speed USB (USB 3.1 Gen 1)
CAM-sleuf (Conditional Access Module)
LAN
10BASE-T/100BASE-TX-stekker (Afhankelijk van de besturingsomgeving van het netwerk kan de verbindingssnelheid variëren. De communicatiesnelheid en kwaliteit zijn niet gegarandeerd.)
Voeding, productfiche en overige
Stroomvereisten
220V-240VAC, 50Hz
Energie-efficiëntieklasse
KD-85XH90xx: A
KD-75XH92xx / 75XH90xx: A
KD-65XH92xx / 65XH90xx: A
KD-55XH92xx / 55XH90xx: A
Schermgrootte (diagonaal gemeten) (ong.)
KD-85XH90xx: 214,8 cm / 85 inch
KD-75XH92xx / 75XH90xx: 189,3 cm / 75 inch
KD-65XH92xx / 65XH90xx: 163,9 cm / 65 inch
KD-55XH92xx / 55XH90xx: 138,8 cm / 55 inch
Stroomverbruik
In stand [Standaard]
KD-85XH90xx: 223 W
KD-75XH92xx / 75XH90xx: 182 W
KD-65XH92xx / 65XH90xx: 143 W
KD-55XH92xx / 55XH90xx: 116 W
In stand [Levendig]
KD-85XH9096: 340 W
KD-75XH9299 / 75XH9296 / 75XH9288 /
75XH9096 / 75XH9005: 299 W
KD-65XH9299 / 65XH9296 / 65XH9288 /
65XH9096 / 65XH9077 / 65XH9005: 236 W
KD-55XH9299 / 55XH9296 / 55XH9288 /
55XH9096 / 55XH9077 / 55XH9005: 195 W
Jaarlijks energieverbruik*
KD-85XH90xx: 309 kWh per jaar
KD-75XH92xx / 75XH90xx: 252 kWh per jaar
KD-65XH92xx / 65XH90xx: 198 kWh per jaar
KD-55XH92xx / 55XH90xx: 161 kWh per jaar
Stand-by vermogensgebruik*8*9
0,50 W (25 W in de stand voor bijwerken van de software/EPG)
Beeldschermresolutie
3.840 punten (horizontaal) × 2.160 lijnen (verticaal)
Uitvoervermogen
USB1
5V-500mA MAX
USB2
5V=900mA MAX
Afmetingen (ong.) (b × h × d) (cm)
met tafelstandaard
Standaardpositie:
KD-85XH90xx: 189,9 × 116,2 × 44,1
zonder tafelstandaard
KD-85XH90xx: 189,9 × 108,9 × 7,2
KD-75XH92xx / 75XH90xx: 167,4 × 96,1 × 7,1
Breedte van de standaard (ong.) (cm)
Standaardpositie:
KD-85XH90xx: 152,7
KD-75XH92xx / 75XH90xx: 132,1
KD-65XH92xx / 65XH90xx: 112,8
KD-55XH92xx / 55XH90xx: 105,3
Smalle positie:
KD-85XH9096: 65,2
KD-75XH9299 / 75XH9296 / 75XH9288 /
75XH9096: 55,8
KD-65XH9299 / 65XH9296 / 65XH9288 /
65XH9096 / 65XH9077: 47,0
KD-55XH9299 / 55XH9296 / 55XH9288 /
zonder tafelstandaard
KD-85XH90xx: 45,8
KD-75XH92xx / 75XH90xx: 32,9
KD-65XH92xx / 65XH90xx: 22,2
KD-55XH92xx / 55XH90xx: 16,5
Andere
Optionele accessoires
Wandmontagesteun: SU-WL850 (alleen
KD-75XH92xx / 75XH90xx / 65XH92xx /
65XH90xx / 55XH92xx / 55XH90xx)
Wandmontagesteun: SU-WL450
Bedrijfstemperatuur: 0°C - 40°C
Bedrijfsvochtigheid: 10% - 80% relatieve
luchtvochtigheid (zonder condensatie)
*1 Niet alle tv-toestellen zijn uitgerust met DVB-T2- of DVB-S/S2-technologie of hebben een satellietantenneaansluiting.
*2 Als 4096 × 2160p de invoer is en [Wide-modus] is ingesteld op [Normaal], dan wordt de resolutie weergegeven als 3840 × 2160p. Om 4096 × 2160p weer te geven, stelt u [Wide-modus] in op [Volb. 1] of [Volb. 2].
*3 Voor ondersteuning van 18 Gbps stelt u [Indeling HDMI-signaal] in op [Verbeterde indeling].
*4 Voor meer informatie raadpleegt u de online Helpgids.
5 Wilt u het audiosignaal van de televisie naar het audiosysteem sturen, sluit dan uw audiosysteem aan op HDMI IN 3. 6 Beperkt tot bepaalde regio's/landen/tv-modellen. 7 Energieverbruik per jaar in kWh, gebaseerd op het stroomverbruik van een televisie die 365 dagen werkt gedurende 4 uur per dag. Het eigenlijke energieverbruik zal afhangen van de manier waarop de televisie wordt gebruikt. 8 Het gespecificeerde stand-by vermogen wordt bereikt als de televisie de benodigde interne processen heeft voltooid. *9 Het stand-bystroomverbruik neemt toe wanneer uw televisie is aangesloten op het netwerk.
Opmerkingen
- De beschikbaarheid van optionele accessoires is afhankelijk van uw land/regio/tv-model/voorraad.
- Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
- Abonnementen voor services en applicaties zijn mogelijk vereist en extra algemene voorwaarden en/of kosten kunnen van toepassing zijn wanneer u de Google Assistant gebruikt.
Opmerkingen over de digitale televisiefunctie
- Digitale televisie (DVB, ether, satelliet en kabel), interactieve diensten en netwerkfuncties zijn wellicht niet in alle landen of gebieden beschikbaar. Sommige functies kunnen niet worden ingeschakeld of werken wellicht niet goed bij bepaalde aanbieders en netwerkomgevingen. Bepaalde aanbieders van televisiediensten kunnen voor hun service kosten in rekening brengen.
- Deze televisie ondersteunt digitale uitzendingen met gebruik van MPEG-2, H.264/MPEG-4 AVC en H.265/HEVC CODECs, maar ondersteuning van alle bedienings-/onderhoudssignalen die in de loop der tijd kunnen wijzigen, kan niet worden gegarandeerd.
- De begrippen HDMI, HDMI High-Definition Multimedia Interface en het HDMI-logo zijn handelsmerken of geregistreerde handelsmerken van HDMI Licensing Administrator, Inc. in de Verenigde Staten en andere landen.
- Dolby, Dolby Vision, Dolby Atmos, Dolby Audio en het dubbele-D-symbool zijn handelsmerken van Dolby Laboratories. Geproduceerd onder licentie van Dolby Laboratories. Vertrouwelijke niet-gepubliceerde werken. Copyright © 2012-2018 Dolby Laboratories. Alle rechten voorbehouden.
- Gracenote, het Gracenote-logo en -logotype, en het logo "Powered by Gracenote" zijn geregistreerde handelsmerken of handelsmerken van Gracenote, Inc. in de Verenigde Staten en/of in andere landen.
- Google, Google Play, Chromecast, YouTube, Android TV en andere hieraan gerelateerde merken en logo's zijn handelsmerken van Google LLC.
- Raadpleeg http://patents.dts.com voor meer informatie over DTS-patenten. Geproduceerd onder licentie van DTS, Inc. DTS, het symbool, DTS en het symbool samen en Digital Surround zijn gedeponeerde handelsmerken of handelsmerken van DTS Inc. in de Verenigde Staten en/of andere landen. © DTS, Inc. Alle rechten voorbehouden.
- Netflix is een gedeponeerd handelsmerk van Netflix, Inc.
- DiSEqCTM is een handelsmerk van EUTELSAT. Deze tv biedt ondersteuning voor DiSEqC 1.0. Deze tv is niet geschikt voor het aansturen van gemotoriseerde antennes.
- TUXERA is een gedeponeerd handelsmerk van Tuxera Inc. in de VS en andere landen.
- Alle andere handelsmerken zijn eigendom van de betreffende eigenaren.
