MANUAL DE UTILIZADOR Bravia KD55XH9077 SONY
Analógico: B/G, D/K, I
Digital: DVB-T/DVB-C/DVB-T2
Satélite*1: DVB-S/DVB-S2
Sistema de cor: PAL/SECAM/NTSC3.58 (somente vídeo)/NTSC4.43 (somente vídeo)
Conector tipo F fêmea, 75 ohms.
DiSEqC 1.0, LNB 13 V/18 V e tom de 22 kHz. Distribuição de cabo EN50494.
→ / → AVIN
Entrada de vídeo/áudio (miniconector)
HDMI IN 1/2/3/4 (compatíveis com resolução
Porta para dispositivo USB (dispositivo HDD
KD-85XH90xx: 309 kWh por ano
KD-75XH92xx / 75XH90xx: 252 kWh por ano
KD-65XH92xx / 65XH90xx: 198 kWh por ano
KD-55XH92xx / 55XH90xx: 161 kWh por ano

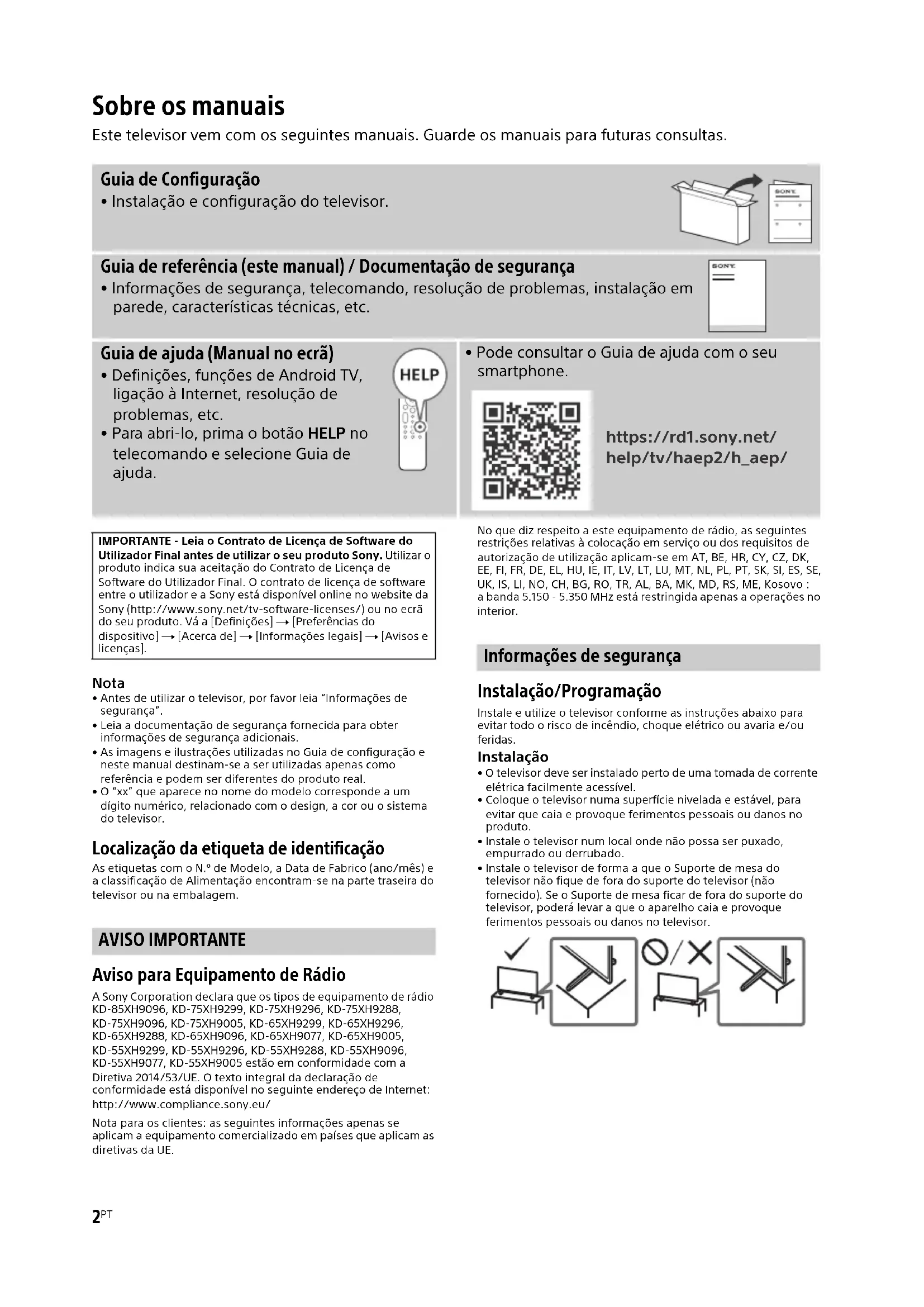

Este televisor vem com os seguintes manuais. Guarde os manuais para futuras consultas.
Guia de Configuração
- Instalação e configuração do televisor.
Guia de referência (este manual) / Documentação de segurança
- Informações de segurança, telecomando, resolução de problemas, instalação em parede, características técnicas, etc.
Guia de ajuda (Manual no ecrã)
- Definições, funções de Android TV, ligação à Internet, resolução de problemas, etc.
- Para abri-lo, prima o botão HELP no telecomando e selecione Guia de ajuda.
- Pode consultar o Guia de ajuda com o seu smartphone.
IMPORTANTE - Leia o Contrato de Licença de Software do Utilizador Final antes de utilizar o seu produto Sony. Utilizar o produto indica a sua aceitação do Contrato de Licença de Software do Utilizador Final. O contrato de licença de software entre o utilizador e a Sony está disponível online no website da Sony (http://www.sony.net/tv-software-licenses/) ou no ecrã do seu produto. Vá a [Definições] → [Preferências do dispositivo] → [Acerca de] → [Informações legais] → [Avisos e licenças].
No que diz respeito a este equipamento de rádio, as seguintes restrições relativas à colocação em serviço ou aos requisitos de autorização de utilização aplicam-se em AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo: a banda 5.150 - 5.350 MHz está restringida apenas a operações no interior.
Nota
- Antes de utilizar o televisor, por favor leia "Informações de segurança".
- Leia a documentação de segurança fornecida para obter informações de segurança adicionais.
- As imagens e ilustrações realizadas no Guia de configuração e neste manual destinam-se a ser realizadas apenas como referência e podem ser diferentes do produto real.
- O "xx" que aparece no nome do Modelo corresponde a um dígito numérico, relacionado com o design, a cor ou o sistema do televisor.
Localização da etiqueta de identificação
As etiquetas com o N.º de Modelo, a Data de Fabrico (ano/mês) e a classificação de Alimentação encontram-se na parte traseira do televisor ou na embalagem.
AVISO IMPORTANTE
Aviso para Equipamento de Rádio
A Sony Corporation declara que os problemas de equipamento de rádio KD-85XH9096, KD-75XH9299, KD-75XH9296, KD-75XH9288, KD-75XH9096, KD-75XH9005, KD-65XH9299, KD-65XH9296, KD-65XH9288, KD-65XH9096, KD-65XH9077, KD-65XH9005, KD-55XH9299, KD-55XH9296, KD-55XH9288, KD-55XH9096, KD-55XH9077, KD-55XH9005 está em conformidade com a Diretiva 2014/53/UE. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: http://www.compliance.sony.eu/
Nota para os clientes: as seguintes informações aplicam-se a equipamento comercializado em países que aplicam as diretivas da UE.
Instalação/Programação
Instale e utilize o televisor conforme as instruções abaixo para evitar todo o risco de incêndio, choque elétrico ou avaria e/ou ferimentos.

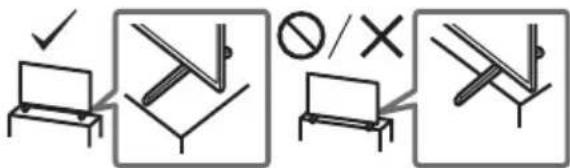

Instalação
- O televisor deve ser instalado perto de uma tomada de corrente elétrica facilmente acessível.
- Coloque o televisor numa superfície nivelada e estável, para evitar que caia e provoque ferimentos pessoais ou danos no produto.
- Instale o televisor num local onde não possa ser puxado, empurrado ou derrubado.
- Instale o televisor de forma a que o Suporte de mesa do televisor não fique de fora do suporte do televisor (não fornecido). Se o Suporte de mesa ficar de fora do suporte do televisor, poderá levar a que o aparelho caia e provoque ferimentos pessoais ou danos no televisor.
Transporte
- Antes de transportar o televisor, desligue todos os cabos.
- São necessárias duas ou mais pessoas (três ou mais pessoas para KD-85XH90xx) para transportar um televisor de tamanho grande.
- Ao transportar manualmente o televisor, segure-o conforme apresentado abaixo. Não faça pressão sobre o painel LCD nem sobre a moldura em redor do ecrã.
KD-85XH90xx
KD-75XH92xx / 75XH90xx / 65XH92xx / 65XH90xx / 55XH92xx / 55XH90xx
- Não exponha o televisor a choques ou vibrações excessivas durante o transporte.
- Se tiver que transportar o televisor ou levá-lo para reparações, utilize a caixa e os materiais de embalagem originais.

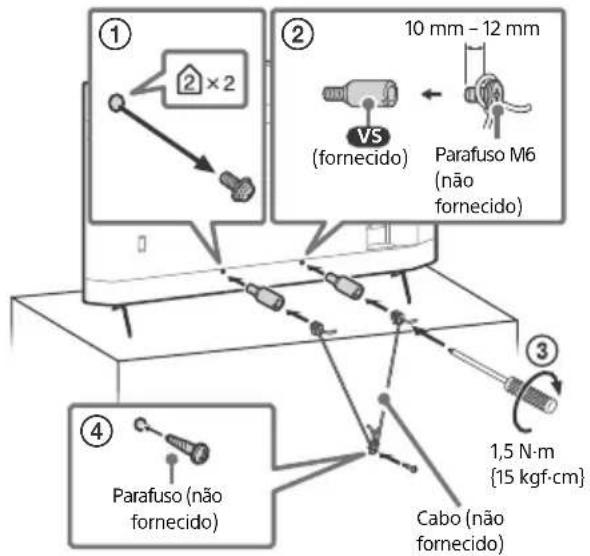

Prevenir quedas

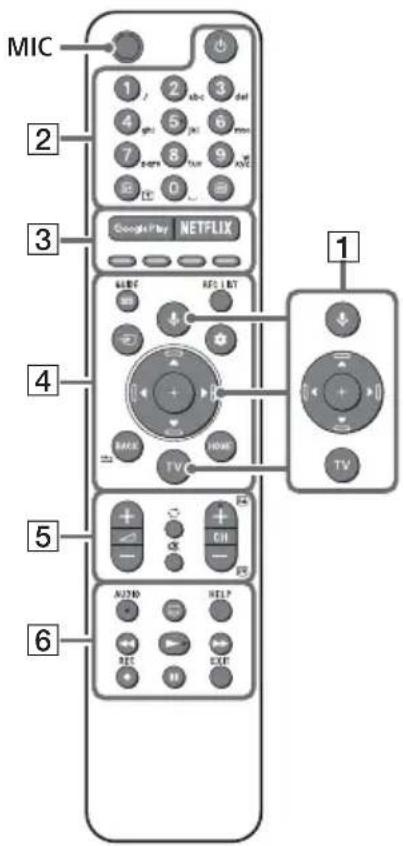

Telecomando e Televisor
A forma, localização, disponibilidade e função dos botões do telecomando pode variar, dependendo da região/país/modelo de televisor.
1 (Microfone): Utilize o Assistente Google*1*2 ou a Pesquisa por voz*. Para sugestões sobre como controlar o seu televisor, prima o botão Microfone e fale a frase "sugestões de voz".
/ / / / : Menu de navegação e seleção no ecrã.
TV: Apresenta a lista de canais de TV ou muda para entrada.
2 (Televisor em modo de espera) (standby)
Botões numéricos
Revelação de Informação/Teletexto): Apresentar informações. (Teletexto): Apresentar informações de teletexto.
3 Google Play / NETFLIX 4 / Botões coloridos
GUIDE: Apresenta o guia de programas digital de TV ou o TV box de cabo*1*3. REC LIST: Apresenta a lista Rec do USB HDD/DVR*3.
(Seleção de entrada): Apresenta e seleciona a fonte de entrada, etc.
(Definições Rápidas): Apresenta as Definições Rápidas.
BACK/ HOME
5 +/-(Volume)
(Saltar)
※(Sem som)*4
CH + / - / 三 / : SeLECIONA o canal ou a página seguinte（）/anterior（）
6 AUDIO:Seleciona o som da fonte multilingue ou som duplo (dependendo da fonte do programa).
(Configurar legendas)
HELP: Apresentar menu de Ajuda.
<</>>
- REGRAva o programa em visualização atualmente em USB HDD/DVR*3.
7 (Alimentação) 8 Sensor do telecomando / Sensor de luz/LED
1 Apenas em determinadas regiões/países/modelos de televisores/idiomas. 2 O Assistente Google ou a pesquisa por voz requer uma ligação à Internet. 3 [Configuração da TV box de cabo] é necessária a configuração. 4 O atalho de acessibilidade fica disponível ao manter premido (Sem som).
Para mais informações, consulte o Guia de ajuda.
Utilizar o Suporte de parede opcional (SU-WL850 ou SU-WL450)* (não fornecido)
Para os pacientes:
Para proteção do produto e por razões de segurança, a Sony recomenda vivamente que a instalação do seu televisor seja efetuada por agentes Sony ou contratados licenciados. Não tente instalá-lo por si próprio.
Para os agentes e contratantes da Sony:
Preste total atenção às medidas de segurança durante a instalação, manutenção periódica e análise deste produto.
Este manual de instruções do televisor fornece apenas os passos para preparar o televisor para a instalação na parede antes de este ser instalado na parede. Para obter instruções sobre a instalação do Suporte de parede, veja a Informação de Instalação (Suporte de parede) na página do produto para o modelo do seu televisor.

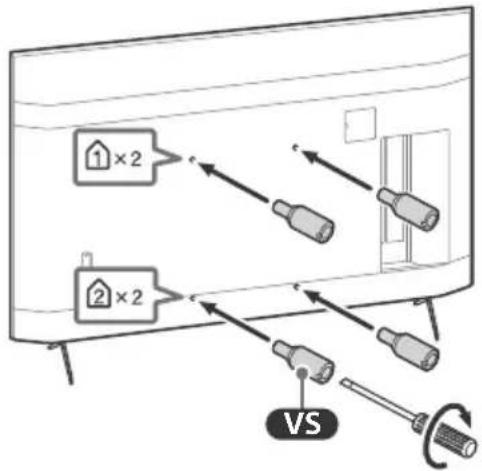

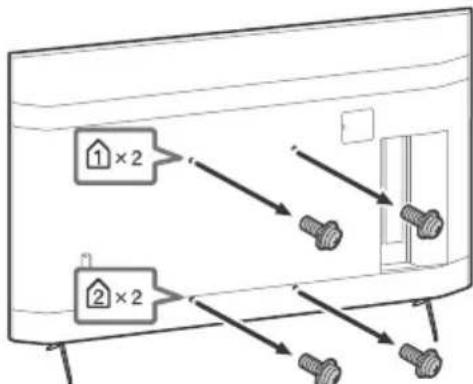

Preparação para a instalação na parede
Certifique-se de que fixa o Suporte de mesa antes de instalar o Televisor na parede, consultando o Guia de configuração.
- Prepare o televisor para o Suporte de parede antes de efetuar as ligações com o cabo.
- Siga o guia de instruções fornecido com o Suporte de parede para o seu modelo. É necessária uma formação técnica adequada para instalar este televisor, especialmente para determinar a resistência da parede para suportar o peso do televisor.
- Certifique-se de que a instalação do suporte na parede é efetuada por agentes Sony ou por contratantes licenciados e preste atenção às medidas de segurança durante a instalação. A Sony não se responsabiliza por danos ou ferimentos causados pela utilização inadvertida ou instalação incorreta.
- Os parafusos para o suporte de parede não são fornecidos.
- Só técnicos de assistência qualificados devem realizar as instalações de suporte de parede.
- Por razões de segurança, recomendamos fortemente que utilize acessórios da Sony, incluindo:
- Suporte de parede SU-WL850
- Suporte de parede SU-WL450
- Certifique-se de que utiliza os parafusos fornecidos com o suporte de parede quando instalar o suporte de parede no televisor. Os parafusos fornecidos têm a dimensão indicada pela ilustração quando medidos a partir da superfície de fixação do suporte de parede.
O diâmetro e o comprimento dos parafusos são diferentes dependendo do modelo de suporte para montagem na parede. A utilização de parafusos diferentes dos fornecidos podem provocar avarias internas no televisor ou fazer com que caia, etc.
Parafuso (M6) Suporte de parede
- Certifique-se de que armazena os parafusos não utilizados e o suporte de mesa num local seguro até estar pronto para prender o suporte de mesa. Mantenha os parafusos fora do alcance de crianças pequenas.
- Apenas em determinadas regiões/países/modelos de televisor. 1 Retire os parafusos da parte de trás do televisor.
2 Instale a fixação de parede (fornecida com o televisor) à parte de trás do televisor (para ficar paralelo à parede).
1,5 N·m {15 kgf·cm}
Nota
- Se utilizar uma chave de fendas elétrica, fixe o torque para aproximadamente 1,5 N·m {15 kgf·cm}.
- Certifique-se de que aperta a Fixação de Parede quando os fixar ao televisor.
Utilize apenas uma chave de fendas de ponta chata para instalar a Fixação de Parede. A utilização de outra ferramenta pode resultar num excesso de torque da Fixação de Parede e danificar o televisor.

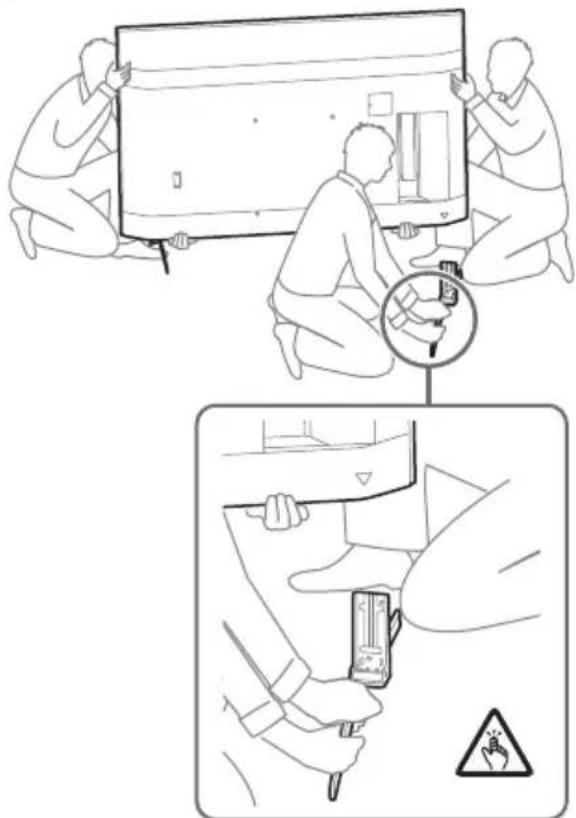

Separar o Suporte de mesa do televisor
1 Remova um lado do Suporte de Mesa do Televisor de cada vez. Firmemente segure no Suporte de Mesa do Televisor com ambas as mãos enquanto outra pessoa levanta o televisor.
2 Repita o passo anterior e remova o outro lado do Suporte de Mesa do Televisor.
Nota
- Três ou mais pessoas são necessárias para desencaixar o Suporte de Mesa do Televisor.
- Tenha cuidado para não exercer demasiada força quando desencaixa o Suporte de Mesa do Televisor, pois isso pode causar a falha do televisor e resultar em ferimentos pessoais ou danos físicos ao televisor.
- Tenha cuidado quando manuseia o Suporte de Mesa do Televisor para prevenir danos ao televisor.
- Tenha cuidado ao levantar o televisor, pois o Suporte de Mesa do Televisor é desencaixado, o Suporte de Mesa do Televisor pode cair e provocar ferimentos pessoais.
- Tenha cuidado ao remover o Suporte de Mesa do Televisor para evitar que caia e danifique a superfície onde se encontra o televisor.
Resolução de problemas
Resolução de problemas gerais de questões como: ecrã preto, sem som, imagem bloqueada, o televisor não responde ou se perdeu a rede, realize os passos seguintes.
1 Reinicie o seu televisor premindo o botão de alimentação no telecomando durante cerca de cinco segundos. O televisor vai reiniciar. Tente desligar o cabo de alimentação se o televisor não recuperar. Logo, prima o botão de alimentação no televisor e solte-o. Espere dois minutos e ligue o cabo de alimentação. 2 Consulte o menu Ajuda carregando em HELP no telecomando. 3 Ligue o televisor à Internet e realize uma atualização de software. A Sony recomenda-lhe manter o software do seu televisor atualizado. As atualizações de software proporcionam novas funcionalidades e melhoram o desempenho. 4 Visite o website de suporte da Sony (informações fornecidas no final deste manual).
Quando liga o televisor, o televisor pode demorar algum tempo a ligar mesmo que carregue no botão de alimentação no telecomando ou no televisor.
Demora algum tempo para iniciar o sistema. Aguarde cerca de um minuto e, em seguida, volte a operar.
O telecomando não funciona.
Esqueceu a palavra-passe do bloqueio parental.
- Digite 9999 para o PIN e, em seguida, digite o novo PIN.
Para mais informações sobre a resolução de problemas, consulte o Guia de ajuda.
Sistema
Sistema do ecrã: Ecrã LCD (Visor de cristais líquidos), Retroiluminação LED
Sistema de televisão: Dependendo do País/área/modelos de televisor
Analógico: B/G, D/K, I
Digital: DVB-T/DVB-C/DVB-T2
Satélite*1: DVB-S/DVB-S2
Sistema de Cor: PAL/SECAM/NTSC3.58 (apenas vídeo)/NTSC4.43 (apenas vídeo)
Cobertura de canais: Dependendo do país/
Analógico: UHF/VHF/Cabo
Digital: UHF/VHF/Cabo
Satélite*1: Frequência IF 950-2.150 MHz
Saída de som: 10 W + 10 W
Tecnologia sem fios
Protocolo IEEE 802.11a/b/g/n/ac
Bluetooth® Versão 4.2
Banda de frequência(s)
| Gama de Frequência Potência de saía |
| LAN sem fios (Televisor) |
| 2.400-2.483,5 MHz | < 20,0 dBm |
| 5.150-5.250 MHz | < 23,0 dBm |
| 5.250-5.350 MHz | < 20,0 dBm |
| 5.470-5.725 MHz | < 20,0 dBm |
| 5.725-5.850 MHz | < 13,9 dBm |
| Bluetooth® (Televisor) |
| 2.400-2.483,5 MHz < 10,0 dBm |
| Bluetooth® (Telecomando) |
| 2.400-2.483,5 MHz < 10,0 dBm |
Tomadas de Entrada/Saída
Antena (aérea)/cabo
Terminal externo de 75 ohm para VHF/UHF Antena de satélite*1
Conector de tipo F fêmea, 75 ohm.
DiSEqC 1.0, LNB 13 V/18 V e tom 22 kHz, Distribuição por um cabo EN50494.
AVIN
Entrada de vídeo/áudio (mini-tomada)
HDMI IN 1/2/3/4 (suporta resolução 4K, HDCP
2.3-compatível)
Vídeo:
4096 × 2160p (50, 60 Hz)²*³, 4096 × 2160p
(24 Hz)*², 3840 × 2160p (50, 60 Hz), 3840 ×
Porta do dispositivo USB (dispositivo USB HDD para a funcionalidade REC)
A porta USB 1 suporta High Speed USB (USB 2.0)
A porta USB 2 suporta Super Speed USB (USB 3.1 Gen 1)
Ranhura CAM (Módulo de Acesso Condicional)
Conector 10BASE-T/100BASE-TX (Dependendo do ambiente de operação da rede, a velocidade de ligação pode variar. A taxa de comunicação e qualidade de comunicação não são garantidas.)
Alimentação, Ficha de Produtos e outros
Requisitos de energia
220V-240VCA,50Hz
Classe de eficiência energética
KD-85XH90xx: A
KD-75XH92xx / 75XH90xx: A
KD-65XH92xx / 65XH90xx: A
KD-55XH92xx / 55XH90xx: A
Dimensões do ecrã (medido diagonalmente) (Aprox.)
KD-85XH90xx: 214,8 cm / 85 polegadas
KD-75XH92xx / 75XH90xx: 189,3 cm /
75 polegadas
KD-65XH92xx / 65XH90xx: 163,9 cm /
65 polegadas
KD-55XH92xx / 55XH90xx: 138,8 cm /
55 polegadas
Consumo de energia
No modo [Standard]
KD-85XH90xx: 223 W
KD-75XH92xx / 75XH90xx: 182 W
KD-65XH92xx / 65XH90xx: 143 W
KD-55XH92xx / 55XH90xx: 116 W
No modo [Vivido]
KD-85XH9096: 340 W
KD-75XH9299 / 75XH9296 / 75XH9288 /
75XH9096 / 75XH9005: 299 W
KD-65XH9299 / 65XH9296 / 65XH9288 /
65XH9096 / 65XH9077 / 65XH9005: 236 W
KD-55XH9299 / 55XH9296 / 55XH9288 /
55XH9096 / 55XH9077 / 55XH9005: 195 W
Consumo anual de energia*7
KD-85XH90xx: 309 kWh por ano
KD-75XH92xx / 75XH90xx: 252 kWh por ano
KD-65XH92xx / 65XH90xx: 198 kWh por ano
KD-55XH92xx / 55XH90xx: 161 kWh por ano
Consumo de energia no modo de espera (standby)*8*9
0,50 W (25 W no modo de atualização do
EPG/software)
Resolução do ecrã
3.840 pontos (horizontal) × 2.160 linhas (vertical)
Potência nominal
USB1
5V-500mA MAX
USB2
5V=900mA MAX
Dimensões (Aprox.) (larg. × alt. × prof.) (cm)
com suporte de fixação para mesas
Posição normal:
KD-85XH90xx: 189,9 × 116,2 × 44,1
KD-75XH92xx / 75XH90xx: 167,4 × 103,4 × 41,0
KD-65XH92xx / 65XH90xx: 145,0 × 90,3 × 33,8
KD-55XH92xx / 55XH90xx: 123,1 × 78,0 × 33,8
Posição estreita:
KD-85XH9096: 189,9 × 116,2 × 44,1
KD-75XH9299 / 75XH9296 / 75XH9288 /
Largura do suporte (Aprox.) (cm)
Posição normal:
KD-85XH90xx: 152,7
KD-75XH92xx / 75XH90xx: 132,1
KD-65XH92xx / 65XH90xx: 112,8
KD-55XH92xx / 55XH90xx: 105,3
Posição estreita:
KD-85XH9096: 65,2
KD-75XH9299 / 75XH9296 / 75XH9288 /
75XH9096: 55,8
KD-65XH9299 / 65XH9296 / 65XH9288 /
65XH9096 / 65XH9077: 47,0
KD-55XH9299 / 55XH9296 / 55XH9288 /
com suporte de fixação para mesas
Posição normal:
KD-85XH90xx: 47,7
KD-75XH92xx / 75XH90xx: 34,4
KD-65XH92xx / 65XH90xx: 23,2
KD-55XH92xx / 55XH90xx: 17,5
Posição estreita:
KD-85XH9096: 47,7
KD-75XH9299 / 75XH9296 / 75XH9288 /
75XH9096:34,4
KD-65XH9299 / 65XH9296 / 65XH9288 /
65XH9096 / 65XH9077:23,2
KD-55XH9299 / 55XH9296 / 55XH9288 /
55XH9096 / 55XH9077:17,5
sem suporte de fixacao para mesas
KD-85XH90xx:45,8
KD-75XH92xx / 75XH90xx: 32,9
KD-65XH92xx / 65XH90xx: 22,2
KD-55XH92xx / 55XH90xx: 16,5
Outros
Acessórios opcionais
Suporte de parede: SU-WL850 (apenas nos modelos KD-75XH92xx / 75XH90xx / 65XH92xx / 65XH90xx / 55XH92xx / 55XH90xx) Suporte de parede: SU-WL450
Temperatura de operação: 0°C - 40°C
Humidade operacional: 10% -80% HR (não condensada)
1 Nem todos os televisores têm tecnologia DVB-T2 ou DVB-S/S2 ou terminal de antena satélite. 2 Quando é introduzido 4096 × 2160p e [Modo expandido] é configurado para [Normal], a resolução é ajustada para 3840 × 2160p. Para visualizar em 4096 × 2160p, configure [Modo expandido] para [Integral 1] ou [Integral 2]. 3 Para suportar 18 Gbps, configure [Filtro de sinal HDMI] para [Filtro avançado]. 4 Consulte o Guia de ajuda online para mais detalhes. 5 Ligue o seu sistema de áudio a HDMI IN 3 para encaminhar o áudio do televisor para o seu sistema de áudio. 6 Apenas em determinadas regiões/países/modelos de televisor. 7 Consumo de energia em kWh por ano, com base no consumo de energia verificado com o televisor a funcionar 4 horas por dia durante 365 dias. O consumo de energia real irá depender da forma como o televisor é utilizado. 8 A energia em modo de espera (standby) especificada é atingida antes do televisor concluir os processos internos necessários. *9 O consumo de energia em modo de espera (standby) irá acumular quando o televisor estiver ligado à rede.
Nota
- A disponibilidade dos acessórios opcionais depende dos países/região/modelo de televisor/stock.
- O design e as características estão sujeitas a alteração sem aviso prévio.
- Podem ser necessárias subscrições para serviços e aplicações, e podem ser aplicados termos adicionais, condições e/ou taxas ao utilizar o Assistente Google.
Aviso para a função de televisão digital
- A Televisão Digital (DVB terrestre, satélite e cabo), serviços interativos e funções de rede, podem não estar disponíveis em todos os países e regiões. Algumas funções podem não ser permitidas ou podem não funcionar corretamente com alguns fornecedores e ambientes de rede. Alguns fornecedores de serviços de televisão podem cobrar uma taxa pelos seus serviços.
- Este televisor suporta transmissão digital utilizando codecs MPEG-2, H.264/MPEG-4 AVC e H.265/HEVC, mas a compatibilidade com todos os sinais do operador/serviço, que pode mudar com o tempo, não pode ser garantida.
- Os termos HDMI e High-Definition Multimedia Interface e o logotipo HDMI são marcas ou marcas registadas da HDMI Licensing Administrator, Inc. nos Estados Unidos e em outros países.
- Dolby, Dolby Vision, Dolby Atmos, Dolby Audio e o símbolo duplo D são marcas da Dolby Laboratories. Fabricado sob licença da Dolby Laboratories. Trabalhos confidenciais não publicados. Copyright © 2012-2018 Dolby Laboratories. Todos os direitos reservados.
- Gracenote, o logótipo Gracenote, o logo "Powered by Gracenote" são marcas comerciais registadas ou marcas comerciais da Gracenote, Inc. nos Estados Unidos e/ou noutros países.
- Google, Google Play, Chromecast, YouTube, Android TV e outras marcas e logótipos são marcas comerciais da Google LLC.
- Para obter informações sobre patentes DTS, consulte http://patents.dts.com. Fabricado sob licença da DTS, Inc. DTS, o símbolo, DTS e o símbolo em conjunto, e Digital Surround são marcas registadas ou marcas comerciais da DTS, Inc. nos Estados Unidos e/ou noutros países. © DTS, Inc. Todos os direitos reservados.
- Netflix é uma marca registada da Netflix, Inc.
- DiSEqCTM é uma marca comercial da EUTELSAT. Este televisor suporta DiSEqC 1.0. Este televisor não se destina ao controlo de antenas motorizadas.
- TUXERA é uma marca comercial registada da Tuxera Inc. nos EUA e outros países.
- Todas as outras marcas registadas são propriedade dos seus respetivos proprietários.
