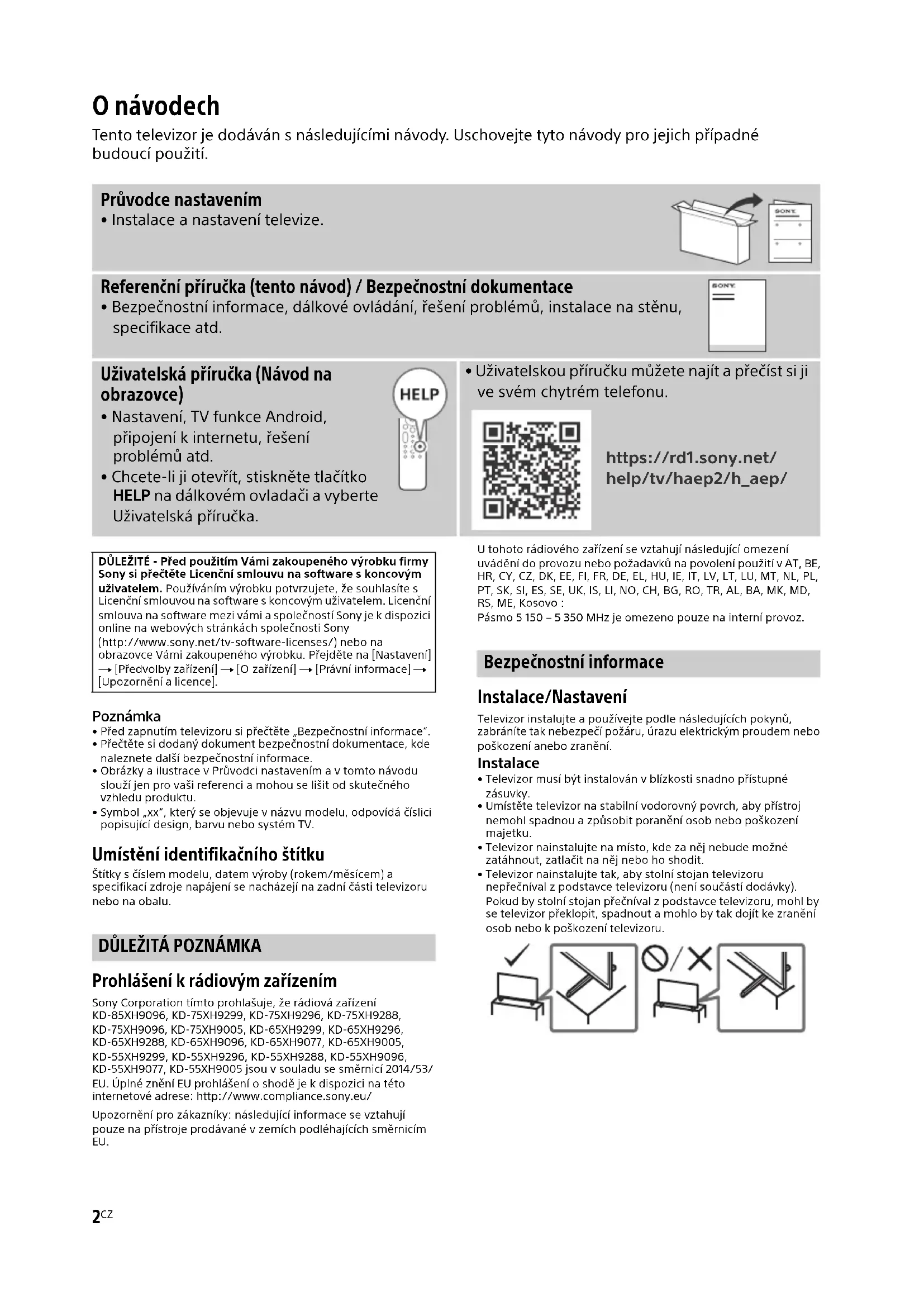

NÁVOD K OBSLUZE Bravia KD55XH9077 SONY
Tento televizor je dodáván s následujícími návody. Uschovejte tyto návody pro jejich případné budoucí použití.
Průvodce nastavením
- Instalace a nastavení televize.
Referenční příručka (tento návod) / Bezpečnostní dokumentace
- Bezpečnostní informace, dálkové ovládání, řešení problémů, instalace na stěnu, specifikace atd.
Uživatelská příručka (Návod na obrazovce)
- Nastavení, TV funkce Android, připojení k internetu, řešení problémů atd.
- Chcete-li ji otevřít, stiskněte tlačítko HELP na dálkovém ovladači a vyberte Uživatelská příručka.
- Uživatelskou příručku můžete najít a přečíst si ji ve svém chytrém telefonu.
- Před zapnutím televizoru si přečtěte „Bezpečnostní informace“.
- Přečtěte si dodaný dokument bezpečnostní dokumentace, kde naleznete další bezpečnostní informace.
- Obrázky a ilustrace v Průvodci nastavením a v tomto návodu slouží jen pro vaši referenci a mohou se lišit od skutečného vzhledu produktu.
- Symbol „xx“, který se objevuje v názvu modelu, odpovídá číslici popisující design, barvu nebo systém TV.
Umístění identifikačního štítku
Štítky s číslem modelu, datem výroby (rokem/měsícem) a specifikací zdroje napájení se nacházejí na zadní části televizoru nebo na obalu.
DŮLEŽITÁ POZNÁMKA
Prohlášení k rádiovým zařízením
Společnost Sony Corporation tímto prohlašuje, že rádiová zařízení KD-85XH9096, KD-75XH9299, KD-75XH9296, KD-75XH9288, KD-75XH9096, KD-75XH9005, KD-65XH9299, KD-65XH9296, KD-65XH9288, KD-65XH9096, KD-65XH9077, KD-65XH9005, KD-55XH9299, KD-55XH9296, KD-55XH9288, KD-55XH9096, KD-55XH9077, KD-55XH9005 jsou v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: http://www.compliance.sony.eu/
Upozornění pro zákazníky: následující informace se vztahují pouze na přístroje prodávané v zemích podléhajících směrnicím EU.
U tohoto rádiového zařízení se vztahují následující omezení uvedení do provozu nebo požadavky na povolení použití v AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo:
Pásmo 5 150 - 5 350 MHz je omezeno pouze na vnitřní provoz.
Instalace/Nastavení
Televizor instalujte a používejte podle následujících pokynů, zabráníte tak nebezpečí požáru, úrazu elektrickým proudem nebo poškození anebo zranění.
Instalace
- Televizor musí být instalován v blízkosti snadno přístupné zásuvky. Umístěte televizor na stabilní vodorovný povrch, aby přístroj nemohl spadnout a způsobit poranění osob nebo poškození majetku.
- Televizor nainstalujte na místo, kde za něj nebude možné zatáhnout, zatáčet na něj nebo ho shodit.

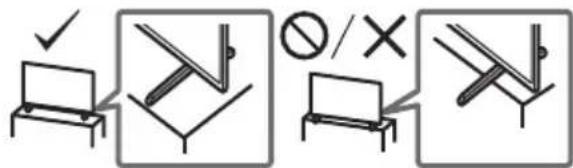

- Televizor nainstalujte tak, aby stolní stojan televizoru nepřečníval z podstavce televizoru (není součástí dodávky). Pokud by stolní stojan přečníval z podstavce televizoru, mohl by se televizor překlopit, spadnout a mohl by tak dojít ke zranění osob nebo k poškození televizoru.
Přeprava
- Před přemístěním televizoru odpojte všechny kabely. K přenosu velkého televizoru jsou nutné dvě nebo více osob (tři nebo více pro KD-85XH90xx). Když přenášíte TV v rukou, držte jej, jak je znázorněno níže. Netlačte na LCD panel a rám okolo obrazovky.
KD-85XH90xx
KD-75XH92xx / 75XH90xx / 65XH92xx / 65XH90xx / 55XH92xx / 55XH90xx
Při přenášení televizoru dbejte na to, aby do ničeho nenarazil nebo nadměrně nevibroval. - Vždy, když televizor posíláte do opravy, nebo ho stěhujete, zabalte ho do originální krabice a obalového materiálu.

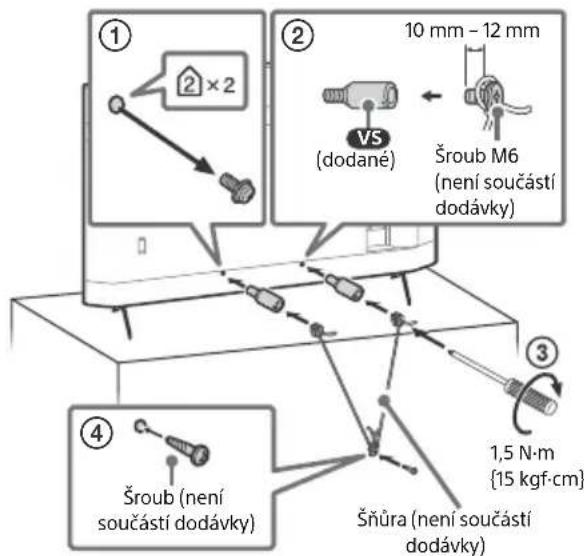

Ochrana před přepětím

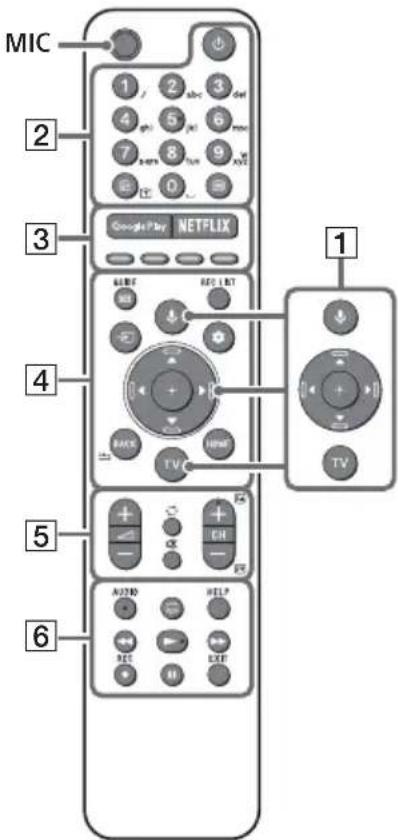

Dálkové ovládání a televizor
Tvar, umístění, dostupnost a funkce tlačítek dálkového ovladače se může lišit v závislosti na zemi, oblasti nebo modelu televizoru.
1 (Mikrofon): Použijte Asistent Google*1*2 nebo hlasové vyhledávání*2. Tipy, jak ovládat váš televizor, získáte stisknutím tlačítka (mikrofon) a vyslovením fráze „tipy pro hlasové povely".*1
/ / / / : Navigace a výběr v nabídce na obrazovce.
2 (Pohotovostní režim TV) Číselná tlačítka 1/2 (Informace/O) Zobrazte informace. 目 (Text) : Zobrazte textové informace. 3 Google Play / NETFLIX / Barevná tlačítka GUIDE: Zobrazte digitálního programového průvodce televizoru nebo kabelového/satelitního přijímače*1*3.
REC LIST: Zobrazte seznam nahrávek Rec na USB HDD/DVR*3.
(Volba vstupu): Zobrazte a zvolte vstupní zdroj atd.
(Rychlá nastavení): Zobrazit rychlá nastavení.
BACK/
HOME
5 +/-(Hlasitost)
(Skok)
※ (Ztišit) *4
CH + / - / : Vyberte příslušný kanál nebo následující (B) / předchozí (B) stránku.
6 AUDIO: Vybere zvuk vícejazyčného zdroje nebo duální zvuk (v závislosti na zdroji programu).
(Nastavení titulků)
HELP: Zobrazte nabídku nápovědy.
←/→/→/11
Nahrajte právě sledovaný program na USB HDD/DVR*3.
EXIT
7 (Napájení)
8 Čidlo dálkového ovládání / Světelné čidlo / LED
1 Pouze pro některé oblasti/země/modely televizoru/jazyk. 2 Asistent Google nebo hlasové vyhledávání vyžaduje připojení k internetu. 3 Je vyžadováno nastavení [Nastavení kabelového/satelitního přijímače]. 4 Zkratka přístupnosti je k dispozici stisknutím a podržením ※ (Ztišit).
Více informací naleznete v dokumentu Uživatelská příručka.
Montáž televizoru na zeď
Používání volitelného nástěnného držáku (SU-WL850 nebo SU-WL450)* (není součástí dodávky)
Pro zákazníky:
Společnost Sony za účelem ochrany produktu a z důvodů bezpečnosti důrazně doporučuje, aby instalaci televizoru provedl prodejce Sony nebo autorizovaný dodavatel. Nepokoušejte se o jeho instalaci sami.
Prodejci a dodavatelé Sony:
Během instalace, pravidelné údržby a prohlídek výrobku důsledně dbejte na bezpečnost.
Tento návod k použití pro TV poskytuje pouze kroky pro přípravu TV pro montáž na zeď před tím, než je na zeď instalována. Pokyny k instalaci nástěnného držáku na stěnu naleznete v části Informace o instalaci (Nástěnný držák) na stránce produktu modelu televizoru. https://www.sony.eu/support
Příprava instalace nástěnného držáku
Zajistěte, že před instalací TV na stěnu byl připevněn stolní stojan dle pokynů v průvodci nastavením.
- Připevněte televizor k nástěnnému držáku před tím, než zapojíte kabely.
- Řiďte se pokyny, zda zeď unese hmotnost televizoru.
- Připevnění tohoto produktu na zeď by měli svěřit prodejcům Sony nebo autorizovaným dodavatelům a během instalace věnovat patřičnou pozornost bezpečnosti. Společnost Sony nenese žádnou odpovědnost za poškození nebo zranění způsobené nesprávnou manipulací nebo instalací.
- Šrouby pro nástěnný držák nejsou součástí balení. Montáž TV na stěnu smí provádět pouze kvalifikovaný servisní personál.
- Z bezpečnostních důvodů důrazně doporučujeme používání příslušenství Sony včetně:
- Nástěnný držák SU-WL850 - Nástěnný držák SU-WL450
Když k TV připevňujete nástěnný držák, použijte šrouby dodané s nástěnným držákem. Dodané šrouby jsou navrženy k použití, jak je vyznačeno na obrázku, měřeno od montážního povrchu nástěnného držáku. Průměr a délka šroubů se liší podle modelu nástěnného držáku. Použití jiných šroubů může mít za následek vnitřní poškození televizoru nebo způsobit jeho pád apod.
Ujistěte se, že nepoužité šrouby a stolní stojan budou uchovány na bezpečném místě do doby, kdy budete chtít stolní stojan připevnit. Šrouby uchovávejte mimo dosah malých dětí.
- Pouze pro některé oblasti/země/modely televizoru.

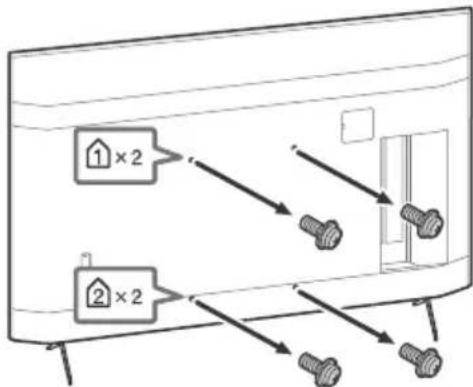

1 Odšroubujte šrouby na zadní straně TV.

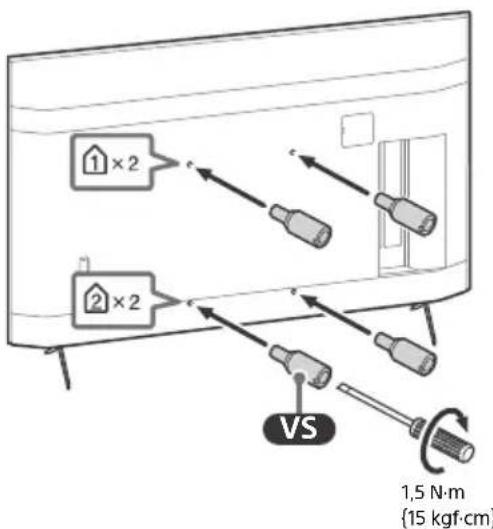

2 Připojte upevňovací díl pro montáž na zeď (dodán s TV) na zadní stranu TV (aby byla rovnoběžně se stěnou).
Poznámka
- Používáte-li elektrický šroubovák, nastavte utahovací moment přibližně na 1,5 N·m {15 kgf·cm}. Při připojování upevňovacího dílu pro montáž na zeď k TV proveďte důkladné utažení šroubů. K instalaci upevňovacího dílu pro montáž na zeď použijte výhradně plochý šroubovák. Použití jiného nástroje může vést k překročení utahovacího momentu šroubů upevňovacího dílu pro montáž na zeď a poškození TV.

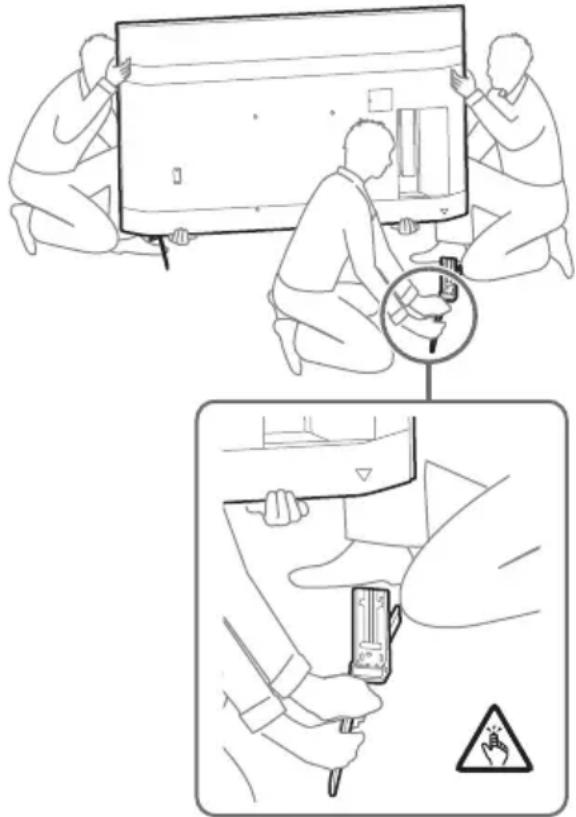

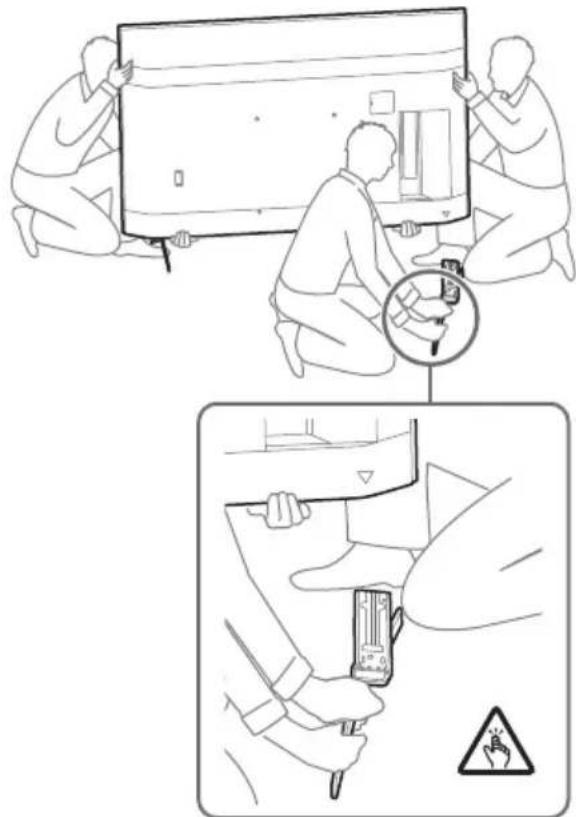

Odmontování stolního stojanu od televizoru
1 Odstraňte současně jednu stranu stolního stojanu. Pevně držte stolní stojan bezpečně oběma rukama, zatímco ostatní lidé zvedají televizor.
2 Opakujte předchozí krok a odstraňte druhou stranu stolního stojanu.
Poznámka
- Demontáž stolního stojanu od televizoru vyžaduje tři nebo více lidí.
- Dávejte pozor, abyste při demontáži stolního stojanu od televizoru nepůsobili nadměrnou silou, protože by televizor mohl spadnout a mohlo by tak dojít ke zranění osob nebo k poškození televizoru.
- Při manipulaci se stolním stojanem dávejte pozor, abyste zabránili poškození televizoru. Při zvedání televizoru buďte opatrní, protože po odmontování stolního stojanu by mohlo dojít k jeho převrácení a ke zranění osob. Při demontáži stolního stojanu z televizoru buďte opatrní, aby nedošlo k jeho pádu a poškození povrchu, na němž televizor stojí.
Řešení problému
Při obecném řešení problému, jako je černá obrazovka, nehrající zvuk, nehybný obraz, nereagující televizor nebo ztráta sítě, postupujte následovně.
1 Vypněte televizor stisknutím tlačítka napájení na dálkovém ovladači přibližně na 5 sekund a znovu zapněte. Televizor se restartuje. Pokud se funkce televizoru neobnoví, zkuste jej odpojit od zdroje napájení. Poté stiskněte a uvolněte tlačítko napájení na televizoru. Počkejte dvě minuty a TV opět připojte ke zdroji napájení. 2 Více informací naleznete v nabídce nápovědy po stisknutí tlačítka HELP na dálkovém ovladači. 3 Připojte televizor k internetu a aktualizujte software. Společnost Sony doporučuje udržovat software televizoru aktualizovaný. Softwarové aktualizace poskytují nové funkce a vylepšení výkonu. 4 Navštivte internetové stránky podpory Sony (informace naleznete na konci tohoto návodu).
Když televizor odpojíte, je možné, že televizor nebude možné nějakou dobu zapnout, i když stisknete tlačítko napájení na dálkovém ovladači nebo na televizoru.
Inicializace systému nějakou dobu trvá. Počkejte přibližně jednu minutu, potom to zkuste znovu.
Dálkové ovládání nefunguje.
Vyměňte baterie. Zapomněli jste heslo rodičovského zámku. - Zadejte 9999 pro kód PIN a zadejte nový PIN.
Další informace o řešení problémů naleznete v Uživatelské příručce.
Specifikace
Systém
Systém panelu: Panel LCD (displej s kapalnými krystaly), Podsvícení LED
TV systém: V závislosti na oblasti, zemi nebo modelu televizoru
Analogové: B/G, D/K, I
Digitální: DVB-T/DVB-C/DVB-T2
Satelit*1: DVB-S/DVB-S2
Systém barev: PAL/SECAM/NTSC3.58 (Pouze video)/NTSC4.43 (Pouze video)
Výběr kanálu: V závislosti na oblasti, zemi nebo modelu televizoru
Analogové: UHF/VHF/kabel
Digitální: UHF/VHF/kabel
Satelit*1: mezifrekvenční kmitočet 950-
2150MHz
Zvukový výstup: 10 W + 10 W
Bezdrátová technologie
Protokol IEEE 802.11a/b/g/n/ac
Verze Bluetooth® 4.2
| Frekvenční rozsah Vystupné výkon |
| Bezdrátová sít LAN (Televize) |
| 2400-2483,5 MHz | <20,0 dBm |
| 5150-5250 MHz | <23,0 dBm |
| 5250-5350 MHz | <20,0 dBm |
| 5470-5725 MHz | <20,0 dBm |
| 5725-5850 MHz | <13,9 dBm |
| Bluetooth® (Televize) |
| 2400-2483,5 MHz <10,0 dBm |
| Bluetooth® (Dálkové ovládání) |
| 2400-2483,5 MHz <10,0 dBm |
Vstupní/Výstupní konektory
Anténa/kabel
75 ohmová externí zásuvka pro VHF/UHF
Satelitní anténa*1
Konektor typ F (zásuvka), 75 ohmová.
DiSEqC 1.0, LNB 13 V/18 V a tón 22 kHz, rozvod signálu "Justynym" kabelem EN50494.
Video/audio vstup (mini jack konektor)
HDMI IN 1/2/3/4 (podpora rozlišení 4K, kompatibilní s HDCP 2.3)
Video:
4096 × 2160p (50, 60 Hz) 2*3, 4096 × 2160p
(24 Hz) 2 3840 × 2160p (50, 60 Hz) 3 3840 ×
5,1 kanálové lineární PCM: 32/44,1/48/88,2/
96/176,4/192 kHz 16/20/24 bit, Dolby
Audio, Dolby Atmos, DTS
ARC (Audio Return Channel) (pouze HDMI IN 3)*5
Dvoukanálový lineární PCM: 48 kHz 16 bitů,
Dolby Audio, Dolby Atmos, DTS
Digitální optický konektor jack (dvoukanálový lineární PCM: 48 kHz 16 bitů, Dolby Audio, DTS)
○ (stereo mini konektor)
Sluchátka
1,2 (HDD REC)*6
Port zařízení USB (2 USB HDD zařízení pro funkci nahrávání)
USB port 1 podporuje vysokorychlostní USB (USB 2.0)
USB port 2 podporuje super rychlé USB (USB 3.1 Gen 1)
LAN konektor 10BASE-T/100BASE-TX (V závislosti na provozním prostředí sítě se rychlost připojení může lišit. Rychlost a kvalita komunikace nejsou zaručeny.)
Napájení, specifikace produktu a další
Třída energetické účinnosti
KD-85XH90xx: A
KD-75XH92xx / 75XH90xx: A
KD-65XH92xx / 65XH90xx: A
KD-55XH92xx / 55XH90xx: A
Velikost obrazovky (úhlopříčka) (přibl.)
KD-85XH90xx: 214,8 cm / 85 palců
KD-75XH92xx / 75XH90xx: 189,3 cm / 75 palců
KD-65XH92xx / 65XH90xx: 163,9 cm / 65 palců
KD-55XH92xx / 55XH90xx: 138,8 cm / 55 palců
Spotřeba elektrické energie
V režimu [Standardní]
KD-85XH90xx: 223 W
KD-75XH92xx / 75XH90xx: 182 W
KD-65XH92xx / 65XH90xx: 143 W
KD-55XH92xx / 55XH90xx: 116 W
V režimu [Živý]
KD-85XH9096: 340 W
KD-75XH9299 / 75XH9296 / 75XH9288 /
75XH9096 / 75XH9005: 299 W
KD-65XH9299 / 65XH9296 / 65XH9288 /
65XH9096 / 65XH9077 / 65XH9005: 236 W
KD-55XH9299 / 55XH9296 / 55XH9288 /
55XH9096 / 55XH9077 / 55XH9005: 195 W
Roční spotřeba energie*
KD-85XH90xx: 309 kWh za rok
KD-75XH92xx / 75XH90xx: 252 kWh za rok
KD-65XH92xx / 65XH90xx: 198 kWh za rok
KD-55XH92xx / 55XH90xx: 161 kWh za rok
Spotřeba elektrické energie v pohotovostním režimu
0,50 W (25 W v režimu aktualizace softwaru / EPG)
Rozlišení displeje
3 840 bodů (vodorovně) × 2 160 řádků (svisle)
Vlastnosti výstupu
USB1
5V=MAX.500mA
USB2
5V=MAX.900mA
Rozměry (příbl.) (š × v × h) (cm)
se stolním stojanem
Standardní poloha:
KD-85XH90xx: 189,9 × 116,2 × 44,1
KD-75XH92xx / 75XH90xx: 167,4 × 103,4 × 41,0
KD-65XH92xx / 65XH90xx: 145,0 × 90,3 × 33,8
KD-55XH92xx / 55XH90xx: 123,1 × 78,0 × 33,8
Úzká poloha:
KD-85XH9096: 189,9 × 116,2 × 44,1
KD-75XH9299 / 75XH9296 / 75XH9288 /
Hmotnost (přibl.) (kg)
se stolním stojanem
Standardní poloha:
KD-85XH90xx: 47,7
KD-75XH92xx / 75XH90xx: 34,4
KD-65XH92xx / 65XH90xx: 23,2
KD-55XH92xx / 55XH90xx: 17,5
Uzkapoloha:
KD-85XH9096:47,7
KD-75XH9299 / 75XH9296 / 75XH9288 /
75XH9096:34,4
KD-65XH9299 / 65XH9296 / 65XH9288 /
65XH9096 / 65XH9077:23,2
KD-55XH9299 / 55XH9296 / 55XH9288 /
55XH9096 / 55XH9077:17,5
bez stolniho stojanu
KD-85XH90xx:45,8
KD-75XH92xx / 75XH90xx: 32,9
KD-65XH92xx / 65XH90xx: 22,2
KD-55XH92xx / 55XH90xx: 16,5
Ostatni
Volitelné příslušenstvi
Nástěnný držák: SU-WL850 (pouze modely
KD-75XH92xx / 75XH90xx / 65XH92xx /
65XH90xx / 55XH92xx / 55XH90xx)
Nástěnný držák: SU-WL450
Provozní teplota: 0 °C - 40 °C
Provozní vlhkost: Relativní vlhkost 10% - 80% (nekondenzující)
*1 Všechny televizory nemají technologii DVB-T2 nebo DVB-S/S2 nebo terminál pro satelitní anténu.
*2 Když je výstup 4096 × 2160p a [Širokoúhlý režim] je nastaveno na [Výchozí], rozlišení bude zobrazeno jako 3840 × 2160p. Pro zobrazení 4096 × 2160p, nastavte [Širokoúhlý režim] na [Plný 1] nebo [Plný 2].
*3 Pro podporu 18 Gbps, nastavte [Formát signálu HDMI] na [Vylepšený formát].
*4 Podrobnosti naleznete online v Uživatelské příručce.
*5 Připojte svůj audio systém do portu HDMI IN 3 pro reprodukci zvuku TV vaším audio systémem.
*6 Pouze pro některé oblasti/země/modely televizoru.
*7 Spotřeba energie v kWh za rok spočítaná na základě spotřeby televizoru zapnutého 4 hodiny denně po 365 dní. Skutečná spotřeba energie závisí na způsobu používání televizoru.
*8 Specifikovaná spotřeba elektrické energie v pohotovostním režimu je dosažena po dokončení nezbytných vnitřních procesů televizoru.
*9 Spotřeba elektrické energie v pohotovostním režimu se zvýší, pokud je televizor připojen k síti.
Poznámka
- Dostupnost volitelného příslušenství závisí na zemi/oblasti/modelu televizoru/zásobách na skladě. Vzhled a specifikace se mohou změnit bez předchozího upozornění.
- Pro používání Asistenta Google může být vyžadováno předplatné služeb a aplikací a mohou platit další smluvní podmínky a/nebo poplatky.
Poznámky k funkcím digitální televize
- Digitální televize (DVB pozemní, satelitní a kabelová), interaktivní služby a síťové funkce nemusí být dostupné ve všech zemích nebo oblastech. Některé funkce nemusí být některými poskytovateli a v některých síťových prostředích aktivovány nebo nemusí pracovat správně. Někteří poskytovatelé televizních služeb mohou za své služby účtovat poplatky. Tento televizor podporuje digitální vysílání s využitím kodeků MPEG-2, H.264/MPEG-4 AVC a H.265/HEVC, nicméně nelze zaručit kompatibilitu se signály všech operátorů/služeb, které se mohou v průběhu času měnit.
- Pojmy HDMI a HDMI High-Definition Multimedia Interface a rovněž logo HDMI jsou ochranné známky nebo zapsané ochranné známky společnosti HDMI Licensing Administrator, Inc. ve Spojených státech a dalších zemích.
- Dolby, Dolby Vision, Dolby Atmos, Dolby Audio a symbol dvojitého D jsou ochranné známky společnosti Dolby Laboratories. Vyrobeno na základě licence poskytnuté společností Dolby Laboratories. Důvěrné nepublikované materiály. Copyright © 2012-2018 Dolby Laboratories. Všechna práva vyhrazena.
- Gracenote, logo a ligatura Gracenote a logo „Powered by Gracenote“ jsou buď registrované obchodní známky, nebo obchodní známky společnosti Gracenote, Inc. ve Spojených státech a/nebo jiných zemích.
- Google, Google Play, Chromecast, YouTube, Android TV a další související značky a loga jsou ochranné známky společnosti Google LLC.
- Informace o patentech DTS naleznete na http://patents.dts.com. Vyrobeno na základě licence od společnosti DTS, Inc. DTS, symbol, DTS společně se symbolem a Digital Surround jsou registrované obchodní známky nebo obchodní známky společnosti DTS, Inc. ve Spojených státech a/nebo v dalších zemích. © DTS, Inc. Všechna práva vyhrazena.
- Netflix je registrovaná ochranná známka společnosti Netflix, Inc.
- DiSEqC™ je ochranná známka společnosti EUTELSAT. Tento televizor podporuje DiSEqC 1.0. Tento televizor není určen k ovládání antén s motorovým pohonem. TUXERA je registrovaná ochranná známka společnosti Tuxera Inc. v USA a v dalších zemích. Všechny ostatní ochranné známky jsou majetkem příslušných vlastníků.
O příručkách
Instalace/Nastavení

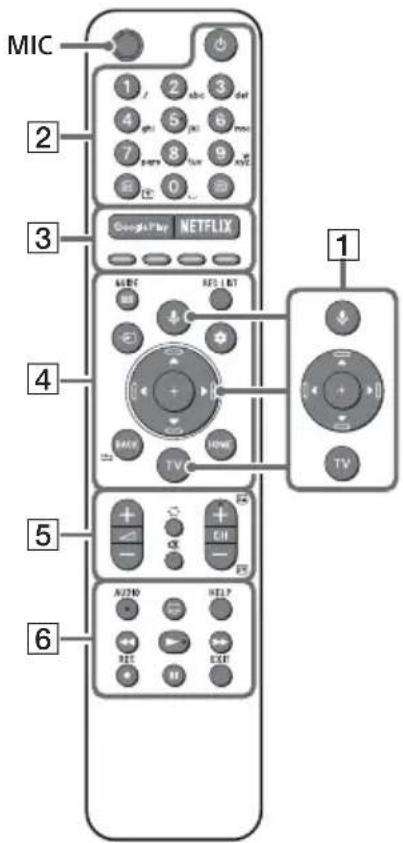

Tvar dálkového ovladače, umístění, dostupnost a funkce tlačítek na dálkovém ovladači se mohou lišit v závislosti na oblasti/zemi/modelu televizního přijímače.
2 (Pohotovostní režim TV přijímače) Tlačítka s čísly
(Výběr vstupu): Zobrazení a volba zdroje vstupu atd.
(Rychlá nastavení): Zobrazení rychlých nastavení.
BACK/ HOME
5 +/-(Hlasitost)
(Přechod)
(Ztlumení)*4
CH + / - / 三 / Zvolte kanál nebo následující (3)/předcházející (3) stránku.
7 (Napájení) 8 Snímač dálkového ovládání / Světelný snímač / LED
Během montáže, pravidelné údržby a kontroly tohoto produktu věnujte plnou pozornost bezpečnosti.
Příprava pro montáž pomocí konzoly na stěnu
Před instalací TV na stěnu podle průvodce nastavením nezapomeňte připevnit stolový stojan.
- Před připojením kabelů připravte televizor na montáž na stěnu.
- Postupujte podle návodu, který je dodán spolu s montážní konzolou na stěnu pro váš model. Montáž tohoto televizního přijímače vyžaduje adekvátní odborné znalosti. Obzvláště je potřeba určit, zda je stěna dostatečně pevná, aby udržela hmotnost televizního přijímače cca.
- Připevnění tohoto produktu na stěnu svěřte prodejcům nebo licencovaným dodavatelům společnosti Sony a během montáže věnujte náležitou pozornost bezpečnosti. Společnost Sony nezodpovídá za žádné škody ani zranění způsobené nevhodnou manipulací nebo nesprávnou montáží.
- Šrouby k montážní konzole na stěnu se nedodávají.
- Instalaci upevnění na stěnu může provádět pouze kvalifikovaný pracovník servisu.
- Z bezpečnostních důvodů rozhodně doporučujeme používat příslušenství značky Sony, jako např.:
- Montážní konzola na stěnu SU-WL850 - Montážní konzola na stěnu SU-WL450
Šroub (M6) Montážní konzola na stěnu
1 Stolový stojan odmontujte tak, že nejprve odmontujete jednu stranu, potom druhou. Pevně držte stolový stojan bezpečně oběma rukama, dokud další osoby zdvihají televizní přijímač.
Dálkový ovladač nefunguje.
Vyměňte baterie.
Zvukový výstup: 10 W + 10 W
Bezdrátová technologie
Protokol IEEE 802.11a/b/g/n/ac
Bluetooth® verze 4.2
Frekvenční pásmo/pásma
| Frekvenčný rozsah Vystupné vykon |
| Bezdrotová siet LAN (Televízia) |
| 2400-2483,5 MHz | <20,0 dBm |
| 5150-5250 MHz | <23,0 dBm |
| 5250-5350 MHz | <20,0 dBm |
| 5470-5725 MHz | <20,0 dBm |
| 5725-5850 MHz | <13,9 dBm |
| Bluetooth® (Televízia) |
| 2400-2483,5 MHz <10,0 dBm |
| Bluetooth® (Dialkový ovládač) |
| 2400-2483,5 MHz <10,0 dBm |
Vstupní a výstupní konektory
Anténa/kabel
75 ohmů, externí konektor pro VHF/UHF
Satelitní anténa*1
Jednokabelový rozvod EN50494.
AVIN
Vstup video/audio (mini jack)
HDMI IN 1/2/3/4 (podpora rozlišení 4K, HDCP
2.3 - kompatibilní)
Video:
4096 × 2160p (50, 60 Hz) 2 3 , 4096 × 2160p
(24Hz) 2 3840× 2160p (50, 60 Hz), 3840×
Digitální optický konektor (dvoukanálový
lineární PCM: 48 kHz 16 bitů, Dolby Audio, DTS)
Port USB 1 podporuje vysokorychlostní
Port USB 2 podporuje super vysokorychlostní
připojení USB (USB 3.1 Gen 1)
1
rychlost připojení měnit. Rychlost a kvalita
V režimu [Standardní]
KD-85XH90xx: 223 W
KD-75XH92xx / 75XH90xx: 182 W
KD-65XH92xx / 65XH90xx: 143 W
KD-55XH92xx / 55XH90xx: 116 W
V režimu [Živý]
KD-85XH9096:340W
KD-75XH9299 / 75XH9296 / 75XH9288 /
75XH9096 / 75XH9005:299W
KD-65XH9299 / 65XH9296 / 65XH9288 /
65XH9096 / 65XH9077 / 65XH9005:236 W
KD-55XH9299 / 55XH9296 / 55XH9288 /
55XH9096 / 55XH9077 / 55XH9005:195 W
Hmotnost (Přibl.) (kg)
se stolovým stojanem
Standardní poloha:
KD-85XH90xx:47,7
KD-75XH92xx / 75XH90xx: 34,4
KD-65XH92xx / 65XH90xx: 23,2
KD-55XH92xx / 55XH90xx: 17,5
Zúžená poloha:
KD-85XH9096:47,7
KD-75XH9299 / 75XH9296 / 75XH9288 /
75XH9096: 34,4
KD-65XH9299 / 65XH9296 / 65XH9288 /
65XH9096 / 65XH9077: 23,2
KD-55XH9299 / 55XH9296 / 55XH9288 /
55XH9096 / 55XH9077: 17,5
bez stolového stojana
KD-85XH90xx: 45,8
KD-75XH92xx / 75XH90xx: 32,9
KD-65XH92xx / 65XH90xx: 22,2
KD-55XH92xx / 55XH90xx: 16,5
Iné
Voliteľné príslušenstvo
Montážna konzola na stenu: SU-WL850 (Len model KD-75XH92xx / 75XH90xx / 65XH92xx
65XH90xx / 55XH92xx / 55XH90xx)
Montážní konzole na stěnu: SU-WL450
Provozní teplota: 0°C - 40°C
Provozní vlhkost: 10 % - 80 % RH
(nekondenzující)
*3 Pokud si přejete podporu 18 Gb/s, nastavte [Formát signálu HDMI] na [Vylepšený formát].
*4 Podrobnosti najdete v online příručce.
