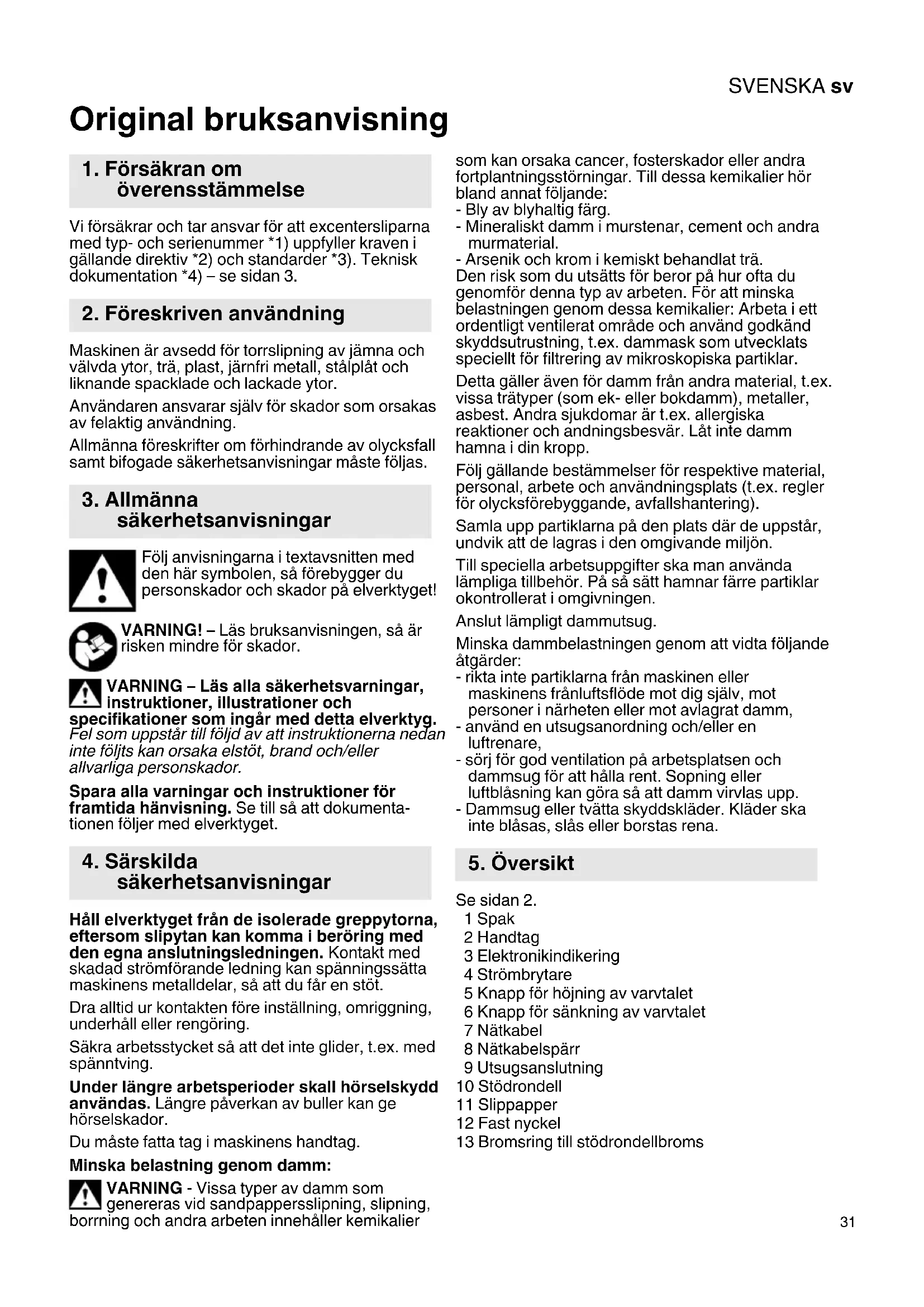

Original bruksanvisning Vi försäkrar och tar ansvar för att excentersliparna med typ- och serienummer *1) uppfyller kraven i gällande direktiv *2) och standarder *3). Teknisk dokumentation *4) – se sidan 3. Maskinen är avsedd för torrslipning av jämna och välvda ytor, trä, plast, järnfri metall, stålplåt och liknande spacklade och lackade ytor. Användaren ansvarar själv för skador som orsakas av felaktig användning. Allmänna föreskrifter om förhindrande av olycksfall samt bifogade säkerhetsanvisningar måste följas. Följ anvisningarna i textavsnitten med den här symbolen, så förebygger du personskador och skador på elverktyget! VARNING! – Läs bruksanvisningen, så är risken mindre för skador. VARNING – Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som ingår med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Spara alla varningar och instruktioner för framtida hänvisning. Se till så att dokumenta- tionen följer med elverktyget. Håll elverktyget från de isolerade greppytorna, eftersom slipytan kan komma i beröring med den egna anslutningsledningen. Kontakt med skadad strömförande ledning kan spänningssätta maskinens metalldelar, så att du får en stöt. Dra alltid ur kontakten före inställning, omriggning, underhåll eller rengöring. Säkra arbetsstycket så att det inte glider, t.ex. med spänntving. Under längre arbetsperioder skall hörselskydd användas. Längre påverkan av buller kan ge hörselskador. Du måste fatta tag i maskinens handtag. Minska belastning genom damm: VARNING - Vissa typer av damm som genereras vid sandpappersslipning, slipning, borrning och andra arbeten innehåller kemikalier som kan orsaka cancer, fosterskador eller andra fortplantningsstörningar. Till dessa kemikalier hör bland annat följande: - Bly av blyhaltig färg. - Mineraliskt damm i murstenar, cement och andra murmaterial. - Arsenik och krom i kemiskt behandlat trä. Den risk som du utsätts för beror på hur ofta du genomför denna typ av arbeten. För att minska belastningen genom dessa kemikalier: Arbeta i ett ordentligt ventilerat område och använd godkänd skyddsutrustning, t.ex. dammask som utvecklats speciellt för filtrering av mikroskopiska partiklar. Detta gäller även för damm från andra material, t.ex. vissa trätyper (som ek- eller bokdamm), metaller, asbest. Andra sjukdomar är t.ex. allergiska reaktioner och andningsbesvär. Låt inte damm hamna i din kropp. Följ gällande bestämmelser för respektive material, personal, arbete och användningsplats (t.ex. regler för olycksförebyggande, avfallshantering). Samla upp partiklarna på den plats där de uppstår, undvik att de lagras i den omgivande miljön. Till speciella arbetsuppgifter ska man använda lämpliga tillbehör. På så sätt hamnar färre partiklar okontrollerat i omgivningen. Anslut lämpligt dammutsug. Minska dammbelastningen genom att vidta följande åtgärder: - rikta inte partiklarna från maskinen eller maskinens frånluftsflöde mot dig själv, mot personer i närheten eller mot avlagrat damm, - använd en utsugsanordning och/eller en luftrenare, - sörj för god ventilation på arbetsplatsen och dammsug för att hålla rent. Sopning eller luftblåsning kan göra så att damm virvlas upp. - Dammsug eller tvätta skyddskläder. Kläder ska inte blåsas, slås eller borstas rena. Se sidan 2. 1 Spak 2 Handtag 3 Elektronikindikering 4 Strömbrytare 5 Knapp för höjning av varvtalet 6 Knapp för sänkning av varvtalet 7 Nätkabel 8 Nätkabelspärr 9 Utsugsanslutning 10 Stödrondell 11 Slippapper 12 Fast nyckel 13 Bromsring till stödrondellbroms

2. Föreskriven användning

säkerhetsanvisningar

säkerhetsanvisningar

5. ÖversiktSVENSKAsv

Kontrollera först att den spänning och frekvens som anges på märkskylten överensstämmer med den nätström du ska använda. Maskinen är bara avsedd för anslutning till uttag som är jordade enligt gällande föreskrifter. Förkoppla alltid en allströmskänslig jordfelsbrytare (RCD) av typ B med en max. aktiveringsström på 30 mA. Om du använder en förlängningssladd måste den vara av treledartyp (med felfri jordledare som ger god kontakt mellan jordanslutningarna på kontakt och uttag).

6.1 Sätta på slippapper

Lätt att sätta på och ta av tack vare kardborrfästet. Tryck bara fast slippappret, så att hålen i slippappret (11) och stödrondellen (10) överensstämmer.

6.2 Ansluta dammsugning

För att utsugseffekten ska bli optimal, fäst slippappret så att hålen i slippappret (11) och stödrondellen (10) överensstämmer. Anslut en passande dammsugare till utsuget (9).

6.3 Sätta fast nätkabel på enheten

Fastsättning: Stoppa in nätkabel (7) tills det tar stopp. Nätkabelspärren låses. Borttagning: Tryck på nätkabelspärren (8) och dra bort nätkabeln (7). Koppla ihop nätkabeln med ett jordat uttag.

7.1 Slå PÅ/AV, ställa in varvtal

Slå på maskinen genom att trycka på strömbrytaren (4). Elektronikindikeringen (3) lyser nu grönt. Maskinen kan nu startas genom att spaken (1) trycks ned. Maskinens varvtal kan ställas in med två driftlägen. Växla mellan driftlägena genom att samtidigt trycka på knapp (5) och knapp (6). Driftläge 1: Genom ändring av spakläget (1) kan varvtalet styras linjärt. Driftläge 2: Genom att trycka på knappen (5) eller (6) höjs/ sänks maxvarvtalet med 1000 min

(rpm). Det kan du göra även när maskinen är igång. Du får lättast fram optimal inställning genom att prova. Slå av maskinen efter slipprocessen genom att trycka på strömbrytaren (4)

Se till att stödrondellen (10) kommer i kontakt med arbetsstycket och slå inte på maskinen förrän detta sker. Avsluta slipprocessen genom att lyfta av stödrondellen (10) från arbetsstycket och slå först av därefter. På det här sättet förhindras uppkomst av fåror i ytan på grund av för hög slipmedelshastighet. Dra alltid ur kontakten före inställning, omriggning, underhåll eller rengöring. Kontrollera med jämna mellanrum att enheten, stödrondellen, nätkabeln och anslutningarna inte är slitna. Rengör maskinen noga med täta intervall. Sug rent motorns ventilationsöppningar med dammsugare. Vid behov rengörs stödrondellen med kardborrfäste (sug ut damm). På så vis håller kardborrbeläggningen längre. Byta sliten stödrondell

1. Stoppa in den fasta nyckeln (12) mellan

stödrondell (10) och bromsring (13) och spärra på så sätt spindeln.

2. Vrid stödrondellen (10) moturs (sett underifrån)

för att ta bort den.

3. Montera alltid den nya stödrondellen (best.nr:

6.30259000) tillsammans med de medföljande, förmonterade underläggsbrickorna.

4. Ta bort den fasta nyckeln (12).

Byta broms till stödrondell/bromsring. Om stödrondellens varvtal höjs efter en tid, så är bromsringen (13) utnött och måste bytas. OBS! Slipar du nötande material (t.ex. gips), så nöts bromsringen ned snabbare. OBS! Om dammsugarens sugeffekt är för hög, kan följden bli att stödrondellbromsen inte fungerar korrekt.

1. Ta av stödrondell (10) enligt beskrivningen

2. Ta bort den gamla bromsringen (13) ur spåret

och byt ut mot en ny bromsring (best.nr: 344113630).

3. Sätt på stödrondell (10) igen enligt

• Elektronikindikeringen (3) blinkar ömsom rött ömsom grönt: Maskinen är ansluten till ett uttag med fel spänning. Kontrollera först att den spänning som anges på märkskylten överensstämmer med den nätström du ska använda.

8. Rengöring, underhåll

9. Åtgärder vid felSVENSKA sv

• Elektronikindikeringen (3) lyser inte vid tillkopplingen: Nätkabeln (7) är inte korrekt ansluten till maskinen eller nätuttaget. Anslut maskinen korrekt.

• Överbelastningsskydd: Elektronikindikeringen (3) lyser rött och maskinens varvtal sjunker till 4000 min

(rpm) under slipprocessen: Temperaturen i maskinen är för hög. Trycket på maskinen har varit för högt under en längre tid. Om du under ett ögonblick utövar mindre tryck på maskinen, så stiger maskinens varvtal igen.

• Överbelastningsskydd: Elektronikindikeringen (3) lyser rött och maskinens varvtal sjunker något: Trycket på maskinen har varit för högt under en kort stund. Om du utövar mindre tryck på maskinen, växlar LED-indikeringen (3) automatiskt tillbaka till grönt.

• Elektronisk säkerhetsavstängning: Elektronikindikeringen (3) lyser rött och maskinen har stannat: På grund av den höga temperaturen är maskinen i säkerhetsläget. Vänta tills maskinen har svalnat och elektronikindikeringen har slocknat.

• Stödrondellbromsen fungerar inte: Sliten bromsring (13) eller skadat spindellager. Kontrollera bromsringen (13) och byt eventuellt ut den (se kapitel 8.). Byt ut ett defekt spindellager (se kapitel 11.). Använd bara Metabo-originaltillbehör. Obs! Tillbehör från Metabo är anpassade efter kardborrbeläggningen. Detta gör att kardborrbeläggningen håller länge. Använd endast tillbehör som uppfyller kraven och specifikationerna i den här bruksanvisningen. Ett komplett tillbehörssortiment hittar du på www.metabo.com eller i katalogen. Endast behörig elektriker får reparera elverktyg! En defekt nätanslutningskabel får endast ersättas med en av metabo:s särskilda original- nätanslutningskablar, som kan beställas från Metabo-service. Ett elektriskt verktyg från Metabo som kräver repa- ration ska skickas till Metabo-återförsäljaren. Adresser, se www.metabo.com. Du hittar reservdelslistor på www.metabo.com. Följ nationella miljöföreskrifter för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör. Förpackningsmaterial måste bortskaffas i enlighet med kommunala riktlinjer baserat på produktmärkningen. Mer information finns på www.metabo.com under service. Gäller endast för EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt EU-direktiv 2012/19/EU om uttjänta el- och elektronikprodukter samt enligt harmoniserad nationell lag ska uttjänta elverktyg källsorteras för miljövänlig återvinning. Förklaringar till uppgifterna finns på sidan 3. Förbehåll för tekniska ändringar. D =Stödrondellens diameter

=Nominell effektförbrukning

=Varvtal vid märkbelastning S =Sliprörelsediameter m =Vikt utan sladd Mätvärdena är uppmätta enligt EN 62841. ~ Växelström Maskinen har skyddsklass I I de tekniska specifikationerna ovan tas även hänsyn till toleranserna (i enlighet med gällande standarder). Utsläppsvärden Dessa värden medger en bedömning av elverktygets utsläpp samt jämförelse med andra eldrivna verktyg. Beroende på förhållandena, elverktygets skick och hur verktygen används kan de faktiska värdena vara högre eller lägre. Räkna även med pauser och perioder med lägre belastning. Använd de uppskattade värdena för att ta fram skyddsåtgärder för användaren, t.ex. organisatoriska åtgärder. Totalt vibrationsvärde (vektorsumma i tre riktningar) räknas fram enligt EN 62841:

h,DS =Onoggrannhet (vibrationer) Typisk A-värderad bullernivå:

= Onoggrannhet När arbete utförs överskrids ljudnivån ibland med 80 dB(A). Använd hörselskydd!

bytt den ut med en ny (best.nr.: 344113630).
