BEDIENUNGSANLEITUNG SXE 1502.5 BL METABO

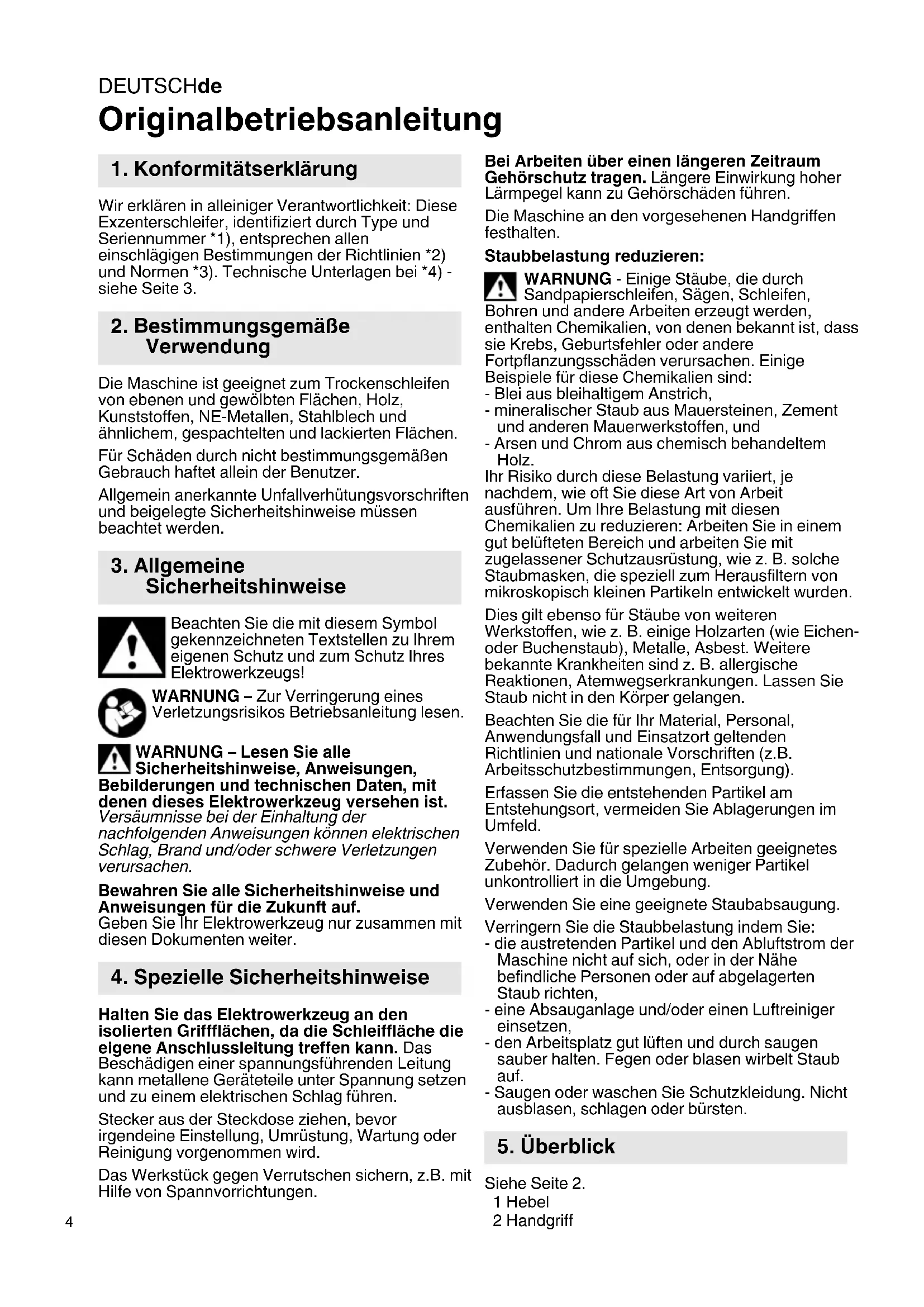

Originalbetriebsanleitung Wir erklären in alleiniger Verantwortlichkeit: Diese Exzenterschleifer, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3). Technische Unterlagen bei *4) - siehe Seite 3. Die Maschine ist geeignet zum Trockenschleifen von ebenen und gewölbten Flächen, Holz, Kunststoffen, NE-Metallen, Stahlblech und ähnlichem, gespachtelten und lackierten Flächen. Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer. Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden. Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs! WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen. WARNUNG – Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter. Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, da die Schleiffläche die eigene Anschlussleitung treffen kann. Das Beschädigen einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. Stecker aus der Steckdose ziehen, bevor irgendeine Einstellung, Umrüstung, Wartung oder Reinigung vorgenommen wird. Das Werkstück gegen Verrutschen sichern, z.B. mit Hilfe von Spannvorrichtungen. Bei Arbeiten über einen längeren Zeitraum Gehörschutz tragen. Längere Einwirkung hoher Lärmpegel kann zu Gehörschäden führen. Die Maschine an den vorgesehenen Handgriffen festhalten. Staubbelastung reduzieren: WARNUNG - Einige Stäube, die durch Sandpapierschleifen, Sägen, Schleifen, Bohren und andere Arbeiten erzeugt werden, enthalten Chemikalien, von denen bekannt ist, dass sie Krebs, Geburtsfehler oder andere Fortpflanzungsschäden verursachen. Einige Beispiele für diese Chemikalien sind: - Blei aus bleihaltigem Anstrich, - mineralischer Staub aus Mauersteinen, Zement und anderen Mauerwerkstoffen, und - Arsen und Chrom aus chemisch behandeltem Holz. Ihr Risiko durch diese Belastung variiert, je nachdem, wie oft Sie diese Art von Arbeit ausführen. Um Ihre Belastung mit diesen Chemikalien zu reduzieren: Arbeiten Sie in einem gut belüfteten Bereich und arbeiten Sie mit zugelassener Schutzausrüstung, wie z. B. solche Staubmasken, die speziell zum Herausfiltern von mikroskopisch kleinen Partikeln entwickelt wurden. Dies gilt ebenso für Stäube von weiteren Werkstoffen, wie z. B. einige Holzarten (wie Eichen- oder Buchenstaub), Metalle, Asbest. Weitere bekannte Krankheiten sind z. B. allergische Reaktionen, Atemwegserkrankungen. Lassen Sie Staub nicht in den Körper gelangen. Beachten Sie die für Ihr Material, Personal, Anwendungsfall und Einsatzort geltenden Richtlinien und nationale Vorschriften (z.B. Arbeitsschutzbestimmungen, Entsorgung). Erfassen Sie die entstehenden Partikel am Entstehungsort, vermeiden Sie Ablagerungen im Umfeld. Verwenden Sie für spezielle Arbeiten geeignetes Zubehör. Dadurch gelangen weniger Partikel unkontrolliert in die Umgebung. Verwenden Sie eine geeignete Staubabsaugung. Verringern Sie die Staubbelastung indem Sie: - die austretenden Partikel und den Abluftstrom der Maschine nicht auf sich, oder in der Nähe befindliche Personen oder auf abgelagerten Staub richten, - eine Absauganlage und/oder einen Luftreiniger einsetzen, - den Arbeitsplatz gut lüften und durch saugen sauber halten. Fegen oder blasen wirbelt Staub auf. - Saugen oder waschen Sie Schutzkleidung. Nicht ausblasen, schlagen oder bürsten. Siehe Seite 2. 1 Hebel 2 Handgriff

1. Konformitätserklärung

2. Bestimmungsgemäße

4. Spezielle Sicherheitshinweise

5. ÜberblickDEUTSCH de

3 Elektronik-Signal-Anzeige 4 Ein-/ Aus-Taste 5 Taste zum Erhöhen der Drehzahl 6 Taste zum Reduzieren der Drehzahl 7 Netzkabel 8 Netzkabel-Arretierung 9 Absaugstutzen 10 Stützteller 11 Schleifblatt 12 Maulschlüssel 13 Bremsring der Stütztellerbremse Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen. Die Maschine darf nur an vorschriftsmäßig geerdete Steckdosen angeschlossen werden. Schalten sie immer einen allstromsensitiven FI-Schutzschalter Type B (RCD) mit einem max. Auslösestrom von 30 mA vor. Wenn ein Verlängerungskabel benötigt wird, muss es dreiadrig (und sein Schutzleiter einwandfrei leitend mit dem Schutzkontakt der Kupplungsdose und dem des Steckers verbunden) sein.

6.1 Schleifblatt anbringen

Einfaches Anbringen und abnehmen durch Kletthaftung. Schleifblatt einfach andrücken, so dass die Löcher von Schleifblatt (11) und Stützteller (10) übereinstimmen.

6.2 Staubabsaugung anschließen

Für optimale Staubabsaugleistung das Schleifblatt so anbringen, dass die Löcher von Schleifblatt (11) und Stützteller (10) übereinstimmen. An den Absaugstutzen (9) ein geeignetes Absauggerät anschließen.

6.3 Netzkabel am Gerät anbringen

Anbringen: Netzkabel (7) bis zum Anschlag einstecken. Die Netzkabel-Arretierung rastet ein. Abnehmen: Netzkabel-Arretierung (8) drücken und Netzkabel (7) abziehen. Verbinden Sie das Netzkabel mit einer geerdeten Steckdose.

7.1 Ein-/Ausschalten, Drehzahl einstellen

Schalten Sie die Maschine ein, indem Sie die Ein-/ Aus-Taste (4) drücken. Die Elektronik-Signal- Anzeige (3) leuchtet jetzt grün. Die Maschine kann nun durch Herunterdrücken des Hebels (1) in Betrieb genommen werden. Die Maschine hat 2 Betriebsarten zum Einstellen der Drehzahl. Um zwischen den Betriebsarten zu wechseln drücken Sie die Taste (5) und die Taste (6) gleichzeitig. Betriebsart 1: Durch Ändern der Hebelposition (1) kann die Drehzahl linear gesteuert werden. Betriebsart 2: Durch Drücken der Tasten (5) oder (6) erhöht / reduziert sich die max. Drehzahl um 1000 min

(rpm). Dies ist auch während des Laufes möglich. Die optimale Einstellung ist am besten durch einen praktischen Versuch zu ermitteln. Schalten Sie nach dem Schleifvorgang die Maschine aus, indem Sie die Ein-/ Aus-Taste (4) drücken.

Bringen Sie den Stützteller (10) in Kontakt mit dem Werkstück und schalten Sie erst dann die Maschine ein. Zum Beenden des Schleifvorgangs, den Stützteller (10) vom Werkstück abheben und erst dann ausschalten. Hierdurch verhindern Sie, dass sich durch zu hohe Geschwindigkeit des Schleifmittels Riefen in der Oberfläche bilden. Stecker aus der Steckdose ziehen, bevor irgendeine Einstellung, Umrüstung, Wartung oder Reinigung vorgenommen wird. Kontrollieren Sie das Gerät, den Stützteller, das Netzkabel und die Anschlüsse regelmäßig auf Verschleiß. Die Maschine regelmäßig, häufig und gründlich reinigen. Dabei die Lüftungsschlitze am Motor mit einem Staubsauger aussaugen. Stützteller mit Kletthaftung bei Bedarf reinigen (Staub absaugen). Dadurch verlängert sich die Lebensdauer des Klett-Haftbelags. Verschlissenen Stützteller erneuern

1. Den Maulschlüssel (12) zwischen Stützteller

(10) und Bremsring (13) stecken und damit die Spindel arretieren.

2. Drehen Sie den Stützteller (10) gegen den

Uhrzeigersinn (von unten betrachtet), um diesen zu entfernen.

3. Montieren Sie den neuen Stützteller (Best.-Nr.:

6.30259000) immer mit den mitgelieferten, vormontierten Unterlegscheiben.

4. Entfernen Sie den Maulschlüssel (12).

Stütztellerbremse / Bremsring erneuern. Erhöht sich nach einiger Zeit die Leerlaufdrehzahl des Stütztellers, dann ist der Bremsring (13) abgenutzt und muss erneuert werden. Hinweis: Wird abrasives Material (z.B. Gips, usw.) geschliffen, nutzt sich der Bremsring zwangsläufig schneller ab. Hinweis: Eine zu hohe Saugleistung Ihres Absauggeräts kann zu einer Fehlfunktion der Stütztellerbremse führen.

1. Stützteller (10) abnehmen, wie oben

2. Den alten Bremsring (13) aus seiner Nut

8. Reinigung, WartungDEUTSCHde

entfernen und durch einen neuen Bremsring (Best.-Nr.: 344113630) ersetzen.

3. Stützteller (10) wieder anbringen, wie oben

• Die Elektronik-Signal-Anzeige (3) blinkt abwechselnd rot und grün: Die Maschine ist an einer Steckdose mit falscher Spannung angeschlossen. Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung mit den Daten Ihres Stromnetzes übereinstimmt.

• Die Elektronik-Signal-Anzeige (3) leuchtet beim Einschalten nicht: Das Netzkabel (7) ist nicht richtig an Maschine oder Netzsteckdose angeschlossen. Schließen Sie die Maschine richtig an.

• Überlastschutz: Die Elektronik-Signal- Anzeige (3) leuchtet rot und die Drehzahl der Maschine sinkt während des Schleifvorgangs auf 4000 min

(rpm) ab: Die Temperatur in der Maschine ist zu hoch. Der Druck auf die Maschine ist für längere Zeit zu hoch. Üben Sie für einen Moment weniger Druck auf die Maschine aus, dann steigt die Drehzahl der Maschine wieder an.

• Überlastschutz: Die Elektronik-Signal- Anzeige (3) leuchtet rot und die Drehzahl der Maschine sinkt leicht: Der Druck auf die Maschine ist für einen kurzen Moment zu hoch. Üben Sie weniger Druck auf die Maschine aus, dann schaltet die LED-Anzeige (3) automatisch wieder auf grün.

• Elektronische Sicherheitsabschaltung: Die Elektronik-Signal-Anzeige (3) leuchtet rot und die Maschine hat angehalten: Die Maschine befindet sich aufgrund der hohen Temperatur im Sicherheitsmodus. Warten Sie bis die Maschine abgekühlt ist und die Elektronik-Signal- Anzeige erlischt.

• Die Stütztellerbremse funktioniert nicht: Verschlissener Bremsring (13) oder beschädigtes Spindellager. Überprüfen Sie den Bremsring (13) und tauschen Sie ihn gegebenenfalls aus (Siehe Kapitel 8.). Lassen Sie ein defektes Spindellager austauschen (Siehe Kapitel 11.). Verwenden Sie nur original Metabo Zubehör. Hinweis: Zubehör von Metabo ist auf den Klett- Haftbelag der Maschine abgestimmt. Dies führt zu einer langen Lebensdauer des Klett-Haftbelags. Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt. Zubehör-Komplettprogramm siehe www.metabo.com oder Katalog. Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführt werden! Eine defekte Netzanschlussleitung darf nur durch eine spezielle, originale Netzanschlussleitung von metabo ersetzt werden, die über den Metabo Service erhältlich ist. Mit reparaturbedürftigen Metabo Elektrowerk- zeugen wenden Sie sich bitte an Ihre Metabo- Vertretung. Adressen siehe www.metabo.com. Ersatzteillisten können Sie unter www.metabo.com herunterladen. Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör. Verpackungsmaterialien müssen entsprechend Ihrer Kennzeichnung nach kommunalen Richtlinien entsorgt werden. Weitere Hinweise finden Sie auf www.metabo.com im Bereich Service. Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Erläuterungen zu den Angaben auf Seite 3. Änderungen im Sinne des technischen Fortschritts vorbehalten. D =Durchmesser des Stütztellers

=Nennaufnahmeleistung

=Drehzahl bei Leerlauf

=Drehzahl bei Nennlast S =Schwingkreisdurchmesser m =Gewicht ohne Netzkabel Messwerte ermittelt gemäß EN 62841. ~ Wechselstrom Maschine der Schutzklasse I Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards). Emissionswerte Diese Werte ermöglichen die Abschätzung der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung höher oder geringer ausfallen. Berücksichtigen Sie zur

9. Störungsbeseitigung

13. Technische DatenDEUTSCH de

Abschätzung Arbeitspausen und Phasen geringerer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen. Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841:

h, DS =Schwingungsemissionswert (Oberflächen schleifen)

h,DS =Unsicherheit (Schwingung) Typische A-bewertete Schallpegel

=Schallleistungspegel

= Unsicherheit Beim Arbeiten kann der Geräuschpegel 80 dB(A) überschreiten. Gehörschutz tragen!ENGLISHen
