BRUGSANVISNING SXE 1502.5 BL METABO

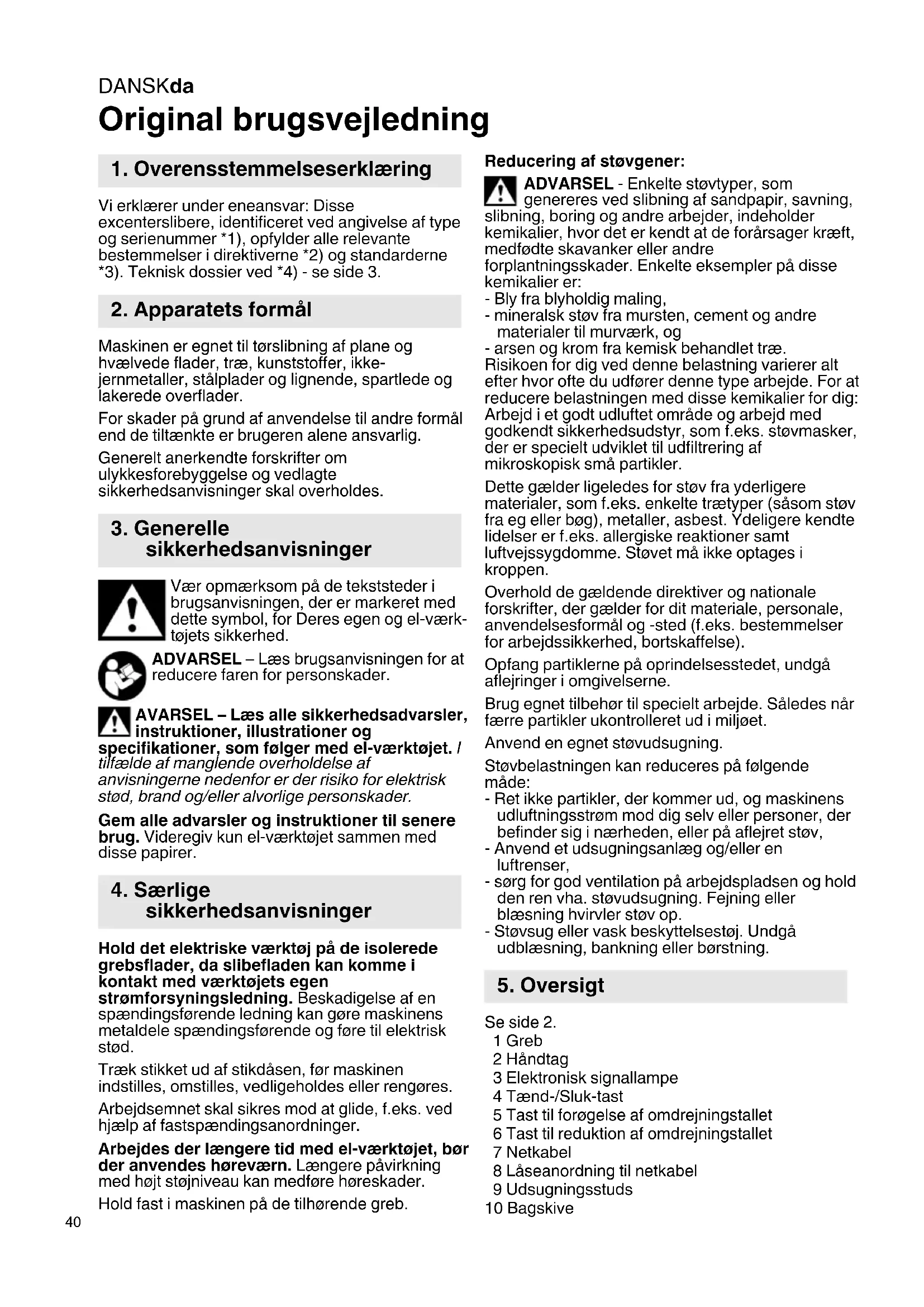

Original brugsvejledning Vi erklærer under eneansvar: Disse excenterslibere, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestemmelser i direktiverne *2) og standarderne *3). Teknisk dossier ved *4) - se side 3. Maskinen er egnet til tørslibning af plane og hvælvede flader, træ, kunststoffer, ikke- jernmetaller, stålplader og lignende, spartlede og lakerede overflader. For skader på grund af anvendelse til andre formål end de tiltænkte er brugeren alene ansvarlig. Generelt anerkendte forskrifter om ulykkesforebyggelse og vedlagte sikkerhedsanvisninger skal overholdes. Vær opmærksom på de tekststeder i brugsanvisningen, der er markeret med dette symbol, for Deres egen og el-værk- tøjets sikkerhed. ADVARSEL – Læs brugsanvisningen for at reducere faren for personskader. AVARSEL – Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Gem alle advarsler og instruktioner til senere brug. Videregiv kun el-værktøjet sammen med disse papirer. Hold det elektriske værktøj på de isolerede grebsflader, da slibefladen kan komme i kontakt med værktøjets egen strømforsyningsledning. Beskadigelse af en spændingsførende ledning kan gøre maskinens metaldele spændingsførende og føre til elektrisk stød. Træk stikket ud af stikdåsen, før maskinen indstilles, omstilles, vedligeholdes eller rengøres. Arbejdsemnet skal sikres mod at glide, f.eks. ved hjælp af fastspændingsanordninger. Arbejdes der længere tid med el-værktøjet, bør der anvendes høreværn. Længere påvirkning med højt støjniveau kan medføre høreskader. Hold fast i maskinen på de tilhørende greb. Reducering af støvgener: ADVARSEL - Enkelte støvtyper, som genereres ved slibning af sandpapir, savning, slibning, boring og andre arbejder, indeholder kemikalier, hvor det er kendt at de forårsager kræft, medfødte skavanker eller andre forplantningsskader. Enkelte eksempler på disse kemikalier er: - Bly fra blyholdig maling, - mineralsk støv fra mursten, cement og andre materialer til murværk, og - arsen og krom fra kemisk behandlet træ. Risikoen for dig ved denne belastning varierer alt efter hvor ofte du udfører denne type arbejde. For at reducere belastningen med disse kemikalier for dig: Arbejd i et godt udluftet område og arbejd med godkendt sikkerhedsudstyr, som f.eks. støvmasker, der er specielt udviklet til udfiltrering af mikroskopisk små partikler. Dette gælder ligeledes for støv fra yderligere materialer, som f.eks. enkelte trætyper (såsom støv fra eg eller bøg), metaller, asbest. Ydeligere kendte lidelser er f.eks. allergiske reaktioner samt luftvejssygdomme. Støvet må ikke optages i kroppen. Overhold de gældende direktiver og nationale forskrifter, der gælder for dit materiale, personale, anvendelsesformål og -sted (f.eks. bestemmelser for arbejdssikkerhed, bortskaffelse). Opfang partiklerne på oprindelsesstedet, undgå aflejringer i omgivelserne. Brug egnet tilbehør til specielt arbejde. Således når færre partikler ukontrolleret ud i miljøet. Anvend en egnet støvudsugning. Støvbelastningen kan reduceres på følgende måde: - Ret ikke partikler, der kommer ud, og maskinens udluftningsstrøm mod dig selv eller personer, der befinder sig i nærheden, eller på aflejret støv, - Anvend et udsugningsanlæg og/eller en luftrenser, - sørg for god ventilation på arbejdspladsen og hold den ren vha. støvudsugning. Fejning eller blæsning hvirvler støv op. - Støvsug eller vask beskyttelsestøj. Undgå udblæsning, bankning eller børstning. Se side 2. 1 Greb 2 Håndtag 3 Elektronisk signallampe 4 Tænd-/Sluk-tast 5 Tast til forøgelse af omdrejningstallet 6 Tast til reduktion af omdrejningstallet 7 Netkabel 8 Låseanordning til netkabel 9 Udsugningsstuds 10 Bagskive

sikkerhedsanvisninger

sikkerhedsanvisninger

11 Slibepapir 12 Gaffelnøgle 13 Bremsering til bagskivebremse Før du tager maskinen i brug, skal du kontrollere, at den angivne netspænding og frekvens på typeskiltet er i overensstemmelse med data for din strømforsyning. Maskinen må kun tilsluttes stikkontakter med jord. Man skal altid sikre med et universalt FI-relæ type B (RCD) med en maks. brydestrøm på 30 mA. Hvis der anvendes en forlængerledning, skal den være treledet (og dens beskyttelsesleder være forbundet korrekt med stikproppens og stikkets beskyttelseskontakt).

6.1 Påsætning af slibepapir

Nem at sætte på og tage af på grund af velcrolukning. Slibepapiret trykkes blot på, så slibepapirets (11) og bagskivens (10) huller sidder over hinanden.

6.3 Montering af netkablet på apparatet

Montering: Indsæt netkablet (7) helt til anslag. Låseanordningen til netkablet falder på plads. Udtrækning: Tryk på låseanordningen til netkablet (8) og træk netkablet (7) ud. Forbind netkablet med en stikdåse med jordforbindelse.

7.1 Tænd/sluk, indstilling af omdrejningstal

Den elektroniske signalindikator (3) lyser nu grønt. Maskinen kan nu sættes i drift ved tryk på grebet (1). Maskine har to driftstilstande til indstilling af omdrejningstallet. For at skifte mellem driftstilstandene skal du trykke på tasten (5) og tasten (6) samtidigt. Driftstilstand 1: Ved ændring af grebspositionen (1) kan omdrejningstallet styres lineært. Driftstilstand 2: Ved tryk på tasterne (5) eller (6) øges/reduceres det maksimale omdrejningstal med 1000 min

(omdr/ min). Det kan også gøres, mens maskinen kører. Den optimale indstilling findes bedst ved at prøve sig frem. Sluk maskinen efter slibningen ved at trykke på On- /Off-tasten (4).

7.2 Arbejdsanvisninger

Bring bagskiven (10) i kontakt med emnet og tænd først derefter maskinen. For at afslutte slibningen, skal man løfte bagskiven (10) fra emnet og først derefter slukke. Herved forhindrer du, at der dannes riller i overfladen på grund af en for høj hastighed på slibemidlet. Træk stikket ud af stikdåsen, før maskinen indstilles, omstilles, vedligeholdes eller rengøres. Kontrollér jævnligt apparatet, bagskiven, netkablet og tilslutningerne for slid. Rengør maskinen regelmæssigt, ofte og grundigt. Fjern støv fra motorens ventilationsspalter med en støvsuger. Rengør bagskiven med velcrohæftning efter behov (udsug støv). Derved forlænges holdbarheden på den hæftende velcrobelægning. Udskift en slidt bagskive

1. Indsæt gaffelnøglen (12) mellem bagskive (10)

6.30259000) med de medfølgende, formonterede underlægsskiver.

4. Fjern gaffelnøglen (12).

Udskift bagskivebremse/bremsering. Stiger bagskivens tomgangshastighed efter nogen tid, er bremseringen (13) slidt og skal udskiftes. Bemærk: Ved slibning af abrasivt materiale (f.eks. gips osv.) slides bremseringen nødvendigvis hurtigere. Bemærk: En for høj sugeeffekt på udsugningsapparatet kan føre til fejlfunktion på bagskivebremsen.

1. Fjern bagskiven (10) som beskrevet ovenfor.

2. Tag den gamle bremsering (13) ud af noten og

• Den elektroniske signalindikator (3) blinker skiftevis rødt og grønt: Maskinen er tilsluttet til en stikdåse med forkert spænding. Før du tager maskinen i brug, skal du kontrollere, at den angivne netspænding på typeskiltet stemmer overens med data for din strømforsyning.

9. Afhjælpning af fejlDANSKda

ikke ved tænding: Netkablet (7) er ikke tilsluttet korrekt på maskinen eller netstikdåsen. Tilslut maskinen korrekt.

(omdr/min): Temperaturen i maskinen er for høj. Trykket på maskinen er for højt i længere tid. Udøv et mindre tryk på maskinen et øjeblik, og så stiger maskinens omdrejningstal igen.

• Overbelastningssikring: Den elektroniske signalindikator (3) lyser rødt og omdrejningstallet på maskinen falder let: Trykket på maskinen er for højt i et kort øjeblik. Udøv et mindre tryk på maskinen, og så skifter LED- visningen (3) automatisk igen til grøn.

• Elektronisk sikkerhedsafkobling: Den elektroniske signalindikator (3) lyser rødt og maskinen er standset: Maskinen befinder sig i sikkerhedstilstand på grund af den høje temperatur. Vent, til maskinen er afkølet og den elektroniske signalindikator slukker.

• Bagskivebremsen fungerer ikke: Slidt bremsering (13) eller beskadiget spindelleje. Kontrollér bremseringen (13) og udskift den i givet fald (se kapitel 8.). Få et defekt spindelleje udskiftet (se kapitel 11.). Brug kun originalt Metabo-tilbehør. Bemærk: Tilbehør fra Metabo er tilpasset maskinens hæftende velcrobelægning. Dette fører til en lang holdbarhed på den hæftende velcrobelægning. Brug kun tilbehør, der opfylder de krav og specifikationer, som er angivet i denne brugsanvisning. Det komplette tilbehørsprogram findes på www.metabo.com eller i kataloget. Reparationer på el-værktøjer må kun udføres af en elektriker! Et defekt netkabel må kun udskiftes med en speciel, original netledning fra metabo, der er tilgængelig hos Metabo service. Henvend Dem til Deres Metabo-forhandler, når De skal have repareret Deres Metabo el-værktøj. Adresser findes på www.metabo.com. Reservedelslister kan downloades på www.metabo.com. Overhold de nationale regler om miljøvenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør. Emballagematerialer skal bortskaffes i overenstemmelse med deres mærkning iht. retningslinjerne i din kommune. Yderligere oplysninger findes på www.metabo.com i området service. Kun for EF-lande: El-værktøj må ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og gennemførelsen i national lovgivning skal brugte el-værktøjer indsamles adskilt og afleveres miljørigtigt til genbrug. Forklaringer til oplysningerne på side 3. Forbeholdt ændringer som følge af tekniske fremskridt. D =Bagskivens diameter

=Omdrejningstal ved friløb

=hastighed ved nominel belastning S =Svingbevægelsesdiameter m =vægt uden netkabel Måleværdier beregnet iht. EN 62841. ~ Vekselstrøm Klasse I maskine De angivne tekniske data er tolerancesat (svarende til de aktuelt gældende standarder). Emissionsværdier Disse værdier gør det muligt at bestemme el- værktøjets emissioner og sammenligne forskellige el-værktøjer med hinanden. Alt efter el-værktøjets eller indsatsværktøjernes anvendelsesbetingelser og tilstand kan den faktiske belastning være højere eller lavere. Tag også højde for arbejdspauser og perioder med lav belastning. Træf de nødvendige beskyttelsesforanstaltninger for brugeren, f.eks. organisatoriske foranstaltninger, på baggrund af de anslåede værdier. Samlet vibration (vektorsum af tre retninger) beregnet iht. EN 62841:

h,DS =Usikkerhed (vibration) Typiske A-vægtede lydniveauer

= usikkerhed Ved arbejde kan støjniveauet overskride 80 dB(A). Brug høreværn!
