BRUKSANVISNING EH503AC Vonroc

SV Översättning av bruksanvisning i original

Denna produkt är endast avsedd för väl isolerade utrymmen eller tillfällig användning.

04

Läs de medföljande säkerhetsvarningarna, de kompletterande säkerhetsvarningarna och anvisningarna. Underlåtenhet att följa säkerhetsvarningarna och anvisningarna kan orsaka elstöt, brand och/eller allvarlig skada. Spara säkerhetsvarningarna och anvisningarna som framtida bruk.

Följande symboler används i användarhandboken eller på produkten:

Läsanvändarhandboken.

Anger risk för personskada, dödsfall eller skada på verktyget om anvisningarna i denna handbok inte följs.

Anger risk för elstöt.

Viktigt! WARNING: Täck inte över elementet för att undvika överhettning.

Kassera inte produkten i olämpliga containrar.

Produkten uppfyller gällande säkerhetsnormer i EU-direktiven.

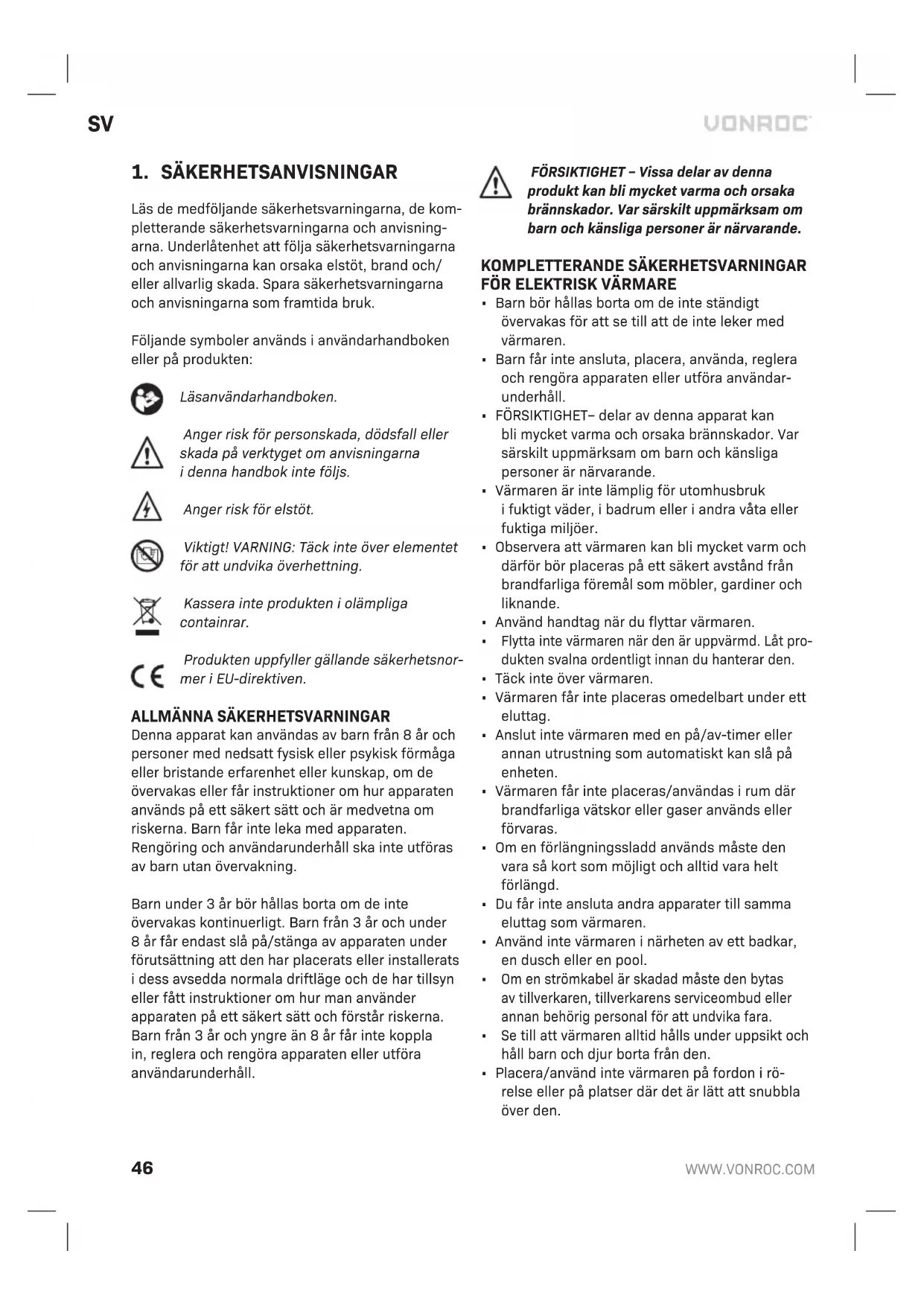

ALLMÄNNA SÄKERHETSVARNINGAR

Denna apparat kan användas av barn från 8 år och personer med nedsatt fysisk eller psykisk förmåga eller bristande erfarenhet eller kunskap, om de övervakas eller får instruktioner om hur apparaten används på ett säkert sätt och är medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och användarunderhåll ska inte utföras av barn utan övervakning.

Barn under 3 år bör hållas borta om de inte övervakas kontinuerligt. Barn från 3 år och under 8 år får endast slå på/stänga av apparaten under förutsättning att den har placerats eller installerats i dess avsedda normala driftläge och de har tillsyn eller fått instruktioner om hur man använder apparaten på ett säkert sätt och förstår riskerna. Barn från 3 år och yngre än 8 år får inte koppla in, reglera och rengöra apparaten eller utföra användarunderhåll.

FÖRSIKTIGHET – Vissa delar av denna produkt kan bli mycket varma och orsaka brännskador. Var särskilt uppmärksam om barn och känsliga personer är närvarande.

KOMPLETTERANDE SÄKERHETSVARNINGAR FÖR ELEKTRISK VÄRMARE

• Barn bör hållas borta om de inte ständigt övervakas för att se till att de inte leker med värmaren.
• Barn får inte ansluta, placera, använda, reglera och rengöra apparaten eller utföra användar-underhåll.
• FÖRSIKTIGHET– delar av denna apparat kan bli mycket varma och orsaka brännskador. Var särskilt uppmärksam om barn och känsliga personer är närvarande.
• Värmaren är inte lämplig för utomhusbruk i fuktigt väder, i badrum eller i andra våta eller fuktiga miljöer.
• Observera att värmaren kan bli mycket varm och därför bör placeras på ett säkert avständ från brandfarliga föremål som möbler, gardiner och liknande.
• Använd handtag när du flyttar värmaren.
• Flytta inte värmaren när den är uppvärmd. Låt produkten svalna ordentligt innan du hanterar den.
• Täck inte över värmaren.
• Värmaren får inte placeras omedelbart under ett eluttag.
• Anslut inte värmaren med en på/av-timer eller annan utrustning som automatiskt kan slå på enheten.
• Värmaren får inte placeras/användas i rum där brandfarliga vätskor eller gaser används eller förvaras.
• Om en förlängningssladd används måste den vara så kort som möjligt och alltid vara helt förlängd.
• Du får inte ansluta andra apparater till samma eluttag som värmaren.
• Använd inte värmaren i närheten av ett badkar, en dusch eller en pool.
• Om en strömkabel är skadad måste den bytas av tillverkaren, tillverkarens serviceombud eller annan behörig personal för att undvika fara.
• Se till att värmaren alltid hålls under uppsikt och håll barn och djur borta från den.

• Placera/använd inte värmaren på fordon i rörelse eller på platser där det är lätt att snubbla över den.

• Koppla ur värmaren från eluttaget när den inte används under en längre tid. Dra ut kontakten rakt ut, ta aldrig bort kontakten genom att dra i sladden.

• Placera värmaren längt från gardiner eller platser där luftintagsöppningar lätt kan blockeras.
• Strömkopplingen är vattentät när den inte används. För att förhindra eventuella elektriska stötar eller läckström ska värmaren aldrig hanteras med blöta händer med blöta händer. Använd inte heller värmaren när det finns vatten på nätsladden.
• Kassera inte elektriska apparater som osorterat kommunalt avfall, använd separata återvinningscentraler. Kontakta lokala myndigheter för information om tillgängliga insamlingssystem. Om den elektriska apparaten slängs på deponier eller soptippar kan farliga ämnen läcka ut i grundvattnet och komma in i näringskedjan, vilket kan skada din hälsa och ditt välbefinnande.

Varning! Använd inte denna värmare i små rum när de är upptagna av personer som inte kan lämna rummet på egen hand, såvida inte konstant övervakning tillhandahålls.

Varning! För att minska risken för brand bör du hålla textilier, gardiner eller annat brännbart material på minst 1 m avständ från luftutloppet.

Elsäkerhet

Följ alltid säkerhetsföreskrifterna som gäller i ditt land när du arbetar med elverktyg för att minska risken för brand, elstöt och personskada. Läs följande säkerhetsanvisningar och även de medföljande säkerhetsanvisningarna.

Kontrollera alltid så att spänningen på nätet motsvarar den spänning som finns angiven på märkplåten.

Anslutning till strömförsörjning

Kontrollera att strömförsörjningen och kontakten används i enlighet med din maskin. Ta en titt på typskylten på maskinen. Alla ändringar ska utföras av en behörig elektriker.

Varning! Denna maskin måste jordas. Om maskinen inte är ordentligt jordad kan den

orsaka elstötar. Se till att eluttaget är jordat. Vid tveksamheter ska detta kontrolleras med hjälp av en behörig elektriker.

Varning! Undvik kontakt med terminalerna på kontakten när du sätter i (eller tar bort) kontakten i (från) eluttaget. Beröring kommer att orsaka allvarliga elektriska stötar.

Byt kablar eller kontakter

Om en strömkabel måste bytas ut ska detta göras av tillverkaren eller dennes ombud för att undvika en säkerhetsrisk. Kasta omedelbart bort gamla kablar eller kontakter när de har ersatts av nya. Det är farligt att sätta i kontakten på en lös kabel till vägguttaget.

Använda förlängningskabel

Använd alltid endast godkända förlängningssladdar som är lämpliga för maskinens märkeffekt. Minsta ledarstorlek är 2,5 mm ^2 . Om du använder en sladd-vinda, vira alltid av sladden fullständigt.

Denna elektriska PTC-värmefläkt är endast avsedd för lager och verkstäder. Använd inte produkten för något annat ändamål. Värmaren kan användas i slutna rum i fristående läge för rumsuppvärmning. Värmaren får endast användas helt monterad och stående vertikalt på en stabil yta. Den har en termostat och en självåterställande termisk avstängning för att styra värmeelementet och därmed temperaturen.

TEKNISKA SPECIFIKATIONER

Modell-nr EH503AC EH504AC
Strömförsörjning 380-400 V 3~ 50 Hz
Effekt 5000W 9000W
Skyddsklass Klass I
IP-klass IP20
Inställningar	50W (endast fläkt)3300W/5000W	80W (endast fläkt)6000W/9000W
Självåterställande termostat	75 °C 70 °C
Uppvärmningskapacitet	48 m^2 80 m^2
Sladdens längd 1,6 m
Modell-nr EH503AC EH504AC
Vikt 4,4 kg 7,1 kg

BESKRIVNING

Siffrorna i texten hänvisar till diagrammen på sidorna 2-3.

1. Handtag
2. Värmeelement
3. Luftinlopp
4. Luftutlopp
5. Effektmätare
6. Funktionsvred
7. Av
8. Fläkt
9. Läge för låg värme
10. Läge för hög värme
    11.Termostatvred
11. Justeringsvred för lutning
    13.Strömkabel

3. ANVÄNDNING

Kontrollera om enheten är skadad före användning och använd den endast i gott skick.

När du använder värmaren för första gången kan du märka ett litet rökutsläpp. Detta är helt normalt och det upphör efter en kort tid. Värmeelementet är tillverkat av rostfritt stål och täcktes med skyddsolja vid tillverkningen. Röken orsakas av den kvarlämnade oljan vid uppvärmning.

Placera den elektriska värmaren (fig. A)

• Placera värmaren upprätt på ett stabilt och plant underlag.
• Håll ett avständ på minst 1 m mellan husets och väggarnas framsida, brännbara material (möbler, gardiner etc.) och 30 cm från alla andra ytor. Förvaras åtskilt från våta miljöer.
• När värmaren inte har använts på länge ska du alltid kontrollera att värmeelementet (2) är rent och dammfritt.

Varning! Se till att placera värmaren på en säker plats, så att du inte lätt kan snubbla över den och kabeln. Se till att placera värmaren så att den inte kan falla ner/av.

Starta den elektriska värmaren (fig. A, B)

• Vrid justeringvreden (12) moturs för att lossa.
• Luta värmaren till önskat läge.
• Vrid justeringsvreden (12) medurs för att dra åt ordentligt.
• Anslut kabeln (13) till eluttaget.
• Ställ termostatvredet (11) på max.
• Värmaren slås på när funktionsvredet (6) är inställt på en av funktionsinställningarna.
• Strömindikatorlampan (5) tänds.
• När rummet uppnått önskad temperatur vrider du tillbaka termostatvredet (11) långsamt tills ett klick hörs och strömindikatorlampan (5) släcks.
• Värmaren startar och stannar nu automatiskt och håller därför rumstemperaturen konstant. Det betyder att värmeelementet och fläkten startar igen när temperaturen har sjunkit.

Funktionsinställningar (fig. B)

Vrid på funktionsvredet (6) för att växla mellan de olika funktionerna.

• Avstängd (7)
• Endast fläkt (8)
• Läge för låg värme(9)
• Läge för hög värme(10)

Tippbrytare

Den här värmaren har ett digitalt tippskydd. Detta skydd säkerställer att systemet automatiskt stänger av värmaren om den inte placeras upprätt på en fast och jämn yta eller om den välter. Om detta inträffar ställer du värmaren på ett fast och plant underlag och starta den igen.

Automatisk överhettningskontroll

Denna värmare är utrustad med säkerhetsintern värmebegränsande termostat och överhettningsskyddskrets. När en potentiell överhettningstemperatur uppnås stänger systemet automatiskt av elementet.

Stoppa den elektriska värmaren (fig. A,)

Låt apparaten svalna innan du stänger av den med hjälp av ventilationsfunktionen.

• Vrid termostatvredet (11) till det lägsta läget och vrid funktionsvredet till fläktläge (8).
• Låt fläkten kyla ner apparaten i några minuter.
• Vrid funktionsvredet (6) till av-läge (7).
• Dra ut kontakten ur eluttaget.

Förvaring av den elektriska värmaren

• Låt alltid värmaren svalna helt innan apparaten ställs undan för förvaring.
• Vira aldrig kabeln runt värmaren.

Varning! Förvara aldrig maskinen i en våt eller dammig miljö

4. UNDERHÅLL

Stäng alltid av maskinen och ta ut strömkontakten från strömkällan innan rengöring och underhåll.

Rengöring

Låt maskinen svalna helt innan rengöring.

• Rengör värmaren med en torr trasa eller dammsugare.
• För att skydda höljet, stänk inte vatten på värmaren och använd aldrig lösningsmedel som bensin, isoamylacetat, toluen etc. för att rengöra värmaren.
• När värmaren ställs undan för förvaring ska den ha svalnat av först, och den ska hållas torr.

Felsökning

Om den elektriska värmaren inte fungerar bra ger vi dig några möjliga orsaker och deras lösningar.

Problem Möjlig orsak Lösning
Värmaren fungerar inte, även när den är inkopplad och omkopplaren är termostaten påslagen.	Kontakten är lös, dålig anslutning	Dra ut kontakten, kontrollera anslutningen av kontakten och uttaget. Anslut sedan igen.
	Ingen ström i uttaget	Sätt i kontakten i ett fungerande uttag
	Tippskydd	Placera värmaren på ett stabilt och plant underlag.
	Överhettningsskydd	Koppla ur strömmen till värma-ren och vänta i minst 30 minuter så att den svalnar innan du startar den igen.
Värmeelementet glöder	Ingångsspän-ningen är för hög eller för låg	Använd strömförsörjning enligt märkningen på etiketten
	Luftintags-gallret (3) är blockerat	Håll värmaren långt från föremål som gardin, plastpåse, papper och andra saker som kan täcka intaget eller kan hindra luftintaget

Problem Möjlig örsak Lösning
Apparaten värms inte upp, bara fläkten fungerar	Omkopplaren har inte ställts in på värmeinställningen	Vrid omkopplaren till värmeinställning
	Termostaten aktiverades	Vrid termostaten och lyssna om det finns öppen/stäng-signal. Om det inte hörs något klick och termostaten inte är skadad, slås värmaren på automatiskt när apparaten svalnat
	Den auto-matiska avstängningen fungerade	Stäng av värmaren och inspektera blockering av inlopp eller utlopp. Koppla ur kontakten och vänta minst 10 minuter tills skyddssystemet återställs innan du försöker starta om värmaren.
Onormalt ljud	Apparaten står inte upp	Ställ värmaren på en plan yta

MILJÖ

Felaktig och/eller kasserad elektrisk eller elektronisk utrustning måste lämnas in på lämpliga återvinningsstationer.

Endast för EU-länder

Kassera inte elverktyg i hushållsavfall. Enligt den europeiska riktlinjen 2012/19/EU om kasserad elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt måste elverktyg som inte längre är användbara samlas in separat och kasseras på ett miljövänligt sätt.

GARANTI

VONROC-produkter är utvecklade enligt högsta kvalitetsstandard och garanteras fria från defekter i både material och utförande under den period som lagen föreskriver från och med inköpsdatumet. Om produkten skulle utveckla fel under denna period på grund av defekt material och/eller utförande, kontakta då VONROC direkt.

Följande omständigheter är undantagna från denna garanti:

• Reparationer och/eller ändringar har gjorts eller försökts utföras på maskinen av obehöriga servicecenter;
• Normalt slitage;
• Verktyget har missbrukats, använts på fel sätt eller underhållits felaktigt;

SV

VONROC

- Reservdelar som inte är original har använts.

Detta utgör den enda garantin som företaget ger antingen uttryckt eller underförstått. Det finns inga andra garantier uttryckta eller underförstådda som sträcker sig bortom detta, inklusive de underförstådda garantierna för säljbarhet och lämplighet för ett visst syfte. Under inga omständigheter ska VONROC hållas ansvarigt för indirekta skador eller följdskador. Återförsäljarnas åtgärder ska begrän-sas till reparation eller byte av enheter eller delar som inte uppfyller kraven.

Produkten och användarhandboken kan ändras. Specifikationerna kan ändras utan förvarning.

Modellbeteckning: EH503AC
Artikel Symbol Värde	Enhet Artikel	Enhet
Värmeeffekt				Typ av värmeinmatning, endast för lokala förvaringsvärmare för elektrisk lagring (välj en)
Nominell värmeeffekt	Pnom 5,0 kW			manuell värmeladdningskontroll, med integrerad termostat	Nr
Minsta värmeeffekt (indikativ)	Pmin 3,3 kW			manuell värmeladdningskontrollmed rums- och/ellerutetemperaturåterkoppling	Nr
Maximal kontinuerlig värmeeffekt	Pmax,c 5,0 kW			elektronisk värmeladdningskontrollmed rums- och/ellerutetemperaturåterkoppling	Nr
Extra elförbrukning fläktassisterad värmeeffekt Nr
Vid nominell värmeeffekt	elmax 0 kW			Typ av värmeeffekt/rumstemperaturreglering (välj en)
Vid minsta nominell värmeeffekt	elmin 0 kW			enstegs värmeeffekt och ingen rumstemperaturreglering	Nr
I standbyläge	eISB	0 kW		Två eller flera manuella steg, ingen rumstemperaturreglering	Nr
				med mekanisk termostatrumstemperaturreglering	Ja
				med elektronisk rumstemperaturreglering	Nr
				elektronisk rumstemperaturreglering plus dagtimer	Nr
				elektronisk rumstemperaturreglering plus veckotimer	Nr
				Andra kontrollalternativ (flera val möjliga)
				rumstemperaturreglering, med närvarodetektering	Nr
				rumstemperaturreglering, med detektering av öppna fönster	Nr
				med alternativ för fjärrkontroll	Nr
				med adaptiv startkontroll	Nr
				med begränsad arbetstid	Nr
				med svart lampsensor	Nr
Kontaktuppgifter	VONROC • Lingenstraat 6 • 8028 PM • Zwolle • Nederländerna
Modellbeteckning: EH504AC
Artikel Symbol Värde	Enhet Artikel	Enhet
Värmeeffekt				Typ av värmeinmatning, endast för lokala förvaringsvärmare för elektrisk lagring (välj en)
Nominell värmeeffekt	Pnom 9,0 kW			manuell värmeladdningskontroll, med integrerad termostat	Nr
Minsta värmeeffekt (indikativ)	Pmin 6,0 kW			manuell värmeladdningskontrollmed rums- och/ellerutetemperaturåterkoppling	Nr
Maximal kontinuerlig värmeeffekt	Pmax,c 9,0 kW			elektronisk värmeladdningskontrollmed rums- och/ellerutetemperaturåterkoppling	Nr
Extra elförbrukning fläktassisterad värmeeffekt Nr
Vid nominell värmeeffekt	elmax 0 kW			Typ av värmeeffekt/rumstemperaturreglering (välj en)
Vid minsta nominell värmeeffekt	elmin 0 kW			enstegs värmeeffekt och ingenrumstemperaturreglering	Nr
I standbyläge	eISB	0 kW		Två eller flera manuella steg, ingenrumstemperaturreglering	Nr
				med mekanisk termostatrumstemperaturreglering	Ja
				med elektronisk rumstemperaturreglering	Nr
				elektronisk rumstemperaturreglering plusdagtimer	Nr
				elektronisk rumstemperaturreglering plusveckotimer	Nr
				Andra kontrollalternativ (flera val möjliga)
				rumstemperaturreglering, mednärvarodetektering	Nr
				rumstemperaturreglering, meddetektering av öppna fönster	Nr
				med alternativ för fjärrkontroll	Nr
				med adaptiv startkontroll	Nr
				med begränsad arbetstid	Nr
				med svart lampsensor	Nr
Kontaktuppgifter	VONROC • Lingenstraat 6 • 8028 PM • Zwolle • Nederländerna
