INSTRUKCJA OBSŁUGI EH503AC Vonroc

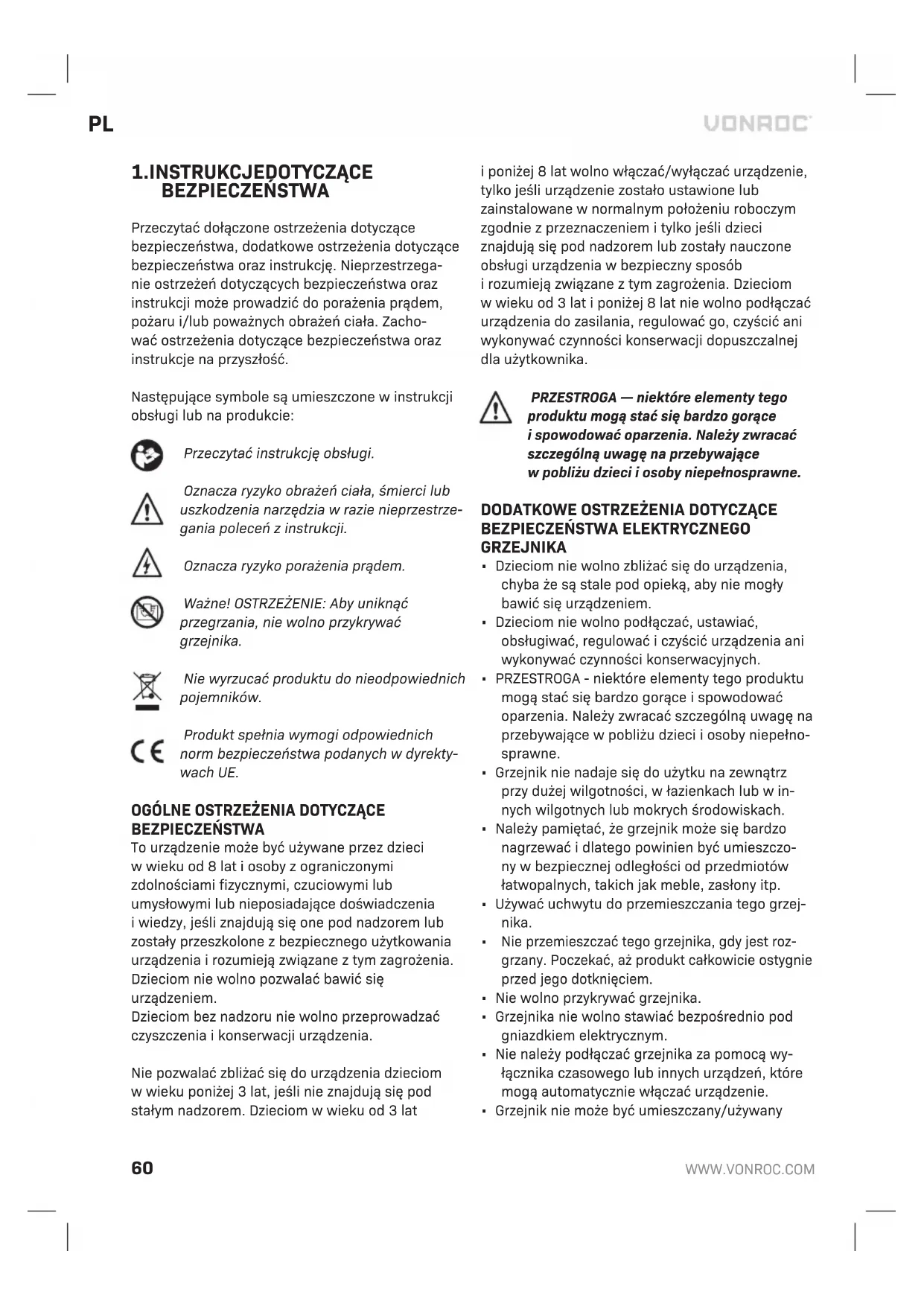

Tłumaczenie instrukcji oryginalnej 60 Ten produkt jest przeznaczony do stosowania wyłącznie wdobrze izolowanych pomieszczeniach lub do użytku okazjonalnego.

BEZPIECZEŃSTWA Przeczytać dołączone ostrzeżenia dotyczące bezpieczeństwa, dodatkowe ostrzeżenia dotyczące bezpieczeństwa oraz instrukcję. Nieprzestrzega- nie ostrzeżeń dotyczących bezpieczeństwa oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała. Zacho- wać ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje na przyszłość. Następujące symbole są umieszczone winstrukcji obsługi lub na produkcie: Przeczytać instrukcję obsługi. Oznacza ryzyko obrażeń ciała, śmierci lub uszkodzenia narzędzia wrazie nieprzestrze- gania poleceń zinstrukcji. Oznacza ryzyko porażenia prądem. Ważne! OSTRZEŻENIE: Aby uniknąć przegrzania, nie wolno przykrywać grzejnika. Nie wyrzucać produktu do nieodpowiednich pojemników. Produkt spełnia wymogi odpowiednich norm bezpieczeństwa podanych wdyrekty- wach UE.

OGÓLNE OSTRZEŻENIA DOTYCZĄCE

BEZPIECZEŃSTWA To urządzenie może być używane przez dzieci wwieku od 8 lat iosoby zograniczonymi zdolnościami fizycznymi, czuciowymi lub umysłowymi lub nieposiadające doświadczenia iwiedzy, jeśli znajdują się one pod nadzorem lub zostały przeszkolone zbezpiecznego użytkowania urządzenia irozumieją związane ztym zagrożenia. Dzieciom nie wolno pozwalać bawić się urządzeniem. Dzieciom bez nadzoru nie wolno przeprowadzać czyszczenia ikonserwacji urządzenia. Nie pozwalać zbliżać się do urządzenia dzieciom wwieku poniżej 3 lat, jeśli nie znajdują się pod stałym nadzorem. Dzieciom wwieku od 3 lat iponiżej 8 lat wolno włączać/wyłączać urządzenie, tylko jeśli urządzenie zostało ustawione lub zainstalowane wnormalnym położeniu roboczym zgodnie zprzeznaczeniem itylko jeśli dzieci znajdują się pod nadzorem lub zostały nauczone obsługi urządzenia wbezpieczny sposób irozumieją związane ztym zagrożenia. Dzieciom wwieku od 3 lat iponiżej 8 lat nie wolno podłączać urządzenia do zasilania, regulować go, czyścić ani wykonywać czynności konserwacji dopuszczalnej dla użytkownika. PRZESTROGA — niektóre elementy tego produktu mogą stać się bardzo gorące ispowodować oparzenia. Należy zwracać szczególną uwagę na przebywające wpobliżu dzieci iosoby niepełnosprawne.

DODATKOWE OSTRZEŻENIA DOTYCZĄCE

• Dzieciom nie wolno zbliżać się do urządzenia, chyba że są stale pod opieką, aby nie mogły bawić się urządzeniem.

• Dzieciom nie wolno podłączać, ustawiać, obsługiwać, regulować iczyścić urządzenia ani wykonywać czynności konserwacyjnych.

• PRZESTROGA - niektóre elementy tego produktu mogą stać się bardzo gorące ispowodować oparzenia. Należy zwracać szczególną uwagę na przebywające wpobliżu dzieci iosoby niepełno- sprawne.

• Grzejnik nie nadaje się do użytku na zewnątrz przy dużej wilgotności, włazienkach lub win- nych wilgotnych lub mokrych środowiskach.

• Należy pamiętać, że grzejnik może się bardzo nagrzewać idlatego powinien być umieszczo- ny wbezpiecznej odległości od przedmiotów łatwopalnych, takich jak meble, zasłony itp.

• Używać uchwytu do przemieszczania tego grzej- nika.

Nie przemieszczać tego grzejnika, gdy jest roz- grzany. Poczekać, aż produkt całkowicie ostygnie przed jego dotknięciem.

• Nie wolno przykrywać grzejnika.

• Grzejnika nie wolno stawiać bezpośrednio pod gniazdkiem elektrycznym.

• Nie należy podłączać grzejnika za pomocą wy- łącznika czasowego lub innych urządzeń, które mogą automatycznie włączać urządzenie.

• Grzejnik nie może być umieszczany/używanyPL

wpomieszczeniach, wktórych używane lub przechowywane są łatwopalne ciecze lub gazy.

Wprzypadku stosowania przedłużacza musi on być jak najkrótszy izawsze całkowicie rozwinięty.

• Nie wolno podłączać innych urządzeń do tego samego gniazdka elektrycznego, do którego jest podłączony jest ten grzejnik.

• Nie należy używać grzejnika wbezpośrednim otoczeniu wanny, prysznica lub basenu.

Jeśli przewód zasilania jest uszkodzony, musi go wymienić producent, jego przedstawiciel serwiso- wy lub podobnie, odpowiednio wykwalifikowana osoba, aby uniknąć zagrożenia.

Należy się upewnić, że grzejnik jest zawsze pod nadzorem inie wolno pozwalać dzieciom izwie- rzętom przebywać wjego pobliżu.

• Nie należy umieszczać/używać grzejnika wpo- jazdach, które się poruszają, lub wmiejscach, wktórych można się łatwo potknąć.

• Jeśli grzejnik nie jest używany przez dłuższy czas, należy odłączyć go od źródła zasilania. Przy wyciąganiu należy ciągnąć prosto za wtycz- kę, nigdy za przewód.

• Grzejnik należy ustawić zdala od zasłon lub miejsc, wktórych wlot powietrza może być łatwo zablokowany.

• Łącznik zasilania jest wodoszczelny, gdy nie jest używany. Aby zapobiec porażeniu prądem elektrycznym lub prądowi upływowemu, nigdy nie należy dotykać grzejnika mokrymi rękami ani nie obsługiwać go, gdy na kablu zasilającym znajduje się woda.

• Nie wolno wyrzucać urządzeń elektrycznych jako niesortowanych odpadów komunalnych; należy korzystać zoddzielnych punktów zbiórki. Należy skontaktować się zwładzami lokalnymi wcelu uzyskania informacji na temat dostęp- nych systemów odbioru odpadów. Jeśli urzą- dzenia elektryczne są wyrzucane na wysypiska, substancje niebezpieczne mogą przedostać się do wód gruntowych, anastępnie do łańcucha pokarmowego, narażając zdrowie idobre samo- poczucie ludzi. Ostrzeżenie! Nie używać tego grzejnika wmałych pomieszczeniach, gdzie znajdują się osoby, które nie są wstanie opuścić pomieszczenia samodzielnie, chyba że zapewniony jest stały nadzór nad takim pomieszczeniem. Ostrzeżenie! Aby ograniczyć ryzyko pożaru, trzymać tkaniny, zasłony itp. łatwopalne materiały wodległości co najmniej 1 m od wylotu powietrza. Bezpieczeństwo elektryczne Podczas korzystania zurządzeń elektrycznych przestrzegać przepisów dotyczących bezpie- czeństwa obowiązujących wkraju użytkowania, aby ograniczyć ryzyko pożaru, porażenia prądem iobrażeń ciała. Przeczytać poniższe instrukcje do- tyczące bezpieczeństwa oraz dołączone instrukcje dotyczące bezpieczeństwa. Zawsze sprawdzać, czy napięcie źródła zasilania jest zgodne znapięciem podanym na tabliczce znamionowej. Podłączanie do zasilania Dopilnować, aby zasilanie iwtyczka były zgodne zurządzeniem. Zapoznać się ztabliczką znamiono- wą umieszczoną na urządzeniu. Wszelkie modyfika- cje może przeprowadzać wyłącznie wykwalifikowa- ny elektryk. Ostrzeżenie! To urządzenie musi być uziemione. Jeśli nie będzie prawidłowo uziemiona, ta maszyna może spowodować porażenie prądem. Dopilnować, aby gniazdo zasilania było uziemione. Wrazie wątpliwo- ści zlecić kontrolę wykwalifikowanemu elektrykowi. Ostrzeżenie! Unikać dotykania bolców wtyczki podczas wkładania (wyjmowania) wtyczki do (z) gniazdka zasilania. Dotknię- cie spowoduje silne porażenie prądem. Wymiana kabli iwtyczek Jeśli wymiana przewodu zasilającego jest koniecz- na, aby zapewnić bezpieczeństwo, wymianę musi przeprowadzić producent lub jego przedstawiciel. Utylizować stare kable lub wtyczki niezwłocznie po ich zastąpieniu nowymi. Włożenie wtyczki niepodłączonego kabla do gniazda sieciowego jest niebezpieczne. Korzystanie zprzedłużaczy Stosować jedynie atestowane kable przedłużenio- we przystosowane do mocy maszyny. Minimalny rozmiar przewodu to 2,5 mm². Podczas korzystania zkabla wzwoju, zawsze całkowicie rozwinąć zwój.62

Przeznaczenie Elektryczny grzejnik wentylatorowy PTC jest przeznaczony wyłącznie do użytku wmagazynach iwarsztatach. Nie używać produktu niezgodnie zprzeznaczeniem. Grzejnik może być używany wpomieszczeniach zamkniętych jako wolno stojące urządzenie do ogrzewania pomieszczeń. Grzejnik może być używany wyłącznie po cał- kowitym zmontowaniu iustawieniu pionowo na stabilnej powierzchni. Urządzenie jest wyposażone wtermostat isamoczynnie resetujący się wyłącz- nik termiczny do sterowania elementem grzejnym, awkonsekwencji do regulacji temperatury. DANE TECHNICZNE Nr modelu EH503AC EH504AC Zasilanie 380-400 V3~ 50 HzMoc znamionowa 5000W 9000WKlasa ochrony Klasa IStopień ochrony IP IP20Ustawienia50W (tylko wentylator) 3300W/5000W80W (tylko wentylator)6000W/9000WSamozerujący się termostat75°C 70°CWydajność grzewcza 48 m² 80 m²Długość kabla 1,6 mCiężar 4,4 kg 7,1 kg OPIS Liczby wtekście odnoszą się do rysunków na stronach 2-3.

9. Tryb niskiej mocy grzania

10. Tryb wysokiej mocy grzania

11. Pokrętło termostatu

12. Pokrętło regulacji nachylenia

Przed użyciem sprawdzić urządzenie pod kątem uszkodzeń iużywać tylko wprzypad- ku, gdy jest ono wdobrym stanie technicz- nym. Przy pierwszym użyciu zgrzejnika może się wydobywać niewielka ilość dymu. Jest to zjawi- sko całkowicie normalne, które po krótkim czasie zanika. Element grzejny wykonany jest ze stali nierdzewnej iwprocesie produkcji został pokryty olejem ochronnym. Dym jest wynikiem spalania się reszty oleju podczas nagrzewania. Ustawianie elektrycznego grzejnika (rys. A)

• Postawić grzejnik na twardej ipoziomej po- wierzchni.

• Należy zachować minimalną odległość 1m mię- dzy przodem obudowy aścianami, materiałami palnymi (meble, zasłony itp.) i30cm od wszyst- kich innych powierzchni obudowy. Urządzenie należy trzymać zdala od wilgotnych środowisk.

• Po długim przechowywaniu zawsze należy się upewnić, że element grzejny (2) jest czysty inie ma na nim kurzu. Ostrzeżenie! Należy upewnić się, że grzejnik znajduje się wbezpiecznym miejscu, aby nie można było łatwo potknąć się ourzą- dzenie ikabel. Koniecznie umieszczać grzejnik wmiejscu, zktórego nie spadnie. Włączanie grzejnika elektrycznego (rys. A, B)

• Obracać pokrętła regulacyjne (12) przeciwnie do wskazówek zegara, aby je poluzować.

• Pochylić grzejnik wżądane położenie.

• Obracać pokrętła regulacyjne (12) zgodnie ze wskazówkami zegara, aby je solidnie dokręcić.

• Podłączyć kabel (13) do gniazdka elektrycznego.

• Ustawić pokrętło termostatu (11) na ustawienie Max.

• Grzejnik włączy się, gdy pokrętło funkcji (6) jest ustawione na jedną zfunkcji.

• Kontrolka zasilania (5) włączy się.

• Kiedy osiągnięta zostanie żądana temperatu- ra wpomieszczeniu, powoli obracać pokrętło termostatu (11) wstecz do czasu usłyszenia kliknięcia izgaśnięcia kontrolki zasilania (5).

• Teraz grzejnik włącza się iwyłącza automatycz- nie, dzięki czemu utrzymuje stałą temperaturęPL

wpomieszczeniu. Oznacza to, że po obniżeniu temperatury element grzejny iwentylator zostaną ponownie uruchomione. Ustawienia funkcji (rys. B) Obracając pokrętłem funkcji (6) można korzystać zróżnych funkcji.

• Zasilanie wyłączone (7)

• Tylko wentylator (8)

• Tryb niskiej mocy grzania (9)

• Tryb wysokiej mocy grzania (10) Wyłącznik po przewróceniu Ten grzejnik jest wyposażony wcyfrowe zabezpie- czenie wprzypadku przewrócenia. To zabezpiecze- nie zapewnia, że kiedy grzejnik nie stoi pionowo na twardej ipoziomej powierzchni lub kiedy zostanie przewrócony, system automatycznie wyłączy grzejnik. Jeśli tak się stanie, postawić grzejnik na twardej ipoziomej powierzchni iuruchomić go ponownie. Automatyczne zabezpieczenie przed przegrzaniem Grzejnik jest wyposażony wwewnętrzny termostat regulujący oraz obwód zabezpieczający przed przegrzaniem. Po osiągnięciu potencjalnej tempe- ratury przegrzania system automatycznie wyłączy grzejnik. Wyłączanie elektrycznego grzejnika (rys. A, B) Przed wyłączeniem urządzenia należy pozostawić urządzenie do ostygnięcia poprzez użycie funkcji wentylacji.

• Ustawić pokrętło termostatu (11) na najniższe ustawienie iobrócić pokrętło funkcji na ustawienie wentylatora (8).

• Pozostawić wentylator włączony na kilka minut, aby schłodził urządzenie.

• Ustawić pokrętło funkcji (6) na pozycję wyłączenia (7).

• Wyciągnąć wtyczkę zgniazdka elektrycznego. Przechowywanie grzejnika elektrycznego

• Przed przechowywaniem należy zawsze pozo- stawić grzejnik do całkowitego ostygnięcia.

• Nigdy nie wolno owijać kabla wokół grzejnika. Ostrzeżenie! Nigdy nie należy przechowy- wać urządzenia wwilgotnym lub zapylonym środowisku.

Przed rozpoczęciem czyszczenia ikonser- wacji zawsze wyłączać maszynę iwyjmo- wać wtyczkę zasilania sieciowego zgniazdka. Czyszczenie Przed czyszczeniem należy pozostawić urządzenie do całkowitego ostygnięcia.

• Czyścić grzejnik suchym ręcznikiem lub odku- rzaczem.

• Aby chronić obudowę, nie wolno rozpryskiwać wody na grzejnik inigdy nie wolno do czyszcze- nia grzejnika używać rozpuszczalników, takich jak benzyna, octan izoamylu, toluen itp.

• Wprzypadku przechowywania grzejnika najpierw należy pozostawić go do ostygnięcia idopilnować, aby był suchy. Rozwiązywanie problemów Wprzypadku, gdy elektryczny grzejnik nie działa prawidłowo, podajemy kilka możliwych przyczyn iich rozwiązania. Problem Możliwa przyczyna Rozwiązanie Grzejnik nie działa, nawet jeśli jest podłą

czony do prądu oraz włącznik itermostat są włączone. Wtyczka jest luźna, źle podłączona Wyciągnąć wtyczkę, sprawdzić połączenie wtyczkę igniazdka. Następnie podłączyć ponownie. Brak zasilania wgniazdku elektrycznym Włożyć wtyczkę do działającego gniazdka Zabezpieczenie wprzypadku przewrócenia Postawić grzejnik na twardej ipoziomej powierzchni. Ochrona przed przegrzaniem Odłączyć grzejnik od zasilania iodczekać co najmniej 30 minut na ostygnięcie grzejnika przed jego ponownym uruchomieniem. Element grzejny jarzy się Napięcie wejściowe jest zbyt wysokie lub zbyt niskie Należy stosować zasilacz zgodny zwartością znamionową podaną na etykiecie Kratka wlotu powietrza (3) jest zabloko

wana Grzejnik musi być ustawiony zdala od przedmiotów, takich jak zasłony, plastikowe worki, papier iinne elementy, które mogą zakryć wlot powietrza.64

Problem Możliwa przyczyna Rozwiązanie Urządzenie nie nagrzewało, tylko wentylator działał Przełącznik nie został ustawio- ny wpołożeniu ogrzewania Ustaw przełącznik wpołożeniu ogrzewania Termostat nie działa Przekręcić termostat iposłuchać, czy słychać dźwięk otwierania/ zamykania. Jeśli nie słychać kliknięcia itermostat nie jest uszkodzony, grzejnik włączy się automatycznie po ochłodzeniu urządzenia. Samoczynnie resetujący się wyłącznik nie działa Wyłączyć grzejnik isprawdzić, czy wlot lub wylot nie jest zablokowany. Wyciągnąć wtyczkę iprzed próbą ponownego uru- chomienia grzejnika odczekać co najmniej 10 minut, aż zresetuje się system zabezpieczający. Nietypowy hałas Urządzenie nie stoi wpozycji pionowej. Ustawić grzejnik na poziomej powierzchni. OCHRONA ŚRODOWISKA Uszkodzone i/lub niepotrzebne urządzenia elektryczne lub elektroniczne podlegają zbiórce wodpowiednich punktach recyklingu. Tylko kraje WE Nie wyrzucać elektronarzędzi wraz zodpadami zgospodarstw domowych. Zgodnie zdyrektywą 2012/19/UE dotyczącą zużytych urządzeń elek- trycznych ielektronicznych oraz jej wdrożeniem do prawodawstwa krajowego, elektronarzędzia, które już nie nadają się do użytku, podlegają oddziel- nej zbiórce oraz utylizacji wsposób przyjazny dla środowiska. GWARANCJA Produkty VONROC są wytwarzane zgodnie znajwyż- szymi standardami jakości iproducent udziela gwarancji na wady materiałowe iwady wykonania na okres wymagany prawem, licząc od dnia zaku- pu. Jeśli wystąpi usterka produktu wtym okresie spowodowana wadą materiałową i/lub wadą wykonania, proszę bezpośrednio skontaktować się ze sprzedawcą VONROC. Następujące okoliczności powodują unieważnienie gwarancji:

• Przeprowadzono naprawy lub modyfikacje na- rzędzia wserwisie innym lub autoryzowany lub podjęto ich próbę;

• Narzędzie było używane niezgodnie zprzezna- czeniem, źle znim się obchodzono lub było nieprawidłowo konserwowane;

• Użyto części zamiennych innych niż oryginalne. Niniejsza gwarancja to wyłączna gwarancja produ- centa inie obowiązują żadne inne wyrażone ani do- rozumiane gwarancje. Nie obowiązują żadne inne wyrażone ani dorozumiane gwarancje ozakresie przekraczającym niniejszą gwarancję, co obejmuje dorozumiane gwarancje przydatności do sprzedaży iprzydatności do określonego celu. Wżadnym przy- padku firma VONROC nie ponosi odpowiedzialności za straty przypadkowe lub wynikowe. Zadośćuczy- nienie sprzedawcy jest ograniczone do naprawy lub wymiany niezgodnych urządzeń lub części. Produkt iinstrukcja obsługi podlegają zmianom. Dane techniczne podlegają zmianom bez uprze- dzenia.PL

Oznaczenie(a) modelu: EH503AC Pozycja Symbol Wartość Jednostka Pozycja Jednostka Moc grzewcza Typ sterowania grzaniem, dotyczy tylko elektrycznych grzejników do najbliższego otoczenia (wybrać jeden) Znamionowa moc grzewcza Pnom 5,0 kW ręczne sterowanie ogrzewaniem, zwbudowanym termostatem Nie Minimalna moc grzewcza (charakterystyczna) Pmin 3,3 kW ręczne sterowanie mocą grzewczą zsygnałami zwrotnymi temperatury wpomieszczeniu i/lub poza pomieszczeniem Nie Maksymalna ciągła moc grzewcza Pmax,c 5,0 kW elektroniczne sterowanie mocą grzewczą zsygnałami zwrotnymi temperatury wpomieszczeniu i/lub poza pomieszczeniem Nie Dodatkowe zużycie energii elektrycznej moc grzewcza wspomagana wentylatorem Nie Przy znamionowej mocy grzewczej elmax 0 kW Typ sterowania mocą grzewczą/temperaturą wpomieszczeniu (wybrać jeden) Przy minimalnej mocy grzewczej elmin 0 kW jednostopniowe sterowanie mocą grzewczą bez regulacji temperatury wpomieszczeniu Nie Wtrybie gotowości elSB 0 kW Dwa lub trzy ręcznie ustawiane stopnie, brak regulacji temperatury wpomieszczeniu Nie zregulacją temperatury wpomieszczeniu zużyciem mechanicznego termostatu Tak zelektroniczną regulacją temperatury wpomieszczeniu Nie elektroniczna regulacja temperatury wpomieszczeniu oraz dzienny włącznik czasowy Nie elektroniczna regulacja temperatury wpomieszczeniu oraz tygodniowy włącznik czasowy Nie Inne opcje sterowania (możliwy wybór wielu pozycji) regulacja temperatury wpomieszczeniu zwykrywaniem obecności Nie regulacja temperatury wpomieszczeniu zwykrywaniem otwartego okna Nie zopcją sterowania zdalnego Nie ze sterowaniem adaptacyjnym uruchamianiem Nie zograniczeniem czasu pracy Nie zczujnikiem ciepła promieniowania Nie Dane kontaktowe VONROC • Lingenstraat 6 • 8028 PM • Zwolle • Holandia66

Oznaczenie(a) modelu: EH504AC Pozycja Symbol Wartość Jednostka Pozycja Jednostka Moc grzewcza Typ sterowania grzaniem, dotyczy tylko elektrycznych grzejników do najbliższego otoczenia (wybrać jeden) Znamionowa moc grzewcza Pnom 9,0 kW ręczne sterowanie ogrzewaniem, zwbudowanym termostatem Nie Minimalna moc grzewcza (charakterystyczna) Pmin 6,0 kW ręczne sterowanie mocą grzewczą zsygnałami zwrotnymi temperatury wpomieszczeniu i/lub poza pomieszczeniem Nie Maksymalna ciągła moc grzewcza Pmax,c 9,0 kW elektroniczne sterowanie mocą grzewczą zsygnałami zwrotnymi temperatury wpomieszczeniu i/lub poza pomieszczeniem Nie Dodatkowe zużycie energii elektrycznej moc grzewcza wspomagana wentylatorem Nie Przy znamionowej mocy grzewczej elmax 0 kW Typ sterowania mocą grzewczą/temperaturą wpomieszczeniu (wybrać jeden) Przy minimalnej mocy grzewczej elmin 0 kW jednostopniowe sterowanie mocą grzewczą bez regulacji temperatury wpomieszczeniu Nie Wtrybie gotowości elSB 0 kW Dwa lub trzy ręcznie ustawiane stopnie, brak regulacji temperatury wpomieszczeniu Nie zregulacją temperatury wpomieszczeniu zużyciem mechanicznego termostatu Tak zelektroniczną regulacją temperatury wpomieszczeniu Nie elektroniczna regulacja temperatury wpomieszczeniu oraz dzienny włącznik czasowy Nie elektroniczna regulacja temperatury wpomieszczeniu oraz tygodniowy włącznik czasowy Nie Inne opcje sterowania (możliwy wybór wielu pozycji) regulacja temperatury wpomieszczeniu zwykrywaniem obecności Nie regulacja temperatury wpomieszczeniu zwykrywaniem otwartego okna Nie zopcją sterowania zdalnego Nie ze sterowaniem adaptacyjnym uruchamianiem Nie zograniczeniem czasu pracy Nie zczujnikiem ciepła promieniowania Nie Dane kontaktowe VONROC • Lingenstraat 6 • 8028 PM • Zwolle • HolandiaRO
