GEBRUIKSAANWIJZING EH503AC Vonroc

NL Vertaling van de oorspronkelijke gebruiksaanwijzing 18

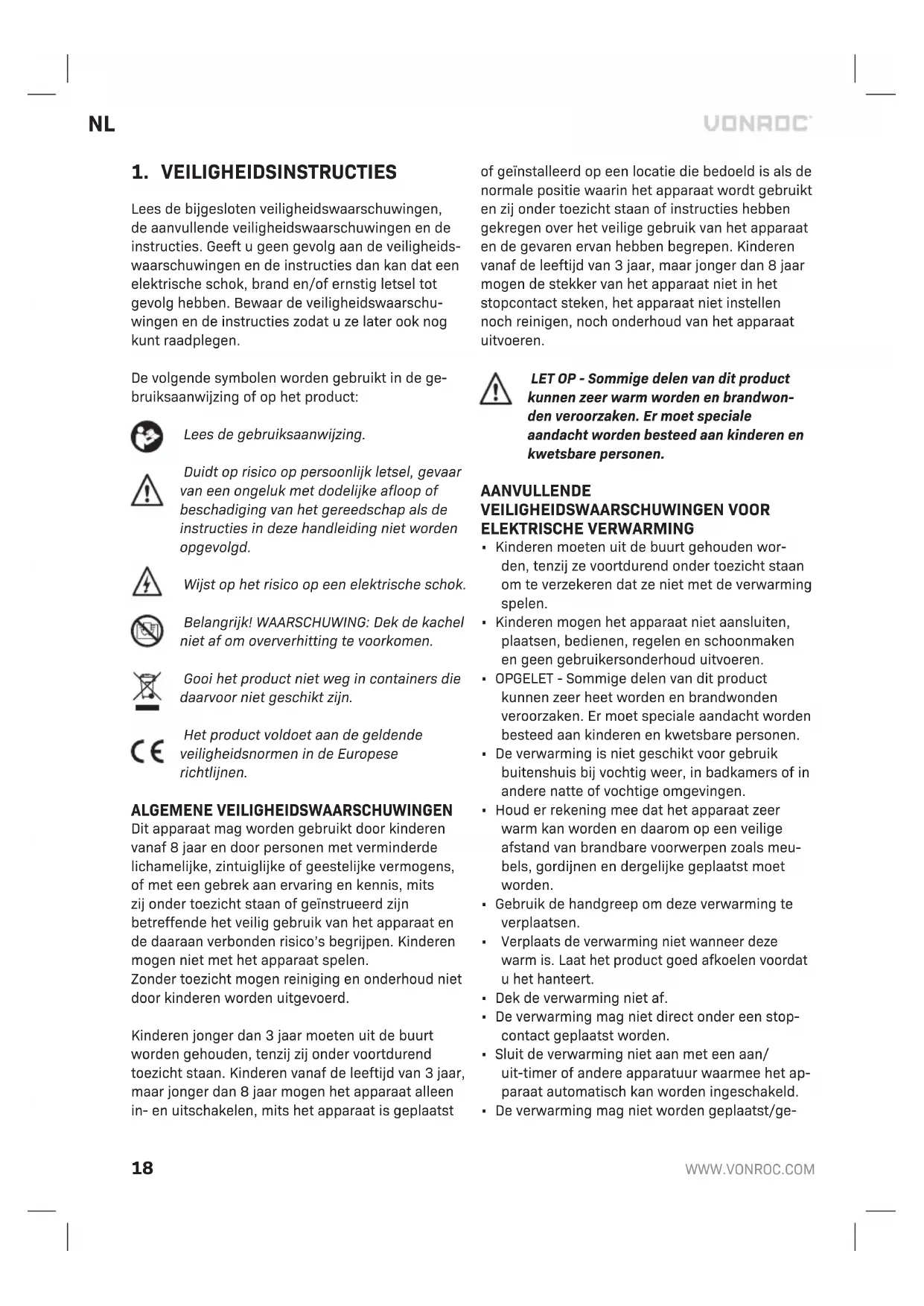

Dit product is alleen geschikt voor goed geïsoleerde ruimtes of incidenteel gebruik.

Lees de bijgesloten veiligheidswaarschuwingen, de aanvullende veiligheidswaarschuwingen en de instructies. Geeft u geen gevolg aan de veiligheidswaarschuwingen en de instructies dan kan dat een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuwingen en de instructies zodat u ze later ook nog kunt raadplegen.

De volgende symbolen worden gebruikt in de gebruiksaanwijzing of op het product:

Lees de gebruiksaanwijzing.

Duidt op risico op persoonlijk letsel, gevaar van een ongeluk met dodelijke afloop of beschadiging van het gereedschap als de instructies in deze handleiding niet worden opgevolgd.

Wijst op het risico op een elektrische schok.

Belangrijk! WAARSCHUWING: Dek de kachel niet af om oververhitting te voorkomen.

Gooi het product niet weg in containers die daarvoor niet geschikt zijn.

Het product voldoet aan de geldende veiligheidsnormen in de Europese richtlijnen.

Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, of met een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geïinstrueerd zijn betreffende het veilig gebruik van het apparaat en de daaraan verbonden risico's begrijpen. Kinderen mogen niet met het apparaat spelen. Zonder toezicht mogen reiniging en onderhoud niet door kinderen worden uitgevoerd.

Kinderen jonger dan 3 jaar moeten uit de buurt worden gehouden, tenzij zij onder voortdurend toezicht staan. Kinderen vanaf de leeftijd van 3 jaar, maar jonger dan 8 jaar mogen het apparaat alleen in- en uitschakelen, mits het apparaat is geplaatst of geïnstalleerd op een locatie die bedoeld is als de normale positie waarin het apparaat wordt gebruikt en zij onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren ervan hebben begrepen. Kinderen vanaf de leeftijd van 3 jaar, maar jonger dan 8 jaar mogen de stekker van het apparaat niet in het stopcontact steken, het apparaat niet instellen noch reinigen, noch onderhoud van het apparaat uitvoeren.

LET OP - Sommige delen van dit product kunnen zeer warm worden en brandwon- den veroorzaken. Er moet speciale aandacht worden besteed aan kinderen en kwetsbare personen.

AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCHE VERWARMING

• Kinderen moeten uit de buurt gehouden worden, tenzij ze voortdurend onder toezicht staan om te verzekeren dat ze niet met de verwarming spelen.
• Kinderen mogen het apparaat niet aansluiten, plaatsen, bedienen, regelen en schoonmaken en geen gebruikersonderhoud uitvoeren.
• OPGELET - Sommige delen van dit product kunnen zeer heet worden en brandwonden veroorzaken. Er moet speciale aandacht worden besteed aan kinderen en kwetsbare personen.
• De verwarming is niet geschikt voor gebruik buitenshuis bij vochtig weer, in badkamers of in andere natte of vochtige omgevingen.
• Houd er rekening mee dat het apparaat zeer warm kan worden en daarom op een veilige afstand van brandbare voorwerpen zoals meubels, gordijnen en dergelijke geplaatst moet worden.
• Gebruik de handgreep om deze verwarming te verplaatsen.
• Verplaats de verwarming niet wanneer deze warm is. Laat het product goed afkoelen voordat u het hanteert.
• Dek de verwarming niet af.
• De verwarming mag niet direct onder een stop-contact geplaatst worden.
• Sluit de verwarming niet aan met een aan/uit-timer of andere apparatuur waarmee het apparaat automatisch kan worden ingeschakeld.
• De verwarming mag niet worden geplaatst/ge-

bruikt in ruimtes waar brandbare vloeistoffen of gassen worden gebruikt of opgeslagen.

• Als een verlengsnoer wordt gebruikt, moet dit zo kort mogelijk zijn en altijd volledig zijn afgerold.
• U mag geen andere apparaten op hetzelfde stopcontact aansluiten.
• Gebruik de verwarming niet in de directe omgeving van een bad, douche of zwembad.
• Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, diens onderhoudsvertegenwoordiger of andere gekwalificeerde personen om gevaren te voorkomen.
• Zorg ervoor dat de verwarming altijd onder toezicht staat en houd kinderen en dieren uit de buurt.
• Plaats/gebruik de verwarming niet op bewegen-de voertuigen of op plaatsen waar er gemakkelijk over gestruikeld kan worden.
• Wanneer de verwarming gedurende lange tijd niet gebruik zal worden, trek de stekker dan uit het stopcontact. Trek de stekker recht naar buiten, verwijder nooit de stekker door aan het snoer te trekken.
• Houd het apparaat ver weg van gordijnen of plaatsen waar de luchtinlaat gemakkelijk kan worden geblokkeerd.
• De voedingsaansluiting is waterdicht als deze niet in gebruik is. Om mogelijke elektrische schokken of lekstroom te voorkomen, mag u het apparaat nooit met natte handen gebruiken of het apparaat bedienen als er water op het netsnoer is.
• Gooi elektrische apparaten niet weg als ongesorteerd gemeentelijk afval, maar gebruik gescheiden inzamelvoorzieningen. Neem contact op met uw lokale overheid voor informatie over de beschikbare inzamelsystemen. Als elektrische apparaten worden afgevoerd op een stortterrein of vuilnisbelt, kunnen gevaarlijke stoffen in het grondwater lekken en in de voedselketen terechtkomen, waardoor uw gezondheid en welzijn worden geschaad.

Waarschuwing! Gebruik deze verwarming niet in kleine kamers, als er zich personen in bevinden die de kamer niet op eigen kracht kunnen verlaten, tenzij deze onder voortdurend toezicht staan.

Waarschuwing! Houd, om het risico op brand te verminderen, stoffen, gordijnen of andere brandbare materialen op een minimumafstand van 1 m van de luchtuitlaat.

Elektrische veiligheid

Volg tijdens het gebruiken van elektrische machines altijd de in uw land geldende veiligheidsregelgeving om het risico op brand, een elektrische schok en persoonlijk letsel te verminderen. Lees de volgende veiligheidsinstructies en de bijgevoegde veiligheidsinstructies.

Controleer altijd of de stroomvoorziening overeenkomt met de spanning die wordt vermeld op het typeplaatje.

Verbinding maken met de stroomvoorziening

Controleer dat de voeding en de stekker die wordt gebruikt passen bij de machine. Kijk naar het typeplaatje op de machine. Eventuele veranderingen moeten altijd worden uitgevoerd door een gekwalificeerde elektricien.

Waarschuwing! Deze machine moet op aarde worden aangesloten. Als de machine niet op juiste wijze is geaard, kan dat een elektrische schok tot gevolg hebben. Controleer of het stopcontact is geaard. Laat bij twijfel een controle uitvoeren door een gekwalificeerde elektricien.

Waarschuwing! Vermijd contact met aansluitpunten van de stekker wanneer u de stekker in het stopcontact steekt of uit het stopcontact trekt. Contact veroorzaakt een ernstige elektrische schok.

Snoeren of stekkers vervangen

Als een netsnoer moet worden vervangen, moet dat worden gedaan door de fabrikant of een vertegenwoordiger van de fabrikant, zodat veiligheidsrisico's worden vermeden. Gooi oude kabels of stekkers meteen weg nadat ze zijn vervangen door nieuwe. Het is gevaarlijk om de stekker van een losse kabel in een stopcontact te steken.

Verlengsnoeren gebruiken

Gebruik uitsluitend een goedgekeurd verlengsnoer dat geschikt is voor het opgenomen vermogen van het apparaat. De minimumafmeting van de geleider is 2,5 mm ^2 . Wanneer u een kabelhaspel gebruikt, rol de haspel dan volledig af.

Elektrische PTC verwarming met ventilator alleen voor magazijnen en werkplaatsen. Gebruik het product niet voor een ander doeleinde. De verwarming kan worden gebruikt in gesloten ruimtes in een vrijstaande positie voor kamerverwarming. De verwarming mag alleen volledig gemonteerd en verticaal op een stabiel oppervlak worden gebruikt. Het bevat een thermostaat en een zelfherstellende thermische beveiliging om het verwarmingselement en daarmee de temperatuur te regelen.

TECHNISCHE SPECIFICATIES

Modelnr. EH503AC EH504AC
Voeding 380-400 V 3~	50 Hz
Vermogensklasse 5000W 9000W
Beschermingsgraad Klasse I
IP-klasse IP20
Instellingen	50W (alleen ventilator)3300W / 5000W	80W (alleenventilator)6000W / 9000W
Zelf -resettendethermostaat	75 °C 70 °C
Verwarmingscapaciteit	48 m^2 80 m^2
Lengte van het snoer 1,6 m
Gewicht 4,4 kg 7,1 kg

BESCHRIJVING

De nummers in deze tekst verwijzen naar de diagrammen op pagina 2-3.

1. Handgreep
2. Verwarmingselement
3. Luchtinlaat
4. Luchtuitlaat
5. Aan/uit-indicatielampje
6. Functieknop
7. Uit
8. Ventilator
9. Lage verwarmingsmodus

10.Hoge verwarmingsmodus
11. Thermostaatknop
12.Instelknop kanteling
13.Voedingskabel

3. GEBRUIK

Controleer het apparaat vóór gebruik op beschadiging en gebruik het alleen in goede staat.

Als u de kachel voor de eerste keer gebruikt, kan er een lichte rookontwikkeling optreden. Dit is heel normaal en stopt na een korte tijd. Het verwarmingselement is gemaakt van roestvrij staal en is bij productie gecoat met beschermingsolie. De rook wordt veroorzaakt door de verdampende olie bij verwarming.

De elektrische verwarming plaatsen (afb. A)

• Plaats de verwarming op een stevige en vlakke ondergrond.
• Houd minimaal 1 m afstand tussen de voorkant van de behuizing en de muren, brandbare materialen (meubels, gordijnen, enz.) en 30 cm van alle andere oppervlakken. Houd uit de buurt van natte omgevingen.
• Zorg er na lange opslag voor dat het verwarmingselement (2) schoon en stofvrij is.

Waarschuwing! Zorg ervoor dat u de kachel op een veilige plek plaatst, zodat u niet over het apparaat en de kabel kunt struikelen. Zorg ervoor dat u de kachel plaatst waar deze niet kan (om)vallen.

De elektrische verwarming starten (afb. A, B)

• Draai de instelknoppen (12) in tegenwijzerzin om de verwarming los te zetten.
• Draai de verwarming naar de gewenste stand.
• Draai de instelknoppen (12) in wijzerzin om de verwarming stevig vast te zetten.
• Steek de stekker (13) in het stopcontact.
• Zet de thermostaatknop (11) op Max.
• De verwarming wordt ingeschakeld als de functieknop (6) op een van de bedrijfsstanden wordt gezet.
• Het aan/uit-indicatielampje (5) gaat branden.
• Draai, zodra de gewenste temperatuur bereikt is, de thermostaatknop (11) traag terug tot u een klik hoort en het aan/uit-indicatielampje(5) lampje uit gaat.

- De kachel zal nu automatisch starten en stoppen en daardoor de kamertemperatuur constant houden. Dit betekent dat het verwarmingselement en de ventilator opnieuw zullen starten wanneer de kamertemperatuur afneemt.

Bedrijfsstanden (afb. B)

Er zijn verschillen standen mogelijk door aan de functieknop (6) te draaien.

• Uitschakelen (7)
• Alleen ventilator (8)
• Lage verwarmingsmodus (9)
• Hoge verwarmingsmodus (10)

Kantelschakelaar

Deze verwarming is uitgerust met een digitale beveiliging tegen omkantelen. Deze beveiliging verzekert dat wanneer de verwarming niet verticaal op een stevig en vlak oppervlak wordt geplaatst of wanneer de verwarming omkantelt, het systeem de verwarming automatisch uitschakelt. Als dit zich voordoet, plaats de verwarming dan op een stevig en vlak oppervlak en start de verwarming opnieuw.

Automatische oververhittingsbeveiliging

Deze kachel is uitgerust met een interne warmtebeperkende veiligheidsthermostaat en een oververhittingsbeveiligingscircuit. Wanneer een potentiële oververhittingstemperatuur wordt bereikt, schakelt het systeem de verwarming automatisch uit.

De elektrische verwarming stoppen (afb. A, B)

Laat het apparaat afkoelen voordat u het uitschakelt met behulp van de ventilatie-functie.

• Draai de thermostaatknop (11) naar de laagste stand en draai de functieknop naar de ventilatorstand (8).
• Laat de ventilator het apparaat enkele minuten afkoelen.
• Draai de functieknop (6) naar de uit-positie (7).
• Trek de stekker uit het stopcontact.

De elektrische kachel opbergen

• Laat de verwarming altijd volledig afkoelen voordat u het apparaat opbergt.
• Wikkel het snoer nooit rond de verwarming

Waarschuwing! Bewaar het apparaat nooit in een natte of stoffige omgeving.

4. ONDERHOUD

Schakel de machine altijd uit en trek de stekker uit het stopcontact, voordat de machine wordt gereinigd of onderhoud uitgevoerd gaat worden.

Schoonmaken

Laat het apparaat volledig afkoelen voordat u het schoonmaakt.

• Maak de verwarming schoon met een droge doek of stofzuiger.
• Ter bescherming van de behuizing mag u geen water op de kachel spatten en nooit een oplosmiddel zoals benzine, isoamylacetaat, tolueen enz. gebruiken om de verwarming te reinigen.
• Als u de verwarming wilt opbergen, laat hem dan eerst afkoelen en houd hem droog.

Problemen oplossen

In het geval dat de elektrische verwarming niet goed werkt, geven we u enkele mogelijke oorzaken en hun oplossingen.

Probleem	Mogelijke oorzaak	Oplossing
De kachel werkt niet, zelfs niet als de stekker in het stopcontact steekt en de schakelaar en de thermostaat zijn ingeschakeld.	De stekker zit los, slechte verbinding	Trek de stekker eruit, controleer de aansluitingen van de stekker en de contactdoos. Probeer het opnieuw.
	Geen stroom in een contactdoos	Steek de stekker in een gepast stopcontact
	Beveiliging tegen omkan-telen	Plaats de verwarming op een stevige en vlakke ondergrond.
	Oververhit-tingsbevei-liging	Trek de stekker van de verwar-ming uit het stopcontact en wacht minstens 30 minuten om deze te laten afkoelen voordat u de verwarming opnieuw start.
Het verwar-mingselement gloeit	De ingangs-spanning is te hoog of te laag	Gebruik een voeding die over-eenkomt met de classificatie op het etiket
	Het luchtinlaat rooster (3) is geblokkeerd	Houd de kachel ver weg van ob-jecten zoals een gordijn, plastic zak, papier en andere dingen die de luchtinlaat kunnen bedekken of blokkeren
Het apparaat warmt niet op, alleen de ventilator werkt	De functieknop is niet op de verwarmingsstand gezet	Draai de functieknop naar de verwarmingsstand
	Het apparaat schakelt zichzelf uit	Draai de thermostaatknop en luister of er een klik hoorbaar is. Als er geen klik hoorbaar is en de thermostaat niet beschadigd is, zal de kachel automatisch inschakelen als het apparaat is afgekoeld
	Het oververhittingsbeveiligingscircuit schakelt de kachel uit	Schakel de kachel uit en contro-leer de blokkering van de in- of uitlaat. Trek de stekker eruit en wacht ten minste 10 minuten totdat het beveiligingssysteem is gereset voordat u probeert de kachel opnieuw op te starten.
Abnormaal geluid	Het apparaat staat niet rechtop	Plaats de kachel op een vlakke ondergrond

MILIEU

Niet goed functionerende en/of afgedankte elektrische of elektronische apparaten moeten bij de juiste inzamelpunten voor recycling worden aangeboden.

Alleen voor landen in de EG

Gooi geen elektrisch gereedschap bij het huisvuil. Volgens de Europese richtlijnen 2012/19/EU voor Afgedankte Elektrische en Elektronische apparatuur en de implementatie daarvan in nationaal recht, moet elektrische gereedschap dat niet meer bruikbaar is, apart worden ingezameld en op een milieuvriendelijke wijze worden verwerkt.

GARANTIE

Producten van VONROC worden op basis van de hoogste kwaliteitsnormen ontwikkeld en zijn gega-randeerd vrij van defecten, zowel voor wat betreft het materiaal als de afwerking, gedurende de door de wet bepaalde periode, startend vanaf de datum van de originele aankoop. Mocht het product gedurende deze periode enige storingen vertonen als gevolg van gebrekkig materiaal en/of gebrek-kige afwerking, dient direct contact met VONROC opgenomen te worden.

De volgende omstandigheden zijn uitgesloten van de garantie:

• Reparaties en/of wijzigingen die door en niet erkend servicecentrum aan het apparaat werden aangebracht of waartoe een poging werd ondernomen;
• Normale slijtage;
• Het gereedschap werd misbruikt, verkeerd werd gebruikt en/of onjuist werd onderhouden;
• Niet-originele reserveonderdelen werden gebruikt.

Dit betreft de enige garantie die door de organisatie, impliciet of expliciet, wordt aangeboden. Geen andere garanties, impliciet noch expliciet, die verder strekken dan deze garantie, inclusief de impliciete garanties inzake de verkoopbaarheid en geschiktheid voor een specifiek doel. In geen geval zal VONROC aansprakelijk zijn voor incidentele schade of gevolgschade. De oplossingen van de dealers zullen beperkt zijn tot de reparatie of het vervangen van niet-conforme eenheden of onderdelen.

Het product en de gebruiksaanwijzing kunnen worden gewijzigd. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Modelidentifier(s): EH503AC
Item Symbol Waarde	Eenheid Item	Eenheid
Warmteafgifte				Type van warmte-ingang, alleen voor plaatselijke elektrische verwarmingen (selecteer er een)
Nominale warmteafgifte	Pnom 5,0 kW			handmatige regeling warmtevermogen, met geïntegreerde thermostaat	Nee
Minimum warmteafgifte (indicatief)	Pmin 3,3 kW			handmatige regeling warmtevermogen met kamer- en/of buitentemperatuurfeedback	Nee
Maximum continu warmteafgifte	Pmax,c 5,0 kW			elektronische regeling warmtevermogen met kamer- en/of buitentemperatuurfeedback	Nee
Elektriciteitsverbruik hulpmiddelen				door ventilator geassisteerde warmteafgifte	Nee
Bij nominale warmteafgifte	elmax 0 kW			Type van warmteafgifte/regeling kamertemperatuur (selecteer er een)
Bij minimale warmteafgifte	elmin 0 kW			enkele stand warmteafgifte en geen regeling kamertemperatuur	Nee
In stand-bymodus eISB 0 kW				Twee of meer handmatige standen, geen regeling kamertemperatuur	Nee
				met regeling kamertemperatuur met mechanische thermostaat	Ja
				met elektronische regeling kamertemperatuur	Nee
				elektronische regeling kamertemperatuur plus dagtimer	Nee
				elektronische regeling kamertemperatuur plus weektimer	Nee
				Andere regelopties (meerdere selecties mogelijk)
				regeling kamertemperatuur, met aanwezigheidsdetectie	Nee
				regeling kamertemperatuur, met open venster-detectie	Nee
				met de optie regeling vanop afstand Nee
				met adaptieve startbediening	Nee
				met werkende tijdsbeperking	Nee
				met zwarte lampsensor	Nee
Contactgegevens	VONROC • Lingenstraat 6 • 8028 PM • Zwolle • Nederland
Modelidentifier(s): EH504AC
Item Symbol Waarde	Eenheid Item	Eenheid
Warmteafgifte				Type van warmte-ingang, alleen voor plaatselijke elektrische verwarmingen (selecteer er een)
Nominale warmteafgifte	Pnom 9,0 kW			handmatige regeling warmtevermogen, met geïntegreerde thermostaat	Nee
Minimum warmteafgifte (indicatief)	Pmin 6,0 kW			handmatige regeling warmtevermogen met kamer- en/of buitentemperatuurfeedback	Nee
Maximum continu warmteafgifte	Pmax,c 9,0 kW			elektronische regeling warmtevermogen met kamer- en/of buitentemperatuurfeedback	Nee
Elektriciteitsverbruik hulpmiddelen				door ventilator geassisteerde warmteafgifte	Nee
Bij nominale warmteafgifte	elmax 0 kW			Type van warmteafgifte/regeling kamertemperatuur (selecteer er een)
Bij minimale warmteafgifte	elmin 0 kW			enkele stand warmteafgifte en geen regeling kamertemperatuur	Nee
In stand-bymodus eISB 0 kW				Twee of meer handmatige standen, geen regeling kamertemperatuur	Nee
				met regeling kamertemperatuur met mechanische thermostaat	Ja
				met elektronische regeling kamertemperatuur	Nee
				elektronische regeling kamertemperatuur plus dagtimer	Nee
				elektronische regeling kamertemperatuur plus weektimer	Nee
				Andere regelopties (meerdere selecties mogelijk)
				regeling kamertemperatuur, met aanwezigheidsdetectie	Nee
				regeling kamertemperatuur, met open venster-detectie	Nee
				met de optie regeling vanop afstand Nee
				met adaptieve startbediening	Nee
				met werkende tijdsbeperking	Nee
				met zwarte lampsensor	Nee
Contactgegevens	VONROC • Lingenstraat 6 • 8028 PM • Zwolle • Nederland
