MANUALE UTENTE EH503AC Vonroc

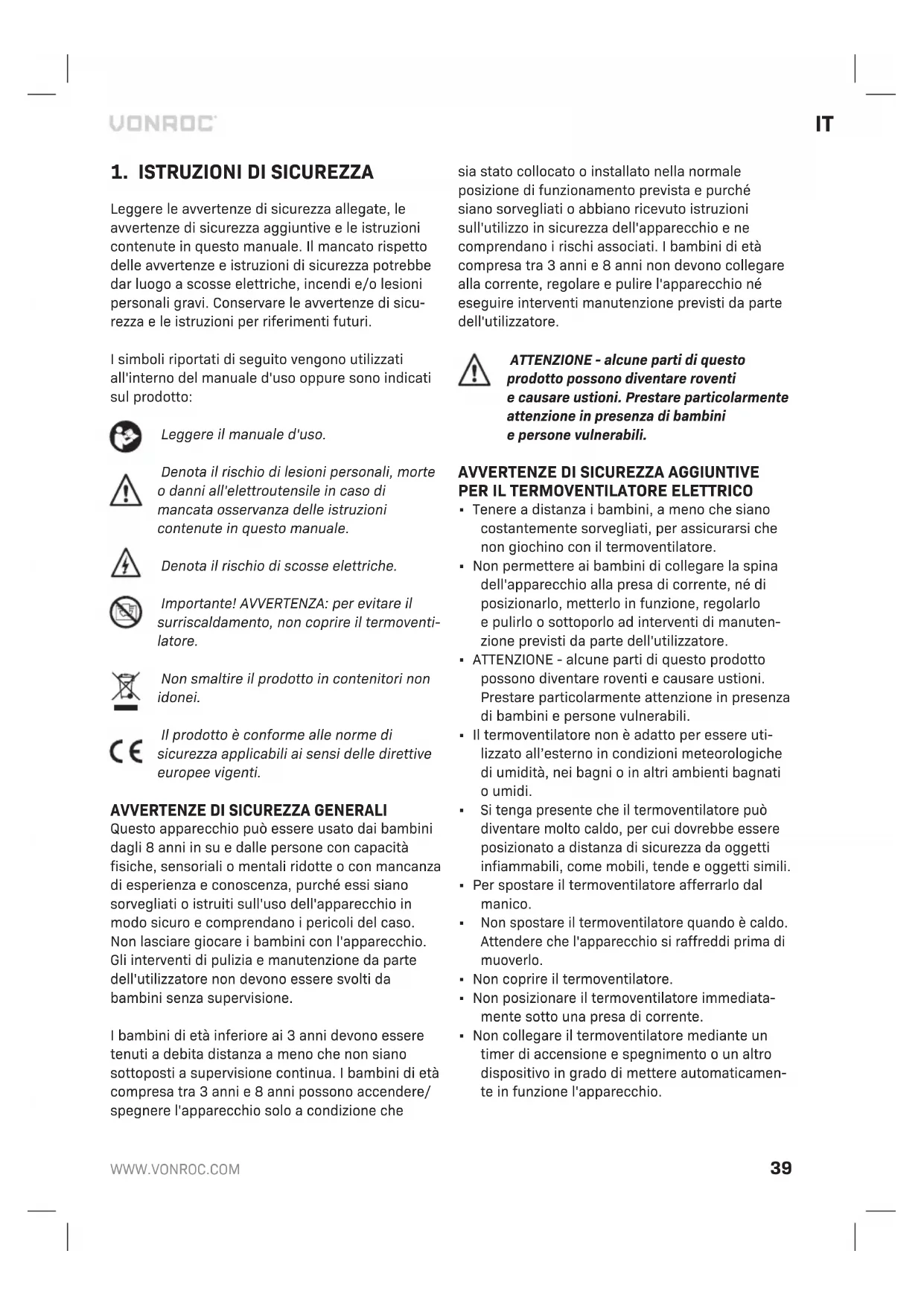

Traduzione delle istruzioni originali 39 Questo prodotto èindicato solamente per spazi ben isolati oun uso occasionale.

Leggere le avvertenze di sicurezza allegate, le avvertenze di sicurezza aggiuntive ele istruzioni contenute in questo manuale. Il mancato rispetto delle avvertenze eistruzioni di sicurezza potrebbe dar luogo ascosse elettriche, incendi e/olesioni personali gravi. Conservare le avvertenze di sicu- rezza ele istruzioni per riferimenti futuri. Isimboli riportati di seguito vengono utilizzati all'interno del manuale d'uso oppure sono indicati sul prodotto: Leggere il manuale d'uso. Denota il rischio di lesioni personali, morte odanni all'elettroutensile in caso di mancata osservanza delle istruzioni contenute in questo manuale. Denota il rischio di scosse elettriche. Importante! AVVERTENZA: per evitare il surriscaldamento, non coprire il termoventi- latore. Non smaltire il prodotto in contenitori non idonei. Il prodotto èconforme alle norme di sicurezza applicabili ai sensi delle direttive europee vigenti.

AVVERTENZE DI SICUREZZA GENERALI

Questo apparecchio può essere usato dai bambini dagli 8 anni in su edalle persone con capacità fisiche, sensoriali omentali ridotte ocon mancanza di esperienza econoscenza, purché essi siano sorvegliati oistruiti sull'uso dell'apparecchio in modo sicuro ecomprendano ipericoli del caso. Non lasciare giocare ibambini con l'apparecchio. Gli interventi di pulizia emanutenzione da parte dell'utilizzatore non devono essere svolti da bambini senza supervisione. Ibambini di età inferiore ai 3 anni devono essere tenuti adebita distanza ameno che non siano sottoposti asupervisione continua. Ibambini di età compresa tra 3 anni e8 anni possono accendere/ spegnere l'apparecchio solo acondizione che sia stato collocato oinstallato nella normale posizione di funzionamento prevista epurché siano sorvegliati oabbiano ricevuto istruzioni sull'utilizzo in sicurezza dell'apparecchio ene comprendano irischi associati. Ibambini di età compresa tra 3 anni e8 anni non devono collegare alla corrente, regolare epulire l'apparecchio né eseguire interventi manutenzione previsti da parte dell'utilizzatore. ATTENZIONE - alcune parti di questo prodotto possono diventare roventi ecausare ustioni. Prestare particolarmente attenzione in presenza di bambini epersone vulnerabili.

• Tenere adistanza ibambini, ameno che siano costantemente sorvegliati, per assicurarsi che non giochino con il termoventilatore.

• Non permettere ai bambini di collegare la spina dell'apparecchio alla presa di corrente, né di posizionarlo, metterlo in funzione, regolarlo epulirlo osottoporlo ad interventi di manuten- zione previsti da parte dell'utilizzatore.

• ATTENZIONE - alcune parti di questo prodotto possono diventare roventi ecausare ustioni. Prestare particolarmente attenzione in presenza di bambini epersone vulnerabili.

• Il termoventilatore non èadatto per essere uti- lizzato all’esterno in condizioni meteorologiche di umidità, nei bagni oin altri ambienti bagnati oumidi.

Si tenga presente che il termoventilatore può diventare molto caldo, per cui dovrebbe essere posizionato adistanza di sicurezza da oggetti infiammabili, come mobili, tende eoggetti simili.

• Per spostare il termoventilatore afferrarlo dal manico.

Non spostare il termoventilatore quando ècaldo. Attendere che l'apparecchio si raffreddi prima di muoverlo.

• Non coprire il termoventilatore.

• Non posizionare il termoventilatore immediata- mente sotto una presa di corrente.

• Non collegare il termoventilatore mediante un timer di accensione espegnimento oun altro dispositivo in grado di mettere automaticamen- te in funzione l'apparecchio.40

• Il termoventilatore non deve essere posiziona- to/utilizzato in locali, in cui vengono utilizzati oconservati liquidi ogas infiammabili.

• In caso di utilizzo di una prolunga, essa deve essere il più possibile corta esempre completa- mente estesa.

• È vietato collegare altri apparecchi alla stessa presa alla quale ècollegato il termoventilatore.

• Non azionare il termoventilatore nelle immedia- te vicinanze di una vasca da bagno, una doccia ouna piscina.

Se il cavo di alimentazione èdanneggiato, deve essere sostituito dal fabbricante, da un tecnico dell'assistenza incaricato dallo stesso oda altro personale in possesso di una qualifica analoga, al fine di evitare rischi per la sicurezza.

Fare in modo che il termoventilatore sia costan- temente sorvegliato enon accessibile abambini oanimali.

• Non collocare/utilizzare il termoventilatore su veicoli in movimento oin punti in cui sia facile inciamparvi sopra.

• Quando il termoventilatore non viene utilizzato per periodi prolungati, staccare la relativa spina dalla presa di corrente. Staccare la spina estra- endola direttamente, mai tirando il cavo.

• Tenere il termoventilatore adistanza da tende oluoghi in cui èfacile che l'ingresso dell'aria sia bloccato.

• L’accoppiatore di corrente èimpermeabile quando non viene utilizzato. Per prevenire possibili scosse elettriche ouna corrente di di- spersione, non utilizzare mai il termoventilatore con le mani bagnate né metterlo in funzione se èpresente acqua sul cavo di alimentazione.

• Non smaltire gli apparecchi elettrici tra irifiuti generici, bensì portarli presso appositi centri di smaltimento. Contattare la propria amministra- zione locale per ottenere Informazioni riguar- danti isistemi di raccolta disponibili. Se gli apparecchi elettrici sono smaltiti in discariche, sostanze pericolose possono penetrare nelle acque di sottosuolo ed entrare nella catena alimentare, rappresentando un rischio per la propria salute eil proprio benessere. Avvertenza! Non utilizzare questo termoven- tilatore in locali di piccole dimensioni, se occupati da persone non in grado di uscire da sole, ameno che non sia garantita una supervisione costante. Avvertenza! Per ridurre il rischio di incendio, tenere tessuti, tende oaltri materiali infiammabili auna distanza minima di 1 m dall'uscita dell'aria. Sicurezza elettrica Quando si utilizzano macchine elettriche, osservare sempre le norme di sicurezza vigenti nel proprio Paese per ridurre il rischio di incendi, scosse elettriche elesioni personali. Leggere le seguenti istruzioni di sicurezza eanche le istruzioni di sicu- rezza allegate. Controllare sempre che la tensione di alimentazione corrisponda alla tensione indicata sulla targhetta dei valori nominali. Collegamento alla rete elettrica Controllare che la rete elettrica ela spina utilizzate siano conformi ai requisiti della macchina. Control- lare la relativa targhetta dei valori nominali. Even- tuali modifiche dovranno sempre essere effettuate da un elettricista qualificato. Avvertenza! Questa macchina deve essere collegata aterra. In caso di collegamento aterra inappropriato, la macchina può causare una scossa elettrica. Accertarsi che la presa di corrente sia dotata di messa aterra. In caso di dubbi, farla controllare da un elettricista qualificato. Avvertenza! Evitare il contatto con iterminali della spina quando si inserisce (si stacca) la spina alla (dalla) presa di corrente. Il contatto causerebbe una intensa scossa elettrica. Sostituzione di cavi ospine Se ènecessaria la sostituzione del cavo di alimen- tazione, questa deve essere eseguita dal produtto- re oda un suo agente al fine di evitare rischi per la sicurezza. Gettare immediatamente icavi ole spine vecchi dopo averli sostituiti. È pericoloso inserire la spina di un cavo allentato in una presa di corrente amuro. Utilizzo di cavi di prolunga Utilizzare esclusivamente un cavo di prolunga omologato adatto per la potenza nominale della macchina. La dimensione minima dei conduttoriIT

. Quando si utilizza un av- volgicavo, srotolare il cavo per l'intera lunghezza.

2. INFORMAZIONI RELATIVE AL

PRODOTTO Uso previsto Termoventilatore elettrico PTC solo per magazzi- ni eofficine. Non utilizzare il prodotto per scopi diversi. Il termoventilatore può essere utilizzato in locali chiusi in posizione libera, per il riscaldamento dell’ambiente circostante. Il termoventilatore può essere usato solo se completamente montato epo- sto in posizione verticale su una superficie stabile. Esso èdotato di un termostato edi una protezione termica ariarmo automatico che mantiene sotto controllo l’elemento termico equindi la temperatura. DATI TECNICI Numero modello EH503AC EH504AC Alimentazione elettrica380-400V 3~ 50 HzPotenza nominale 5000W 9000WClasse di protezione Classe IGrado IP IP20Impostazioni50W (solo ventola) 3300W / 5000W 80W (solo ventola)6000W / 9000WTermostato autoripristinante75 °C 70 °CCapacità di riscaldamento48m² 80m²Lunghezza cavo di alimentazione1,6 mPeso 4,4 kg 7,1 kg DESCRIZIONE Inumeri che compaiono nel testo si riferiscono alle figure riportate alle pagine 2-3.

3. Ingresso dell'aria in aspirazione

5. Spia di alimentazione

6. Manopola delle funzioni

9. Modalità calore al minimo

10. Modalità calore al massimo

11. Manopola del termostato

12. Manopola di regolazione dell’inclinazione

13. Cavo di alimentazione

Prima dell'uso controllare che l'apparecchio non sia danneggiato eutilizzarlo solo se le sue condizioni operative sono buone. Quando si utilizza il termoventilatore per la prima volta si potrebbe notare una leggera emissione di fumo. Si tratta di un evento normale che dovrebbe sparire dopo poco tempo. L’elemento riscaldante consiste in acciaio inox rivestito con olio protettivo durante la produzione. Il fumo ècausato da residui di olio che brucia con il riscaldamento. Posizionamento del termoventilatore elettrico (Fig. A)

• Posizionare il termoventilatore in verticale su una superficie stabile epiana.

• Mantenere una distanza minima di 1 m tra la parte frontale del corpo ele pareti, imateriali combustibili (mobili, tende, ecc.) edi 30 cm da tutte le altre superfici del corpo. Tenere lontano dagli ambienti umidi.

• Accertarsi dopo una conservazione per un pe- riodo prolungato che l’elemento riscaldante (2) sia pulito eprivo di polvere. Avvertenza! Accertarsi di posizionare il termoconvettore in un punto sicuro per non rischiare di inciampare sull'apparec- chio ecavo di alimentazione. Accertarsi di posizionare il termoventilatore dove non rischi di cadere oribaltarsi. Avvio del termoventilatore elettrico (Fig. A, B)

• Ruotare le manopole di regolazione (12) in senso antiorario per allentare.

• Inclinare il termoventilatore nella posizione desi- derata.

• Ruotare le manopole di regolazione (12) in senso orario per serrarle in modo fermo.

• Collegare la spina del cavo di alimentazione (13) alla presa di corrente.

• Regolare la manopola del termostato (11) al valore massimo (Max).

• Il termoventilatore si accende quando la mano- pola di selezione funzione (6) èposizionata su una delle impostazioni di funzione.42

• La spia di alimentazione (5) si accenderà.

• Una volta raggiunta la temperatura della stanza desiderata, ruotare lentamente la manopola del termostato (11) finché non si avvertirà un clic ela spia di alimentazione (5) si spegnerà.

• Il riscaldatore viene ora avviato earrestato automaticamente equindi mantiene costante la temperatura ambiente. Ciò significa che non appena la temperatura diminuisce, l’elemento ri- scaldante eil ventilatore si rimettono in funzione. Impostazioni di funzione (Fig. B) Sono possibili funzioni differenti ruotando la mano- pola delle funzioni (6).

• Modalità calore al minimo (9)

• Modalità calore al massimo (10) Interruttore di sicurezza in caso di ribaltamento Questo termoventilatore èdotato di un dispositivo di protezione meccanica in caso di ribaltamento. Tale protezione assicura lo spegnimento automati- co del termoventilatore se quest'ultimo non èposto in verticale su una superficie solida epiana ose dovesse capitare che esso si ribalti. In tal caso, posizionare il termoventilatore su una superficie solida epiana eriavviarlo. Controllo di sicurezza automatico anti-surriscal- damento Questo termoventilatore èdotato di un termostato di sicurezza per limitare il riscaldamento interno edi un circuito di protezione anti-surriscaldamento. Quando viene raggiunta una potenziale temperatu- ra di surriscaldamento, il sistema spegne automati- camente il termoventilatore. Spegnimento del termoventilatore elettrico (Fig. A, B) Fare raffreddare l'apparecchio prima di spegnerlo, utilizzando la funzione Ventola.

• Ruotare la manopola del termostato (11) sulla posizione minima eportare la manopola di sele- zione funzione sulla posizione della ventola (8).

• Far raffreddare l’apparecchio mediante il ventila- tore per alcuni minuti.

• Girare la manopola delle funzioni (6) sulla posi- zione di spegnimento (7).

• Estrarre la spina dalla presa di alimentazione. Conservazione del termoventilatore elettrico

• Far raffreddare sempre il riscaldatore in modo completo prima di riporre la macchina.

• Non avvolgere il cavo attorno al riscaldatore Avvertenza! Non riporre mai l'apparecchio in un ambiente umido opolveroso.

Prima di eseguire qualsiasi operazione di pulizia eintervento di manutenzione spegnere sempre l'elettroutensile estacca- re la spina dalla presa di corrente. Pulizia Attendere che l'apparecchio si sia raffreddato completamente prima di pulirlo.

• Pulire il termoventilatore con un panno asciutto oun aspirapolvere.

• Per proteggere l’involucro, evitare gli schizzi d’acqua sul riscaldatore enon utilizzare mai un solvente, come benzina, iacetato di isoamile, toluene, ecc. per pulire il riscaldatore.

• Durante la conservazione del riscaldatore, farlo prima raffreddare emantenerlo asciutto. Risoluzione dei problemi Qualora il termoventilatore elettrico non funzio- nasse correttamente, vengono elencati in seguito alcune cause possibili ela relativa soluzione ai problemi. Problema Causa pos- sibile Soluzione

termoventilatore non funziona, anche quando ècollegato alla presa di corrente el’interruttore eil termostato sono accesi. La spina èallentata, collegamento difettoso Estrarre la spina, verificare il collegamento su spina epresa. Poi ricollegare. Assenza di corrente nella presa di ali

mentazione Inserire la spina in una presa adeguata Protezione in caso di ribalta- mento Posizionare il termoconvettore su una superficie stabile epiana. Protezione dal surriscalda

mento Scollegare la spina dalla presa di corrente eattendere almeno 30 minuti che si raffreddi prima di riavviarlo.IT

Problema Causa pos- sibile Soluzione L’elemento riscaldante èincandescente La tensione di ingresso ètroppo ele- vata otroppo ridotta Utilizzare l’alimentazione di corrente conformemente all’indicazione sull’etichetta La griglia di ingresso aria in aspirazione (3) èbloccata Mantenere il termoventilatore lontano da oggetti come tende, sacchetti di plastica, carta ealtri oggetti che possono coprire l’ingresso dell’aria L’apparecchio non riscalda, solo la ventola èin funzione L’interruttore non èstato portato sull’im

postazione di riscaldamento Girare l’interruttore sull’impostazione di riscaldamento Il termostato èin funzione Attivare il termostato eascoltare se si avverte un rumore di apertura/chiusura. Qualora non sia udibile un clic eil termostato non sia danneggiato, il termoventilatore si accende automaticamente quando l'apparecchio si èraffreddato La protezione termica autori- pristinante èin funzione Spegnere il termoventilatore eispezionare il blocco di ingresso euscita. Staccare la spina ed attendere almeno 10 minuti per il ripristino del sistema di protezione prima di rimettere in funzione il termoventilatore. Rumore eccessivo L’apparecchio non si trova in posizione verticale Collocare il termoventilatore su una superficie piana PROTEZIONE DELL'AMBIENTE Le apparecchiature elettriche oelettroniche difettose e/oscartate devono essere conferite presso gli opportuni siti di riciclaggio. Solo per iPaesi UE Non smaltire gli elettroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/ UE sui rifiuti delle apparecchiature elettriche ed elettroniche ela relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizza- bili devono essere raccolti separatamente esmaltiti in modo ecologico. GARANZIA Iprodotti VONROC sono sviluppati secondo gli stan- dard di qualità più elevati esono garantiti esenti da difetti, sia per quanto riguarda imateriali che la lavorazione, per il periodo stabilito per legge ade- correre dalla data di acquisto iniziale. Se durante questo periodo il prodotto dovesse presentare dei difetti di materiali e/odi lavorazione, contattare di- rettamente VONROC. Le seguenti circostanze sono escluse dalla garanzia: Le seguenti circostanze sono escluse dalla garan- zia:

• esecuzione otentativo di esecuzione di riparazioni omodifiche al prodotto da parte di personale di centri di assistenza non autorizzati;

• maltrattamento, uso improprio omanutenzione inadeguata del prodotto;

• utilizzo di ricambi non originali. La presente costituisce l'unica garanzia espressa oimplicita fornita dall'azienda. Non sono concesse altre garanzie, espresse oimplicite, oltre aquelle descritte in questo manuale, ivi comprese le garan- zie implicite di commerciabilità edi idoneità auno scopo particolare. In nessun caso VONROC sarà ritenuta responsabile di alcun danno incidentale oconsequenziale. Irimedi offerti dai rivenditori si limiteranno alla riparazione oalla sostituzione delle unità odei componenti non conformi. Il prodotto eil manuale d'uso sono soggetti amo- difiche. Idati tecnici possono essere modificati senza ulteriore notifica.44

Codice/idi identificazione modello: EH503AC Dato Simbolo Valore Unità Dato Unità Potenza termica Tipo di apporto termico, solo per gli apparecchi elettrici per il riscaldamento di ambienti ad accumulo (selezionare una sola opzione) Potenza termica nominale Pnom 5,0 kW controllo manuale del carico termico, con termostato integrato

Potenza termica minima (indicativa) Pmin 3,3 kW controllo manuale del carico termico con riscontro della temperatura dell'ambiente e/oesterna

Potenza termica continua massima Pmax,c 5,0 kW controllo elettronico del carico termico con riscontro della temperatura dell'ambiente e/oesterna

Consumo ausiliario di energia elettrica potenza termica assistita da ventola No Alla potenza termica nominale elmax 0 kW Tipo di potenza termica/controllo della temperatura dell'ambiente (selezionare una sola opzione) Alla potenza termica minima elmin 0 kW potenza termica afase unica senza controllo della temperatura dell'ambiente

In modalità standby elSB 0 kW Due opiù stadi manuali, senza controllo della temperatura dell'ambiente

con controllo temperatura dell'ambiente tramite termostato meccanico

con controllo temperatura dell'ambiente tramite termostato elettronico

controllo elettronico della temperatura dell'ambiente più timer giornaliero

controllo elettronico della temperatura dell'ambiente più timer settimanale

Altre opzioni di controllo (èpossibile selezionare più opzioni) controllo della temperatura dell'ambiente, con rilevatore di presenza

controllo della temperatura dell'ambiente, con rilevatore di finestre aperte

con opzione di controllo adistanza No con controllo di avviamento adattivo No con limitazione del tempo di funzionamento

Codice/idi identificazione modello: EH504AC Dato Simbolo Valore Unità Dato Unità Potenza termica Tipo di apporto termico, solo per gli apparecchi elettrici per il riscaldamento di ambienti ad accumulo (selezionare una sola opzione) Potenza termica nominale Pnom 9,0 kW controllo manuale del carico termico, con termostato integrato

Potenza termica minima (indicativa) Pmin 6,0 kW controllo manuale del carico termico con riscontro della temperatura dell'ambiente e/oesterna

Potenza termica continua massima Pmax,c 9,0 kW controllo elettronico del carico termico con riscontro della temperatura dell'ambiente e/oesterna

Consumo ausiliario di energia elettrica potenza termica assistita da ventola No Alla potenza termica nominale elmax 0 kW Tipo di potenza termica/controllo della temperatura dell'ambiente (selezionare una sola opzione) Alla potenza termica minima elmin 0 kW potenza termica afase unica senza controllo della temperatura dell'ambiente

In modalità standby elSB 0 kW Due opiù stadi manuali, senza controllo della temperatura dell'ambiente

con controllo temperatura dell'ambiente tramite termostato meccanico

con controllo temperatura dell'ambiente tramite termostato elettronico

controllo elettronico della temperatura dell'ambiente più timer giornaliero

controllo elettronico della temperatura dell'ambiente più timer settimanale

Altre opzioni di controllo (èpossibile selezionare più opzioni) controllo della temperatura dell'ambiente, con rilevatore di presenza

controllo della temperatura dell'ambiente, con rilevatore di finestre aperte

con opzione di controllo adistanza No con controllo di avviamento adattivo No con limitazione del tempo di funzionamento
