NÁVOD K OBSLUZE EH503AC Vonroc

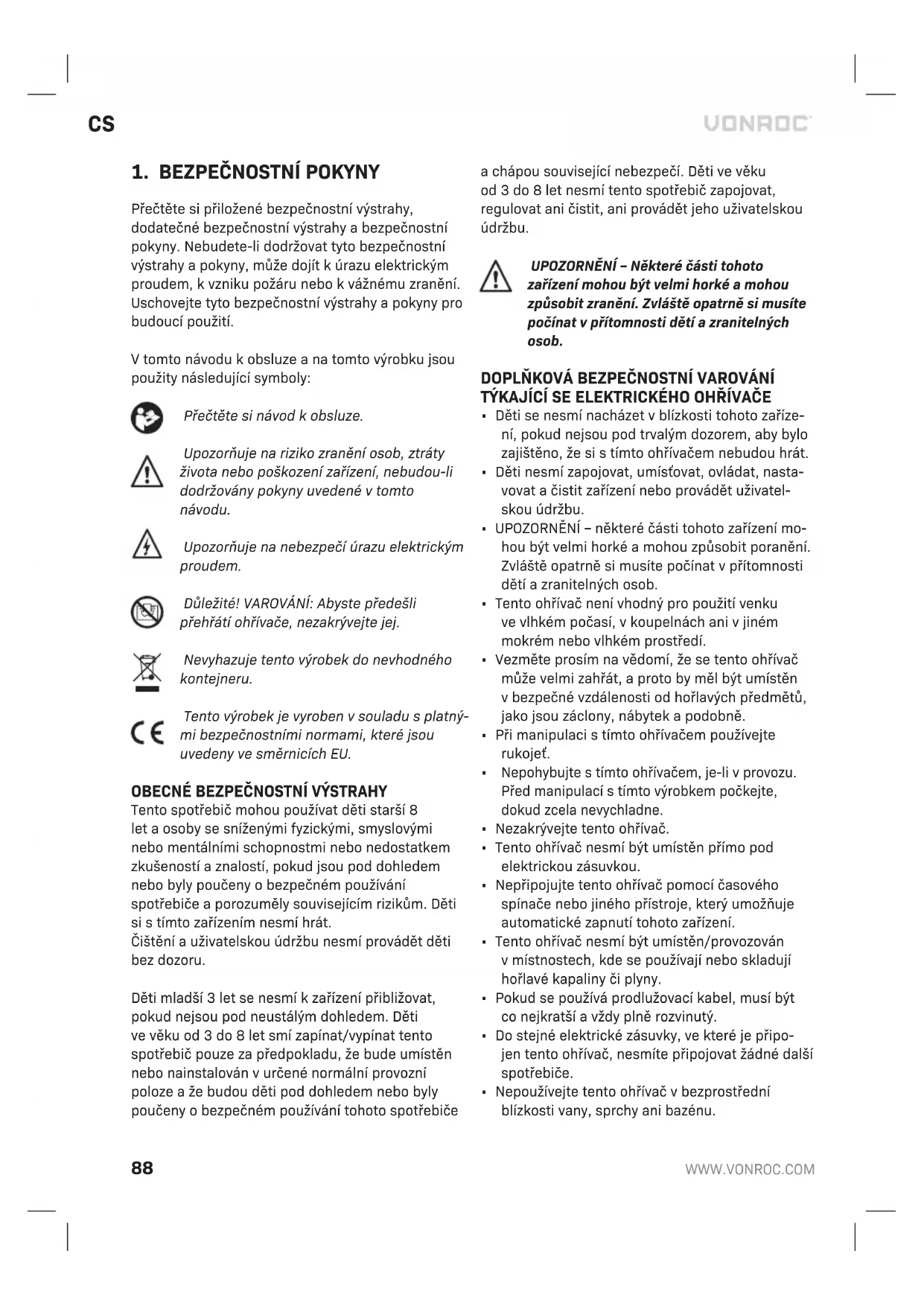

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy abezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy apokyny, může dojít kúrazu elektrickým proudem, kvzniku požáru nebo kvážnému zranění. Uschovejte tyto bezpečnostní výstrahy apokyny pro budoucí použití. Vtomto návodu kobsluze ana tomto výrobku jsou použity následující symboly: Přečtěte si návod kobsluze. Upozorňuje na riziko zranění osob, ztráty života nebo poškození zařízení, nebudou-li dodržovány pokyny uvedené vtomto návodu. Upozorňuje na nebezpečí úrazu elektrickým proudem. Důležité! VAROVÁNÍ: Abyste předešli přehřátí ohřívače, nezakrývejte jej. Nevyhazuje tento výrobek do nevhodného kontejneru. Tento výrobek je vyroben vsouladu splatný- mi bezpečnostními normami, které jsou uvedeny ve směrnicích EU.

OBECNÉ BEZPEČNOSTNÍ VÝSTRAHY

Tento spotřebič mohou používat děti starší 8 let aosoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností aznalostí, pokud jsou pod dohledem nebo byly poučeny obezpečném používání spotřebiče aporozuměly souvisejícím rizikům. Děti si stímto zařízením nesmí hrát. Čištění auživatelskou údržbu nesmí provádět děti bez dozoru. Děti mladší 3 let se nesmí kzařízení přibližovat, pokud nejsou pod neustálým dohledem. Děti ve věku od 3 do 8 let smí zapínat/vypínat tento spotřebič pouze za předpokladu, že bude umístěn nebo nainstalován vurčené normální provozní poloze aže budou děti pod dohledem nebo byly poučeny obezpečném používání tohoto spotřebiče achápou související nebezpečí. Děti ve věku od 3do 8 let nesmí tento spotřebič zapojovat, regulovat ani čistit, ani provádět jeho uživatelskou údržbu. UPOZORNĚNÍ – Některé části tohoto zařízení mohou být velmi horké amohou způsobit zranění. Zvláště opatrně si musíte počínat vpřítomnosti dětí azranitelných osob.

• Děti se nesmí nacházet vblízkosti tohoto zaříze- ní, pokud nejsou pod trvalým dozorem, aby bylo zajištěno, že si stímto ohřívačem nebudou hrát.

• Děti nesmí zapojovat, umísťovat, ovládat, nasta- vovat ačistit zařízení nebo provádět uživatel- skou údržbu.

• UPOZORNĚNÍ – některé části tohoto zařízení mo- hou být velmi horké amohou způsobit poranění. Zvláště opatrně si musíte počínat vpřítomnosti dětí azranitelných osob.

• Tento ohřívač není vhodný pro použití venku ve vlhkém počasí, vkoupelnách ani vjiném mokrém nebo vlhkém prostředí.

• Vezměte prosím na vědomí, že se tento ohřívač může velmi zahřát, aproto by měl být umístěn vbezpečné vzdálenosti od hořlavých předmětů, jako jsou záclony, nábytek apodobně.

• Při manipulaci stímto ohřívačem používejte rukojeť.

Nepohybujte stímto ohřívačem, je-li vprovozu. Před manipulací stímto výrobkem počkejte, dokud zcela nevychladne.

• Nezakrývejte tento ohřívač.

• Tento ohřívač nesmí být umístěn přímo pod elektrickou zásuvkou.

• Nepřipojujte tento ohřívač pomocí časového spínače nebo jiného přístroje, který umožňuje automatické zapnutí tohoto zařízení.

• Tento ohřívač nesmí být umístěn/provozován vmístnostech, kde se používají nebo skladují hořlavé kapaliny či plyny.

• Pokud se používá prodlužovací kabel, musí být co nejkratší avždy plně rozvinutý.

• Do stejné elektrické zásuvky, ve které je připo- jen tento ohřívač, nesmíte připojovat žádné další spotřebiče.

• Nepoužívejte tento ohřívač vbezprostřední blízkosti vany, sprchy ani bazénu.CS

Dojde-li kpoškození napájecího kabelu, musí být vyměněn výrobcem, jeho autorizovaným servisem nebo osobou spříslušnou kvalifikací, aby se předešlo možným rizikům.

Dohlédněte na to, aby byl tento ohřívač umístěn mimo dosah dětí azvířat, azajistěte, aby byl vždy pod dozorem.

Neumísťujte tento ohřívač na pohybující se vozidla ani do míst, kde by oněj bylo možné snadno za- kopnout. Také jej na těchto místech nepoužívejte.

• Pokud nebudete tento ohřívač delší dobu pou- žívat, odpojte jej od elektrické zásuvky. Uchopte zástrčku avytáhněte ji. Nikdy neodpojujte zástrčku taháním za kabel.

• Udržujte ohřívač vdostatečné vzdálenosti od zá- clon nebo míst, kde by mohl být přívod vzduchu snadno blokován.

• Napájecí kabel je vodotěsný, pouze pokud není připojen do elektrické zásuvky. Abyste zabránili možnému úrazu elektrickým proudem nebo vzniku svodového proudu, nikdy neovládejte ohřívač mokrýma rukama ani jej nepoužívejte, je-li na napájecím kabelu voda.

• Nelikvidujte elektrické spotřebiče jako netříděný komunální odpad, ale využijte sběrné dvory. In- formace odostupných systémech sběru odpadu vám sdělí místní úřady. Pokud jsou elektrické spotřebiče likvidovány na skládkách, mohou nebezpečné látky proniknout do podzemních vod adostat se do potravinového řetězce, což může vést kpoškození vašeho zdraví azhoršení kvality života. Varování! Nepoužívejte tento ohřívač vmalých místnostech obsazených osobami, které nejsou schopny místnost samy opustit, není-li zajištěn neustálý dozor nad těmito osobami. Varování! Zdůvodu snížení rizika způsobení požáru udržujte textilie, závěsy nebo jakékoli jiné hořlavé materiály vminimální vzdálenosti 1 m od výstupu vzduchu. Elektrická bezpečnost Používáte-li elektrická zařízení, vždy dodržujte bezpečnostní předpisy platné ve vaší zemi, aby bylo omezeno riziko vzniku požáru, úrazu elektrickým proudem nebo zranění. Prostudujte si následující bezpečnostní pokyny ataké přiložené bezpečnostní pokyny. Vždy zkontrolujte, zda se napájecí napětí sítě shoduje snapájecím napětím na výkonovém štítku. Připojení knapájecímu napětí Zkontrolujte, zda jsou napájecí napětí azástrčka napájecího kabelu vhodné pro váš stroj. Podívejte se na výkonový štítek stroje. Všechny změny smí provádět pouze kvalifikovaný elektrikář. Varování! Toto zařízení musí být uzemněno. Není-li toto zařízení řádně uzemněno, může dojít kúrazu elektrickým proudem. Ujistěte se, zda je používaná zásuvka uzemněna. Máte-li jakékoli pochybnosti, požádejte okontrolu kvalifikovaného elektrikáře. Varování! Při připojování (odpojování) zástrčky k(od) zásuvce se vyvarujte kontaktu skolíky zástrčky. Takový kontakt způsobí vážný úraz elektrickým proudem. Výměna kabelů nebo zástrček Je-li nutná výměna napájecího kabelu, musí být provedena výrobcem nebo jeho autorizovaným zástupcem, aby bylo zabráněno bezpečnostnímu riziku. Po výměně napájecích kabelů nebo zástrček staré kabely azástrčky ihned zlikvidujte. Připojení zástrčky poškozeného kabelu ksíťové zásuvce je velmi nebezpečné. Použití prodlužovacích kabelů Používejte pouze schválený prodlužovací kabel, který je vhodný pro příkon tohoto stroje. Minimální průřez vodiče je 2,5 mm². Používáte-li cívku skabe- lem, vždy zcívky odviňte celý kabel.

2. INFORMACE OVÝROBKU

Zamýšlené použití Elektrický PTC ohřívač sventilátorem pro použití pouze ve skladech adílnách. Nepoužívejte tento vý- robek kžádnému jinému účelu. Tento ohřívač může být vuzavřených místnostech používán jako volně stojící zařízení kvytápění místností. Tento ohřívač může být používán pouze ve zcela smontovaném stavu amusí stát ve svislé poloze na stabilním povrchu. Obsahuje termostat atepelnou pojistku sautomatickým resetováním pro ovládání topného tělesa, atím iteploty.90

TECHNICKÉ ÚDAJE Model č. EH503AC EH504AC Napájecí napětí 380–400V3~ 50 HzJmenovitý výkon 5000W 9000WTřída ochrany Třída IStupeň ochrany IP20Nastavení50W (pouze ventilátor) 3300W/ 5000W80W (pouze ventilátor)6000W/ 9000WTermostat sautomatickým resetem75 °C 70 °CVýhřevná kapacita 48 m² 80 m²Délka napájecího kabelu1,6 mHmotnost 4,4 kg 7,1 kg POPIS Čísla vnásledujícím textu odkazují na obrázky na stranách 2–3.

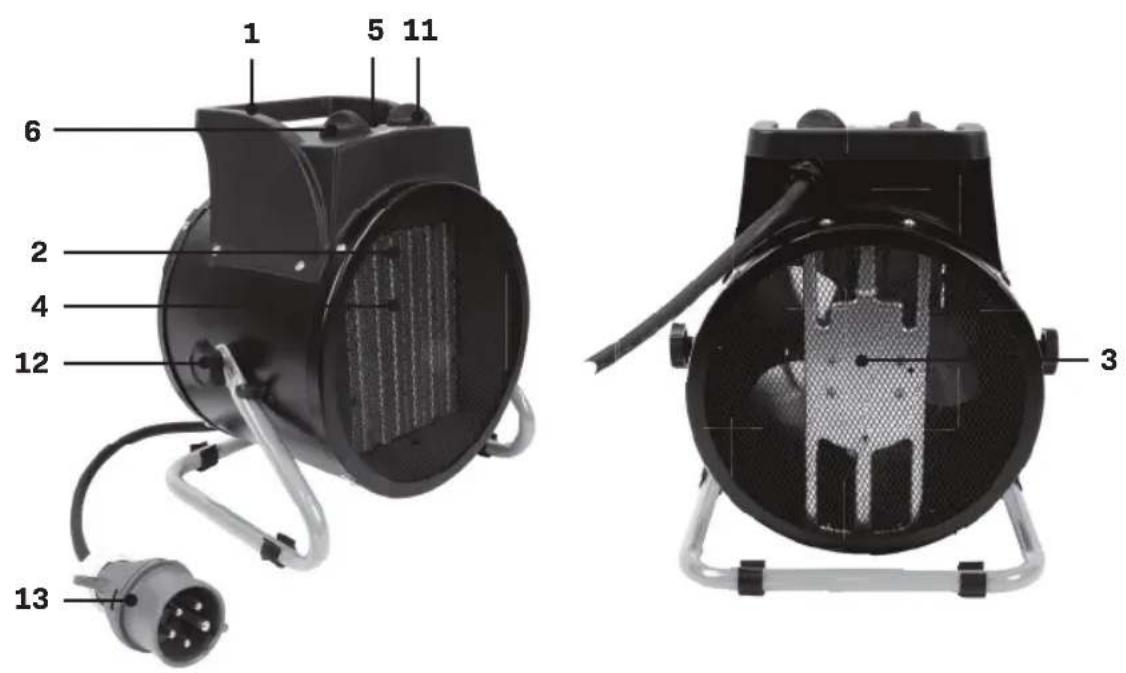

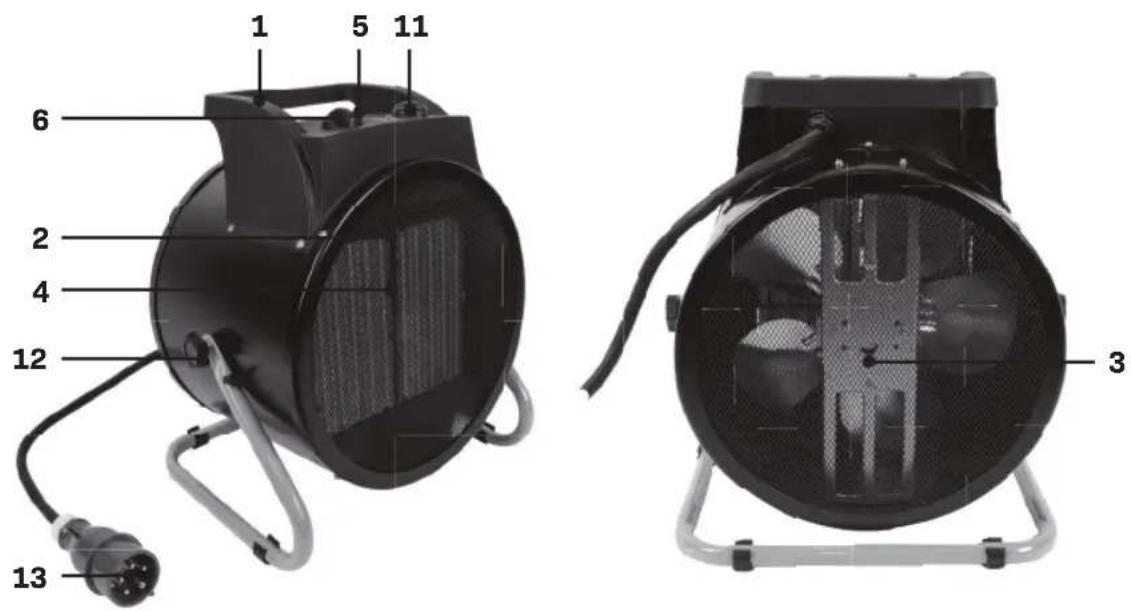

5. Kontrolka napájení

9. Režim slabého ohřevu

10. Režim silného ohřevu

11. Ovladač termostatu

12. Knoflík pro nastavení náklonu

Před použitím zkontrolujte, zda není zařízení poškozeno, apoužívejte pouze zařízení vdobrém stavu. Při prvním použití ohřívače můžete zaznamenat vznik slabého kouře. Tento jev je zcela normální apo krátké době zmizí. Topné těleso je vyrobeno znerezové oceli apři výrobě bylo ošetřeno ochran- ným olejem. Při zahřátí zbytků oleje může dojít ke vzniku kouře. Umístění elektrického ohřívače (Obr. A)

• Postavte tento ohřívač do svislé polohy na pevný arovný povrch.

• Mezi přední částí krytu astěnami nebo hořlavý- mi materiály (nábytek, záclony atd.) zachovejte minimální vzdálenost 1 m aod všech ostat- ních částí krytu zajistěte minimální vzdálenost 30cm. Chraňte ohřívač před vlhkem.

• Po dlouhém skladování se vždy ujistěte, že je topné těleso (2) čisté anení na něm usazen prach. Varování! Zajistěte, aby byl tento ohřívač postaven na bezpečném místě, kde oněj nebo okabel nebude možné snadno zakopnout. Rovněž umístěte ohřívač na místo, ze kterého nebude moci spadnout. Zapnutí elektrického ohřívače (Obr. A, B)

• Otočte knoflíky pro nastavení náklonu (12) proti směru hodinových ručiček, abyste je povolili.

• Nakloňte ohřívač do požadované polohy.

• Otočte knoflíky pro nastavení náklonu (12) po směru hodinových ručiček apevně je utáhněte.

Zapojte napájecí kabel (13) do elektrické zásuvky.

• Nastavte ovladač termostatu (11) do polohy Max.

• Nastavením ovladače funkce (6) do jedné zúrov- ní výkonu se ohřívač zapne.

• Kontrolka napájení (5) se rozsvítí.

• Jakmile teplota vmístnosti dosáhne požadované hodnoty, otáčejte pomalu ovladačem termostatu (11) zpět, dokud neuslyšíte cvaknutí akontrolka napájení (5) nezhasne.

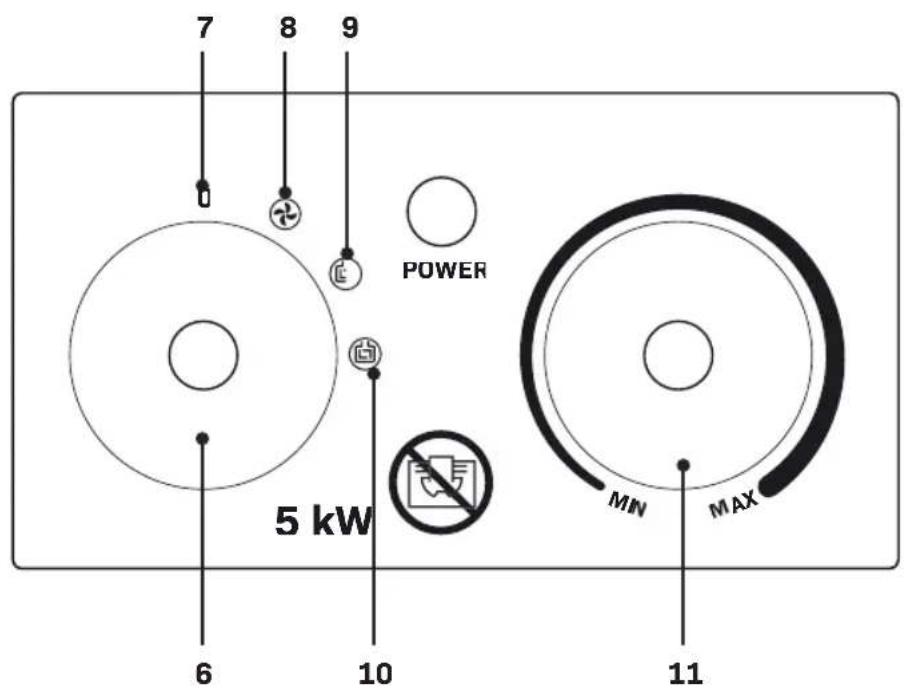

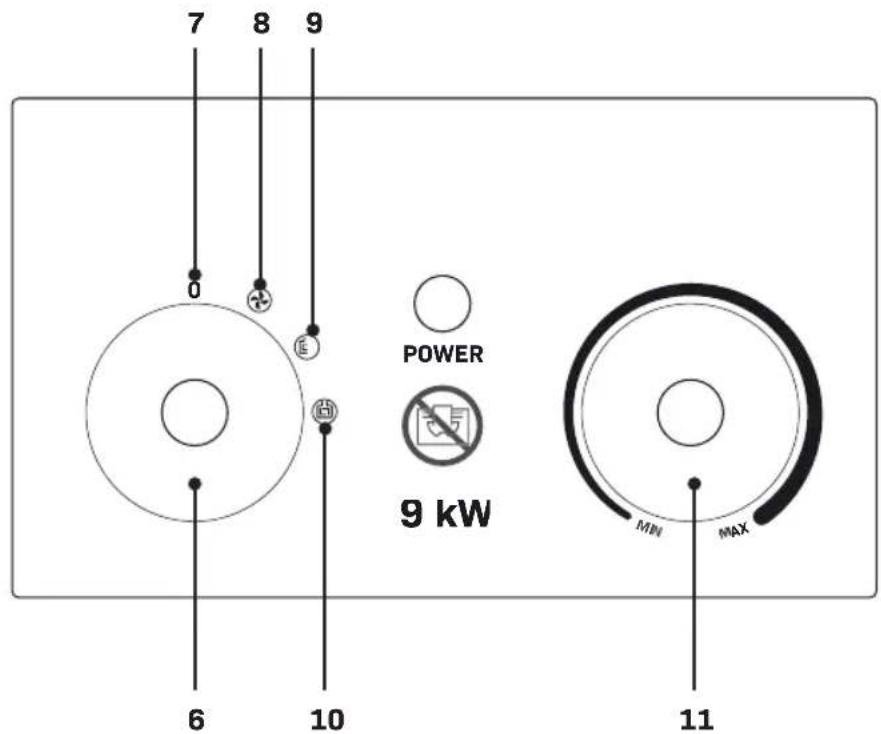

• Ohřívač se nyní bude automaticky zapínat avypí- nat, atímto způsobem bude udržovat stálou tep- lotu vmístnosti. Znamená to, že jestliže teplota klesne, topné těleso aventilátor se opět zapnou. Výběr funkce (Obr. B) Otočením ovladače funkce (6) můžete zvolit někte- rou zfunkcí.

• Vypnuté napájení (7)

• Pouze ventilátor (8)

• Režim slabého ohřevu (9)

• Režim silného ohřevu (10) Spínač ochrany pro případ převrácení Tento ohřívač je vybaven digitální ochranou pro případ převrácení. Tato ochrana zajišťuje, aby uohřívače, který není umístěn ve svislé poloze na pevném arovném povrchu adojde kjeho převrh-CS

nutí, tento systém ohřívač automaticky vypnul. Dojde-li ktakové situaci, postavte tento ohřívač na pevný arovný povrch aopět jej zapněte. Automatická ochrana proti přehřátí Tento ohřívač je vybaven bezpečnostním vnitřním termostatem, který brání přehřátí, aobvodem ochrany proti přehřátí. Pokud je dosaženo poten- ciální teploty přehřátí, systém automaticky ohřívač vypne. Vypnutí elektrického ohřívače (Obr. A, B) Před vypnutím nechejte toto zařízení vychladnout pomocí funkce ventilátoru.

• Otočte ovladač termostatu (11) do nejnižší polohy aovladač funkce otočte do polohy ventilátoru (8).

• Nechejte ventilátor, aby několik minut ochlazoval zařízení.

• Otočte ovladač funkce (6) do vypnuté polohy (7).

• Vytáhněte zástrčku zelektrické zásuvky. Uložení elektrického ohřívače

• Před uskladněním ohřívače jej vždy nechejte zcela vychladnout.

• Kabel nikdy neomotávejte kolem ohřívače. Varování! Nikdy neskladujte toto zařízení ve vlhkém ani prašném prostředí.

Před čištěním aprováděním údržby nářadí vždy vypněte avypojte zástrčku napájecího kabelu ze síťové zásuvky. Čištění Před čištěním nechejte zařízení zcela vychladnout.

• Čistěte tento ohřívač suchým ručníkem nebo vysavačem.

• Za účelem ochrany krytu zabraňte postříkání ohřívače vodou anikdy kjeho čištění nepouží- vejte rozpouštědla, jako je benzín, isoamylace- tát, toluen atd.

• Při ukládání tohoto ohřívače jej nejdříve nechej- te zcela vychladnout audržujte jej vsuchu. Odstraňování problémů Vpřípadě, kdy tento elektrický ohřívač nebude pracovat správně, uvádíme některé možné příčiny těchto závad apostupy pro jejich odstranění. Problém Možná příčina Řešení Ohřívač nepracuje, ikdyž je připojen kelektrické zásuvce avypínač itermostat jsou zapnuty. Zástrčka je uvolněná nebo připojení není provedeno správně Vytáhněte zástrčku azkontrolujte připojení zástrčky aelektrické zásuvky. Potom ji znovu připojte. Vzásuvce není napětí Zasuňte zástrčku do správné zásuvky Ochrana před převrácením Postavte ohřívač na pevný rovný povrch. Ochrana před přehřátím Před opětovným zapnutím ohřívače odpojte zástrčku jeho napájecího kabelu od zásuvky apočkejte alespoň 30 minut, než dojde kjeho vychladnutí. Topné těleso je rozžhaveno Vstupní napětí je příliš vysoké nebo příliš nízké Použijte zdroj napájení podle označení na štítku Mřížka přívodu vzduchu (3) je blokována Umístěte ohřívač vdostatečné vzdálenosti od předmětů, jako jsou záclony, plastové sáčky, papír adalší předměty, které mohou zakrýt přívod vzduchu nebo se na něj snadno přichytit Zařízení se nezahřálo, funguje pouze ventilátor Na zařízení nebylo prove

deno nastavení ohřevu Nastavte přepínač do polohy ohřev Aktivoval se termostat Otáčejte termostatem aposlouchejte, zda uslyšíte zvuk jeho aktivace/deaktivace. Pokud nedochází kžádnému cvaknutí atermostat není poškozen, ohřívač se automaticky zapne, jakmile se ochladí Aktivovala se tepelná pojistka sauto- matickým resetováním Vypněte ohřívač azkontrolujte případné zablokování přívodu nebo výstupu vzduchu. Odpojte zástrčku apřed opětovným zapnutím ohřívače počkejte nejméně 10 minut, než se ochranný systém resetuje. Je slyšet abnormální hluk Zařízení nestojí rovně Postavte ohřívač na rovný povrch92

Poškozená alikvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel. Pouze pro země EU Nevyhazujte elektrická nářadí do běžného domácího odpadu. Podle evropské směrnice 2012/19/EU týkající se likvidace elektrických aelektronických zařízení ajejí implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromažďo- vána odděleně ajejich likvidace musí být provedena tak, aby nedošlo kohrožení životního prostředí. ZÁRUKA Výrobky VONROC jsou vyvíjeny vsouladu spožadav- ky norem na nejvyšší kvalitu aje zaručeno, že po dobu platné záruky, která začíná běžet dnem původ- ního nákupu, nebudou na těchto výrobcích žádné vady materiálu, ani vady způsobené špatným dílen- ským zpracováním. Dojde-li během tohoto období kzávadě vdůsledku vady materiálu nebo dílenského zpracování, kontaktujte přímo firmu VONROC. Ztéto záruky jsou vyloučeny následující případy:

• Opravy nebo úpravy tohoto zařízení byly pro- vedeny nebo byly provedeny pokusy ojejich provedení vneautorizovaných servisech;

• Toto zařízení bylo nesprávně použito, nevhodně použito nebo nebyla prováděna jeho správná údržba;

• Byly použity neoriginální náhradní díly. Výše uvedené představuje jedinou záruku poskyto- vanou společností, ať už výslovnou nebo předpo- kládanou. Neexistují žádné další záruky, výslovné ani nebo předpokládané, které přesahují rámec zde uvedeného, včetně předpokládaných záruk prodejnosti avhodnosti pro určitý účel. VONROC vžádném případě neodpovídá za jakékoliv náhodné ani následné škody. Opravné prostředky prodejců se omezují výhradně na opravu nebo výměnu nevy- hovujících jednotek nebo dílů. Na tomto výrobku avtomto návodu mohou být prováděny změny. Specifikace mohou být změněny bez dalšího upozornění.CS

Identifikátor(y) modelu: EH503AC Položka Symbol Hodnota Jednotka Položka Jednotka Tepelný výkon Typ tepelného příkonu, pouze pro elektrické lokální ohřívače (zvolte jeden) Jmenovitý topný výkon Pnom 5,0 kW ruční regulace ohřevu, sintegrovaným termostatem

Minimální topný výkon (přibližný) Pmin 3,3 kW ruční regulace ohřevu se zpětnou vazbou na pokojovou a/nebo venkovní teplotu

Maximální nepřetržitý topný výkon Pmax,c 5,0 kW elektronická regulace ohřevu se zpětnou vazbou na pokojovou a/nebo venkovní teplotu

Spotřeba elektrické energie topný výkon spodporou ventilátoru Ne Při jmenovitém topném výkonu elmax 0 kW Typ regulace tepelného výkonu / pokojové teploty (zvolte jeden) Při minimálním topném výkonu elmin 0 kW jednostupňová regulace topného výkonu ažádná regulace pokojové teploty

Vpohotovostním režimu elSB 0 kW Dvou nebo vícestupňové ovládání, bez regulace pokojové teploty

smechanickým termostatem pro regulaci pokojové teploty Ano selektronickou regulací pokojové teploty Ne elektronická regulace pokojové teploty plus denní časový spínač

elektronická regulace pokojové teploty plus týdenní časový spínač

Další možnosti regulace (lze volit více možností) regulace pokojové teploty, sdetekcí přítomnosti osob

regulace pokojové teploty, sdetekcí otevřených oken

svolbou dálkového ovládání Ne sadaptivním ovládáním spuštění Ne somezením pracovní doby Ne sčerným čidlem Ne Kontakty VONROC • Lingenstraat 6 • 8028 PM • Zwolle • Nizozemí94

Identifikátor(y) modelu: EH504AC Položka Symbol Hodnota Jednotka Položka Jednotka Tepelný výkon Typ tepelného příkonu, pouze pro elektrické lokální ohřívače (zvolte jeden) Jmenovitý topný výkon Pnom 9,0 kW ruční regulace ohřevu, sintegrovaným termostatem

Minimální topný výkon (přibližný) Pmin 6,0 kW ruční regulace ohřevu se zpětnou vazbou na pokojovou a/nebo venkovní teplotu

Maximální nepřetržitý topný výkon Pmax,c 9,0 kW elektronická regulace ohřevu se zpětnou vazbou na pokojovou a/nebo venkovní teplotu

Spotřeba elektrické energie topný výkon spodporou ventilátoru Ne Při jmenovitém topném výkonu elmax 0 kW Typ regulace tepelného výkonu / pokojové teploty (zvolte jeden) Při minimálním topném výkonu elmin 0 kW jednostupňová regulace topného výkonu ažádná regulace pokojové teploty

Vpohotovostním režimu elSB 0 kW Dvou nebo vícestupňové ovládání, bez regulace pokojové teploty

elektronická regulace pokojové teploty plus denní časový spínač

elektronická regulace pokojové teploty plus týdenní časový spínač

Další možnosti regulace (lze volit více možností) regulace pokojové teploty, sdetekcí přítomnosti osob

regulace pokojové teploty, sdetekcí otevřených oken

svolbou dálkového ovládání Ne sadaptivním ovládáním spuštění Ne somezením pracovní doby Ne sčerným čidlem Ne Kontakty VONROC • Lingenstraat 6 • 8028 PM • Zwolle • Nizozemí95
