EH503AC - Aquecimento Vonroc - Manual de utilização gratuito

MANUAL DE UTILIZADOR EH503AC Vonroc

PT Instruções originais 74

Este produto é adequado apenas para áreas devidamente isoladas ou uso esporádico.

32

Leia os avisos de segurança fornecidos, os avisos de segurança adicionais e as instruções. O não cumprimento dos avisos de segurança e das instruções pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde os avisos de segurança e as instruções para referência futura.

Os seguintes símbolos são utilizados no manual do utilizador ou no produto:

Leia o manual do utilizador.

Indica o risco de ferimentos, morte ou danos na ferramenta se as instruções indicadas neste manual não forem seguidas.

Importante! AVISO: Para evitar sobreaquecimento, não tape o aquecedor.

Não elimine o produto em recipientes não adequados.

O produto está em conformidade com as normas de segurança aplicáveis nas directivas europeias.

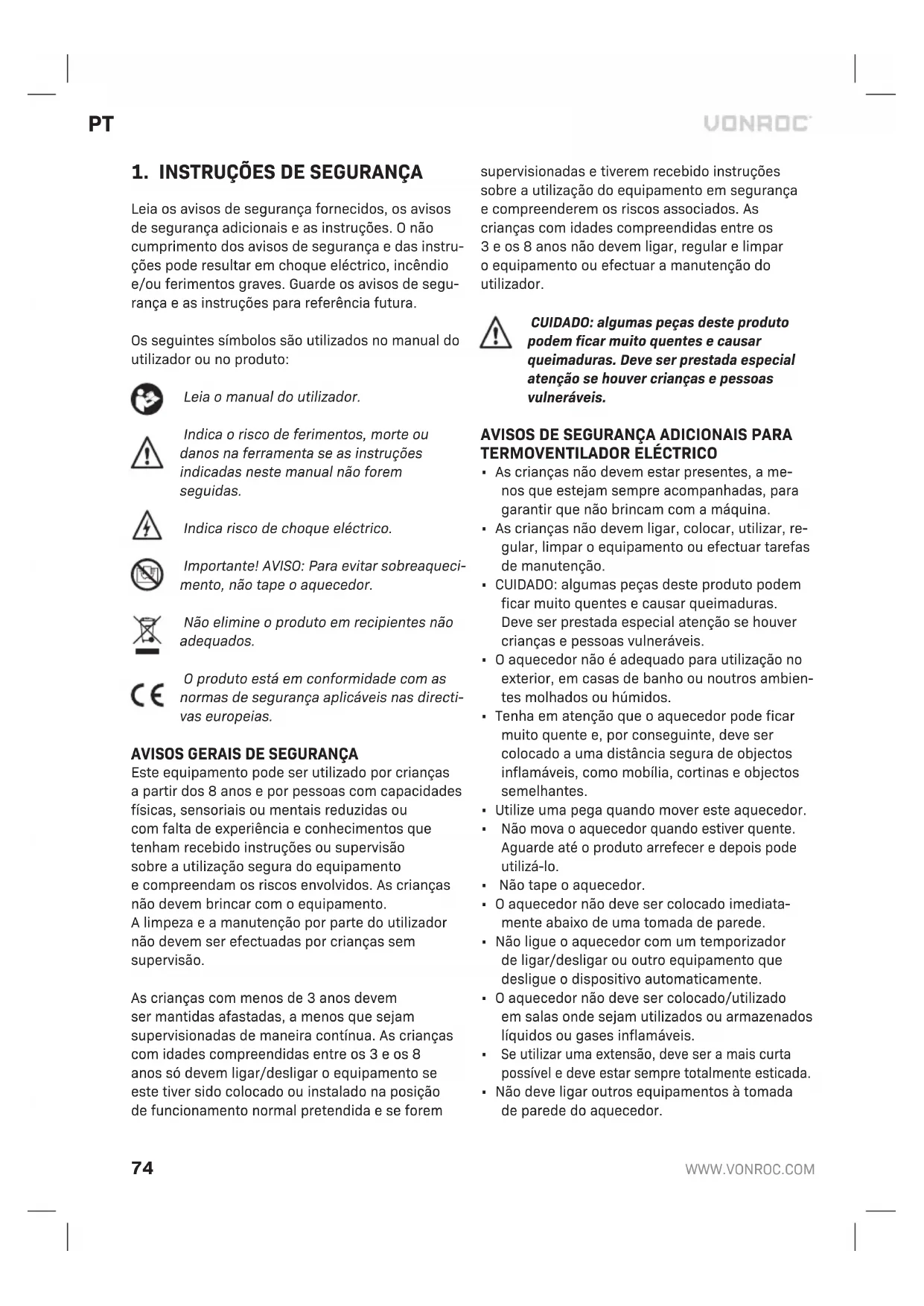

AVISOS GERAIS DE SEGURANÇA

Este equipamento pode ser utilizado por crianças a partir dos 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos que tenham recebido instruções ou supervisão sobre a utilização segura do equipamento e compreendam os riscos envolvidos. As crianças não devem brincar com o equipamento.

A limpeza e a manutenção por parte do utilizador não devem ser efectuadas por crianças sem supervisão.

As crianças com menos de 3 anos devem ser mantidas afastadas, a menos que sejam supervisionadas de maneira contínua. As crianças com idades compreendidas entre os 3 e os 8 anos só devem ligar/desligar o equipamento se este tiver sido colocado ou instalado na posição de funcionamento normal pretendida e se forem supervisionadas e tiverem recebido instruções sobre a utilização do equipamento em segurança e compreenderem os riscos associados. As crianças com idades compreendidas entre os 3 e os 8 anos não devem ligar, regular e limpar o equipamento ou efectuar a manutenção do utilizador.

CUIDADO: algumas peças deste produto podem ficar muito quentes e causar queimaduras. Deve ser prestada especial atenção se houver crianças e pessoas vulneráveis.

AVISOS DE SEGURANÇA ADICIONAIS PARA TERMOVENTILADOR ÉLÉCTRICO

• As crianças não devem estar presentes, a menos que estejam sempre acompanhadas, para garantir que não brincam com a máquina.
• As crianças não devem ligar, colocar, utilizar, regular, limpar o equipamento ou efectuar tarefas de manutenção.
• CUIDADO: algumas peças deste produto podem ficar muito quentes e causar queimaduras. Deve ser prestada especial atenção se houver crianças e pessoas vulneráveis.
• O aquecedor não é adequado para utilização no exterior, em casas de banho ou noutros ambientes molhados ou húmidos.
• Tenha em atenção que o aquecedor pode ficar muito quente e, por conseguinte, deve ser colocado a uma distância segura de objectos inflamáveis, como mobília, cortinas e objectos semelhantes.
• Utilize uma pega quando mover este aquecedor.
• Não mova o aquecedor quando estiver quente. Aguarde até o produto arrefecer e depois pode utilizá-lo.
• Não tape o aquecedor.
• O aquecedor não deve ser colocado imediatamente abaixo de uma tomada de parede.
• Não ligue o aquecedor com um temporizador de ligar/desligar ou outro equipamento que desligue o dispositivo automaticamente.
• O aquecedor não deve ser colocado/utilizado em salas onde sejam utilizados ou armazenados líquidos ou gases inflamáveis.
• Se utilizar uma extensão, deve ser a mais curta possível e deve estar sempre totalmente esticada.

• Não deve ligar outros equipamentos à tomada de parede do aquecedor.

• Não utilize o aquecedor perto de banheiras, chuveiros ou piscinas.

• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, o respectivo técnico de assistência ou técnicos devidamente qualificados para evitar uma situação de perigo.
• O aquecedor deve ser sempre vigiado e as crianças e animais devem estar sempre afastados.
• Não coloque/utilize o aquecedor sobre veículos em movimento ou num local onde seja fácil tropeçar na máquina.
• Se o aquecedor não for utilizado durante muito tempo, desligue-o da tomada. Puxe pela ficha, nunca retire a ficha pelo cabo.
• Mantenha o aquecedor afastado de cortinas ou locais onde a ventoinha de entrada de ar possa ficar obstruída.
• O acoplador de energia é impermeável à água quando não estiver a ser utilizado. Para evitar um choque eléctrico ou corrente de fuga, nunca utilize o aquecedor com as mãos molhadas ou se o cabo de alimentação do aquecedor estiver molhado.
• Não elimine equipamentos eléctricos como resíduos municipais não triados, utilize instalações de recolha separadas. Contacte a sua autarquia para obter informações sobre os sistemas de recolha disponíveis. Se o equipamento eléctrico for eliminado em aterros ou lixeiras, pode haver uma fuga de substâncias perigosas para as águas subterrâneas e entrar em contacto com a cadeira alimentar, o que é prejudicial para a sua saúde e bem-estar.

Aviso! Não utilize este aquecedor em salas pequenas quando estiverem ocupadas por pessoas sem capacidade para sair da sala sozinhas, a menos que seja fornecida uma supervisão constante.

Aviso! Para reduzir o risco de incêndio, mantenha os têxteis, cortinas ou qualquer material inflamável a uma distância mínima de 1 m da saída de ar.

Segurança eléctrica

Quando utilizar máquinas eléctricas, respeite sempre os regulamentos de segurança aplicáveis ao seu país para reduzir o risco de incêndio, choque eléctrico e ferimentos. Leia as seguintes instruções de segurança e as instruções de segurança fornecidas. Verifique sempre se a tensão da fonte de alimentação corresponde à tensão indicada na etiqueta da placa sinalética.

Ligação à fonte de alimentação

Verifique se a fonte de alimentação e a ficha são utilizadas de acordo com a sua máquina. Consulte a placa sinalética na máquina. Quaisquer alterações devem ser sempre efectuadas por um electricista qualificado.

Aviso! Esta máquina deve ter ligação à terra. Se não estiver ligada à terra correctamente, esta máquina pode causar um choque eléctrico. A saída da fonte de alimentação está ligada à terra. Se tiver alguma dúvida, entre em contacto com um electricista qualificado.

Aviso! Evite o contacto com os terminais na ficha quando instalar (ou retirar) a ficha da tomada de alimentação. O contacto causa um choque eléctrico grave.

Substituir cabos ou fichas

Se for necessário substituir o cabo de alimentação, isto deve ser efectuado pelo fabricante ou pelo respectivo técnico para evitar situações de risco. Deite fora de imediato cabos e fichas antigas que tenham sido substituídos por novos. É perigoso inserir a ficha de um cabo solto numa tomada de parede.

Utilizar extensões

Utilize apenas as extensões aprovadas que sejam adequadas para a entrada de alimentação da máquina. A espessura mínima do condutor é de 2,5 mm ^2 . Quando utilizar um carreto de cabos, desen-role sempre o carreto por completo.

2.INFORMAÇÃOESSOBRE O PRODUTO

Utilização pretendida

O termoventilador PTC eléctrico é concebido apenas para armazéns e oficinas. Não utilize o produto para qualquer outra finalidade. O aquecedor pode ser utilizado em salas fechadas numa posição não fixada para aquecer divisões. O aquecedor só pode ser utilizado totalmente montado e colocado na vertical numa superfície estável. Inclui um

termóstato e uma protecção térmica de reposição automática para controlar o elemento de aquecimento e, por conseguinte, temperatura.

ESPECIFICAÇÕES TÉCNICAS

Modelo n.o EH503AC EH504AC
Fonte de alimentação	380 - 400 V, 3 ~ 50 Hz
Potência nominal 5000W 9000W
Classe de protecção Classe I
Grau IP IP20
Definições	50W (apenas a ventoinha)3300W/5000W	80W (apenas a ventoinha)6000W/9000W
Termostato de reposição automática	75 °C 70 °C
Capacidade de aquecimento	48 m^2 80 m^2
Comprimento do cabo	1,6 m
Peso 4,4 kg 7,1 kg

DESCRIÇÃO

Os números indicados no texto dizem respeito aos diagramas nas páginas 2 e 3.

1. Pega
2. Elemento de aquecimento
3. Entrada de ar
4. Saída de ar
5. Indicador de alimentação
6. Botão de função
7. Desligado
8. Ventoinha
9. Modo de aquecimento reduzido
10. Modo de aquecimento elevado
    11.Botão do termóstato
    12.Botão de regulação da inclinação
11. Cabo de alimentação

3. FUNCIONAMENTO

Verifique se o dispositivo apresenta danos antes de utilizá-lo e verifique se está em boas condições de funcionamento.

Quando utilizar o aquecedor pela primeira vez, pode reparar numa ligeira emissão de fumo. Isto é normal e pára após alguns minutos. O elemento de aquecimento é feito de aço inoxidável e foi revestido com uma camada de óleo de protecção para protegê-lo. O fumo é causado pelo óleo quando é aquecido.

Colocar o aquecedor eléctrico (Fig. A)

• Coloque o aquecedor na vertical sobre uma superfície robusta e nivelada.
• Mantenha uma distância mínima de 1 m entre a parte da frente da divisão e as paredes, materiais combustíveis (móveis, cortinas, etc.) e a 30 cm de todas as outras áreas de superfície da divisão. Mantenha afastado de ambientes húmidos.
• Após um período de armazenamento prolongado, certifique-se sempre de que o elemento de aquecimento (2) está limpo e sem pó.

Aviso! Certifique-se de que coloca o aquecedor num lugar seguro, para que não tropece facilmente na máquina e no cabo. Certifique-se de que coloca o aquecedor num local onde não caia.

Ligar o aquecedor eléctrico (Fig. A, B)

• Rode o botão de regulação (12) para a esquerda para desapertá-lo.
• Incline o aquecedor para a posição pretendida.
• Rode o botão de regulação (12) para a direita para apertá-lo com firmeza.
• Ligue o cabo (13) à rede eléctrica.
• Coloque o botão do termóstato (11) na posição Máx.
• O aquecedor é ligado quando coloca o botão de função (6) numa das definições de energia.
• A luz indicadora de alimentação (5) acende-se.
• Quando a sala estiver à temperatura pretendida, rode o botão do termóstato (11) para trás lenta-mente até ouvir um clique e o indicador luminoso de alimentação(5) acender-se.
• O aquecedor é iniciado e pára automaticamente e, por conseguinte, mantém a temperatura ambiente constante. Isto significa que quando a temperatura diminui, o elemento de aquecimento e a ventoinha são iniciados novamente.

Definições das funções (Fig. B)

Pode rodar o botão de função para escolher várias funções (6).

• Desligar (7)
• Apenas ventoinha (8)
• Modo de aquecimento reduzido (9)
• Modo de aquecimento elevado (10)

Interruptor de segurança anti-queda

Este aquecedor tem uma protecção de segurança anti-queda digital. Esta protecção garante que quando o aquecedor não é colocado na vertical numa superfície firme e nivelada ou se o aquecedor cair, o sistema desliga automaticamente o aquecedor. Se isto ocorrer, coloque o aquecedor numa superfície firme e nivelada e ligue novamente o aquecedor.

Este aquecedor está equipado com um termóstato interno de limitação de calor de segurança e um circuito de protecção contra sobreaquecimento. Quando é atingida uma temperatura de sobreaquecimento, o sistema desliga automaticamente o aquecedor.

Parar o aquecedor eléctrico (Fig. A, B)

Antes de desligar a máquina, utilize a função de ventilação para arrefecê-la.

• Rode o botão do termóstato (11) para a posição mais baixa e rode o botão de função para a posição de ventoinha (8).
• Deixe a ventoinha arrefecer o equipamento durante uns minutos.
• Rode o botão de função (6) para a posição de desligado (7).
• Retire a ficha da rede eléctrica.

Armazenar o aquecedor eléctrico

• Aguarde até o aquecedor arrefecer por completo antes de armazenar a máquina.
• Nunca enrole o cabo à volta do aquecedor.

Aviso! Não armazene a máquina num ambiente húmido ou poeirento.

4. MANUTENÇÃO

Antes de efectuar a limpeza e a manutenção, desligue sempre a máquina e retire a ficha de alimentação da rede eléctrica.

Limpeza

Antes de proceder à limpeza, aguarde até a máquina arrefecer por completo.

- Limpe o aquecedor com uma toalha seca ou um aspirador.

• Para proteger a caixa, não salpique água sobre o aquecedor e nunca utilize solventes como gasolina, acetato de isoamilo, tolueno, etc. para limpar o aquecedor.
• Antes de armazenar o aquecedor, deixe-o arrefecer e mantenha-o seco.

Resolução de problemas

No caso do aquecedor eléctrico não funcionar correctamente, fornecemos algumas causas possíveis e as respectivas soluções.

Problema Causa	possível Solução
O aquecedor não funciona, mesmo depois de ligar o aquecedor, o interruptor e o termóstato.	A ficha está solta, a ligação não está correcta	Retire a ficha, verifique a ligação da ficha e da tomada. Em seguida, volte a ligá-la.
	Não há corrente na tomada eléctrica	Coloque a ficha numa tomada adequada
	Protecção anti-queda	Coloque o aquecedor numa superfície robusta e nivelada.
	Protecção contra aquecimento	Desligue o aquecedor e aguarde pelo menos 30 minutos até arrefecer e depois reinicie o aquecedor.
O elemento de aquecimento está a brilhar	A tensão de entrada é demasiado elevada ou demasiada baixa	Utilize a fonte de alimentação de acordo com a classificação indicada na etiqueta
	A grelha de entrada de ar (3) está obstruída	Mantenha o aquecedor afastado de objectos como cortinas, sacos de plástico, papel e outros objectos que obstruam a entrada ou possam obstruir facilmente a entrada de ar
O equipamento não aquece, só funciona o ventilador	O interruptor não foi colocado na posição de aquecimento	Rode o interruptor para a definição de aquecimento
	O termóstato está a funcionar	Rode o termóstato e verifique se há algum ruído de abertura/fecho. Se não houver um som de clique e o termóstato não estiver danificado, o aquecedor é ligado automaticamente quando o equipamento arrefecer
	A protecção de reposição automática é activada	Desligue o aquecedor e inspeccione se existe um bloqueio na entrada ou saída. Desligue a ficha e aguarde pelo menos 10 minutos até o sistema de protecção ser reposta antes de voltar a tentar reiniciar o aquecedor.
Ruído anormal	Não é possível colocar o equipamento na vertical	Coloque o aquecedor numa superfície nivelada

AMBIENTE

Os equipamentos eléctricos ou electrónicos defeituosos e/ou eliminados devem ser recolhidos em locais de reciclagem adequados.

Apenas para os países da CE

Não elimine as ferramentas eléctricas em conjunto com os resíduos domésticos. De acordo com a directiva europeia 2012/19/UE sobre resíduos de equipamentos eléctricos e electrónicos e a respectiva implementação na legislação nacional, as ferramentas eléctricas que já não sejam utilizadas devem ser recolhidas em separado e eliminadas de maneira ecológica.

GARANTIA

Os produtos da VONROC são desenvolvidos de acordo com os padrões de qualidade mais elevados e não apresentam quaisquer defeitos em termos de materiais e mão-de-obra em relação ao período estipulado por lei, cujo início é a partir da data de compra original. Se o produto apresentar qualquer falha durante este período devido a qualquer defeito no material e/ou de mão-de-obra, contacte a VONROC directamente.

As seguintes circunstâncias estão excluídas desta garantia:

• Se forem efectuadas ou tentadas quaisquer reparações e/ou alterações na máquina por centros de assistência não autorizados;
• Desgaste normal;
• Se a ferramenta foi utilizada de maneira abusiva, indevida ou a manutenção for efectuada de maneira incorrecta;
• Se forem utilizadas peças sobresselentes não originais.

Isto constitui a única garantia feita pela empresa, de maneira expressa ou implícita. Não existem quaisquer outras garantias expressas ou implícitas que se prolonguem, incluindo as garantias

implícitas de comercialização e adequação para fins específicos. A VONROC não será, em nenhuma circunstância, responsável por danos incidentais ou indirectos. Os fornecedores devem estar limitados a reparar ou substituir as unidades ou peças que não estejam em conformidade.

O equipamento e o manual do utilizador estão sujeitos a alterações sem aviso prévio. As especificações podem ser alteradas sem aviso prévio.

Identificador(es) de modelo: EH503AC
Item Símbolo Valor Unidade Item Unidade
Saída de calor				Tipo de entrada de calor, apenas para aquecedores eléctricos de armazenamento local (seleccione um)
Saída de calor nominal	Pnom 5,0 kW			controlo de carga calorífica manual, com termóstato integrado	Não
Saída mínima de calor (indicativa)	Pmin 3,3 kW			controlo de carga calorífica manual com informações sobre temperatura ambiente e/ou exterior	Não
Saída máxima de calor contínuo	Pmax,c 5,0 kW			controlo de carga calorífica electrónica com informações sobre temperatura ambiente e/ou exterior	Não
Consumo de electricidade auxiliar				saída de calor com ventoinha integrada Não
À saída de calor nominal	elmax 0 kW			Tipo de saída de calor/controlo da temperatura ambiente (seleccione um)
À saída de calor mínima	elmin 0 kW			saída de calor monofásica e sem controlo da temperatura ambiente	Não
No modo de espera	eISB	0 kW		Duas ou mais fases manuais, sem controlo da temperatura ambiente	Não
				com controlo mecânico da temperatura ambiente do termóstato	Sim
				com controlo electrónico da temperatura ambiente	Não
				controlo electrónico da temperatura ambiente, mais temporizador diário	Não
				controlo electrónico da temperatura ambiente, mais temporizador semanal	Não
				Outras opções de controlo (várias selecções possíveis)
				controlo da temperatura ambiente, com detecção de presença	Não
				controlo da temperatura ambiente, com detecção de janela aberta	Não
				com opção de controlo da distância	Não
				com controlo de arranque adaptativo	Não
				com limitação de tempo de funcionamento	Não
				com sensor de lâmpada preta	Não
Dados de contacto	VONROC • Lingenstraat 6 • 8028 PM • Zwolle • Países Baixos
Identificador(es) de modelo: EH504AC
Item Símbolo Valor Unidade Item Unidade
Saída de calor				Tipo de entrada de calor, apenas para aquecedores eléctricos de armazenamento local (seleccione um)
Saída de calor nominal	Pnom 9,0 kW			controlo de carga calorífica manual, com termóstato integrado	Não
Saída mínima de calor (indicativa)	Pmin 6,0 kW			controlo de carga calorífica manual com informações sobre temperatura ambiente e/ou exterior	Não
Saída máxima de calor contínuo	Pmax,c 9,0 kW			controlo de carga calorífica electrónica com informações sobre temperatura ambiente e/ou exterior	Não
Consumo de electricidade auxiliar				saída de calor com ventoinha integrada Não
À saída de calor nominal	elmax 0 kW			Tipo de saída de calor/controlo da temperatura ambiente (seleccione um)
À saída de calor mínima	elmin 0 kW			saída de calor monofásica e sem controlo da temperatura ambiente	Não
No modo de espera	eISB	0 kW		Duas ou mais fases manuais, sem controlo da temperatura ambiente	Não
				com controlo mecânico da temperatura ambiente do termóstato	Sim
				com controlo electrónico da temperatura ambiente	Não
				controlo electrónico da temperatura ambiente, mais temporizador diário	Não
				controlo electrónico da temperatura ambiente, mais temporizador semanal	Não
				Outras opções de controlo (várias selecções possíveis)
				controlo da temperatura ambiente, com detecção de presença	Não
				controlo da temperatura ambiente, com detecção de janela aberta	Não
				com opção de controlo da distância Não
				com controlo de arranque adaptativo	Não
				com limitação de tempo de funcionamento	Não
				com sensor de lâmpada preta	Não
Dados de contacto	VONROC • Lingenstraat 6 • 8028 PM • Zwolle • Países Baixos
