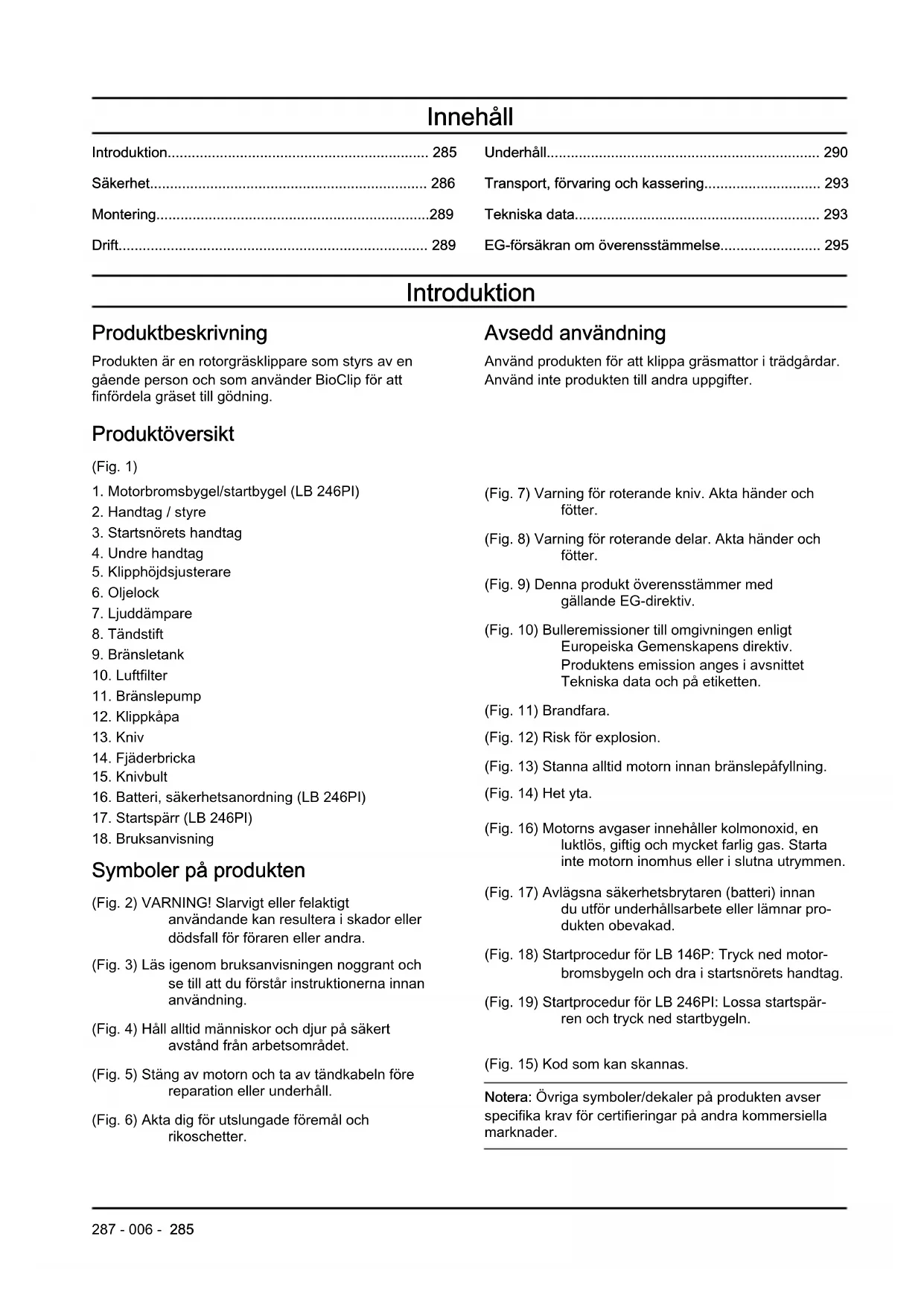

Innehåll

Transport, förvaring och kassering.... 293

Tekniska data.... 293

EG-försäkran om överensstämmelse.... 295

Introduktion

Produktbeskrivning

Produkten är en rotorgräsklippare som styrs av en gående person och som använder BioClip för att finfördela gräset till gödning.

Produktöversikt

(Fig. 1)

1. Motorbromsbygel/startbygel (LB 246PI)

2. Handtag / styre

3. Startsnörets handtag

4. Undre handtag

5. Klipphöjdsjusterare

6. Oljelock

7. Ljuddämpare

8. Tändstift

9. Bränsletank

10. Luftfilter

11. Bränslepump

12. Klippkåpa

13. Kniv

14. Fjäderbricka

15. Knivbult

16. Batteri, säkerhetsanordning (LB 246PI)

17. Startspärr (LB 246PI)

18. Bruksanvisning

(Fig. 2) WARNING! Slarvigt eller felaktigt användande kan resultera i skador eller dödsfall för föraren eller andra.

(Fig. 3) Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna innan användning.

(Fig. 4) Håll alltid människor och djur på säkert avständ från arbetsområdet.

(Fig. 5) Stäng av motorn och ta av tändkabeln före reparation eller underhåll.

(Fig. 6) Akta dig för utslungade föremål och rikoschetter.

Avsedd användning

Använd produkten för att klippa gräsmattor i trädgårdar. Använd inte produkten till andra uppgifter.

(Fig. 7) Varning för roterande kniv. Akta händer och fötter.

(Fig. 8) Varning för roterande delar. Akta händer och fötter.

(Fig. 9) Denna produkt överensstämmer med gällande EG-direktiv.

(Fig. 10) Bulleremissioner till omgivningen enligt Europeiska Gemenskapens direktiv. Produktens emission anges i avsnittet Tekniska data och på etiketten.

(Fig. 11) Brandfara.

(Fig. 12) Risk för explosion.

(Fig. 13) Stanna alltid motorn innan bränslepåfyllning.

(Fig. 14) Het yta.

(Fig. 16) Motorns avgaser innehåller kolmonoxid, en luktlös, giftig och mycket farlig gas. Starta inte motorn inomhus eller i slutna utrymmen.

(Fig. 17) Avlägsna säkerhetsbrytaren (batteri) innan du utför underhållsarbete eller lämnar produkten obevakad.

(Fig. 18) Startprocedur för LB 146P: Tryck ned motor-bromsbygeln och dra i startsnörets handtag.

(Fig. 19) Startprocedur för LB 246PI: Lossa startspärren och tryck ned startbygeln.

(Fig. 15) Kod som kan skannas.

Notera: Övriga symboler/dekaler på produkten avser specifika krav för certifieringar på andra kommersiella marknader.

Euro V-utsläpp

WARNING: Manipulering av motorn upphäver EG-typgodkännandet för den här produkten.

Produktansvar

Enligt lagstiftningen för produktansvar ansvarar vi inte för skador som vår produkt orsakar om:

• produkten repareras felaktigt
• produkten repareras med delar som inte kommer från tillverkaren eller inte har godkänts av tillverkaren
• produkten har ett tillbehör som inte kommer från tillverkaren eller inte har godkänts av tillverkaren
• produkten inte repareras vid ett godkänt servicecenter eller av en godkänd person.

Säkerhet

Säkerhetsdefinitioner

Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen.

WARNING: Används om det finns risk för skador eller dödsfall för föraren eller kringstående om anvisningarna i bruksanvisningen inte följs.

OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs.

Notera: Används för att ge mer information som är nödvändig i en viss situation.

Allmänna säkerhetsanvisningar

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Denna produkt är farlig om den används på fel sätt, och om du inte är försiktig. Skada eller dödsfall kan inträffa om du inte följer säkerhetsinstruktionerna.
• Denna produkt alstrar ett elektromagnetiskt fält under drift. Detta fält kan under vissa omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken för omständigheter som kan leda till allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna produkt används.
• Var alltid försiktig och använd sunt förnuft. Om du inte vet hur du ska använda produkten i en särskild situation ska du stanna den och tala med en Husqvarna-återförsäljare innan du fortsätter.

• Tänk på att föraren kommer att hållas ansvarig för olyckor som involverar andra människor eller deras egendom.

• Håll produkten ren. Se till att du kan läsa skyltar och dekaler tydligt.

• Låt inte någon använda produkten om du inte är säker på att personen har läst och förstår innehållet i bruksanvisningen.
• Låt inte barn använda produkten.
• Håll barn borta från klippområdet. En vuxen person måste vara närvarande hela tiden.
• Låt inte en person utan kännedom om instruktionerna använda produkten.
• Övervaka alltid en person med nedsatt fysisk eller mental kapacitet som använder produkten. En vuxen person måste vara närvarande hela tiden.
• Använd aldrig produkten om du är trött, sjuk eller om du är påverkad av alkohol, droger eller läkemedel. Detta har en negativ inverkan på din syn, ditt omdöme och din kroppskontroll.
• Använd inte produkten om den är trasig.
• Modifiera aldrig den här produkten och använd den inte om det är möjligt att den har blivit modifierad av andra.

Säkerhet i arbetsområdet

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Ta bort föremål som grenar, kvistar och stenar från arbetsområdet innan du använder produkten.
• Objekt som slår mot skärutrustningen kan slungas ut och orsaka skador på personer och föremål. Håll alltid människor och djur på säkert avständ från produkten.
• Använd aldrig produkten i dåligt väder, som dimma, regn, hård vind, extrem kyla och risk för blixtnedslag. Det är ansträngande att använda produkten i dåligt väder eller på fuktiga eller våta platser. Dåligt väder kan leda till farliga förhållanden, t.ex. hala ytor.
• Håll utkik efter personer, föremål och situationer som kan förhindra säker användning av produkten.

• Håll utkik efter hinder, som rötter, stenar, grenar, gropar och diken. Långt gräs kan dölja hinder.

• Det kan vara farligt att klippa gräs i sluttningar. Använd inte produkten i terräng som lutar mer än 15°.

• Klipp tvärs över sluttningar. Inte upp och ned.
• Var uppmärksam när du närmar dig dolda hörn och föremål som skymmer sikten.

Arbetssäkerhet

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd enbart den här produkten för att klippa gräsmattor. Det är inte tillåtet att använda den för andra uppgifter.
• Använd personlig skyddsutrustning. Se Personlig skyddsutrustning på sida 287.
• Se till att du vet hur man snabbt stoppar motorn i en nödsituation.
• Starta aldrig motorn i ett stängt utrymme eller nära brandfarliga material. Motoravgaserna är heta och kan medföra gnistor som kan orsaka brand.
• Använd inte produkten utan att kniven och alla käpor är korrekt monterade. En felaktigt monterad kniv kan lossna och orsaka personskador.
• Se till att kniven inte slår emot föremål som stenar och rötter. Detta kan göra att kniven skadas och böja motoraxeln. En böjd axel orsakar kraftiga vibrationer och risken för att kniven lossnar blir mycket hög.
• Om kniven träffar ett föremål eller om det uppstår vibrationer ska du omedelbart stanna produkten. Koppla bort tändkabeln från tändstiftet. Kontrollera om det finns några skador på produkten. Reparera skadorna eller låt en behörig serviceverkstad utföra reparationen.
• Fäst aldrig motorbromsbygeln permanent på handtaget när motorn är igång.
• Ställ produkten på ett stabilt plant underlag och starta den. Se till att kniven inte vidrör marken eller andra föremål.
• Håll dig alltid bakom produkten när du använder den.
• Låt alla hjul stå på marken och håll båda händerna på handtaget när du använder produkten. Håll händer och fötter borta från de roterande knivarna.
• Luta inte produkten när motorn är igång.
• Var försiktig när du drar produkten bakåt.
• Lyft aldrig upp produkten när motorn är igång. Om du måste lyfta produkten ska du först stanna motorn och koppla bort tändkabeln från tändstiftet.
• Gå inte baklänges när du använder produkten.
• Stäng av motorn när du rör dig över områden utan gräs, t.ex. gångar av grus, sten och asfalt.
• Spring inte med produkten när motorn är igång. Gå alltid när du använder produkten.
• Stäng av motorn innan du ändrar klipphöjden. Gör aldrig justeringar med motorn igång.

- Lämna aldrig produkten utanför ditt synfält med motorn igång. Stäng av motorn och se till att skärutrustningen inte roterar.

Säkerhetsinstruktioner för drift

Personlig skyddsutrustning

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Personlig skyddsutrustning kan inte eliminera skaderisken helt, men den reducerar effekten av en skada vid ett eventuellt olyckstillbud. Be din återförsäljare om hjälp med att välja rätt utrustning.
• Använd hörselskydd om ljudnivån är högre än 85 dB.
• Använd kraftiga halksäkra kängor eller skor. Använd inte öppna skor och var inte barfota.
• Använd tjockare långbyxor.
• Använd skyddshandskar vid behov, till exempel när du ansluter, undersöker eller rengör skärutrustningen.

Säkerhetsanordningar på produkten

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd inte en produkt med defekta säkerhetsanordningar.
• Kontrollera säkerhetsanordningarna regelbundet. Om säkerhetsanordningarna är defekta ska du prata med din Husqvarna serviceverkstad.

Kontrollera klippkåpan

Klippkåpan dämpar vibrationerna och minskar risken för skador orsakade av kniven.

- Undersök klippkåpan för att se till att där inte finns några skador, t.ex. sprickor.

Batteri (LB 246PI)

WARNING: Ett defekt batteri minskar produktens säkerhet. Använd alltid ett batteri som är godkänt av tillverkaren.

Batteriet ger kraft till elstart och är en säkerhetsanordning som förhindrar oavsiktlig start. Ta ur batteriet när du inte använder produkten och när den är obevakad.

Motorbromsbygel

Motorbromsbygeln stänger av motorn. När motorbromsbygeln släpps stannar motorn.

För att inspektera motorbromsen ska du starta motorn och sedan släppa motorbromsbygeln. Om motorn inte

stannar inom tre sekunder ska du låta en godkänd Husqvarna-serviceverkstad justera motorbromsen.

(Fig. 20)

Startspärr

På modell LB 246PI används motorbromsbygeln även som startbygel till startmotorn. Gör en kontroll av startspärren för att se till att den hindrar drift av startmotorn.

1. Dra startbygeln i handtagets riktning (B). Startspärren stoppar rörelsen.
2. Tryck ut startspärren till höger (A). (Fig. 21)
3. Lossa startspärren och se till att den går tillbaka till ursprungsläget.

Ljuddämpare

Ljuddämparen håller ljudnivån till ett minimum och leder bort motorns avgaser från föraren.

Använd inte produkten utan eller med defekt ljuddämpare. En defekt ljuddämpare ökar ljudnivån och brandrisken.

WARNING: Ljuddämparen blir mycket varm under och efter användning samt när motorn går på tomgång. Var försiktig nära brandfarliga material och/eller ångor för att förhindra brand.

Bränslesäkerhet

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Starta inte produkten om det finns bränsle eller motorolja på produkten. Ta bort det oönskade bränslet/oljan och låt produkten torka.
• Om du spillt bränsle på kläderna skall dessa bytas omedelbart.
• Se till att inte få bränsle på kroppen, det kan orsaka personskador. Om du får bränsle på kroppen ska du använda tvål och vatten för att ta bort bränslet.
• Starta inte produkten om motorn har en läcka. Undersök regelbundet om motorn läcker.
• Var försiktig med bränsle. Bränsle är brandfarligt och ångorna är explosiva och kan orsaka skador eller dödsfall.

• Undvik att andas in bränsleångor då det kan orsaka personskador. Se till att det finns tillräckligt luftflöde.

• Rök inte i närheten av bränslet eller motorn.

• Placera inga varma föremål i närheten av bränslet eller motorn.
• Fyll inte på bränsle när motorn är på.
• Se till att motorn har svalnat innan du fyller på bränsle.
• Innan du fyller på bränsle bör du öppna bränsletanklocket långsamt och försiktigt släppa på trycket.
• Fyll inte på bränsle i motorn inomhus. Otilräckligt luftflöde kan orsaka skador eller dödsfall på grund av kvävning eller kolmonoxidförgiftning.
• Dra åt bränsletanklocket ordentligt. Om bränsletanklocket inte dras åt ordentligt finns det en risk för brand.
• Flytta produkten minst 3 m från den plats där du fyllde på tanken innan du startar den.
• Fyll inte upp tanken helt. Värme gör att bränslet expanderar. Lämna lite plats längst upp på tanken.

Säkerhetsinstruktioner för underhåll

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Motorns avgaser innehåller kolmonoxid, en luktlös, giftig och mycket farlig gas. Starta inte motorn inomhus eller i slutna utrymmen.
• Innan du utför underhåll på produkten ska du stänga av motorn och ta bort tändkabeln från tändstiftet. På LB 246PI ska du även ta ur batteriet.
• Använd skyddshandskar när du utför underhåll på skärutrustningen. Kniven är mycket vass och skärskador uppstår lätt.
• Tillbehör och ändringar av produkten som inte godkänts av tillverkaren kan orsaka allvarliga skador eller dödsfall. Modifiera inte produkten. Använd endast tillbehör som godkänts av tillverkaren.
• Om underhåll inte utförs korrekt och regelbundet ökar risken för personskador och skador på produkten.
• Utför endast underhåll enligt anvisningarna i den här bruksanvisningen. All annan service måste utföras av en godkänd Husqvarna-serviceverkstad.
• Låt en godkänd Husqvarna-serviceverkstad utföra service på produkten regelbundet.
• Byt ut skadade, slitna och trasiga delar.

Montering

Introduktion

WARNING: Innan du monterar produkten ska du läsa säkerhetskapitlet. På LB 246PI ska du även ta ur batteriet.

Montera handtaget

1. Vik handtaget framåt. (Fig. 22)
2. Dra åt vreden på höger och vänster sida helt och fäll upp handtaget. (Fig. 23)
3. Placera staget i spåret på klippkåpan. (Fig. 24)
4. Fäst de två spärrarna som läser fast staget och handtaget. Tryck in dem helt. (Fig. 25)

Notera: Det finns två spärrar, den ena är märkt med ett H och den andra med ett V. H-spärren ska sitta

på höger sida, och V-spärren ska sitta på vänster sida.

OBSERVERA: Båda spärrarna måste vara ordentligt ditsatta innan du använder produkten.

Ställa in höjden på handtaget

1. Ta bort staget från det nedre handtaget. (Fig. 26)
   a) Sätt staget i det övre hålet (A) för att sänka handtaget.
   b) Sätt staget i det nedre hålet (B) för att höja handtaget. (Fig. 27)

Drift

Introduktion

WARNING: Innan du använder produkten måste du läsa igenom och förstå kapitlet om säkerhet.

Husqvarna Connect

Husqvarna Connect är en kostnadsfri app för mobila enheter. Husqvarna Connect-appen utökar funktionerna för Husqvarna-produkten:

• Mer produktinformation.
• Information om, och hjälp med, produktdelar och service.

Börja använda Husqvarna Connect

1. Hämta Husqvarna Connect-appen på din mobila enhet.
2. Utför registreringen i Husqvarna Connect-appen.
3. Följ instruktionerna i Husqvarna Connect-appen för att ansluta och registrera produkten.

Innan du använder produkten

1. Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna.
2. Undersök skärutrustningen för att se till att den är korrekt monterad och justerad. Se Kontrollera skärutrustningen på sida 291.
3. Fyll bränsletanken. Se Fylla på bränsle på sida 289.
4. Fyll oljetanken och kontrollera oljenivån. Se Kontrollera oljenivån på sida 291.

Fylla på bränsle

Använd miljöanpassad bensin/alkylatbensin om det finns. Om miljöanpassad bensin/alkylatbensin inte finns tillgänglig ska du använda blyfri bensin eller blyad bensin av hög kvalitet med ett oktantal på minst 90.

OBSERVERA: Använd inte bensin med ett oktantal lägre än 90 RON (87 AKI). Det kan orsaka skador på produkten.

1. Öppna tanklocket långsamt för att släppa på trycket.
2. Fyll på långsamt med en bränsledunk. Om du spiller bränsle ska du ta bort det med en trasa och låta bensinresterna avdunsta.
3. Torka rent runt bränsletanklocket.
4. Dra åt bränsletanklocket ordentligt. Om bränsletanklocket inte dras åt ordentligt finns det en risk för brand.
5. Flytta produkten minst tre meter från den plats där du fyllde på tanken innan du startar den.

Ställa in klipphöjden

- Tryck ut axeln och flytta den till rätt läge för vart och ett av det fyra hjulen. (Fig. 28)

OBSERVERA: Ställ inte in för låg klipphöjd. Knivarna kan träffa marken om gräsmattans yta inte är plan.

Starta produkten

- Första gången du startar produkten trycker du på bränsleblåsan 5 gånger. Nästa gång du startar

produkten när motorn är kall trycker du på bränsleblåsan 3 gånger.

- Se till att tändkabeln är ansluten till tändstiftet.

Manuell start (LB 146P)

1. Stå bakom produkten.
2. Håll motorbromsbygeln mot handtaget. (Fig. 29)
3. Håll i startsnörets handtag med höger hand.
4. Dra långsamt i startsnöret tills du känner ett motständ.
5. Dra kraftigt för att starta motorn.

WARNING: Vira inte startsnöret runt handen.

Elstart (LB 246PI)

1. Se till att batteriet är aktiverat och laddat. Se Starta batteriet på sida 292.
2. Anslut batteriet till motorn. (Fig. 30)
3. Tryck ut startspärren till höger (A).
4. Dra startbygeln (B) mot handtaget för att starta startmotorn. Startmotorn stannar när motorn startar. (Fig. 31)

Stänga av produkten

- För att stänga av motorn ska du släppa motorbromsbygeln.

Ta ur batteriet

För att förhindra oavsiktlig start av motorn ska du ta ur batteriet på modell LB 246PI när produkten inte är i drift.

1. Tryck på spärrknapparna (A) och dra ut batteriet. (Fig. 32)

Få ett bra resultat

• Använd alltid en vass kniv. En slö kniv ger ett ojämnt resultat och gräsets snittyta blir gul. En vass kniv förbrukar mindre energi än en slö kniv.
• Klipp inte mer än en tredjedel av gräsets längd. Klipp först med hög klipphöjd. Undersök resultatet och sänk klipphöjden till en lämplig nivå. Om gräset är väldigt långt kan du köra sakta och klippa två gånger vid behov.
• Klipp i olika riktningar varje gång för att undvika ränder i gräsmattan.

Underhåll

Introduktion

WARNING: Innan du utför underhåll måste du läsa och förstå kapitlet om säkerhet.

För allt service- och reparationsarbete på produkten krävs särskild utbildning. Vi garanterar att du kan få en fackmannamässig reparation och service utförd. Om din återförsäljare inte är en serviceverkstad kan du tala med dem för information om närmaste serviceverkstad.

Underhållsschema

WARNING: Se till att luftfiltret är riktat uppåt och inte ned mot marken när du lutar eller vinklar produkten.

OBSERVERA: På modell LB 246PI ska du alltid ta ur batteriet innan du utför underhåll, reparationer eller rengör produkten.

Underhållsintervallen beräknas utifrån daglig användning av produkten. Intervallen ändras om produkten inte används dagligen.

För underhåll som markeras med * ska du se anvisningarna i Säkerhetsanordningar på produkten på sida 287.

Underhåll	Dagligen Varje vecka	Varje mån-ad
Utför en allmän inspektion X
Kontrollera oljenivån X
Rengör produkten X
Kontrollera skärutrustningen X
Kontrollera klippkåpan* X
Kontrollera motorbromsbygeln* X
Kontrollera batteriet* X
Kontrollera ljuddämparen* X
Kontrollera tändstiftet X
Byt olja (första gången efter fem timmars användning, sedan efter var 50:e timmes användning)		X
Byt luftfilter (efter 50 timmars användning) X
Kontrollera bränslesystemet X

Allmän inspektion

- Se till att alla skruvar och muttrar på produkten är korrekt åtdragna.

Rengöra produkten utvändigt

• Använd en borste för att ta bort löv, gräs och smuts.
• Kontrollera att luftintaget på motorns ovansida inte är igentäppt.
• Undvik att använda högtryckstvätt när du rengör maskinen.
• Om du använder vatten för att rengöra produkten ska du inte spola vatten direkt på motorn.

Rengöra insidan av klippkåpan

1. Töm bensintanken.
2. Placera produkten på sidan med ljuddämparen nedåt.

OBSERVERA: Om produkten placeras med luftfiltret nedåt kan motorn skadas.

1. Spola av klippkåpans insida med vatten.

Kontrollera skärutrustningen

WARNING: För att förhindra oavsiktlig start ska du ta bort tändkabeln från tändstiftet.

WARNING: Använd skyddshandskar när du utför underhåll på skärutrustningen. Kniven är mycket vass och skärskador uppstår lätt.

1. Kontrollera så att skärutrustningen inte är skadad eller har sprickor. Byt alltid ut skadad skärutrustning.
2. Titta på kniven för att se om den är skadad eller slö.

Notera: Kniven måste balanseras när den har slipats. Låt en serviceverkstad slipa, byta och balansera kniven. Om du träffar ett hinder som gör att produkten stannar

ska du byta ut den skadade kniven. Låt serviceverkstaden bedöma om kniven kan slipas eller måste ersättas.

Byta knivar

1. Lås kniven med en träbit. (Fig. 33)
2. Ta bort knivbulten.
3. Tag bort kniven.
4. Kontrollera knivstödet och knivbulten för att se om det finns skador.
5. Kontrollera motoraxeln för att se till att den inte är böjd.
6. När du monterar en ny kniv ska du rikta knivens vinklade ändar mot klippkåpan. (Fig. 34)
7. Se till att kniven är i linje med motoraxelns mitt.
8. Lås kniven med en träbit. Montera fjäderbrickan och dra åt bulten och brickan med ett vridmoment på 35–40 Nm. (Fig. 35)
9. Dra runt kniven för hand och se till att den roterar fritt.

WARNING: Använd kraftiga arbetshandskar. Kniven är mycket vass och skärskador uppstår lätt.

1. Starta produkten för att testa kniven. Om kniven inte är korrekt monterad känner du vibrationer i produkten eller så är klippresultat otillfredsställande.

Kontrollera oljenivån

OBSERVERA: För låg oljenivå kan orsaka allvarliga motorskador. Kontrollera oljenivån innan du startar produkten.

1. Ställ produkten på plan mark.
2. Ta bort oljetanklocket med mätstickan.
3. Torka av oljan från mätstickan.

4. Sätt tillbaka mätstickan helt i oljetanken för att få en korrekt bild av oljenivån.

5. Ta bort mätstickan.

6. Kontrollera oljenivån på mätstickan.
7. Om oljenivån är låg ska du fylla på med motorolja och kontrollera oljenivån igen.

Byta motorolja

WARNING: Motorolja är mycket het direkt efter att motorn stoppats. Låt motorn svalna innan du tappar ur motoroljan. Om du spiller olja på huden ska du rengöra med tvål och vatten.

1. Använd produkten tills bränsletanken är tom.
2. Ta bort tändkabeln från tändstiftet.
3. Ta bort oljetanklocket.
4. Ställ en behållare under produkten att samla upp motoroljan i.
5. Luta enheten för att tappa ur motoroljan från oljetanken.
6. Fyll på ny motorolja av den typ som rekommenderas i Tekniska data på sida 293
7. Kontrollera oljenivån. Se Kontrollera oljenivån på sida 291.

Batteri (LB 246PI)

WARNING: Ett defekt batteri minskar produktens säkerhet. Använd alltid ett batteri som är godkänt av tillverkaren.

Batteriet ger kraft till elstart och är en säkerhetsanordning som förhindrar oavsiktlig start. Ta ur batteriet när du inte använder produkten och när den är obevakad.

Starta batteriet

Du måste starta batteriet innan du använder det för första gången.

1. Sätt i batteriet i laddaren, se Ladda batteriet på sida 292.
2. Vänta tills minst en grön lampa tänds, i cirka tio sekunder.
3. Anslut batteriet till motorn, se Elstart (LB 246PI) på sida 290.

Ladda batteriet

Om bara en eller om ingen indikatorlampa på batteriet är tänd måste batteriet laddas. Det tar en timme att ladda upp ett tomt batteri. Batteriet skadas inte vid kortare laddningstid.

1. Sätt i batteriet i batteriladdaren. (Fig. 36)
2. Anslut batteriladdaren till ett strömuttag, 220 V, 50 Hz.

Status för batteriladdning

LED-display på batteriet Status
Lysdiod 1 blinkar 0–25 %
Lysdiod 1 lyser, 2 blinkar 25–50%
Lysdioderna 1 och 2 lyser, 3 blinkar 50–75 %
Lysdioderna 1, 2 och 3 lyser, 4 blin-kar	75–100%
Lysdioderna 1, 2, 3 och 4 lyser Fulladdat

Lampindikator på batteri-laddaren	Status
Fast rött ljus Batteriet laddas
Blinkande rött ljus Batteriet	är för varmt och kommer att börja laddas när temperaturen är kor-rekt
Fast grönt ljus Batteriet är fulladdat
Blinkande rött och grönt ljus	Batteriet är skadat och måste bytas ut

1. Ta bort luftfilterkåpan och filtret.
2. Slå filtret mot en plan yta för att få partiklarna att falla av.

OBSERVERA: Använd inte lösningsmedel eller tryckluft för att rengöra luftfiltret.

1. Sätt tillbaka luftfiltret. Se till att luftfiltret ligger helt tätt mot luftfilterhållaren.

2. Sätt tillbaka luftfilterkåpan.

Notera: Ett länge använt luftfilter kan aldrig bli fullständigt rent. Byt luftfiltret regelbundet. Byt alltid ut ett skadat luftfilter.

Så undersöker du tändstiftet

OBSERVERA: Använd alltid rekommenderad tändstiftstyp. Fel typ av tändstift kan orsaka skador på produkten.

• Undersök tändstiftet om motorn har låg effekt, är svår att starta eller inte fungerar korrekt vid tomgångsvarvtal.
• Följ dessa instruktioner om du vill minska risken för oönskat material på tändstiftets elektroder:
  a) Se till att tomgångsvarvtalet är korrekt justerat. b) Se till att bränsleblandningen är korrekt.

c) Se till att luftfiltret är rent.

• Om tändstiftet är smutsigt rengör du det och ser till att elektrodavständet är korrekt, se Tekniska data på sida 293 (Fig. 37)
• Byt ut tändstiftet vid behov.

Kontrollera bränslesystemet

- Kontrollera bränsletanklocket och tätningen till bränsletanklocket för att se till att det inte finns nägra skador.

- Kontrollera bränsleslangen för att se till att inget läckage förekommer. Om bränsleslangen är skadad ska du låta en serviceverkstad byta ut den.

Transport, förvaring och kassering

Transport och förvaring

• Vid förvaring och transport av produkten och bränslet ska du se till att det inte förekommer något läckage eller avgaser. Gnistor eller öppen eld, t.ex. från elektriska apparater eller pannor, kan orsaka brand.
• Använd alltid godkända behållare för transport och förvaring av bränsle.
• Töm bränsletanken innan du placerar produkten för förvaring under en längre tid. Kassera bränslet på lämplig anvisad plats
• Fäst produkten ordentligt under transport för att förhindra skador och olyckor.
• Förvara produkten i ett låst utrymme för att förhindra åtkomst för barn eller personer som inte är behöriga.

- Förvara produkten på en torr och frostfri plats.

Kassering

• Följ lokala återvinningsbestämmelser och tillämpliga förordningar.
• Kassera alla kemikalier, som olja och frostskyddsmedel, vid en serviceverkstad eller på lämplig anvisad plats.
• När produkten inte längre används ska du skicka den till en Husqvarna-återförsäljare eller lämna den till en återvinningsstation.
• Kassera batteriet vid en serviceverkstad eller kassera det på en anvisad plats för förbrukade batterier.

Tekniska data

Tekniska data

	LB 146P LB 246PI
Motor
Varumärke Briggs & Stratton Briggs & Stratton
Slagvolym, cm ^3	140 150
Varvtal, varv/min 2 900 +/- 100 2 900 +/- 100
Nominell motoreffekt, kW ^121	1,9 2.1
Tändsystem
Tändstift QC12YC QC12YC
Elektrodgap, mm 0,5 0,5
Bränsle-/smörjsystem
Volym bensintank, liter 0,8 0,8
Volym oljetank, liter 0,5 0,5
Motorolja ^122	SAE 30/SAE 10W-30 SAE 30/SAE 10W-30
Vikt
Med tomma tankar, kg 19 21
Bulleremissioner ^123
Ljudeffektnivå, uppmätt dB (A) 93 92
Ljudeffektnivå, garanterad LWA dB(A) 95 94
Ljudnivåer ^124
Ljudtrycksnivå vid användarens öra, dB (A) 81 79
Vibrationsnivåer, ahveq ^125
Handtag, m/s ^2	4,6 4,6
Skärutrustning
Klipphöjd, mm 35–70 35–70
Klippbredd, mm 460 460
Kniv Mulcher 46 Mulcher 46
Artikelnummer	5839740-10	5839740-10
Starta
Elektrisk startmotor	Nej	Ja
Batteri	-	Litiumjon, 12V/15,7 Wh

EG-försäkran om överensstämmelse

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: [phone], försäkrar härmed att Husqvarna-gräsklipparna LB 146P och LB 246PI med serienummer 2017xxxxxx och uppåt uppfyller kraven i RÅDETS DIREKTIV:

• av den 17 maj 2006 "angående maskiner" 2006/42/EG
• av den 26 februari 2014 "angående elektromagnetisk kompatibilitet" 2014/30/EU
• av den 8 maj 2000 "angående emission av buller i miljön" 2000/14/EG

Information om bulleremissioner finns i avsnittet Tekniska data.

Följande standarder har tillämpats:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012

Om inte annat anges är ovan angivna standarder de senast offentliggjorda versionerna.

Anmält organ: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala har utfärdat rapporter om bedömning av överensstämmelse enligt bilaga VI till RÅDETS DIREKTIV av den 8 maj 2000 angående emissioner av buller till omgivningen, 2000/14/EG.

Certifikaten har nummer: 01/901/297, 01/901/299

Huskvarna, 2017-11-30

$$ \Delta \cdot \mathrm {d u} $$

Claes Losdal, utvecklingschef/trädgårdsprodukter (auktoriserad representant för Husqvarna AB samt ansvarig för tekniskt underlag)

İçindekiler

Giriş.... 296

Güvenlik....297

Montaj.... 300

Kullanım....300

Bakım....301

Huskvarna, 2017-11-30

$$ \Delta \cdot 2 m $$

Huskvarna, 2017-11-30

$$ \Delta_ {n} j _ {n n} $$
