LIETOŠANAS INSTRUKCIJA TR 262 HUSQVARNA

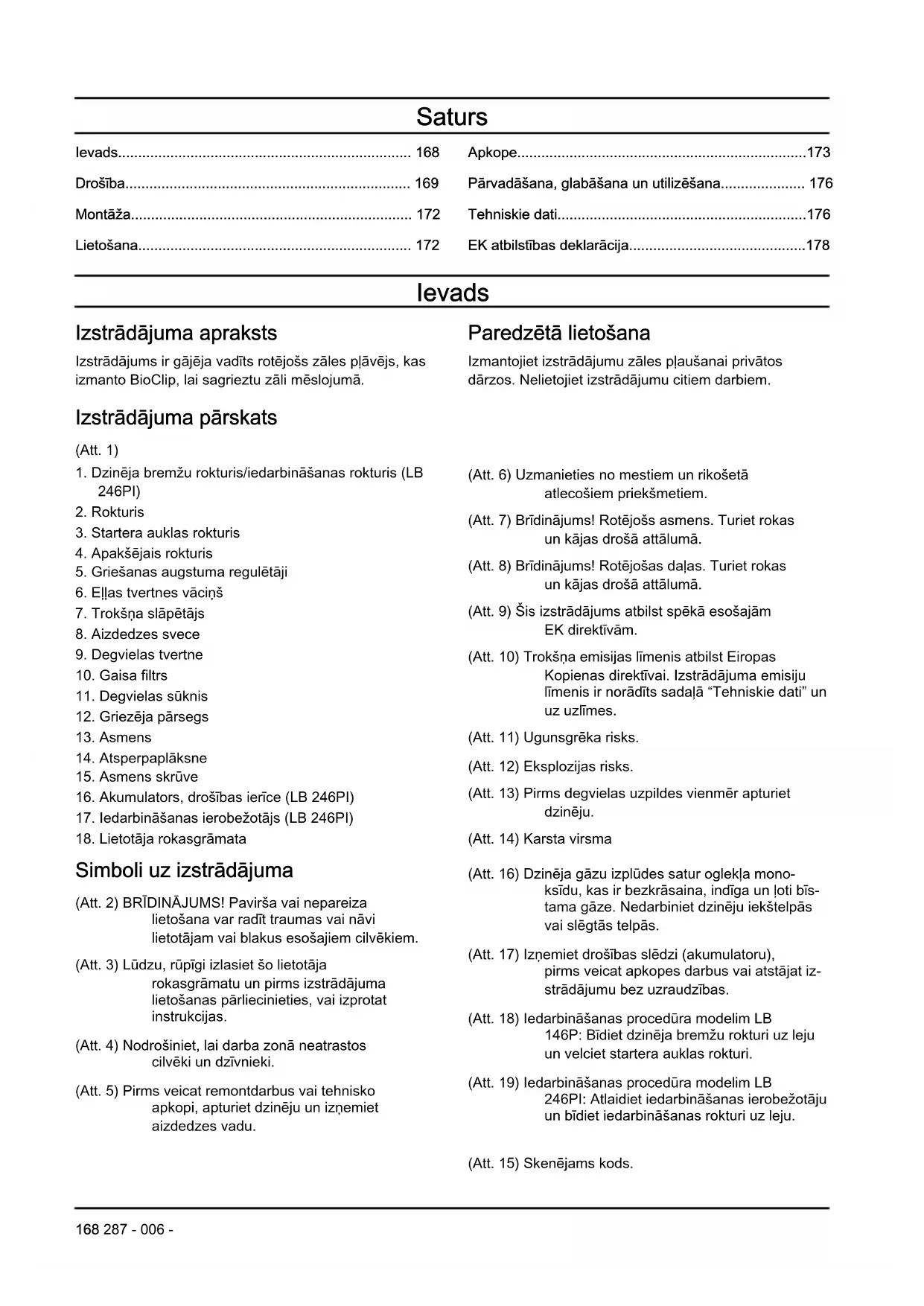

• 167Saturs Ievads p. 168
• Drošība p. 169
• Montāža p. 172
• Lietošana p. 172
• Apkope p. 173
• Pārvadāšana, glabāšana un utilizēšana p. 176
• Tehniskie dati p. 176
• EK atbilstības deklarācija Ievads Izstrādājuma apraksts Izstrādājums ir gājēja vadīts rotējošs zāles pļāvējs, kas izmanto BioClip, lai sagrieztu zāli mēslojumā. Paredzētā lietošana Izmantojiet izstrādājumu zāles pļaušanai privātos dārzos. Nelietojiet izstrādājumu citiem darbiem. Izstrādājuma pārskats (Att. 1) p. 178

1. Dzinēja bremžu rokturis/iedarbināšanas rokturis (LB

4. Apakšējais rokturis

5. Griešanas augstuma regulētāji

6. Eļļas tvertnes vāciņš

7. Trokšņa slāpētājs

12. Griezēja pārsegs

17. Iedarbināšanas ierobežotājs (LB 246PI)

18. Lietotāja rokasgrāmata

Simboli uz izstrādājuma (Att. 2) BRĪDINĀJUMS! Pavirša vai nepareiza lietošana var radīt traumas vai nāvi lietotājam vai blakus esošajiem cilvēkiem. (Att. 3) Lūdzu, rūpīgi izlasiet šo lietotāja rokasgrāmatu un pirms izstrādājuma lietošanas pārliecinieties, vai izprotat instrukcijas. (Att. 4) Nodrošiniet, lai darba zonā neatrastos cilvēki un dzīvnieki. (Att. 5) Pirms veicat remontdarbus vai tehnisko apkopi, apturiet dzinēju un izņemiet aizdedzes vadu. (Att. 6) Uzmanieties no mestiem un rikošetā atlecošiem priekšmetiem. (Att. 7) Brīdinājums! Rotējošs asmens. Turiet rokas un kājas drošā attālumā. (Att. 8) Brīdinājums! Rotējošas daļas. Turiet rokas un kājas drošā attālumā. (Att. 9) Šis izstrādājums atbilst spēkā esošajām EK direktīvām. (Att. 10) Trokšņa emisijas līmenis atbilst Eiropas Kopienas direktīvai. Izstrādājuma emisiju līmenis ir norādīts sadaļā “Tehniskie dati” un uz uzlīmes. (Att. 11) Ugunsgrēka risks. (Att. 12) Eksplozijas risks. (Att. 13) Pirms degvielas uzpildes vienmēr apturiet dzinēju. (Att. 14) Karsta virsma (Att. 16) Dzinēja gāzu izplūdes satur oglekļa mono- ksīdu, kas ir bezkrāsaina, indīga un ļoti bīs- tama gāze. Nedarbiniet dzinēju iekštelpās vai slēgtās telpās. (Att. 17) Izņemiet drošības slēdzi (akumulatoru), pirms veicat apkopes darbus vai atstājat iz- strādājumu bez uzraudzības. (Att. 18) Iedarbināšanas procedūra modelim LB 146P: Bīdiet dzinēja bremžu rokturi uz leju un velciet startera auklas rokturi. (Att. 19) Iedarbināšanas procedūra modelim LB 246PI: Atlaidiet iedarbināšanas ierobežotāju un bīdiet iedarbināšanas rokturi uz leju. (Att. 15) Skenējams kods. 168 287 - 006 -Piezīme: Pārējie uz izstrādājuma norādītie simboli/ uzlīmes attiecas uz citu tirdzniecības nozaru prasībām. Euro V emisija BRĪDINĀJUMS: Motora atvēršana anulē šī ķēdes zāģa ES tipa apstiprinājumu. Atbildība par izstrādājuma kvalitāti Saskaņā ar likumiem par izstrādājuma kvalitāti mēs neuzņemamies atbildību par bojājumiem, ko radījis mūsu izstrādājums, ja:

• ir veikts nepareizs izstrādājuma remonts;

• izstrādājuma remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;

• izstrādājumam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;

• izstrādājuma remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista. Drošība Drošības definīcijas Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas. BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām personām draud traumu vai nāves risks. IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks. Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā. Vispārīgi norādījumi par drošību BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Šis izstrādājums ir bīstams, ja to lieto nepareizi vai ja nerīkojaties piesardzīgi. Drošības instrukciju neievērošana var izraisīt traumas vai nāvi.

• Šis izstrādājums darbības laikā rada elektromagnētisko lauku. Noteiktos apstākļos šis lauks var traucēt aktīvā vai pasīvā medicīniskā implantāta darbību. Lai samazinātu nopietnas traumas gūšanas vai dzīvības zaudēšanas risku, mēs iesakām personām, kam ir medicīniskie implantāti, pirms šī izstrādājuma lietošanas konsultēties ar savu ārstu un medicīniskā implantāta ražotāju.

• Vienmēr rīkojieties piesardzīgi un saprātīgi. Ja neesat drošs par to, kā izmantot šo izstrādājumu konkrētā situācijā, pārtrauciet darbu un sazinieties ar savu Husqvarna izplatītāju, pirms turpināt.

• Paturiet prātā, ka operators ir atbildīgs par negadījumiem, kuros iesaistītas citas personas.

• Gādājiet, lai izstrādājums ir tīrs. Pārliecinieties, ka varat skaidri izlasīt zīmes un uzlīmes.

• Neļaujiet nevienai personai izmantot izstrādājumu, ja neesat pārliecinājies, ka šī persona ir izlasījusi un izprot lietotāja rokasgrāmatas saturu.

• Neļaujiet bērniem lietot šo izstrādājumu.

• Bērni nedrīkst atrasties darba zonā. Tuvumā vienmēr jābūt pieaugušajam.

• Neļaujiet lietot izstrādājumu personai, kas nav iepazinusies ar lietošanas norādījumiem.

• Ja izstrādājumu izmanto persona ar samazinātām fiziskajām vai garīgajām spējām, vienmēr uzraugiet šo personu. Tuvumā vienmēr jābūt pieaugušajam.

• Neizmantojiet šo izstrādājumu, ja esat noguris, slims vai esat alkohola, narkotiku vai medikamentu izraisītā reibumā. Šāds stāvoklis negatīvi ietekmē jūsu redzi, modrību, koordināciju un spriestspēju.

• Neizmantojiet izstrādājumu, ja tas ir bojāts.

• Neveiciet izmaiņas šajā izstrādājumā un neizmantojiet to, ja ir iespējams, ka citas personas tajā ir veikušas izmaiņas. Darba zonas drošība BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Pirms izmantojat izstrādājumu, noņemiet no darba zonas priekšmetus, piemēram, zarus, žagarus un akmeņus.

• Priekšmeti, kas saskaras ar griešanas ierīci, var atlēkt un nodarīt kaitējumu personām vai citiem priekšmetiem. Gādājiet, lai citi cilvēki un dzīvnieki atrastos drošā attālumā no izstrādājuma.

• Nekad neizmantojiet izstrādājumu sliktos laikapstākļos, piemēram, miglā, lietū, stiprā vējā,

169lielā aukstumā un pastāvot zibeņošanas riskam. Izstrādājuma izmantošana sliktos laikapstākļos vai mitrā vai slapjā vietā ir nogurdinoša. Slikti laikapstākļi var izraisīt bīstamus apstākļus, piemēram, slidenas virsmas.

• Pārliecinieties, vai nav personu, priekšmetu un situāciju, kas varētu kavēt izstrādājuma drošu darbību.

• Uzmanīgi skatieties, vai nav šķēršļu, piemēram, sakņu, akmeņu, zaru, bedru un grāvju. Garā zālē var atrasties dažādi šķēršļi.

• Pļaušana uz nogāzēm var būt bīstama. Neizmantojiet izstrādājumu uz virsmas, kuras slīpums pārsniedz 15°.

• Uz nogāzēm izstrādājumu izmantojiet garenvirzienā. Nepļaujiet uz augšu un uz leju.

• Esiet uzmanīgi, kad tuvojaties stūriem, aiz kuriem nekas nav redzams, un priekšmetiem, kas aizsedz skaidru skatu. Darba drošība BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Izmantojiet šo izstrādājumu tikai zālienu pļaušanai. Izstrādājumu nav atļauts izmantot citu darbu veikšanai.

• Lietojiet individuālos aizsardzības līdzekļus. Skatiet šeit: Individuālie aizsarglīdzekļi lpp. 170

• Pārliecinieties, vai zināt, kā ārkārtas situācijā ātri apturēt dzinēju.

• Nekad neiedarbiniet dzinēju slēgtās telpās vai uzliesmojošu materiālu tuvumā. Dzinēja izplūdes gāzes ir karstas, un tajās var būt dzirksteles, kas var izraisīt ugunsgrēku.

• Nedarbiniet izstrādājumu, ja asmens un visi pārsegi nav piestiprināti pareizi. Nepareizi piestiprināts asmens var kļūt vaļīgs un izraisīt traumas personai.

• Pārliecinieties, ka asmens neatsitas pret priekšmetiem, piemēram, akmeņiem un saknēm. Tas var sabojāt asmeni un saliekt dzinēja vārpstu. Saliekts asmens izraisa stipru vibrāciju un rada ļoti lielu risku, ka asmens kļūst vaļīgs.

• Ja asmens saskaras ar priekšmetu vai rodas spēcīgas vibrācijas, nekavējoties izslēdziet izstrādājumu. Atvienojiet aizdedzes vadu no aizdedzes sveces. Pārbaudiet, vai izstrādājumā nav bojājumu. Novērsiet bojājumus vai ļaujiet pilnvarotā servisa pārstāvim veikt remontu.

• Nekad nepiestipriniet dzinēja bremžu rokturi pastāvīgi rokturim, kad dzinējs ir iedarbināts.

• Novietojiet izstrādājumu uz stabilas, līdzenas virsmas un iedarbiniet to. Pārliecinieties, vai asmens nepieskaras zemei vai citiem priekšmetiem.

• Darbinot izstrādājumu, vienmēr stāviet aiz tā.

• Darbinot izstrādājumu, raugiet, lai visi četri riteņi atrodas uz zemes un turiet rokturi ar abām rokām. Turiet rokas un kājas drošā attālumā no rotējošajiem asmeņiem.

• Nekad nenolieciet izstrādājumu dzinēja darbības laikā.

• Esiet piesardzīgs, velkot izstrādājumu uz aizmuguri.

• Nekad neceliet izstrādājumu uz augšu dzinēja darbības laikā. Ja jums jāpaceļ izstrādājums, vispirms izslēdziet dzinēju un atvienojiet aizdedzes vadu no aizdedzes sveces.

• Neejiet atmuguriski izstrādājuma lietošanas laikā.

• Izslēdziet dzinēju, kad pārvietojaties pa teritorijām, ko neklāj zāle, piemēram, pa grants, akmens vai asfalta celiņiem.

• Nekad neskrieniet ar izstrādājumu dzinēja darbības laikā. Darbinot izstrādājumu, vienmēr ejiet.

• Apturiet dzinēju, pirms maināt griešanas augstumu. Nekad nemēģiniet veikt regulēšanas darbus dzinēja darbības laikā.

• Nekad neatstājiet izstrādājumu bez uzraudzības dzinēja darbības laikā. Izslēdziet dzinēju un pārliecinieties, vai griešanas ierīce nerotē. Norādījumi par drošu darbu Individuālie aizsarglīdzekļi BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Šādi līdzekļi nevar pilnībā novērst traumu gūšanas risku, taču samazina traumu smaguma pakāpi, ja negadījums tomēr notiek. Ļaujiet izplatītājam palīdzēt jums izvēlēties pareizo aprīkojumu.

• Ja trokšņa līmenis ir augstāks par 85 dB, izmantojiet dzirdes aizsarglīdzekļus.

• Velciet izturīgus zābakus vai kurpes, kas neslīd. Nevelciet vaļējas kurpes un neejiet ar basām kājām.

• Velciet izturīgas garās bikses.

• Vajadzības gadījumā izmantojiet aizsargcimdus, piemēram, piestiprinot, pārbaudot vai tīrot griešanas aprīkojumu. Izstrādājuma drošības ierīces BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Nelietojiet izstrādājumu ar bojātām drošības ierīcēm.

• Regulāri pārbaudiet drošības ierīces. Ja drošības ierīces ir bojātas, sazinieties ar savu Husqvarna servisa pārstāvi. Griezēja pārsega pārbaude Griezēja pārsegs samazina izstrādājuma vibrācijas un asmens radītu ievainojumu gūšanas risku.

287 - 006 -• Pārbaudiet griezēja pārsegu, lai pārliecinātos, vai

nav bojājumu, piemēram, plaisu. Akumulators (LB 246PI) BRĪDINĀJUMS: Defektīvs akumulators samazina izstrādājuma drošumu. Izmantojiet tikai tādu akumulatoru, ko ir apstiprinājis ražotājs. Akumulators nodrošina strāvu elektriskajai iedarbināšanai un ir drošības ierīce, kas novērš nejaušu iedarbināšanu. Izņemiet akumulatoru, kad nelietojat izstrādājumu un kad jūs atstājat to bez uzraudzības. Dzinēja bremžu rokturis Dzinēja bremžu rokturis aptur dzinēju. Atlaižot dzinēja bremžu rokturi, dzinējs apstājas. Lai pārbaudītu dzinēja bremzes, iedarbiniet dzinēju un pēc tam atlaidiet dzinēja bremžu rokturi. Ja dzinējs neapstājas trīs sekundēs, lieciet pilnvarotā Husqvarna servisa pārstāvim noregulēt dzinēja bremzes. (Att. 20) Iedarbināšanas ierobežotājs Modelim LB 246PI dzinēja bremžu rokturis tiek izmantots arī kā iedarbināšanas rokturis startera motoram. Pārbaudiet iedarbināšanas ierobežotāju, lai pārliecinātos, ka tas novērš startera motora darbību.

1. Velciet iedarbināšanas rokturi stūres virzienā (B).

Iedarbināšanas ierobežotājs aptur kustību.

2. Izbīdiet iedarbināšanas ierobežotāju laukā pa labi

3. Atlaidiet iedarbināšanas ierobežotāju un

pārliecinieties, ka tas atgriežas sākotnējā pozīcijā. Slāpētājs Slāpētājs maksimāli mazina troksni un novirza motora izplūdes gāzes prom no operatora. Nelietojiet izstrādājumu, ja slāpētājs nav piestiprināts vai ir bojāts. Bojāts slāpētājs palielina trokšņa līmeni un aizdegšanās risku. BRĪDINĀJUMS: Lietošanas laikā, tūlīt pēc tās un tad, kad dzinējs darbojas tukšgaitā, slāpētājs ļoti uzkarst. Lai novērstu aizdegšanos, esiet piesardzīgs uzliesmojošu materiālu un/vai gāzu tuvumā. Drošības norādījumi, rīkojoties ar degvielu BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Nelietojiet izstrādājumu, ja uz tā ir degviela vai dzinēja eļļa. Notīriet nevēlamo degvielu/eļļu un ļaujiet izstrādājumam nožūt.

• Ja degviela ir nokļuvusi uz apģērba, nekavējoties pārģērbieties.

• Neļaujiet degvielai nonākt uz ķermeņa, jo tā var izraisīt savainojumus. Ja degviela ir nonākusi uz ķermeņa, izmantojiet ziepes un ūdeni, lai to nomazgātu.

• Nelietojiet izstrādājumu, ja dzinējā ir sūce. Regulāri pārbaudiet, vai dzinējam nav radusies sūce.

• Rīkojoties ar degvielu, esiet uzmanīgs. Degviela ir viegli uzliesmojoša, tās tvaiki ir sprādzienbīstami, un var izraisīt savainojumus vai nāvi.

• Neieelpojiet degvielas tvaikus, jo tie var izraisīt savainojumus. Pārliecinieties, vai gaisa plūsma ir pietiekama.

• Nesmēķējiet degvielas vai dzinēja tuvumā.

• Nenovietojiet siltus objektus degvielas vai dzinēja tuvumā.

• Nepievienojiet degvielu dzinēja darbības laikā.

• Pirms degvielas uzpildes pārliecinieties, vai dzinējs ir atdzisis.

• Pirms uzpildes lēni atveriet degvielas tvertnes vāciņu un uzmanīgi izlaidiet spiedienu.

• Neveiciet dzinēja degvielas uzpildi telpās. Nepietiekama gaisa plūsma var izraisīt savainojumus vai nāvi, nosmokot vai saindējoties ar oglekļa monoksīdu (tvana gāzi).

• Pilnībā piegrieziet degvielas tvertnes vāciņu. Ja degvielas tvertnes vāciņš nav piegriezts, pastāv aizdegšanās risks.

• Pirms iedarbināšanas pārvietojiet izstrādājumu vismaz 3 m (10 pēdas) no vietas, kur piepildījāt tvertni.

• Nepiepildiet degvielas tvertni pilnībā. Siltuma ietekmē degviela izplešas. Atstājiet degvielas tvertnes augšdaļu tukšu. Norādījumi par drošu apkopi BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Dzinēja gāzu izplūdes satur oglekļa monoksīdu, kas ir bezkrāsaina, indīga un ļoti bīstama gāze. Nedarbiniet dzinēju iekštelpās vai slēgtās telpās.

• Pirms veicat izstrādājuma apkopi, vispirms izslēdziet dzinēju un atvienojiet aizdedzes vadu no aizdedzes sveces. Modelim LB 246PI izņemiet arī akumulatoru.

• Veicot griešanas aprīkojuma apkopi, velciet aizsargcimdus. Asmens ir ļoti ass, un ar to var viegli sagriezties.

• Piederumi un pārveidojumi izstrādājumā, kurus ražotājs nav apstiprinājis, var izraisīt nopietnas traumas vai nāvi. Nepārveidojiet izstrādājumu. Izmantojiet tikai tādus piederumus, ko ir apstiprinājis ražotājs.

171• Ja apkope netiek veikta pareizi un regulāri, traumu gūšanas risks un bojājumu izstrādājumam risks palielinās.

• Veiciet tikai to apkopi, kas norādīta īpašnieka rokasgrāmatā. Visi pārējie apkopes darbi jāveic pilnvarotā Husqvarna servisa pārstāvim.

• Ļaujiet pilnvarotā Husqvarna servisa pārstāvim regulāri veikt izstrādājuma apkopi.

• Nomainiet bojātās, nodilušās un salūzušās detaļas. Montāža Ievads BRĪDINĀJUMS: Pirms izstrādājuma montāžas izlasiet sadaļu par drošību. Modelim LB 246PI izņemiet arī akumulatoru. Roktura montāža

1. Nolieciet rokturi uz priekšu. (Att. 22)

2. Pilnībā pievelciet fiksatorus labajā un kreisajā pusē

un atlokiet rokturi. (Att. 23)

3. Novietojiet balstu atverē uz griešanas korpusa

rokturi. Iespiediet tos pilnībā pareizajā pozīcijā. (Att. 25) Piezīme: Ir divi apturi, viens ir apzīmēts ar H, bet otrs — ar V. Novietojiet apturi, kas apzīmēts ar H, labajā pusē, bet apturi, kas apzīmēts ar V, kreisajā pusē. IEVĒROJIET: Nedarbiniet izstrādājumu, ja abi apturi nav piestiprināti. Roktura augstuma regulēšana

1. Izņemiet roktura balstu no apakšējā roktura. (Att. 26)

a) Ievietojiet roktura balstu augšējā atverē (A), lai samazinātu roktura augstumu. b) Ievietojiet roktura balstu apakšējā atverē (B), lai palielinātu roktura augstumu. (Att. 27) Lietošana Ievads BRĪDINĀJUMS: Pirms sākat darbu ar produktu, izlasiet nodaļu par drošību un pārliecinieties, vai saprotat to. Husqvarna Connect Husqvarna Connect ir bezmaksas lietotne jūsu mobilajai ierīcei. Lietotne Husqvarna Connect nodrošina paplašinātas funkcijas jūsu Husqvarna izstrādājumam:

• Paplašināta izstrādājuma informācija.

• Informācija par izstrādājuma daļām un apkopi un palīdzība ar to. Lai sāktu izmantot Husqvarna Connect

1. Lejupielādējiet Husqvarna Connect lietotni savā

2. Reģistrējieties Husqvarna Connect lietotnē.

3. Izpildiet Husqvarna Connect lietotnē sniegtos

norādījumus, lai savienotu un reģistrētu produktu. Pirms izstrādājuma darbināšanas

1. Uzmanīgi izlasiet lietotāja rokasgrāmatu un

pārliecinieties, vai izprotat instrukcijas.

2. Pārbaudiet griešanas aprīkojumu, lai pārliecinātos,

vai tas ir pareizi piestiprināts un noregulēts. Skatiet šeit: Griešanas aprīkojuma pārbaudīšana lpp. 174

Degvielas uzpildīšana lpp. 172

4. Uzpildiet degvielas tvertni un pārbaudiet eļļas līmeni.

Skatiet šeit: Eļļas līmeņa pārbaude lpp. 175

Degvielas uzpildīšana Ja iespējams, izmantojiet zemu emisiju/alkilātu degvielu. Ja zemu emisiju/alkilātu benzīns nav pieejams, izmantojiet kvalitatīvu bezsvina benzīnu vai svinu saturošu benzīnu, kura oktānskaitlis ir vismaz 90. IEVĒROJIET: Neizmantojiet benzīnu, kura oktānskaitlis ir mazāks par 90 RON (87 AKI). Pretējā gadījumā izstrādājums var tikt bojāts.

1. Lēni atveriet degvielas tvertnes vāciņu, lai

samazinātu spiedienu.

2. Lēni uzpildiet ar degvielas kannu. Ja esat izšļakstījis

degvielu, notīriet to ar drāniņu un ļaujiet atlikušajai degvielai nožūt.

3. Notīriet vietu ap degvielas tvertnes vāciņu.

4. Pilnībā piegrieziet degvielas tvertnes vāciņu. Ja

degvielas tvertnes vāciņš nav piegriezts, pastāv aizdegšanās risks.

5. Pirms iedarbināšanas pārvietojiet izstrādājumu

vismaz 3 m (10 pēdu attālumā) no vietas, kur veicāt uzpildi. 172 287 - 006 -Pļaušanas augstuma regulēšana

• Izbīdiet vārpstu laukā un bīdiet to pareizajā pozīcijā visiem 4 riteņiem. (Att. 28) IEVĒROJIET: Neiestatiet griešanas augstumu pārāk zemu. Ja zāliena virsma nav līdzena, asmeņi var saskarties ar zemi. Izstrādājuma iedarbināšana

• pirmo reizi iedarbinot izstrādājumu, nospiediet startēšanas sūkni piecas reizes. Nākamreiz iedarbinot izstrādājumu (kad dzinējs ir atdzisis), nospiediet startēšanas sūkni trīs reizes.

• Pārliecinieties, vai aizdedzes vads ir pievienots aizdedzes svecei. Manuāla iedarbināšana (LB 146P)

1. Stāviet aiz izstrādājuma.

2. Turiet dzinēja bremžu rokturi pretī stūrei. (Att. 29)

3. Turiet startera auklas rokturi ar labo roku.

4. Lēni velciet startera auklu, līdz sajūtat pretestību.

5. Lai iedarbinātu dzinēju, spēcīgi to pavelciet.

BRĪDINĀJUMS: Netiniet startera auklu ap roku. Elektriskā iedarbināšana (LB 246PI)

1. Pārliecinieties, vai akumulators ir aktivizēts un

uzlādēts. Skatiet šeit: Akumulatora uzlāde lpp. 175

3. Izbīdiet iedarbināšanas ierobežotāju laukā pa labi

4. Velciet iedarbināšanas rokturi (B) virzienā pret

rokturi, lai iedarbinātu startera motoru. Startera motors apstājas, kad sāk darboties dzinējs. (Att. 31) Izstrādājuma apturēšana

• Lai apturētu dzinēju, atlaidiet dzinēja bremžu rokturi. Akumulatora izņemšana Lai novērstu nejaušu dzinēja iedarbināšanu, izņemiet akumulatoru no modeļa LB 246PI, kad izstrādājums netiek izmantots.

1. Nospiediet bloķēšanas pogas (A) un izvelciet

akumulatoru laukā. (Att. 32) Laba rezultāta panākšana

• Vienmēr lietojiet tikai asus asmeņus. Lietojot trulu asmeni, pļaušanas rezultāts ir nevienmērīgs, un nopļautā zāles virsma kļūst dzeltena. Ass asmens arī patērē mazāk enerģijas nekā truls asmens.

• Nepļaujiet vairāk par ⅓ no zāles garuma. Vispirms pļaujiet ar lielu pļaušanas augstuma iestatījumu. Pārbaudiet rezultātu un nolaidiet pļaušanas augstumu līdz pieņemamam līmenim. Ja zāle ir ļoti gara, pļaujiet lēni un, ja nepieciešams, dariet to divreiz.

• Katru reizi pļaujiet dažādos virzienus, lai zālienā neatstātu svītras. Apkope Ievads BRĪDINĀJUMS: Pirms veicat apkopi, izlasiet nodaļu par drošību un pārliecinieties, vai izprotat to. Lai veiktu visus izstrādājuma apkopes un remonta darbus, ir nepieciešama īpaša apmācība. Mēs garantējam profesionāla remonta un apkopes pieejamību. Ja jūsu izplatītājs nav servisa pārstāvis, vērsieties pie viņa, lai iegūtu informāciju par tuvāko servisa pārstāvi. Apkopes grafiks BRĪDINĀJUMS: Kad jūs noliecat izstrādājumu, pārliecinieties, ka gaisa filtrs ir noliektā izstrādājuma augšpusē, nevis ir vērsts pret zemi. IEVĒROJIET: Modelim LB 246PI vienmēr izņemiet akumulatoru pirms apkopes, remonta vai izstrādājuma tīrīšanas. Apkopes intervāli tiek aprēķināti atbilstoši izstrādājuma ikdienas lietošanai. Intervāli mainās, ja izstrādājumu neizmanto ikdienā. Apkopei, kas atzīmēta ar zīmi *, skatiei instrukcijas sadaļā Izstrādājuma drošības ierīces lpp. 170

Vispārējas pārbaudes veikšana X Pārbaudiet eļļas līmeni X Notīriet izstrādājumu X Pārbaudiet griešanas aprīkojumu X Pārbaudiet griešanas pārsegu* X Pārbaudiet dzinēja bremžu rokturi* X Pārbaudiet akumulatoru* X Pārbaudiet slāpētāju* X Pārbaudiet aizdedzes sveci X Nomainiet eļļu (pirmo reizi pēc 5 h lietošanas, pēc tam — ik pēc 50 h lietošanas)

Nomainiet gaisa filtru (pēc 50 h lietošanas) X Pārbaudiet degvielas sistēmu X Vispārējās pārbaudes veikšana

• Pārliecinieties, vai visi uzgriežņi un skrūves uz izstrādājuma ir pareizi pievilkti. Produkta tīrīšana no ārpuses

• Izmantojiet suku, lai notīrītu lapas, zāli un netīrumus.

• Pārliecinieties, vai gaisa ieplūde dzinēja augšpusē nav bloķēta.

• Produktu nedrīkst skalot ar augstspiediena ūdens strūklu.

• Ja izstrādājuma tīrīšanai izmantojat ūdeni, nelejiet to tieši uz dzinēja. Griešanas pārsega iekšējās virsmas tīrīšana

1. Iztukšojiet degvielas tvertni.

2. Novietojiet izstrādājumu uz sāniem ar slāpētāju uz

leju. IEVĒROJIET: Novietojot izstrādājumu ar gaisa filtru uz leju, var sabojāt dzinēju.

3. Ar šļūteni noskalojiet griešanas pārsega iekšējo

virsmu. Griešanas aprīkojuma pārbaudīšana BRĪDINĀJUMS: Lai novērstu nejaušu palaišanu, atvienojiet aizdedzes vadu no aizdedzes sveces. BRĪDINĀJUMS: Veicot griešanas aprīkojuma apkopi, velciet aizsargcimdus. Asmens ir ļoti ass, un ar to var viegli sagriezties.

1. Pārbaudiet, vai griešanas aprīkojums nav bojāts vai

ieplaisājis. Vienmēr nomainiet bojātu griešanas ierīci.

2. Apskatiet asmeni, lai redzētu, vai tas nav bojāts vai

truls. Piezīme: Vajadzības gadījumā pēc asmens uzasināšanas to balansējiet. Ļaujiet servisa centram asināt, nomainīt un balansēt asmeni. Ja saskaraties ar šķērsli, kas liek izstrādājumam apstāties, nomainiet bojāto asmeni. Lai apkopes centra pārstāvis novērtē, vai asmens ir jāuzasina, vai arī tas ir jānomaina. Asmens nomainīšana

1. Bloķējiet asmeni ar koka klucīti. (Att. 33)

redzētu, vai nav bojājumu.

5. Pārbaudiet dzinēja vārpstu, lai pārliecinātos, vai tā

6. Kad piestiprināt jauno asmeni, vērsiet asmens

saliektos galus griešanas pārsega virzienā. (Att. 34)

7. Pārliecinieties, vai asmens ir salāgots ar dzinēja

10. Iedarbiniet izstrādājumu, lai pārbaudītu asmeni. Ja

asmens nav pareizi piestiprināts, izstrādājums vibrē vai pļaušanas rezultāts nav apmierinošs. Eļļas līmeņa pārbaude IEVĒROJIET: Pārāk zems eļļas līmenis var izraisīt dzinēja bojājumus. Pirms iedarbināt izstrādājumu, pārbaudiet eļļas līmeni.

1. Novietojiet izstrādājumu uz līdzenas virsmas.

2. Noņemiet eļļas tvertnes vāciņu ar piestiprināto

3. Notīriet no mērstieņa eļļu.

4. Ievietojiet mērstieni pilnībā eļļas tvertnē, lai iegūtu

pareizu priekšstatu par eļļas līmeni.

5. Izņemiet mērstieni.

6. Pārbaudiet eļļas līmeni uz mērstieņa.

7. Ja eļļas līmenis ir pārāk zems, uzpildiet dzinēja eļļu

un pārbaudiet eļļas līmeni vēlreiz. Dzinēja eļļas nomaiņa BRĪDINĀJUMS: Uzreiz pēc motora izslēgšanas dzinēja eļļa ir ļoti karsta. Ļaujiet dzinējam atdzist, pirms nolejat dzinēja eļļu. Ja esat uzšļakstījis dzinēja eļļu uz ādas, nomazgājiet to ar ziepēm un ūdeni.

1. Darbiniet izstrādājumu, līdz degvielas tvertne ir

3. Noņemiet eļļas tvertnes vāciņu.

4. Novietojiet trauku zem izstrādājuma, lai savāktu

5. Sasveriet izstrādājumu, lai nolietu dzinēja eļļu no

6. Uzpildiet ar vajadzīgā veida jaunu dzinēja eļļu, kas

ieteikta sadaļā Tehniskie dati lpp. 176

7. Pārbaudiet eļļas līmeni. Skatiet šeit:

Eļļas līmeņa pārbaude lpp. 175

Akumulators (LB 246PI) BRĪDINĀJUMS: Defektīvs akumulators samazina izstrādājuma drošumu. Izmantojiet tikai tādu akumulatoru, ko ir apstiprinājis ražotājs. Akumulators nodrošina strāvu elektriskajai iedarbināšanai un ir drošības ierīce, kas novērš nejaušu iedarbināšanu. Izņemiet akumulatoru, kad nelietojat izstrādājumu un kad jūs atstājat to bez uzraudzības. Akumulatora uzlāde Jums ir jāuzlādē akumulators, pirms pirmo reizi to izmantojat.

1. Ievietojiet akumulatoru strāvas lādētājā, skatīt

2. Uzgaidiet, līdz iedegas vismaz viena zaļā lampiņa,

aptuveni 10 sekundes.

3. Piestipriniet akumulatoru pie dzinēja, skatīt

Elektriskā iedarbināšana (LB 246PI) lpp. 173

Akumulatora uzlāde Ja uz akumulatora deg tikai 1 vai 0 indikatori, tas ir jāuzlādē. Tukšs akumulators tiek pilnībā uzlādēts 1 stundas laikā. Uzlādēšana īsākā laikā nekaitē akumulatoram.

1. Ievietojiet akumulatoru lādētājā. (Att. 36)

2. Pieslēdziet akumulatora lādētāju strāvas

75–100% Deg 1., 2., 3. un 4. LED indikators Pilnībā uzlā- dēts Lampiņas indikators uz akumulatora lādētāja Statuss Pastāvīgi degoša sarkana gaisma Akumulators tiek uzlādēts Mirgojoša sarkana gaisma Akumulators ir pārāk silts un tiks uzlādēts, kad tem- peratūra būs pareiza Nemainīgi degoša zaļa gaisma Akumulators ir pilnībā uzlādēts Mirgojoša sarkana un zaļa gaisma Akumulators ir bojāts un ir jānomaina

287 - 006 - 175Gaisa filtra tīrīšana

1. Noņemiet gaisa filtra pārsegu un izņemiet filtru.

2. Padauziet filtru pret plakanu virsmu, lai daļiņas

izkristu. IEVĒROJIET: Gaisa filtra tīrīšanai neizmantojiet šķīdinātāju vai saspiesto gaisu.

3. Novietojiet gaisa filtru atpakaļ. Pārliecinieties, vai

gaisa filtrs pilnībā atbalstās pret gaisa filtra turētāju.

4. Novietojiet atpakaļ gaisa filtra pārsegu.

Piezīme: Gaisa filtru, kas ir izmantots ilgu laiku, nevar iztīrīt. Regulāri nomainiet gaisa filtru. Vienmēr nomainiet bojātu gaisa filtru. Aizdedzes sveces pārbaude IEVĒROJIET: Vienmēr lietojiet ieteikto aizdedzes sveces tipu. Nepiemērota aizdedzes svece var radīt izstrādājuma bojājumus.

• Pārbaudiet aizdedzes sveci, ja dzinējam nepietiek jaudas, dzinēju nevar viegli iedarbināt vai arī tas nedarbojas pareizi tukšgaitā.

• Lai samazinātu nevēlamu materiālu uzkrāšanos uz aizdedzes sveces elektrodiem, ievērojiet turpmākos norādījumus. a) Pārliecinieties, vai tukšgaitas apgriezienu skaits ir noregulēts pareizi. b) Pārliecinieties, vai degvielas maisījums ir atbilstošs. c) Pārliecinieties, vai gaisa filtrs ir tīrs.

• Ja aizdedzes svece ir netīra, notīriet to un pārbaudiet, vai atstatums starp elektrodiem ir pareizs; skatiet šeit: Tehniskie dati lpp. 176 . (Att. 37)

• Ja nepieciešams, nomainiet aizdedzes sveci. Degvielas sistēmas pārbaude

• Pārbaudiet degvielas tvertnes vāciņu un degvielas tvertnes vāciņa blīvi, lai pārliecinātos, vai nav bojājumu.

• Pārbaudiet degvielas šļūtenes, lai pārbaudītu, vai nav noplūdes. Ja degvielas šļūtene ir bojāta, ļaujiet servisa pārstāvim to nomainīt. Pārvadāšana, glabāšana un utilizēšana Transportēšana un glabāšana

• Attiecībā uz izstrādājuma un degvielas glabāšanu un transportēšanu pārliecinieties, vai nav noplūdes vai tvaiku. Dzirksteles vai atklātas liesmas, ko rada, piemēram, elektroierīces vai tvaika katli, var izraisīt ugunsgrēku.

• Vienmēr izmantojiet apstiprinātas tvertnes degvielas glabāšanai un transportēšanai.

• Iztukšojiet degvielas tvertni, pirms novietojat izstrādājumu glabāšanai uz ilgāku laiku. Nododiet degvielu piemērojamā utilizēšanas vietā.

• Transportēšanas laikā droši nostipriniet izstrādājumu, lai novērstu bojājumus un negadījumus.

• Glabājiet izstrādājumu norobežotā vietā, lai novērstu to, ka tam var piekļūt bērni vai personas, kam tas nav atļauts.

• Glabājiet izstrādājumu sausā vietā, kurā temperatūra nepazeminās zem 0°C. Utilizēšana

• Ievērojiet vietējās pārstrādes prasības un piemērojamos noteikumus.

• Atbrīvojieties no visām ķimikālijām, piemēram, dzinēja eļļas vai degvielas, servisa centrā vai piemērotā utilizācijas vietā.

• Kad izstrādājums vairs netiek izmantots, nosūtiet to Husqvarna izplatītājam vai nogādājiet to pārstrādes vietā.

• Utilizējiet bateriju servisa centrā vai utilizējiet to vietā, kas paredzēta lietotām baterijām. Tehniskie dati Tehniskie dati LB 146P LB 246PI Dzinējs Zīmols "Briggs & Stratton" "Briggs & Stratton" Dzinēja tilpums, cm

176 287 - 006 -LB 146P LB 246PI Ātrums, apgriezieni minūtē 2900 +/- 100 2900 +/- 100 Dzinēja nomināljauda, kW

1,9 2.1 Aizdedzes sistēma Aizdedzes svece QC12YC QC12YC Elektrodu attālums, mm 0.5 0.5 Degvielas un eļļošanas sistēma Degvielas tvertnes ietilpība, litri 0,8 0,8 Eļļas tvertnes tilpums, litros 0.5 0.5 Dzinēja eļļa

Svars Svars ar tukšu tvertni, kg 19 21 Trokšņa emisijas

Skaņas jaudas līmenis, izmērītais dB(A) 93 92 Skaņas jaudas līmenis, garantētais L

dB(A) 95 94 Skaņas līmenis

Skaņas spiediena līmenis pie operatora auss, dB(A) 81 79 Vibrācijas līmeņi, a hveq

Maksimāli pieļaujamā dzinēja jauda ir vidējā tipiskā ražošanas dzinēja neto jauda (pēc noteiktajiem apgr./ min.) dzinēja modelim, kas mērīta pēc SAE standarta J1349/ISO1585. Vairākumam dzinēju šis lielums var at- šķirties no šeit norādītā. Faktiskā izejas jauda dzinējam, kas uzstādīts gala izstrādājumam, būs atkarīga no darbības ātruma, vides apstākļiem un citiem lielumiem.

Izmantojiet SF, SG, SH, SJ vai augstākas kvalitātes dzinēja eļļu. Skat. viskozitātes tabulu dzinēja ražotāja ro- kasgrāmatā un izvēlieties piemērotāko viskozitātes līmeni atbilstoši paredzamajai āra temperatūrai.

Atbilstoši EK Direktīvai 2000/14/EK trokšņu emisija apkārtnē ir mērīta kā trokšņa jauda (L

Skaņas spiediena līmenis atbilstoši standartam ISO 5395. Sniegtajos datos par skaņas spiediena līmeni ir ti- piska statistiskā izkliede 1,2 dB(A) (standartnovirze).

Vibrāciju līmenis atbilstoši ISO 5395. Sniegtajos datos par vibrācijas līmeni ir tipiska 0,2 m/s

287 - 006 - 177EK atbilstības deklarācija

EK atbilstības deklarācija Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr. Nr.: +46-36-146500, apliecina, ka zālespļāvēji LB 146P Husqvarna un LB 246PI, sākot ar sērijas numuru 2017XXXXXXX un uz priekšu, atbilst PADOMES DIREKTĪVAS prasībām:

• 2006. gada 17 maijs, Direktīva 2006/42/EK, “par mašīnu tehniku”

• 2014. gada 26. februāra direktīva 2014/30/ES “par elektromagnētisko saderību”;

• 2000. gada 8. maija direktīva 2000/14/EK “par trokšņa emisiju vidē”. Lai iegūtu informāciju par trokšņa emisijām, skatiet sadaļu “Tehniskie dati”. Ir piemēroti šādi standarti: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012 Ja nav norādīts citādi, ir spēkā iepriekš uzskaitīto standartu jaunākās publicētās versijas. Pieteikuma iesniedzējs 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala ir sniedzis ziņojumus par atbilstības novērtējumu saskaņā ar PADOMES 2000. gada 8. maija DIREKTĪVAS 2000/14/EK par trokšņu emisijām vidē VI pielikumu. Sertifikātiem ir šādi numuri: 01/901/297, 01/901/299 Huskvarna, 2017-11-30 Claes Losdal, nodaļas vadītājs/dārzkopības izstrādājumi (Pilnvarotais Husqvarna AB pārstāvis, kas atbild par tehnisko dokumentāciju)
