KÄYTTÖOHJE TR 262 HUSQVARNA

) vastavalt EÜ direktiivile 2000/14/EÜ.

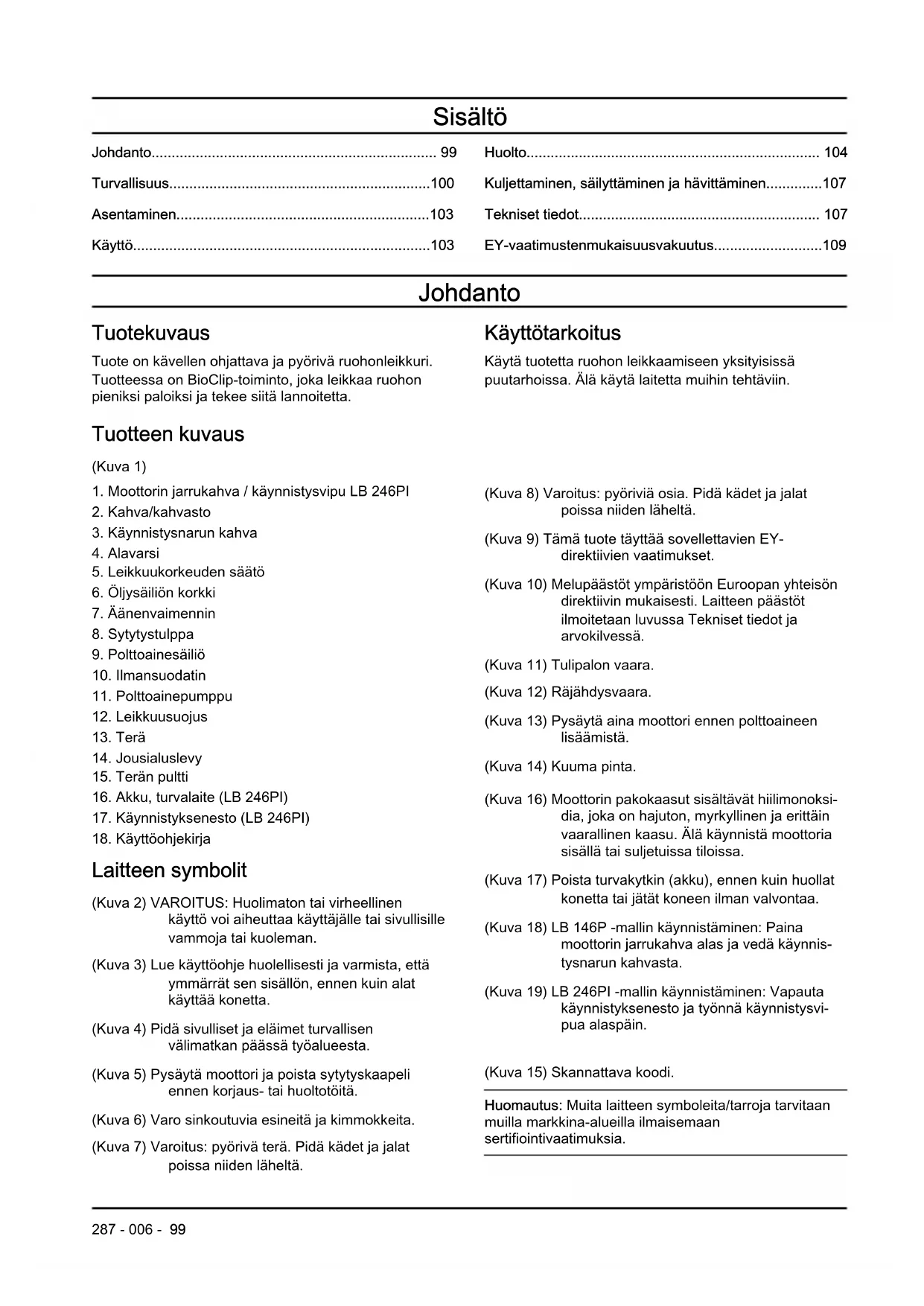

• Johdanto p. 99
• Turvallisuus p. 100
• Asentaminen p. 103
• Käyttö p. 103
• Huolto p. 104
• Kuljettaminen, säilyttäminen ja hävittäminen p. 107
• Tekniset tiedot p. 107
• EY-vaatimustenmukaisuusvakuutus Johdanto Tuotekuvaus Tuote on kävellen ohjattava ja pyörivä ruohonleikkuri. Tuotteessa on BioClip-toiminto, joka leikkaa ruohon pieniksi paloiksi ja tekee siitä lannoitetta. Käyttötarkoitus Käytä tuotetta ruohon leikkaamiseen yksityisissä puutarhoissa. Älä käytä laitetta muihin tehtäviin. Tuotteen kuvaus (Kuva 1) p. 109

1. Moottorin jarrukahva / käynnistysvipu LB 246PI

3. Käynnistysnarun kahva

5. Leikkuukorkeuden säätö

6. Öljysäiliön korkki

11. Polttoainepumppu

17. Käynnistyksenesto (LB 246PI)

Laitteen symbolit (Kuva 2) VAROITUS: Huolimaton tai virheellinen käyttö voi aiheuttaa käyttäjälle tai sivullisille vammoja tai kuoleman. (Kuva 3) Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää konetta. (Kuva 4) Pidä sivulliset ja eläimet turvallisen välimatkan päässä työalueesta. (Kuva 5) Pysäytä moottori ja poista sytytyskaapeli ennen korjaus- tai huoltotöitä. (Kuva 6) Varo sinkoutuvia esineitä ja kimmokkeita. (Kuva 7) Varoitus: pyörivä terä. Pidä kädet ja jalat poissa niiden läheltä. (Kuva 8) Varoitus: pyöriviä osia. Pidä kädet ja jalat poissa niiden läheltä. (Kuva 9) Tämä tuote täyttää sovellettavien EY- direktiivien vaatimukset. (Kuva 10) Melupäästöt ympäristöön Euroopan yhteisön direktiivin mukaisesti. Laitteen päästöt ilmoitetaan luvussa Tekniset tiedot ja arvokilvessä. (Kuva 11) Tulipalon vaara. (Kuva 12) Räjähdysvaara. (Kuva 13) Pysäytä aina moottori ennen polttoaineen lisäämistä. (Kuva 14) Kuuma pinta. (Kuva 16) Moottorin pakokaasut sisältävät hiilimonoksi- dia, joka on hajuton, myrkyllinen ja erittäin vaarallinen kaasu. Älä käynnistä moottoria sisällä tai suljetuissa tiloissa. (Kuva 17) Poista turvakytkin (akku), ennen kuin huollat konetta tai jätät koneen ilman valvontaa. (Kuva 18) LB 146P -mallin käynnistäminen: Paina moottorin jarrukahva alas ja vedä käynnis- tysnarun kahvasta. (Kuva 19) LB 246PI -mallin käynnistäminen: Vapauta käynnistyksenesto ja työnnä käynnistysvi- pua alaspäin. (Kuva 15) Skannattava koodi. Huomautus: Muita laitteen symboleita/tarroja tarvitaan muilla markkina-alueilla ilmaisemaan sertifiointivaatimuksia.

287 - 006 - 99Euro V -päästöt

VAROITUS: Moottorin muokkaaminen mitätöi tuotteen EU-tyyppihyväksynnän. Tuotevastuu Tuotevastuulain mukaisesti emme ole vastuussa tuotteen aiheuttamasta vaurioista, jos

• tuote on korjattu virheellisesti

• tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia

• tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste

• tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla. Turvallisuus Turvallisuusmääritelmät Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa. VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema. HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen. Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen. Yleiset turvaohjeet VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Tämä laite on vaarallinen, jos sitä käytetään huolimattomasti tai virheellisesti. Turvaohjeiden noudattamatta jättäminen voi aiheuttaa vammoja tai kuoleman.

• Laite muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen laitteen käyttämistä.

• Ole aina varovainen ja käytä tervettä järkeä. Jos et ole varma, miten laitetta käytetään erityistilanteessa, sammuta laite ja ota yhteys Husqvarna- jälleenmyyjään, ennen kuin jatkat.

• Muista, että käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuvista vahingoista.

• Pidä laite puhtaana. Varmista, että tuotteen merkit ja tarrat ovat luettavissa.

• Älä anna kenenkään käyttää konetta, ellet ole varma, että käyttäjä on lukenut käyttöohjekirjan ja ymmärtänyt siinä annetut ohjeet.

• Älä anna lasten käyttää laitetta.

• Pidä lapset poissa työskentelyalueelta. Vastuullisen aikuisen on oltava aina paikalla.

• Älä anna kenenkään sellaisen henkilön käyttää laitetta, joka ei tunne ohjeita.

• Valvo aina laitetta käyttävää henkilöä, jonka fyysiset tai psyykkiset taidot ovat heikentyneet. Vastuullisen aikuisen on oltava aina paikalla.

• Älä käytä laitetta ollessasi väsynyt tai sairas tai jos olet alkoholin, huumaavien aineiden tai lääkkeiden vaikutuksen alaisena. Niillä on negatiivinen vaikutus näkökykyysi, vireyteesi, harkintakykyysi ja kehosi hallintaan.

• Älä käytä konetta, jos se on viallinen.

• Älä tee koneeseen muutoksia tai käytä konetta, mikäli epäilet jonkun muun muuttaneen sitä. Työalueen turvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Poista työskentelyalueelta oksat, risut ja kivet ennen tuotteen käyttämistä.

• Terävarustukseen osuvat esineet sinkoutuvat edelleen ja voivat siten aiheuttaa vahinkoa ihmisille ja esineille. Pidä sivulliset ja eläimet turvallisen välimatkan päässä tuotteesta.

• Älä koskaan käytä tuotetta huonolla säällä esimerkiksi sumussa, sateessa, kovassa tuulessa, ankarassa pakkasessa tai ukkosella. Tuotteen käyttäminen huonolla säällä tai kosteissa tai märissä olosuhteissa on raskasta. Huono sää voi aiheuttaa vaaratilanteita, kuten liukastumisvaaran.

• Varo henkilöitä, esineitä ja tilanteita, jotka voivat estää tuotteen turvallisen käytön.

• Varo esteitä, kuten juuria, kiviä, risuja, kuoppia ja ojia. Pitkän ruohon seassa voi olla esteitä.

• Ruohon leikkaaminen rinteissä voi olla vaarallista. Älä käytä tuotetta rinteessä, jonka kaltevuus on yli 15°.

287 - 006 -• Käytä tuotetta sivusuunnassa rinteeseen nähden.

Älä käytä tuotetta pystysuunnassa.

• Ole varovainen lähestyessäsi piilossa olevia kulmia ja esineitä, jotka estävät näkyvyyden. Työturvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Käytä tätä tuotetta ainoastaan nurmikoiden leikkaamiseen. Tuotteita ei saa käyttää muihin käyttötarkoituksiin.

• Käytä henkilökohtaisia suojavarusteita. Katso Henkilökohtainen suojavarustus sivulla 101

• Opettele pysäyttämään moottori nopeasti hätätilassa.

• Älä koskaan käynnistä moottoria suljetussa tilassa tai lähellä herkästi syttyviä materiaaleja. Moottorin pakokaasu on kuumaa ja se voi sisältää kipinöitä, jotka voivat aiheuttaa tulipalon.

• Älä käytä tuotetta, ellei sen terää ja kaikkia suojuksia ole kiinnitetty asianmukaisesti. Virheellisesti kiinnitetty terä saattaa irrota ja aiheuttaa henkilövahinkoja.

• Varmista, ettei terä osu kiviin ja juuriin. Tämä voi vaurioittaa terää, ja kampiakseli voi vääntyä. Vääntynyt akseli aiheuttaa voimakasta tärinää. Tällöin on erittäin suuri riski, että terä irtoaa.

• Jos terä osuu esineeseen tai alkaa täristä, pysäytä tuote välittömästi. Irrota sytytyskaapeli sytytystulpasta. Tarkista tuote vaurioiden varalta. Korjaa vauriot tai teetä korjaustyöt valtuutetussa huoltoliikkeessä.

• Älä koskaan liitä moottorin jarrukahvaa pysyvästi kahvaan moottoria käynnistettäessä.

• Aseta tuote kiinteälle, tasaiselle alustalle ja käynnistä se. Varmista, ettei terä pääse osumaan maahan tai mihinkään esineeseen.

• Ole aina tuotteen takana käyttäessäsi sitä.

• Pidä kaikki renkaat maassa ja molemmat kätesi työntöaisalla käyttäessäsi tuotetta. Pidä kätesi ja jalkasi poissa pyörivien terien läheisyydestä.

• Älä kallista tuotetta moottorin käynnistyksen aikana.

• Ole varovainen vetäessäsi tuotetta taaksepäin.

• Älä koskaan nosta tuotetta moottorin käynnistyksen aikana. Jos tuotetta täytyy nostaa, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.

• Älä kävele taaksepäin käyttäessäsi tuotetta.

• Sammuta moottori, kun siirrät tuotteen ruohottoman alueen yli, esimerkiksi ylittäessäsi sora-, kivi- tai asfalttipolkuja.

• Älä juokse tuotteen kanssa, kun moottoria käynnistetään. Kävele aina, kun käytät tuotetta.

• Sammuta moottori ennen kuin muutat leikkuukorkeutta. Älä koskaan tee säätöjä moottorin käydessä.

• Älä koskaan jätä laitetta ilman valvontaa moottorin käydessä. Sammuta moottori ja varmista, ettei terävarustus pyöri. Turvallisuusohjeet käyttöä varten Henkilökohtainen suojavarustus VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna jälleenmyyjän auttaa oikeiden varusteiden valinnassa.

• Käytä kuulonsuojaimia, kun melutaso on yli 85 dB.

• Käytä kestäviä luistamattomia saappaita tai kenkiä. Älä käytä avonaisia jalkineita tai kulje paljain jaloin.

• Käytä vahvakankaisia, pitkiä housuja.

• Käytä suojakäsineitä tarvittaessa, esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana. Tuotteen turvalaitteet VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Älä käytä laitetta, jos jokin sen turvalaitteista on rikki.

• Tarkasta turvalaitteet säännöllisesti. Jos turvalaitteissa on vikoja, ota yhteyttä Husqvarna- huoltoliikkeeseen. Leikkuusuojuksen tarkistaminen Leikkuusuojus vähentää laitteen tärinää ja terän aiheuttamaa tapaturmavaaraa.

• Tarkista leikkuusuojus vaurioiden, kuten halkeamien, varalta. Akku (LB 246PI) VAROITUS: Viallinen akku heikentää tuotteen turvallisuutta. Käytä vain valmistajan hyväksymää akkua. Akku tuottaa tehon sähkökäynnistykseen ja on samalla turvalaite, joka estää tahattoman käynnistyksen. Irrota akku, kun et käytä tuotetta tai kun jätät tuotteen ilman valvontaa. Moottorin jarrukahva Moottorin jarrukahva pysäyttää moottorin. Kun moottorin jarrukahva vapautetaan, moottori pysähtyy. Tarkista moottorijarru käynnistämällä moottori ja vapauttamalla sitten moottorin jarrukahva. Jos moottori

101ei pysähdy 3 sekunnissa, anna valtuutetun Husqvarna- huoltoliikkeen säätää moottorijarru. (Kuva 20) Käynnistyksenesto LB 246PI -mallissa moottorin jarrukahvaa käytetään myös käynnistysmoottorin käynnistysvipuna. Tarkista käynnistyksenesto ja varmista, että se estää käynnistysmoottorin toiminnan.

1. Vedä käynnistysvipua kahvaston (B) suuntaan.

Käynnistyksenesto pysäyttää liikkeen.

2. Työnnä käynnistyksenestoa oikealle (A). (Kuva 21)

3. Vapauta käynnistyksenesto ja varmista, että se

palaa alkuasentoonsa. Äänenvaimennin Äänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käyttäjästä poispäin. Älä käytä konetta, jos äänenvaimennin on vaurioitunut tai puuttuu kokonaan. Viallinen äänenvaimennin suurentaa melutasoa ja tulipalon vaaraa. VAROITUS: Äänenvaimennin on erittäin kuuma käytön aikana, heti käytön jälkeen ja moottorin käydessä joutokäyntinopeudella. Ole varovainen syttyvien materiaalien ja/tai kaasujen lähistöllä, jotta et aiheuta tulipaloa. Polttoaineturvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Älä käynnistä laitetta, jos sen päällä on polttoainetta tai moottoriöljyä. Poista ylimääräinen polttoaine tai öljy ja anna laitteen kuivua.

• Jos olet läikyttänyt polttoainetta vaatteillesi, vaihda vaatteet heti.

• Varo, ettei iholle pääse polttoainetta, sillä se voi aiheuttaa vamman. Jos ihollesi joutuu polttoainetta, pese se pois vedellä ja saippualla.

• Älä käynnistä laitetta, jos moottori vuotaa. Tarkista moottori säännöllisesti vuotojen varalta.

• Käsittele polttoainetta varoen. Polttoaine on syttyvää ja kaasut ovat räjähdysherkkiä, mikä voi aiheuttaa tapaturman tai kuoleman.

• Älä hengitä polttoainehöyryjä, sillä ne voivat aiheuttaa vamman. Varmista, että ilmanvirtaus on riittävä.

• Älä tupakoi polttoaineen tai moottorin lähistöllä.

• Älä sijoita lämpimiä esineitä polttoaineen tai moottorin lähelle.

• Älä lisää polttoainetta, kun moottori on käynnissä.

• Varmista ennen polttoaineen lisäämistä, että moottori on jäähtynyt.

• Ennen kuin lisäät polttoainetta, avaa polttoainesäiliön korkki hitaasti ja vapauta paine varovasti.

• Älä lisää polttoainetta moottoriin sisätilassa. Jos ilmanvirtaus ei ole riittävä, tukehtuminen tai hiilimonoksidin hengittäminen voi aiheuttaa vamman tai kuoleman.

• Kiristä polttoainesäiliön korkki tiukasti. Polttoainesäiliön korkin riittämätön kiristys aiheuttaa tulipalovaaran.

• Siirrä laite ennen käynnistystä vähintään 3 metrin päähän paikasta, jossa lisäsit polttoainetta.

• Älä täytä polttoainesäiliötä täyteen. Kuumuus saa polttoaineen laajenemaan. Jätä polttoainesäiliön päälle tyhjää tilaa. Turvaohjeet huoltoa varten VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Moottorin pakokaasut sisältävät hiilimonoksidia, joka on hajuton, myrkyllinen ja erittäin vaarallinen kaasu. Älä käynnistä moottoria sisällä tai suljetuissa tiloissa.

• Jos tuotetta täytyy huoltaa, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta. LB 246PI - mallia käytettäessä myös akku on irrotettava.

• Käytä suojakäsineitä huoltaessasi terävarustusta. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

• Lisävarusteet ja muut kuin valmistajan hyväksymät muutokset tuotteeseen voivat aiheuttaa vakavan vamman tai kuoleman. Älä tee tuotteeseen muutoksia. Käytä vain valmistajan hyväksymiä lisävarusteita.

• Jos tuotetta ei ole huollettu asianmukaisesti ja säännöllisesti, tapaturmien ja tuotteen vaurioitumisen vaara kasvaa.

• Huolla tuote ainoastaan käyttöohjekirjassa annettujen ohjeiden mukaisesti. Kaikki muut huoltotoimet on tehtävä valtuutetussa Husqvarna- huoltoliikkeessä.

• Anna valtuutetun Husqvarna-huoltoliikkeen huoltaa tuote säännöllisesti.

• Vaihda vaurioituneet, kuluneet tai rikkoutuneet osat.

Johdanto VAROITUS: Ennen kuin kokoat tuotteen, lue turvallisuutta koskeva luku. LB 246PI -mallia käytettäessä myös akku on irrotettava. Kahvan asentaminen

1. Taita kahvasto eteenpäin. (Kuva 22)

2. Kiristä kummankin puolen nupit täyteen kireyteen ja

taita kahva ylös. (Kuva 23)

3. Aseta tuki leikkuusuojuksen uraan. (Kuva 24)

4. Kiinnitä kaksi pysäytintä, jotka lukitsevat tuen ja

kahvan. Työnnä ne kokonaan paikalleen. (Kuva 25) Huomautus: Pysäyttimiä on kaksi, toisessa on merkintä "H" ja toisessa merkintä "V". Aseta H- merkinnällä varustettu pysäytin oikealle puolelle ja V- merkinnällä varustettu pysäytin vasemmalle puolelle. HUOMAUTUS: Älä käytä laitetta, jos molempia pysäyttimiä ei ole kiinnitetty. Työntöaisan korkeuden säätäminen

1. Irrota alemman aisan tuki. (Kuva 26)

a) Laske aisan korkeutta asettamalla aisan tuki ylempään reikään (A). b) Lisää aisan korkeutta asettamalla aisan tuki alempaan reikään (B). (Kuva 27) Käyttö Johdanto VAROITUS: Lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön, ennen laitteen käyttämistä. Husqvarna Connect Husqvarna Connect on ilmainen mobiililaitesovellus. Husqvarna Connect -sovellus saat lisätoimintoja Husqvarna-koneeseen:

• Enemmän tuotetietoja.

• Tietoja koneen osista ja huolto-ohjeita. Husqvarna Connect -käytön aloittaminen

1. Lataa Husqvarna Connect -sovellus

mobiililaitteeseesi.

2. Rekisteröi Husqvarna Connect -sovelluksessa.

3. Liitä ja rekisteröi kone Husqvarna Connect -

sovelluksen ohjeiden mukaan. Ennen tuotteen käyttöä

1. Lue käyttöohje huolellisesti ja varmista, että

ymmärrät sen sisältämät ohjeet.

2. Tutki terävarustus ja varmista, että se on kiinnitetty

ja säädetty asiamukaisesti. Katso Terävarustuksen tarkistaminen sivulla 105

3. Täytä polttoainesäiliö. Katso

Polttoaineen lisääminen sivulla 103

4. Lisää öljysäiliöön öljyä ja tarkista öljytaso. Katso

Öljyn määrän tarkistaminen sivulla 105

Polttoaineen lisääminen Käytä ympäristöä säästävää bensiiniä tai alkylaattibensiiniä, jos niitä on saatavilla. Jos ympäristöä säästävää bensiiniä tai alkylaattibensiiniä ei ole saatavilla, käytä lyijytöntä tai lyijyllistä laatubensiiniä, jonka oktaaniluku on vähintään 90. HUOMAUTUS: Älä käytä bensiiniä, jonka oktaaniluku on pienempi kuin 90 RON (87 AKI). Se voi vaurioittaa laitetta.

1. Vapauta polttoainesäiliöstä painetta avaamalla

polttoainesäiliön korkki hitaasti.

2. Kaada polttoainesäiliöön hitaasti polttoainetta. Jos

öljyä läikkyy, pyyhi öljy pois liinalla ja anna öljyjäämien kuivua.

3. Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi.

4. Kiristä polttoainesäiliön korkki tiukasti.

Polttoainesäiliön korkin riittämätön kiristys aiheuttaa tulipalovaaran.

5. Siirrä tuote ennen käynnistystä vähintään 3 metrin

(10 jalan) päähän paikasta, jossa lisäsit polttoainetta. Leikkuukorkeuden asettaminen

• Paina akseli ulos ja siirrä se oikeaan asentoon jokaisen neljän renkaan kohdalla. (Kuva 28) HUOMAUTUS: Älä aseta leikkuukorkeutta liian alhaiseksi. Jos ruohikon pinta ei ole tasainen, terät voivat osua maahan.

287 - 006 - 103Tuotteen käynnistäminen

• Paina polttoainepumppua viisi kertaa, kun käynnistät laitteen ensimmäisen kerran. Kun käynnistät laitteen myöhemmin moottori kylmänä, paina polttoainepumppua kolme kertaa.

• Varmista, että sytytyskaapeli on liitettynä sytytystulppaan. Manuaalinen käynnistys (LB 146P)

1. Seiso laitteen takana.

2. Pidä moottorin jarrukahvaa kahvastoa vasten. (Kuva

3. Pitele käynnistysnarun kahvaa oikealla kädelläsi.

4. Vedä käynnistysnarusta hitaasti, kunnes tunnet

5. Käynnistä moottori vetämällä voimakkaasti.

VAROITUS: Älä kiedo käynnistysnarua kätesi ympärille. Sähkökäynnistys (LB 246PI)

1. Varmista, että akku on kytkettynä ja ladattu. Katso

Akun käynnistäminen sivulla 106

2. Kiinnitä akku moottoriin. (Kuva 30)

3. Työnnä käynnistyksenestoa oikealle (A).

4. Käynnistä käynnistysmoottori vetämällä

käynnistysvipua (B) kahvastoa vasten. Käynnistysmoottori sammuu, kun kone käynnistyy. (Kuva 31) Laitteen pysäyttäminen

• Pysäytä moottori vapauttamalla moottorin jarrukahva. Akun irrottaminen Estä moottorin tahaton käynnistyminen irrottamalla LB 246PI -leikkurin akku, kun leikkuria ei käytetä.

1. Paina lukituspainikkeita (A) ja vedä akku ulos. (Kuva

32) Hyvän tuloksen saavuttaminen

• Käytä aina hyvin teroitettua terää. Tylsä terä leikkaa epätasaisesti ja ruohosta tulee keltaista leikatun pinnan kohdalta. Hyvin teroitettu terä käyttää myös tylsää terää vähemmän energiaa.

• Älä leikkaa enempää kuin 1/3 ruohon pituudesta. Aseta leikkuukorkeus ensimmäisellä leikkuukerralla korkeaksi. Tutkittuasi leikkuutuloksen voit laskea leikkuukorkeuden haluamallesi tasolle. Jos ruoho on erittäin pitkää, kulje hitaasti ja leikkaa nurmikko tarvittaessa kaksi kertaa.

• Leikkaa joka kerta eri suuntiin, jotta nurmikkoon ei tule raitoja. Huolto Johdanto VAROITUS: Ennen minkäänlaisten huoltotöiden aloittamista sinun on luettava turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön. Kaikkiin tuotteelle tehtäviin huolto- ja korjaustöihin tarvitaan erityiskoulutus. Takaamme, että tuotteemme huolletaan ja korjataan ammattimaisesti. Jos jälleenmyyjäsi ei ole huoltoliike, pyydä jälleenmyyjää neuvomaan lähin huoltoliike. Huoltokaavio VAROITUS: Kun kallistat laitetta, varmista, että ilmansuodatin on kallistetun laitteen yläosassa eikä painu maata vasten. HUOMAUTUS: Kun käytössäsi on LB 246PI -malli, irrota akku aina ennen huolto-, korjaus- ja puhdistustoimenpiteitä. Huoltovälit on laskettu tuotteen päivittäisen käytön perusteella. Välit voivat muuttua, jos tuotetta ei käytetä päivittäin. Saat lisätietoja *-merkillä merkityistä huolloista kohdasta Tuotteen turvalaitteet sivulla 101

Huolto Päivittäin Viikoittain Kuukausit- tain Tee yleistarkastus X Tarkista öljytaso X Puhdista tuote X 104 287 - 006 -Huolto Päivittäin Viikoittain Kuukausit- tain Tarkista terävarustus X Tarkista leikkuusuojus* X Tarkista moottorin jarrukahva* X Tarkista akku* X Tarkista äänenvaimennin* X Tarkista sytytystulppa X Vaihda öljy (ensimmäisten 5 käyttötunnin jälkeen ja sitten 50 käyttötun- nin välein)

Vaihda ilmansuodatin (50 käyttötunnin jälkeen) X Tarkista polttoainejärjestelmä X Yleistarkastus

• Varmista, että laitteen kaikki ruuvit ja mutterit on kiristetty oikein. Laitteen puhdistaminen ulkopuolelta

• Poista lehdet, ruoho ja lika harjalla.

• Varmista, ettei moottorin yläosassa sijaitseva ilmanottoaukko ole tukkeutunut.

• Älä käytä laitteen puhdistamiseen painepesuria.

• Jos käytät tuotteen puhdistamiseen vettä, älä suihkuta vettä suoraan moottoriin. Leikkuusuojuksen sisäpinnan puhdistaminen

1. Tyhjennä polttoainesäiliö.

2. Aseta tuote kyljelleen äänenvaimennin alaspäin.

HUOMAUTUS: Jos tuote asetetaan ilmansuodatin alaspäin, moottori saattaa vaurioitua.

3. Pese leikkuusuojuksen sisäpinta vesiletkulla.

Terävarustuksen tarkistaminen VAROITUS: Estä tuotteen tahaton käynnistyminen irrottamalla sytytyskaapeli sytytystulpasta. VAROITUS: Käytä suojakäsineitä huoltaessasi terävarustusta. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

1. Tutki terävarustus vaurioiden tai halkeamien varalta.

Vaurioitunut terävarustus on aina vaihdettava.

2. Tarkista, onko terä vaurioitunut tai tylsä.

Huomautus: Terä on tasapainotettava oikein teroituksen jälkeen. Anna huoltoliikkeen teroittaa, vaihtaa ja tasapainottaa terä. Jos osut esteeseen niin, että tuote pysähtyy, vaihda vaurioitunut terä. Anna huoltoliikkeen arvioida, voiko terän teroittaa vai onko se vaihdettava. Terän vaihtaminen

1. Lukitse terä puukiilalla. (Kuva 33)

2. Irrota teräpultti.

4. Tutki terän tuki ja teräpultti vaurioiden varalta.

5. Tutki kampiakseli ja varmista, ettei se ole vääntynyt.

6. Asenna uusi terä siten, että terän kulmikkaat päät

osoittavat leikkuusuojuksen suuntaan. (Kuva 34)

7. Varmista, että terä on kohdistettu moottorin akselin

8. Lukitse terä puukiilalla. Kiinnitä jousialuslevy

paikalleen ja kiristä pultti ja aluslevy momenttiin 35– 40 Nm. (Kuva 35)

9. Pyöritä terää käsin ja varmista, että se pyörii

vapaasti. VAROITUS: Käytä työrukkasia. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

10. Testaa terää käynnistämällä tuote. Jos terä ei ole

kiinnitetty asianmukaisesti, tuote tärisee tai sen leikkuutulos ei ole tyydyttävä. Öljyn määrän tarkistaminen HUOMAUTUS: Liian alhainen öljytaso voi vaurioittaa moottoria. Tarkista öljytaso ennen kuin käynnistät tuotteen.

1. Aseta tuote tasaiselle alustalle.

1052. Irrota polttoainesäiliön korkki ja mittatikku.

3. Pyyhi mittatikku puhtaaksi öljystä.

4. Työnnä mittatikku kokonaan öljysäiliöön, jotta saat

öljytasosta oikean kuvan.

5. Poista mittatikku.

6. Tarkista öljytaso mittatikusta.

7. Jos öljytaso on alhainen, lisää moottoriöljyä ja

tarkista öljytaso uudelleen. Moottoriöljyn vaihtaminen VAROITUS: Moottoriöljy on erittäin kuumaa moottorin sammuttamisen jälkeen. Anna moottorin jäähtyä ennen kuin valutat moottoriöljyn pois moottorista. Jos moottoriöljyä joutuu iholle, pese öljy pois vedellä ja saippualla.

1. Käytä konetta, kunnes polttoainesäiliö on tyhjä.

2. Irrota sytytyskaapeli sytytystulpasta.

3. Irrota polttoainesäiliön korkki.

4. Aseta tuotteen alle säiliö, johon valutat öljyn.

5. Tyhjennä moottoriöljy säiliöstä kallistamalla konetta.

6. Lisää uutta moottoriöljyä, jota suositellaan kohdassa

Tekniset tiedot sivulla 107

Öljyn määrän tarkistaminen sivulla 105

Akku (LB 246PI) VAROITUS: Viallinen akku heikentää tuotteen turvallisuutta. Käytä vain valmistajan hyväksymää akkua. Akku tuottaa tehon sähkökäynnistykseen ja on samalla turvalaite, joka estää tahattoman käynnistyksen. Irrota akku, kun et käytä tuotetta tai kun jätät tuotteen ilman valvontaa. Akun käynnistäminen Akku on käynnistettävä ennen ensimmäistä käyttökertaa.

1. Aseta akku laturiin, katso

Akun lataaminen sivulla

2. Odota noin kymmenen sekuntia, kunnes vähintään

yksi vihreä merkkivalo syttyy

3. Kiinnitä akku moottoriin, katso

Sähkökäynnistys (LB 246PI) sivulla 104

Akun lataaminen Jos akun merkkivaloista yksikään ei pala tai vain yksi palaa, akku on ladattava. Tyhjä akku latautuu täyteen tunnissa. Akun lataaminen lyhemmissä ajanjaksoissa ei vaurioita akkua.

1. Aseta akku akkulaturiin. (Kuva 36)

2. Kytke akkulaturi pistorasiaan, 220 V, 50 Hz.

Akun latauksen tila Akun LED-näyttö Tila LED 1 vilkkuu 0–25 % LED 1 palaa, LED 2 vilkkuu 25–50 % LED 1 ja LED 2 palavat ja LED 3 vilk- kuu. 50–75 % LED 1, LED 2 ja LED 3 palavat, LED 4 vilkkuu. 75–100 % LED 1, LED 2, LED 3, LED 4 palavat Täyteen ladat-

Akkulaturin merkkivalo Tila Tasainen punainen valo Akku latautuu. Vilkkuva punainen valo Akku on liian lämmin ja al- kaa latautua vasta, kun lämpötila on oikea. Tasainen vihreä valo Akku on täysin ladattu. Vilkkuva punainen ja vih- reä valo Akku on vaurioitunut ja se on vaihdettava. Ilmansuodattimen puhdistaminen

1. Irrota ilmansuodattimen kansi ja ilmansuodatin.

2. Napauta suodatinta tasaista pintaa vasten, jotta

kaikki hiukkaset irtoavat. HUOMAUTUS: Älä käytä ilmansuodattimen puhdistamiseen liuotinta tai paineilmaa.

3. Aseta ilmansuodatin takaisin paikalleen. Varmista,

että ilmasuodatin tulee tiiviisti ilmansuodattimen pidintä vasten.

4. Aseta ilmansuodattimen kansi takaisin paikalleen.

Huomautus: Pitkään käytössä ollutta ilmansuodatinta ei voi koskaan puhdistaa täysin puhtaaksi. Vaihda ilmansuodatin säännöllisin väliajoin. Vaurioitunut ilmansuodatin on aina vaihdettava. Sytytystulpan tarkistus HUOMAUTUS: Käytä aina suositeltua sytytystulppaa. Väärä sytytystulpan tyyppi voi aiheuttaa laitteen vaurioitumisen.

• Tarkista sytytystulppa, jos moottorin teho on heikko, moottoria on vaikea saada käyntiin tai se ei toimi oikein joutokäyntinopeudella.

287 - 006 -• Ehkäise ylimääräisen materiaalin joutuminen

sytytystulpan elektrodeihin noudattamalla seuraavia ohjeita: a) Varmista, että joutokäyntinopeus on säädetty oikein. b) Varmista, että polttoaineseos on oikea. c) Varmista, että ilmansuodatin on puhdas.

• Jos sytytystulppa on karstoittunut, puhdista se ja tarkista samalla, että kärkiväli on oikea, katso Tekniset tiedot sivulla 107 . (Kuva 37)

• Vaihda sytytystulppa tarvittaessa. Polttoainejärjestelmän tarkistaminen

• Tutki polttoainesäiliön korkki ja polttoainesäiliön korkin tiiviste vaurioiden varalta.

• Tutki polttoaineletku vuotojen varalta. Jos polttoaineletku on vaurioitunut, vaihdata se huoltoliikkeessä. Kuljettaminen, säilyttäminen ja hävittäminen Kuljetus ja säilytys

• Kun säilytät ja kuljetat tuotetta ja polttoainetta, varmista, ettei tuote vuoda polttoainetta tai polttoainehöyryä. Esimerkiksi sähkölaitteista tai lämmityskattiloista peräisin olevat kipinät tai avotuli voivat aiheuttaa tulipalon.

• Käytä polttoaineen säilytyksessä ja kuljettamisessa aina hyväksyttyjä polttoainesäiliöitä.

• Tyhjennä tuotteen polttoainesäiliö, jos varastoit tuotteen pitkäksi ajaksi. Hävitä polttoaine viemällä se asianmukaiseen keräyspisteeseen.

• Vältä onnettomuudet ja tuotteen vaurioituminen kiinnittämällä tuote turvallisesti kuljetuksen ajaksi.

• Säilytä tuotetta lukitussa varastossa, jonne lapset ja asiattomat henkilöt eivät pääse.

• Säilytä tuotetta kuivassa paikassa, jossa lämpötila ei laske pakkasen puolelle. Hävittäminen

• Noudata paikallisia kierrätysvaatimuksia ja säädöksiä.

• Hävitä kaikki kemikaalit, kuten moottoriöljy ja jäätymisenestoaine viemällä ne huoltoliikkeeseen tai asianmukaiseen keräyspisteeseen.

• Kun tuote tulee elinkaarensa päähän, hävitä tuote lähettämällä se Husqvarna-jälleenmyyjälle tai kierrätyspisteeseen.

• Toimita akku huoltoliikkeeseen tai vie se käytettyjen akkujen keräyspisteeseen. Tekniset tiedot Tekniset tiedot LB 146P LB 246PI Moottori Tuotemerkki Briggs & Stratton Briggs & Stratton Iskutilavuus, cm

1,9 2,1 Sytytysjärjestelmä Sytytystulppa QC12YC QC12YC Kärkiväli, mm 0,5 0,5 Polttoaine-/voitelujärjestelmä

Moottorin ilmoitettu nimellisteho on moottorimallia edustavan tyypillisen tuotantomoottorin keskimääräinen nettoteho (rpm) mitattuna SAE-standardin J1349/ISO1585 mukaisesti. Massatuotantomoottorit voivat poiketa tästä arvosta. Koneeseen asennetun moottorin todellinen lähtöteho riippuu käyttönopeudesta, ympäristön olo- suhteista ja muista arvoista.

287 - 006 - 107LB 146P LB 246PI

Polttoainesäiliön tilavuus, litraa 0,8 0,8 Öljysäiliön tilavuus, litraa 0,5 0,5 Moottoriöljy

Paino Säiliöt tyhjinä, kg 19 21 Melupäästöt

Äänen tehotaso, mitattu dB(A) 93 92 Äänen tehotaso, taattu L

dB(A) 95 94 Äänitasot

Äänenpainetaso käyttäjän korvan tasalla, dB(A) 81 79 Tärinätasot, a hv, eq

4,6 4,6 Terälaite Leikkuukorkeus, mm 35–70 35–70 Leikkuuleveys, mm 460 460 Terä Silppuri 46 Silppuri 46 Tuotenumero 5839740-10 5839740-10 Aloitus Sähkökäynnistys Ei Kyllä Akku – Li-ion, 12V / 15,7 Wh

Käytä vähintään laatuluokituksen SF, SG, SH tai SJ moottoriöljyä. Tarkista viskositeetti moottorin valmistajan käyttöoppaassa olevasta viskositeettikaaviosta ja valitse sopiva viskositeetti ulkolämpötilan perusteella.

Melupäästö ympäristöön äänentehona (L

) EY-direktiivin 2000/14/EY mukaisesti mitattuna.

Äänenpainetaso standardin ISO 5395 mukaan. Äänenpainetasoista ilmoitettujen tietojen tyypillinen tilastolli- nen hajonta (keskihajonta) on 1,2 dB(A).

Tärinätaso standardin ISO 5395 mukaan. Tärinätasolle ilmoitetuissa tiedoissa tyypillinen tilastollinen hajonta (vakiopoikkeama) on 0,2 m/s

108 287 - 006 -EY-vaatimustenmukaisuusvakuutus EY-vaatimustenmukaisuusvakuutus Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh.: +46-36-146500, vakuuttaa, että Husqvarna- ruohonleikkurit LB 146P ja LB 246PI alkaen sarjanumerosta 2017xxxxxxx ovat seuraavien NEUVOSTON DIREKTIIVIEN mukaisia:

• 17. toukokuuta 2006 annettu konedirektiivi 2006/42/EY

• 26. helmikuuta 2014 annettu direktiivi 2014/30/EU sähkömagneettisesta yhteensopivuudesta

• 8. toukokuuta 2000 annettu laitemeludirektiivi 2000/14/EY. Melupäästöjä koskevat tiedot löytyvät luvusta Tekniset tiedot. Seuraavia standardeja on sovellettu: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012 Yllä luetellut standardit ovat standardien uusimmat julkaistut versiot, mikäli muuta ei ole ilmoitettu. Ilmoitettu tarkastuslaitos: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala on julkaissut raportteja vaatimustenmukaisuuden arvioinnista 8. toukokuuta 2000 ulkona käytettävien laitteiden melupäästöistä ympäristöön annetun neuvoston direktiivin 2000/14/EY liitteen VI mukaisesti. Sertifikaattien numerot ovat: 01/901/297, 01/901/299 Huskvarna, 2017-11-30 Claes Losdal, kehityspäällikkö/puutarhatuotteet (Husqvarna AB:n valtuutettu ja teknisestä dokumentaatiosta vastaava edustaja)
