Produkttype	Skubbegræsklipper med roterende kniv
Mærke	Husqvarna
Model	TR 262 (LB 146P / LB 246PI)
Motor	Briggs & Stratton, slagvolumen 140 cm³ (LB 146P) eller 150 cm³ (LB 246PI)
Nominel effekt	1,9 kW (LB 146P) / 2,1 kW (LB 246PI)
Omdrejningshastighed	2.900 o/min ± 100
Starttype	Manuel (LB 146P) / Elektrisk med Li-Ion batteri (LB 246PI)
Brændstof	Blyfri benzin med oktantal ≥ 90 RON
Brændstoftankkapacitet	0,8 L
Oliebeholderkapacitet	0,5 L
Skærebredde	460 mm
Justerbar skærehøjde	35 til 70 mm (4 trin)
Skæresystem	Mulcherkniv 46 (BioClip)
Vægt (tomme tanke)	19 kg (LB 146P) / 21 kg (LB 246PI)
Garanteret lydeffektniveau	95 dB(A) (LB 146P) / 94 dB(A) (LB 246PI)
Vibrationsniveau (håndtag)	4,6 m/s²
Batteri (LB 246PI)	Li-Ion 12 V / 15,7 Wh, oplader 220 V 50 Hz
Tændrør	QC12YC, elektrodeafstand 0,5 mm
Vedligeholdelse	Regelmæssig rengøring, olieskift hver 50. time, udskiftning af luftfilter og tændrør
Sikkerhed	Motorbrems, skærekappe, startspærre (LB 246PI), sikkerhedsbatteri
Reservedele	Kniv, tændrør, luftfilter, batteri fås hos autoriseret forhandler
Garanti og reparationsmuligheder	Reparation hos autoriseret Husqvarna-center; brug af originale dele er obligatorisk

Ofte stillede spørgsmål - TR 262 HUSQVARNA

Hvordan starter jeg græsklipperen TR 262?

Til model LB 146P (manuel start): Hold motorbremsens håndtag mod styret og træk i starterkablet. Til LB 246PI (elektrisk start): Sørg for at batteriet er opladet og installeret, skub derefter startspærren til højre og træk startstangen mod styret.

Hvilken type brændstof skal jeg bruge?

Brug blyfri benzin med et oktantal på mindst 90 RON (87 AKI). Alkylatbenzin/økologisk benzin anbefales. Brug ikke brændstof med lavere oktantal.

Hvordan justerer jeg skærehøjden?

Fjern justeringsstiften på hvert hjul og sæt den i den ønskede position blandt de 4 tilgængelige hak. Skærehøjden er mellem 35 og 70 mm.

Hvor ofte skal jeg skifte motorolie?

Skift olie efter de første 5 timers brug, derefter hver 50. time. Brug SAE 30 eller SAE 10W-30 olie.

Hvordan udskifter jeg kniven?

Afbryd tændingskablet og brug handsker. Bloker kniven med en træklods, fjern knivbolten, monter den nye kniv med skærekanten mod kappen, og spænd bolten til 35-40 Nm.

Hvad gør jeg, hvis græsklipperen vibrerer unormalt?

Stop straks motoren og afbryd tændingskablet. Kontroller, at kniven ikke er beskadiget eller ubalanceret, og at motorakslen ikke er bøjet. Udskift om nødvendigt kniven.

Hvordan rengør jeg græsklipperen?

Brug en børste til at fjerne rester. Til skærekappen: Tøm tanken, vip græsklipperen med lyddæmperen nedad og vask med vand. Brug ikke højtryksrenser og undgå at sprøjte vand på motoren.

Skal batteriet på model LB 246PI fjernes efter brug?

Ja, for at undgå utilsigtet start skal batteriet fjernes, når græsklipperen ikke er i brug, eller hvis den efterlades uden opsyn.

Kan jeg bruge græsklipperen på en skråning?

Brug ikke græsklipperen på skråninger over 15°. Arbejd altid på tværs af skråningen, aldrig op og ned, og vær forsigtig.

Hvor kan jeg få reservedele?

Originaldele fås hos autoriserede Husqvarna-forhandlere. Brug altid dele godkendt af producenten for at sikre sikkerhed og overensstemmelse.

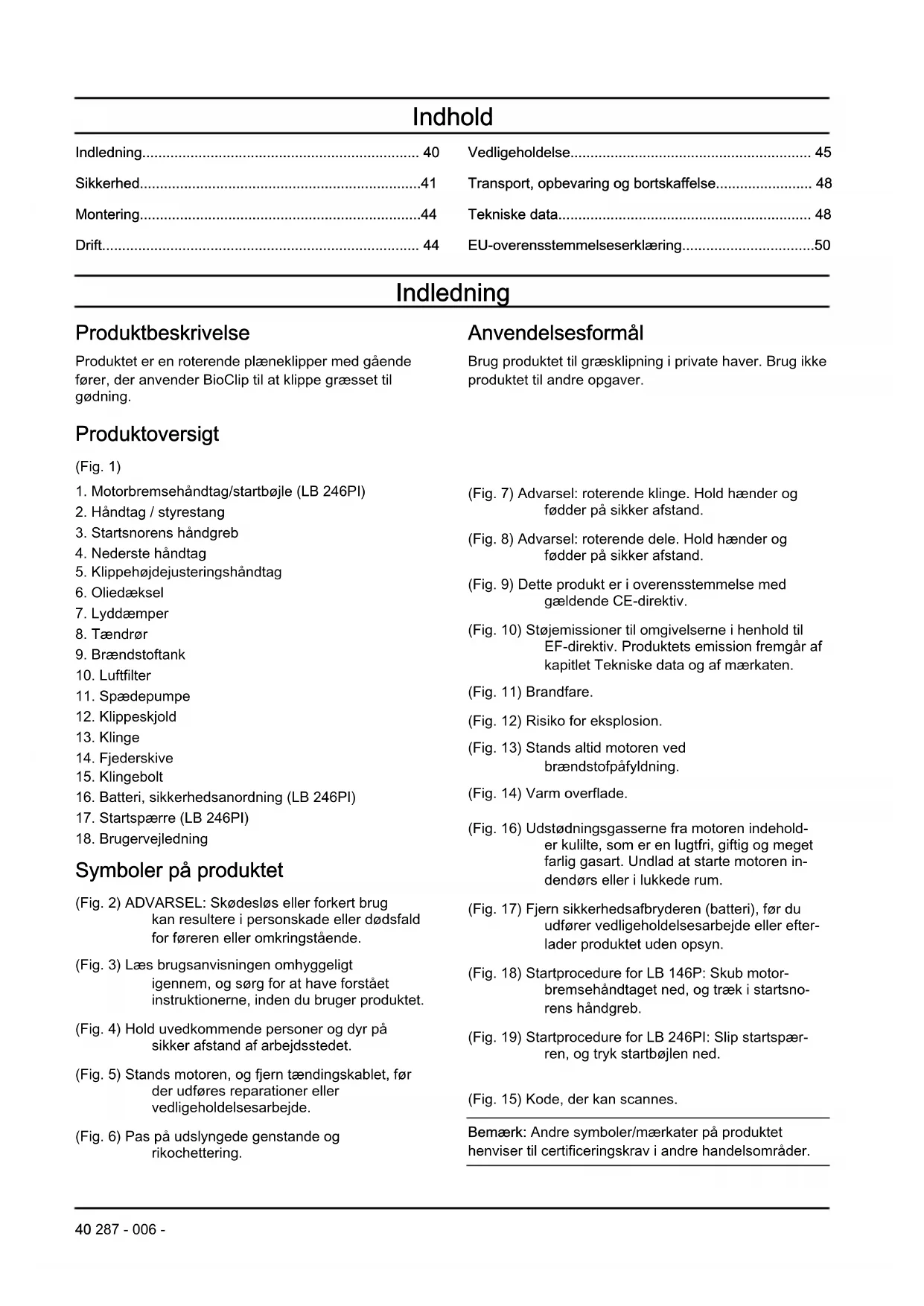

BRUGSANVISNING TR 262 HUSQVARNA

Produktet er en roterende plæneklipper med gående fører, der anvender BioClip til at klippe græsset til gødning.

Produktoversigt

(Fig. 1)

1. Motorbremsehåndtag/startbøjle (LB 246PI)
2. Håndtag / styrestang
3. Startsnorens håndgreb
4. Nederste håndtag
5. Klippehøjdejusteringshåndtag
6. Oliedæksel
7. Lyddæmper
8. Tændrør
9. Brændstoftank
10. Luftfilter
11. Spædepumpe
12. Klippeskjold
13. Klinge
14. Fjederskive
15. Klingebolt
16. Batteri, sikkerhedsanordning (LB 246PI)
17. Startspærre (LB 246PI)
18. Brugervejledning

(Fig. 2) ADVARSEL: Skødesløs eller forkert brug kan resultere i personskade eller dødsfald for føreren eller omkringstående.

(Fig. 3) Læs brugsanvisningen omhyggeligt igennem, og sørg for at have forstået instruktionerne, inden du bruger produktet.

(Fig. 4) Hold uvedkommende personer og dyr på sikker afstand af arbejdsstedet.

(Fig. 5) Stands motoren, og fjern tændingskablet, før der udføres reparationer eller vedligeholdelsesarbejde.

(Fig. 6) Pas på udslyngede genstande og rikochettering.

Anvendelsesformål

Brug produktet til græsklipning i private haver. Brug ikke produktet til andre opgaver.

(Fig. 7) Advarsel: roterende klinge. Hold hænder og fødder på sikker afstand. (Fig. 8) Advarsel: roterende dele. Hold hænder og fødder på sikker afstand. (Fig. 9) Dette produkt er i overensstemmelse med gældende CE-direktiv. (Fig. 10) Støjemissioner til omgivelserne i henhold til EF-direktiv. Produktets emission fremgår af kapitlet Tekniske data og af mærkaten. (Fig. 11) Brandfare. (Fig. 12) Risiko for eksplosion. (Fig. 13) Stands altid motoren ved brændstofpåfyldning. (Fig. 14) Varm overflade. (Fig. 16) Udstødningsgasserne fra motoren indeholder kulilte, som er en lugtfri, giftig og meget farlig gasart. Undlad at starte motoren indendørs eller i lukkede rum. (Fig. 17) Fjern sikkerhedsafbryderen (batteri), før du udfører vedligeholdelsesarbejde eller efterlader produktet uden opsyn. (Fig. 18) Startprocedure for LB 146P: Skub motor-bremsehåndtaget ned, og træk i startsnorens håndgreb. (Fig. 19) Startprocedure for LB 246PI: Slip startspærren, og tryk startbøjlen ned. (Fig. 15) Kode, der kan scannes.

Bemærk: Andre symboler/mærkater på produktet henviser til certificeringskrav i andre handelsområder.

Euro V-emissioner

ADVARSEL: Ved manipulation af motoren bortfalder EU-typegodkendelsen af dette produkt.

Produktansvar

Som nævnt i produktansvarsbestemmelserne hæfter vi ikke for skader forårsaget af vores produkt, hvis:

• produktet er forkert repareret.
• produktet er repareret med dele, der ikke er fra producenten eller ikke er godkendt af producenten
• produktet har tilbehør, der ikke er fra producenten eller ikke er godkendt af producenten.
• produktet ikke er repareret på et godkendt servicecenter eller af en godkendt myndighed.

Sikkerhed

Sikkerhedsdefinitioner

Advarsler, forholdsregler og bemærkninger bruges til at pege på særligt vigtige dele af brugsanvisningen.

ADVARSEL: Bruges, hvis føreren udsætter sig selv eller omkringstående personer for risiko for personskade eller dødsfald ved tilsidesættelse af instruktionerne i brugsanvisningen.

BEMÆRK: Bruges, hvis der er risiko for skader på produktet, andre materialer eller det omgivende område ved tilsidesættelse af instruktionerne i brugsanvisningen.

Bemærk: Bruges til at give yderligere oplysninger, der er nødvendige i en given situation.

Generelle sikkerhedsinstruktioner

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Dette produkt er farligt, hvis det bruges forkert, eller hvis du ikke er forsigtig. Personskade eller dødsfald kan forekomme, hvis du ikke overholder sikkerhedsinstruktionerne.
• Dette produkt danner et elektromagnetisk felt under drift. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødbringende kvæstelser anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager produktet i brug.
• Vær altid forsigtig, og brug din sunde fornuft. Hvis du ikke er sikker på, hvordan produktet betjenes i en særlig situation: Stop, og kontakt Husqvarna forhandleren, inden du fortsætter.
• Vær opmærksom på, at føreren er ansvarlig for ulykker, der involverer andre personer eller disses ejendom.
• Hold produktet rent. Sørg for, at skilte og mærkater er tydeligt læsbare.
• Lad ikke en person bruge produktet, medmindre du er sikker på, at vedkommende har læst og forstået indholdet i denne brugsanvisning.
• Lad ikke børn betjene produktet.
• Hold børn væk fra arbejdsområdet. En voksen skal være til stede hele tiden.
• Lad ikke en person uden kendskab til vejledningen betjene produktet.
• Hold altid øje med personer med nedsat fysisk eller mental kapacitet, der bruger produktet. En voksen skal være til stede hele tiden.
• Brug ikke produktet, hvis du er træt, syg eller påvirket af alkohol, narkotika eller medicin. Det har en negativ virkning på synet, overblikket, koordinationsevnen og dømmekraften.
• Brug ikke produktet, hvis det er fejlbehæftet.
• Foretag ikke ændringer på produktet, og undlad at bruge det, hvis der er risiko for, at det er blevet ændret af andre.

Sikkerhed i arbejdsområdet

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Fjern genstande såsom grene, kviste og sten fra arbejdsområdet, inden du bruger produktet.
• Genstande, som rammer skæreudstyret, kan udslynges og forårsage person- og tingskade. Hold omkringstående personer og dyr på sikker afstand af produktet.
• Undlad at bruge produktet i dårligt vejr, som f.eks. tåge, regn, hård vind, kraftig kulde og ved risiko for lynnedslag. Det kan være trættende at bruge produktet i dårligt vejr eller i fugtige eller våde områder. Dårligt vejr kan medføre farlige forhold, f.eks. glatte underlag.
• Pas på personer, genstande og situationer, som kan forhindre sikker brug af produktet.
• Pas på forhindringer som f.eks. rødder, sten, kviste, huller og grøfter. Langt græs kan skjule hindringer.
• Det kan være farligt at klippe græs på skråninger. Brug ikke produktet på skråninger, der hælder mere end 15°.
• Lad produktet køre på tværs af skråninger. Kør ikke op og ned.
• Vær forsigtig, når du nærmer dig uoverskuelige hjørner og genstande, som blokerer for udsynet.

Arbejdssikkerhed

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug kun produktet til græsslåning. Det er ikke tilladt at bruge det til andre opgaver.
• Bær personligt beskyttelsesudstyr. Se Personligt beskyttelsesudstyr på side 42.
• Sørg for, at du ved, hvordan du standser motoren hurtigt i nødstilfælde.
• Start aldrig motoren i et lukket rum eller i nærheden af brandfarlige materialer. Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand.
• Betjen ikke produktet, medmindre klingen og alle afskærmninger er monteret korrekt. En forkert monteret klinge kan løsne sig og forårsage personskade.
• Sørg for, at klingen ikke rammer genstande som f.eks. sten og rødder. Det kan beskadige kniven og bøje motorakslen. En bøjet aksel giver kraftige vibrationer og stor risiko for, at kniven løsner sig.
• Hvis kniven rammer en genstand, eller der opstår vibrationer, skal du straks standse produktet. Tag tændkablet af tændrøret. Undersøg, om produktet er blevet beskadiget. Reparer skader, eller lad et autoriseret serviceværksted udføre reparationen.
• Fastgør aldrig motorbremsehåndtaget permanent på styret, når motoren er startet.
• Anbring produktet på et stabilt, fladt underlag, og start det. Sørg for, at kniven ikke rammer jorden eller andre genstande.
• Hold dig altid bag produktet, mens du betjener det.
• Lad alle hjulene blive på jorden, og hold 2 hænder på styret, når du betjener produktet. Hold hænder og fødder på sikker afstand af de roterende klinger.
• Tip ikke produktet, når motoren er startet.
• Vær forsigtig, når du trækker produktet baglæns.
• Løft aldrig produktet, når motoren er startet. Hvis du skal løfte produktet, skal du først standse motoren og frakoble tændkablet fra tændrøret.
• Gå ikke baglæns, når du bruger produktet.
• Stands motoren, når du bevæger dig hen over områder uden græs, f.eks. stier med grus, sten og asfalt.
• Undlad at køre med produktet, når motoren er startet. Gå altid fremad, når du bruger produktet.
• Stands motoren, inden du ændrer klippehøjden. Foretag aldrig justeringer, når motoren er startet.

- Efterlad aldrig produktet uden opsyn, når motoren er startet. Stands motoren, og sørg for, at skæreudstyret ikke roterer.

Sikkerhedsinstruktioner for drift

Personligt beskyttelsesudstyr

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Personligt beskyttelsesudstyr udelukker ikke fuldstændigt risikoen for personskader, men det mindsker graden af skaderne i tilfælde af, at der skulle ske en ulykke. Lad forhandleren hjælpe dig med at vælge det rigtige udstyr.
• Brug høreværn, hvis støjniveauet er højere end 85 dB.
• Brug kraftige, skridsikre støvler eller sko. Brug ikke åbne sko, og gå heller ikke på bare fødder.
• Brug kraftige, lange bukser.
• Brug om nødvendigt beskyttelseshandsker, f.eks. ved montering, eftersyn eller rengøring af skæreudstyret.

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug ikke et produkt med defekte sikkerhedsanordninger.
• Kontrollér sikkerhedsanordningerne regelmæssigt. Hvis sikkerhedsanordningerne er defekte, skal du henvende dig til dit Husqvarna-serviceværksted.

Sådan kontrolleres klippeskjoldet

Klippeskjoldet mindsker vibrationer i produktet og reducerer risikoen for skader fra klingen.

- Undersøg klippeskjoldet for at sikre, at der ikke er skader såsom revner.

Batteri (LB 246PI)

ADVARSEL: Et defekt batteri forringer produktets sikkerhed. Brug altid et batteri, der er godkendt af producenten.

Batteriet giver strøm til den elektriske starter og er en sikkerhedsanordning, der forhindrer utilsigtet start. Fjern batteriet, når du ikke bruger produktet, og når du efterlader det ude af syne.

Motorbremsehåndtag

Ved eftersyn af motorbremsen, startes motoren, hvorefter motorbremsehåndtaget slippes. Hvis motoren ikke standser inden for 3 sekunder, skal et godkendt Husqvarna serviceværksted justere motorbremsen.

(Fig. 20)

Startspærre

På model LB 246PI bruges motorbremsehåndtaget også som en startbøjle til startmotoren. Efterse startspærren for at sikre, at den forhindrer drift af startmotoren.

1. Træk startbøjlen i retning mod styrestangen. Startspærren standser bevægelsen.
2. Skub startspærren ud til højre (A). (Fig. 21)
3. Slip startspærren, og sørg for, at den returnerer til udgangspositionen.

Lyddæmper

Lyddæmperen sikrer et minimalt støjniveau og sender udstødningsgasserne væk fra føreren.

Brug ikke produktet, hvis lyddæmperen mangler eller er defekt. En defekt lyddæmper øger støjniveauet og risikoen for brand.

ADVARSEL: Lyddæmperen bliver meget varm under og efter brug, og når motoren kører i tomgang. Vær forsigtig i nærheden af brandfarlige materialer og/eller dampe for at forhindre brand.

Brændstofsikkerhed

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Start ikke produktet, hvis der er brændstof eller motorolie på produktet. Fjern uønsket brændstof/olie og lad produktet tørre.
• Hvis du får brændstof på dit tøj, skal du skifte tøj med det samme.
• Undgå at få brændstof på kroppen, da det kan forårsage personskader. Hvis du får brændstof på kroppen, skal du bruge sæbe og vand til at fjerne brændstoffet.
• Start ikke produktet, hvis motoren lækker. Undersøg regelmæssigt motoren for lækager.
• Vær forsigtig med brændstof. Brændstof er letantændeligt og dampe er eksplosive og kan medføre personskader eller dødsfald.
• Undgå at indånde brændstofdampene, da det kan forårsage personskader. Sørg for, at der er tilstrækkelig luftstrøm.
• Ryg ikke i nærheden af brændstof eller motor.
• Anbring ikke varme genstande i nærheden af brændstof eller motor.
• Fyld ikke brændstof på, når motoren er tændt.
• Sørg for, at motoren er afkølet, inden du fylder brændstof på.
• Før du fylder brændstof på, skal du åbne brændstoftankens dæksel langsomt og forsigtigt udløse trykket.
• Fyld ikke brændstof på motoren i et indendørs område. Utilstrækkelig luftstrøm kan forårsage personskader eller dødsfald på grund af kvælning eller kulilte.
• Spænd brændstoftankens dæksel helt. Hvis brændstoftankens dæksel ikke spændes, opstår der risiko for brand.
• Flyt produktet minimum 3 m / 10 ft fra det sted, hvor du fyldte tanken, før du starter det.
• Fyld aldrig brændstoftanken helt op. Varme får brændstoffet til at udvide sig. Sørg for at bevare ledig plads øverst i brændstoftanken.

Sikkerhedsinstruktioner for vedligeholdelse

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Udstødningsgasserne fra motoren indeholder kulilte, som er en lugtfri, giftig og meget farlig gasart. Undlad at starte motoren indendørs eller i lukkede rum.
• Før der udføres vedligeholdelse af produktet, standses motoren, og tændkablet tages af tændrøret. På LB 246PI skal du også fjerne batteriet.
• Brug handsker, når du udfører vedligeholdelse på skæreudstyret. Klingen er meget skarp, og du kan nemt komme til at skære dig.
• Tilbehør til og ændringer på produktet, som ikke er godkendt af producenten, kan medføre alvorlig personskade eller dødsfald. Undlad at ændre produktet. Brug altid reservedele, der er godkendt af producenten.
• Hvis vedligeholdelsen ikke udføres korrekt og regelmæssigt, øges risikoen for personskade og beskadigelse af produktet.
• Foretag kun den form for vedligeholdelse, der er angivet i denne instruktionsbog. Eventuel anden service skal udføres af et godkendt Husqvarna serviceværksted.
• Lad et godkendt Husqvarna serviceværksted foretage regelmæssig service af produktet.
• Udskift beskadigede, slidte eller defekte dele.

Montering

Indledning

ADVARSEL: Før du samler produktet, skal du læse sikkerhedskapitlet. På LB 246PI skal du også fjerne batteriet.

Sådan samles styret

1. Fold styrestangen fremad. (Fig. 22)
2. Spænd grebene på højre og venstre side helt, og fold håndtaget op. (Fig. 23)
3. Placér palen i rillen på klippeskjoldet. (Fig. 24)
4. Fastgør de 2 stop, der låser palen og håndtaget. Tryk dem helt på plads. (Fig. 25)

Bemærk: Der er to stop, et mærket med et H og et med et V. Sæt stoppet, der er mærket med et H på

højre side og stoppet, der er mærket med et V på venstre side.

BEMÆRK: Betjen ikke produktet, hvis de 2 stop ikke er fastgjort.

Sådan justeres styrets højde

1. Tag håndtaget ud af den nederste del af styret. (Fig. 26) a) Sæt håndtaget i øverste hul (A) for at sænke styrhøjden. b) Sæt håndtaget i nederste hul (B) for at hæve styrets højde. (Fig. 27)

Drift

Indledning

ADVARSEL: Før du bruger produktet, skal du læse og forstå kapitlet om sikkerhed.

Husqvarna Connect

Husqvarna Connect er en gratis app til din mobile enhed. Appen Husqvarna Connect giver udvidede funktioner til dit Husqvarna produkt:

• Yderligere produktoplysninger. - Oplysninger om, og hjælp til, dele og service.

Sådan kommer du i gang med at bruge Husqvarna Connect

1. Download Husqvarna Connect appen på din mobile enhed.
2. Tilmeld dig i Husqvarna Connect appen.
3. Følg instruktionerne i Husqvarna Connect appen for at tilslutte og registrere produktet.

Før du bruger produktet

1. Læs brugsanvisningen omhyggeligt igennem, og sørg for at have forstået instruktionerne.
2. Undersøg skæreudstyret for at sikre, at det er korrekt monteret og justeret. Se Sådan efterses skæreudstyret på side 46.
3. Fyld brændstoftanken. Se Sådan påfyldes brændstof på side 44.
4. Fyld olietanken, og efterse oliestanden. Se Sådan kontrolleres oliestanden på side 46.

Sådan påfyldes brændstof

Brug om muligt miljø-/alkylatbenzin. Hvis du ikke har mulighed for at bruge miljø-/alkylatbenzin, anvendes en blyfri benzin af god kvalitet eller blyholdig benzin med et oktantal ikke under 90.

BEMÆRK: Brug ikke benzin med et oktantal mindre end 90 RON (87 AKI). Det kan forårsage skader på produktet.

1. Åbn brændstoftankens dæksel langsomt for at aflaste trykket.
2. Påfyld brændstof langsomt med en benzindunk. Hvis du spilder brændstof, fjernes det med en klud, og lad resterende brændstof fordampe.
3. Rengør omkring brændstoftankens dæksel.
4. Spænd brændstoftankens dæksel helt. Hvis brændstoftankens dæksel ikke spændes, opstår der risiko for brand.
5. Flyt produktet minimum 3 m fra det sted, hvor du fyldte tanken, før du starter det.

Sådan indstilles klippehøjden

- Tryk akslen ud, og flyt det til den korrekte stilling for hver af de 4 hjul. (Fig. 28)

BEMÆRK: Indstil ikke klippehøjden for lavt. Knivene kan ramme jorden, hvis græsplænens overflade ikke er jævn.

• Allerførste gang du starter produktet, skal du trykke på spædepumpen 5 gange. Næste gang du starter produkt, når motoren er kold, skal du trykke på spædepumpen 3 gange.
• Kontroller, at tændkablet er tilsluttet til tændrøret.

Manuel start (LB 146P)

1. Stil dig bag produktet.
2. Hold motorbremsehåndtaget ind mod styret. (Fig. 29)
3. Hold fast i startsnorens håndgreb med højre hånd.
4. Træk langsomt startsnoren ud, indtil der føles modstand.
5. Træk kraftigt, indtil motoren starter.

ADVARSEL: Vikl aldrig startsnoren rundt om hånden.

Elektrisk start (LB 246PI)

1. Kontroller, at batteriet er aktiveret og opladt. Se Sådan startes batteriet på side 47.
2. Tilslut batteriet til motoren. (Fig. 30)
3. Skub startspærren ud til højre (A).
4. Træk startbøjlen (B) ind mod styrestangen for at starte startmotoren. Startmotoren standser, når motoren starter. (Fig. 31)

Sådan fjernes batteriet

For at undgå utilsigtet start af motoren fjernes batteriet på model LB 246PI, når produktet ikke er i drift.

1. Tryk på låseknapperne (A), og træk batteriet ud. (Fig. 32)

Sådan opnår du et godt resultat

• Sørg altid for, at klingen er skarp. En sløv klinge giver et uregelmæssigt resultat, og græsets snitflade bliver gul. En skarp klinge bruger desuden mindre energi end en sløv klinge.
• Klip aldrig mere end 1/3 af græsets længde. Klip først med klippehøjden indstillet højt. Efterse resultatet, og sænk derefter klippehøjden til det ønskede niveau. Hvis græsset er meget højt, skal du køre langsomt og om nødvendigt klippe 2 gange.
• Klip i forskellige retninger hver gang for at undgå striber i græsplænen.

Vedligeholdelse

Indledning

ADVARSEL: Inden der foretages vedligeholdelse, skal du læse og forstå kapitlet om sikkerhed.

Alt service- og reparationsarbejde på produktet kræver specialuddannelse. Vi garanterer faglig korrekt reparation og service. Hvis forhandleren ikke er et serviceværksted, kan vedkommende oplyse om nærmeste serviceværksted.

Vedligeholdelsesskema

ADVARSEL: Hvis du vipper produktet, skal du sørge for, at luftfiltret er øverst på det vippede produkt, og ikke vender mod jorden.

BEMÆRK: På model LB 246PI fjernes batteriet altid, inden du foretager vedligeholdelse, reparation eller rengøring af produktet.

Vedligeholdelsesintervallerne er fastlagt baseret på daglig brug af produktet. Intervallerne ændres, hvis produktet ikke bruges dagligt.

For vedligeholdelse identificeret med * henvises til vejledningen i Sikkerhedsanordninger på produktet på side 42.

Vedligeholdelse Hver dag Ugentligt Månedligt
Foretag et generelt eftersyn X
Kontroller oliestanden X
Rengør produktet X
Efterse skæreudstyret X
Efterse klippeskjoldt* X
Efterse motorbremsehåndtaget* X
Efterse batteriet* X
Efterse lyddæmperen* X
Efterse tændrøret X
Skift olie (første gang efter 5 timers brug, derefter efter hver 50 timers brug)			X
Skift luftfilter (efter 50 timers brug) X
Efterse brændstofsystemet X

Sådan udføres et generelt eftersyn

- Sørg for, at alle møtrikker og skruer på produktet er spændt korrekt.

Sådan rengøres produktet udvendigt

• Brug en børste til at fjerne blade, græs og snavs.
• Sørg for, at luftindtaget oven på motoren ikke er blokeret.
• Brug ikke en højtryksrenser til at rengøre produktet.
• Hvis du bruger vand til at rengøre produktet, må vandet ikke sprøjtes direkte på motoren.

Sådan rengøres indersiden af klippeskjoldet

1. Tøm brændstoftanken.
2. Placer produktet på siden med lyddæmperen nedad.

BEMÆRK: Hvis produktet anbringes med luftfilteret nedad, kan motoren tage skade.

1. Spul indersiden af klippeskjoldt med vand.

Sådan efterses skæreudstyret

ADVARSEL: Tændkablet tages af tændrøret for at undgå utilsigtet start af motoren.

ADVARSEL: Brug handsker, når du udfører vedligeholdelse på skæreudstyret. Klingen er meget skarp, og du kan nemt komme til at skære dig.

1. Efterse skæreudstyret for skader eller revner. Udskift altid skæreudstyret, hvis det er beskadiget.
2. Kig på klingen for at se, om den er beskadiget eller sløv.

Bemærk: Kniven skal afbalanceres, efter den er blevet slebet. Lad et servicecenter skærpe, udskift og afbalancere klingen. Hvis du rammer en forhindring, der får produktet til at standse, udskiftes den beskadigede klinge. Lad servicecenteret vurdere, om klingen kan files, eller om den skal udskiftes.

Sådan udskiftes klingen

1. Lås klingen med en træklods. (Fig. 33)
2. Fjern klingebolten.
3. Afmonter klingen.
4. Efterse klingeophæng og klingebolt for at se, om der er skader.
5. Efterse motorakslen for at sikre, at den ikke er bøjet.
6. Når du sætter den nye klinge på, skal klingens ender pege i retning af klippeskjoldet. (Fig. 34)
7. Sørg for, at klingen flugter med motorakslens centrum.
8. Lås klingen med en træklods. Monter fjederskiven, og spænd bolten og skiven med et tilspændingsmoment på 35–40 Nm. (Fig. 35)
9. Træk klingen rundt pr. håndkraft, og kontrollér, at den drejer frit.

ADVARSEL: Brug sikkerhedshandsker. Klingen er meget skarp, og du kan nemt komme til at skære dig.

1. Start produktet for at afprøve klingen. Hvis skiven ikke er korrekt fastgjort, forekommer der vibrationer i produktet, eller klipperesultatet bliver utilfredsstillende.

BEMÆRK: Hvis olieniveauet er for lavt, kan det medføre motorskader. Kontroller oliestanden, før du starter produktet.

1. Anbring produktet på et plant underlag.
2. Afmonter olietankens dæksel, hvorpå oliepinden sidder.
3. Tør olien af oliepinden.
4. Stik oliepinden helt ned i olietanken for at få et korrekt billede af oliestanden.
5. Fjern oliepinden.
6. Kontroller oliestanden på målepinden.
7. Hvis oliestanden er lav, skal der efterfyldes med motorolie, og foretag derefter en kontrol af oliestanden igen.

Sådan udskiftes motorolien

ADVARSEL: Motorolien er meget varm umiddelbart efter, at motoren er standset. Lad motoren køle af, før du aftapper motorolien. Hvis du spilder motorolie på huden, kan den fjernes med vand og sæbe.

1. Brug produktet, indtil brændstoftanken er tom.
2. Tag tændkablet af tændrøret.
3. Tag olietankens dæksel af.
4. Stil en beholder under produktet til at opsamle motorolien i.
5. Vip produkt for at aftappe motorolien fra olietanken.
6. Påfyld ny motorolie af den type, der anbefales i Tekniske data på side 48.
7. Kontroller oliestanden. Se Sådan kontrolleres oliestanden på side 46.

Batteri (LB 246PI)

ADVARSEL: Et defekt batteri forringer produktets sikkerhed. Brug altid et batteri, der er godkendt af producenten.

Batteriet giver strøm til den elektriske starter og er en sikkerhedsanordning, der forhindrer utilsigtet start. Fjern batteriet, når du ikke bruger produktet, og når du efterlader det ude af syne.

Sådan startes batteriet

Du skal starte batteriet, før det tages i brug første gang.

1. Sæt batteriet i opladeren, se Opladning af batteriet på side 47.
2. Vent, indtil mindst 1 grøn lampe bliver tændt, ca. 10 sekunder.
3. Slut batteriet til motoren, se Elektrisk start (LB 246PI) på side 45.

Opladning af batteriet

Hvis kun 1 eller 0 indikatorer på batteriet er tændt, skal det oplades. Et afladet batteri oplades helt på 1 time. Batteriet tager ikke skade af kortere opladningsperioder.

1. Sæt batteriet i batteriopladeren. (Fig. 36)
2. Slut batteriopladeren til en stikkontakt, 220 V, 50 Hz.

Status for batteriopladning

LED-display på batteriet Status
LED 1 blinker 0 %-25 %
LED 1 er tændt, LED 2 blinker 25 %-50 %
LED 1, LED 2 er tændt, LED 3 blinker	50 %-75 %
LED 1, LED 2, LED 3 er tændt, LED 4 blinker	75 %-100 %
LED 1, LED 2, LED 3, LED 4 er tændt	Fuldt opladet

Lampeindikator på batteri-laderen	Status
Konstant rødt lys Batteriet oplades
Blinkende rødt lys Batteriet	er for varmt og begynder at oplade, når temperaturen er korrekt
Konstant grønt lys Batteriet	er fuldt opladet
Blinkende rødt og grønt lys	Batteriet er beskadiget og skal udskiftes

Rengøring af luftfilteret

1. Fjern luftfilterdækslet og filteret.
2. Slå filteret ind mod en flad overflade for at få partiklerne til at falde af.

BEMÆRK: Brug ikke opløsningsmidler eller trykluft til at rengøre luftfilteret.

1. Sæt luftfilteret på igen. Sørg for, at luftfilteret ligger helt tæt ind til luftfilterholderen.
2. Sæt luftfilterdækslet på igen.

Bemærk: Et luftfilter, der har været brugt i lang tid, kan ikke blive helt rent. Udskift luftfilteret med regelmæssige mellemrum. Udskift altid et beskadiget luftfilter.

Sådan undersøger du tændrøret

BEMÆRK: Brug altid anbefalet tændrørstype. Forkert tændrørstype kan forårsage skader på produktet.

• Undersøg tændrøret, hvis motoren mangler kraft, ikke starter nemt eller ikke fungerer korrekt i tomgangshastighed.
• Sådan mindsker du risikoen for uønsket materiale på tændrørets elektroder, følg disse instruktioner:

a) Sørg for, at omdrejningstallet i tomgang er indstillet korrekt. b) Sørg for, at brændstofblandingen er korrekt. c) Sørg for, at luftfilteret er rent.

- Hvis tændrøret er beskidt, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er korrekt, se Tekniske data på side 48. (Fig. 37)

- Udskift tændrøret, når det er nødvendigt.

Sådan undersøger du brændstofsystemet

- Efterse brændstoftankens dæksel og pakningen til brændstoftankens dæksel for at sikre, at der ikke er nogen skader.

- Efterse brændstofslangen for at sikre, at der ikke er utætheder. Hvis brændstofslangen er beskadiget, skal du lade et serviceværksted skifte den.

Transport, opbevaring og bortskaffelse

• Ved opbevaring og transport af produktet og brændstoffet, skal du sørge for, at der ikke er utætheder eller dampe. Gnister eller åben ild, f.eks. fra elektriske enheder eller kedler, kan starte en brand.
• Brug altid godkendte beholdere til opbevaring og transport af brændstof.
• Tøm brændstoftanken, inden du stiller produktet væk i en længere periode. Bortskaf brændstoffet på en lokal miljøstation
• Fastgør produktet sikkert under transport for at undgå skader og uheld.
• Opbevar produktet i et aflåst område utilgængeligt for børn eller personer, som ikke er godkendt.

- Opbevar produktet på et tørt og frostfrit sted.

Bortskaffelse

• Overhold de lokale krav til genanvendelse og de gældende regler.
• Bortskaf alle kemikalier, som f.eks. motorolie eller frostvæske, hos et servicecenter eller på en lokal miljøstation.
• Når produktet ikke længere er i brug, skal det sendes til en Husqvarna forhandler eller bortskaffes på en lokal genbrugsstation.
• Aflever batteriet til et -serviceværksted, eller kassér det på et bortskaffelsessted for brugte batterier.

Tekniske data

Tekniske data

	LB 146P LB 246PI
Motor
Mærke Briggs & Stratton Briggs & Stratton
Slagvolumen, cm3	140 150
Hastighed, o/min. 2900 +/- 100 2900 +/- 100
Nominel motoreffekt, kW16	1,9 2,1
Tændingssystem
Tændrør QC12YC QC12YC
Elektrodeafstand, mm 0,5 0,5
Brændstof-/smøresystem
Brændstoftankvolumen, liter 0,8 0,8
Olietankens kapacitet, liter 0,5 0,5
Motorolie 17	SAE 30/SAE 10W-30 SAE 30/SAE 10W-30
Vægt
Med tomme tanke, kg 19 21
Støjemissioner 18
Lydeffektniveau, målt dB (A) 93 92
Lydeffektniveau, garanteret LWA dB (A) 95 94
Lydniveauer 19
Lydtryksniveau ved brugerens øre, dB (A) 81 79
Vibrationsniveauer, ahveq 20
Håndtag, m/s 2	4,6 4,6
Skæreudstyr
Klippehøjde, mm 35-70 35-70
Klippebredde, mm 460 460
Klinge Findeler 46 Findeler 46
Artikelnummer 5839740-10 5839740-10
Start
Elektrisk starter	Nej	Ja
Batteri	-	Li-ion, 12V/15,7 Wh

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone], erklærer, at Husqvarna plæneklipperne LB 146P, og LB 246PI fra serienumrene 2017xxxxxxxx og frem er i overensstemmelse med kravene i RÅDETS DIREKTIV:

• af den 17. maj 2006 "angående maskiner" 2006/42/EF
• af den 26. februar 2014 "angående elektromagnetisk kompatibilitet" 2014/30/EU
• af den 8. maj 2000 "angående emission af støj til omgivelserne" 2000/14/EF

Oplysninger om støjafgivelse findes i de tekniske specifikationer.

Der er anvendt følgende standarder:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012

Hvis ikke andet er angivet, er de ovennævnte standarder de senest udgivne versioner.

Udpeget organ: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala har udstedt rapporter vedrørende opfyldelse af bestemmelserne iht. bilag VI til RÅDETS DIREKTIV af 8. maj 2000 "angående emission af støj til omgivelserne" 2000/14/EU.

Certifikaterne har nummer: 01/901/297, 01/901/299

Claes Losdal, udviklingschef/haveprodukter (autoriseret repræsentant for Husqvarna AB og ansvarlig for teknisk dokumentation)

Indhold

Indledning....51

Sikkerhed....52

Montering....55

Drift....56

Vedligeholdelse.... 57

Brug ikke produktet, hvis lyddæmperen mangler eller er defekt. En defekt lyddæmper øger støjniveauet og faren for brand.

ADVARSEL: Før du monterer produktet, skal du læse kapitlet om sikkerhed. På LB 246PI skal du også fjerne batteriet.

Sådan monterer du håndtaget

BEMÆRK: Brug ikke produktet, hvis de to stopklodser ikke er monteret.

• Før du starter produktet for aller første gang, skal du trykke på primeren fem gange. Næste gang du starter produktet, når motoren er kold, skal du trykke på primeren tre gange.
• Sørg for, at tændingskablet er tilsluttet tændrøret.

Manuel start (LB 146P)

1. Stå bag produktet.
2. Hold motorbremsehåndtaket mot håndtaket. (Fig. 29)
3. Hold i startsnoren med høyrehånden.
4. Dra startsnoren langsomt ut til du kjenner litt motstand.
5. Trekk kraftig for å starte motoren.

ADVARSEL: Surr aldri startsnoren rundt hånden.

Elektrisk start (LB 246PI)

1. Kontroller at batteriet er aktivert og ladet. Se Slik starter du batteriet på side 198.
2. Koble batteriet til motoren. (Fig. 30)
3. Skyv startsperren ut til høyre (A).
4. Trekk startstangen (B) mot håndtaket for å starte startmotoren. Startmotoren stopper når motoren startes. (Fig. 31)

Slik stopper du produktet

Slik fjerner du batteriet

Slik får du et godt resultat

produkt, når det er vippet, og ikke mod jorden.

- Sørg for, at alle møtrikker og skruer på produktet er trukket ordentligt til.

Sådan udskifter du kniven

1. Start produktet for at teste kniven. Hvis kniven ikke er korrekt tilsluttet, vil produktet vibrere, eller klipperesultatet vil ikke være godt nok.

Sådan kontrollerer du olieniveauet

BEMÆRK: For lavt olieniveau kan forårsage alvorlige motorskader. Kontroller olieniveauet, før du starter produktet.

1. Placer produktet på et fladt underlag.
2. Fjern olietankdækslet med den medfølgende målepind.
3. Fjern resterende olie fra målepinden.
4. Sæt målepinden helt ned i olietanken for at give et korrekt billede af olieniveauet.
5. Fjern målepinden.
6. Kontroller olieniveauet på målepinden.
7. Hvis olieniveauet er lavt, påfyld motorolie, og foretag en ny kontrol af olieniveauet.

Sådan skifter du motorolie

Hvis kun én eller ingen lamper på batteriet lyser, skal batteriet oplades. Et tomt batteri er fuldt opladet på én time. Opladning i kortere perioder skader ikke batteriet.

1. Sæt batteriet i batteriladeren. (Fig. 36)
2. Tilslut batteriladeren til en stikkontakt, 220 V, 50 Hz.

Status for batteriets ladetilstand

LED-display på batteriet Status
LED 1 blinker 0–25 %
LED 1 lyser, LED 2 blinker 25–50 %
LED 1, LED 2 lyser, LED 3 blinker 50–75 %
LED 1, LED 2, LED 3 lyser, LED 4 blinker	75–100 %
Lampe 1, lampe 2, lampe 3 og lampe 4 tennes	Fulladet

Indikatorlampe på batteri-laderen	Status
Konstant rødt lys Batteriet lader.
Blinkende rødt lys Batteriet	er for varmt, og det vil begynne å lade når temperaturen er riktig.
Konstant grønt lys Batteriet	er fullt oppladet.
Blinkende rødt og grønt lys	Batteriet er skadet og må skiftes.

Symboler på produktet
