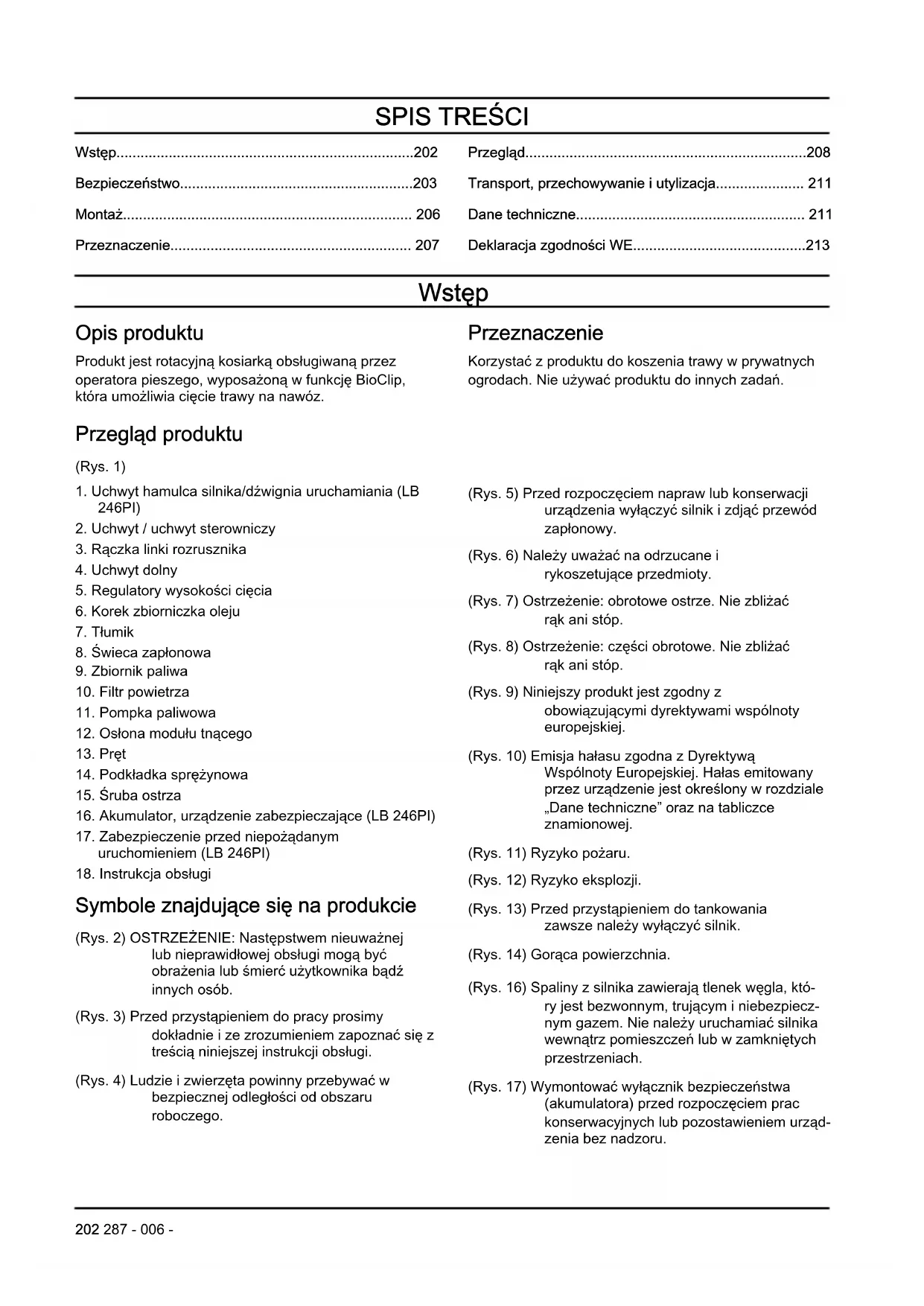

INSTRUKCJA OBSŁUGI TR 262 HUSQVARNA

• Wstęp p. 202
• Bezpieczeństwo p. 203
• Montaż p. 206
• Przeznaczenie p. 207
• Przegląd p. 208
• Transport, przechowywanie i utylizacja p. 211
• Dane techniczne p. 211
• Deklaracja zgodności WE Wstęp Opis produktu Produkt jest rotacyjną kosiarką obsługiwaną przez operatora pieszego, wyposażoną w funkcję BioClip, która umożliwia cięcie trawy na nawóz. Przeznaczenie Korzystać z produktu do koszenia trawy w prywatnych ogrodach. Nie używać produktu do innych zadań. Przegląd produktu (Rys. 1) p. 213

1. Uchwyt hamulca silnika/dźwignia uruchamiania (LB

2. Uchwyt / uchwyt sterowniczy

3. Rączka linki rozrusznika

5. Regulatory wysokości cięcia

6. Korek zbiorniczka oleju

12. Osłona modułu tnącego

14. Podkładka sprężynowa

16. Akumulator, urządzenie zabezpieczające (LB 246PI)

17. Zabezpieczenie przed niepożądanym

uruchomieniem (LB 246PI)

18. Instrukcja obsługi

Symbole znajdujące się na produkcie (Rys. 2) OSTRZEŻENIE: Następstwem nieuważnej lub nieprawidłowej obsługi mogą być obrażenia lub śmierć użytkownika bądź innych osób. (Rys. 3) Przed przystąpieniem do pracy prosimy dokładnie i ze zrozumieniem zapoznać się z treścią niniejszej instrukcji obsługi. (Rys. 4) Ludzie i zwierzęta powinny przebywać w bezpiecznej odległości od obszaru roboczego. (Rys. 5) Przed rozpoczęciem napraw lub konserwacji urządzenia wyłączyć silnik i zdjąć przewód zapłonowy. (Rys. 6) Należy uważać na odrzucane i rykoszetujące przedmioty. (Rys. 7) Ostrzeżenie: obrotowe ostrze. Nie zbliżać rąk ani stóp. (Rys. 8) Ostrzeżenie: części obrotowe. Nie zbliżać rąk ani stóp. (Rys. 9) Niniejszy produkt jest zgodny z obowiązującymi dyrektywami wspólnoty europejskiej. (Rys. 10) Emisja hałasu zgodna z Dyrektywą Wspólnoty Europejskiej. Hałas emitowany przez urządzenie jest określony w rozdziale „Dane techniczne” oraz na tabliczce znamionowej. (Rys. 11) Ryzyko pożaru. (Rys. 12) Ryzyko eksplozji. (Rys. 13) Przed przystąpieniem do tankowania zawsze należy wyłączyć silnik. (Rys. 14) Gorąca powierzchnia. (Rys. 16) Spaliny z silnika zawierają tlenek węgla, któ- ry jest bezwonnym, trującym i niebezpiecz- nym gazem. Nie należy uruchamiać silnika wewnątrz pomieszczeń lub w zamkniętych przestrzeniach. (Rys. 17) Wymontować wyłącznik bezpieczeństwa (akumulatora) przed rozpoczęciem prac konserwacyjnych lub pozostawieniem urząd- zenia bez nadzoru. 202 287 - 006 -(Rys. 18) Wykonać czynności rozruchowe dla LB 146P: Popchnąć dźwignię hamulca silnika w dół i pociągnąć rączkę linki rozrusznika. (Rys. 19) Wykonać czynności rozruchowe dla LB 246PI: Zwolnić zabezpieczenie przed niepo- żądanym uruchomieniem urządzenia i nacis- nąć w dół dźwignię uruchamiania. (Rys. 15) Kod do przeskanowania Uwaga: Pozostałe symbole/naklejki samoprzylepne umieszczone na produkcie dotyczą wymogów związanych z certyfikatami w innych obszarach komercyjnych. Emisje Euro V OSTRZEŻENIE: Ingerencja w silnik powoduje unieważnienie europejskiego zatwierdzenia typu produktu.

ODPOWIEDZIALNOŚĆ ZA PRODUKT

Zgodnie z przepisami dotyczącymi odpowiedzialności za produkt nie ponosimy odpowiedzialności za szkody spowodowane przez nasz produkt, jeśli:

• produkt jest nieprawidłowo naprawiany.

• produkt jest naprawiany przy użyciu części niepochodzących od producenta lub niezatwierdzonych przez producenta.

• produkt jest wyposażony w akcesoria niepochodzące od producenta lub niezatwierdzone przez producenta.

• produkt nie jest naprawiany w autoryzowanym centrum serwisowym lub przez autoryzowaną placówkę. Bezpieczeństwo Definicje dotyczące bezpieczeństwa Ostrzeżenia, uwagi i informacje są używane do zwrócenia uwagi na szczególnie ważne sekcje instrukcji obsługi. OSTRZEŻENIE: Jest używane, gdy istnieje ryzyko poważnych obrażeń, śmierci operatora lub uszkodzenia otoczenia w wyniku nieprzestrzegania instrukcji obsługi. UWAGA: Jest używane, gdy istnieje ryzyko uszkodzenia materiałów lub urządzenia w wyniku nieprzestrzegania instrukcji obsługi. Uwaga: stosuje się, aby przekazać więcej informacji, które są przydatne w danej sytuacji. Ogólne zasady bezpieczeństwa OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Produkt ten może być niebezpieczny w przypadku jego nieprawidłowego użytkowania i niezachowania ostrożności. Nieprzestrzeganie instrukcji bezpieczeństwa może spowodować obrażenia ciała lub śmierć.

• Podczas pracy urządzenie wytwarza pole elektromagnetyczne. W pewnych okolicznościach pole to może zakłócać pracę aktywnych lub pasywnych implantów medycznych. Przed użyciem tego produktu osoby z wszczepionym implantem medycznym powinny skonsultować się z lekarzem i producentem implantu w celu ograniczenia ryzyka poważnych lub śmiertelnych obrażeń.

• Zawsze zachowywać ostrożność i kierować się zdrowym rozsądkiem. Jeśli nie ma pewności, w jaki sposób należy obsługiwać ten produkt w konkretnej sytuacji, przed wznowieniem pracy należy porozmawiać z dealerem Husqvarna.

• Pamiętać o tym, że operator ponosi odpowiedzialność za wypadki z udziałem innych ludzi i ich własności.

• Utrzymywać produkt czystym. Upewnić się, że można łatwo odczytać oznaczenia i naklejki.

• Nie pozwalać używać maszyny jakimkolwiek osobom, które nie zapoznały się i nie zrozumiały zawartości instrukcji obsługi.

• Nie pozwalać dzieciom używać produktu.

• Należy trzymać dzieci z dala od obszaru roboczego Zawsze musi jej towarzyszyć odpowiedzialna osoba dorosła.

• Nie pozwalać osobom nieznającym instrukcji używać maszyny.

• Należy zawsze kontrolować osobę o ograniczonych możliwościach fizycznych lub umysłowych podczas używania produktu. Zawsze musi jej towarzyszyć odpowiedzialna osoba dorosła.

• Osoba, która jest zmęczona, chora lub pod wpływem alkoholu, narkotyków lub lekarstw nie może obsługiwać urządzenia Stany te mają negatywny wpływ na wzrok, uwagę, koordynację i osąd.

• Nie stosować uszkodzonego produktu.

• Nie wolno dokonywać w maszynie zmian stanowiących modyfikację jej oryginalnej wersji. Nie

203używać maszyny, jeżeli istnieje podejrzenie, że ktoś inny wprowadził w niej zmiany. Bezpieczeństwo miejsca pracy OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Usunąć obiekty, takie jak gałęzie, gałązki i kamienie z obszaru roboczego przed rozpoczęciem korzystania z maszyny.

• Obiekty, które zderzają się z elementami tnącymi, mogą zostać wyrzucone i spowodować obrażenia osób i uszkodzenia przedmiotów. Osoby znajdujące się w pobliżu i zwierzęta powinny zachować bezpieczną odległość od maszyny.

• Nigdy nie należy używać produktu w niesprzyjających warunkach np. we mgle, w deszczu, przy silnym wietrze, na silnym mrozie, gdy występuje ryzyko wyładowań atmosferycznych. Korzystanie z maszyny w niesprzyjających warunkach lub w wilgotnych czy mokrych lokalizacjach jest męczące. Niesprzyjające warunki pogodowe mogą stworzyć niebezpieczne warunki, takie jak śliskie powierzchnie.

• Należy uważać na osoby, przedmioty i sytuacje, które mogą uniemożliwiać bezpieczną obsługę maszyny.

• Należy zwracać uwagę na przeszkody, takie jak korzenie, kamienie, gałązki, dziury i doły. Wysoka trawa może zasłaniać przeszkody.

• Koszenie trawy na pochyłościach może być niebezpieczne. Nie należy używać maszyny na pochyłościach terenu przekraczających 15°.

• Należy używać maszyny, prowadząc ją w poprzek zbocza. Nie należy jeździć w górę i w dół zbocza.

• Zachować ostrożność podczas zbliżania się do narożników lub innych obiektów, które mogą ograniczać widoczność. Pracuj bezpiecznie OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Używać maszyny wyłącznie do przycinania trawników. Nie jest dozwolone wykorzystanie maszyny do innych zadań.

• Stosuj środki ochrony osobistej. Patrz Środki ochrony osobistej na stronie 205

• Należy zawsze wiedzieć, jak szybko wyłączyć silnik w razie awarii.

• Nigdy nie należy uruchamiać silnika w zamkniętej przestrzeni lub w pobliżu łatwopalnych materiałów. Spaliny silnikowe mają wysoką temperaturę, mogą zawierać iskry, które mogą się stać przyczyną pożaru.

• Nie należy obsługiwać maszyny, jeśli ostrze oraz wszystkie pokrywy nie zostały prawidłowo zamocowane. Nieprawidłowo zamocowane ostrze może się obluzować i spowodować obrażenia.

• Należy upewnić się, że ostrze nie uderza w żadne obiekty, takie jak kamienie czy korzenie. Może to spowodować uszkodzenie ostrza oraz wygięcie wału silnika. Zgięta oś powoduje silne wibracje oraz bardzo wysokie zagrożenie obluzowaniem ostrza.

• Jeśli ostrze uderzy w jakikolwiek obiekt lub jeśli wystąpią wibracje, należy natychmiast wyłączyć maszynę. Odłączyć przewód zapłonowy od świecy zapłonowej. Należy sprawdzić maszynę pod kątem uszkodzeń. Należy naprawić uszkodzenia lub zlecić przeprowadzenie naprawy przez autoryzowany punkt serwisowy.

• Nigdy nie należy na stałe przymocowywać uchwytu hamulca silnikowego do uchwytu podczas pracy silnika.

• Maszynę należy ustawić na stabilnej, płaskiej powierzchni i ją uruchomić. Należy upewnić się, że ostrza nie uderzają w podłoże lub inne przedmioty.

• Podczas obsługi maszyny zawsze należy stać za nią.

• Podczas obsługi maszyny należy upewnić się, że wszystkie koła dotykają podłoża oraz trzymać na kierownicy obie dłonie. Ręce i stopy należy trzymać z dala od obracających się noży.

• Nie przechylać produktu, kiedy uruchomiony jest silnik.

• Należy zachować ostrożność podczas ciągnięcia maszyny do tyłu.

• Nigdy nie należy podnosić maszyny przy włączonym silniku. Jeśli konieczne jest podniesienie maszyny, najpierw należy wyłączyć silnik i odłączyć przewód zapłonowy od świecy zapłonowej.

• Nie należy poruszać się do tyłu podczas obsługi maszyny.

• Podczas poruszania się po obszarach bez trawy, na przykład po żwirowych, kamiennych lub asfaltowych ścieżkach, należy wyłączyć silnik.

• Nie należy biegać z maszyną przy włączonym silniku. Podczas obsługi maszyny zawsze należy poruszać się chodem.

• Przed zmianą wysokości koszenia należy wyłączyć silnik. Nigdy nie należy wykonywać regulacji przy uruchomionym silniku.

• Nigdy nie należy pozostawiać maszyny poza zasięgiem wzroku przy włączonym silniku. Należy wyłączyć silnik i upewnić się, że narzędzia tnące nie obracają się.

287 - 006 -Instrukcje bezpieczeństwa dotyczące

obsługi Środki ochrony osobistej OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Środki ochrony osobistej nie eliminują całkowicie ryzyka odniesienia obrażeń, natomiast ograniczają ich rozmiar w razie zaistnienia wypadku. Skorzystać z pomocy dealera przy wyborze odpowiedniego sprzętu.

• Jeśli poziom hałasu przekracza 85 dB, należy stosować ochronniki słuchu.

• Należy używać mocnego, przeciwpoślizgowego obuwia ochronnego lub obuwia roboczego. Nie należy używać otwartego obuwia lub chodzić boso.

• Stosować wytrzymałe, długie spodnie.

• W razie potrzeby, na przykład podczas mocowania, badania czy czyszczenia narzędzi tnących, stosować rękawice ochronne. Zespoły zabezpieczające na osprzęcie OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Nie należy używać maszyny z uszkodzonymi urządzeniami zabezpieczającymi.

• Regularnie przeprowadzać kontrole urządzeń zabezpieczających. Jeśli urządzenia zabezpieczające są uszkodzone, skontaktować się z warsztatem obsługi technicznej Husqvarna. Sprawdzanie osłony modułu tnącego Osłona modułu tnącego ogranicza drgania urządzenia i obniża ryzyko odniesienia obrażeń od ostrza.

• Zbadać osłonę modułu tnącego, aby upewnić się, że nie nosi ona znamion uszkodzenia, takich jak pęknięcia. Akumulator (LB 246PI) OSTRZEŻENIE: Wadliwy akumulator zmniejsza bezpieczeństwo produktu. Należy korzystać wyłącznie z akumulatora zatwierdzonego do użytku przez producenta. Akumulator dostarcza moc do rozrusznika elektrycznego i jest urządzeniem zabezpieczającym, które zapobiega przypadkowemu uruchomieniu. Wyjąć akumulator, gdy produkt nie jest używany i gdy znajduje się poza zasięgiem wzroku. Uchwyt hamulca silnika Uchwyt hamulca silnika zatrzymuje silnik. Po zwolnieniu uchwytu hamulca silnika następuje wyłączenie silnika. Aby przeprowadzić badanie hamulca silnika, uruchomić silnik, a następnie zwolnić uchwyt hamulca silnika. Jeśli silnik nie wyłączy się w czasie 3 sekund, zatwierdzony serwis obsługi technicznej Husqvarna powinien wyregulować hamulec silnika. (Rys. 20) Zabezpieczenie przed niepożądanym uruchomieniem W modelu LB 246PI uchwyt hamulca silnika jest również używany jako dźwignia uruchamiania rozrusznika. Skontrolować zabezpieczenie przed niepożądanym uruchomieniem urządzenia, aby upewnić się, że zapobiega ono działaniu rozrusznika.

1. Pociągnąć dźwignię uruchamiania w stronę uchwytu

sterowniczego (B). Zabezpieczenie przed niepożądanym uruchomieniem urządzenia zatrzymuje ruch.

2. Pchnąć zabezpieczenie przed niepożądanym

uruchomieniem urządzenia w prawo (A). (Rys. 21)

3. Zwolnić zabezpieczenie przed niepożądanym

uruchomieniem urządzenia, aby upewnić się, że powróci do swojego położenia wyjściowego. Tłumik Tłumik ogranicza do minimum poziom hałasu i odprowadza spaliny poza strefę pracy operatora. Nie używać produktu, jeśli tłumik nie jest zamontowany lub jest uszkodzony. Uszkodzony tłumik zwiększa poziom hałasu oraz ryzyko pożaru. OSTRZEŻENIE: Tłumik nagrzewa się do wysokiej temperatury podczas użytkowania oraz gdy silnik pracuje na obrotach biegu jałowego, oraz pozostaje gorący przez pewien czas po wyłączeniu silnika. W przypadku zbliżenia się do łatwopalnych materiałów i/lub spalin należy zachować szczególną ostrożność, aby zapobiec pożarowi. Zasady bezpieczeństwa dotyczące paliwa OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Nie uruchamiać produktu, jeśli znajduje się na nim paliwo lub olej silnikowy. Usunąć zabrudzenia paliwem/olejem i odczekać, aż produkt wyschnie.

• W przypadku rozlania paliwa na ubranie należy je natychmiast zmienić.

• Nie dopuścić do kontaktu paliwa z ciałem, ponieważ może to spowodować obrażenia. W przypadku

205kontaktu paliwa z ciałem należy użyć wody z mydłem w celu jego usunięcia.

• Nie uruchamiać maszyny, jeśli silnik jest nieszczelny. Regularnie sprawdzać silnik pod kątem nieszczelności.

• Zachować ostrożność przy pracy z paliwem. Paliwo jest łatwopalne, a jego opary mogą wybuchnąć, powodując obrażenia lub śmierć.

• Nie wdychać oparów paliwa, ponieważ może to być groźne dla zdrowia lub życia. Zapewnić odpowiednią wentylację.

• Nie palić tytoniu w pobliżu paliwa lub silnika.

• Nie umieszczać gorących przedmiotów w pobliżu paliwa lub silnika.

• Nie dolewać paliwa podczas pracy silnika.

• Przed tankowaniem upewnić się, że silnik jest zimny.

• Przed tankowaniem pomału odkręcić korek zbiornika paliwa i ostrożnie zwolnić ciśnienie.

• Nie dolewać paliwa do silnika w zamkniętym pomieszczeniu. Niewystarczający przepływ powietrza może doprowadzić do obrażeń lub śmierci na skutek uduszenia lub zatrucia tlenkiem węgla.

• Do końca dokręcić korek zbiornika paliwa. W przypadku braku dokręcenia korka zbiornika paliwa istnieje ryzyko powstania pożaru.

• Przed uruchomieniem należy przenieść produkt co najmniej 3 metry / 10 stóp od miejsca, w którym napełniany był zbiornik paliwa.

• Nie napełniać zbiornika paliwa całkowicie. Ciepło powoduje zwiększenie objętości paliwa. Pozostawić wolną przestrzeń na górze zbiornika. Instrukcje bezpieczeństwa dotyczące konserwacji OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Spaliny z silnika zawierają tlenek węgla, który jest bezwonnym, trującym i niebezpiecznym gazem. Nie należy uruchamiać silnika wewnątrz pomieszczeń lub w zamkniętych przestrzeniach.

• Przed rozpoczęciem konserwacji produktu wyłączyć silnik i odłączyć przewód zapłonowy ze świecy zapłonowej. W modelu LB 246PI również należy wyjąć akumulator.

• W trakcie konserwacji narzędzi tnących należy korzystać z rękawic ochronnych. Ostrze jest bardzo ostre i może łatwo doprowadzić do skaleczenia.

• Niezatwierdzone przez producenta akcesoria i modyfikacje maszyny mogą spowodować poważne obrażenia lub śmierć. Nie należy modyfikować maszyny. Należy korzystać wyłącznie z akcesoriów zatwierdzonych do użytku przez producenta.

• W przypadku nieprawidłowo lub nieregularnie przeprowadzanej konserwacji wzrasta ryzyko obrażeń oraz uszkodzenia produktu.

• Konserwację należy przeprowadzać wyłącznie w sposób określony w instrukcji użytkownika. Wszelkie prace serwisowe muszą być wykonywane przez zatwierdzony serwis Husqvarna.

• Należy dopilnować przeprowadzania regularnej konserwacji maszyny przez autoryzowany serwis Husqvarna.

• Wymienić uszkodzone, zużyte lub zniszczone części. Montaż Wstęp OSTRZEŻENIE: Przed montażem produktu należy przeczytać rozdział dotyczący bezpieczeństwa. W modelu LB 246PI również należy wyjąć akumulator. Montaż uchwytu

1. Przechylić uchwyt sterowniczy do przodu. (Rys. 22)

2. Dokręcić do końca pokrętła po prawej i lewej stronie

i złożyć uchwyt do góry. (Rys. 23)

3. Zamontować podpórkę w rowku zespołu tnącego.

4. Zamocować 2 ograniczniki, które blokują podpórkę i

uchwyt. Wcisnąć je całkowicie w odpowiednie położenie. (Rys. 25) Uwaga: Dostępne są dwa ograniczniki — jeden z oznaczeniem H i jeden z oznaczeniem V. Ogranicznik z oznaczeniem H należy umieścić po prawej stronie, a ogranicznik z oznaczeniem V po lewej. UWAGA: Nie używać urządzenia, jeśli nie zamontowano 2 ograniczników. 206 287 - 006 -Regulacja wysokości uchwytu

1. Wymontować podporę uchwytu z dolnej jego części.

(Rys. 26) a) Aby zmniejszyć wysokość uchwytu, włożyć podporę w górny otwór (A). b) Aby zwiększyć wysokość uchwytu, włożyć podporę w dolny otwór (B). (Rys. 27) Przeznaczenie Wstęp OSTRZEŻENIE: Przed użyciem urządzenia należy przeczytać ze zrozumieniem rozdział poświęcony bezpieczeństwu. Husqvarna Connect Husqvarna Connect to darmowa aplikacja na urządzenia mobilne. Husqvarna ConnectHusqvarna

1. Pobierz aplikację Husqvarna Connect na swoim

urządzeniu mobilnym.

2. Zarejestruj się w aplikacji Husqvarna Connect.

3. Wykonaj instrukcje wyświetlane w aplikacji

Husqvarna Connect, aby nawiązać połączenie i zarejestrować produkt. Przed użyciem urządzenia

1. Należy dokładnie i ze zrozumieniem zapoznać się z

treścią niniejszej instrukcji.

2. Należy sprawdzić narzędzia tnące, aby upewnić się,

że są one prawidłowo zamontowane i wyregulowane. Patrz Kontrola osprzętu tnącego na stronie 209

3. Napełnić zbiornik paliwa. Patrz

Uzupełnianie paliwa na stronie 207

4. Napełnić zbiornik oleju i wykonać kontrolę poziomu

oleju. Patrz Kontrola poziomu oleju na stronie 209

Uzupełnianie paliwa Jeśli to możliwe, należy korzystać z niskoemisyjnej benzyny alkilatowej. W przypadku braku dostępności niskoemisyjnej benzyny alkilatowej należy korzystać z dobrej jakości benzyny bezołowiowej lub benzyny ołowiowej o liczbie oktanowej nie niższej niż 90. UWAGA: Nie używać benzyny o liczbie oktanowej niższej niż 90 RON (87 AKI). Niezastosowanie się do tego zalecenia może spowodować uszkodzenie produktu.

1. Powoli otworzyć korek wlewowy w celu wyrównania

2. Powoli napełniać zbiornik paliwa. W przypadku

rozlania paliwa należy je usunąć przy użyciu ścierki i pozwolić na wyschnięcie pozostałego paliwa.

3. Oczyścić korek wlewowy i powierzchnię wokół niego.

4. Do końca dokręcić korek zbiornika paliwa. W

przypadku braku dokręcenia korka zbiornika paliwa istnieje ryzyko powstania pożaru.

5. Przed uruchomieniem należy przenieść maszynę co

najmniej 3 metry od miejsca, w którym napełniany był zbiornik paliwa. Regulacja wysokości koszenia

• Wyciągnąć wał i przesunąć go w odpowiednie położenie dla każdego z 4 kół. (Rys. 28) UWAGA: Nie należy ustawiać zbyt niskiej wysokości koszenia. Ostrza mogą uderzyć w podłoże, jeśli powierzchnia trawnika nie jest równa. Uruchamianie maszyny

• W przypadku pierwszego uruchamiania urządzenia należy nacisnąć pompkę paliwową 5 razy. W przypadku kolejnego uruchomienia urządzenia, gdy silnik jest zimny, należy nacisnąć pompkę paliwową 3 razy.

• Należy upewnić się, że przewód zapłonowy jest połączony ze świecą zapłonową. Ręczne uruchamianie (LB 146P)

1. Należy pozostawać za maszyną.

2. Przytrzymać dźwignię hamulca silnika przy drążku

sterującym. (Rys. 29)

3. Należy trzymać rączkę linki rozrusznika prawą

4. Powoli pociągnąć za linkę rozrusznika do poczucia

5. Pociągnąć, używając odpowiedniej siły, aby

uruchomić silnik. OSTRZEŻENIE: Nie owijaj linki rozrusznika wokół dłoni. Rozrusznik elektryczny (LB 246PI)

1. Należy sprawdzić, czy akumulator jest podłączony i

naładowany. Patrz Uruchamianie akumulatora na stronie 210

2072. Zamontować akumulator w silniku. (Rys. 30)

3. Pchnąć zabezpieczenie przed niepożądanym

uruchomieniem urządzenia w prawo (A).

4. Przyciągnąć dźwignię uruchamiania do uchwytu

sterowniczego, aby uruchomić rozrusznik. Rozrusznik zatrzymuje się, gdy silnik zostanie uruchomiony. (Rys. 31) Zatrzymywanie urządzenia

• Aby zatrzymać silnik, należy zwolnić dźwignię hamulca silnika. Wyjmowanie akumulatora Aby zapobiec przypadkowemu uruchomieniu silnika, wyjąć akumulator z modelu LB 246PI, gdy produkt nie jest używany.

1. Nacisnąć przyciski blokady (A) i wyciągnąć

akumulator. (Rys. 32) Uzyskiwanie dobrych rezultatów

• Używać zawsze dobrze naostrzonych ostrzy. Stępione ostrze daje nierównomierne rezultaty, a ścinana powierzchnia żółknie. Naostrzone ostrze zużywa również mniej energii niż ostrze stępione.

• Nie należy kosić więcej niż ⅓ długości trawy. Najpierw należy kosić przy użyciu dużej wysokości koszenia. Zbadać rezultaty i obniżyć wysokość koszenia do odpowiedniego poziomu. Jeśli trawa jest bardzo długa, w razie konieczności należy przejechać powoli i ściąć dwukrotnie.

• Kosić za każdym razem w różnych kierunkach, aby uniknąć powstawania pasów na trawniku. Przegląd Wstęp OSTRZEŻENIE: Przed przeprowadzeniem konserwacji należy przeczytać i zrozumieć rozdział o bezpieczeństwie. Do wykonywania wszelkich prac serwisowych i naprawczych konieczne jest specjalistyczne przeszkolenie. Gwarantujemy dostępność profesjonalnych napraw i usług serwisowych. Jeśli dany dealer nie jest autoryzowanym punktem serwisowym, poproś sprzedawcę o informacje na temat najbliższego autoryzowanego punktu serwisowego. Plan konserwacji OSTRZEŻENIE: Po przechyleniu urządzenia należy upewnić się, że filtr powietrza znajduje się w jego górnej części i nie ma kontaktu z podłożem. UWAGA: W przypadku modelu LB 246PI należy zawsze wyjąć akumulator przed przeprowadzeniem konserwacji, napraw lub czyszczenia produktu. Odstępy pomiędzy konserwacjami obliczane są w oparciu o codzienne wykorzystanie produktu. Odstępy te ulegają zmianie, jeśli maszyna nie jest użytkowana codziennie. W przypadku konserwacji oznaczonych gwiazdką *, patrz instrukcje w Zespoły zabezpieczające na osprzęcie na stronie 205

Przegląd Codziennie Co tydzień Co miesiąc Przeprowadzenie ogólnego przeglądu X Kontrola poziomu oleju X Wyczyszczenie maszyny X Kontrola osprzętu tnącego X Sprawdzanie osłony cięcia* X Kontrola dźwigni hamulca silnikowego* X Kontrola akumulatora* X Kontrola tłumika* X Kontrola świecy zapłonowej X Wymiana oleju (pierwszy raz po 5 godzinach użytkowania, następnie co 50 godzin)

208 287 - 006 -Przegląd Codziennie Co tydzień Co miesiąc Wymieniana filtra powietrza (po 50 godzinach użytkowania) X Kontrola układu paliwowego X Przegląd ogólny

• Należy upewnić się, że wszystkie nakrętki i śruby maszyny są odpowiednio dokręcone. Czyszczenie maszyny od zewnątrz

• W celu usunięcia liści, trawy i brudu należy użyć szczotki.

• Należy upewnić się, że wlot powietrza zlokalizowany nad silnikiem nie jest zablokowany.

• Nie używać myjek wysokociśnieniowych do czyszczenia urządzenia.

• Jeśli do czyszczenia maszyny używana jest woda, nie należy polewać nią bezpośrednio silnika. Czyszczenie powierzchni wewnętrznych osłony osprzętu tnącego.

1. Opróżnić zbiornik paliwa.

2. Położyć maszynę na boku przy tłumiku skierowanym

ku dołowi. UWAGA: Jeśli maszyna położona zostanie ze skierowanym do dołu filtrem powietrza, może dojść do uszkodzenia silnika.

3. Należy spłukać powierzchnie wewnętrzne osłony

osprzętu tnącego wodą. Kontrola osprzętu tnącego OSTRZEŻENIE: Aby zapobiec przypadkowemu uruchomieniu, należy odłączyć przewód zapłonowy od świecy zapłonowej. OSTRZEŻENIE: W trakcie konserwacji narzędzi tnących należy korzystać z rękawic ochronnych. Ostrze jest bardzo ostre i może łatwo doprowadzić do skaleczenia.

1. Należy skontrolować, czy osprzęt tnący nie jest

uszkodzony bądź pęknięty. Zawsze wymieniać uszkodzony osprzęt tnący.

2. Obejrzeć ostrze i upewnić się, że nie jest

uszkodzone lub stępione. Uwaga: Po ostrzeniu ostrze należy wypoziomować. Ostrzenie, wymiana i poziomowanie ostrza winno zostać przeprowadzone przez centrum serwisowe. W przypadku uderzenia w przeszkodę, która zatrzymuje maszynę, należy wymienić uszkodzone ostrze. Pozwolić, aby przedstawiciel serwisowy oszacował, czy ostrze można naostrzyć czy wymienić. Wymiana ostrza

1. Zablokować ostrze przy użyciu drewnianego bloku.

2. Wymontować śrubę ostrza.

4. Skontrolować wspornik ostrza oraz śrubę ostrza pod

5. Skontrolować wał silnika, aby upewnić się, że nie

6. Podczas mocowania nowego ostrza należy

skierować zakrzywione końce ostrza ku osłonie osprzętu tnącego. (Rys. 34)

7. Upewnić się, że ostrze jest wyrównane względem

środka wału silnika.

8. Zablokować ostrze przy użyciu drewnianego bloku.

Zamocować podkładkę sprężynową i dokręcić śrubę oraz podkładkę momentem dokręcania wynoszącym 35–40 Nm. (Rys. 35)

9. Obracać ostrzem za pomocą ręki i sprawdzić, czy

obraca się swobodnie. OSTRZEŻENIE: Nosić solidne rękawice ochronne. Ostrze jest bardzo ostre i może łatwo doprowadzić do skaleczenia.

10. Uruchomić maszynę w celu przetestowania ostrza.

Jeśli ostrze nie zostało zamontowane prawidłowo, maszyna będzie wibrować lub rezultaty koszenia będą niezadowalające. Kontrola poziomu oleju UWAGA: Za niski poziom oleju może doprowadzić do poważnego uszkodzenia silnika. Przed uruchomieniem maszyny należy skontrolować poziom oleju.

1. Postawić maszynę na równym podłożu.

2. Odkręcić korek zbiornika oleju z zamocowanym

wskaźnikiem prętowym.

3. Zetrzeć olej z prętowego wskaźnika poziomu oleju.

4. Włożyć prętowy wskaźnik całkowicie do zbiornika,

aby sprawdzić rzeczywisty poziom oleju.

5. Wyjąć prętowy wskaźnik poziomu oleju.

6. Sprawdzić poziom oleju na wskaźniku prętowym.

2097. Jeśli poziom oleju jest zbyt niski, napełnić zbiornik olejem silnikowym i wykonać ponowną kontrolę poziomu oleju. Wymiana oleju silnikowego OSTRZEŻENIE: Olej silnikowy jest niezwykle gorący bezpośrednio po wyłączeniu silnika. Poczekać na ostygnięcie silnika przed spuszczeniem oleju silnikowego. W przypadku rozlania oleju silnikowego na skórę, zmyć go wodą z mydłem.

1. Obsługiwać maszynę do momentu opróżnienia

zbiornika paliwowego.

2. Odłączyć przewód zapłonowy od świecy zapłonowej.

3. Odkręcić korek zbiornika oleju.

4. Umieścić pod maszyną pojemnik, do którego

zebrany zostanie olej silnikowy.

5. Przechylić maszynę w celu spuszczenia oleju ze

6. Napełnić nowym olejem silnikowym zgodnym z

zaleceniami zawartymi w Dane techniczne na stronie

7. Skontrolować poziom oleju. Patrz

Kontrola poziomu oleju na stronie 209

Akumulator (LB 246PI) OSTRZEŻENIE: Wadliwy akumulator zmniejsza bezpieczeństwo produktu. Należy korzystać wyłącznie z akumulatora zatwierdzonego do użytku przez producenta. Akumulator dostarcza moc do rozrusznika elektrycznego i jest urządzeniem zabezpieczającym, które zapobiega przypadkowemu uruchomieniu. Wyjąć akumulator, gdy produkt nie jest używany i gdy znajduje się poza zasięgiem wzroku. Uruchamianie akumulatora Należy uruchomić akumulator przed pierwszym użyciem.

1. Włożyć akumulator do ładowarki, patrz

Ładowanie akumulatora na stronie 210

2. Poczekać 10 sekund, aż zapali się co najmniej 1

3. Zamontować akumulator w silniku, patrz

Rozrusznik elektryczny (LB 246PI) na stronie 207

Ładowanie akumulatora Akumulator należy naładować, jeśli świeci się na nim tylko 1 kontrolka lub 0 kontrolek. Rozładowany akumulator zostaje w pełni naładowany po upływie godziny. Ładowanie przez krótszy czas nie uszkadza akumulatora.

1. Włóż akumulator do ładowarki. (Rys. 36)

2. Przyłączyć ładowarkę akumulatora do gniazdka

zasilania, 220 V, 50 Hz. Stan ładowarki Kontrolka LED na akumulatorze Stan Miga dioda LED 1 0–25% Dioda LED 1 świeci, a dioda LED 2 miga. 25–50% Diody LED 1 i LED 2 świecą, a dioda LED 3 miga. 50–75% Diody LED 1, LED 2 i LED 3 świecą, a dioda LED 4 miga. 75–100% Świecą diody LED 1, LED 2, LED 3 i LED 4 Akumulator całkowicie na- ładowany Kontrolka na ładowarce Stan Czerwone ciągłe światło Akumulator ładuje się Czerwone migające świat-

Akumulator jest zbyt nagr- zany, a ładowanie roz- pocznie się, gdy tempera- tura będzie odpowiednia Zielone ciągłe światło Akumulator jest w pełni naładowany Czerwone i zielone miga- jące światło Akumulator jest uszkodzo- ny i należy go wymienić Czyszczenie filtra powietrza

1. Zdjąć pokrywę filtra powietrza i wyjąć filtr.

2. Uderzyć filtrem o płaską powierzchnię w celu

usunięcia z niego cząstek. UWAGA: Do czyszczenia filtra powietrza nie należy używać rozpuszczalnika ani sprężonego powietrza.

3. Założyć filtr z powrotem. Upewnić się, że filtr

powietrza ściśle przylega do uchwytu filtra powietrza.

4. Założyć ponownie pokrywę filtra powietrza.

Uwaga: Całkowite oczyszczenie filtra po długim okresie użytkowania nie jest możliwe. Należy wymieniać filtr powietrza w równomiernych odstępach czasu. Zawsze wymieniać uszkodzony filtr powietrza. 210 287 - 006 -Sprawdzanie świecy zapłonowej UWAGA: Stosuj wyłącznie świece zapłonowe zalecane przez producenta. Niewłaściwy typ świecy zapłonowej może spowodować uszkodzenie produktu.

• Sprawdzić świecę zapłonową, jeśli silnik ma za małą moc, trudno go uruchomić lub nie działa prawidłowo na biegu jałowym.

• Aby zmniejszyć ryzyko przedostawania się niepożądanych materiałów na elektrody świecy zapłonowej, należy przestrzegać poniższych instrukcji: a) Dopilnować, by obroty biegu jałowego zostały prawidłowo wyregulowane. b) Dopilnować, aby używana była odpowiednia mieszanka paliwowa. c) Zadbać o czystość filtra powietrza.

• Jeśli świeca zapłonowa jest zabrudzona, należy ją wyczyścić i upewnić się, że odstęp między elektrodami jest prawidłowy, patrz Dane techniczne na stronie 211 . (Rys. 37)

• W razie potrzeby wymienić świecę zapłonową. Kontrolowanie instalacji paliwowej

• Skontrolować korek zbiornika paliwa oraz uszczelkę korka zbiornika paliwa w celu upewnienia się, że nie występują żadne uszkodzenia.

• Skontrolować przewód paliwowy w celu upewnienia się, że nie przecieka. W przypadku uszkodzenia przewodu paliwowego zlecić jego wymianę przedstawicielowi serwisowemu. Transport, przechowywanie i utylizacja Transport i przechowywanie

• W zakresie przechowywania i transportu maszyny i paliwa należy upewnić się, że nie ma żadnych przecieków ani nie wydostają się z urządzenia żadne opary. Iskry lub otwarty płomień pochodzące, na przykład, z urządzeń elektrycznych lub kotłów, mogą wzniecić pożar.

• Zawsze należy korzystać z zatwierdzonych pojemników do przechowywania i transportu paliwa.

• Opróżnić zbiornik paliwa przed odłożeniem maszyny na dłuższy okres. Utylizacja paliwa w odpowiednim miejscu

• Podczas transportu, w celu zapobieżenia uszkodzeniom i wypadkom, maszynę należy bezpiecznie zamocować.

• Maszynę należy przechowywać w zamkniętym obszarze w celu uniemożliwienia dzieciom lub nieupoważnionym osobom uzyskania do niej dostępu.

• Produkt przechowywać w suchym obszarze nie narażonym na przymrozki. Utylizacja

• Przestrzegać lokalnych wymogów dotyczących recyklingu oraz obowiązujących przepisów.

• Zutylizować wszelkie środki chemiczne, takie jak olej silnikowy lub płyn przeciw zamarzaniu, w centrum serwisowym lub w odpowiednim miejscu utylizacji.

• Gdy produkt nie jest już użytkowany, należy go odesłać Husqvarna do dealera lub zutylizować w centrum utylizacji.

• Należy oddać akumulator do centrum serwisowego lub punktu utylizacji zużytych akumulatorów. Dane techniczne Dane techniczne LB 146P LB 246PI Silnik Marka Briggs & Stratton Briggs & Stratton Pojemność, cm

Prędkość, obr./min 2900 +/- 100 2900 +/- 100

287 - 006 - 211LB 146P LB 246PI

Nominalna moc wyjściowa silnika (kW)

1,9 2.1 Układ zapłonowy Świeca zapłonowa QC12YC QC12YC Odstęp między elektrodami świecy, w mm 0,5 0,5 Układ zasilania/smarowania Pojemność zbiornika paliwa, litry 0,8 0,8 Pojemność zbiornika oleju, w litrach 0,5 0,5 Olej silnikowy

Waga Z pustymi zbiornikami, kg 19 21 Poziom hałasu

Zmierzony poziom mocy akustycznej, w dB(A) 93 92 Poziom głośności, gwarantowana moc akustyczna [L

Poziom ciśnienia akustycznego przy uchu operatora, dB(A)

Poziomy wibracji a hveq

Osprzęt tnący Wysokość cięcia, mm 35–70 35–70 Szerokość koszenia, mm 460 460 Pręt Zestaw mulczujący 46 Zestaw mulczujący 46 Numer produktu 5839740-10 5839740-10 Uruchamianie Rozrusznik elektryczny Nie Tak Akumulator – Litowo-jonowy, 12 V / 15,7

Moc silnika podana jest jako średnia, wyjściowa moc znamionowa (przy podanych obrotach) dla typowego modelu produkowanego silnika zmierzonego wg normy SAE J1349/ISO1585. Silniki produkowane masowo mogą odbiegać od tej wartości. Aktualna moc wyjściowa zainstalowanego na maszynie silnika zależeć będzie od prędkości obrotowej, warunków otoczenia oraz innych wartości.

Należy stosować olej silnikowy o jakości SF, SG, SH, SJ lub wyższej. Należy zapoznać się z tabelą lepkości oleju umieszczoną w instrukcji producenta silnika i wybrać optymalną lepkość, na podstawie przewidywanej temperatury zewnętrznej.

Emisję hałasu do otoczenia zmierzono jako moc akustyczną (L

), zgodnie z dyrektywą WE 2000/14/WE.

Poziom ciśnienia akustycznego zgodnie z normą ISO 5395. Odnotowane dane dla ciśnienia akustycznego mają typowe rozproszenie statystyczne (odchylenie standardowe) w wysokości 1,2 dB (A).

Poziom wibracji zgodnie z normą ISO 5395. Odnotowane dane dla poziomu wibracji mają typowe rozprosze- nie statystyczne (odchylenie standardowe) w wysokości 0,2 m/s

212 287 - 006 -Deklaracja zgodności WE Deklaracja zgodności WE Husqvarna AB, SE-561 82 Huskvarna, Szwecja, tel.: +46-36-146500, oświadcza, że Husqvarna kosiarki LB 146P i LB 246PI, począwszy od urządzeń z numerami seryjnymi 2017xxxxxxx są zgodne z przepisami zawartymi w DYREKTYWIE RADY

• z 17 maja 2006 r. „dotyczącej maszyn” 2006/42/WE

• z 26 lutego 2014 roku, „dotyczącej kompatybilności elektromagnetycznej” 2014/30/UE

• z 8 maja 2000 roku, „dotyczącej emisji hałasu do otoczenia” 2000/14/WE Informacje dotyczące emisji hałasu podano w rozdziale „Dane techniczne”. Zostały zastosowane następujące normy: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012 Jeśli nie podano inaczej, wymienione powyżej normy to najnowsze opublikowane wersje. Jednostka notyfikowana: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala wydała raporty dotyczące zgodności z aneksem VI DYREKTYWY RADY 2000/14/WE dotyczącej emisji hałasu do środowiska z dnia 8 maja 2000 r. Świadectwa noszą numery: 01/901/297, 01/901/299 Huskvarna, 2017-11-30 Claes Losdal, menedżer ds. rozwoju/produkty ogrodowe (autoryzowany przedstawiciel Husqvarna AB oraz osoba odpowiedzialna za dokumentację techniczną)
