BRUKSANVISNING DW030PLXJ DEWALT

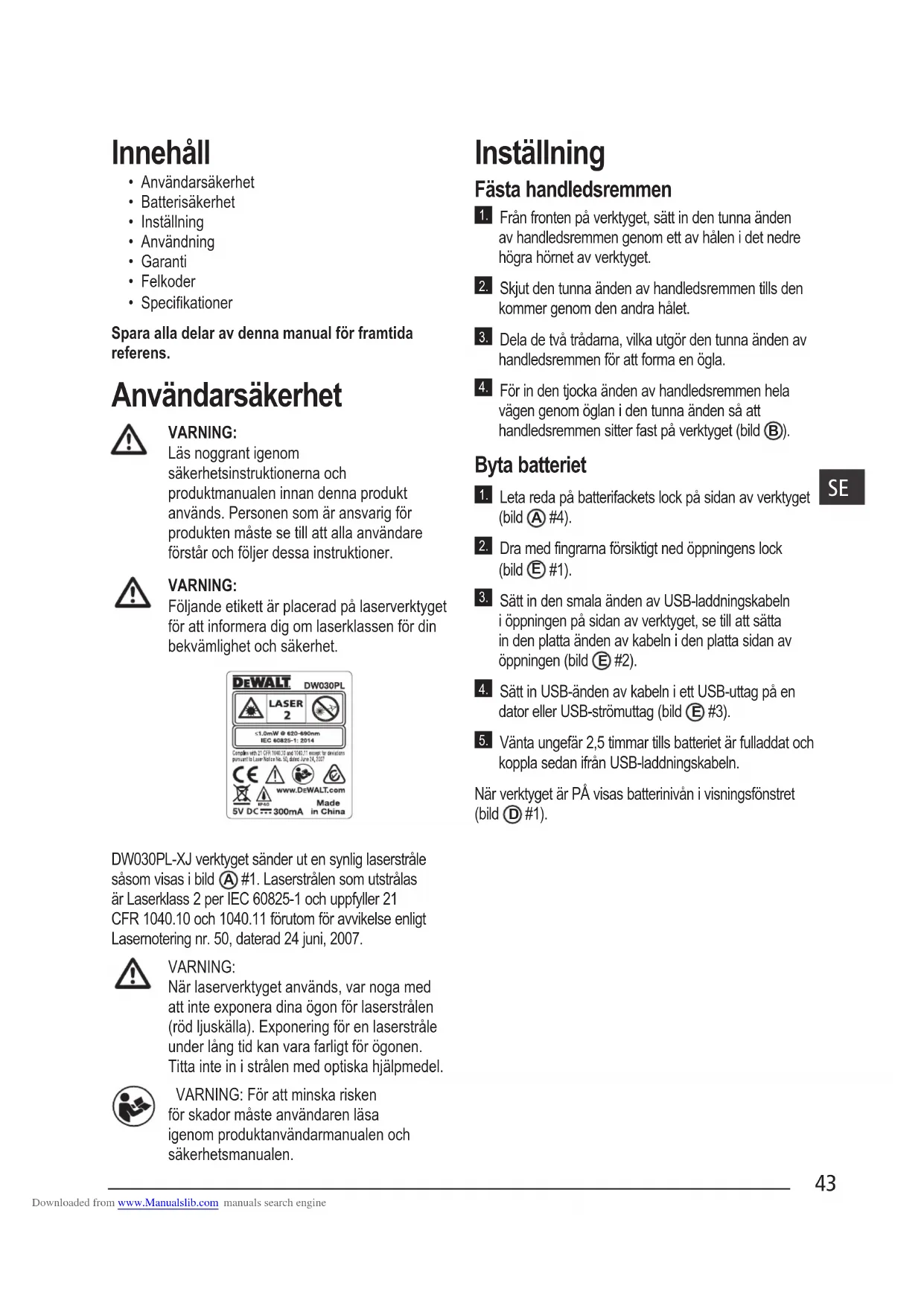

• Specikationer Spara alla delar av denna manual för framtida referens. Användarsäkerhet VARNING: Läs noggrant igenom säkerhetsinstruktionerna och produktmanualen innan denna produkt används. Personen som är ansvarig för produkten måste se till att alla användare förstår och följer dessa instruktioner. VARNING: Följande etikett är placerad på laserverktyget för att informera dig om laserklassen för din bekvämlighet och säkerhet. DW030PL-XJ verktyget sänder ut en synlig laserstråle såsom visas i bild

#1. Laserstrålen som utstrålas är Laserklass 2 per IEC 60825-1 och uppfyller 21 CFR 1040.10 och 1040.11 förutom för avvikelse enligt Lasernotering nr. 50, daterad 24 juni, 2007. VARNING: När laserverktyget används, var noga med att inte exponera dina ögon för laserstrålen (röd ljuskälla). Exponering för en laserstråle under lång tid kan vara farligt för ögonen. Titta inte in i strålen med optiska hjälpmedel. VARNING: För att minska risken för skador måste användaren läsa igenom produktanvändarmanualen och säkerhetsmanualen. Inställning Fästa handledsremmen

Från fronten på verktyget, sätt in den tunna änden av handledsremmen genom ett av hålen i det nedre högra hörnet av verktyget.

Skjut den tunna änden av handledsremmen tills den kommer genom den andra hålet.

Dela de två trådarna, vilka utgör den tunna änden av handledsremmen för att forma en ögla.

För in den tjocka änden av handledsremmen hela vägen genom öglan i den tunna änden så att handledsremmen sitter fast på verktyget (bild

Leta reda på batterifackets lock på sidan av verktyget (bild

Dra med fingrarna försiktigt ned öppningens lock (bild

Sätt in den smala änden av USB-laddningskabeln i öppningen på sidan av verktyget, se till att sätta in den platta änden av kabeln i den platta sidan av öppningen (bild

Sätt in USB-änden av kabeln i ett USB-uttag på en dator eller USB-strömuttag (bild

Vänta ungefär 2,5 timmar tills batteriet är fulladdat och koppla sedan ifrån USB-laddningskabeln. När verktyget är PÅ visas batterinivån i visningsfönstret (bild

Peka lasern på ovansidan av verktyget (bild A #1) mot väggen till vilken du behöver mäta avståndet (bild #1). Klicka på (bild #3) för att slå på verktyget och visa en laserpunkt på väggen (bild #1). När undersidan av verktyget är placerad på korrekt avstånd från väggen, klicka på för att göra mätningen (bild #2). Visa mätningen i visningsfönstret (bild #2). Byte av mätenhet När den aktuella mätningen gjorts kan du ändra mätenheten från decimalt ft (6,21 ft) till fraktionell ft (6'02"9/16), fraktionell ft till meter (1,894 m), meter till tum (74 9/16 in), eller tum till decimal ft.För att ändra mätenheten, tryck på och håll kvar tills du ser den ändrade mätenheten (2-3 sekunder).NOTERA: Om du fortsätter att hålla ned efter att mätenheten ändrats kommer verktyget att stängas av. Mätning igen Om du behöver göra en ny mätning, klicka på . • Föregående mätningen (bild #2) kommer att rensas bort från visningsfönstret.• När du är redo att göra den nya mätningen, klicka

Stänga av verktyget Verktyget kan stängas av på något av följande sätt: • Efter att mätningen gjorts, tryck på och håll kvar i fem sekunder (tills visningsfönstret rensas).• Om du inte använder verktyget under 45 sekunder kommer det automatiskt att stängas av. Tre års begränsad garanti DeWALT kommer att reparera, utan kostnad, alla defekter som uppstår på grund av materialfel eller tillverkningsfel under tre år från inköpsdatumet. Denna garanti täcker inte fel på delar vid normal användning eller missbruk. För ytterligare detaljer om garantitäckning och information om garantireparationer besök www.DeWALT.com eller ring 1–800–4-DeWALT (1–800–433–9258). Denna garanti gäller inte tillbehör eller skador som orsakats av att reparationer gjorts eller försökt göras av andra. Denna garanti ger dig specifika juridiska rättigheter och di kan ha andra rättigheter som varierar mellan olika stater eller provinser.Förutom garantin täcks DeWALTs verktyg av vår:

DeWALT kommer att underhålla verktyget och byta ut delar som är slitna efter normal användning utan kostnad under det första året efter köpet. 90-DAGARS ÅTERBETALNINGSGARANTI Om du inte är helt nöjd med din DeWALT elverktygs prestanda av något skäl kan du returnera det inom 90 dagar från inköpsdatumet tillsammans med kvittot för full återbetalning- utan att det ifrågasätts.RENOVERAD PRODUKT: Renoverade produkter täcks under denna 1-åriga gratis -servicegaranti. 90-dagars återbetalningsgaranti och den treåriga begränsade garantin gäller inte renoverade produkter.GRATIS BYTE AV VARNINGSETIKETT: Om varningsetiketten blir oläslig eller saknas ring 1-800-4-DeWALT eller besök vårt lokala servicecenter för ett fritt utbyte. Downloaded from www.Manualslib.com manuals search engine45

Skydda miljön Separat insamling. Denna produkt får inte kastas i de vanliga hushållssoporna. Om du en dag upptäcker att din DeWALT-produkt behöver bytas ut eller om du inte längre behöver den får den inte kastas i de vanliga hushållssoporna. Lämna denna produkt på lämplig återvinningsstation. Separat insamling av förbrukade produkter och förpackningar gör att material kan återvinnas och återanvändas. Återanvändning av återvunnet material hjälper till att förhindra föroreningar i miljön och minskar behovet av råmaterial. Lokala bestämmelser kan gälla för separat insamling av elektriska produkter från hushållen, på återvinningsstationerna eller hos återförsäljaren när du köper en ny produkt. DeWALT tillhandahåller en möjlighet för insamling och återvinning av DeWALT-produkter när de är förbrukade. Utnyttja fördelen med denna tjänst och returnera produkten till något auktoriserat reparatörsombud som kommer att smala in dessa på våra vägnar. Du kan kontrollera var ditt närmaste reparatörsombud nns genom att kontakta ditt lokala DeWALT.kontor på adressen som anges i denna manual. Alternativt så nns en förteckning över auktoriserade DeWALT- återförsäljare och fullständiga uppgifter om vår after- sales service nns tillgänglig på internetadressen: www.2helpU.com. Downloaded from www.Manualslib.com manuals search engineSE

Felkoder Om INFO visas i visningsfönstret med ett Kodnummer utför motsvarande korrigerande åtgärd. Kod Beskrivning Korrigerande handling 101 Mottagningssignalen för svag eller mätningstiden är för lång Använd en målplatta eller byt målyta. 102 Mottagningssignalen är för stark Målet är för reekterande. Använd en målplatta eller byt målyta. 201 För mycket bakgrundsljus Minska bakgrundsljuset på målområdet. 202 Laserstrålen avbruten Ta bort hinder och upprepa mätningen. 203 Otillräcklig energi Ladda verktygets batteri. 301 För hög temperatur Låt enheten svalna till en temperatur inom det specicerade Drifttemperaturområdet. 302 Temperaturen för låg Låt enheten värmas upp till en temperatur inom det specicerade Drifttemperaturområdet. 401 Hårdvarufel Slå på och stäng av enheten era gånger. Om felet kvarstår, returnera den defekta enheten till servicecentret eller till leverantören. Se Garantin. 402 Okänt fel Kontakta servicecentret eller leverantören. Se Garantin. Downloaded from www.Manualslib.com manuals search engine47

Specikationer Område 17,5 cm till 9 m (7 in till 30ft) Mätkorrekthet* Typiskt ± 6 mm (± 1/4in)* Upplösning** 1 mm (1/16in)** Laserklass Klass 2 (IEC/EN60825-1: 2014) Laservåglängd ≤ 1,0 mW vid 620-690 nm Automatisk avstängning Efter 45s Batterilivslängd Upp till 3000 mätningar eller 30 dagar (om verktyget inte används) Mått (H x D x B) 62 x 17,5 x 32 mm (2,44 x 0,69 x 1,25 in) Vikt 31,75 g (1,12oz) Temperaturområde förvaring -10 °C ~ +60 °C (14 °F ~ 140 °F) Drifttemperaturområde 0 °C ~ +40 °C (32 °F ~ 104 °F)

Mätkorrekthet beror på den aktuella förhållandet. Under ideala förhållanden (bra målyta och rumstemperatur ) upp till 9 m (30 ft). **Upplösning är den naste mätningen som du kan se. I tum, d.v.s. 1/16". I mm, d.v.s. 1 mm. Downloaded from www.Manualslib.com manuals search engineFIN
