MANUAL DE UTILIZADOR DW030PLXJ DEWALT

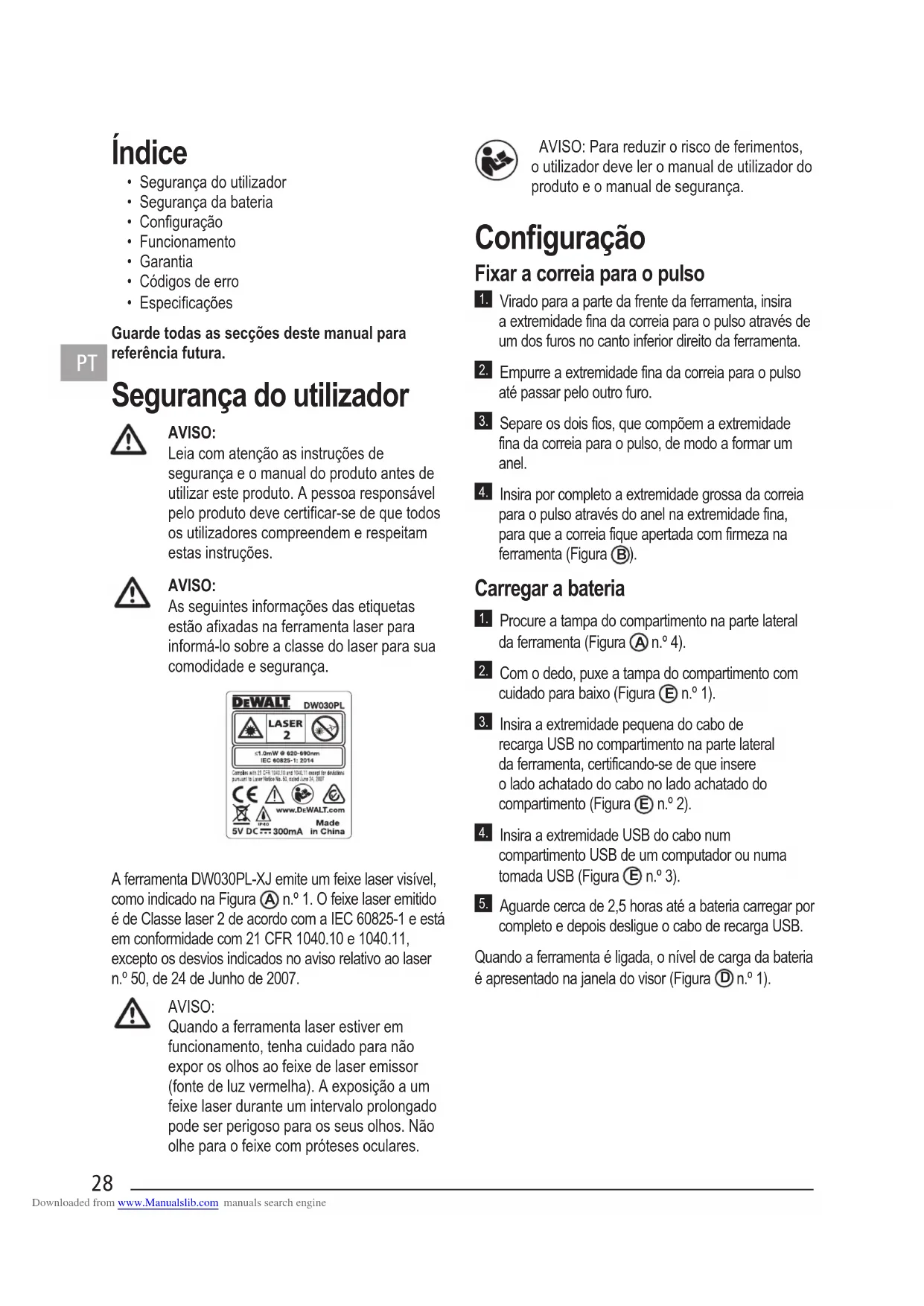

• Segurança do utilizador

• Segurança da bateria

• Especicações Guarde todas as secções deste manual para referência futura. Segurança do utilizador AVISO: Leia com atenção as instruções de segurança e o manual do produto antes de utilizar este produto. A pessoa responsável pelo produto deve certicar-se de que todos os utilizadores compreendem e respeitam estas instruções. AVISO: As seguintes informações das etiquetas estão axadas na ferramenta laser para informá-lo sobre a classe do laser para sua comodidade e segurança. A ferramenta DW030PL-XJ emite um feixe laser visível, como indicado na Figura

n.º 1. O feixe laser emitido é de Classe laser 2 de acordo com a IEC 60825-1 e está em conformidade com 21 CFR 1040.10 e 1040.11, excepto os desvios indicados no aviso relativo ao laser n.º 50, de 24 de Junho de 2007. AVISO: Quando a ferramenta laser estiver em funcionamento, tenha cuidado para não expor os olhos ao feixe de laser emissor (fonte de luz vermelha). A exposição a um feixe laser durante um intervalo prolongado pode ser perigoso para os seus olhos. Não olhe para o feixe com próteses oculares. AVISO: Para reduzir o risco de ferimentos, o utilizador deve ler o manual de utilizador do produto e o manual de segurança. Conguração Fixar a correia para o pulso

Virado para a parte da frente da ferramenta, insira a extremidade fina da correia para o pulso através de um dos furos no canto inferior direito da ferramenta.

Empurre a extremidade fina da correia para o pulso até passar pelo outro furo.

Separe os dois fios, que compõem a extremidade fina da correia para o pulso, de modo a formar um anel.

Insira por completo a extremidade grossa da correia para o pulso através do anel na extremidade fina, para que a correia fique apertada com firmeza na ferramenta (Figura

Com o dedo, puxe a tampa do compartimento com cuidado para baixo (Figura

Insira a extremidade pequena do cabo de recarga USB no compartimento na parte lateral da ferramenta, certificando-se de que insere o lado achatado do cabo no lado achatado do compartimento (Figura

Insira a extremidade USB do cabo num compartimento USB de um computador ou numa tomada USB (Figura

Aguarde cerca de 2,5 horas até a bateria carregar por completo e depois desligue o cabo de recarga USB. Quando a ferramenta é ligada, o nível de carga da bateria é apresentado na janela do visor (Figura

Aponte o laser na parte superior da ferramenta (Figura A n.º 1) para a parede cuja distância necessita de medir (Figura n.º 1). Clique em (Figura n.º 3) para ligar a ferramenta e apontar um ponto laser na parede (Figura n.º 1). Quando a parte inferior da ferramenta estiver posicionada numa distância correcta da parede, clique em para fazer uma medição (Figura n.º 2). Visualize a medição na janela do visor (Figura n.º 2). Alterar a unidade de medida Quando a medição de corrente é efectuada, pode alterar a unidade de medida de pés decimais (6,21 pés) para pés fraccionais (6'02"9/16), pés fraccionais para metros (1,894 m), metros para polegadas (74 9/16 pol), ou de polegadas para pés decimais.Para alterar a unidade de medida, prima e mantenha premido até a medida ser alterada (2-3 segundos).NOTA: Se continuar a manter premido após a medição alterar, a ferramenta desliga-se. Medir novamente Se quiser fazer uma nova medição, clique em . • A medição anterior (Figura n.º 2) é apagada da janela do visor.• Quando estiver pronto para fazer uma nova medição, clique em

Desligar a ferramenta A ferramenta pode ser desligada de uma das seguintes maneiras: • Depois de fazer uma medição, prima e mantenha premido durante 5 segundos (até a janela de visualização se apagar).• Se não utilizar a ferramenta durante 45 segundos, esta desliga-se automaticamente. Garantia limitada de três anos A DeWALT irá reparar, sem qualquer encargo, quaisquer defeitos resultantes de materiais defeituosos ou mão-de-obra durante três anos a partir da data de compra. Esta garantia não abrange avarias de peças causadas por desgaste normal ou uso abusivo da ferramenta. Para obter mais informações sobre a cobertura de garantia e sobre reparações abrangidas pela mesma, visite www.DeWALT.com ou ligue para o número 1–800–4-DeWALT (1–800–433–9258). Esta garantia não se aplica a acessórios ou danos causados por reparações efectuadas ou tentadas por terceiros. Esta garantia fornece direitos jurídicos específicos e o utilizador pode ter outros direitos, que variam consoante determinados estados ou províncias.Além da garantia, as ferramentas DeWALT são abrangidos pelo nosso:

1 ANO DE ASSISTÊNCIA GRATUITA

A DeWALT responsabiliza-se pela manutenção da ferramenta e substituição de peças gastas causadas por utilização normal, gratuitamente, em qualquer período durante o primeiro ano após a compra. Garantia DE REEMBOLSO DE 90 DIAS Se, por algum motivo, não estiver plenamente satisfeito com o desempenho da sua ferramenta eléctrica, laser ou agrafador DeWALT, pode devolvê-lo num prazo de 90 dias a partir da data de compra mediante a apresentação de um comprativo para obter um reembolso total, sem quaisquer perguntas.PRODUTO RECONDICIONADO: O produto recondicionado é abrangido pela garantia de assistência gratuita de 1 ano. A garantia de reembolso de 90 dias e a garantia limitada de três anos não se aplicam ao produto recondicionado.SUBSTITUIÇÃO GRATUITA DO RÓTULO DE ADVERTÊNCIA: Se os rótulos de advertência do seu equipamento ficarem ilegíveis ou estiverem em falta, ligue para o número 1-800-4-DeWALT ou visite o seu centro de assistência local para uma substituição gratuita. Downloaded from www.Manualslib.com manuals search enginePT

Proteger o meio ambiente Recolha selectiva. Este produto não deve ser eliminado juntamente com o lixo doméstico normal. Se, um dia, o seu produto da DeWALT tiver de ser substituído ou já não tiver utilidade, não se desfaça do mesmo juntamente com o lixo doméstico. Disponibilize este produto para recolha selectiva. A recolha selectiva de embalagens e produtos usados permite que os materiais sejam reciclados e utilizados novamente. A reutilização de materiais reciclados ajuda a prevenir a poluição ambiental e reduz a procura de matérias-primas. Os regulamentos locais podem especicar a recolha selectiva de produtos eléctricos na sua residência, em centros municipais de resíduos ou através do revendedor que lhe fornecer um novo produto. A DeWALT disponibiliza um serviço de recolha e reciclagem dos produtos da DeWALT quando estes tiverem atingido o m da sua vida útil. Para tirar partido deste serviço, entregue o seu produto em qualquer agente de reparação autorizado, o qual procederá à respectiva recolha em nome da DeWALT. Poderá vericar a localização do agente de reparação autorizado mais perto de si contactando o representante local da DeWALT através da morada indicada neste manual. Em alternativa, poderá encontrar na Internet, em www.2helpU.com, uma lista dos agentes de reparação autorizados da DeWALT, bem como os dados de contacto completos do nosso serviço pós-venda. Downloaded from www.Manualslib.com manuals search engine31

Códigos de erro Se aparecer INFO na janela de visualização com um número de Código, efectue a Acção Correctiva correspondente. Código Descrição Acção correctiva 101 O sinal recebido é demasiado fraco, o tempo de medição é demasiado comprido Utilize a placa-alvo ou altere a superfície do alvo. 102 O sinal recebido é demasiado elevado A reectância do alvo é demasiado elevada. Utilize a placa- alvo ou altere a superfície do alvo. 201 Demasiada luz de fundo Reduza a luz de fundo na área de alvo. 202 Feixe laser interrompido Remova o obstáculo e repita a medição. 203 Potência insuciente Recarregue a bateria da ferramenta. 301 Temperatura demasiado elevada Permita que o dispositivo arrefeça até atingir uma temperatura de acordo com a Gama de temperaturas de funcionamento especicada. 302 Temperatura demasiado baixa Permita que o dispositivo aqueça até atingir uma temperatura de acordo com a Gama de temperaturas de funcionamento especicada. 401 Erro de hardware Ligue/desligue o dispositivo várias vezes. Se mesmo assim o erro for apresentado, envie o dispositivo defeituoso para o Centro de assistência ou para o distribuidor. Consulte a garantia. 402 Erro desconhecido Contacte o Centro de assistência ou o distribuidor. Consulte a garantia. Downloaded from www.Manualslib.com manuals search enginePT

Especicações Gama 17,5 cm a 9 m (7 pol a 30 pés) Precisão de medição* Normalmente ± 6 mm (± 1/4 pol)* Resolução** 1 mm (1/16 pol)** Classe do laser Classe 2 (IEC/EN60825-1: 2014) Comprimento de onda do laser ≤ 1,0 mW a 620-690 nm Desligar automático Após 45 s Duração da bateria Até 3 000 medições ou 30 dias (se a ferramenta não for utilizada) Dimensões (A x D x L) 62 x 17,5 x 32 mm (2,44 x 0,69 x 1,25 pol) Peso 31,75g (1,12oz) Gama de temperaturas de armazenamento -10 °C ~ +60 °C (14 °F ~ 140 °F) Gama de temperaturas de funcionamento 0 °C ~ +40 °C (32 °F ~ 104 °F)

A precisão de medição depende das condições actuais. Em condições desfavoráveis (boa superfície do alvo e temperatura ambiente) até 9 m (30 pés). **A resolução corresponde à melhor medição possível. Em polegadas, corresponde a 1/16". Em mm, corresponde a 1 mm. Downloaded from www.Manualslib.com manuals search engine33
