BRUGSANVISNING DW030PLXJ DEWALT

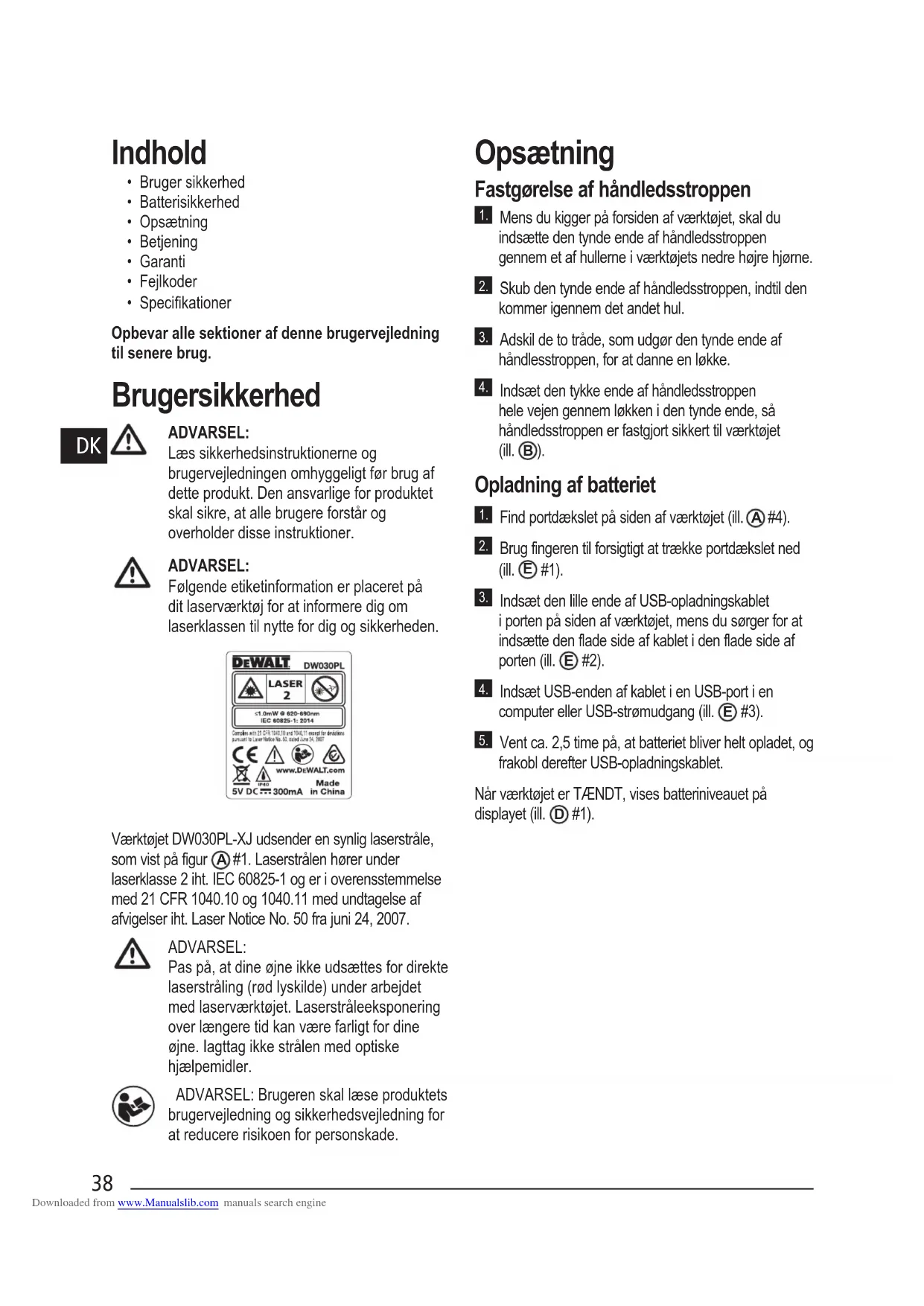

• Specikationer Opbevar alle sektioner af denne brugervejledning til senere brug. Brugersikkerhed ADVARSEL: Læs sikkerhedsinstruktionerne og brugervejledningen omhyggeligt før brug af dette produkt. Den ansvarlige for produktet skal sikre, at alle brugere forstår og overholder disse instruktioner. ADVARSEL: Følgende etiketinformation er placeret på dit laserværktøj for at informere dig om laserklassen til nytte for dig og sikkerheden. Værktøjet DW030PL-XJ udsender en synlig laserstråle, som vist på figur

#1. Laserstrålen hører under laserklasse 2 iht. IEC 60825-1 og er i overensstemmelse med 21 CFR 1040.10 og 1040.11 med undtagelse af afvigelser iht. Laser Notice No. 50 fra juni 24, 2007. ADVARSEL: Pas på, at dine øjne ikke udsættes for direkte laserstråling (rød lyskilde) under arbejdet med laserværktøjet. Laserstråleeksponering over længere tid kan være farligt for dine øjne. Iagttag ikke strålen med optiske hjælpemidler. ADVARSEL: Brugeren skal læse produktets brugervejledning og sikkerhedsvejledning for at reducere risikoen for personskade. Opsætning Fastgørelse af håndledsstroppen

Mens du kigger på forsiden af værktøjet, skal du indsætte den tynde ende af håndledsstroppen gennem et af hullerne i værktøjets nedre højre hjørne.

Skub den tynde ende af håndledsstroppen, indtil den kommer igennem det andet hul.

Adskil de to tråde, som udgør den tynde ende af håndlesstroppen, for at danne en løkke.

Indsæt den tykke ende af håndledsstroppen hele vejen gennem løkken i den tynde ende, så håndledsstroppen er fastgjort sikkert til værktøjet (ill.

Opladning af batteriet

Find portdækslet på siden af værktøjet (ill.

Brug fingeren til forsigtigt at trække portdækslet ned (ill.

Indsæt den lille ende af USB-opladningskablet i porten på siden af værktøjet, mens du sørger for at indsætte den flade side af kablet i den flade side af porten (ill.

Indsæt USB-enden af kablet i en USB-port i en computer eller USB-strømudgang (ill.

Vent ca. 2,5 time på, at batteriet bliver helt opladet, og frakobl derefter USB-opladningskablet. Når værktøjet er TÆNDT, vises batteriniveauet på displayet (ill.

Peg laseren øverst på værktøjet (ill. A #1) mod den væg, hvor du ønsker at måle afstanden (ill. #1). Klik på (ill. #3) for at tænde for værktøjet og vise en laserprik på væggen (ill. #1). Når bunden af værktøjet befinder sig med den korrekte afstand til væggen, skal du trykke på for at udføre målingen (ill. #2). Se målingen på displayet (ill. #2). Ændring af måleenhed Når den aktuelle måling er blevet udført, kan du ændre måleenheden fra decimal fod (6,21 fod) til brøkdel fod (6'02"9/16), brøkdel fod til meter (1,894 m), meter til tommer (74 9/16"), eller tommer til decimal fod.For at ændre måleenheden skal du trykke på holde den inde, indtil ændringen af måleenheden vises (2-3 sekunder).BEMÆRK: Hvis du bliver ved med at holde inde efter ændringen af måleenheden, slukkes værktøjet. Gentagelse af måling Hvis det er nødvendigt at foretage en ny måling, skal du trykke på

• Den forrige måling (ill. #2) vil blive ryddet fra displayet.• Når du er parat til at foretage en ny måling, skal du trykke på

Slukning af værktøjet Værktøjet kan slukkes på følgende måder: • Tryk på og hold den inde i 5 sekunder (indtil displayet slukkes), når du har udført en måling.• Hvis du ikke anvender værktøjet i mere end 45 sekunder, slukkes det automatisk. Tre års garanti DEWALT reparerer uden beregning alle fejl, som skyldes fejl i materialer eller forarbejdning, inden for tre år fra købsdatoen. Garantien dækker ikke mangler på komponenter, som skyldes normalt slid eller misbrug af værktøjet. Få yderligere oplysninger om garantidækning og garantireparation på www.DeWALT.com eller ved at ringe til 1–800–4-DeWALT (1–800–433–9258).Denne garanti gælder ikke for tilbehør eller skader forårsaget af, at andre har foretaget reparationer eller forsøgt på det. Denne garanti giver dig specifikke rettigheder og muligvis har du andre rettigheder, som kan variere alt efter det pågældende land eller regionen.Som supplement til garantien, dækkes DeWALT værktøj af vores:

1 ÅRS GRATIS SERVICE

DeWALT vedligeholder værktøjet og udskifter slidte dele forårsaget af normal brug gratis til enhver tid inden for det første år efter købsdatoen. 90 DAGES PENGENE-TILBAGE-GARANTI Hvis du ikke er fuldt ud tilfreds med præstationen af dit DeWALT værktøj, laser eller sømmaskine af en eller anden grund, kan du returnere den inden for 90 dage fra købsdatoen og få tilbagebetalt det fulde beløb - vi stiller ingen spørgsmål.ISTANDSAT PRODUKT: Det istandsatte produkt er dækket af garantien inden for den 1 års gratis servicegaranti. De 90 dages pengene-tilbage-garanti og den 3-årige garanti gælder ikke for et istandsat produkt.ERSTATNING AF GRATIS ADVARSELSKLÆBEMÆRKER: Hvis dine advarselsklæbemærker er ulæselige eller mangler, kan du ringe til 1-800-4-DeWALT eller besøge vores lokale servicefilial og få gratis klæbemærker som erstatning. Downloaded from www.Manualslib.com manuals search engineDK

Beskyttelse af miljøet Særskilt indsamling af affald. Dette produkt må ikke bortskaffes med det normale husholdningsaffald. Hvis du på et eller andet tidspunkt er af den mening at dit DeWALT produkt skal udskiftes eller du ikke har brug for det længere, må du ikke bortskaffe de via husholdningsaffaldet. Dette produkt skal bortskaffes særskilt. Særskilt indsamling af brugte produkter og emballagemateriale gør det muligt at genindvinde og genbruge det. Genbrug af genindvundet materiale reducerer forureningen af miljøet og reducerer behovet for råmaterialer. Alt efter de nationale lovgivninger ndes der særlige kommunale indsamlingsteder til indsamling af elektriske produkter fra husholdningen eller du aeverer det til forhandleren, når du køber et nyt produkt. DeWALT indsamler og genbruger DeWALT produkter efter endt levetid. For at have glæde af denne service skal du returnere dit produkt til et autoriseret serviceværksted, som indsamler det på vores vegne. Du kan nde et serviceværksted i nærheden ved at kontakte din lokale DeWALT-lial via adressen i denne manual. Der ndes en liste over autoriserede DeWALT-serviceværksteder og detaljerede oplysninger om vores eftersalgsservice og -kontakter på følgende internetadresse: ww.2helpU.com. Downloaded from www.Manualslib.com manuals search engine41

Fejlkoder Hvis der vises INFO på displayet med et kode-nummer, skal du udføre den tilsvarende afhjælpende handling. Kode Beskrivelse Afhjælpende handling 101 Modtaget signal for svagt, målingen tager for lang tid Brug målpladen eller vælg en anden måloverade. 102 Modtaget signal for kraftigt Mål reekterer for meget. Brug målpladen eller vælg en anden måloverade. 201 For kraftig baggrundsbelysning Reducér baggrundsbelysningen for målområdet. 202 Laserstråle afbrudt Fjern hindringen, og gentag målingen. 203 Utilstrækkelig effekt Genoplad værktøjets batteri. 301 Temperatur for høj Lad enheden afkøle til en temperatur inden for det specicerede driftstemperaturområde. 302 Temperatur for lav Lad enheden varme op til en temperatur inden for det specicerede driftstemperaturområde. 401 Hardware-fejl Tænd/sluk for enheden adskillige gange. Hvis fejlen stadigvæk optræder, bør den defekte enhed leveres tilbage til servicecenteret eller forhandleren. Se garantien. 402 Ukendt fejl Kontakt servicecenteret eller forhandleren. Se garantien. Downloaded from www.Manualslib.com manuals search engineDK

Specikationer Område 17,5 cm til 9 m (7" til 30 fod) Målenøjagtighed* Normalt ± 6 mm (± 1/4")* Opløsning** ± 1 mm (± 1/16") Laserklasse Klasse 2 (IEC/EN60825-1: 2014) Laserbølgelængde ≤ 1,0 mW @ 620-690nm Auto-strømafbrydelse Efter 45 sek Batteriets levetid Op til 3000 målinger eller 30 dage (hvis værktøjet ikke anvendes) Dimension (H x D x B) 62 x 17,5 x 32 mm (2,44 x 69 x 1,25") Vægt 31,75g (1.12oz) Temperaturområde ved opbevaring -10° C ~ +60 C (14° F ~ 140° F) Temperaturområde ved brug 0° C ~ +40° C (32° F ~ 104° F)

Målenøjagtighed er afhængig af de aktuelle betingelser. Under gunstige betingelser (god måloverade og korrekt rumtemperatur) op til 9 m (30 fod).**Opløsning er den neste måling du kan se. I tommer er det 1/16". I mm er det 1 mm. Downloaded from www.Manualslib.com manuals search engine43
