ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DW030PLXJ DEWALT

• Ασφάλεια χρήσης μπαταριών

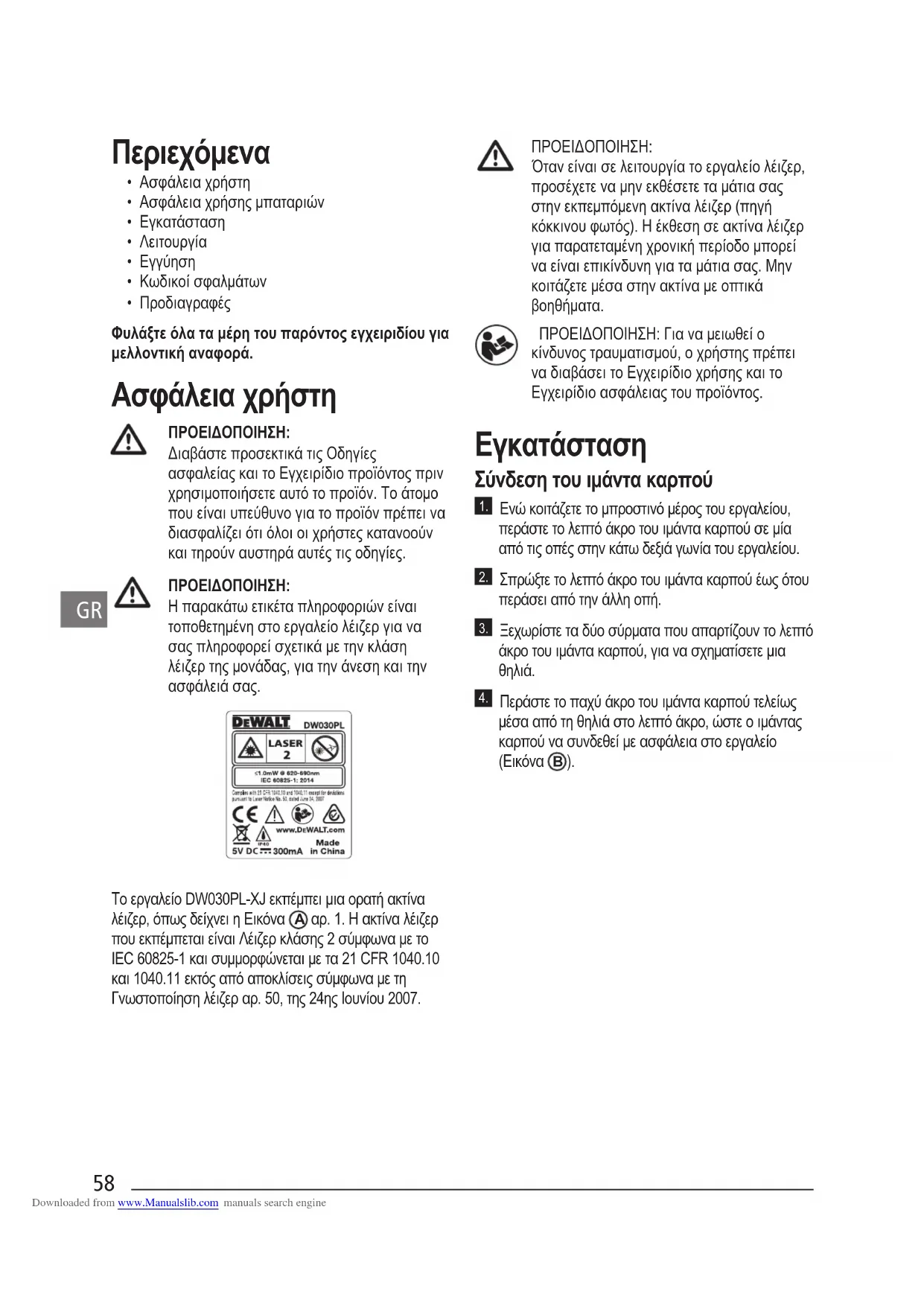

• Προδιαγραφές Φυλάξτε όλα τα μέρη του παρόντος εγχειριδίου για μελλοντική αναφορά. Ασφάλεια χρήστη ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε προσεκτικά τις Οδηγίες ασφαλείας και το Εγχειρίδιο προϊόντος πριν χρησιμοποιήσετε αυτό το προϊόν. Το άτομο που είναι υπεύθυνο για το προϊόν πρέπει να διασφαλίζει ότι όλοι οι χρήστες κατανοούν και τηρούν αυστηρά αυτές τις οδηγίες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η παρακάτω ετικέτα πληροφοριών είναι τοποθετημένη στο εργαλείο λέιζερ για να σας πληροφορεί σχετικά με την κλάση λέιζερ της μονάδας, για την άνεση και την ασφάλειά σας. Το εργαλείο DW030PL-XJ εκπέμπει μια ορατή ακτίνα λέιζερ, όπως δείχνει η Εικόνα

αρ. 1. Η ακτίνα λέιζερ που εκπέμπεται είναι Λέιζερ κλάσης 2 σύμφωνα με το IEC 60825-1 και συμμορφώνεται με τα 21 CFR 1040.10 και 1040.11 εκτός από αποκλίσεις σύμφωνα με τη Γνωστοποίηση λέιζερ αρ. 50, της 24ης Ιουνίου 2007. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν είναι σε λειτουργία το εργαλείο λέιζερ, προσέχετε να μην εκθέσετε τα μάτια σας στην εκπεμπόμενη ακτίνα λέιζερ (πηγή κόκκινου φωτός). Η έκθεση σε ακτίνα λέιζερ για παρατεταμένη χρονική περίοδο μπορεί να είναι επικίνδυνη για τα μάτια σας. Μην κοιτάζετε μέσα στην ακτίνα με οπτικά

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειωθεί ο κίνδυνος τραυματισμού, ο χρήστης πρέπει να διαβάσει το Εγχειρίδιο χρήσης και το Εγχειρίδιο ασφάλειας του προϊόντος. Εγκατάσταση Σύνδεση του ιμάντα καρπού

Ενώ κοιτάζετε το μπροστινό μέρος του εργαλείου, περάστε το λεπτό άκρο του ιμάντα καρπού σε μία από τις οπές στην κάτω δεξιά γωνία του εργαλείου.

Σπρώξτε το λεπτό άκρο του ιμάντα καρπού έως ότου περάσει από την άλλη οπή.

Ξεχωρίστε τα δύο σύρματα που απαρτίζουν το λεπτό άκρο του ιμάντα καρπού, για να σχηματίσετε μια

Περάστε το παχύ άκρο του ιμάντα καρπού τελείως μέσα από τη θηλιά στο λεπτό άκρο, ώστε ο ιμάντας καρπού να συνδεθεί με ασφάλεια στο εργαλείο

Φόρτιση της μπαταρίας

Εντοπίστε το κάλυμμα της θύρας σύνδεσης στο πλάι του εργαλείου (Εικόνα

Χρησιμοποιώντας το δάκτυλό σας, τραβήξτε απαλά το κάλυμμα της θύρας σύνδεσης προς τα κάτω

Εισάγετε το μικρό άκρο του καλωδίου επαναφόρτισης USB στη θύρα σύνδεσης στο πλάι του εργαλείου, εξασφαλίζοντας ότι εισάγετε την επίπεδη πλευρά του καλωδίου μέσα στην επίπεδη πλευρά της θύρας (Εικόνα

Εισάγετε το άκρο USB του καλωδίου σε μια θύρα USB υπολογιστή ή σε μια έξοδο τροφοδοσίας USB

Περιμένετε περίπου 2,5 ώρες για να φορτιστεί πλήρως η μπαταρία και κατόπιν αποσυνδέστε το καλώδιο επαναφόρτισης USB. Όταν είναι ενεργοποιημένο το εργαλείο, η στάθμη φόρτισης της μπαταρίας εμφανίζεται στο παράθυρο της οθόνης (Εικόνα

Κατευθύνετε την ακτίνα λέιζερ από το πάνω μέρος του εργαλείου (Εικόνα A αρ. 1) προς τον τοίχο την απόσταση του οποίου θέλετε να μετρήσετε (Εtικόνα

Κάντε κλικ στο (Εικόνα

αρ. 3) για να ενεργοποιήσετε το εργαλείο και να εμφανίσετε μια κουκκίδα λέιζερ στον τοίχο (Εικόνα

Όταν το κάτω μέρος του εργαλείου έχει τοποθετηθεί στη σωστή απόσταση από τον τοίχο, κάντε κλικ στο για να λάβετε τη μέτρηση

Δείτε τη μέτρηση στο παράθυρο της οθόνης

αρ. 2). Αλλαγή της μονάδας μέτρησης Αφού λάβετε την τρέχουσα μέτρηση, μπορείτε να αλλάξετε τη μονάδα μέτρησης από δεκαδικά πόδια (π.χ. 6.21 ft) σε κλασματικά πόδια (π.χ. 6'02"9/16), από κλασματικά πόδια σε μέτρα (π.χ. 1.894 m), από μέτρα σε ίντσες (π.χ. 74 9/16 in) ή από ίντσες πάλι σε δεκαδικά πόδια. Για να αλλάξετε τη μονάδα μέτρησης, πατήστε και κρατήστε πατημένο το έως ότου δείτε την αλλαγή της τιμής μέτρησης (2-3 δευτερόλεπτα). ΣΗΜΕΙΩΣΗ: Αν συνεχίσετε να κρατάτε πατημένο το μετά την αλλαγή της τιμής μέτρησης, το εργαλείο θα απενεργοποιηθεί. Επανάληψη μέτρησης Αν χρειαστεί να λάβετε μια νέα μέτρηση, κάντε κλικ

• Η προηγούμενη μέτρηση (Εικόνα

αρ. 2) θα διαγραφεί από το παράθυρο της οθόνης.

• Όταν είστε έτοιμοι να λάβετε τη νέα μέτρηση, κάντε

Απενεργοποίηση του εργαλείου Το εργαλείο μπορεί να απενεργοποιηθεί με έναν από αυτούς τους τρόπους:

• Αφού λάβετε μια μέτρηση, πατήστε και κρατήστε πατημένο το για 5 δευτερόλεπτα (έως ότου απενεργοποιηθεί το παράθυρο της οθόνης).

• Αν δεν χρησιμοποιήσετε το εργαλείο για 45 δευτερόλεπτα, θα απενεργοποιηθεί αυτόματα. Downloaded from www.Manualslib.com manuals search engineGR

Περιορισμένη εγγύηση τριών

Η DeWALT θα επισκευάσει, χωρίς χρέωση, οποιαδήποτε ελαττώματα λόγω ελαττωματικών υλικών ή εργασίας, για τρία έτη από την ημερομηνία αγοράς. Αυτή η εγγύηση δεν καλύπτει αστοχία εξαρτημάτων λόγω κανονικής φθοράς ή κακομεταχείρισης του εργαλείου. Για περισσότερες λεπτομέρειες σχετικά με την κάλυψη της εγγύησης και για πληροφορίες επισκευών βάσει εγγύησης, επισκεφθείτε τον ιστότοπο www.DeWALT. com ή καλέστε 1–800–4-DeWALT (1–800–433–9258). Η παρούσα εγγύηση δεν καλύπτει αξεσουάρ ή ζημιές που προκαλούνται από επισκευές που έγιναν ή επιχειρήθηκαν από άλλους. Η παρούσα εγγύηση σας παρέχει συγκεκριμένα νομικά δικαιώματα και μπορεί να έχετε άλλα δικαιώματα τα οποία διαφέρουν σε ορισμένες πολιτείες ή επαρχίες. Επιπλέον της εγγύησης, τα εργαλεία DeWALT καλύπτονται από το: 1 ΕΤΟΣ ΔΩΡΕΑΝ ΣΕΡΒΙΣ Η DeWALT θα συντηρήσει το εργαλείο και θα αντικαταστήσει τα φθαρμένα εξαρτήματα που προκαλούνται από κανονική χρήση, δωρεάν, οποιαδήποτε στιγμή κατά το πρώτο έτος μετά την αγορά. ΕΓΓΎΗΣΗ 90 ΗΜΕΡΩΝ ΕΠΙΣΤΡΟΦΗΣ

Αν δεν είστε πλήρως ικανοποιημένος/η με την απόδοση του ηλεκτρικού εργαλείου, του λέιζερ ή του καρφωτικού DeWALT που κατέχετε, για οποιονδήποτε λόγο, μπορείτε να το επιστρέψετε εντός 90 ημερών από την ημερομηνία αγοράς συνοδευόμενο με την απόδειξη, για πλήρη επιστροφή χρημάτων - χωρίς ερωτήσεις. ΑΝΑΚΑΤΑΣΚΕΎΑΣΜΕΝΟ ΠΡΟΪΟΝ: Το ανακατασκευασμένο προϊόν καλύπτεται από την Εγγύηση 1 έτους Δωρεάν Σέρβις. Η Εγγύηση 90 ημερών επιστροφής χρημάτων και η Περιορισμένη εγγύηση τριών ετών δεν έχουν εφαρμογή στο ανακατασκευασμένο

ΔΩΡΕΑΝ ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΩΝ ΕΤΙΚΕΤΩΝ: Αν οι προειδοποιητικές ετικέτες στο εργαλείο γίνουν δυσανάγνωστες ή χαθούν, καλέστε το 1-800-4-DeWALT ή επισκεφθείτε το τοπικό σας κέντρο σέρβις για δωρεάν αντικατάσταση. Προστασία του περιβάλλοντος Ξεχωριστή συλλογή. Το προϊόν αυτό δεν πρέπει να απορρίπτεται μαζί με τα κανονικά οικιακά απορρίμματα. Αν μελλοντικά διαπιστώσετε ότι το προϊόν DeWALT που έχετε χρειάζεται αντικατάσταση, ή εάν δεν το χρειάζεστε πια, μην το απορρίψετε μαζί με τα οικιακά απορρίμματα. Παραδώστε το προϊόν αυτό σε σημείο ξεχωριστής συλλογής. Η ξεχωριστή συλλογή χρησιμοποιημένων προϊόντων και συσκευασιών επιτρέπει την ανακύκλωση και επαναχρησιμοποίηση των υλικών. Η επαναχρησιμοποίηση ανακυκλωμένων υλικών συντελεί στην αποτροπή της ρύπανσης του περιβάλλοντος και μειώνει την απαίτηση για πρώτες

Οι τοπικοί κανονισμοί μπορεί να προβλέπουν ξεχωριστή συλλογή ηλεκτρικών προϊόντων από τα νοικοκυριά σε δημοτικές θέσεις συγκέντρωσης απορριμμάτων ή από το κατάστημα όταν αγοράζετε ένα νέο προϊόν. Η DeWALT προσφέρει μια υπηρεσία διευκόλυνσης για τη συλλογή και ανακύκλωση των προϊόντων DeWALT που έχουν φθάσει στο τέλος της ωφέλιμης ζωής τους. Για να αξιοποιήσετε αυτήν την υπηρεσία, επιστρέψτε το προϊόν σας σε οποιονδήποτε εξουσιοδοτημένο αντιπρόσωπο επισκευών που θα τα συλλέξει για λογαριασμό μας. Μπορείτε να βρείτε τη διεύθυνση του πλησιέστερου εξουσιοδοτημένου αντιπροσώπου συντήρησης μέσω επικοινωνίας με το τοπικό σας γραφείο της DeWALT. Εναλλακτικά, μπορείτε να βρείτε κατάλογο εξουσιοδοτημένων αντιπροσώπων συντήρησης της DeWALT, καθώς και πλήρεις λεπτομέρειες για την εξυπηρέτηση μετά την πώληση και πληροφορίες υπευθύνων στο διαδίκτυο, στη διεύθυνση: www.2helpU.com. Downloaded from www.Manualslib.com manuals search engine61

Κωδικοί σφαλμάτων Αν εμφανιστεί η ένδειξη INFO στο παράθυρο οθόνης μαζί με έναν Κωδικό αριθμό, εκτελέστε την αντίστοιχη Διορθωτική ενέργεια. Κωδικός Περιγραφή Διορθωτική ενέργεια 101 Λαμβανόμενο σήμα πολύ ασθενές, χρόνος μέτρησης πολύ μεγάλος Χρησιμοποιήστε την πλάκα-στόχο ή αλλάξτε επιφάνεια-

102 Λαμβανόμενο σήμα πολύ

Στόχος πολύ ανακλαστικός. Χρησιμοποιήστε την πλάκα- στόχο ή αλλάξτε επιφάνεια-στόχο. 201 Υπερβολικός φωτισμός φόντου Μειώστε τον φωτισμό φόντου στην περιοχή-στόχο. 202 Διακόπηκε η ακτίνα λέιζερ Αφαιρέστε το εμπόδιο και επαναλάβετε τη μέτρηση. 203 Ανεπαρκής ισχύς Επαναφορτίστε την μπαταρία του εργαλείου. 301 Θερμοκρασία πολύ υψηλή Αφήστε τη συσκευή να κρυώσει σε θερμοκρασία εντός του προβλεπόμενου Εύρους θερμοκρασίας λειτουργίας. 302 Θερμοκρασία πολύ χαμηλή Αφήστε τη συσκευή να ζεσταθεί σε θερμοκρασία εντός του προβλεπόμενου Εύρους θερμοκρασίας λειτουργίας. 401 Σφάλμα υλικού Ενεργοποιήστε και απενεργοποιήστε τη συσκευή αρκετές φορές. Αν το σφάλμα εξακολουθεί να εμφανίζεται, παραδώστε τη συσκευή που παρουσιάζει βλάβη στο Κέντρο σέρβις ή στο διανομέα. Ανατρέξτε στην Εγγύηση. 402 Άγνωστο σφάλμα Απευθυνθείτε στο Κέντρο σέρβις ή στο διανομέα. Ανατρέξτε στην Εγγύηση. Downloaded from www.Manualslib.com manuals search engineGR

Προδιαγραφές Εμβέλεια 17,5 cm έως 9 m (7 ίντσες έως 30 πόδια) Ακρίβεια μέτρησης* Τυπικά ± 6 mm (± 1/4 ίντσας)* Ανάλυση** 1 mm (1/16 ίντσας)** Κλάση λέιζερ Κλάση 2 (IEC/EN60825-1: 2014) Μήκος κύματος λέιζερ ≤ 1,0mW στα 620-690 nm Αυτόματη απενεργοποίηση Μετά από 45 δευτερόλεπτα Διάρκεια ζωής μπαταρίας Έως 3000 μετρήσεις ή 30 ημέρες (αν το εργαλείο δεν χρησιμοποιείται) Διαστάσεις (Υ x Β x Π) 62 x 17,5 x 32 mm (2,44 x 69 x 1,25 ίντσες) Βάρος 31,75g (1,12oz) Εύρος θερμοκρασίας αποθήκευσης -10 °C ~ +60 °C (14 °F ~ 140 °F) Εύρος θερμοκρασίας λειτουργίας 0 °C ~ +40 °C (32 °F ~ 104 °F)

Η ακρίβεια μέτρησης εξαρτάται από τις εκάστοτε συνθήκες. Υπό ευνοϊκές συνθήκες (καλή επιφάνεια-στόχος και θερμοκρασία δωματίου) έως 9 m (30 πόδια). **Ανάλυση είναι η πιο μικρή διαφορά που μπορείτε να δείτε. Σε ίντσες είναι 1/16". Σε mm, είναι 1 mm. Downloaded from www.Manualslib.com manuals search engine63
