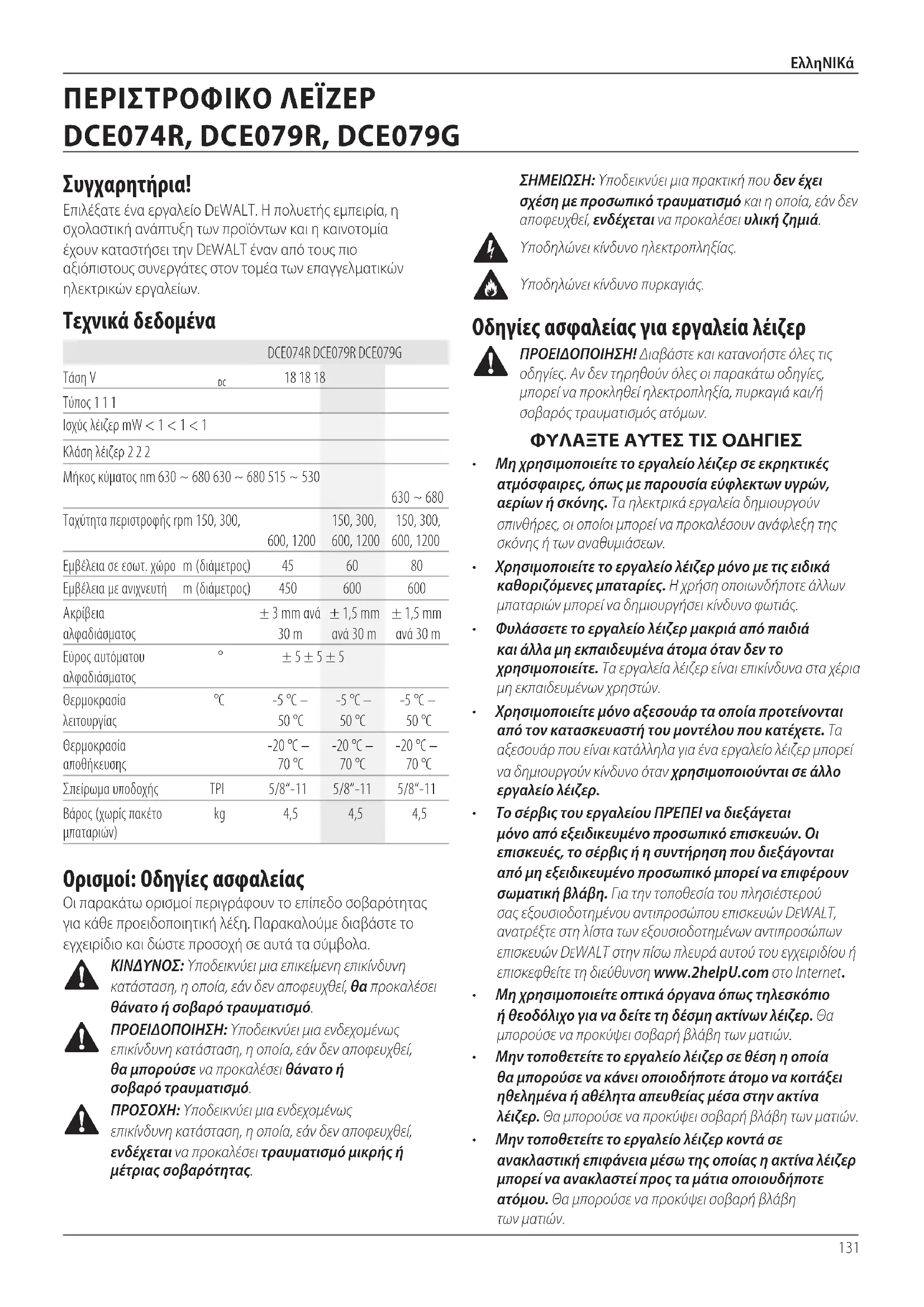

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DCE074R DEWALT

Συγχαρητήρια! Επιλέξατε ένα εργαλείο DeWALT. Η πολυετής εμπειρία, η σχολαστική ανάπτυξη των προϊόντων και η καινοτομία έχουν καταστήσει την DeWALT έναν από τους πιο αξιόπιστους συνεργάτες στον τομέα των επαγγελματικών ηλεκτρικώνεργαλείων. Τεχνικά δεδομένα

Τύπος 1 1 1 Ισχύς λέιζερ mW < 1 < 1 < 1 Κλάση λέιζερ 2 2 2 Μήκος κύματος nm 630 ~ 680 630 ~ 680 515 ~ 530 630 ~ 680 Ταχύτητα περιστροφής rpm 150, 300, 600, 1200 150, 300, 600, 1200 150, 300, 600, 1200 Εμβέλεια σε εσωτ. χώρο m (διάμετρος) 45 60 80 Εμβέλεια με ανιχνευτή m (διάμετρος) 450 600 600

αλφαδιάσματος ± 3 mm ανά 30 m ± 1,5 mm ανά 30 m ± 1,5 mm ανά 30 m Εύρος αυτόματου αλφαδιάσματος ° ± 5 ± 5 ± 5 Θερμοκρασία λειτουργίας °C -5 °C – 50 °C -5 °C – 50 °C -5 °C – 50 °C Θερμοκρασία αποθήκευσης -20 °C – 70 °C -20 °C – 70 °C -20 °C – 70 °C Σπείρωμα υποδοχής TPI 5/8“-11 5/8“-11 5/8“-11 Βάρος (χωρίς πακέτο

kg 4,5 4,5 4,5 Ορισμοί: Οδηγίες ασφαλείας Οι παρακάτω ορισμοί περιγράφουν το επίπεδο σοβαρότητας για κάθε προειδοποιητική λέξη. Παρακαλούμε διαβάστε το εγχειρίδιο και δώστε προσοχή σε αυτά τασύμβολα.

ΚΙΝΔΥΝΟΣ: Υποδεικνύει μια επικείμενη επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα προκαλέσει θάνατο ή σοβαρότραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Υποδεικνύει μια ενδεχομένως επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα μπορούσε να προκαλέσει θάνατο ή σοβαρότραυματισμό.

ΠΡΟΣΟΧΗ: Υποδεικνύει μια ενδεχομένως επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει τραυματισμό μικρής ή μέτριαςσοβαρότητας. ΣΗΜΕΙΩΣΗ: Υποδεικνύει μια πρακτική που δεν έχει σχέση με προσωπικό τραυματισμό και η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει υλικήζημιά.

Υποδηλώνει κίνδυνοηλεκτροπληξίας.

Υποδηλώνει κίνδυνοπυρκαγιάς. Οδηγίες ασφαλείας για εργαλεία λέιζερ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε και κατανοήστε όλες τις οδηγίες. Αν δεν τηρηθούν όλες οι παρακάτω οδηγίες, μπορεί να προκληθεί ηλεκτροπληξία, πυρκαγιά και/ή σοβαρός τραυματισμός ατόμων. ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

• Μη χρησιμοποιείτε το εργαλείο λέιζερ σε εκρηκτικές ατμόσφαιρες, όπως με παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες, οι οποίοι μπορεί να προκαλέσουν ανάφλεξη της σκόνης ή των αναθυμιάσεων.

• Χρησιμοποιείτε το εργαλείο λέιζερ μόνο με τις ειδικά καθοριζόμενες μπαταρίες. Η χρήση οποιωνδήποτε άλλων μπαταριών μπορεί να δημιουργήσει κίνδυνο φωτιάς.

• Φυλάσσετε το εργαλείο λέιζερ μακριά από παιδιά και άλλα μη εκπαιδευμένα άτομα όταν δεν το χρησιμοποιείτε. Τα εργαλεία λέιζερ είναι επικίνδυνα στα χέρια μη εκπαιδευμένων χρηστών.

• Χρησιμοποιείτε μόνο αξεσουάρ τα οποία προτείνονται από τον κατασκευαστή του μοντέλου που κατέχετε. Τα αξεσουάρ που είναι κατάλληλα για ένα εργαλείο λέιζερ μπορεί να δημιουργούν κίνδυνο όταν χρησιμοποιούνται σε άλλο εργαλείο λέιζερ.

• Το σέρβις του εργαλείου ΠΡΈΠΕΙ να διεξάγεται μόνο από εξειδικευμένο προσωπικό επισκευών. Οι επισκευές, το σέρβις ή η συντήρηση που διεξάγονται από μη εξειδικευμένο προσωπικό μπορεί να επιφέρουν σωματική βλάβη. Για την τοποθεσία του πλησιέστερού σας εξουσιοδοτημένου αντιπροσώπου επισκευών DeWALT, ανατρέξτε στη λίστα των εξουσιοδοτημένων αντιπροσώπων επισκευών DeWALT στην πίσω πλευρά αυτού του εγχειριδίου ή επισκεφθείτε τη διεύθυνση www.2helpU.com στο Internet.

• Μη χρησιμοποιείτε οπτικά όργανα όπως τηλεσκόπιο ή θεοδόλιχο για να δείτε τη δέσμη ακτίνων λέιζερ. Θα μπορούσε να προκύψει σοβαρή βλάβη των ματιών.

• Μην τοποθετείτε το εργαλείο λέιζερ σε θέση η οποία θα μπορούσε να κάνει οποιοδήποτε άτομο να κοιτάξει ηθελημένα ή αθέλητα απευθείας μέσα στην ακτίνα λέιζερ. Θα μπορούσε να προκύψει σοβαρή βλάβη των ματιών.

• Μην τοποθετείτε το εργαλείο λέιζερ κοντά σε ανακλαστική επιφάνεια μέσω της οποίας η ακτίνα λέιζερ μπορεί να ανακλαστεί προς τα μάτια οποιουδήποτε ατόμου. Θα μπορούσε να προκύψει σοβαρή βλάβη

Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) ΠΕΡΙΣΤΡΟΦΙΚΟ ΛΕΪΖΕΡ

• Απενεργοποιείτε το εργαλείο λέιζερ όταν δεν είναι σε χρήση. Αν αφήσετε το εργαλείο λέιζερ ενεργοποιημένο, αυξάνεται ο κίνδυνος να κοιτάξει κάποιος μέσα στην ακτίναλέιζερ.

• Μη χρησιμοποιείτε το εργαλείο λέιζερ όταν υπάρχουν γύρω παιδιά και μην επιτρέπετε να το χρησιμοποιούν παιδιά. Μπορεί να προκληθεί σοβαρή βλάβη των ματιών.

• Μην αφαιρείτε ή φθείρετε τις προειδοποιητικές ετικέτες. Αν αφαιρεθούν οι ετικέτες, τότε οι χρήστες ή άλλα άτομα μπορεί αθέλητα να εκθέσουν τον αυτό τους σε ακτινοβολία.

• Τοποθετείτε το εργαλείο λέιζερ καλά στηριγμένο σε οριζόντια επιφάνεια. Αν πέσει το εργαλείο λέιζερ, θα μπορούσε να προκληθεί ζημιά στο λέιζερ ή σοβαρός τραυματισμός ατόμων.

• Φοράτε κατάλληλο ρουχισμό. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Πιάνετε τα μακριά μαλλιά. Να κρατάτε τα μαλλιά, το ρουχισμό και τα γάντια μακριά από κινούμενα τμήματα. Τα φαρδιά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν σε κινούμενα τμήματα. Πρέπει να αποφεύγετε τα ανοίγματα αερισμού γιατί συχνά από κάτω τους βρίσκονται κινούμενα μέρη.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η χρήση ελέγχων ή ρυθμίσεων ή η εκτέλεση διαδικασιών διαφορετικών από αυτές που προβλέπονται μπορεί να προκαλέσει έκθεση σε επικίνδυνη ακτινοβολία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ΜΗΝ ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΕΤΕ ΤΟ ΕΡΓΑΛΕΙΟ ΛΕΪΖΕΡ. Δεν υπάρχουν στο εσωτερικό της συσκευής εξαρτήματα που επιδέχονται σέρβις από το χρήστη. Η αποσυναρμολόγηση του εργαλείου λέιζερ θα καταστήσει άκυρες όλες τις εγγυήσεις για το προϊόν. Μην τροποποιήσετε με κανένα τρόπο το προϊόν. Η τροποποίηση του εργαλείου μπορεί να επιφέρει έκθεση σε επικίνδυνη ακτινοβολία λέιζερ.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος φωτιάς! Αποφεύγετε να βραχυκυκλωθούν οι επαφές μιας μπαταρίας που έχειαφαιρεθεί. Πρόσθετες οδηγίες ασφαλείας για εργαλεία

• Αυτό το εργαλείο λέιζερ συμμορφώνεται με τις απαιτήσεις για κλάση 2 σύμφωνα με το πρότυπο IEC/EN 60825-1:2014. Μην αντικαταστήσετε μια δίοδο λέιζερ με άλλη διαφορετικού τύπου. Αν το εργαλείο λέιζερ υποστεί ζημιά, αναθέστε την επισκευή του σε εξουσιοδοτημένο κέντρο επισκευών.

• Μη χρησιμοποιήσετε το εργαλείο λέιζερ για οτιδήποτε άλλο εκτός από την προβολή γραμμών λέιζερ.

• Τυχόν έκθεση του ματιού στην ακτίνα μονάδας λέιζερ κατηγορίας 2 θεωρείται ασφαλής για το πολύ 0,25 δευτερόλεπτα. Τα αντανακλαστικά του βλεφάρου κανονικά θα παρέχουν επαρκή προστασία.

• Ποτέ μην κοιτάζετε απευθείας και σκόπιμα μέσα στην ακτίναλέιζερ.

• Μη χρησιμοποιείτε οπτικά όργανα για να δείτε την ακτίναλέιζερ.

• Μην εγκαθιστάτε το εργαλείο σε θέση όπου η ακτίνα λέιζερ μπορεί να πέσει σε οποιοδήποτε άτομο στο ύψος του κεφαλιού.

• Μην αφήνετε παιδιά να έρθουν σε επαφή με το εργαλείολέιζερ. Υπολειπόμενοι κίνδυνοι Οι κίνδυνοι που ακολουθούν είναι εγγενείς στη χρήση αυτής της

• τραυματισμοί που προκαλούνται από κοίταγμα μέσα στην ακτίνα λέιζερ. Ετικέτες πάνω στο εργαλείο Στο εργαλείο εμφανίζονται τα εξής εικονογράμματα: Διαβάστε το εγχειρίδιο οδηγιών πριν τη χρήση. Προειδοποίηση για λέιζερ. Μην κοιτάζετε μέσα στην ακτίνα λέιζερ. Θέση κωδικού ημερομηνίας Ο κωδικός ημερομηνίας, ο οποίος περιλαμβάνει και το έτος κατασκευής, είναι σταμπαρισμένος στο περίβλημα. Παράδειγμα: 2016 XX XX Έτος κατασκευής Σημαντικές οδηγίες ασφαλείας για κάθε τύπο

Όταν παραγγέλνετε εφεδρικές μπαταρίες, φροντίστε να συμπεριλάβετε τον αριθμό καταλόγου και την τάση. Συμβουλευτείτε τον πίνακα στο τέλος αυτού του εγχειριδίου σχετικά με συμβατότητα φορτιστών και πακέτων μπαταριών.133

Η μπαταρία δεν είναι πλήρως φορτισμένη όταν αφαιρείται από τη συσκευασία της. Προτού χρησιμοποιήσετε την μπαταρία και τον φορτιστή, διαβάστε τις παρακάτω πληροφορίες ασφαλείας. Στη συνέχεια, ακολουθήστε τις διαδικασίες φόρτισης που περιγράφονται. ΔΙΑΒΑΣΤΕ ΟΛΕΣ ΤΙΣ ΟΔΗΓΙΕΣ Μπαταρίες και τροφοδοσία ρεύματος

• Αυτό το περιστροφικό λέιζερ DeWALT μπορεί να δεχτεί όλες τις μπαταρίες ιόντων λιθίου 18 V, αλλά έχει κατασκευαστεί να είναι πιο ανθεκτικό σε ζημιές από πτώση όταν χρησιμοποιείται με τις εξής μπαταρίες: Όλες τις μπαταρίες 1,5 Ah και 2 Ah DeWALT 18 V ιόντων λιθίου.

• Συμβουλευτείτε τον πίνακα στο τέλος αυτού του εγχειριδίου σχετικά με συμβατότητα φορτιστών και πακέτων μπαταριών.

• Για πληροφορίες σχετικά την ασφάλεια βλ. Εγχειρίδιο ασφάλειας μπαταριών. Εγκατάσταση / αφαίρεση της μπαταρίας και φόρτιση Για να εγκαταστήσετε το πακέτο παταρία [Εικ. (Fig.A) Χρήση του επαναφορτιζόμενου πακέτου μπαταρίας DEWALT 18 V:

• Εγκαταστήστε το επαναφορτιζόμενο πακέτο μπαταρίας 18 V όπως φαίνεται στην εικόνα A.

1. Πατήστε το κουμπί απελευθέρωσης μπαταρίας

2. Τοποθετήστε το πακέτο μπαταρίας σταθερά μέσα στην

3. Ελευθερώστε το κουμπί απελευθέρωσης μπαταρίας

στηνμπαταρία. Για να αφαιρέσετε το πακέτο παταρία

1. Πατήστε το κουμπί απελευθέρωσης μπαταρίας

2. Αφαιρέστε το πακέτο μπαταρίας από την τροχιά ολίσθησης

3. Ελευθερώστε το κουμπί απελευθέρωσης μπαταρίας

4. Για να επαναφορτίσετε το πακέτο μπαταρίας, εισάγετέ το

στο φορτιστή όπως περιγράφεται στο τμήμα Εγχειρίδιο ασφάλειας μπαταριών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οι μπαταρίες μπορεί να εκραγούν ή να παρουσιάσουν διαρροή και να προκαλέσουν τραυματισμό ή πυρκαγιά. Για να μειώσετε αυτό τον κίνδυνο: Για πληροφορίες σχετικά την ασφάλεια βλ. Εγχειρίδιο ασφάλεια παταριών. Συστάσεις για την αποθήκευση

1. Το καλύτερο μέρος αποθήκευσης είναι ένα δροσερό και

στεγνό μέρος, μακριά από το άμεσο ηλιακό φως και την υπερβολική ζέστη ή κρύο.

2. Η μακροχρόνια αποθήκευση δεν θα προξενήσει βλάβη

στην μπαταρία ή το φορτιστή. Υπό κατάλληλες συνθήκες, η αποθήκευση μπορεί να διαρκέσει για 5 ή περισσότερα έτη. ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΗΓΙΕΣ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΧΡΗΣΗ

Το εργαλείο σας χρησιμοποιεί ένα φορτιστή DeWALT 18 V. Διαβάστε οπωσδήποτε όλες τις οδηγίες για την ασφάλεια πριν χρησιμοποιήσετε το φορτιστή σας. Συμβουλευτείτε τον πίνακα στο τέλος αυτού του εγχειριδίου σχετικά με συμβατότητα φορτιστών και πακέτων μπαταριών.

• Μη φορτίζετε και μη χρησιμοποιείτε την μπαταρία σε εκρηκτικές ατμόσφαιρες, όπως όταν υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Η τοποθέτηση ή η αφαίρεση της μπαταρίας από τον φορτιστή ενδέχεται να προκαλέσει ανάφλεξη στη σκόνη ή τις αναθυμιάσεις.

• Τηρείτε προσεκτικά όλες τις οδηγίες και προειδοποιήσεις πάνω στην ετικέτα και στη συσκευασία της μπαταρίας καθώς και στο συνοδευτικό Εγχειρίδιο ασφάλεια παταριών. Ατομική ασφάλεια

• Να είστε σε επαγρύπνηση, να προσέχετε τι κάνετε και να χρησιμοποιείτε την κοινή λογική όταν χρησιμοποιείτε ένα προϊόν λέιζερ. Μη χρησιμοποιείτε το εργαλείο εάν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμή απροσεξίας κατά τη χρήση προϊόντων λέιζερ μπορεί να επιφέρει σοβαρό τραυματισμό.

• Χρησιμοποιείτε κατάλληλο ατομικό προστατευτικό εξοπλισμό περιλαμβανομένης προστασίας των ματιών όταν εργάζεστε σε κατασκευαστικό περιβάλλον. Χρήση και φροντίδα του εργαλείου

• Μη χρησιμοποιείτε το εργαλείο εάν ο διακόπτης δεν το ενεργοποιεί ή απενεργοποιεί. Οποιοδήποτε εργαλείο δεν μπορεί να ελέγχεται με το διακόπτη του, είναι επικίνδυνο και πρέπει να επισκευάζεται.

• Αποθηκεύετε τα εργαλεία λέιζερ που δεν χρησιμοποιείτε μακριά από παιδιά και μην επιτρέπετε τη χρήση του εργαλείου από άτομα που δεν είναι εξοικειωμένα με το προϊόν λέιζερ ή με τις παρούσες οδηγίες. Τα προϊόντα λέιζερ είναι επικίνδυνα στα χέρια μη εκπαιδευμένων χρηστών.

• Χρησιμοποιείτε μόνο αξεσουάρ τα οποία προτείνονται από τον κατασκευαστή του μοντέλου που έχετε. Αξεσουάρ τα οποία μπορεί να είναι κατάλληλα για ένα εργαλείο μπορεί να αποτελούν κίνδυνο όταν χρησιμοποιούνται σε άλλοεργαλείο.

• Το σέρβις του προϊόντος λέιζερ πρέπει να αναλαμβάνει έμπειρος τεχνικός που χρησιμοποιεί μόνο γνήσια ανταλλακτικά. Έτσι θα διασφαλιστεί ότι διατηρείται η ασφάλεια του προϊόντοςλέιζερ.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μην τροποποιήσετε το ηλεκτρικό εργαλείο ή οποιοδήποτε εξάρτημά του. Θα μπορούσε να προκύψει ζημιά ή τραυματισμός.134

Κουμπί τρόπου λειτουργίας

Κουμπί ταχύτητας (RPM)

Κουμπί λειτουργίας σάρωσης

Κουμπί επιλογής άξονα

Κουμπί γωνίας ανύψωσης

Λυχνία LED λειτουργίας Hi

Λυχνία LED τροφοδοσίας

Λειτουργία κλίσης (υπό κλίση)

Λειτουργία κλίσης (χωρίς κλίση)

Ενδεικτική λυχνία LED άξονα Y

Ενδεικτική λυχνία LED άξονα X

Κουμπί απελευθέρωσης μπαταρίας

Προσαρμογέας για τρίποδο

Λειτουργία κατακόρυφου αλφαδιάσματος

Λειτουργία οριζόντιου αλφαδιάσματος Τηλεχειριστήριο (Εικ. E)

Κουμπί λειτουργίας σάρωσης (τηλεχειριστήριο)

Κουμπί ταχύτητας (τηλεχειριστήριο)

Κουμπί επιλογής άξονα (τηλεχειριστήριο)

Κουμπί τρόπου λειτουργίας (τηλεχειριστήριο)

Κουμπί πάνω/αριστερόστροφης κατεύθυνσης

Κουμπί κάτω/δεξιόστροφης κατεύθυνσης Προβλεπομενη χρηση Το περιστροφικό λέιζερ DCE074R/DCE079R/DCE079G έχει σχεδιαστεί για την προβολή βοηθητικών γραμμών λέιζερ για επαγγελματικές εφαρμογές. Το εργαλείο μπορεί να χρησιμοποιηθεί τόσο σε εσωτερικούς όσο και εξωτερικούς χώρους για οριζόντια (στάθμη) και κατακόρυφη (αλφάδι) ευθυγράμμιση. Το εργαλείο μπορεί επίσης να δημιουργήσει μια σταθερή κουκίδα λέιζερ που μπορεί να κατευθυνθεί χειροκίνητα για την τοποθέτηση ή τη μεταφορά μιας ένδειξης. Οι εφαρμογές ποικίλουν από την τοποθέτηση ψευδοροφών και τη διαρρύθμιση τοίχων έως την ευθυγράμμιση θεμελιώσεων και τη δημιουργία εξέδρων. ΜΗΝ το χρησιμοποιείτε υπό υγρές συνθήκες ή με την παρουσία εύφλεκτων υγρών ήαερίων. Το λέιζερ αυτό είναι ένα επαγγελματικό εργαλείο. ΜΗΝ αφήνετε παιδιά να έρθουν σε επαφή με το εργαλείο. Απαιτείται επίβλεψη όταν το εργαλείο το χρησιμοποιούν άπειροι χρήστες. - Το προϊόν αυτό δεν προορίζεται για χρήση από άτομα (περιλαμβανομένων παιδιών) που έχουν μειωμένες σωματικές, αισθητηριακές ή πνευματικές ικανότητες, ή έλλειψη εμπειρίας και/ή γνώσης και δεξιοτήτων, εκτός αν τα άτομα αυτά επιβλέπονται από άτομο υπεύθυνο για την ασφάλειά τους. Τα παιδιά δεν πρέπει να μένουν ποτέ μόνα τους με αυτό τοπροϊόν. ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΡΥΘΜΙΣΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην τοποθετείτε το εργαλείο λέιζερ σε θέση η οποία θα μπορούσε να κάνει οποιοδήποτε άτομο να κοιτάξει ηθελημένα ή αθέλητα απευθείας μέσα σε ακτίνα λέιζερ. Θα μπορούσε να προκληθεί σοβαρή βλάβη των ματιών από το κοίταγμα μέσα στην ακτίνα. Εγκατάσταση του λέιζερ Το λέιζερ διευκολύνει την εγκατάστασή του σε διάφορες μορφές, γεγονός που το καθιστά χρήσιμο για πολλές εφαρμογές. Χειροκίνητη περιστροφή κεφαλής Η μονάδα λέιζερ έχει σχεδιαστεί με προστατευτικό κλωβό από κράμα γύρω από την περιστροφική κεφαλή, για την αποτροπή αθέλητης πρόκλησης ζημιάς από τις δραστηριότητες στο εργοτάξιο. Μπορείτε ακόμα να κατευθύνετε την ακτίνα για να δημιουργήσετε ή να μεταφέρετε ένα σημάδι, πατώντας μία φορά τη λειτουργία σάρωσης και μετακινώντας την κουκκίδα χρησιμοποιώντας τα κουμπιά δεξιόστροφης/ αριστερόστροφηςκατεύθυνσης. Τοποθέτηση στον τοίχο (εικ. C, M) Το στήριγμα για τον τοίχο χρησιμοποιείται για την τοποθέτηση του λέιζερ σε μια σιδηροτροχιά τοίχου για την παροχή βοήθειας στην εγκατάσταση ψευδοροφών και σε άλλα ειδικά έργα ευθυγράμμισης.

ΠΡΟΣΟΧΗ: Προτού συνδέσετε τη στάθμη του λέιζερ στη σιδηροτροχιά τοίχου ή στη γωνία της οροφής, βεβαιωθείτε ότι η σιδηροτροχιά ή η γωνία έχει ασφαλίσει σωστά.

1. Τοποθετήστε το λέιζερ στη βάση στερέωσης

ευθυγραμμίζοντας την οπή βίδας 5/8–11 στον προσαρμογέα για τρίποδο (

, Εικ. C) που έχει συνδεθεί στο κάτω μέρος του λέιζερ με την οπή

στη βάση στερέωσης. Περιστρέψτε το κουμπί στερέωσης

2. Με την κλίμακα μέτρησης

του στηρίγματος τοίχου να βλέπει προς εσάς, χαλαρώστε το κομβίο ασφάλισης

του στηρίγματος τοίχου για να ανοίξετε τις σιαγόνες του σφιγκτήρα.

3. Τοποθετήστε τις σιαγόνες του σφιγκτήρα γύρω από τη

σιδηροτροχιά τοίχου ή τη γωνία οροφής και συσφίξτε το κομβίο ασφάλισης σφιγκτήρα

του στηρίγματος τοίχου για να κλείσετε τις σιαγόνες του σφιγκτήρα. Βεβαιωθείτε ότι το κομβίο ασφάλισης σφιγκτήρα του στηρίγματος τοίχου συσφίχθηκε με ασφάλεια προτού προχωρήσετε.

ΠΡΟΣΟΧΗ: Εκτός από το το κομβίο ασφάλισης σφιγκτήρα του στηρίγματος τοίχου, να χρησιμοποιείτε πάντοτε έναν αναρτήρα καλωδίου οροφής ή ανάλογο εξοπλισμό για να ασφαλίσει η στάθμη του λέιζερ κατά την τοποθέτηση σε τοίχο. Περάστε το σύρμα μέσω της λαβής της στάθμης του λέιζερ. ΜΗΝ περνάτε το σύρμα μέσω του προστατευτικού μεταλλικού περιβλήματος. Επιπλέον, μπορούν να χρησιμοποιηθούν βίδες για την απευθείας στερέωση στον τοίχο του στηρίγματος τοίχου ως αντιστήριγμα. Οι οπές για τις βίδες

βρίσκονται στο επάνω μέρος του στηρίγματος τοίχου.

4. Χρησιμοποιώντας το κομβίο ευθυγράμμισης βάσης

προσεγγίστε μια θέση στάθμης από τον τοίχο.135

5. Το λέιζερ μπορεί να ρυθμιστεί προς τα επάνω και προς τα

κάτω στο ύψος μετατόπισης που είναι επιθυμητό για την εργασία. Για να αλλάξετε το ύψος, χαλαρώστε το κομβίο

που βρίσκεται αριστερά του στηρίγματος

6. Περιστρέψτε το κομβίο ρύθμισης

, που βρίσκεται δεξιά του στηρίγματος τοίχου, για να μετακινήσετε τη στάθμη του λέιζερ προς τα επάνω και προς τα κάτω προκειμένου να ρυθμίσετε το ύψος. Χρησιμοποιήστε την κλίμακα

του στηρίγματος τοίχου για να σημειώσετε την ένδειξήσας. ΣΗΜΕΙΣΗ: Ενδέχεται να είναι χρήσιμο να θέσετε σε λειτουργία τη συσκευή και να περιστρέψετε την περιστροφική κεφαλή έτσι ώστε να αφήσει μια κουκίδα στην κλίμακα του λέιζερ. Η κάρτα στόχου DeWALT έχει σημειωθεί στα 38mm, κατά συνέπεια, ίσως να είναι ευκολότερο να ορίσετε τη μετατόπιση του λέιζερ σε 38mm κάτω από τη σιδηροτροχιά.

7. Μόλις τοποθετήσετε το λέιζερ στο επιθυμητό ύψος,

συσφίξτε το κομβίο ασφάλισης

για να διατηρηθεί αυτή

Τοποθέτηση σε τρίποδο (εικ. C)

1. Τοποθετήστε το τρίποδο με ασφάλεια και ρυθμίστε το στο

2. Βεβαιωθείτε ότι το επάνω μέρος του τριπόδου είναι κατά

προσέγγιση επίπεδο. Το λέιζερ θα ευθυγραμμιστεί από μόνο του εάν το επάνω μέρος του τριπόδου είναι επίπεδο με προσέγγιση ± 5˚. Εάν το λέιζερ τοποθετηθεί εκτός της ευθείας σε μεγάλο βαθμό, θα ακουστεί ένας ήχος μπιπ μόλις προσεγγίσει το εύρος ευθυγράμμισής του. Δεν θα προκληθεί βλάβη στο λέιζερ, αλλά δεν θα λειτουργεί σε μια κατάσταση «εκτός ευθείας».

3. Ασφαλίστε το λέιζερ στο τρίποδο συνδέοντας τον

προσαρμογέα για τρίποδο

όπως δείχνει η Εικόνα C στο σώμα του λέιζερ. Ο αντάπτορας μπορεί να τοποθετηθεί στο κάτω μέρος για λειτουργία οριζόντιου αλφαδιάσματος (

ή πλευρικά για λειτουργία κατακόρυφου αλφαδιάσματος

. Τοποθετήστε όλο το συγκρότημα πάνω στο τρίποδο και βιδώστε το περιστροφικό κουμπί με σπείρωμα στο θηλυκό σπείρωμα που διαθέτει ο προσαρμογέας για τρίποδο. ΣΗΜΕΙΣΗ: Βεβαιωθείτε ότι το τρίποδο με το οποίο εργάζεστε διαθέτει βίδα με σπείρωμα 5/8"–11 για να εξασφαλιστεί η ασφαλής στερέωση.

4. Θέστε το λέιζερ σε λειτουργία και ρυθμίστε την ταχύτητα

περιστροφής και τα χειριστήρια σύμφωνα με τις επιθυμίεςσας. Τοποθέτηση στο δάπεδο (εικ. D) Η στάθμη του λέιζερ μπορεί να τοποθετηθεί απευθείας στο δάπεδο για εφαρμογές στάθμης και αλφαδιού, όπως τα τοιχώματα πλαισίωσης.

1. Τοποθετήστε το λέιζερ σε μια σχετικά ομαλή και επίπεδη

επιφάνεια από την οποία δεν θα μετακινηθεί.

2. Τοποθετήστε το λέιζερ σε ρύθμιση στάθμης

3. Θέστε το λέιζερ σε λειτουργία και ρυθμίστε την ταχύτητα

περιστροφής και τα χειριστήρια σύμφωνα με τις επιθυμίεςσας. ΣΗΜΕΙΣΗ: Είναι πιο εύκολο να ρυθμίσετε το λέιζερ για εφαρμογές τοίχου, εάν η ταχύτητα περιστροφής οριστεί σε 0 σ.α.λ. και εφόσον χρησιμοποιηθεί το τηλεχειριστήριο για την ευθυγράμμιση του λέιζερ με τις ενδείξεις ελέγχου. Το τηλεχειριστήριο επιτρέπει τη ρύθμιση του λέιζερ από ένα μόνο

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Μην τοποθετείτε το λέιζερ σε τέτοια θέση που μπορεί να προκαλέσει κάποιον να κοιτάξει, σκόπιμα ή μη, στη δέσμη λέιζερ. Μπορεί να προκληθεί σοβαρή βλάβη στα μάτια εάν κοιτάξετε μέσα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τηρείτε πάντοτε τις οδηγίες ασφαλείας και τους ισχύοντεςκανονισμούς.

• Για να επεκτείνετε τη διάρκεια ζωής της μπαταρίας ανά φόρτιση, απενεργοποιείτε το λέιζερ όταν δεν το χρησιμοποιείτε.

• Για να διασφαλίζεται η ακρίβεια της εργασίας σας, ελέγχετε συχνά τη βαθμονόμηση του λέιζερ. Ανατρέξτε στο τμήμα Έλεγχος βαθμονόμησης πεδίου στην ενότητα Συντήρηση λέιζερ.

• Προτού επιχειρήσετε να χρησιμοποιήσετε το λέιζερ, βεβαιωθείτε ότι το εργαλείο είναι τοποθετημένο σε σχετικά ομαλή, ασφαλή επιφάνεια.

• Να σημειώνετε πάντοτε το κέντρο της γραμμής ή της κουκκίδας του λέιζερ. Εάν σημειώσετε διαφορετικά τμήματα της δέσμης σε διαφορετικές χρονικές στιγμές, θα υπεισέλθει σφάλμα στις μετρήσεις σας.

• Για να αυξηθεί η απόσταση και η ακρίβεια της εργασίας σας, τοποθετήστε το λέιζερ στο μέσο της περιοχής εργασίας σας.

• Όταν συνδέετε σε τρίποδο ή τοίχο, στερεώστε το λέιζερ με ασφάλεια.

• Όταν εργάζεστε σε εσωτερικούς χώρους, η χαμηλή ταχύτητα περιστροφής της κεφαλής θα δημιουργήσει μια σαφώς φωτεινότερη γραμμή, ενώ η υψηλή ταχύτητα περιστροφής της κεφαλής θα δημιουργήσει μια σαφώς συμπαγή γραμμή.

• Για να αυξήσετε την ορατότητα της δέσμης, χρησιμοποιήστε γυαλιά ενίσχυσης για λέιζερ ή/και μια κάρτα στόχου λέιζερ για να βοηθηθείτε στον εντοπισμό της δέσμης.

• Οι ακραίες μεταβολές της θερμοκρασίας μπορούν να προκαλέσουν μετακίνηση ή μετατόπιση κτισμάτων, μεταλλικών τριπόδων, εξοπλισμού κ.λπ., γεγονός που μπορεί να επηρεάσει το βαθμό της ακρίβειας. Ελέγχετε την ακρίβεια συχνά ενόσω εργάζεστε.

• Όταν εργάζεστε με τον ψηφιακό ανιχνευτή λέιζερ της DeWALT, να ρυθμίζετε την ταχύτητα περιστροφής του λέιζερ στην ταχύτερη ρύθμιση.136

• Εάν το λέιζερ έχει υποστεί πτώση ή απότομο χτύπημα, φροντίστε να ελεγχθεί το σύστημα βαθμονόμησης από αρμόδιο κέντρο σέρβις προτού χρησιμοποιήσετε

Πίνακας χειρισμού λέιζερ (εικ. B)

1. Η μονάδα λέιζερ ελέγχεται κατά κύριο λόγο από το κουμπί

, το κουμπί τρόπου λειτουργίας

και το κουμπί λειτουργίας σάρωσης

Αυτά τα χαρακτηριστικά κατόπιν τροποποιούνται με χρήση του κουμπιού επιλογής άξονα

(DCE079R/G μόνο), και δύο κουμπιών ρύθμισης κατεύθυνσης/γωνίας ανύψωσης (

). Τα κουμπιά ρύθμισης κατεύθυνσης/ύψους ελέγχουν την κατεύθυνση περιστροφής της κεφαλής λέιζερ και επιπλέον ρυθμίζουν τη γωνία ανύψωση της ακτίνας όταν η μονάδα είναι σε λειτουργία κλίσης. Στον πίνακα ελέγχου βρίσκονται τέσσερις ενδεικτικές λυχνίες LED: τροφοδοσίας

, αλφαδιάσματος άξονα X

μόνο), αλφαδιάσματος άξονα Y

(DCE079R/G μόνο) και λειτουργίας Hi (λειτουργία κατά της μετατόπισης)

Ενεργοποίηση του λέιζερ (Εικ. A, B)

1. Εισάγετε το πλήρως φορτισμένο πακέτο μπαταρίας 18 V

όπως φαίνεται στην εικόναA.

2. Πατήστε απαλά το κουμπί τροφοδοσίας

ενεργοποιήσετε το λέιζερ. - Η ενδεικτική λυχνία LED τροφοδοσίας

θα ανάψει και η μονάδα θα αλφαδιαστεί αυτόματα. Αφού αλφαδιαστεί, η ακτίνα περιστρέφεται με την προεπιλεγμένη ρύθμιση ταχύτητας των 600 rpm και με δεξιόστροφη φορά. - Η λειτουργία αυτόματου αλφαδιάσματος ενεργοποιείται αυτόματα μετά την ενεργοποίηση της μονάδας. - Η λειτουργία Hi (κατά της μετατόπισης) ενεργοποιείται αυτόματα μετά από 10 δευτερόλεπτα. Η ενδεικτική λυχνία λειτουργίας Hi

θα είναι αναμμένη όταν είναι ενεργή η λειτουργία. - Πατήστε το κουμπί ταχύτητας/περιστροφής

προσαρμόσετε την ταχύτητα περιστροφής. Μπορείτε να αλλάξετε την κατεύθυνση με τα κουμπιά

- Η ακτίνα μπορεί να ρυθμιστεί για σάρωση σε λειτουργία 0°, 15°, 45° ή 90° μοιρών με χρήση του κουμπιού

Απενεργοποίηση του λέιζερ Πατήστε το κουμπί τροφοδοσίας για 3 δευτερόλεπτα για να απενεργοποιήσετε το λέιζερ. Η ενδεικτική λυχνία LED τροφοδοσίας δεν θα είναι αναμμένη πλέον. Κουμπιά στον πίνακα ελέγχου του λέιζερ (Εικ. B, J) Κουμπί τροφοδοσίας Για να απενεργοποιήσετε τελείως τη μονάδα λέιζερ, πρέπει να πιέσετε για 3 δευτερόλεπτα το κουμπί τροφοδοσίας στον πίνακα ελέγχου της μονάδας λέιζερ. Επίσης η μονάδα λέιζερ θα απενεργοποιηθεί αυτόματα αν παραμείνει σε κατάσταση νάρκης για 8 ώρες. ΣΗΜΕΙΣΗ: Πατήστε το κουμπί τροφοδοσίας στο τηλεχειριστήριο για να θέσετε τη μονάδα λέιζερ σε κατάσταση νάρκης. Στη λειτουργία νάρκης, όλες οι λειτουργίες της μονάδας λέιζερ απενεργοποιούνται εκτός από ένα περιοδικό αναβοσβήσιμο από τη λυχνία LED τροφοδοσίας στον πίνακα ελέγχου της μονάδας λέιζερ. Για να «αφυπνίσετε» τη μονάδα λέιζερ, πατήστε πάλι το κουμπί τροφοδοσίας στοτηλεχειριστήριο. Κουμπί ταχύτητας/περιστροφής Το κουμπί ταχύτητας

χρησιμοποιείται για τη ρύθμιση της ταχύτητας περιστροφής της ακτίνας λέιζερ με επιλογή από 4 προρρυθμισμένες ταχύτητες. Η ταχύτητα της κεφαλής θα κινηθεί μεταξύ των 4 επιλογών ταχύτητας, και κατόπιν οι επιλογές θα επαναλαμβάνονται με τη σειρά καθώς συνεχίζετε να πατάτε το κουμπί ταχύτητας/ περιστροφής. ΣΗΜΕΙΣΗ: Το κουμπί ταχύτητας/περιστροφής εκτελεί την ίδια λειτουργία με το κουμπί ταχύτητας/περιστροφής στοτηλεχειριστήριο. Κουμπί λειτουργίας σάρωσης 15˚/45˚/90˚ Το κουμπί λειτουργίας σάρωσης

χρησιμοποιείται για να θέτει την κεφαλή λέιζερ σε παλινδρομική κίνηση σάρωσης, ώστε να παράγεται μια μικρού μήκους, φωτεινή γραμμή λέιζερ. Αυτή η μικρού μήκους γραμμή είναι πολύ πιο φωτεινή και πιο ορατή από όταν η μονάδα είναι σε λειτουργία πλήρους περιστροφής. Χρήση τη λειτουργία σάρωση:

• Για είσοδο σε λειτουργία σάρωσης, πατήστε και αφήστε το κουμπί λειτουργίας σάρωσης

. Για να κινηθείτε μεταξύ των επιλογών γωνιών σάρωσης, συνεχίστε να πατάτε το κουμπί, έως ότου φθάσετε στην επιθυμητή γωνία. Επαναλάβετε τη διαδικασία αν θέλετε να αλλάξετε γωνία.

• Μπορείτε να ελέγξετε την κατεύθυνση της ζώνης σάρωσης με τα κουμπιά βέλους (

) στον πίνακα ελέγχου της μονάδας λέιζερ ή στο τηλεχειριστήριο. Κουμπί λειτουργίας κλίσης

• Για να ενεργοποιήσετε τη λειτουργία κλίσης, πατήστε το κουμπί λειτουργίας κλίσης στο πληκτρολόγιο του λέιζερ

• Για επιστροφή στη λειτουργία αυτόματου αλφαδιάσματος και την επανενεργοποίηση του πλήρους αυτόματου αλφαδιάσματος, πατήστε πάλι και κρατήστε πατημένο το κουμπί τρόπου λειτουργίας

Ρύθιση τη κατεύθυνση κλίση Όταν ενεργοποιηθεί η λειτουργία κλίσης, η μονάδα αυτόματα συμπλέκει τον άξονα X. Αυτό επιτρέπει στο χειριστή να δώσει κλίση στη μονάδα λέιζερ στην κατεύθυνση του άξονα X, όπως υποδεικνύεται από τα «στόχαστρα» στον προστατευτικό κλωβό. Η ενδεικτική λυχνία LED στον πίνακα ελέγχου της μονάδας λέιζερ (Εικ. B,

) θα υποδεικνύει την κατεύθυνση κλίσης που έχει επιλεγεί. Ο επιλεγμένος άξονας υποδεικνύεται από τις λυχνίες LED

DCE079R/G όνο: Σε ορισμένες περιπτώσεις μπορεί να είναι επιθυμητή η κλίση του λέιζερ να είναι στον άξονα Y. Μπορείτε137

να εναλλάξετε την κατεύθυνση της λειτουργίας κλίσης μεταξύ των αξόνων Y και X απλά πατώντας το κουμπί άξονα X-Y

πληκτρολόγιο. Ρύθιση του εγέθου τη κλίση Αφού ενεργοποιηθεί η λειτουργία κλίσης και είναι ενεργός ο επιθυμητός άξονας, το μέγεθος της κλίσης μπορεί να ρυθμιστεί

• Χρησιμοποιήστε τα κουμπιά πάνω και κάτω του πίνακα ελέγχου του λέιζερ (Εικ. B,

) για να γείρετε την κεφαλή του ρότορα του λέιζερ προς τα πάνω και κάτω. Κουμπιά βέλους (Εικ. J) Τα κουμπιά βέλους (

) χρησιμοποιούνται για διαφορετικές λειτουργίες, ανάλογα με τον τρόπο λειτουργίας της μονάδας

Σε λειτουργία οριζόντιου αυτόατου αλφαδιάσατο: τα κουμπιά βέλους ρυθμίζουν την κατεύθυνση της ακτίνας λέιζερ, δεξιόστροφα ή αριστερόστροφα, κατά την περιστροφή ή τη λειτουργία σάρωσης. Σε λειτουργία κατακόρυφου αυτόατου αλφαδιάσατο: τα κουμπιά βέλους μετακινούν την ακτίνα λέιζερ αριστερά

Σε λειτουργία κλίση: τα κουμπιά βέλους χρησιμοποιούνται για να προσδίδεται κλίση στην κεφαλή λέιζερ. Προειδοποίηση ύψους οργάνου Τα λέιζερ DCE074R και DCE079R/G έχει μια ενσωματωμένη λειτουργία συναγερμού η οποία προειδοποιεί το χρήστη αν η μονάδα έχει διαταραχθεί μετά το αυτόματο αλφάδιασμά της. Η μονάδα λέιζερ θα σταματήσει να περιστρέφεται, η ενδεικτική λυχνία LED στον πίνακα ελέγχου θα αναβοσβήνει και θα ηχεί ο

Για να πραγματοποιήσετε επαναφορά στη μονάδα λέιζερ για συνέχεια της χρήσης

• Απενεργοποιήστε και ενεργοποιήστε πάλι τη μονάδα χρησιμοποιώντας το κουμπί τροφοδοσίας στον πίνακα ελέγχου της μονάδας λέιζερ. ΣΗΜΕΙΣΗ: Πάντα να επαναλαμβάνετε τον έλεγχο της τοποθέτησης του λέιζερ αφού έχει ενεργοποιηθεί μια Προειδοποίηση ύψους οργάνου (λειτουργία Hi). Χρήση του τηλεχειριστηρίου (Εικ.B,E) (DCE079R/G) Το τηλεχειριστήριο επιτρέπει σε ένα άτομο να χρησιμοποιεί και να ρυθμίζει το λέιζερ από απόσταση. Το τηλεχειριστήριο διαθέτει ένα κουμπί τροφοδοσίας/κλίσης

, δύο κουμπιά βέλους (κατεύθυνση περιστροφής και γωνία κλίσης) (

), ένα κουμπί ρύθμισης γωνίας σάρωσης

και ένα κουμπί επιλογής άξονα

. Η λυχνία LED υποδεικνύει ότι εκπέμπεται ένα σήμα. Τηλεχειριστήριο: Κουμπί τρόπου λειτουργίας Πατήστε το κουμπί τρόπου λειτουργίας στο τηλεχειριστήριο

για να θέσετε τη μονάδα λέιζερ σε λειτουργία σάρωσης. Στη λειτουργία σάρωσης, όλες οι λειτουργίες της μονάδας λέιζερ απενεργοποιούνται εκτός από ένα περιοδικό αναβοσβήσιμο από τη λυχνία LED τροφοδοσίας (9) στον πίνακα ελέγχου της μονάδας λέιζερ. Για να «αφυπνίσετε» τη μονάδα λέιζερ, πατήστε πάλι το κουμπί τροφοδοσίας στο τηλεχειριστήριο. ΣΗΜΕΙΣΗ: Για να απενεργοποιήσετε πλήρως τη μονάδα λέιζερ, πρέπει να πατήσετε το κουμπί τροφοδοσίας στον πίνακα ελέγχου της μονάδας λέιζερ. Η μονάδα λέιζερ θα απενεργοποιηθεί αυτόματα και αν παραμείνει σε λειτουργία νάρκης για 8 ώρες. Τηλεχειριστήριο: Κουμπιά τρόπου λειτουργίας Το περιστροφικό λέιζερ από προεπιλογή περιστρέφεται δεξιόστροφα 360° με ταχύτητα 600 rpm όταν ενεργοποιηθεί. Η ταχύτητα μπορεί να επιλεγεί κυκλικά από τις διαθέσιμες επιλογές rpm με χρήση του κουμπιού ταχύτητας

Τηλεχειριστήριο: Κουμπί λειτουργίας κλίσης (Εικ. B, E) Για να ενεργοποιήσετε τη λειτουργία κλίσης, πατήστε το κουμπί τρόπου λειτουργίας στο τηλεχειριστήριο

επιστροφή στη λειτουργία αυτόματου αλφαδιάσματος και την επανενεργοποίηση του πλήρως αυτόματου αλφαδιάσματος, πατήστε πάλι και κρατήστε πατημένο το κουμπί τρόπου λειτουργίας

Ρύθιση τη κατεύθυνση κλίση: Όταν ενεργοποιηθεί η λειτουργία κλίσης, η μονάδα αυτόματα συμπλέκει τον άξονα X. Αυτό επιτρέπει στο χειριστή να δώσει κλίση στη μονάδα λέιζερ στην κατεύθυνση του άξονα X, όπως υποδεικνύεται από τα «στόχαστρα» στον προστατευτικό κλωβό. Σε ορισμένες περιπτώσεις μπορεί να είναι επιθυμητή η κλίση του λέιζερ να είναι στον άξονα Y. Μπορείτε να εναλλάξετε την κατεύθυνση της λειτουργίας κλίσης μεταξύ των αξόνων Y και X, απλά πατώντας το κουμπί άξονα X-Y

Η ενδεικτική λυχνία LED στον πίνακα ελέγχου της μονάδας λέιζερ (Εικ.B,

) θα υποδεικνύει την κατεύθυνση κλίσης που έχει επιλεγεί. Ο επιλεγμένος άξονας υποδεικνύεται από τις λυχνίες LED (

Ρύθιση του εγέθου τη κλίση: Αφού ενεργοποιηθεί η λειτουργία κλίσης και είναι ενεργός ο επιθυμητός άξονας, το μέγεθος της κλίσης μπορεί να ρυθμιστεί

• Χρησιμοποιήστε τα κουμπιά βέλους πάνω και κάτω του τηλεχειριστηρίου (Εικ. E: (

) για να γείρετε την κεφαλή ρότορα του λέιζερ προς τα πάνω και κάτω. Τηλεχειριστήριο: Κουμπιά βέλους Τα κουμπιά βέλους (

) χρησιμοποιούνται για διαφορετικές λειτουργίες, ανάλογα με τον τρόπο λειτουργίας της μονάδας λέιζερ. Σε λειτουργία οριζόντιου αυτόατου αλφαδιάσατο:

• Τα βέλη πάνω και κάτω

ρυθμίζουν το μήκος της γραμμής λέιζερ στη λειτουργία σάρωσης.138

• Τα βέλη αριστερά και δεξιά

ρυθμίζουν την κατεύθυνση της ακτίνας λέιζερ σε λειτουργία Σάρωσης ή σε λειτουργία Στόχευσης (0 rpm). Σε λειτουργία κατακόρυφου αυτόατου αλφαδιάσατο:

) ρυθμίζουν τη θέση της γραμμής λέιζερ σε λειτουργία σάρωσης και μετακινούν την ακτίνα λέιζερ αριστερά και δεξιά. Σε λειτουργία κλίση:

) χρησιμοποιούνται για να προσδίδεται κλίση στην κεφαλή λέιζερ προς τα πάνω ή κάτω στις κατευθύνσεις X και Y όπως επισημαίνεται πάνω στον προστατευτικό κλωβό της μονάδας λέιζερ. Τηλεχειριστήριο: Κουμπί ταχύτητας/ περιστροφής Το κουμπί ταχύτητας/ περιστροφής

χρησιμοποιείται για την προσαρμογή της ταχύτητας της δέσμης λέιζερ μεταξύ 4 προεπιλεγμένων ταχυτήτων. ΣΗΜΕΙΣΗ: Το κουμπί ταχύτητας/ περιστροφής εκτελεί την ίδια λειτουργία με το κουμπί ταχύτητας/ περιστροφής του πίνακα χειρισμού της συσκευής λέιζερ. Τηλεχειριστήριο: Κουμπί λειτουργίας

15˚/45˚/90˚ Το κουμπί λειτουργίας σάρωσης

χρησιμοποιείται για να κάνει την κεφαλή λέιζερ να σαρώνει εμπρός-πίσω, δημιουργώντας μια μικρού πάχους, φωτεινή γραμμή λέιζερ. Η μικρού πάχους γραμμή είναι πιο φωτεινή και πιο ορατή σε σχέση με όταν η συσκευή είναι σε λειτουργία περιστροφής με τη μέγιστη ταχύτητα. Χρήση τη λειτουργία σάρωση:

1. Για είσοδο στη λειτουργία σάρωσης, πιέστε και αφήστε το

κουμπί λειτουργίας σάρωσης. Για έξοδο από τη λειτουργία σάρωσης, πιέστε και αφήστε το κουμπί πάλι.

2. Το μέγεθος και η κατεύθυνση της ζώνης σάρωσης μπορεί να

ελεγχθεί με τα κουμπιά βέλους που βρίσκονται στον πίνακα χειρισμού της συσκευής λέιζερ ή στο τηλεχειριστήριο. Για πιο λεπτομερή επεξήγηση, ανατρέξτε στο τμήμα Κουπιά βέλου στην ενότητα Κουμπιά πίνακα χειρισμού λέιζερ. ΑΞΕΣΟΥΑΡ ΛΕΙΖΕΡ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Επειδή τα αξεσουάρ που δεν διατίθενται από την DeWALT, δεν έχουν δοκιμαστεί μ› αυτό το προϊόν, η χρήση τέτοιου είδους αξεσουάρ θα μπορούσε να είναι επικίνδυνη. Για να μειώσετε τον κίνδυνο τραυματισμού, με τη συσκευή αυτή, θα πρέπει να χρησιμοποιείτε μόνο αξεσουάρ που συνιστά η DeWALT. Για περισσότερες πληροφορίες σχετικά με τα κατάλληλα αξεσουάρ συμβουλευτείτε τον τοπικό σας αντιπρόσωπο. Αν χρειάζεστε βοήθεια στον εντοπισμό οποιουδήποτε αξεσουάρ, επισκεφθείτε τον ιστότοπό μας: www.DeWALT.com Γυαλιά ενίσχυσης λέιζερ (εικ.F) Αυτού του είδους τα γυαλιά με κόκκινους φακούς βελτιώνουν την ορατότητα της δέσμης λέιζερ υπό συνθήκες υψηλού φωτισμού ή σε μεγάλες αποστάσεις, όταν το λέιζερ χρησιμοποιείται σε εφαρμογές σε εσωτερικούς χώρους. Τα γυαλιά αυτά δεν είναι απαραίτητα για το χειρισμό του λέιζερ.

ΚΙΝΔΥΝΟΣ: Για να ελαττωθεί ο κίνδυνος σοβαρού προσωπικού τραυματισμού, ποτέ μην κοιτάξετε απευθείας στη δέσμη λέιζερ, με ή χωρίς αυτά τα γυαλιά.

ΠΡΟΣΟΧΗ: Τα γυαλιά αυτά δεν είναι εγκεκριμένα γυαλιά ασφαλείας και δεν πρέπει να χρησιμοποιούνται κατά το χειρισμό άλλων εργαλείων. Τα γυαλιά αυτά δεν εμποδίζουν την είσοδο της δέσμης λέιζερ στα μάτια σας. Ψηφιακός ανιχνευτής λέιζερ: DW0743R (κόκκινη ακτίνα) και DW0743G (πράσινη ακτίνα) (Εικ.H,I) Ορισμένα κιτ λέιζερ περιλαμβάνουν έναν ψηφιακό ανιχνευτή λέιζερ DeWALT. Ο ψηφιακός ανιχνευτής λέιζερ DeWALT σας επιτρέπει να εντοπίσετε μια ακτίνα λέιζερ που εκπέμπεται από ένα περιστροφικό λέιζερ, σε συνθήκες έντονου φωτισμού ή σε μεγάλες αποστάσεις. Ο ανιχνευτής μπορεί να χρησιμοποιηθεί και σε εσωτερικούς και σε εξωτερικούς χώρους, όταν είναι δύσκολο να διακρίνετε την ακτίνα λέιζερ. Ο ανιχνευτής δεν είναι κατάλληλος για χρήση με μη περιστροφικά λέιζερ αλλά είναι συμβατός με τα περισσότερα περιστροφικά λέιζερ κόκκινης ακτίνας (DW0743R) και πράσινης ακτίνας (DW0743G). Μπορεί να ρυθμιστεί να υποδεικνύει τη θέση της ακτίνας λέιζερ προς τα πλησιέστερα 3 mm ή το πλησιέστερο 1 mm. Ο ανιχνευτής παρέχει και οπτικά σήματα μέσα από το παράθυρο οθόνης

και ηχητικά σήματα μέσω

για να υποδείξει τη θέση της ακτίναςλέιζερ. Ο ψηφιακός ανιχνευτής λέιζερ DeWALT μπορεί να χρησιμοποιηθεί με ή χωρίς το σφιγκτήρα ανιχνευτή. Όταν χρησιμοποιείται με το σφιγκτήρα, ο ανιχνευτής μπορεί να τοποθετηθεί πάνω σε βαθμονομημένη ράβδο, σε τοπογραφικό κοντάρι, ορθοστάτη ή στύλο. Μπαταρίες (Εικ. H) Ο ψηφιακός ανιχνευτής λέιζερ λειτουργεί με μία μπαταρία των 9

V. Για να εγκαταστήσετε την παρεχόμενη μπαταρία, ανασηκώστε

το κάλυμμα του διαμερίσματος μπαταρίας

. Τοποθετήστε την μπαταρία 9 V μέσα στο διαμέρισμα ευθυγραμμίζοντας την μπαταρία όπως δείχνει η εικόνα. Στοιχεία ελέγχου του ανιχνευτή (Εικ. I) Ο ανιχνευτής ελέγχεται από το κουμπί τροφοδοσίας

κουμπί επιλογής ακρίβειας

Αν πατηθεί μία φορά το κουμπί τροφοδοσίας, ο ανιχνευτής ενεργοποιείται. Το πάνω μέρος του παραθύρου οθόνης δείχνει το εικονίδιο ακρίβειας

και το εικονίδιο έντασης

. Για να μειώσετε την ένταση ήχου του ηχητικού σήματος που εκπέμπει ο αισθητήρας όταν ανιχνεύει μια ακτίνα λέιζερ, πατήστε πάλι το κουμπί: ένα από τα ημικύκλια δίπλα στο εικονίδιο κόρνας θα πάψει να εμφανίζεται. Για να απενεργοποιήσετε το ηχητικό σήμα, πατήστε το κουμπί μια τρίτη φορά και το εικονίδιο έντασης ήχου θα πάψει να εμφανίζεται. Ο ψηφιακός ανιχνευτής λέιζερ DeWALT διαθέτει και μια λειτουργία αυτόματης απενεργοποίησης. Αν δεν πέσει μια ακτίνα περιστροφικού λέιζερ στο παράθυρο ανίχνευσης ακτίνας,139

ή δεν πατηθεί κανένα κουμπί, ο ανιχνευτής θα απενεργοποιηθεί αυτόματα μετά από περίπου 30λεπτά. Όταν είναι ενεργοποιημένος ο ανιχνευτής, στο πάνω μέρος του παραθύρου εμφανίζεται ένα εικονίδιο σχετικά με την επιλεγμένη ακρίβεια. Θα εμφανίζεται είτε το εικονίδιο ακρίβειας ±1mm

, είτε το εικονίδιο ακρίβειας ±3mm

. Όταν εμφανίζεται το εικονίδιο ακρίβειας ±1mm, αυτό σημαίνει ότι ο ανιχνευτής θα δίνει ένδειξη «στο σωστό επίπεδο» μόνο όταν η ακτίνα λέιζερ είναι στο σωστό επίπεδο ή όχι περισσότερο από 1mm πάνω ή κάτω από αυτό. Όταν εμφανίζεται το εικονίδιο ακρίβειας ±3mm, αυτό σημαίνει ότι ο ανιχνευτής θα δίνει ένδειξη «στο σωστό επίπεδο» μόνο όταν η ακτίνα λέιζερ είναι στο σωστό επίπεδο ή όχι περισσότερο από 3mm πάνω ή κάτω από αυτό. Πατήστε μία φορά το κουμπί επιλογής ακρίβειας

αλλάξετε την επιλογή ακρίβειας. Λειτουργία του ανιχνευτή (Εικ. I)

1. Εγκαταστήστε και ρυθμίστε τη θέση του περιστροφικού

λέιζερ που θα χρησιμοποιήσετε, σύμφωνα με τις οδηγίες του κατασκευαστή. Ενεργοποιήστε το λέιζερ και βεβαιωθείτε ότι περιστρέφεται και εκπέμπει ακτίνα λέιζερ. ΣηΜΕιΩΣη: Αυτός ο ανιχνευτής έχει σχεδιαστεί για να χρησιμοποιείται μόνο με περιστροφικό λέιζερ. Ο ανιχνευτής δεν θα λειτουργεί με στατικό αλφάδι λέιζερ ακτίνας.

2. Ενεργοποιήστε τον ανιχνευτής πατώντας το κουμπί

τροφοδοσίας/έντασης ήχου

3. Ρυθμίστε την ένταση του ήχου όπως επιθυμείτε, σύμφωνα

με όσα περιγράφονται στο τμήμα Στοιχεία ελέγχου τουανιχνευτή.

4. Ρυθμίστε τη θέση του ανιχνευτή έτσι ώστε το παράθυρο

να κοιτάζει προς την ακτίνα λέιζερ που παράγεται από το περιστροφικό λέιζερ. Μετακινήστε τον ανιχνευτή προς τα πάνω ή κάτω εντός της αναμενόμενης περιοχής της ακτίνας, έως ότου τον έχετε κεντράρει. Για πληροφορίες σχετικά με τις ενδείξεις του παραθύρου οθόνης και τις ενδείξεις ηχητικών σημάτων, ανατρέξτε στον πίνακα με τίτλο Ενδείξεις.

5. Χρησιμοποιήστε τις εγκοπές σήμανσης

σημαδέψετε με ακρίβεια τη θέση της ακτίνας λέιζερ.

της ευθείας Σε ευθεία

αργό σήμα αργό σήμα ηχητικά σήματα Στερέωση σε βαθμονομημένη ράβδο (Εικ. K) Για να ασφαλίσετε τον ανιχνευτή σας πάνω σε μια βαθμονομημένη ράβδο, πρώτα συνδέστε τον ανιχνευτής στο σφιγκτήρα χρησιμοποιώντας το περιστροφικό κουμπί με σπείρωμα 1/4»-20

στο πίσω μέρος του σφιγκτήρα. Περάστε τις τροχιές ολίσθησης

στο σφιγκτήρα γύρω από τη ράγα

στη βαθμονομημένη ράβδο.

1. Ρυθμίστε τη θέση του ανιχνευτή στο ύψος που χρειάζεται

και περιστρέψτε το κουμπί του σφιγκτήρα αριστερόστροφα για να σφίξετε τις σιαγόνες του σφιγκτήρα γύρω από τη βαθμονομημένη ράβδο, στερεώνοντας έτσι το σφιγκτήρα

2. Για να κάνετε προσαρμογές στο ύψος, λασκάρετε ελαφρά το

σφιγκτήρα, ρυθμίστε τη νέα θέση του και σφίξτε τον πάλι. Καθαρισμός και αποθήκευση του

• Ακαθαρσίες και γράσο μπορούν να απομακρυνθούν από το εξωτερικό του ανιχνευτή με ένα πανί ή μια μαλακή, μη μεταλλική βούρτσα.

• Ο ψηφιακός ανιχνευτής λέιζερ DeWALT είναι αδιάβροχος. Σε περίπτωση που ο ανιχνευτής σας πέσει μέσα σε λάσπη, υγρό σκυρόδεμα ή παρόμοιο υλικό, απλά ξεπλύνετέ τον με νερό. Μη χρησιμοποιήσετε νερό υπό υψηλή πίεσης, π.χ. από πιεστικό καθαρισμού.

• Το καλύτερο μέρος αποθήκευσης είναι ένα δροσερό και ξηρό μέρος, μακριά από το άμεσο ηλιακό φως και από υπερβολική ζέστη ή κρύο. Σέρβις του ανιχνευτή Εκτός από τις μπαταρίες, δεν υπάρχουν στον ψηφιακό ανιχνευτή΄λέιζερ άλλα εξαρτήματα που επιδέχονται σέρβις από το χρήστη. Μην αποσυναρμολογήσετε τη μονάδα. Η μη εξουσιοδοτημένη επέμβαση στον ανιχνευτή λέιζερ θα καταστήσει άκυρη κάθε εγγύηση. Αντιμετώπιση προβλημάτων του ανιχνευτή Ο ανιχνευτης δεν ενεργοποιειται.

• Πιέστε και αφήστε ελεύθερο το κουμπί τροφοδοσίας.

• Ελέγξτε για να δείτε ότι η μπαταρία είναι τοποθετημένη και στη σωστή θέση.

• Αν ο ανιχνευτής είναι πολύ κρύος, αφήστε τον να ζεσταθεί σε μια θερμαινόμενη περιοχή.

• Αντικαταστήστε τη μπαταρία των 9 V. Ενεργοποιήστε τη

• Αν και πάλι δεν ενεργοποιείται ο ανιχνευτής, παραδώστε τον σε ένα κέντρο σέρβις της DeWALT. Το ηχειο του ανιχνευτη δεν παραγει ηχο

• Βεβαιωθείτε ότι ο ανιχνευτής είναι ενεργοποιημένος.

• Πιέστε το κουμπί έντασης ήχου. Αυτό θα αλλάξει κατάσταση μεταξύ ενεργοποίησης και απενεργοποίησης.

• Βεβαιωθείτε ότι η μονάδα λέιζερ είναι ενεργοποιημένη και ότι εκπέμπει ακτίνα λέιζερ.140

• Αν και πάλι δεν παράγει ήχο ο ανιχνευτής, παραδώστε τον σε ένα κέντρο σέρβις της DeWALT. Δεν ανταποκρινεται σε ακτινα απο αλλη μοναδα λεϊζερ.

• Ο ψηφιακός ανιχνευτής λέιζερ DeWALT έχει σχεδιαστεί για να λειτουργεί μόνο με περιστροφικά λέιζερ. Ο ανιχνευτης παραγει ηχο αλλα το παραθυρο οθονης lcd δεν λειτουργει.

• Αν ο ανιχνευτής είναι πολύ κρύος, αφήστε τον να ζεσταθεί σε μια θερμαινόμενη περιοχή.

• Αν και πάλι δεν λειτουργεί το παράθυρο οθόνης LCD, παραδώστε τον ανιχνευτή σε ένα κέντρο σέρβις της DeWALT. Βαθμονομημένη ράβδος δομικών έργων (Εικ. L)

ΚΙΝΔΥΝΟΣ: ΠΟΤΕ μην επιχειρήσετε να χρησιμοποιήσετε βαθμονομημένη ράβδο σε συνθήκες καταιγίδας ή κοντά σε εναέρια ηλεκτρικά καλώδια. Μπορεί να προκληθεί θάνατος ή σοβαρός τραυματισμός. Ορισμένα κιτ λέιζερ περιλαμβάνουν βαθμονομημένη ράβδο. Η βαθμονομημένη ράβδος DeWALT φέρει κλίμακες μέτρησης και στις δύο πλευρές και είναι κατασκευασμένη με τηλεσκοπικά τμήματα. Ένα ελατηριωτό κουμπί ενεργοποιεί μια ασφάλιση που μπορεί να συγκρατεί τη βαθμονομημένη ράβδο σε διάφοραμήκη. Στην μπροστινή πλευρά της βαθμονομημένης ράβδου, η κλίμακα μέτρησης ξεκινά στο κάτω μέρος. Χρησιμοποιήστε την κλίμακα αυτή για μέτρηση από τη στάθμη του εδάφους προς τα πάνω σε εργασίες ισοπέδωσης ή αλφαδιάσματος. Η πίσω πλευρά της βαθμονομημένης ράβδου έχει σχεδιαστεί για μέτρηση του ύψους οροφών, οριζόντιων δοκαριών κλπ. Εκτείνετε πλήρως το πάνω τμήμα της βαθμονομημένης ράβδου έως ότου το κουμπί ασφαλίσει στο προηγούμενο τμήμα. Εκτείνετε αυτό το τμήμα είτε έως ότου ασφαλίστε στο επόμενο τμήμα ή έως ότου η βαθμονομημένη ράβδος έρθει σε επαφή με την οροφή ή το οριζόντιο δοκάρι. Το ύψος μπορείτε να το διαβάσετε εκεί που το τελευταίο εκτεταμένο τμήμα εξέρχεται από το προηγούμενο κατώτερο τμήμα, όπως φαίνεται στην ΕικόναL.

Η μονάδα λέιζερ DeWALT έχει σχεδιαστεί έτσι ώστε να λειτουργεί για μεγάλο χρονικό διάστημα με την ελάχιστη δυνατή συντήρηση. Η συνεχής ικανοποιητική λειτουργία εξαρτάται από τη σωστή φροντίδα και τον τακτικό καθαρισμό του εργαλείουλέιζερ. Συντήρηση του λέιζερ

• Υπό ορισμένες συνθήκες στο γυάλινος φακό μπορεί να συλλεχθούν κάποιες ακαθαρσίες ή υπολείμματα. Αυτό θα επηρεάσει την ποιότητα της ακτίνας και την εμβέλεια λειτουργίας. Ο φακός πρέπει να καθαρίζεται με μια μπατονέτα που έχετε υγράνει με νερό.

• Το εύκαμπτο λαστιχένιο προστατευτικό μπορείτε να το καθαρίσετε με ένα υγρό ύφασμα που δεν αφήνει χνούδι, όπως ένα βαμβακερό ύφασμα. ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΜΟΝΟ ΝΕΡΟ — ΜΗ χρησιμοποιείτε καθαριστικά ή διαλύτες. Αφήστε τη μονάδα να στεγνώσει πριν τη φυλάξετε.

• Για να εξασφαλίσετε ακρίβεια στην εργασία σας, ελέγχετε συχνά τη βαθμονόμηση του λέιζερ. Ανατρέξτε στο τμήμα Επιτόπιος έλεγχος βαθμονόμησης.

• Οι έλεγχοι βαθμονόμησης όπως και άλλες εργασίες συντήρησης και επισκευής μπορούν να γίνονται από κέντρα σέρβις DeWALT. Δύο δωρεάν έλεγχοι βαθμονόμησης περιλαμβάνονται στη Σύμβαση Δωρεάν σέρβις ενός έτους της DeWALT.

• Όταν δεν χρησιμοποιείτε το εργαλείο λέιζερ, να το φυλάσσετε στην παρεχόμενη θήκη μεταφοράς.

• Μη φυλάξετε το εργαλείο λέιζερ στη θήκη μεταφοράς αν είναι βρεγμένο. Στεγνώστε τα εξωτερικά του μέρη με ένα μαλακό, στεγνό πανί και αφαιρέστε τη μονάδα λέιζερ να

• Μην αποθηκεύετε το εργαλείο λέιζερ σε θερμοκρασίες κάτω από -18 ˚C ή πάνω από 41 ˚C.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μη χρησιμοποιήσετε διαλύτες ή άλλα σκληρά χημικά για καθαρισμό των μη μεταλλικών μερών του εργαλείου. Τα χημικά αυτά μπορεί να εξασθενήσουν τα υλικά που χρησιμοποιούνται σ› αυτά τα μέρη του εργαλείου. Χρησιμοποιείτε ένα πανί που έχει υγρανθεί μόνο με νερό και ήπιο σαπούνι. Μην επιτρέψετε ποτέ να εισέλθει υγρό στο εσωτερικό της μονάδας και μη βυθίσετε ποτέ οποιοδήποτε μέρος της μονάδας σε υγρό. Ποτέ μη χρησιμοποιήσετε πεπιεσμένο αέρα για να καθαρίσετε το λέιζερ. Επιτόπιος έλεγχος βαθμονόμησης (Εικ.O, P) Οι επιτόπιοι έλεγχοι βαθμονόμησης πρέπει να γίνονται συχνά. Αυτό το τμήμα παρέχει οδηγίες για την πραγματοποίηση απλών επιτόπιων ελέγχων βαθμονόμησης στο περιστροφικό σας λέιζερ DeWALT. Οι επιτόπιοι έλεγχοι βαθμονόμησης δεν βαθμονομούν το λέιζερ. Δηλαδή, αυτοί οι έλεγχοι δεν διορθώνουν σφάλματα στη δυνατότητα του λέιζερ για οριζόντιο ή κατακόρυφο αλφάδιασμα. Αντί αυτού, οι έλεγχοι υποδεικνύουν αν το λέιζερ παρέχει ή όχι σωστή γραμμή οριζόντιου και κατακόρυφου αλφαδιάσματος. Αυτοί οι έλεγχοι δεν μπορούν να υποκαταστήσουν την επαγγελματική βαθμονόμηση που γίνεται από ένα κέντρο σέρβις DeWALT. Έλεγχος βαθμονόμησης στάθμης (άξονας X)

1. Τοποθετήστε ένα τρίποδο ανάμεσα σε δύο τοίχους που

βρίσκονται σε απόσταση τουλάχιστον 15 m. Η ακριβής θέση του τρίποδου δεν είναι κρίσιμης σημασίας.

2. Τοποθετήστε τη συσκευή λέιζερ στο τρίποδο έτσι ώστε ο

άξονας X να στοχεύει απευθείας προς έναν από τους τοίχους.

3. Ενεργοποιήστε τη συσκευή λέιζερ και αφήστε την να

ευθυγραμμιστεί αυτόματα.

4. Σημειώστε και μετρήστε τα σημεία A και B επάνω στους

τοίχους, όπως φαίνεται στην εικόναO.

5. Περιστρέψτε ολόκληρη τη συσκευή λέιζερ κατά 180º έτσι

ώστε ο άξονας X να στοχεύει απευθείας στον απέναντι τοίχο.141

ΣΗΜΕΙΣΗ: Ο έλεγχος αυτός πρέπει να πραγματοποιείται σε τοίχο με ύψος ίσο με το ύψος του πιο ψηλού τοίχου στον οποίο θα χρησιμοποιηθεί το λέιζερ. Για την προστασία του περιβάλλοντος Χωριστή συλλογή. Τα προϊόντα και οι μπαταρίες που επισημαίνονται με αυτό το σύμβολο δεν πρέπει να απορρίπτονται μαζί με τα κοινά οικιακά απορρίμματα. Τα προϊόντα και οι μπαταρίες περιέχουν υλικά που μπορούν να ανακτηθούν ή να ανακυκλωθούν ώστε να μειωθούν οι ανάγκες για πρώτες ύλες. Παρακαλούμε να ανακυκλώνετε τα ηλεκτρικά προϊόντα και τις μπαταρίες σύμφωνα με τους τοπικούς κανονισμούς. Περισσότερες πληροφορίες διατίθενται στον ιστότοπο www.2helpU.com.

Όταν πετάτε μπαταρίες, να σκέπτεστε την προστασία του περιβάλλοντος. Πληροφορηθείτε από τις τοπικές σας αρχές σχετικά με έναν τρόπο απόρριψης μπαταριών που είναι ασφαλής για το περιβάλλον.

6. Αφήστε τη συσκευή λέιζερ να ευθυγραμμιστεί αυτόματα και

σημειώστε και μετρήστε τα σημεία AA και BB επάνω στους τοίχους, όπως φαίνεται στην εικόναP.

7. Υπολογίστε το συνολικό σφάλμα χρησιμοποιώντας την

Συνολικό σφάλα = (AA – A) – (BB – B)

8. Συγκρίνετε το συνολικό σφάλμα με τα επιτρεπόμενα όρια

που αναφέρονται στον επόμενο πίνακα. Απόσταση εταξύ

Επιτρεπόενο σφάλα L = 15 m 3 mm L = 25 m 5 mm L = 50 m 10mm Ελεγχος βαθμονομησης σταθμης (άξονας Y) Επαναλάβετε την παραπάνω διαδικασία, αλλά με τη συσκευή λέιζερ τοποθετημένη έτσι ώστε ο άξονας Y να στοχεύει απευθείας στους τοίχους. Έλεγχος σφάλματος αλφαδιού (εικ. Q)

1. Χρησιμοποιώντας ένα τυπικό αλφάδι ως αναφορά,

σημειώστε το επάνω και το κάτω μέρος ενός τοίχου. (Φροντίστε να σημειώσετε τον τοίχο και όχι το δάπεδο και την οροφή.)

2. Τοποθετήστε το περιστροφικό λέιζερ ασφαλίζοντάς το στο

δάπεδο σε απόσταση περίπου 1 m από τον τοίχο.

3. Ενεργοποιήστε το λέιζερ και στοχεύστε στην κουκκίδα

στην ένδειξη στο κάτω μέρος του τοίχου. Στη συνέχεια, χρησιμοποιώντας τα βέλη προς τα επάνω/ κάτω στο τηλεχειριστήριο, περιστρέψτε την κουκκίδα προς τα επάνω. Εάν το κέντρο της κουκκίδας σαρώνει επάνω από την ένδειξη στο επάνω μέρος του τοίχου, το λέιζερ είναι σωστάβαθμονομημένο. Μπαταρίες Φορτιστές/Χρόνοι φόρτισης (λεπτά) Αρ. κατ. V

Η DeWALT έχει εμπιστοσύνη στην ποιότητα των προϊόντων της και προσφέρει μια εξαιρετική εγγύηση για επαγγελματίες χρήστες του προϊόντος. Η παρούσα δήλωση εγγύησης είναι επιπλέον των συμβατικών δικαιωμάτων σας ως επαγγελματία χρήστη ή των απορρεόντων από τη νομοθεσία δικαιωμάτων σας ως ιδιώτη, μη επαγγελματία χρήστη και δεν τα παραβλάπτει με κανέναν τρόπο. Η εγγύηση ισχύει εντός της επικράτειας των χωρών μελών της Ευρωπαϊκής Ένωσης και της Ευρωπαϊκής Ζώνης Ελεύθερων Συναλλαγών.

• 30 ηΜΕΡΩν ΕΓΓΥηΣη ικάνΟΠΟιηΤικηΣ άΠΟΔΟΣηΣ

Αν δεν είστε πλήρως ικανοποιημένοι με την απόδοση του εργαλείου σας D eWALT, απλά επιστρέψτε το στο σημείο αγοράς εντός 30 ημερών, πλήρες με όλα τα αρχικά του μέρη, όπως το αγοράσατε, για πλήρη επιστροφή χρημάτων ή ανταλλαγή. Το προϊόν θα πρέπει να έχει υποβληθεί σε εύλογη φθορά λόγω συνήθους χρήσης και πρέπει να παρουσιαστεί απόδειξη αγοράς.

• ΕνΟΣ ΕΤΟΥΣ ΣΥΜΒΟλάιΟ ΔΩΡΕάν ΣΕΡΒιΣ • Αν χρειαστείτε συντήρηση ή σέρβις για το εργαλείο σας

eWALT εντός 12 μηνών από την αγορά του, έχετε δικαίωμα για ένα σέρβις χωρίς χρέωση. Αυτό θα λάβει χώρα χωρίς χρέωση σε εξουσιοδοτημένο αντιπρόσωπο επισκευών της

eWALT. Θα πρέπει να παρουσιαστεί απόδειξη αγοράς. Περιλαμβάνει την εργασία. Δεν περιλαμβάνει αξεσουάρ και ανταλλακτικά εκτός αν η βλάβη τους εμπίπτει στην εγγύηση.

• ΕνΟΣ ΕΤΟΥΣ ΠληΡηΣ ΕΓΓΥηΣη • Αν εντός 12 μηνών από την ημερομηνία αγοράς το προϊόν σας D eWALT παρουσιάσει βλάβη λόγω ελαττώματος στα υλικά ή την εργασία, η DeWALT εγγυάται ότι θα αντικαταστήσει όλα τα ελαττωματικά εξαρτήματα χωρίς χρέωση ή – κατ’ επιλογή μας – θα αντικαταστήσει τη μονάδα χωρίς χρέωση εφόσον:

• Το προϊόν δεν έχει τύχει κακής μεταχείρισης

• Το προϊόν έχει υποβληθεί σε εύλογη φθορά λόγω συνήθους χρήσης

• Δεν έχουν επιχειρηθεί επισκευές από μη εξουσιοδοτημένα άτομα

• Έχει παρουσιαστεί απόδειξη αγοράς

• Το προϊόν επιστρέφεται πλήρες με όλα τα αρχικά μέρη

Αν επιθυμείτε να υποβάλετε μια αξίωση βάσει της εγγύησης, απευθυνθείτε στο κατάστημα όπου αγοράσατε το προϊόν, ή βρείτε τη θέση του πλησιέστερου εξουσιοδοτημένου αντιπροσώπου επισκευών της D eWALT στον κατάλογο DeWALT ή απευθυνθείτε στο αρμόδιο για την περιοχή σας γραφείο DeWALT στη διεύθυνση που αναφέρεται στο παρόν εγχειρίδιο. Λίστα των εξουσιοδοτημένων αντιπροσώπων επισκευών της DeWALT και πλήρη στοιχεία για την υποστήριξη που παρέχουμε μετά την πώληση διατίθενται στο Internet στη διεύθυνση: www.2helpU.com.143 Belgique et Luxembourg België en Luxemburg DeWALT - Belgium BVBA Egide Walschaertsstraat 16 2800 Mechelen Tel: NL 32 15 47 37 63 Tel: FR 32 15 47 37 64 Fax: 32 15 47 37 99 www.dewalt.be enduser.BE@SBDinc.com Danmark DeWALT Roskildevej 22 2620 Albertslund Tel: 70 20 15 10 Fax: 70 22 49 10 www.dewalt.dk kundeservice.dk@sbdinc.com Deutschland DeWALT Richard Klinger Str. 11 65510 Idstein Tel: 06126-21-1 Fax: 06126-21-2770 www.dewalt.de infodwge@sbdinc.com Ελλάς DeWALT (Ελλάς) Α.Ε. EΔΡΑ-ΓΡΑΦΕΙΑ : Στράβωνος 7 & Λ. Βουλιαγμένης, Γλυφάδα 166 74, Αθήνα SERVICE : Ημερος Τόπος 2 (Χάνι Αδάμ) – 193 00 Ασπρόπυργος Τηλ: 00302108981616 Φαξ: 00302108983570 www.dewalt.gr Greece.Service@sbdinc.com España DeWALT Ibérica, S.C.A. Parc de Negocios “Mas Blau” Edificio Muntadas, c/Bergadá, 1, Of. A6 08820 El Prat de Llobregat (Barcelona) Tel: 934 797 400 Fax: 934 797 419 www.dewalt.es respuesta.postventa@sbdinc.com France DeWALT 5, allée des Hêtres BP 30084, 69579 Limonest Cedex Tel: 04 72 20 39 20 Fax: 04 72 20 39 00 www.dewalt.fr scufr@sbdinc.com Schweiz Suisse Svizzera DeWALT In der Luberzen 42 8902 Urdorf Tel: 044 - 755 60 70 Fax: 044 - 730 70 67 www.dewalt.ch service@rofoag.ch Ireland DeWALT Calpe House Rock Hill Black Rock, Co. Dublin Tel: 00353-2781800 Fax: 00353-2781811 www.dewalt.ie Italia DeWALT via Energypark 20871 Vimercate (MB), IT Tel: 800-014353
