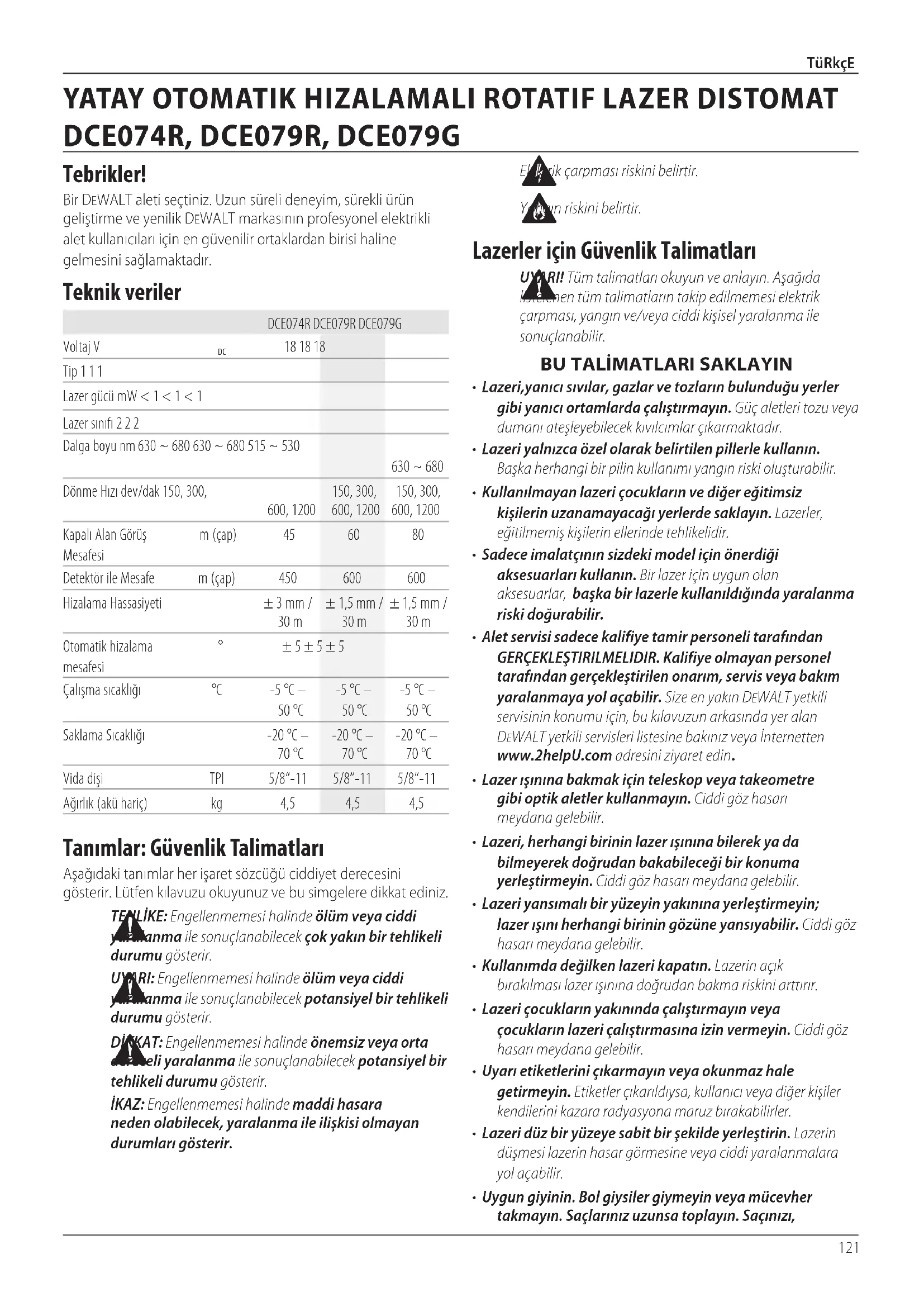

KULLANIM KILAVUZU DCE074R DEWALT

Yangın riskinibelirtir. Lazerler için Güvenlik Talimatları

UYARI! Tüm talimatları okuyun ve anlayın. Aşağıda listelenen tüm talimatların takip edilmemesi elektrik çarpması, yangın ve/veya ciddi kişisel yaralanma ile sonuçlanabilir.

BU TALİMATLARI SAKLAYIN

• Lazeri,yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda çalıştırmayın. Güç aletleri tozu veya dumanı ateşleyebilecek kıvılcımlar çıkarmaktadır.

• Lazeri yalnızca özel olarak belirtilen pillerle kullanın. Başka herhangi bir pilin kullanımı yangın riski oluşturabilir.

• Kullanılmayan lazeri çocukların ve diğer eğitimsiz kişilerin uzanamayacağı yerlerde saklayın. Lazerler, eğitilmemiş kişilerin ellerinde tehlikelidir.

• Sadece imalatçının sizdeki model için önerdiği aksesuarları kullanın. Bir lazer için uygun olan aksesuarlar, başka bir lazerle kullanıldığında yaralanma riskidoğurabilir.

• Alet servisi sadece kalifiye tamir personeli tarafından GERÇEKLEŞTIRILMELIDIR. Kalifiye olmayan personel tarafından gerçekleştirilen onarım, servis veya bakım yaralanmaya yol açabilir. Size en yakın DeWALT yetkili servisinin konumu için, bu kılavuzun arkasında yer alan DeWALT yetkili servisleri listesine bakınız veya İnternetten www.2helpU.com adresini ziyaret edin.

• Lazer ışınına bakmak için teleskop veya takeometre gibi optik aletler kullanmayın. Ciddi göz hasarı meydanagelebilir.

• Lazeri, herhangi birinin lazer ışınına bilerek ya da bilmeyerek doğrudan bakabileceği bir konuma yerleştirmeyin. Ciddi göz hasarı meydana gelebilir.

• Lazeri yansımalı bir yüzeyin yakınına yerleştirmeyin; lazer ışını herhangi birinin gözüne yansıyabilir. Ciddi göz hasarı meydana gelebilir.

• Kullanımda değilken lazeri kapatın. Lazerin açık bırakılması lazer ışınına doğrudan bakma riskini arttırır.

• Lazeri çocukların yakınında çalıştırmayın veya çocukların lazeri çalıştırmasına izin vermeyin. Ciddi göz hasarı meydana gelebilir.

• Uyarı etiketlerini çıkarmayın veya okunmaz hale getirmeyin. Etiketler çıkarıldıysa, kullanıcı veya diğer kişiler kendilerini kazara radyasyona maruz bırakabilirler.

• Lazeri düz bir yüzeye sabit bir şekilde yerleştirin. Lazerin düşmesi lazerin hasar görmesine veya ciddi yaralanmalara yol açabilir.

• Uygun giyinin. Bol giysiler giymeyin veya mücevher takmayın. Saçlarınız uzunsa toplayın. Saçınızı, Tebrikler! Bir DeWALT aleti seçtiniz. Uzun süreli deneyim, sürekli ürün geliştirme ve yenilik DeWALT markasının profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesini sağlamaktadır. Teknik veriler

Tip 1 1 1 Lazer gücü mW < 1 < 1 < 1 Lazer sınıfı 2 2 2 Dalga boyu nm 630 ~ 680 630 ~ 680 515 ~ 530 630 ~ 680 Dönme Hızı dev/dak 150, 300, 600, 1200 150, 300, 600, 1200 150, 300, 600, 1200 Kapalı Alan Görüş Mesafesi m (çap) 45 60 80 Detektör ile Mesafe m (çap) 450 600 600 Hizalama Hassasiyeti ± 3 mm / 30 m ± 1,5 mm / 30 m ± 1,5 mm / 30 m Otomatik hizalama mesafesi ° ± 5 ± 5 ± 5 Çalışma sıcaklığı °C -5 °C – 50 °C -5 °C – 50 °C -5 °C – 50 °C Saklama Sıcaklığı -20 °C – 70 °C -20 °C – 70 °C -20 °C – 70 °C Vida dişi TPI 5/8“-11 5/8“-11 5/8“-11 Ağırlık (akü hariç) kg 4,5 4,5 4,5 Tanımlar: Güvenlik Talimatları Aşağıdaki tanımlar her işaret sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkatediniz.

TEHLİKE: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek çok yakın bir tehlikeli durumugösterir.

UYARI: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumugösterir.

DİKKAT: Engellenmemesi halinde önemsiz veya orta dereceli yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumugösterir. İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumlarıgösterir. Türkçe (orijinal talimatlardan çevrilmiştir)

giysilerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol giysiler, mücevherler veya uzun saç hareketli parçalara takılabilir. Havalandırma delikleri genellikle hareketli parçaları kapatır ve bunlardan da kaçınılmalıdır.

UYARI: Burada açıklananlar haricinde kontroller veya ayarlamaların kullanılması veya prosedürlerin uygulanması, tehlikeli radyasyona maruz kalmaya yol açabilir.

UYARI! LAZERİ SÖKMEYİN. İçinde kullanıcı tarafından servisi yapılabilecek parça yoktur. Lazerin sökülmesi halinde, ürünün bütün garantileri geçersiz olur. Ürün üzerinde hiçbir değişiklik yapmayın. Alet üzerinde değişiklik yapılması lazer radyasyonuna maruziyet tehlikesine yol açabilir.

UYARI: Yangın tehlikesi! Çıkarılmış bir pilin kısa devreye neden olacak temaslarındankaçının. Lazerler için Ek Güvenlik Talimatları

• Bu lazer, IEC/EN 60825-1:2014 uyarınca sınıf 2 ile uyumludur. Lazer diyodunu farklı bir tiple değiştirmeyin. Hasarlı ise, lazeri yetkili servise tamir ettirin.

• Lazeri, lazer ışınlarının yansıtılması dışında başka bir amaçlakullanmayın.

• Bir sınıf 2 lazer için lazer ışınının gözle temasında maksimum güvenli süre 0,25 saniye olarak belirlenmiştir. Göz kapağı refleksleri normal olarak yeterli koruma sağlayacaktır.

• Asla lazere doğrudan ve bilinçli olarak bakmayın.

• Lazer ışınını görmek için optik aletler kullanmayın.

• Aleti, lazer ışını herhangi bir kişinin baş yüksekliğine denk gelecek bir konuma ayarlamayın.

• Çocukların lazeri ellemesine izin vermeyin. Diğer Riskler Bu cihazın kullanılması durumunda aşağıdaki riskler mevcuttur:

• lazer ışınına bakmaktan kaynaklanan yaralanmalar. Aletteki etiketler Alet üzerinde aşağıdaki semboller gösterilir: Kullanmadan önce kullanım kılavuzunu okuyun. Lazer uyarısı. Lazer ışınına doğrudan bakmayın. Tarih Kodu Konumu Üretim yılını da içeren tarih kodu muhafazaya yazılmıştır. Örnek: 2016 XX XX İmalat Yılı Tüm aküler için önemli güvenlik talimatları Yedek aküleri sipariş ederken, katalog numarasını ve voltajı eklediğinizden emin olun. Şarj cihazları ve bataryaların uygunluğunu kontrol etmek için bu kılavuzun sonundaki tabloyabakın. Akü, kutudan şarjı dolu olarak çıkmaz. Aküyü ve şarj cihazını kullanmadan önce, aşağıdaki güvenlik talimatlarını dikkatlice okuyun. Daha sonra belirtilen şarj işlemlerini uygulayın.

• Bu DeWALT döner lazer tüm DeWALT 18 volt lityum iyon bataryalarla çalışır fakat bir düşmeye karşı en iyi direnci aşağıdaki bataryalarla birlikte kullanıldığında gösterir: Tüm 1,5Ah & 2Ah DeWALT 18 volt lityum iyon bataryalar.

• Şarj cihazları ve bataryaların uygunluğunu kontrol etmek için bu kılavuzun sonundaki tabloya bakın.

• Güvenlik talimatları için Batarya Güvenlik Kılavuzunabakın. Bataryayı Takma / Çıkartma ve Şarj Etme Bataryanın takılması [Şek. (Fig.) A] 18V DeWALT Şarjlı Batarya Kullanılması:

• 18V DeWALT Şarjlı Bataryayı Şekil A’da gösterildiği şekilde takın.

1. Batarya üzerindeki serbest bırakma düğmesine

2. Bataryayı ray üzerinde sıkıca kaydırın.

3. Batarya üzerindeki serbest bırakma düğmesini

serbestbırakın. Bataryayı çıkartmak için

1. Batarya üzerindeki serbest bırakma düğmesine basın.

2. Bataryayı raydan dışarı kaydırın123

Kullanmadan önce kullanım kılavuzunu okuyun. Lazer uyarısı. Lazer ışınına doğrudan bakmayın. Tarih Kodu Konumu Üretim yılını da içeren tarih kodu muhafazaya yazılmıştır. Örnek: 2016 XX XX İmalat Yılı Tüm aküler için önemli güvenlik talimatları Yedek aküleri sipariş ederken, katalog numarasını ve voltajı eklediğinizden emin olun. Şarj cihazları ve bataryaların uygunluğunu kontrol etmek için bu kılavuzun sonundaki tabloyabakın. Akü, kutudan şarjı dolu olarak çıkmaz. Aküyü ve şarj cihazını kullanmadan önce, aşağıdaki güvenlik talimatlarını dikkatlice okuyun. Daha sonra belirtilen şarj işlemlerini uygulayın.

• Bu DeWALT döner lazer tüm DeWALT 18 volt lityum iyon bataryalarla çalışır fakat bir düşmeye karşı en iyi direnci aşağıdaki bataryalarla birlikte kullanıldığında gösterir: Tüm 1,5Ah & 2Ah DeWALT 18 volt lityum iyon bataryalar.

• Şarj cihazları ve bataryaların uygunluğunu kontrol etmek için bu kılavuzun sonundaki tabloya bakın.

• Güvenlik talimatları için Batarya Güvenlik Kılavuzunabakın. Bataryayı Takma / Çıkartma ve Şarj Etme Bataryanın takılması [Şek. (Fig.) A] 18V DeWALT Şarjlı Batarya Kullanılması:

• 18V DeWALT Şarjlı Bataryayı Şekil A’da gösterildiği şekilde takın.

1. Batarya üzerindeki serbest bırakma düğmesine

2. Bataryayı ray üzerinde sıkıca kaydırın.

3. Batarya üzerindeki serbest bırakma düğmesini

serbestbırakın. Bataryayı çıkartmak için

1. Batarya üzerindeki serbest bırakma düğmesine basın.

2. Bataryayı raydan dışarı kaydırın

3. Batarya üzerindeki serbest bırakma düğmesini serbest

4. Bataryayı şarj etmek için şarj aletine Batarya Güvenlik

Kılavuzu içerisinde belirtildiği şekilde takın.

UYARI: Bataryalar patlayabilir veya sızıntı yapabilir ve yaralanma veya yangına neden olabilir. Bu riski azaltmak için. Güvenlik talimatları için Batarya Güvenlik Kılavuzuna bakın. Saklama önerileri

1. En iyi saklama ortamı serin ve kuru, doğrudan güneş ışığı

almayan, aşırı sıcak ve soğuk olmayan yerlerdir.

2. Uzun süreli saklama, akü ya da şarj cihazına zarar vermez.

Uygun şartlar altında 5 yıl ya da daha fazla süreyle saklanabilirler.

DAHA SONRA BAŞVURMAK İÇİN BU

TALİMATLARISAKLAYIN Şarj Cihazları Bu alet bir DeWALT 18 Volt şarj cihazı kullanır. Şarj cihazını kullanmadan önce tüm güvenlik talimatlarını mutlaka okuyun. Şarj cihazları ve bataryaların uygunluğunu kontrol etmek için bu kılavuzun sonundaki tabloya bakın.

• Elektrikli aletleri yanıcı sıvılar, gazlar veya toz gibi patlayıcıların bulunduğu ortamlarda şarj etmeyin veya kullanmayın. Aküyü şarj cihazına takar veya çıkarırken toz veya dumanlar tutuşabilir.

• Akü etiketi, ambalajı ve birlikte gelen Batarya Güvenlik Kılavuzunda belirtilen tüm talimat ve uyarıları dikkatli bir şekilde takip edin. Kişisel Güvenlik

• Bir lazer ürününü kullanırken her zaman dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Bu aleti yorgunken veya ilaç ya da alkolün etkisi altındayken kullanmayın. Lazer ürünlerini kullanırken bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir.

• Bir inşaat sahasında çalışırken göz koruyucu da dahil olmak üzere uygun kişisel koruma ekipmanları kullanın. Alet Kullanımı ve Bakımı

• Düğme açmıyor veya kapatmıyorsa aleti kullanmayın. Düğmeyle kontrol edilemeyen tüm aletler tehlikelidir ve tamir edilmesi gerekmektedir.

• Lazer ürünlerini, çocukların ulaşamayacağı yerlerde saklayın ve ilgili ürünü tanımayan veya bu talimatları bilmeyen kişilerin lazer ürünlerini kullanmasına izin vermeyin. Lazer ürünleri, eğitimsiz kullanıcıların elindetehlikelidir.

• Sadece elinizdeki model için üretici tarafından önerilen aksesuarları kullanın. Belirli bir alet için uygun olan bazı aksesuarlar başka bir alette kullanıldığında tehlikeli olabilir. Servis

• Lazer ürününüzü sadece orijinal yedek parçaların kullanıldığı yetkili servise tamir ettirin. Bu, lazer ürününün güvenliğinin muhafaza edilmesini sağlayacaktır. Tanımlama

UYARI: Hiçbir zaman elektrikli aleti veya herhangi bir parçasını değiştirmeyin. Hasarla veya yaralanmayla sonuçlanabilir. Lazer (Şek. A–D)

Hız düğmesi (dev./dak.)

Y-ekseni LED göstergesi

X-ekseni LED göstergesi

Akü serbest bırakma düğmesi

Tarama modu düğmesi (uzak)

Eksen seçme düğmesi (uzak)

Yukarı/Saatin Aksi Yönü düğmesi

Aşağı/Saat Yönü Düğmesi Kullanim Alani DCE074R/DCE079R/DCE079G rotatif lazer distomat profesyonel uygulamalarda yardımcı olmak için lazer çizgileri yansıtmak üzere tasarlanmıştır. Yatay (nivo) ve dikey (şakül) hizalama amacıyla bu alet hem içerde hem de dışarıda kullanılabilir. Bu alet ayrıca bir işaret oluşturmak veya aktarmak için manüel olarak yönlendirilebilen sabit bir lazer noktası üretebilir. Asma tavan montajı ve duvar yerleşiminden temel hizalaması ve teras inşasına kadar çok sayıda uygulamada kullanılabilir. Islak koşullarda veya yanıcı sıvı ya da gazların mevcut olduğu ortamlarda .KULLANMAYIN. Lazer profesyonel bir alettir. ÇOCUKLARIN ALETI ELLEMESINE izin vermeyin. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaret edilmelidir.

• Bu ürün fiziksel ve zihinsel kapasitesinin yanı sıra algılama gücü azalmış olan veya yeterince deneyim ve bilgisi bulunmayan kişiler (çocuklar dahil) tarafından kullanılmak üzere üretilmemiştir. Bu tür kişiler ürünü ancak güvenliklerinden sorumlu bir kişi tarafından cihazın kullanımıyla ilgili talimatların verilmesi veya sürekli kontrol altında tutulması durumunda kullanabilir. Çocuklar, bu ürün ile kontrol altındatutulmalıdır.124

UYARI: Lazeri herhangi birinin lazer ışınına bilerek ya da bilmeyerek doğrudan bakabileceği bir konuma yerleştirmeyin. Lazere sürekli bakmak ciddi göz yaralanmalarına neden olabilir. Lazer kurulumu Lazeri çok sayıda uygulama için kullanışlı hale getiren çeşitli kurulumlar kullanılmaktadır. Manüel Kafa Döndürme İş sahasındaki faaliyetler sırasında kazara zarar görmemek için lazer döner kafasının etrafında koruyucu bir alaşım kafes ile birlikte tasarlanmıştır. Tarama moduna bir kez basarak ve Saat Yönü/Saatin Aksi Yönü düğmelerini kullanmak suretiyle noktayı sallayarak bir işareti oluşturmak veya başka yere taşımak için yine de ışını yönlendirebilirsiniz. Duvar kurulumu (Şek. C, M) Asma tavan montajı ve diğer özel hizalama projelerinde yardımcı olması için lazeri duvar rayına tutturmak için duvar bağlantı aparatı kullanılır.

DIKKAT: Duvar rayına veya tavan köşebendine lazer nivoyu takmadan önce rayın veya köşebendin sıkıca bağlandığını kontrol edin.

1. Lazeri, lazerin altına eklenen tripod adaptöründeki (

Şekil C) 5/8–11 vida deliğini montaj tabanında bulunan delikle

yerleştirin. Lazeri sabitlemek için montaj düğmesini

2. Duvar bağlantı aparatı ölçme skalası

size bakarken kelepçe çenelerini açmak için duvar bağlantı aparatı kelepçe kilitleme düğmesini

3. Kelepçe çenelerini duvar rayı veya tavan köşebendi etrafına

yerleştirin ve kelepçe çenelerini raya takmak için duvar bağlantı aparatı kelepçe kilitleme düğmesini

sıkın. Devam etmeden önce duvar bağlantı aparatı kelepçe kilitleme düğmesinin iyice sıkıldığını kontrol edin.

DIKKAT: Duvara monte ederken lazer nivoyu bağlamaya yardımcı olması için duvar bağlantı aparatı kelepçe kilitleme düğmesine ilaveten her zaman bir tavan askısı veya benzeri malzeme kullanın. Lazer nivo kolunun içinden teli bağlayın. Teli, koruyucu metal siperin içinden GEÇİRMEYİN. Bunlara ilave olarak desteklemek amacıyla duvar bağlantı aparatını doğrudan duvara monte etmek için vida kullanılabilir. Vida delikleri

duvar bağlantı aparatının üstünde bulunmaktadır.

4. Taban hizalama düğmesini

kullanarak duvarla hizalamayapın.

5. Çalışma için lazer yukarı/aşağı istenilen ofset yüksekliğine

ayarlanabilir. Yüksekliği değiştirmek için duvar bağlantı aparatının sol tarafında bulunan kilitleme düğmesini

6. Yüksekliğinizi ayarlamak üzere lazer nivoyu yukarı/aşağı

taşımak için duvar bağlantı aparatının sağ tarafında bulunan ayarlama düğmesini

çevirin. İşaretinizin yerini kesin olarak belirlemek için duvar bağlantı aparatı ölçüm skalasını

kullanın. NOT: Lazer skalalarından birine bir nokta koyması için aleti açmak ve döner kafayı döndürmek yardımcı olabilir. DeWALT hedef levhası 38 mm’de işaretlenmiştir bu yüzden en kolayı lazer ofsetini rayın altında 38 mm’ye ayarlamakolabilir.

7. İstenilen yüksekliğe lazeri yerleştirdikten sonra bu pozisyonu

korumak için kilitleme düğmesini

sıkın. Sehpa kurulumu (Şek. D)

1. Sehpayı sağlam bir şekilde yerleştirin ve istenilen

yüksekliğeayarlayın.

2. Sehpanın üst kısmının kabaca düz olduğunu kontrol edin.

Sehpanın üst kısmı nivonun ± 5°’si içindeyse lazer otomatik hizalama yapacaktır. Lazer, nivodan çok uzağa ayarlanmışsa hizalama mesafesi sınırına ulaştığında ötecektir. Lazer hasar görmeyecektir ancak “nivo dışı” durumunda çalışmayacaktır.

3. Tripod adaptörünü

Şekil C’de gösterildiği gibi lazer gövdesine monte ederek lazeri tripoda sabitleyin. Adaptör yatay mod

için alta veya dikey mod için yana

monte edilebilir. Üniteyi tripod üzerine yerleştirin ve tripod üzerindeki vidalı düğmeyi tripod adaptörü üzerindeki somun dişine vidalayın. NOT: Sağlam montaj için kullanmakta olduğunuz sehpanın 5/8"–11 dişli vidaya sahip olduğunu kontrol edin.

4. Lazeri açın ve dönüş hızı ile kontrolleri istediğiniz gibi

ayarlayın. Zemin kurulumu (Şek. C) Duvar iskeletleri gibi hizalama ve şakül uygulamaları için lazer nivo doğrudan zemin üzerine yerleştirilebilir.

1. Lazeri ayak altında olmayan nispeten pürüzsüz ve düz bir

zemin üzerine yerleştirin.

ayarı için yerleştirin.

3. Lazeri açın ve dönüş hızı ile kontrolleri istediğiniz

gibiayarlayın. NOT: Dönüş hızı 0’a ayarlanırsa ve lazeri kontrol işaretleriyle hizalamak için uzaktan kumanda kullanılırsa duvar uygulamaları için lazerin kurulması daha kolay olacaktır. Uzaktan kumanda sayesinde tek kişi tarafından lazer kurulabilir. KULLANMA

UYARI! Lazeri, herhangi birinin isteyerek veya kazara lazer ışınına bakmasına neden olacak bir pozisyona koymayın. Işına bakmak ciddi göz yaralanmasına nedenolabilir. Kullanma Talimatları

UYARI: Güvenlik talimatlarına ve geçerli düzenlemelere her zaman uyun.

• Şarj başına akü ömrünü uzatmak amacıyla kullanılmıyorsa lazeri kapatın.

• İşinizin doğruluğunu sağlamak için lazer kalibrasyonunu sık sık kontrol edin. Bakım bölümü altındaki Yerinde Kalibrasyon Kontrolü kısmınabakın.

• Lazeri kullanmaya teşebbüs etmeden önce aletin nispeten pürüzsüz sağlam bir yere yerleştirildiğini kontrol edin.125

• Her zaman lazer çizgisinin veya noktasının merkezini işaretleyin. Farklı zamanlarda ışının farklı kısımlarını işaretlerseniz ölçümlerinizde hataya neden olursunuz.

• Çalışma mesafesini ve doğruluğunu artırmak için lazeri çalışma alanınızın ortasına kurun.

• Sehpa veya duvara monte ederken lazeri sağlamtutturun.

• İç mekanlarda çalışırken yavaş döner kafa hızı görülür parlak bir çizgi üretecek, hızlı döner kafa hızı görülür kesiksiz bir çizgi üretecektir.

• Işın görünürlüğünü artırmak için Lazer Gözlüğü takın ve/veya ışını bulmanıza yardımcı olması için Lazer Hedef Levhası kullanın.

• Uç sıcaklık değişimleri bina yapılarının, metal sehpaların, ekipmanların vs. hareket etmesine veya kaymasına neden olabilir ve bu durum hassaslığı etkileyebilir. Çalışırken doğruluğunuzu sık sık kontroledin.

• DeWALT Dijital Lazer Dedektör ile çalışırken lazerin dönüş hızını en yüksek hıza ayarlayın.

• Lazer düşerse veya sert bir darbe alırsa lazeri kullanmadan önce kalibrasyon sistemini kalifiye servis merkezine kontrol ettirin. Lazer kontrol paneli (Şek.B)

1. Lazer öncelikle güç düğmesi

ve tarama modu düğmesi

tarafından kumanda edilir. Bu özellikler sonrasında Eksen seçme düğmesi

(sadece DCE079R/G) ve iki yön/yükseklik ayarlama düğmesiyle (

) değiştirilir. Yön/yükseklik ayarlama düğmeleri hem lazer kafasının dönüş yönünü kumanda eder hem de ünite eğim modunda olduğunda ışının yüksekliğini ayarlar. Kumanda panelinde dört adet LED gösterge lambası mevcuttur: güç

Lazerin açılması (Şek. A, B)

1. Tam olarak şarj edilmiş 18V bataryayı Şekil A’da gösterildiği

2. Lazeri çalıştırmak için güç düğmesine

hafifçe basın. - Güç LED’i gösterge lambası

yanacak ve ünite otomatik hizalamaya geçecektir. Işın, hiza saat yönünde 600 dev./ dak. olan varsayılan ayarında olduğunda döner. - Ünite çalıştırıldıktan sonra otomatik hizalama modu devreye girer. - Hi Modu (Kayma Engelleme) 10 saniye sonra otomatik devreye girer. Devreye girdiğinde Hi LED’i

yanar. - Dönme hızını ayarlamak için hız/döndürme düğmesine

basın. Yön, düğmeler

kullanılarak değiştirilebilir. - Işın düğme

kullanılarak 0°, 15°, 45° veya 90° derece modunda taramaya ayarlanabilir. Lazerin Kapatılması Lazeri kapatmak için güç düğmesine 3 saniye süreyle basın. Güç LED gösterge lambası artık yanmaz. Lazer Kumanda Panel Düğmeler (Şek. B, J) Güç Düğmesi Lazer ünitesini tamamen kapatmak için lazer kumanda paneli üzerindeki güç düğmesine 3 saniye süreyle basılmalıdır. Ayrıca lazer ünitesi 8 saat süreyle Uyku Modunda bırakıldığında otomatik olarak kapanacaktır. NOT: Lazer ünitesini Uyku Moduna almak için uzaktan kumanda güç düğmesine basın. Uyku Modunda lazer ünitesi kumanda paneli üzerindeki güç LED lambasının periyodik olarak yanıp sönmesi hariç tüm fonksiyonları kapanır. Lazer ünitesini yeniden “uyandırmak” için uzaktan kumanda düğmesine basın. Hız/Döndürme Düğmesi Hız düğmesi

, lazer ışını dönme hızının 4 ön ayar hızından birine ayarlanması için kullanılır. Kafa hızı 4 hız ayarı arasında döngü yapar ardından hız/ döndürme düğmesine basıldığı sürece bu dizi tekrarlanır. NOT: Hız/döndürme düğmesi, uzaktan kumanda üzerindeki hız/ döndürme düğmesiyle aynı fonksiyona sahiptir. Tarama Modu Düğmesi Tarama modu düğmesi

lazer kafasını kısa ve parlak bir lazer hattı oluşturacak şekilde ileri ve geri tarama yapmak için kullanılır. Ünite tam döndürme modunda olduğunda bu kısa çizgi daha parlak ve görünür hale gelir. Tarama Modunun Kullanılması:

• Tarama Moduna girmek için tarama modu düğmesine

basın ve serbest bırakın. Tarama modları arasında geçiş için istediğiniz açıya ulaşana kadar düğmeye basmaya devam edin. Açıları değiştirmek için bu işlem dizisini tekrarlayın.

• Tarama bölgesinin yönü lazer ünitesi kumanda paneli veya uzaktan kumanda üzerindeki ok düğmeleriyle (

kumanda edilebilir. Eğim Modu Düğmesi

• Eğim Modunu etkinleştirmek için lazer tuş takımı eğim modu düğmesine

• Otomatik hizalama moduna geri dönmek ve tam otomatik hizalamayı yeniden etkinleştirmek için mod düğmesine

yeniden basın ve basılı tutun. Eğim Yönünün Belirlenmesi Eğim Modu etkinleştirildiğinde ünite otomatik olarak X- Eksenine geçer. Bu da devrilme kafesi üzerindeki “silah dürbünü” tarafından belirtildiği şekilde operatörün lazere X Ekseni yönünde eğim vermesini sağlar. Lazer ünitesi kumanda paneli üzerindeki güç LED lambası (Şek.B,

) seçilen eğim yönünü gösterir. Seçilen eksen LED lambaları

tarafından belirtilir. Sadece DCE079R/G: Belirli durumlarda lazere Y ekseninde eğim vermek tercih edilebilir. Eğim Modunun yönü tuş takımındaki126

X-Y ekseni düğmesine

basılarak Y ve X-eksenleri arasında ileri ve geri değiştirilebilir. Eğim Miktarının Ayarlanması Eğim Modu etkinleştirildiğinde ve istenen eksen aktif olduğunda eğim miktarı aşağıdaki şekilde ayarlanabilir:

• Lazer rotor kafasını yukarı ve aşağı eğmek için lazer kumanda paneli yukarı ve aşağı ok düğmelerini (Şek. B,

)kullanın. Ok Düğmeleri (Şek. J) Ok düğmeleri (

) lazer ünitesinin çalıştırma moduna bağlı olarak farklı fonksiyonlar için kullanılır. Otomatik Hizalama Yatay Modunda: ok düğmeleri dönme veya Tarama Modu sırasında lazer ışınının yönünü saat yönü veya saatin tersi yönde ayarlar. Otomatik Hizalama Dikey Modunda: ok düğmeleri lazer ışınını sola veya sağa hareket ettirir. Eğim Modunda: lazer kafasını eğmek için ok düğmelerikullanılır. Alet Yüksekliği Uyarısı DCE074R ve DCE079R/G modellerde ünite otomatik hizalandıktan sonra ünitenin hasar görüp görmediği konusunda operatörü uyaran bir dahili alarm mevcuttur. Lazer ünitesinin dönmesi durduğunda kumanda paneli LED gösterge ışığı yanıp söner ve uyarı sesi duyulur. Lazer Ünitesinin Sürekli Kullanım İçin Sıfırlanması

• Lazer ünitesi kumanda paneli üzerindeki güç düğmesini kullanarak üniteyi kapatın ve sonra yeniden açın. NOT: Alet Yüksekliği Uyarısı (Hi modu) tetiklendikten sonra lazer ayarını daima yeniden kontrol edin. Uzaktan Kumandanın Kullanılması (Şek.B,E) (DCE079R/G) Uzaktan kumanda bir kişinin lazeri uzak mesafeden çalıştırması ve ayarlamasını sağlar. Uzaktan kumanda bir güç/eğim modu düğmesi

, iki ok (döndürme yönü ve eğim açısı) (

) tarama açısı ayarlama düğmesi

ve eksen seçme düğmesine

sahiptir. LED ışık bir sinyalin iletildiğinibelirtir. Uzaktan Kumanda: Mod Düğmesi Lazer ünitesini Tarama Moduna almak için uzaktan kumanda mod düğmesine

basın. Tarama Modunda lazer ünitesi kumanda paneli üzerindeki güç LED’inin

periyodik olarak yanıp sönmesi hariç tüm fonksiyonları kapanır. Lazer ünitesini yeniden “uyandırmak” için uzaktan kumanda düğmesine basın. NOT: Lazer ünitesini tamamen kapatmak için lazer ünitesi kumanda paneli üzerindeki güç düğmesine basılmalıdır. Lazer ünitesi 8 saat süreyle Uyku Modunda bırakıldığında otomatik olarak kapanacaktır. Uzaktan Kumanda: Mod Düğmeleri Döner Lazer açıldığında varsayılan olarak 600 dev./dak.’ta saat yönünde 360° dönüş konumundadır. HIZ düğmesi

kullanılarak mevcut dev./dak. seçenekleri arasında hız seçimi yapılabilir Uzaktan Kumanda: Eğim Modu Düğmesi (Şek. B, E) Eğim Modunu etkinleştirmek için uzaktan kumanda mod düğmesine

basın. Otomatik hizalama moduna geri dönmek ve tam otomatik hizalamayı yeniden etkinleştirmek için mod düğmesine

yeniden basın ve basılı tutun. Eğim Yönünün Belirlenmesi: Eğim Modu etkinleştirildiğinde ünite otomatik olarak X- Eksenine geçer. Bu da devrilme kafesi üzerindeki “silah dürbünü” tarafından belirtildiği şekilde operatörün lazere X Ekseni yönünde eğim vermesini sağlar. Belirli durumlarda lazere Y ekseninde eğim vermek tercih edilebilir. Eğim Modunun yönü X-Y ekseni düğmesine

basılarak Y ve X-eksenleri arasında ileri ve geri değiştirilebilir Lazer ünitesi kumanda paneli üzerindeki güç LED lambası (Şek.B,

) seçilen eğim yönünü gösterir. Seçilen eksen LED lambaları (

) tarafından belirtilir. Eğim Miktarının Ayarlanması: Eğim Modu etkinleştirildiğinde ve istenen eksen aktif olduğunda eğim miktarı aşağıdaki şekilde ayarlanabilir:

• Lazer rotor kafasını yukarı ve aşağı eğmek için uzaktan kumandanın yukarı ve aşağı ok düğmelerini (Şek.E:(

Uzaktan Kumanda: Ok Düğmeleri Ok düğmeleri (

) lazer ünitesinin çalıştırma moduna bağlı olarak farklı fonksiyonlar için kullanılır. Otomatik Hizalama Yatay Modunda:

• Yukarı ve aşağı oklar

Tarama Modunda lazer ışınının uzunluğunu ayarlar.

Tarama Modu veya İşaret Modunda (0 dev./dak.) lazer ışınının yönünü ayarlar. Otomatik Hizalama Dikey Modunda:

) Tarama Modunda lazer hattının konumunu ayarlar ve lazer ışınını sola ve sağa hareket ettirir. Eğim Modunda:

) lazer ünitesinin koruyucu devrilme kafesi üzerinde belirtildiği gibi lazer kafasını X ve Y yönlerinde yukarı veya aşağı eğmek için kullanılır. Uzaktan kumanda: Hız/dönüş düğmesi Hız/dönüş düğmesi

sahip olduğu 4 adet önceden ayarlanmış hız yoluyla lazer ışınının hızını ayarlamak içinkullanılır. NOT: Hız/dönüş düğmesi lazer ünitesinin kontrol paneli üzerindeki hız/dönüş düğmesiyle aynı fonksiyona sahiptir.127

Uzaktan kumanda: Tarama modu düğmesi 15˚/45˚/90˚ Tarama modu düğmesi

lazer kafasını ileri geri hareket ederek kısa, parlak lazer çizgisi oluşturmak için kullanılır. Kısa çizgi, ünite tam dönüş modunda olduğu zamanla karşılaştırıldığında daha parlak ve görünürdür. Tarama Modunun Kullanılması:

1. Tarama moduna girmek için tarama modu düğmesine

basıp bırakın. Tarama modundan çıkmak için tarama modu düğmesine tekrar basıp bırakın.

2. Tarama bölgesinin boyutu ve yönü, lazer ünitesi kontrol

paneli veya uzaktan kumanda üzerindeki ok tuşlarıyla kontrol edilebilir. Daha ayrıntılı açıklama için Lazer Kontrol Paneli Düğmeleri altındaki Ok Düğmeleri kısmına bakın LAZER AKSESUARLARI

UYARI: DeWALT tarafından sunulanlar dışındaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için, bu aletle birlikte sadece DeWALT tarafından tavsiye edilen aksesuarlar kullanılmalıdır. Uygun aksesuarlar hakkında daha fazla bilgi için bayinize başvurun. Herhangi bir aksesuarın konumuyla ilgili yardıma ihtiyaç duyduğunuzda www.DeWALT.com web sitemizi ziyaret edin Lazer gözlüğü (Şek.F) Lazer iç mekan uygulamalarında kullanılırken parlak ışık koşullarında veya uzun mesafelerde kırmızı camlı gözlükler lazer ışınının görünürlüğü artırır. Lazeri kullanmak için bu gözlüklere gerek yoktur.

TEHLİKE: Ciddi yaralanma riskini azaltmak için lazer ışınına bu gözlüklerle veya gözlüksüz doğrudan bakmayın.

DIKKAT: Bu gözlükler onaylı güvenlik gözlükleri değildir ve diğer aletleri kullanırken takılmamalıdır. Bu gözlükler lazer ışınının gözünüze girmesine engel olmaz. Dijital Lazer Detektörü: DW0743R (kırmızı ışın) & DW0743G (yeşil ışın) (Şek.H,I) Bazı lazer kitleri bir DeWALT Dijital Lazer Detektörü içerir. DeWALT Dijital Lazer Detektörü parlak ışık koşulları veya çok uzun mesafelerde bir döner lazer tarafından yayılan bir lazer ışınının konumunu belirlemenizi sağlar. Detektör lazer ışınını görmenin zor olduğu açık ve kapalı alanlarda kullanılabilir. Detektör dönmeyen lazerlerle kullanılmaz fakat çoğu döner kırmızı ışın (DW0743R) ve yeşil ışın (DW0743G) lazerlerle uyumludur. Işın konumunu en yakın 3mm veya en yakın 1mm belirtecek şekilde ayarlayabilirsiniz. Detektör lazer ışınının konumunu belirtmek için ekran penceresinden görsel sinyaller

veya hoparlörle ses sinyalleri

yoluyla verilir. DeWALT Dijital Lazer Detektörü detektör kelepçesi ile birlikte veya olmaksızın kullanılabilir. Kelepçeyle birlikte kullanıldığında detektör bir ölçme latası, hizalama direği veya dikme üzerineyerleştirilebilir. Bataryalar (Şek. H) Dijital Lazer Detektörü için güç 9 voltluk bir batarya ile sağlanır. Ürünle birlikte gelen bataryayı takmak için batarya bölmesi kapağını kaldırın

. 9 voltluk bataryayı gösterildiği şekilde hizalayarak bölmeye yerleştirin. Detektör Kumandaları (Şek. I) Detektör güç düğmesiyle

ve kesinlik modu düğmesiyle

kumanda edilir. Güç düğmesine bir kez basıldığında detektör çalışır. Ekran penceresinin en üst kısmında doğruluk simgesi

görüntülenir. Detektör bir lazer ışını algıladığında çıkan sesli uyarının ses şiddetini azaltmak için düğmeye yeniden bastığınızda korna simgesinin yanındaki yarım dairelerden biri kaybolur. Sesli uyarıyı kapatmak için düğmeye üçüncü kez bastığınızda ses simgesi kaybolur. DeWALT Dijital Lazer Detektöründe aynı zamanda bir otomatik kapatma özelliği mevcuttur. Bir döner lazer ışını ışın algılama penceresine denk gelmezse veya herhangi bir düğmeye basılmazsa detektör yaklaşık 30 dakika içerisinde kendisini kapatır. Detektör açıkken pencerenin en üstünde bir doğruluk modu simgesi gösterilir. Burada ±1mm doğruluk modu simgesi

belirir veya ±3mm doğruluk modu simgesi

belirir. Eğer ±1mm doğruluk modu simgesi belirirse bu durum detektörün sadece lazer ışını ölçme çubuğu üzerinde olduğunda veya en fazla 1mm üzerinde veya altında olduğunda bir “ölçme çubuğu üzerinde” okuması vereceğini belirtir. Eğer 3mm doğruluk modu simgesi belirirse bu durum detektörün lazer ışını ölçme çubuğu üzerinde olduğunda veya yaklaşık 3mm üzerinde veya altında olduğunda bir “ölçme çubuğu üzerinde” okuması vereceğini belirtir. Doğruluk modunu değiştirmek için doğruluk modu düğmesine

bir kez basın. Detektörü Çalıştırma (Şek. I)

1. Döner lazeri üreticinin talimatlarına uygun kullanabileceğiniz

şekilde ayarlayın ve konumlandırın. Lazeri çalıştırın ve lazerin döndüğünden ve bir lazer ışını yaydığından emin olun. NOT:Bu detektör sadece bir döner lazerle birlikte kullanılmak üzere tasarlanmıştır. Detektör bir hareketsiz ışın lazer hizalama cihazı ile çalışmaz.

2. Güç/ses düğmesine

basarak detektörü açın.

3. Ses şiddetini Detektör Kumandaları içerisinde açıklandığı

şekilde dilediğiniz gibi ayarlayın.

4. Detektörü detektör penceresi

döner lazer tarafından oluşturulan lazer ışınına bakacak şekilde yerleştirin. Detektörü tam ortalanana kadar ışının yaklaşık alanı dahilinde yukarı veya aşağı hareket ettirin. Ekran penceresi göstergeleri ve sesli sinyal göstergeleri hakkında bilgi için Göstergeler başlıklı tabloya bakın.

5. Lazer ışınının konumunu tam işaretlemek için işaret

kullanın.128 TüRkçE GÖSTERGELER Seviye Üzerinde Biraz Seviye Üzerinde Seviyede Biraz Seviye Altında Seviye Altında sesli sinyaller hızlı bip hızlı bip sabit ton yavaş bip yavaş bip ekran simgeleri Bir Ölçme Latası Üzerine Monte Edilmesi (Şek. K) Detektörünüzü bir ölçme latasına sabitlemek için öncelikle detektörü kelepçenin arkasındaki 1/4”-20 vidalı düğmeyi

kullanarak kelepçeye monte edin. Kelepçe üzerindeki sürgüleri

ölçme latası üzerindeki rayın

1. Detektörü gereken yüksekliğe konumlandırın ve kelepçe

dişlerini kelepçeyi lata üzerinde sabitleyen ölçüm çubuğu etrafında sıkmak için kelepçe tekerini saat yönünde çevirin.

2. Yükseklik ayarlamalarını yapmak için kelepçeyi hafif gevşetin,

yeniden konumlandırın ve yeniden sıkın. Detektörü Temizleme ve Saklama

• Detektörün dış kısmındaki kir ve gres bir bez veya yumuşak, metalik olmayan bir fırçayla temizlenebilir.

• DeWALT Dijital Lazer Detektörü su geçirmezdir. Detektör çamur, ıslak beton veya benzeri bir maddenin içerisine düşerse su püskürterek temizlemeniz yeterlidir. Örneğin bir basınçlı yıkayıcı vasıtasıyla yüksek basınçlı su uygulamayın.

• En iyi saklama konumu direk gün ışığı, aşırı ısı veya soğuktan uzak serin ve kuru yerlerdir. Detektör Servisi Dijital Lazer Detektöründe piller dışında, kullanıcı tarafından servisi yapılabilecek hiçbir parça yoktur. Üniteyi parçalarına ayırmayın. Lazer detektörde yetkisiz bir değişiklik yapmak bütün garantiyi geçersiz kılacaktır. Detektör Sorun Giderme Detektör açılmıyor.

• Güç düğmesine basın ve serbest bırakın.

• Pilin yerinde ve uygun pozisyonda olup olmadığını kontroledin.

• Detektör çok soğuksa, sıcak bir alanda ısınmasını sağlayın.

• 9 voltluk pili değiştirin. Üniteyi açın.

• Detektör hala açılmadıysa, detektörü bir DeWALT servis merkezine götürün. Detektör hoparlöründen ses çıkmıyor.

• Detektörün açık olduğundan emin olun.

• Hacim düğmesine basın. Açılacak ve kapanacaktır.

• Lazerin açık olduğundan ve bir lazer ışını yaydığından eminolun.

• Detektör hala ses çıkarmıyorsa, detektörü bir DeWALT servis merkezine götürün. Başka bir lazer ünitesinden gelen ışına yanıt vermez.

• DeWALT Dijital Lazer Detektörü sadece döner lazerlerle çalışacak şekilde tasarlanmıştır. Detektörden ses çıkıyor ancak lcd ekran penceresi çalışmıyor.

• Detektör çok soğuksa, sıcak bir alanda ısınmasını sağlayın.

• LCD ekran penceresi hala çalışmıyorsa, detektörü DeWALT servis merkezine götürün. İnşaat Ölçme Latası (Şek. L)

TEHLİKE: KESİNLİKLE bir ölçme latasını fırtına veya sarkan elektrik tellerinin bulunduğu yerlerde kullanmaya çalışmayın. Ölüm veya ciddi yaralanmayla sonuçlanabilir. Bazı lazer kitlerinde bir ölçme latası mevcuttur. DeWALT Ölçme Latası her iki tarafta da ölçüm işaretlerine sahiptir ve iç içe geçen bölümler halinde üretilmiştir. Bir yaylı düğme ölçme latasını çeşitli uzunluklarda tutan bir kilidi devreye sokar. Ölçme latasının ön tarafında en alttan başlayan ölçüm metresi bulunur. Tesviye veya hizalama işleri için zeminden yukarı doğru ölçümler yaparken bunu kullanın. Ölçme latasının arka tarafı tavan, kiriş vb. yüksekliğini ölçek için tasarlanmıştır. Düğme önceki konumda kilitlenene kadar ölçme latasının en üst kısmını tam olarak uzatın. Bu kısmı yakın kısma kilitlenene kadar veya ölçme latası tavan veya kirişe değene kadar uzatın. Yükseklik, Şekil L’de gösterildiği gibi, en son uzatılan kısım önceki alt kısımdan çıktığı yerde okunur. BAKIM DeWALT lazer üniteniz uzun süre boyunca minimum bakımla çalışmak üzere tasarlanmıştır. Lazerin uzun süre boyunca verimli bir şekilde çalışması, uygun bakımın ve düzenli temizliğin yapılmasına bağlıdır. Lazern Bakımı

• Bazı koşullarda cam mercekte iz veya kir oluşabilir. Bu da ışın kalitesi ve çalışma aralığını etkiler. Mercek suyla nemlendirilmiş bir pamuk bezle temizlenmelidir.

• Esnek kauçuk kılıf bir pamuk bez gibi ıslak ve tiftiksiz bir bezle temizlenebilir. SADECE SU KULLANIN - Kimyasal temizlik maddeleri veya solventler KULLANMAYIN. Saklamadan önce ünitenin açık hava kurumasını sağlayın.

• İşin tam doğruluğunu muhafaza etmek için lazer kalibrasyonunu sıkça kontrol edin. Bu konuda bkz. Alan Kalibrasyon Kontrolü.

• Kalibrasyon kontrolleri ve diğer bakım ve onarım işleri DeWALT servis merkezleri tarafından yapılabilir. İki adet ücretsiz kalibrasyon kontrolü DeWALT Bir Yıllık Ücretsiz Servis Sözleşmesine dahildir.

• Kullanılmadığında lazeri ürünle birlikte verilen alet kutusunda muhafaza edin.129

• Lazer ıslaksa onu alet kutusunda muhafaza etmeyin. Dış kısımlarını kuru ve yumuşak bir bezle kurulayın ve lazeri açık hava kurumaya bırakın.

• Lazer ünitenizi -18˚C altı veya 41˚C üzeri sıcaklıklarda muhafaza etmeyin.

UYARI: Aletin metal olmayan parçalarını temizlemek için asla çözücü veya başka sert kimyasal kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemeleri güçsüzleştirir. Yalnızca su ve yumuşak sabunla nemlendirilmiş bir bez kullanın. Ünitenin içerisine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın. Lazeri temizlemek için kesinlikle basınçı hava kullanmayın. Alan Kalbrasyon Kontrolü (Şek. O, P) Alan kalibrasyon kontrolleri sık yapılmalıdır. Bu bölümde DeWALT Döner Lazer ünitenizde basit alan kalibrasyon kontrollerinin yapılmasıyla ilgili talimatlar sunulmaktadır. Alan kalibrasyon kontrolleri, lazer kalibrasyonu için değildir. Yani bu kontroller lazerin yatay hizalama veya dikey hizalama becerisiyle ilgili hataların düzeltilmesine hizmet etmez. Bunun yerine bu kontroller lazerin doğru bir yatay hizalama veya dikey hizalama hattı sağlayıp sağlayamadığını belirtir. Bu kontroller bir DeWALT servis merkezi tarafından yürütülen profesyonel kalibrasyonun yerini almaz. Nivo kalibrasyon kontrolü (X ekseni)

1. Birbirinden en az 15m uzakta iki duvar arasına bir sehpa

kurun. Sehpanın tam konumu kritik değildir.

2. X ekseni doğrudan duvarlardan birini gösterecek şekilde

lazer ünitesini sehpaya tutturun.

3. Lazer ünitesini açın ve otomatik hizalama yapmasına

4. Şek. O’da gösterildiği gibi duvarlar üzerindeki A ve B

noktalarını işaretleyin ve ölçün.

5. X ekseni doğrudan diğer duvarı gösterecek şekilde lazer

ünitesini 180º çevirin.

6. Lazer ünitesini açın ve otomatik hizalama yapmasına izin

verin ve Şek. P’de gösterildiği gibi duvarlar üzerindeki AA ve BB noktalarını işaretleyin ve ölçün.

7. Şu denklemi kullanarak toplam hatayı hesaplayın:

Toplam Hata = (AA – A) – (BB – B)

8. Toplam hatayı aşağıdaki tabloda verilen müsaade edilen

sınırlarla karşılaştırın. Duvarlar arası mesafe Müsaade Edilen Hata L = 15 m 3 mm L = 25 m 5 mm L = 50 m 10mm Nivo kalibrasyon kontrolü (Y ekseni) Y ekseni doğrudan duvarları gösterecek şekilde lazer ünitesini yerleştirerek yukarıdaki prosedürü tekrar edin. Şakül hatasi kontrolü (Şek. Q)

1. Referans olarak standart bir şakül ağırlığı kullanarak duvarın

altını ve üstünü işaretleyin. (Taban ve tavanı değil duvarı işaretlediğinizden emin olun).

2. Döner lazeri duvardan 1 m mesafede zemine sağlam bir

şekilde yerleştirin.

3. Lazeri açın ve noktayı duvarın altındaki işarete yönlendirin.

Ardından uzaktan kumanda üzerindeki yukarı/aşağı okları kullanarak noktayı yukarı döndürün. Noktanın merkezi duvarın üstündeki işaretin üzerinden tararsa lazer düzgün kalibre edilmiştir. Çevrenin Korunması Ayrı toplama. Bu işaretlenmiş simgeyle ürün ve piller normal evsel atıklarla birlikte çöpe atılmamalıdır. Bazı malzemeleri içeren ürün ve piller geri dönüştürülebilir veya geri kazanılabilir, bu da bazı hammaddeler için talebi azaltabilir. Lütfen elektrikli ürünleri ve pilleri yerel yasal mevzuata uygun şekilde geri dönüşüme tabi tutun. Daha ayrıntılı bilgiler www.2helpU.com adresinde mevcuttur Aküler Pilleri tasfiye ederken, çevre korumasını göz önünde bulundurun. Yerel yetkili makamlarınızla birlikte pilleri tasfiye etmenin çevresel açıdan güvenli bir yolunu bulun. Aküler Şarj Aletleri/Şarj Süreleri (Dakika) Kat. # V

GARANTİ DeWALT ürünlerinin kalitesinden emindir ve bu yüzden profesyonel kullanıcılar için kanunlarda belirtilen taleplerin üstünde bir garanti sunmaktadır. Bu garanti metni bir ilave niteliğinde olup profesyonel bir kullanıcı olarak sahip olduğunuz sözleşmeden doğan haklara veya profesyonel olmayan, özel bir kullanıcı olarak sahip olduğunuz yasal haklara hiçbir şekilde zarar vermez. İşbu garanti Avrupa Birliği’ne üye ülkeler ile Avrupa Serbest Ticaret Bölgesi sınırları dahilinde geçerlidir.

• 30 GÜNLÜK RİSKSİZ MÜŞTERİ MEMNUNİYETİ GARANTİSİ • Satın almış olduğunuz D eWALT ürünü, satın alma tarihinden itibaren 30 gün içerisinde, ilk denemenizde, performansı sizi tam olarak tatmin etmediyse, yetkili servise götürülüp; DeWALT Merkez Servis onayı ile değiştirilebilir veya gerekirse tamir edilir. Ürün yıpranmamalı, hırpalanmamalı ve aşınmamalı ve fatura ve garanti kartı ibrazı gerekmektedir.

• ÜCRETSİZ BİR YILLIK SERVİS KONTRATI • Yasal garanti süresi dahilinde tüm D eWALT ürünleri satın alma tarihinden itibaren 12 ay süreyle ücretsiz servis desteğine sahiptir. Sadece bir defaya mahsus olmak üzere ürününüz DeWALT Yetkili Servisinde işçilik bedeli alınmadan tamir edilir veya bakımı yapılır. Fatura ve garanti kartı ibrazı gerekmektedir. İş gücü dahildir. Aksesuarlar ve garanti koşulları haricinde yedek parçalar dahil değildir.

• BİR YILLIK TAM GARANTİ • Sahip olduğunuz D eWALT ürünü satın alma tarihinden itibaren 12 ay içinde hatalı malzeme veya işçilik nedeniyle bozulursa, DeWALT aşağıdaki şartlara uyulması koşuluyla ücretsiz olarak tüm kusurlu parçaların yenilenmesini veya -kendi insiyatifine bağlı olarak- satın alınan ürünün değiştirilmesini garanti eder:

• Ürün hatalı kullanılmamıştır;

• Ürün yıpranmamış, hırpalanmamış ve aşınmamıştır;

• Yetkili olmayan kişilerce tamire çalışılmamıştır;

• Satın alma belgesi (fatura) ibraz edilmiştir;

• Ürün, tüm orijinal parçaları ile birlikte iade edilmiştir. Şikayet veya talepleriniz için satıcınıza, D eWALT kataloğunda yer alan size en yakın yetkili DeWALT servisine veya bu kullanma kılavuzunda belirtilen adresten DeWALT ofisine başvurun. Yetkili DeWALT servislerinin listesi ve satış sonrası hizmetlerimizle ilgili tüm bilgiler İnternette www.2helpU. com adresinde mevcuttur: www.2helpU.com. Sanayi ve Ticaret Bakanlığı tebliğince kullanım ömrü 10 yıldır. Türkiye Distribütörü KALE HIRDAVAT VE MAKİNA A.Ş. Defterdar Mah. Savaklar Cad. No. 15 34050 Edirnekapı Eyüp İstanbul131
