BEDIENUNGSANLEITUNG DW030PLXJ DEWALT

• Sicherer Umgang mit Batterien

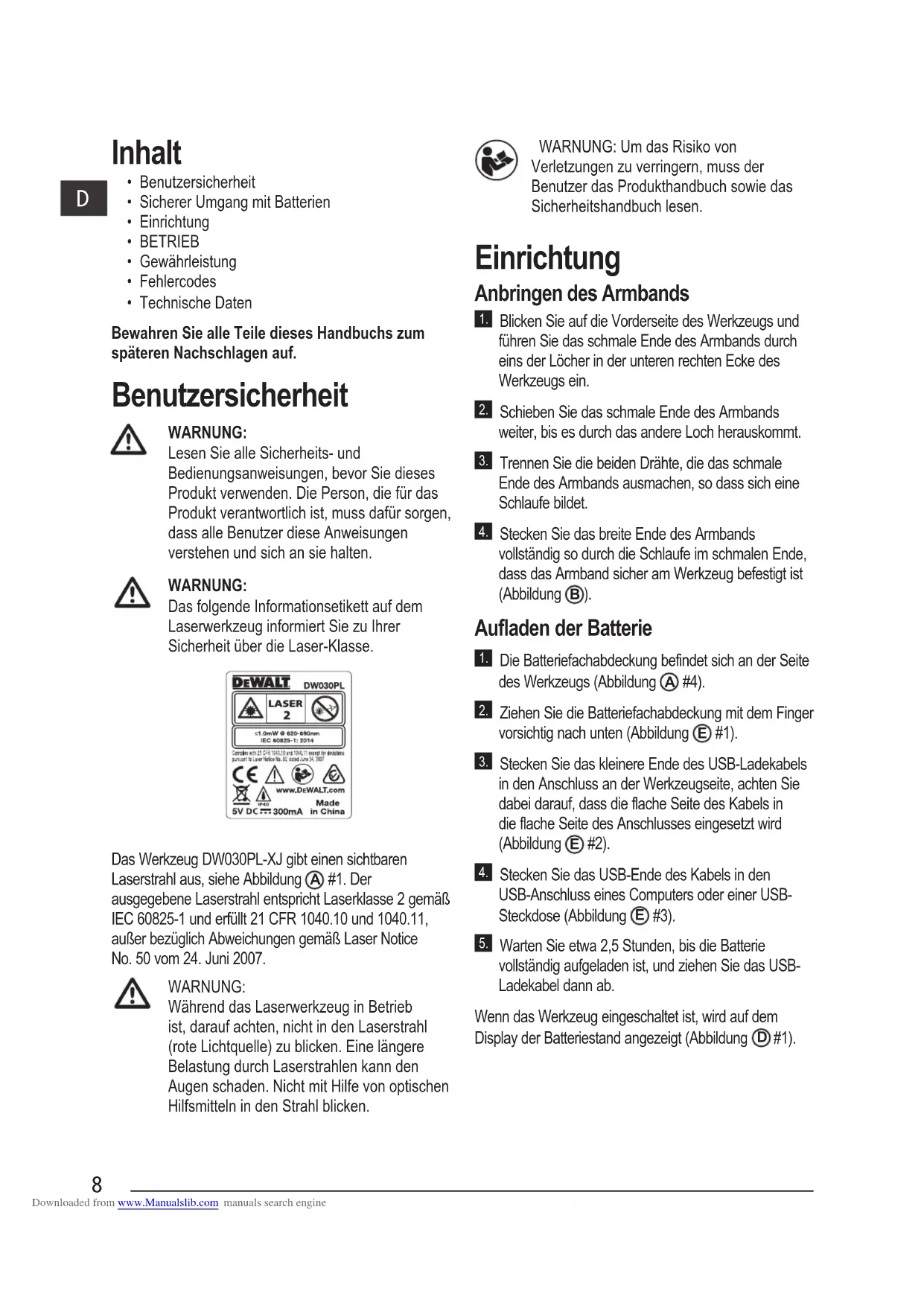

• Technische Daten Bewahren Sie alle Teile dieses Handbuchs zum späteren Nachschlagen auf. Benutzersicherheit WARNUNG: Lesen Sie alle Sicherheits- und Bedienungsanweisungen, bevor Sie dieses Produkt verwenden. Die Person, die für das Produkt verantwortlich ist, muss dafür sorgen, dass alle Benutzer diese Anweisungen verstehen und sich an sie halten. WARNUNG: Das folgende Informationsetikett auf dem Laserwerkzeug informiert Sie zu Ihrer Sicherheit über die Laser-Klasse. Das Werkzeug DW030PL-XJ gibt einen sichtbaren Laserstrahl aus, siehe Abbildung

#1. Der ausgegebene Laserstrahl entspricht Laserklasse 2 gemäß IEC 60825-1 und erfüllt 21 CFR 1040.10 und 1040.11, außer bezüglich Abweichungen gemäß Laser Notice No. 50 vom 24. Juni 2007. WARNUNG: Während das Laserwerkzeug in Betrieb ist, darauf achten, nicht in den Laserstrahl (rote Lichtquelle) zu blicken. Eine längere Belastung durch Laserstrahlen kann den Augen schaden. Nicht mit Hilfe von optischen Hilfsmitteln in den Strahl blicken. WARNUNG: Um das Risiko von Verletzungen zu verringern, muss der Benutzer das Produkthandbuch sowie das Sicherheitshandbuch lesen. Einrichtung Anbringen des Armbands

Blicken Sie auf die Vorderseite des Werkzeugs und führen Sie das schmale Ende des Armbands durch eins der Löcher in der unteren rechten Ecke des Werkzeugs ein.

Schieben Sie das schmale Ende des Armbands weiter, bis es durch das andere Loch herauskommt.

Trennen Sie die beiden Drähte, die das schmale Ende des Armbands ausmachen, so dass sich eine Schlaufe bildet.

Stecken Sie das breite Ende des Armbands vollständig so durch die Schlaufe im schmalen Ende, dass das Armband sicher am Werkzeug befestigt ist (Abbildung

Aufladen der Batterie

Die Batteriefachabdeckung befindet sich an der Seite des Werkzeugs (Abbildung

Ziehen Sie die Batteriefachabdeckung mit dem Finger vorsichtig nach unten (Abbildung

Stecken Sie das kleinere Ende des USB-Ladekabels in den Anschluss an der Werkzeugseite, achten Sie dabei darauf, dass die flache Seite des Kabels in die flache Seite des Anschlusses eingesetzt wird (Abbildung

Stecken Sie das USB-Ende des Kabels in den USB-Anschluss eines Computers oder einer USB- Steckdose (Abbildung

Warten Sie etwa 2,5 Stunden, bis die Batterie vollständig aufgeladen ist, und ziehen Sie das USB- Ladekabel dann ab. Wenn das Werkzeug eingeschaltet ist, wird auf dem Display der Batteriestand angezeigt (Abbildung

Richten Sie den Laser oben am Werkzeug (Abbildung A #1) auf die Wand, zu der Sie den Abstand messen wollen (Abbildung #1). Klicken Sie auf (Abbildung #3), um das Werkzeug einzuschalten und einen Laserpunkt an der Wand anzuzeigen (Abbildung #1). Wenn die Unterseite des Werkzeugs im richtigen Abstand zur Wand positioniert ist, klicken Sie auf , um die Messung durchzuführen (Abbildung #2). Das Messergebnis wird im Display angezeigt (Abbildung #2). Ändern der Maßeinheit Wenn der aktuelle Messwert erfasst wurde, können Sie die Maßeinheit ändern: von Dezimal-Fuß (6,21 ft) zu einem Fuß-Wert als Bruch (6'02"9/16), ein Fuß-Wert als Bruch zu Meter (1,894 m), Meter zu Zoll (74 9/16 in) oder Zoll zu Dezimal-Fuß.Zum Ändern der Maßeinheit halten Sie gedrückt, bis Sie sehen, dass sich der Messwert ändert (2-3 Sekunden).HINWEIS: Wenn Sie nach der Änderung des Messwerts weiterhin gedrückt halten, wird das Werkzeug ausgeschaltet. Erneutes Messen Wenn Sie eine neue Messung vornehmen müssen, klicken Sie auf

• Das vorherige Messergebnis (Abbildung #2) wird dann nicht mehr auf dem Display angezeigt.• Wenn Sie für die neue Messung bereit sind, klicken Sie auf

Ausschalten des Werkzeugs Das Werkzeug kann auf eine der folgenden Weisen ausgeschaltet werden: • Halten Sie nach der Messung 5 Sekunden lang gedrückt (bis das Display nichts mehr anzeigt).• Wenn Sie das Werkzeug 45 Sekunden lang nicht verwenden, wird es automatisch ausgeschaltet. Dreijährige beschränkte Garantie DeWALT repariert für drei Jahre ab Kaufdatum kostenlos Mängel, die aufgrund fehlerhafter Materialien oder Verarbeitung entstanden sind. Diese Garantie deckt keine Teileausfälle aufgrund von normalem Verschleiß oder Werkzeugmissbrauch ab. Weitere Details zur Garantie und Informationen zu Reparaturen, die unter die Garantie fallen, erhalten Sie auf www.DeWALT.com oder unter der Nummer 1–800–4-DeWALT (1–800–433–9258). Diese Garantie gilt nicht für Zubehör oder für Schäden, die dadurch entstanden sind, dass Reparaturen von Dritten vorgenommen oder versucht wurden. Diese Garantie gibt Ihnen bestimmte gesetzliche Rechte und Sie können andere Rechte haben, die in bestimmten Staaten oder Regionen variieren.Neben der Garantie werden DeWALT-Werkzeuge durch Folgendes abgedeckt:

1-JÄHRIGE KOSTENLOSE WARTUNG

DeWALT wartet das Werkzeug und ersetzt Teile, die durch normalen Gebrauch verschlissen sind, im ersten Jahr nach dem Kauf kostenlos.

90-TAGE GELD-ZURÜCK-GARANTIE

Wenn Sie mit der Leistung Ihres DeWALT Elektrowerkzeugs, Lasers oder Naglers aus irgendeinem Grund nicht ganz zufrieden sind, können Sie ihn innerhalb von 90 Tagen ab dem Kaufdatum zusammen mit dem Kaufbeleg zurückgeben und erhalten eine vollständige Rückerstattung - ohne Fragen.ÜBERHOLTES PRODUKT: Ein überholtes Produkt wird von der 1-jährigen kostenlosen Wartungsgarantie abgedeckt. The 90-Tage Geld-zurück-Garantie und die Dreijährige beschränkte Garantie gelten nicht für überholte Produkte.KOSTENLOSER ERSATZ FÜR DAS WARNETIKETT: Wenn Ihre Warnetiketten unleserlich werden oder fehlen, rufen Sie uns an unter 1-800-4-DeWALT oder besuchen Sie Ihr lokales Kundendienstzentrum, um kostenlosen Ersatz zu erhalten. Downloaded from www.Manualslib.com manuals search engineD

Umweltschutz Abfalltrennung. Dieses Produkt darf nicht mit normalem Haushaltsabfall entsorgt werden. Wenn Sie eines Tages feststellen, dass Ihr DeWALT- Produkt ersetzt werden muss oder Sie es nicht mehr benötigen, entsorgen Sie es nicht mit dem normalen Haushaltsabfall. Führen Sie dieses Produkt der Abfalltrennung zu. Die separate Entsorgung von Gebrauchtprodukten und Verpackungen ermöglicht das Recycling und die Wiederverwendung der Stoffe. Die Wiederverwendung von Recyclingstoffen hilft, Umweltverschmutzung zu vermeiden und mindert die Nachfrage nach Rohstoffen. Lokale Vorschriften regeln möglicherweise die getrennte Entsorgung von Elektroprodukten und Haushaltsabfall an kommunalen Entsorgungsstellen oder beim Einzelhändler, wenn Sie ein neues Produkt kaufen. DeWALT stellt Möglichkeiten für die Sammlung und das Recycling von DeWALT-Produkten nach Ablauf des Nutzungszeitraums zur Verfügung. Um diesen Service zu nutzen, bringen Sie bitte Ihr Produkt zu einer beliebigen autorisierten Kundendienstwerkstatt, die es in unserem Auftrag sammeln. Die nächstgelegene autorisierte Kundendienststelle erfahren Sie bei Ihrem örtlichen DeWALT- Geschäftsstelle unter der in dieser Betriebsanleitung angegebenen Adresse. Alternativ erhalten Sie eine Liste der autorisierten DeWALT- Kundendienstwerkstätten und vollständige Informationen über unseren Kundendienst im Internet unter: www.2helpU.com. Downloaded from www.Manualslib.com manuals search engine11

Fehlercodes Wenn auf dem Display INFO und eine Code-Nummer erscheint, führen Sie die entsprechende Korrekturmaßnahme durch. Code Beschreibung Korrekturmaßnahme 101 Empfangenes Signal zu schwach, Messung dauert zu lange Verwenden Sie die Zieltafel oder ändern Sie die Zieläche. 102 Das empfangene Signal ist zu stark Ziel reektiert zu stark. Verwenden Sie die Zieltafel oder ändern Sie die Zieläche. 201 Zu starke Hintergrundbeleuchtung Reduzieren Sie die Hintergrundbeleuchtung auf den Zielbereich. 202 Laserstrahl ist unterbrochen Hindernis beseitigen und Messung wiederholen. 203 Schwache Batterien Werkzeugbatterie auaden. 301 Temperatur zu hoch Lassen Sie das Gerät auf eine Temperatur abkühlen, die innerhalb des angegebenen Betriebstemperaturbereichs liegt. 302 Temperatur zu niedrig Lassen Sie das Gerät auf eine Temperatur aufwärmen, die innerhalb des angegebenen Betriebstemperaturbereichs liegt. 401 Hardware-Fehler Schalten Sie das Gerät mehrmals ein und aus. Wenn der Fehler weiterhin auftritt, senden Sie das defekte Gerät an das Service Center oder den Händler. Beachten Sie die Garantiehinweise. 402 Unbekannter Fehler Wenden Sie sich an das Service Center oder den Händler. Beachten Sie die Garantiehinweise. Downloaded from www.Manualslib.com manuals search engineD

Technische Daten Bereich 17,5cm bis 9m (7in bis 30ft) Messgenauigkeit* Typisch ± 6mm (± 1/4in)* Auösung** 1mm (1/16in)** Laserklasse Klasse 2 (IEC/EN60825-1: 2014) Laser-Wellenlänge ≤ 1,0mW bei 620-690nm Automatische Abschaltung Nach 45s Batterielebensdauer Bis zu 3000 Messungen oder 30 Tage (wenn das Werkzeug nicht verwendet wird) Abmessungen (H x T x B) 62 x 17,5 x 32mm (2,44 x 0,69 x 1,25in) Gewicht 31,75g (1,12oz) Lagertemperaturbereich -10° C ~ +60° C (14° F ~ 140° F) Betriebstemperaturbereich 0° C ~ +40° C (32° F ~ 104° F) *Die Messgenauigkeit hängt von den aktuellen Bedingungen ab. Unter günstigen Bedingungen (gute Zieloberäche und Raumtemperatur) bis zu 9m (30ft). **Die Auösung ist das feinste Messergebnis, das Ihnen angezeigt werden kann. In Zoll, also 1/16". In mm, also 1mm. Downloaded from www.Manualslib.com manuals search engine13
