MODE D'EMPLOI DW030PLXJ DEWALT

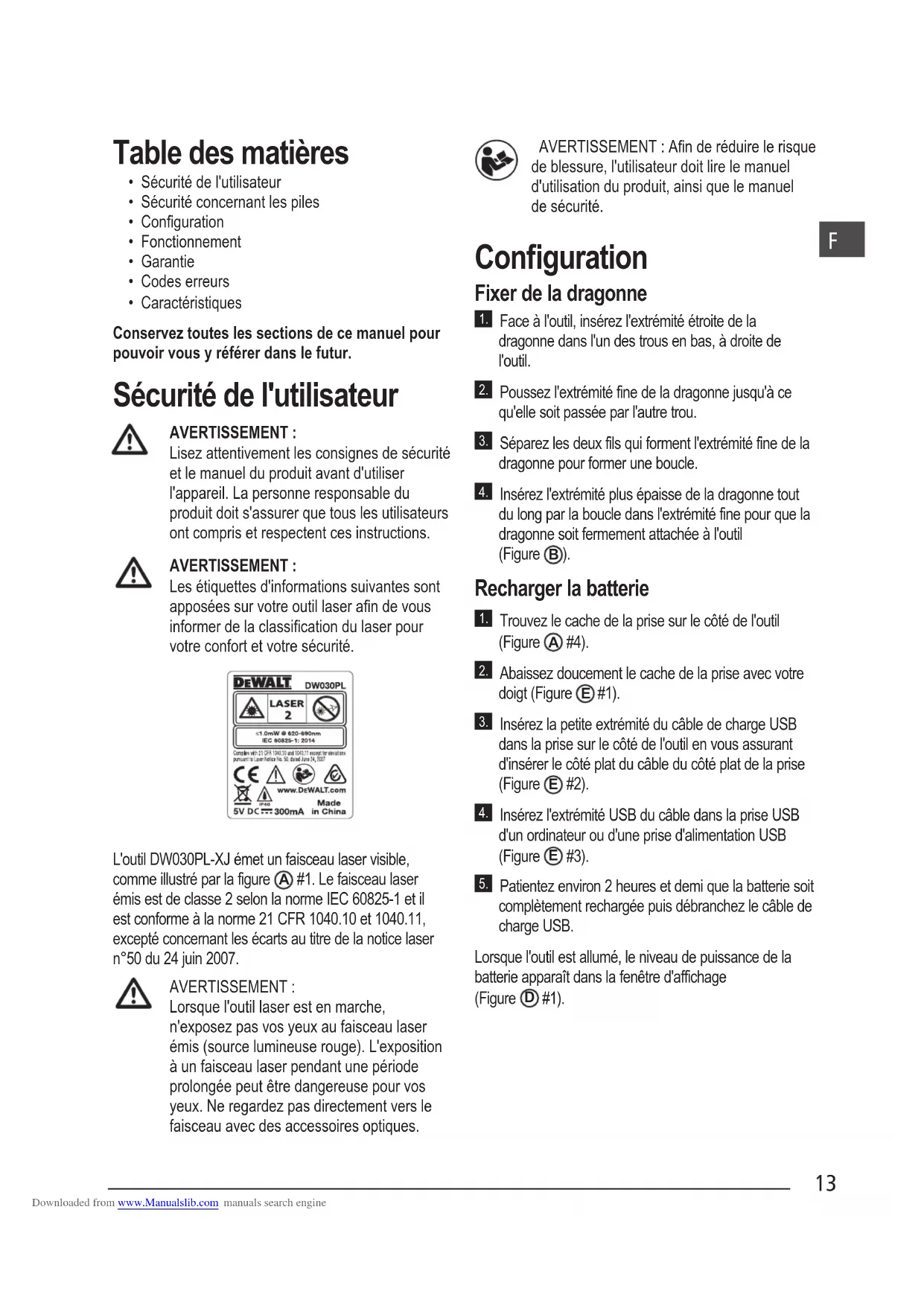

• Sécurité de l'utilisateur

• Sécurité concernant les piles

• Caractéristiques Conservez toutes les sections de ce manuel pour pouvoir vous y référer dans le futur. Sécurité de l'utilisateur

Lisez attentivement les consignes de sécurité et le manuel du produit avant d'utiliser l'appareil. La personne responsable du produit doit s'assurer que tous les utilisateurs ont compris et respectent ces instructions.

Les étiquettes d'informations suivantes sont apposées sur votre outil laser an de vous informer de la classication du laser pour votre confort et votre sécurité. L'outil DW030PL-XJ émet un faisceau laser visible, comme illustré par la figure

#1. Le faisceau laser émis est de classe 2 selon la norme IEC 60825-1 et il est conforme à la norme 21 CFR 1040.10 et 1040.11, excepté concernant les écarts au titre de la notice laser n°50 du 24 juin 2007.

Lorsque l'outil laser est en marche, n'exposez pas vos yeux au faisceau laser émis (source lumineuse rouge). L'exposition à un faisceau laser pendant une période prolongée peut être dangereuse pour vos yeux. Ne regardez pas directement vers le faisceau avec des accessoires optiques.

AVERTISSEMENT : An de réduire le risque

de blessure, l'utilisateur doit lire le manuel d'utilisation du produit, ainsi que le manuel de sécurité. Conguration Fixer de la dragonne

Face à l'outil, insérez l'extrémité étroite de la dragonne dans l'un des trous en bas, à droite de l'outil.

Poussez l'extrémité fine de la dragonne jusqu'à ce qu'elle soit passée par l'autre trou.

Séparez les deux fils qui forment l'extrémité fine de la dragonne pour former une boucle.

Insérez l'extrémité plus épaisse de la dragonne tout du long par la boucle dans l'extrémité fine pour que la dragonne soit fermement attachée à l'outil (Figure

Recharger la batterie

Trouvez le cache de la prise sur le côté de l'outil (Figure

Abaissez doucement le cache de la prise avec votre doigt (Figure

Insérez la petite extrémité du câble de charge USB dans la prise sur le côté de l'outil en vous assurant d'insérer le côté plat du câble du côté plat de la prise (Figure

Insérez l'extrémité USB du câble dans la prise USB d'un ordinateur ou d'une prise d'alimentation USB (Figure

Patientez environ 2 heures et demi que la batterie soit complètement rechargée puis débranchez le câble de charge USB. Lorsque l'outil est allumé, le niveau de puissance de la batterie apparaît dans la fenêtre d'affichage (Figure

Pointez le laser situé en haut de l'outil (Figure A #1) vers le mur dont vous voulez mesurer la distance (Figure #1). Cliquez sur (Figure #3) pour allumer l'outil et afficher un point laser sur le mur (Figure #1). Une fois le bas de l'outil positionné à la bonne distance par rapport au mur, appuyez sur pour prendre la mesure (Figure #2). Vous pouvez voir le résultat de la prise de mesure dans la fenêtre d'affichage (Figure #2). Changer l'unité de mesure Une fois la mesure prise, vous pouvez changer l'unité de mesure de pied en décimales (6,21 ft) à pied en fractions (6',02"9/16), de pied en fractions à mètres (1,894 m), de mètres à pouces (74 9/16 in) ou de pouces à pied en décimales.Pour changer l'unité de mesure, maintenez enfoncé jusqu'à voir l'unité de mesure choisie (2 à 3 secondes).REMARQUE : Si vous gardez enfoncé après le changement d'unité de mesure, l'outil s'éteint. Prendre une nouvelle mesure Si vous devez prendre une nouvelle mesure, appuyez sur

• La mesure précédente (Figure #2) est effacée de la fenêtre d'affichage.• Une fois prêt à prendre la nouvelle mesure, appuyez sur

Éteindre l'outil L'outil peut être éteint de l'une ou l'autre de ces façons : • Après avoir pris la mesure, maintenez enfoncé pendant 5 secondes (jusqu'à ce que la fenêtre d'affichage s'éteigne).• Si vous n'utilisez pas l'outil pendant 45 secondes, il s'éteint automatiquement. Garantie limitée de trois ans DeWALT répare, sans contrepartie, tout défaut de pièce ou de main d'œuvre pendant une période de trois ans, à partir de la date d'achat. Cette garantie ne couvre pas les défauts de pièces provenant d'une usure normale ou de négligences. Pour obtenir plus de détails concernant la couverture de la garantie et les réparations sous garantie, consultez le site www.DeWALT.com ou appelez le 1-800-4 DeWALT (1-800-433-9258). Cette garantie ne concerne pas les accessoires ou les dommages provoqués par des réparations réalisées ou tentées par des tiers. Cette garantie vous accorde des droits juridiques spécifiques il se peut que vous bénéficiiez d'autres droits qui peuvent varier en fonctions des états et des régions.En plus de cette garantie, les outils DeWALT sont couverts par :

1 AN D'ASSISTANCE GRATUITE

DeWALT entretient l'outil et remplace les pièces usées par une utilisation normale, gratuitement et à tout moment, au cours de la première année d'achat. Garantie SATISFAIT OU REMBOURSÉ de 90 jours Si vous deviez, pour une quelconque raison, ne pas être entièrement satisfait du niveau de performance de votre outil électrique, laser ou cloueuse DeWALT, vous pouvez les renvoyer, avec leur facture, dans un délai de 90 jours à partir de leur date d'achat, pour vous les faire rembourser.PRODUIT RECONDITIONNÉ : Les produits reconditionnés sont couverts par la garantie 1 an d'assistance gratuite. La garantie Satisfait ou Remboursé de 90 jours et la garantie limitée de trois ans ne s'appliquent pas aux produits reconditionnés.REMPLACEMENT GRATUIT DES ÉTIQUETTES DE SÉCURITÉ : Si les étiquettes d'avertissement apposées sur le produit se décollent ou qu'elles deviennent illisibles, appelez le 1-800-4-DeWALT ou contactez votre centre d'assistance local pour qu'elles soient remplacées gratuitement. Downloaded from www.Manualslib.com manuals search engine15

Protection de l’environnement Tri sélectif. Ne jetez pas ce produit avec les ordures ménagères. Si votre produit DeWALT doit un jour être remplacé ou s'il ne vous est plus d'aucune utilité, ne le jetez pas avec les ordures ménagères. Faites en sorte qu'il bénécie du tri sélectif. Le tri sélectif des produits et des emballages usagés permet de recycler et de réutiliser les matières. La réutilisation de matières recyclées aide à protéger l’environnement contre la pollution et à réduire la demande en matière première. La réglementation locale peut proposer le tri sélectif des produits électriques domestiques, par leur dépose dans des déchetteries municipales ou chez le détaillant lorsque vous achetez un produit neuf. DeWALT dispose d'un centre de collecte et de recyclage pour les produits DeWALT qui ont atteint la n de leur durée de vie. Pour bénécier de ce service, veuillez retourner votre produit à l'un de nos réparateurs agréés qui se chargera de le récupérer en notre nom. Vous pouvez trouver l'emplacement du réparateur agréé le plus proche en contactant votre agence DeWALT locale à l'adresse indiquée dans ce manuel. De plus, une liste des centres de réparation DeWALT agréés et l'ensemble des informations sur notre service après-vente et moyens de contact sont disponibles sur Internet, à l'adresse : www.2helpU.com. Downloaded from www.Manualslib.com manuals search engineF

Codes erreurs Si INFO apparaît dans la fenêtre d'affichage avec un numéro de Code, exécutez l'Action Corrective correspondante. Code Descriptif Action corrective 101 Signal reçu trop faible, Délai de la prise de mesure trop long Utilisez une plaque sur la cible ou changez de surface cible. 102 Signal reçu trop élevé La cible est trop rééchissante. Utilisez une plaque sur la cible ou changez de surface cible. 201 Trop de lumière en arrière-plan Réduisez la lumière à l'arrière-plan de la zone cible. 202 Interruption du faisceau laser Retirez l'obstacle et répétez la prise de mesure. 203 Puissance insufsante Rechargez la batterie. 301 Température trop élevée Laissez l'appareil refroidir à une température comprise dans la plage de températures de fonctionnement spéciée. 302 Température trop faible Laissez l'appareil remonter à une température comprise dans la plage de températures de fonctionnement spéciée. 401 Erreur Matérielle Éteignez et rallumez l'appareil plusieurs fois. Si l'erreur persiste, renvoyez l'outil défectueux au centre d'assistance ou au revendeur. Consultez la Garantie. 402 Erreur inconnue Contactez le Centre d'assistance ou le revendeur. Consultez la Garantie. Downloaded from www.Manualslib.com manuals search engine17

Caractéristiques Portée 17,5cm à 9m (7in à 30ft) Précision des mesures* Normalement ± 6mm (± 1/4in)* Résolution** 1mm (1/16in)** Classe laser Classe 2 (IEC/EN60825-1: 2014) Longueur de l'onde laser ≤ 1,0mW à 620-690nm Extinction automatique Après 45s Durée de vie de la batterie Jusqu'à 3 000 prises de mesure ou 30 jours (si l'outil n'est pas utilisé) Dimensions (H x P x L) 62 x 17,5 x 32mm (2,44 x 69 x 1,25in) Poids 31,75g (1,12oz) Plage de températures de stockage -10° C ~ +60 C (14° F ~ 140° F) Plage de températures de fonctionnement 0° C ~ +40° C (32° F ~ 104° F)

La précision de la prise de mesure dépend des conditions ambiantes. En conditions favorables (bonne surface de la cible et bonne température de la pièce), jusqu'à 9m (30ft). **Résolution est la plus afnée des mesures que vous puissiez voir. En pouces, 1/16". En mm, 1mm. Downloaded from www.Manualslib.com manuals search engineI
