MANUALE UTENTE DW030PLXJ DEWALT

• Sicurezza dell'operatore

• Sicurezza delle batterie

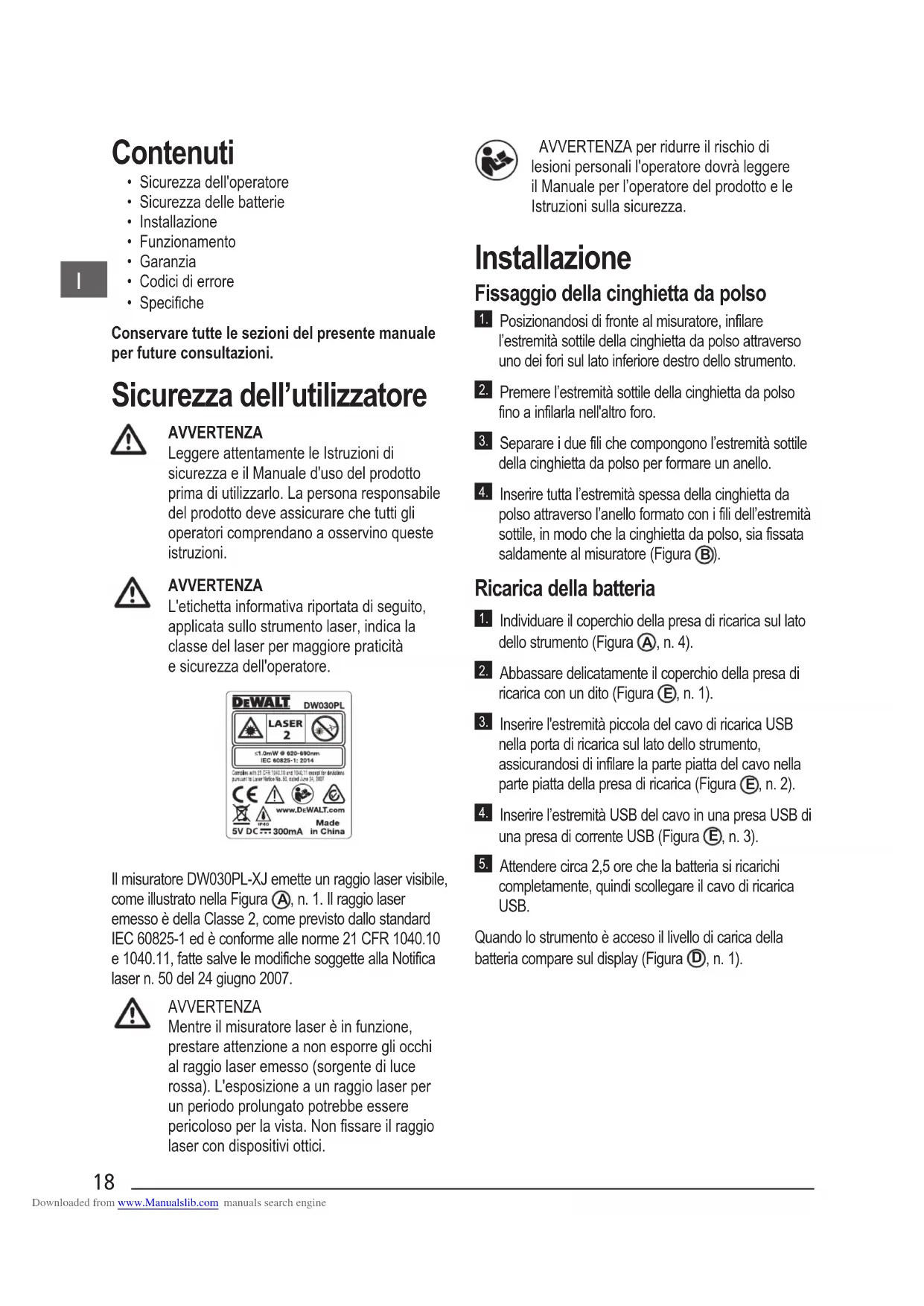

• Speciche Conservare tutte le sezioni del presente manuale per future consultazioni. Sicurezza dell’utilizzatore AVVERTENZA Leggere attentamente le Istruzioni di sicurezza e il Manuale d'uso del prodotto prima di utilizzarlo. La persona responsabile del prodotto deve assicurare che tutti gli operatori comprendano a osservino queste istruzioni. AVVERTENZA L'etichetta informativa riportata di seguito, applicata sullo strumento laser, indica la classe del laser per maggiore praticità e sicurezza dell'operatore. Il misuratore DW030PL-XJ emette un raggio laser visibile, come illustrato nella Figura

, n. 1. Il raggio laser emesso è della Classe 2, come previsto dallo standard IEC 60825-1 ed è conforme alle norme 21 CFR 1040.10 e 1040.11, fatte salve le modifiche soggette alla Notifica laser n. 50 del 24 giugno 2007. AVVERTENZA Mentre il misuratore laser è in funzione, prestare attenzione a non esporre gli occhi al raggio laser emesso (sorgente di luce rossa). L'esposizione a un raggio laser per un periodo prolungato potrebbe essere pericoloso per la vista. Non fissare il raggio laser con dispositivi ottici. AVVERTENZA per ridurre il rischio di lesioni personali l'operatore dovrà leggere il Manuale per l’operatore del prodotto e le Istruzioni sulla sicurezza. Installazione Fissaggio della cinghietta da polso

Posizionandosi di fronte al misuratore, infilare l’estremità sottile della cinghietta da polso attraverso uno dei fori sul lato inferiore destro dello strumento.

Premere l’estremità sottile della cinghietta da polso fino a infilarla nell'altro foro.

Separare i due fili che compongono l’estremità sottile della cinghietta da polso per formare un anello.

Inserire tutta l’estremità spessa della cinghietta da polso attraverso l’anello formato con i fili dell’estremità sottile, in modo che la cinghietta da polso, sia fissata saldamente al misuratore (Figura

Ricarica della batteria

Individuare il coperchio della presa di ricarica sul lato dello strumento (Figura

Abbassare delicatamente il coperchio della presa di ricarica con un dito (Figura

Inserire l'estremità piccola del cavo di ricarica USB nella porta di ricarica sul lato dello strumento, assicurandosi di infilare la parte piatta del cavo nella parte piatta della presa di ricarica (Figura

Inserire l’estremità USB del cavo in una presa USB di una presa di corrente USB (Figura

Attendere circa 2,5 ore che la batteria si ricarichi completamente, quindi scollegare il cavo di ricarica USB. Quando lo strumento è acceso il livello di carica della batteria compare sul display (Figura

Puntare il laser emesso nella parte superiore dello strumento (Figura A, n. 1) verso la parete di cui si deve misurare la distanza (Figura , n. 1). Premere il pulsante (Figura , n. 3) per accendere il misuratore e proiettare un punto laser sulla parete (Figura , n. 1). Quando la parte inferiore del misuratore è posizionata alla distanza corretta dalla parete, premere il pulsante per acquisire la misura corrente sul display (Figura , n. 2). Visualizzare la misura sul display (Figura , n. 2). Modifica dell'unità di misura Una volta acquisita la misura corrente, è possibile modificare l'unità di misura da decimi di piede (6,21 ft) a frazioni di piede (6'02"9/16), frazioni di piede a metri (1,894 m), da metri a pollici (74 9/16 in) o da pollici a decimi di piede.Per modificare l'unità di misura tenere premuto il pulsante fino a quando l'unità di misura è cambiata (2-3 secondi).NOTA Se si continua a tenere premuto il pulsante dopo che l'unità di misura è cambiata, il misuratore si spegne. Nuova misurazione Se si ha bisogno di effettuare una nuova misurazione, premere il pulsante

• Le misure rilevate in precedenza (Figura , n. 2) saranno cancellate dal display.• Quando si è pronti ad acquisire la nuova misura, premere il pulsante

Spegnimento del misuratore Il misuratore si può spegnere in uno dei due modi descritti di seguito. • Dopo avere acquisito una misura tenere premuto il pulsante per 5 secondi (fino a quando sul display non compare più nulla).• Se il misuratore rimane inutilizzato per 45 secondi, si spegne automaticamente. Garanzia limitata di tre anni DeWALT riparerà senza costi aggiuntivi qualsiasi guasto o anomalia dovuti a difetti del materiale di fabbricazione per tre anni dalla data di acquisto. Questa garanzia non copre guasti di componenti dovuti alla normale usura o a un utilizzo scorretto dello strumento. Per ulteriori dettagli in merito alla copertura della garanzia e informazioni sulle riparazioni in garanzia visitare il sito Internet www.DeWALT.com oppure telefonare al numero 1–800–4-DeWALT (1–800–433–9258). Questa garanzia non si applica agli accessori né ai danni causati da tentativi di riparazione da parte di personale non autorizzato. Questa garanzia offre diritti legali specifici oltre ad altri diritti che variano in alcuni Stati o province.Oltre alla normale garanzia, gli strumenti DeWALT sono coperti dalla nostro servizio di

ASSISTENZA GRATUITA PER 1 ANNO

DeWALT si occuperà della manutenzione dello strumento e riparerà i componenti usurati dall’uso normale a titolo gratuito, in qualsiasi momento nel primo anno dopo l'acquisto. Garanzia "SODDISFATTI O RIMBORSATI” di 90 giorni Se non si è completamente soddisfatti delle prestazioni del proprio elettroutensile, strumento laser o della propria chiodatrice DeWALT, per qualsiasi ragione, lo si potrà restituire entro 90 giorni dalla data di acquisto presentando lo scontrino e ottenendo un rimborso completo.PRODOTTO RICONDIZIONATO: il prodotto ricondizionato è coperto dal Servizio di assistenza gratuita per 1 anno. La Garanzia "soddisfatti o rimborsati" di 90 giorni e la Garanzia limitata di tre anni non si applica al prodotto ricondizionato.SOSTITUZIONE GRATUITA DELLE ETICHETTE DI AVVERTENZA: Se le etichette di avvertenza diventano illeggibili o vengono a mancare, chiamare 1-800-4-DeWALT oppure visitare il Centro di assistenza locale per farle sostituire. Downloaded from www.Manualslib.com manuals search engineI

Protezione dell'ambiente Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali riuti domestici. Se il prodotto DeWALT deve essere sostituito o non è più utilizzato, non smaltirlo insieme ai riuti domestici. Smaltirlo tramite la raccolta differenziata. La raccolta differenziata di prodotti usati e imballaggi permette il riciclo e il riutilizzo dei materiali. Il riutilizzo di materiali riciclati aiuta a impedire l’inquinamento ambientale e riduce la richiesta di materie prime. Secondo le normative locali, la raccolta differenziata di prodotti elettrici può avvenire a domicilio, presso le sedi di raccolta comunali oppure presso il rivenditore al momento dell’acquisto di un nuovo prodotto. DeWALT mette a disposizione un servizio di raccolta e riciclaggio dei prodotti DeWALT, una volta raggiunta la ne della loro vita utile. Per trarre vantaggio da questo servizio, restituire il proprio prodotto a qualsiasi riparatore autorizzato, che lo raccoglierà per nostro conto. È possibile individuare il riparatore autorizzato più vicino rivolgendosi alla sede DeWALT di zona all’indirizzo indicato nel presente manuale. In alternativa, è possibile consultare un elenco dei riparatori autorizzati DeWALT e tutti i dettagli relativi alla nostra assistenza post-vendita, nel sito Internet www.2helpU.com. Downloaded from www.Manualslib.com manuals search engine21

Codici di errore Se appare INFO sulla finestra del display con un numero di un codice, eseguire la corrispondente azione correttiva. Codice Descrizione Azione correttiva 101 Segnale ricevuto troppo debole o tempo di misurazione troppo lungo Usare la piastra segnale o cambiare la supercie target. 102 Segnale ricevuto troppo forte Il target è troppo riettente. Usare la piastra segnale o cambiare la supercie target. 201 Sfondo troppo luminoso Ridurre la luminosità dello sfondo dell'area target. 202 Raggio laser interrotto Rimuovere l'ostacolo e ripetere la misurazione. 203 Alimentazione insufciente Ricaricare la batteria dello strumento. 301 Temperatura troppo elevata Lasciare che il dispositivo si raffreddi no a raggiungere una temperatura inclusa nell'Intervallo temperature di esercizio. 302 Temperatura troppo bassa Lasciare che il dispositivo si raffreddi no a raggiungere una temperatura inclusa nell'Intervallo temperature di esercizio. 401 Errore hardware Accendere e spegnere ripetutamente il dispositivo. Se l'errore persiste, restituire il dispositivo difettoso al centro di assistenza o al distributore. Fare riferimento alla Garanzia. 402 Errore sconosciuto Contattare il Centro di assistenza o il distributore. Fare riferimento alla Garanzia. Downloaded from www.Manualslib.com manuals search engineI

Speciche Intervallo 17,5 cm a 9m (da 7in a 30ft) Accuratezza di misurazione* Tipica ± 6 mm (± 1/4 in)* Risoluzione** 1 mm (1/16 in)** Classe laser Classe 2 (IEC/EN60825-1: 2014) Lunghezza d'onda laser ≤ 1,0 mW a 620-690 nm Spegnimento automatico Dopo 45 secondi Durata della batteria Fino a 3.000 misurazioni o 30 giorni (se lo strumento non viene usato) Dimensioni (A x P x L) 62 x 17,5 x 32 mm (2,44 x 0,69 x 1,25 in) Peso 31,75g (1,12oz) Intervallo temperature di stoccaggio -10° C ~ +60 C (14° F ~ 140° F) Intervallo temperature di esercizio 0° C ~ +40° C (32° F ~ 104° F)

L'accuratezza di misurazione dipende dalle condizioni operative. In condizioni operative favorevoli (supercie del target e temperatura ambientale buone) no a 9 m (30 ft).**La Risoluzione è la misurazione più ne visibile. In pollici, è 1/16”. In mm, è 1 mm. Downloaded from www.Manualslib.com manuals search engine23
